Qt Graphs 是 Qt 6.8+ 推出的新一代统一可视化模块 ，合并了旧的 QtCharts（2D）与 QtDataVisualization（3D），底层基于 QRhi/Qt Quick 3D 硬件加速 ，主打高性能 2D+3D、统一架构、Widget/QML 双支持Qt。

---

一、核心定位与优势

1. 替代关系

• 取代：Qt Charts（2D，已弃用） + Qt DataVisualization（3D）
• 适用：Qt 6.8+，未来官方主推；Qt5 不可用Qt

2. 关键升级

• ✅ 2D+3D 统一模块：一套库搞定所有图表
• ✅ 硬件加速（QRhi）：支持 DirectX/Metal/OpenGL/Vulkan，大数据更流畅
• ✅ 性能飞跃：2D 十万点、3D 百万级数据流畅渲染
• ✅ Widget + QML 双接口：兼顾传统桌面与现代触控 UI
• ✅ 嵌入式友好：可单独编译仅 2D 或仅 3D，减小体积Qt

3. 模块引入

qmake

# qmake
QT += graphs

cmake

# CMake
find_package(Qt6 REQUIRED COMPONENTS Graphs)
target_link_libraries(xxx PRIVATE Qt6::Graphs)

---

二、2D 图表（Qt Graphs 2D）

1. 支持类型（全覆盖 QtCharts）

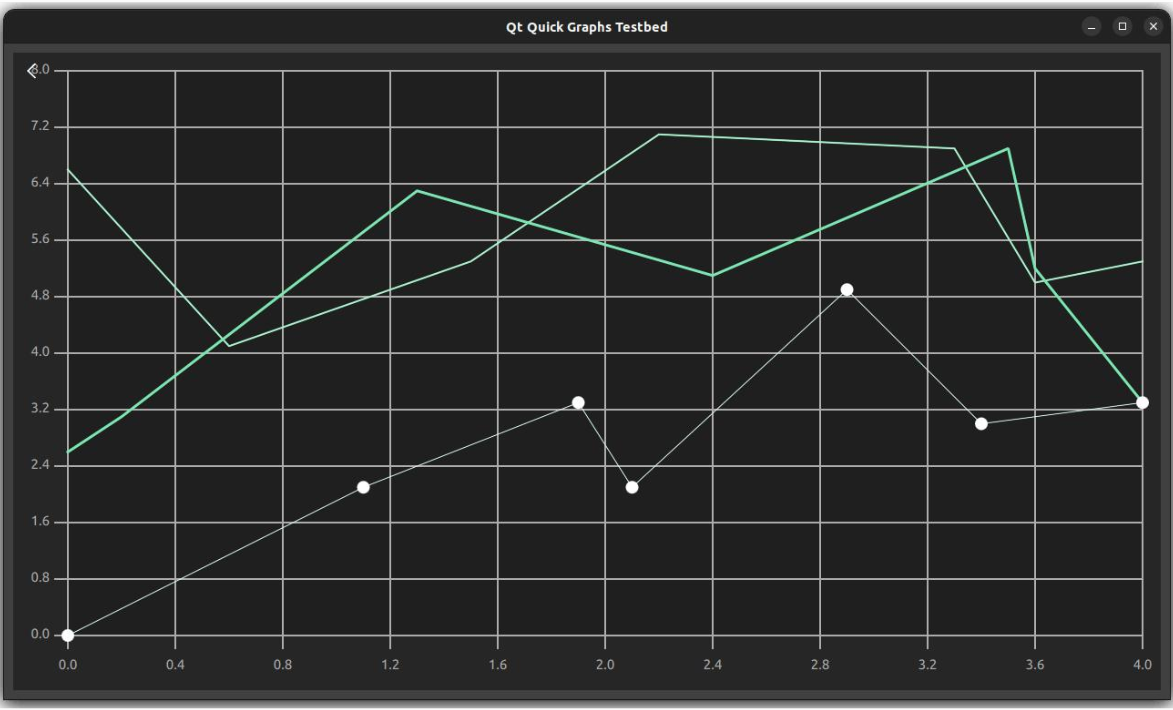

• 折线图 ：QLineSeries / LineSeries（QML）
• 曲线图 ：QSplineSeries / SplineSeries

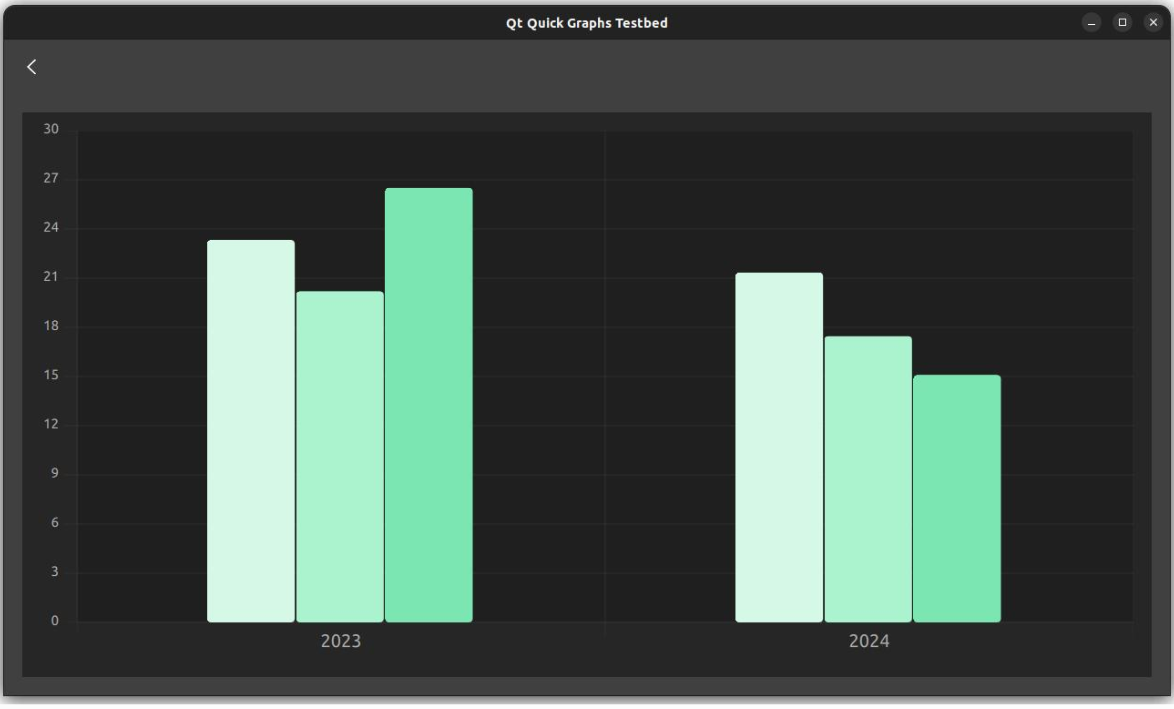

• 柱状图 ：QBarSeries + QBarSet / BarSeries

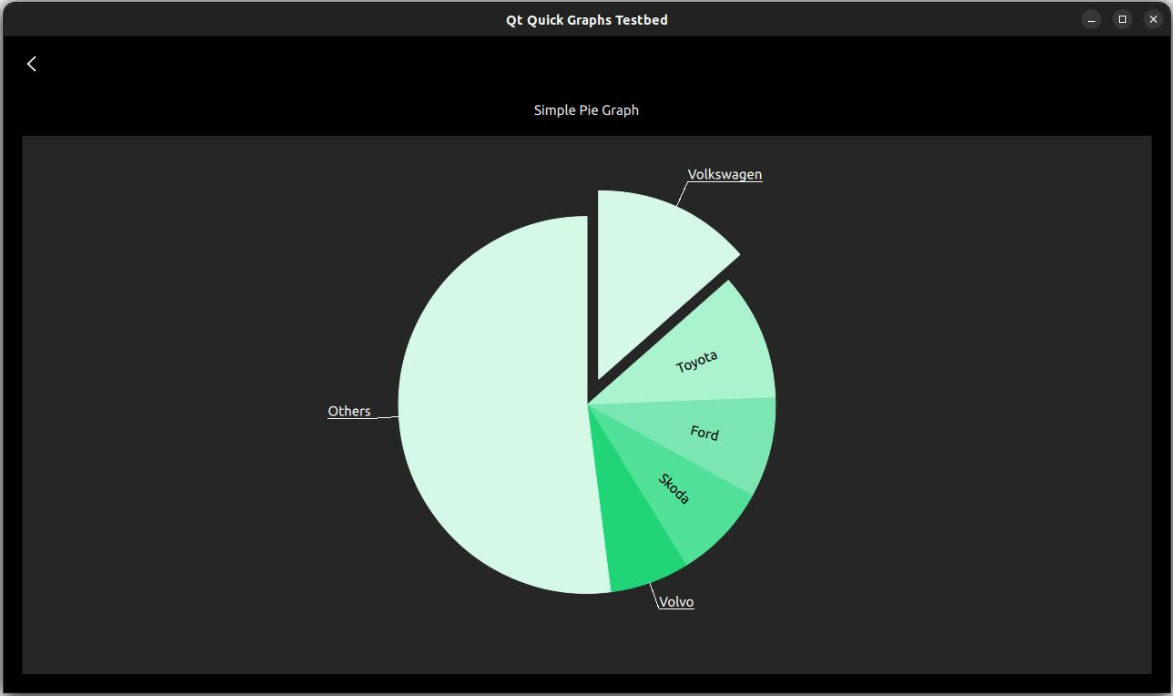

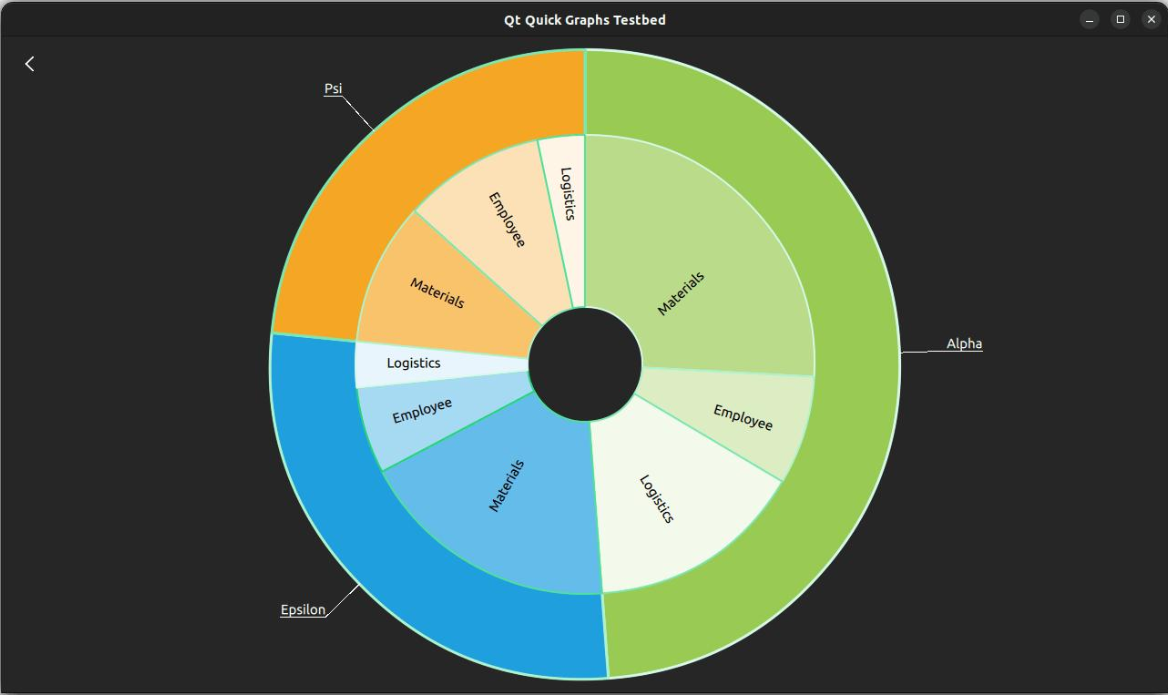

• 饼图 / 甜甜圈图 ：QPieSeries + QPieSlice / PieSeries
• 面积图 ：QAreaSeries / AreaSeries
• 散点图 ：QScatterSeries / ScatterSeriesQt


2. 核心类（C++）

• QGraph：图表容器（替代 QChart）
• GraphsView：2D 视图（替代 QChartView）
• 坐标轴：QValueAxis（数值）、QBarCategoryAxis（类别）、QDateTimeAxis（时间）

3. 2D 特点

• 渲染更快：无 GraphicsView 开销，直接 QRhi 渲染
• 交互增强：缩放、平移、hover 提示、选点
• 主题系统：内置明暗主题，支持自定义配色
• 无缝集成 QML：可与 Qt Quick 控件混合使用Qt

三、3D 图表（Qt Graphs 3D）

1. 支持类型（3D 全覆盖）

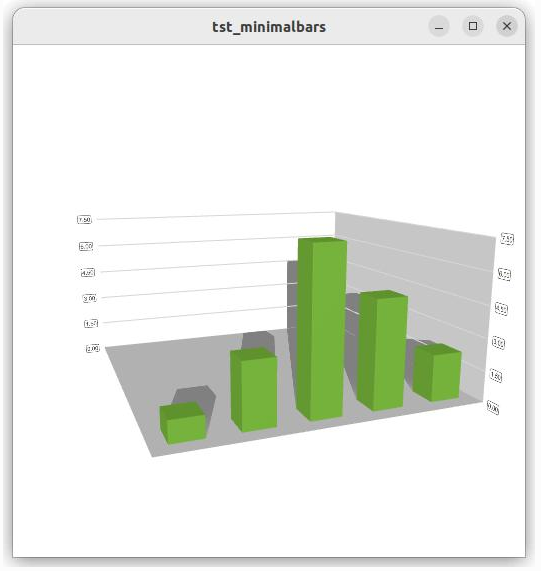

• 3D 柱状图 ：Q3DBars / Bars3DSeries

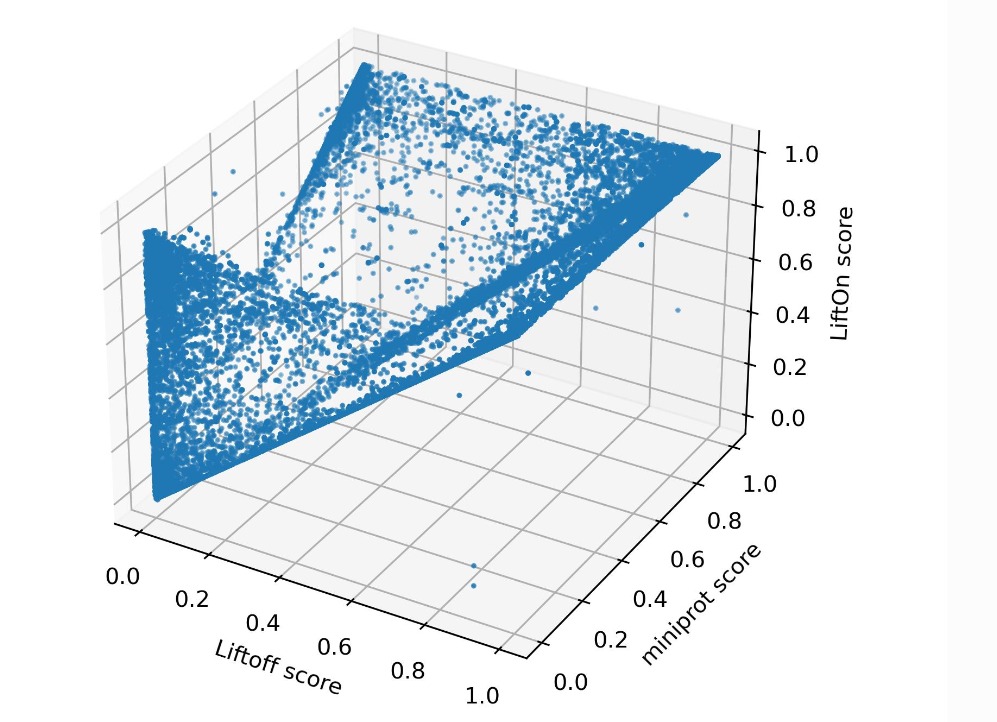

• 3D 散点图 ：Q3DScatter / Scatter3DSeries

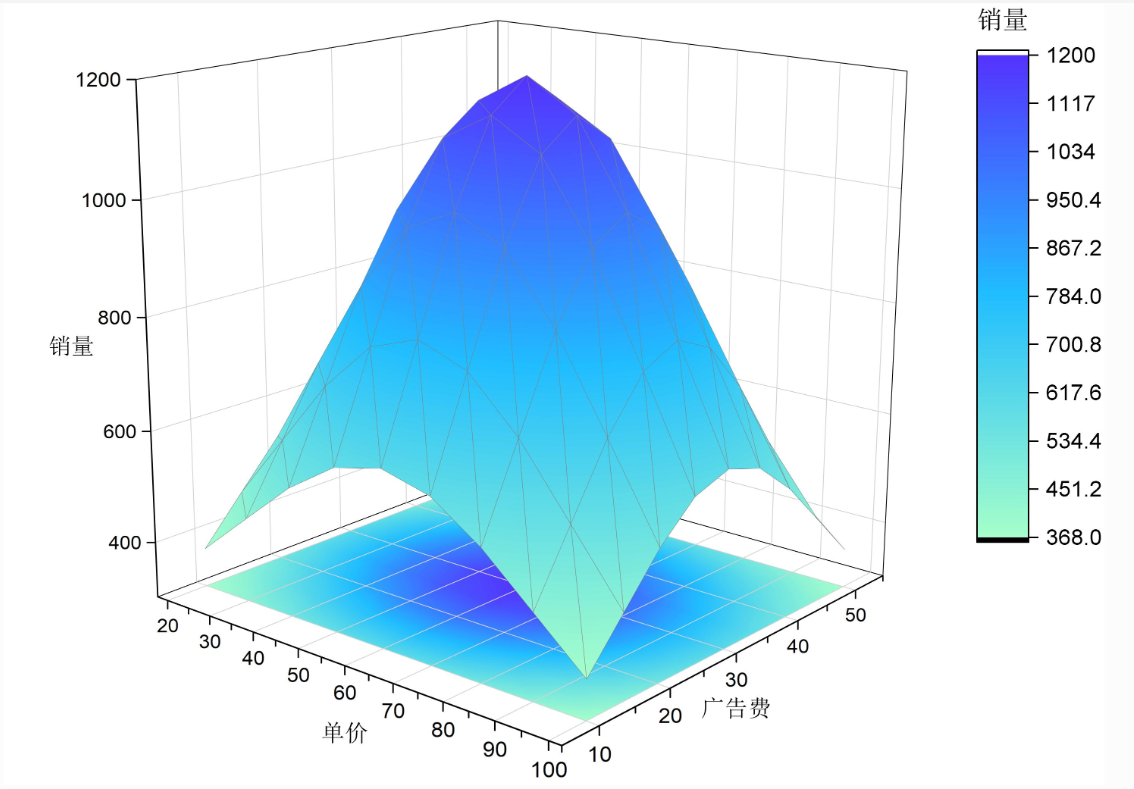

• 3D 曲面图 ：Q3DSurface / Surface3DSeries（支持高度图、热力图）Qt

2. 核心类（C++ Widget 版）

• Q3DBarsWidgetItem：3D 柱状图
• Q3DScatterWidgetItem：3D 散点图
• Q3DSurfaceWidgetItem：3D 曲面图
• Q3DGraphsWidget：3D 容器（嵌入 Widget 界面）Qt

3. 3D 关键技术（性能核心）

• GPU 实例化渲染：百万级 3D 散点 / 柱子，一次 Draw Call 完成，CPU 占用极低
• 顶点着色器位移：曲面图高度数据用纹理传输，GPU 实时计算顶点，CPU 零负担
• 材质与光照：支持自定义材质、透明度、光照模型、阴影
• 相机控制：自由旋转、缩放、平移，支持正交 / 透视投影Qt

4. 3D 交互能力

• 鼠标拖拽旋转、滚轮缩放、右键平移
• 点击选中数据项、显示详情
• 3D 数据 2D 切片查看（便于分析）Qt

四、2D vs 3D 架构对比

表格

维度	Qt Graphs 2D	Qt Graphs 3D
底层渲染	QRhi（2D 硬件加速）	Qt Quick 3D + QRhi
数据量	十万级流畅	百万级流畅（实例化）
适用场景	报表、仪表盘、实时曲线	科学可视化、地形、3D 数据探索
集成方式	Widget/Quick 均可	优先 QML，Widget 有封装
典型控件	GraphsView	Q3DGraphsWidget

---

五、代码示例（极简 2D 折线 + 3D 曲面）

1. 2D 折线图（C++）

cpp

运行

#include <QApplication>
#include <QMainWindow>
#include <QtGraphs>
using namespace QtGraphs;

int main(int argc, char *argv[]) {
    QApplication a(argc, argv);
    QMainWindow w;
    w.resize(800, 600);

    // 2D 折线序列
    QLineSeries *series = new QLineSeries();
    series->append(0, 10); series->append(1, 20); series->append(2, 15);

    // 图表容器
    QGraph *graph = new QGraph();
    graph->addSeries(series);
    graph->setTitle("Qt Graphs 2D 折线图");
    graph->createDefaultAxes();

    // 视图
    GraphsView *view = new GraphsView(graph);
    w.setCentralWidget(view);
    w.show();
    return a.exec();
}

2. 3D 曲面图（QML）

qml

import QtQuick.Window 2.15
import QtGraphs 6.8

Window {
    width: 800; height: 600; visible: true
    Surface3D {
        anchors.fill: parent
        title: "Qt Graphs 3D 曲面图"
        Surface3DSeries {
            heightMap: TextureSource { source: "heightmap.png" }
            meshResolution: Qt.size(100, 100)
        }
    }
}

六、迁移与选型建议

1. 从 QtCharts 迁移

• 类名替换：QChart→QGraph，QChartView→GraphsView
• 序列类名基本不变（QLineSeries 等），命名空间改为 QtGraphs
• 渲染性能显著提升，大数据场景必迁Qt

2. 选型决策

• 新项目（Qt6）：优先 Qt Graphs（2D+3D 统一、性能强、官方维护）
• 仅 2D 且简单：可继续用 QtCharts（但已弃用）
• 实时大数据 / 工业监控：QCustomPlot（2D 性能极致）
• 3D 科学可视化：Qt Graphs 3D（硬件加速、交互强）
