凯源智能华电王渠则风电场99MW箱变测控接入集控改造项目案例
在老旧风电场或光伏电站的长期运行中，箱式变压器往往是最容易被"遗忘"的角落。许多早期投运的项目，箱变内部仅配置了基础的机械表计或简易保护，缺乏有效的远程监控手段。运维人员不得不依赖定期的人工巡检来掌握设备状态，这不仅效率低下，更难以及时发现突发的过热、绝缘下降或保护误动等隐患。一旦遇到恶劣天气或夜间故障，响应滞后往往会导致事故扩大，甚至引发停机损失。
随着新能源场站规模化发展，这种"散、乱、难管"的运行模式已无法适应现代电网对安全性和可靠性的严苛要求。尤其是当场站规模达到数十台箱变时，依靠人力堆砌的运维体系显得捉襟见肘。如何将分散的箱变数据统一采集、如何实现二次安防合规下的远程操控、如何在不停电或少停电的前提下完成智能化改造，成为摆在电厂管理者面前的现实难题。
本文结合某大型风电场 58 台箱变集中监控改造的实际案例，深入复盘从痛点分析、装置选型、组网策略到落地实施的全过程。我们将重点探讨如何利用 KT3000 系列三合一测控装置替代传统分散元件，构建符合电力二次安防要求的加密通信网络，并分享在调试期排查隐蔽故障的实战经验。对于正面临类似老旧场站升级需求的工程师和管理者，这套经过验证的实施路径或许能提供直接的参考与借鉴。
① 无保护运行痛点分析与集控改造紧迫性
在改造前的现场调研中，我们发现该场站 58 台箱变普遍存在"信息孤岛"现象。原有的保护测控功能极其薄弱，部分设备甚至处于"无保护"或"半保护"运行状态。当箱变内部发生轻微过载或温度异常时，本地缺乏声光报警，后台更无任何数据记录，往往直到断路器跳闸或设备烧毁才被发现。
此外，传统的人工抄表模式导致数据严重滞后。运维人员每月一次的巡检频率，根本无法捕捉瞬态故障特征。例如，某次雷雨天气后，一台箱变的高压侧避雷器受损，但由于缺乏实时监测，该隐患潜伏了两周才被偶然发现，期间设备一直带病运行，极大增加了爆炸风险。
更紧迫的是，随着电网调度对新能源场站可控性要求的提升，旧有的分散式架构已无法满足"遥测、遥信、遥控、遥调"的四遥功能需求。调度中心无法直接下发指令，故障隔离全靠人工现场操作，响应时间长达数小时。这种低效的运维模式不仅推高了人力成本，更成为了场站安全运行的重大短板，实施集中监控改造已刻不容缓。
② KT3000 三合一测控装置选型与功能匹配
针对上述痛点，本次改造核心选用了 KT3000 系列智能箱变测控装置。这款装置的最大优势在于其"三合一"的高度集成设计，将传统的微机保护、测控单元以及通讯管理机功能融合在一台设备中，大幅减少了柜内接线复杂度和故障点。
在功能匹配上，KT3000 完美覆盖了箱变运行所需的全量参数采集。它支持高压侧负荷开关、断路器的状态监测，能实时采集高低压侧的三相电压、电流、功率及电能数据。更重要的是，其内置的非电量保护逻辑，可直接接入变压器温控仪信号，实现对绕组超温、风机故障等异常的快速跳闸保护。
选型过程中，我们特别关注了装置的环境适应性。考虑到箱变内部空间狭小且温差大，KT3000 采用了宽温设计和抗强电磁干扰技术，确保在 -40℃至 +70℃环境下稳定运行。其丰富的接口资源（包括多路 RS485、以太网口及开入开出端子）也为后续扩展无线测温、水浸检测等辅助传感器预留了充足空间，避免了重复投资。
③ 满足二次安防要求的组网加密部署策略
新能源场站的网络安全是红线，任何改造方案都必须严格遵循电力监控系统二次安防规定。在本次组网设计中，我们摒弃了传统的明传方式，构建了"纵向加密、横向隔离"的安全防御体系。
具体部署上，每台箱变的 KT3000 装置通过光纤以太网接入环网交换机，形成独立的采集子网。在箱变群控中心与上级调度主站之间，部署了专用的纵向加密认证网关。所有上传的生产控制数据（如电压、电流、开关状态）均经过国密算法加密处理，防止数据在传输过程中被窃取或篡改。
同时，我们在集控层设置了正向物理隔离装置，确保管理信息大区与生产控制大区之间的单向数据传输，彻底阻断来自外部网络的潜在攻击路径。针对箱变就地层，关闭了装置上不必要的调试端口，并修改了默认口令，实施了严格的访问控制列表（ACL）策略。这种分层分区的防护架构，既保障了数据的实时互通，又完全满足了等保 2.0 及电力行业网络安全规范的要求。
④ 58 台箱变集中监控系统搭建实施路径
面对 58 台分散分布的箱变，如何高效搭建集中监控系统是一项系统工程。我们采取了"分区汇聚、光纤环网、统一平台"的实施路径。
首先，根据场区地理分布，将 58 台箱变划分为 6 个逻辑区域，每个区域设置一台工业级光纤汇聚交换机。箱变内部的 KT3000 装置通过手拉手方式串联接入各自区域的光纤环网，这种拓扑结构在某处光缆断裂时仍能自动愈合，保证通信不中断。

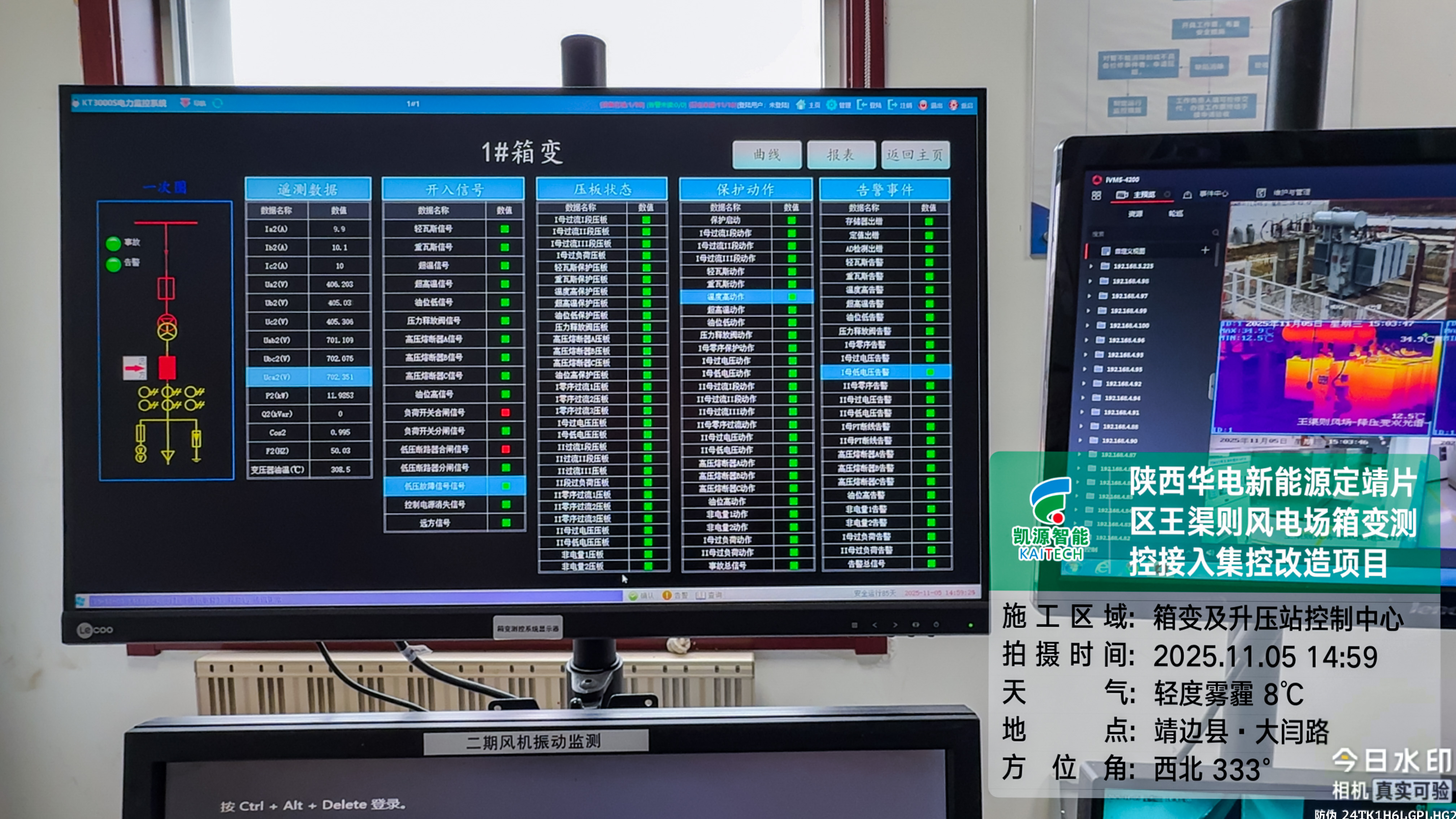

其次，在升压站主控室部署统一的箱变后台监控服务器。该软件平台基于 B/S 架构开发，支持 Web 端访问，实现了全站数据的集中展示与分析。系统通过 Modbus TCP/IEC 104 协议与各区域交换机通信，实时解析上传数据。
python
# 示例：后台系统读取箱变运行状态的核心逻辑伪代码
def read_box_transformer_status(device_ip, register_addr):
"""
读取指定 IP 箱变测控装置的状态寄存器
包含电压、电流、开关状态及告警标志
"""
try:
client = ModbusClient(host=device_ip, port=502)
if client.connect():
# 读取保持寄存器，获取模拟量数据
analog_data = client.read_holding_registers(register_addr, count=10)
# 读取离散输入，获取开关变位信号
digital_status = client.read_discrete_inputs(register_addr + 100, count=5)
return {
"voltage": parse_voltage(analog_data),
"current": parse_current(analog_data),
"breaker_status": parse_status(digital_status),
"timestamp": get_current_time()
}
else:
log_error(f"Connection failed to {device_ip}")
return None
except Exception as e:
log_error(f"Read error: {str(e)}")

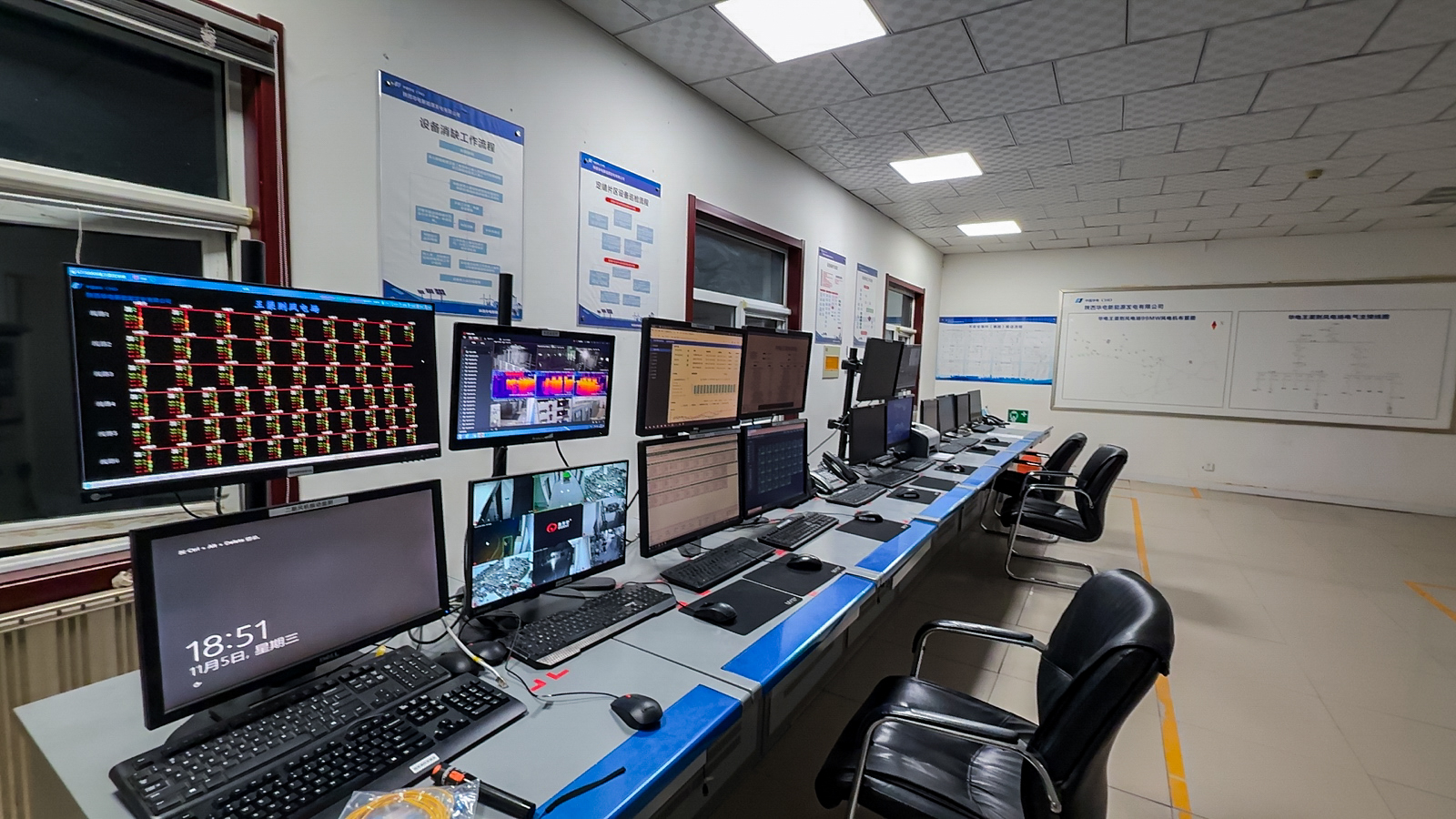

return None最后，通过千兆主干网将各区域数据汇入主控室，并在大屏上生成全场单线图。运维人员只需坐在中控室，即可清晰看到每一台箱变的实时负荷曲线和运行状态，真正实现了"少人值守"甚至"无人值守"的现代化管理模式。
⑤ 安装调试期隐蔽故障排查与缺陷消除

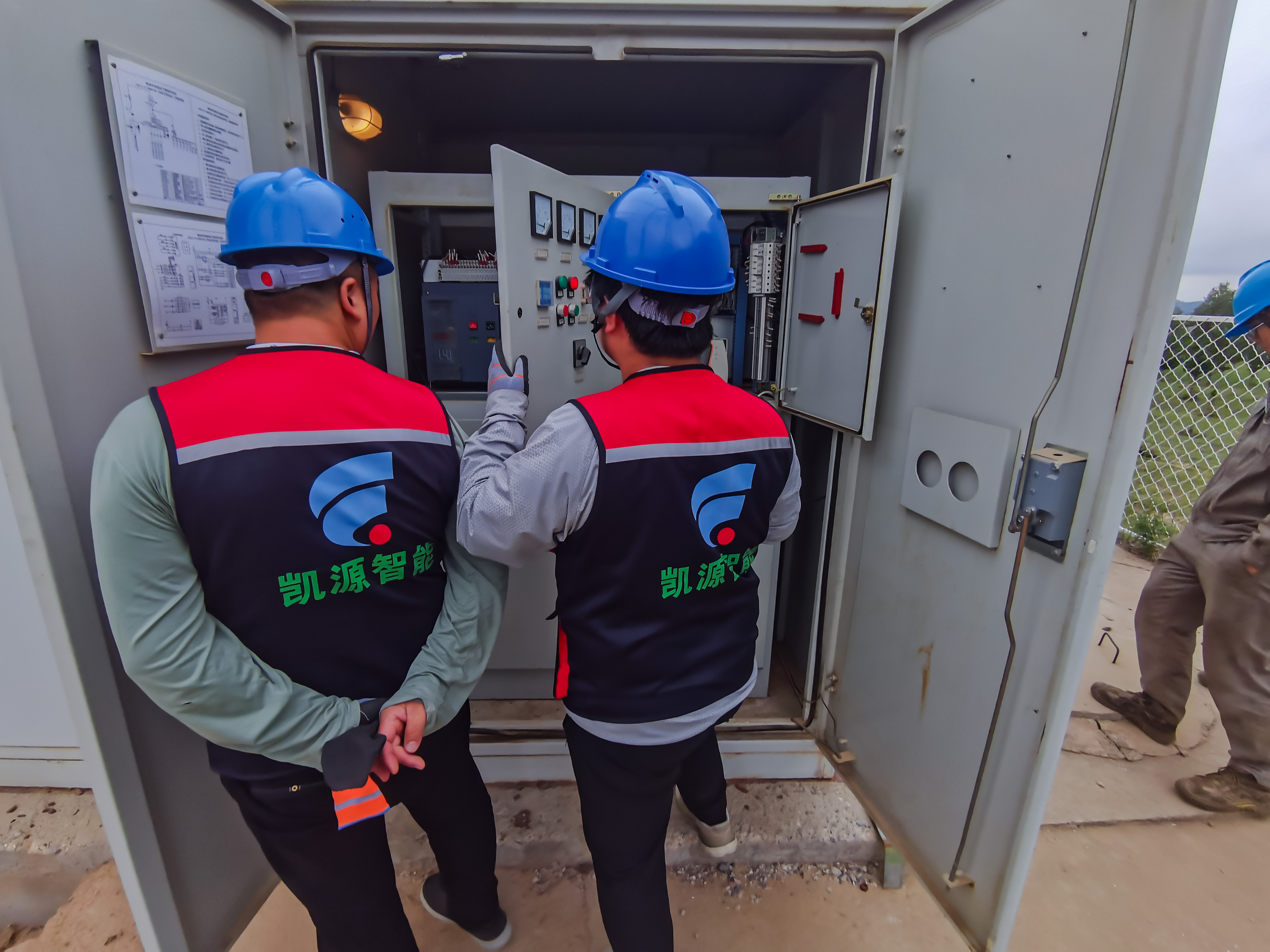

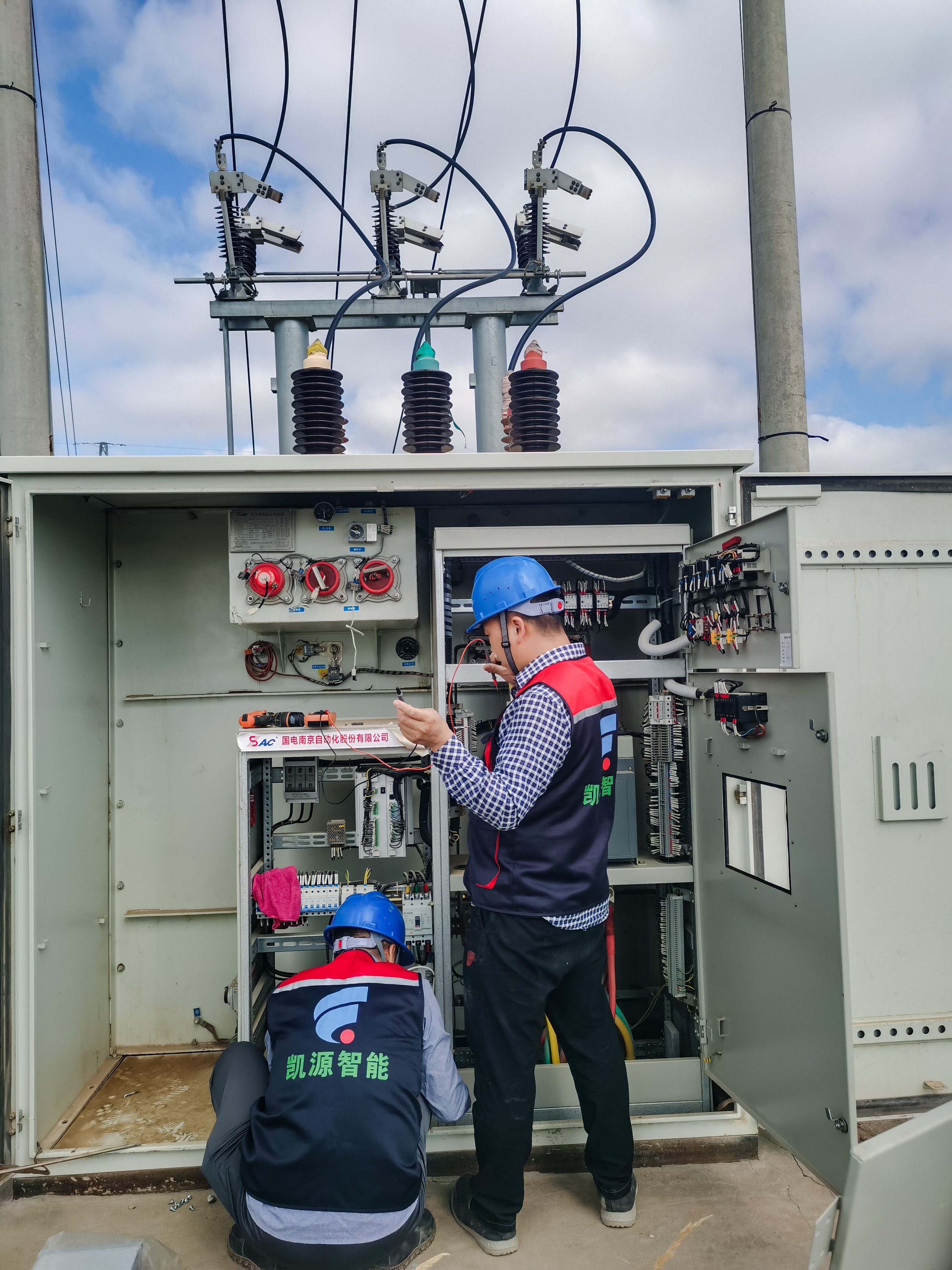

新设备上线并非一劳永逸，安装调试阶段往往是隐蔽故障的高发期。在 58 台箱变的联调过程中，我们遇到了几类典型问题，并通过系统化排查逐一消除。
首先是通信地址冲突问题。由于部分旧箱变编号与新系统规划不一致，导致初期出现数据串号现象，即 A 箱变的数据显示在 B 箱变的界面上。我们通过逐台断电测试、核对 MAC 地址与 IP 绑定关系，重新梳理了全站地址表，确保了点对点通信的准确性。
其次是互感器极性接反导致的功率负值异常。在抽查中发现，个别箱变的低压侧电流互感器二次线极性接反，造成后台显示的有功功率为负，严重影响电量统计。利用 KT3000 装置自带的矢量图分析功能，我们快速定位了接线错误，并在不停电的情况下通过短接端子进行了修正。
此外，还发现了少量光纤熔接损耗过大的情况，导致信号间歇性中断。通过使用光功率计对每条链路进行衰耗测试，我们重新熔接了不达标的接头，并加装了防尘帽，彻底解决了通信不稳定的隐患。这些细致的排查工作，为系统长期稳定运行打下了坚实基础。
⑥ 运维人员现场实操培训与保障体系构建
硬件改造完成只是第一步，让运维团队熟练掌握新系统才是关键。我们组织了为期一周的专项实操培训，摒弃了枯燥的理论宣讲，转而采用"场景化演练"模式。
培训内容涵盖日常监视、故障告警处理、报表导出及简单参数修改。讲师在现场模拟了"箱变高温告警"、"通讯中断"、"断路器拒动"等常见故障场景，指导运维人员如何通过后台快速定位问题，并利用 KT3000 装置的本地液晶面板进行应急操作。
同时，协助场站建立了新的运维保障体系。编制了《箱变集中监控系统运行维护手册》，明确了各级人员的职责权限。制定了定期巡检制度，规定每周需对后台数据库进行备份，每月检查一次网络设备运行日志。此外，还建立了厂家远程技术支持通道，确保遇到疑难杂症时能获得及时的专业援助，形成了"人防 + 技防"的双重保障。
⑦ 改造后安全隐患清零与数据可视化成效
改造项目的投运效果立竿见影。最显著的变化是安全隐患的全面清零。过去那些因缺乏监测而长期潜伏的过热、漏油、绝缘老化等问题，如今都能在萌芽状态被系统自动识别并报警。自系统上线以来，已成功预警并处理了 3 起潜在的变压器过热故障，避免了可能发生的设备损毁事故。
数据可视化带来的管理提升同样巨大。后台系统生成的多维度报表，让管理层能清晰掌握每台箱变的发电效率、损耗情况及健康度评分。通过历史数据趋势分析，运维团队可以科学制定预防性维护计划，从"故障后抢修"转变为"状态检修"。
据统计，改造后场站的故障平均响应时间从原来的 2 小时缩短至 15 分钟以内，巡检人力投入减少了 60% 以上。全站设备可用率显著提升，直接带动了发电量的增加。透明的数据流也让电费结算和设备绩效考核变得更加精准可信。
⑧ 老旧电厂智能化升级的可复制推广价值
本次 58 台箱变集中监控改造的成功实践，为同类老旧新能源场站的智能化升级提供了极具价值的范本。其核心经验在于：不盲目推翻重来，而是通过引入高集成度的智能终端（如 KT3000），以最小的工程量实现功能的最大化跃升。
这种"利旧 + 增智"的模式，不仅大幅降低了改造成本，还有效缩短了施工周期，特别适合那些预算有限但急需提升安全水平的存量资产。方案中采用的光纤环网架构和二次安防策略，具有极强的通用性，可灵活适配不同规模、不同地形的光伏或风电项目。
随着能源互联网技术的不断成熟，未来将有更多老旧电厂走上这条智能化转型之路。通过标准化选型、规范化组网和系统化培训，我们完全有能力将分散、粗放的傳統场站，升级为安全、高效、绿色的现代化智慧能源基地，为行业的可持续发展贡献切实可行的解决方案。
