【网工入门-eNSP模拟-07】单臂路由

目录

配置路由器（核心）

网络拓扑

具体配置

测试

---

单臂路由（Router-on-a-Stick）是解决不同VLAN间通信的经典方案。它的核心是在路由器的一个物理接口上创建多个逻辑子接口，每个子接口作为一个VLAN的网关。

单臂路由（Router-on-a-Stick） 是一种网络架构，指只用路由器的一个物理接口，就能实现多个 VLAN 之间相互通信的技术。

实现单臂路由需要路由器 和交换机配合配置，主要步骤如下。

配置路由器（核心）

在路由器上，为每个VLAN创建一个子接口，并配置其IP地址（作为该VLAN的网关）和VLAN封装。

假设物理接口为 GigabitEthernet 0/0/0，需要为 VLAN 10 和 VLAN 20 创建子接口。

<Huawei> system-view
[Huawei] sysname Router

# 配置 VLAN 10 的子接口
[Router] interface GigabitEthernet 0/0/0.10
[Router-GigabitEthernet0/0/0.10] dot1q termination vid 10        # 封装VLAN 10的标签[reference:6]
[Router-GigabitEthernet0/0/0.10] ip address 1.1.1.254 24      # 配置网关IP[reference:7]
[Router-GigabitEthernet0/0/0.10] arp broadcast enable            # 开启ARP广播功能[reference:8][reference:9]
[Router-GigabitEthernet0/0/0.10] quit

# 配置 VLAN 20 的子接口
[Router] interface GigabitEthernet 0/0/0.20
[Router-GigabitEthernet0/0/0.20] dot1q termination vid 20        # 封装VLAN 20的标签
[Router-GigabitEthernet0/0/0.20] ip address 2.2.2.254 24      # 配置网关IP
[Router-GigabitEthernet0/0/0.20] arp broadcast enable            # 开启ARP广播功能
[Router-GigabitEthernet0/0/0.20] quit

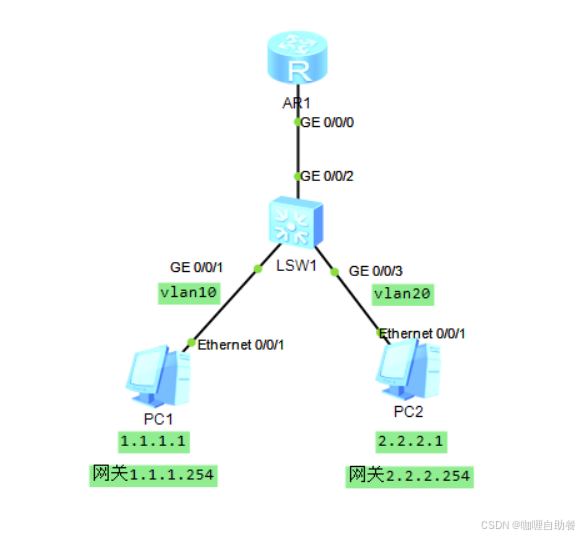

网络拓扑

具体配置

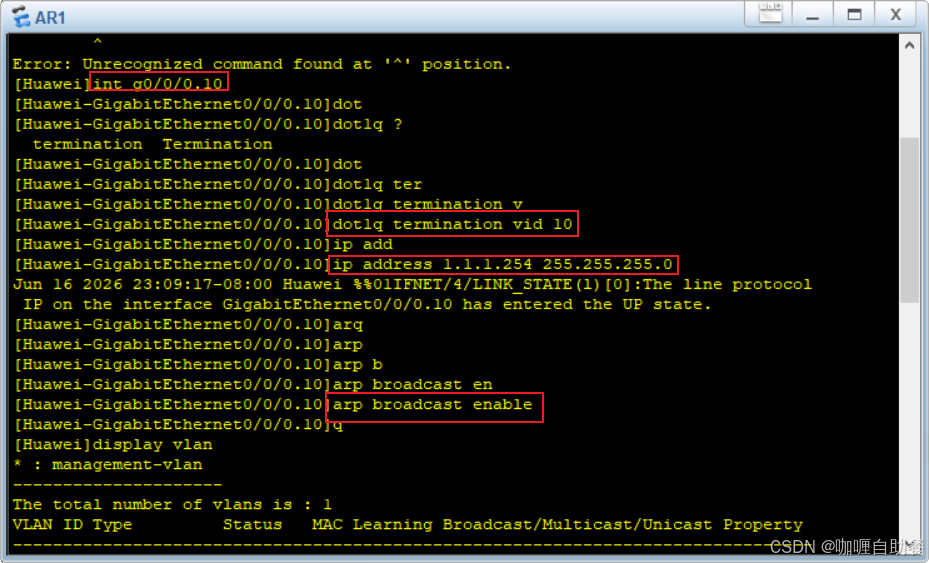

路由器将接口g0/0/0划分出一个子接口g0/0/0.10，并且将该接口与vlan 10相关联，设置该子接口的网关地址，开启arp广播功能。

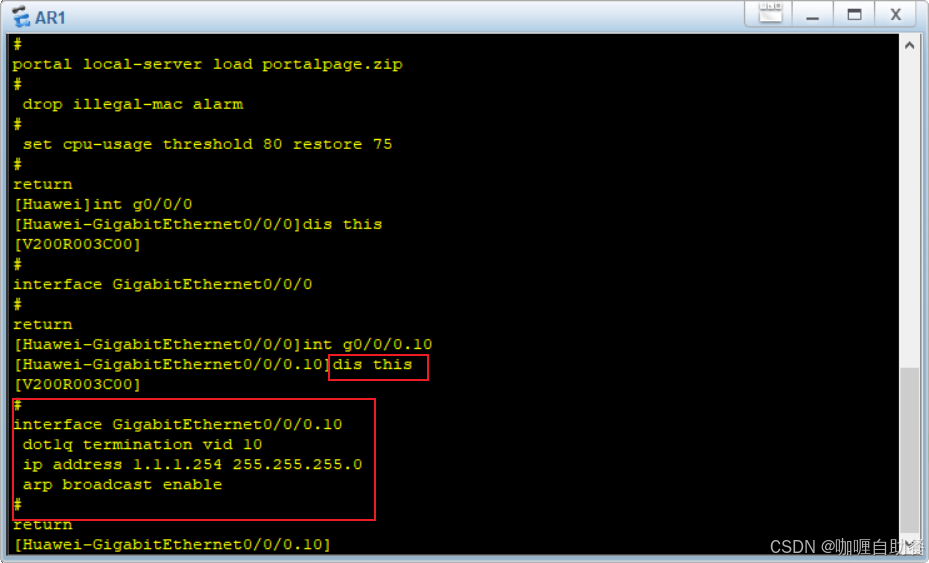

查看配置：

测试

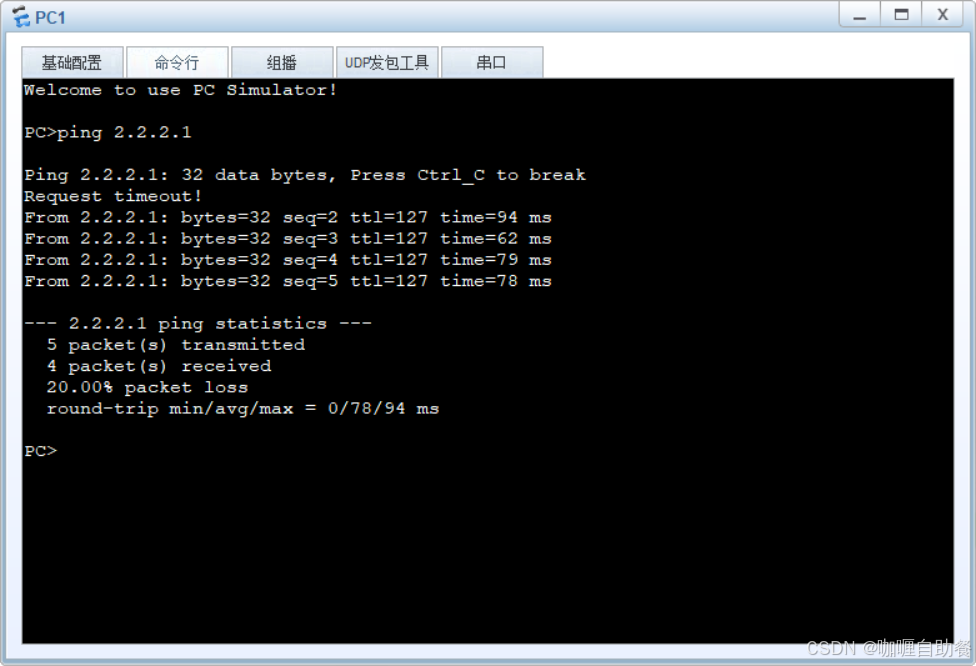

成功ping通。
