Flink Connector Formats深度解析：从原理到实践

一、引言

在实时数据处理管道中，数据的序列化与反序列化（SerDe）是连接外部系统的关键环节。Apache Flink 通过Connector Formats机制，将数据编解码逻辑从连接器中解耦，实现了格式与连接器的灵活组合。

scss 复制代码

┌──────────────┐       ┌──────────────┐       ┌──────────────┐
│  数据源系统   │──────▶│  Flink 作业   │──────▶│  目标系统     │
│ (Kafka/MQ)   │ bytes │  (处理逻辑)   │ bytes │ (ES/DB/HDFS) │
└──────────────┘       └──────────────┘       └──────────────┘
        │                      │                       │
        ▼                      ▼                       ▼
   JSON/Avro/CSV         内部 RowData            JSON/Parquet
   Protobuf...           类型系统               Avro/Canal...

外部系统中的数据以多种编码格式存储和传输（JSON、Avro、Protobuf、CSV、Parquet 等），Flink 作业在读取和写出时，必须完成：

反序列化（Deserialization）：将 byte[] 解析为 Flink 内部数据结构。
序列化（Serialization）：将 Flink 内部数据结构编码为 byte[] 。

Flink 采用Connector + Format 分层架构，核心设计原则：

设计原则	说明
关注点分离	Connector 负责与外部系统的 I/O 交互，Format 负责数据编解码
组合灵活性	同一 Connector 可搭配不同 Format（如 Kafka + JSON / Kafka + Avro）
可扩展性	用户可自定义 Format 而无需修改 Connector
API 统一	Table/SQL 层通过 SPI 机制自动发现并加载 Format

二、核心机制原理

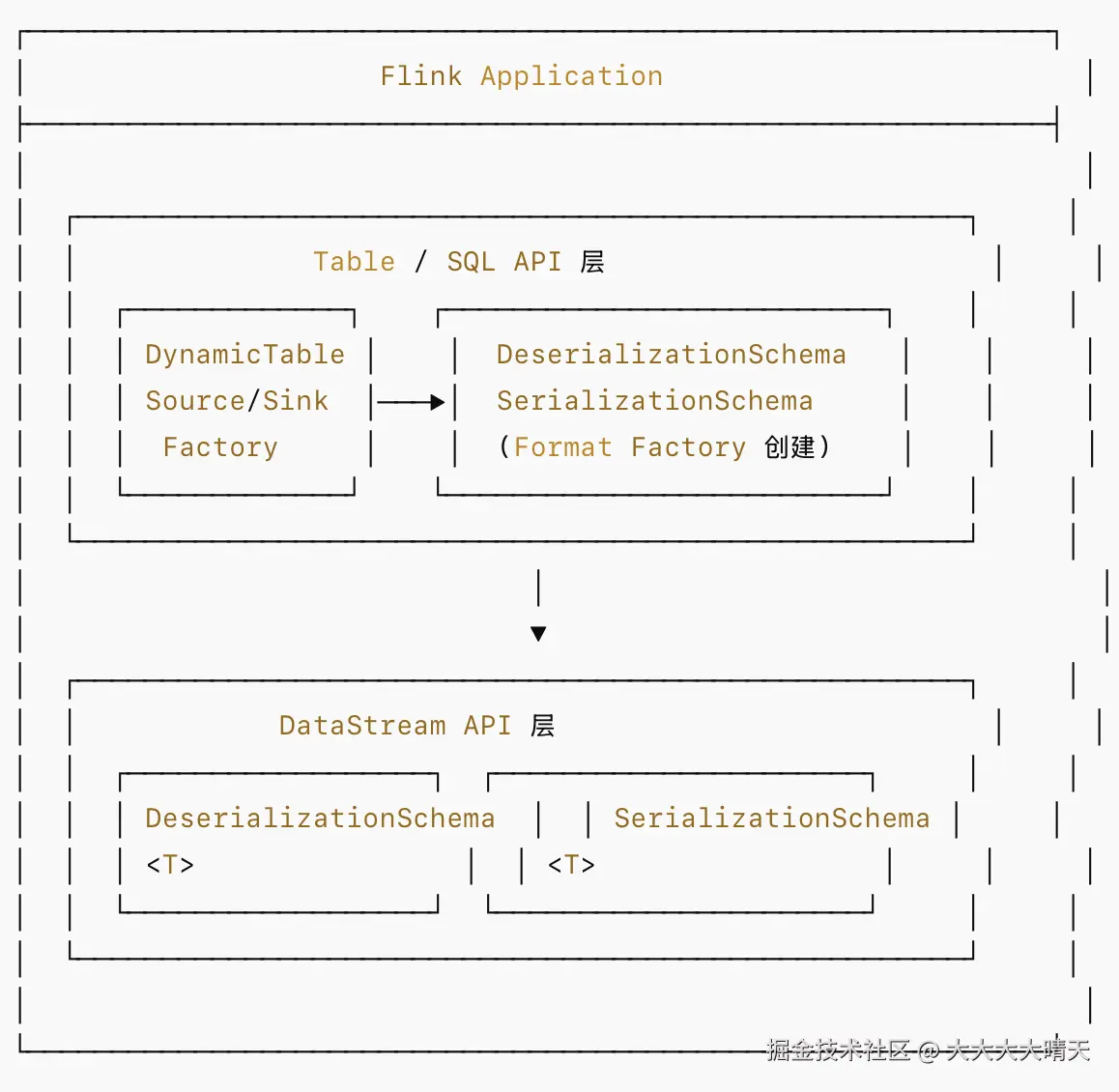

1.整体架构

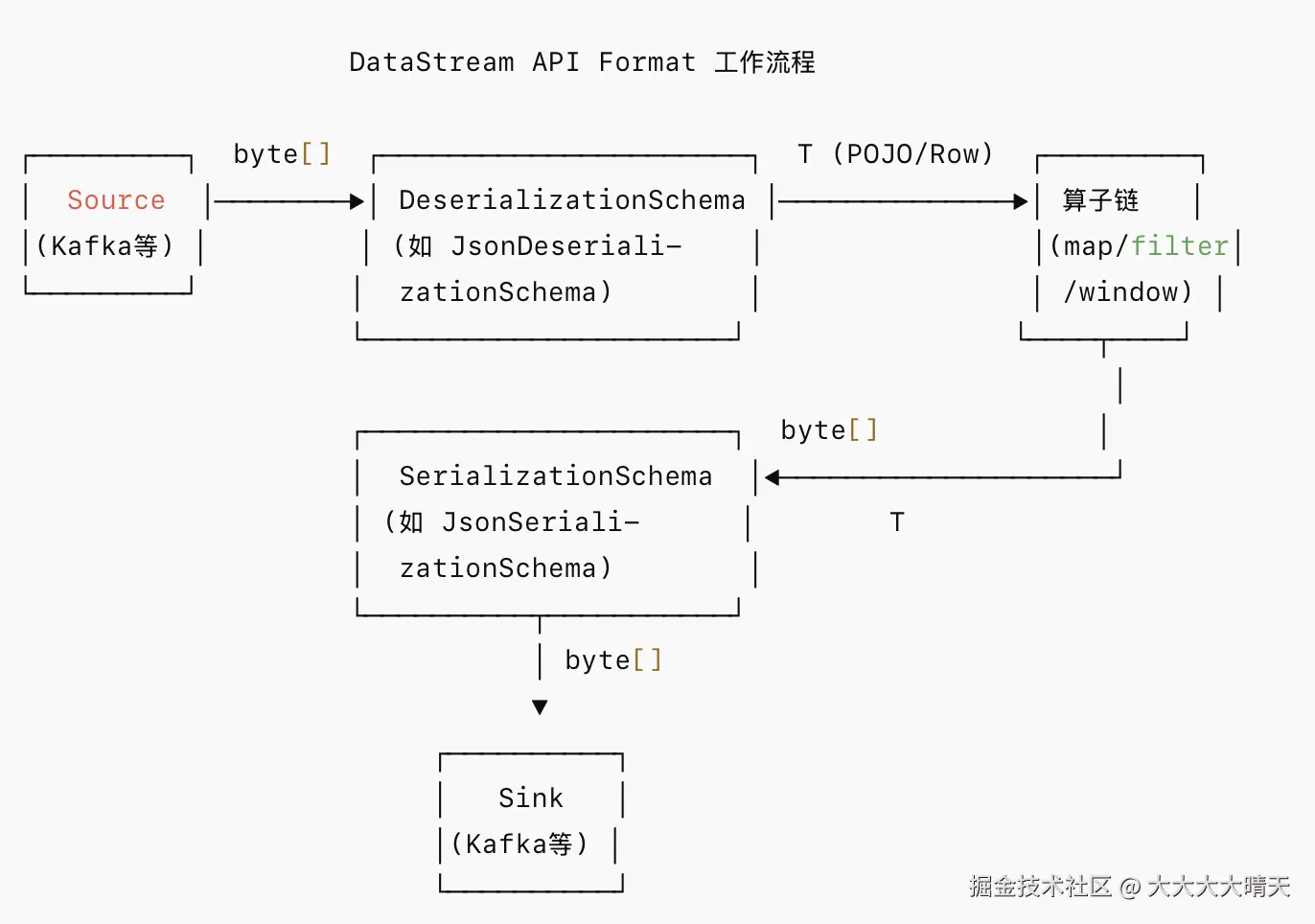

2.DataStream API 中的 Format 机制

在 DataStream API 中，Format 的核心接口：

java 复制代码

// 反序列化接口
public interface DeserializationSchema<T> extends Serializable, ResultTypeQueryable<T> {
    T deserialize(byte[] message) throws IOException;
    default void open(InitializationContext context) throws Exception {}
    boolean isEndOfStream(T nextElement);
}

// 序列化接口
public interface SerializationSchema<T> extends Serializable {
    byte[] serialize(T element);
    default void open(InitializationContext context) throws Exception {}
}

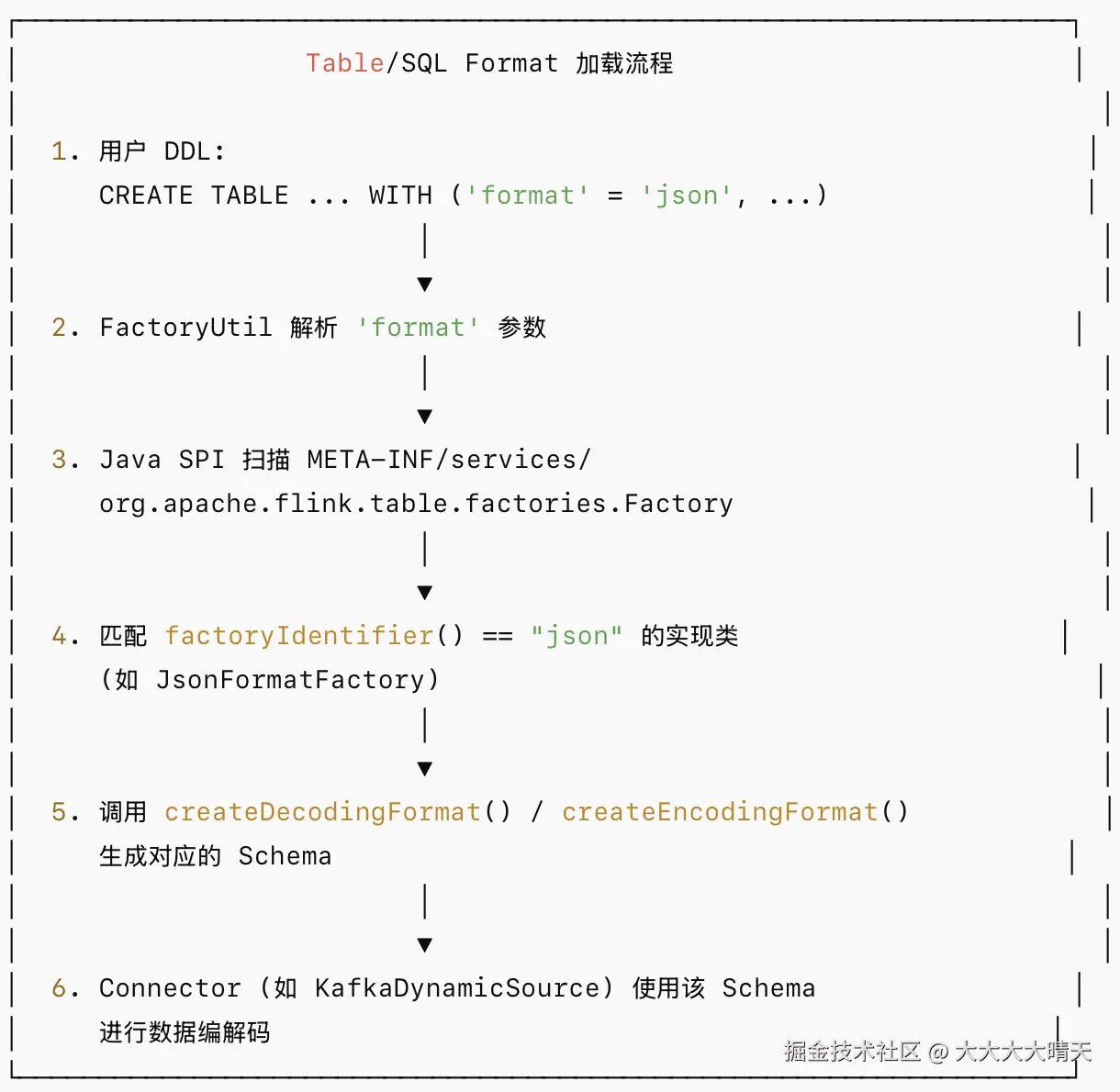

3.Table/SQL API 中的 Format 机制

Table API 层引入了更高级的抽象：

java 复制代码

// Table API 反序列化格式工厂
public interface DeserializationFormatFactory extends FormatFactory {
    DecodingFormat<DeserializationSchema<RowData>> createDecodingFormat(
        DynamicTableFactory.Context context,
        ReadableConfig formatOptions);
}

// Table API 序列化格式工厂
public interface SerializationFormatFactory extends FormatFactory {
    EncodingFormat<SerializationSchema<RowData>> createEncodingFormat(
        DynamicTableFactory.Context context,
        ReadableConfig formatOptions);
}

4.Format 与 Connector 的绑定关系

并非所有 Format 都能与所有 Connector 搭配。以下是常见的兼容矩阵：

Format	Kafka	Filesystem	JDBC	Elasticsearch	Upsert-Kafka
JSON	✅	✅	❌	✅	✅
Avro	✅	✅	❌	❌	✅
CSV	✅	✅	❌	❌	✅
Parquet	❌	✅	❌	❌	❌
ORC	❌	✅	❌	❌	❌
Canal-JSON	✅	❌	❌	❌	❌
Debezium-JSON	✅	❌	❌	❌	❌
Maxwell-JSON	✅	❌	❌	❌	❌
Raw	✅	✅	❌	❌	✅
Protobuf	✅	✅	❌	❌	✅

三、Flink 支持的主要 Formats 详解

1.JSON Format

Table API DDL 配置示例：

ini 复制代码

CREATE TABLE kafka_source (
    user_id BIGINT,
    user_name STRING,
    event_time TIMESTAMP(3),
    payload ROW<action STRING, amount DECIMAL(10,2)>
) WITH (
    'connector' = 'kafka',
    'topic' = 'user_events',
    'properties.bootstrap.servers' = 'kafka:9092',
    'properties.group.id' = 'flink-consumer',
    'scan.startup.mode' = 'latest-offset',

    -- Format 配置
    'format' = 'json',
    'json.fail-on-missing-field' = 'false',
    'json.ignore-parse-errors' = 'true',
    'json.timestamp-format.standard' = 'SQL',
    'json.map-null-key.mode' = 'DROP',
    'json.encode.decimal-as-plain-number' = 'true'
);

关键配置参数说明：

参数	默认值	说明
json.fail-on-missing-field	false	JSON 中缺失声明字段时是否失败
json.ignore-parse-errors	false	解析错误时是否跳过（而非抛异常）
json.timestamp-format.standard	SQL	时间戳格式：SQL 或 ISO-8601
json.map-null-key.mode	FAIL	Map 中 key 为 null 的处理：FAIL/DROP/LITERAL
json.encode.decimal-as-plain-number	false	DECIMAL 类型是否以非科学计数法输出

DataStream API 使用示例：

scss 复制代码

// 使用 JsonDeserializationSchema（需要 POJO 或指定 TypeInformation）
KafkaSource<Event> source = KafkaSource.<Event>builder()
    .setBootstrapServers("kafka:9092")
    .setTopics("user_events")
    .setGroupId("flink-consumer")
    .setStartingOffsets(OffsetsInitializer.latest())
    .setDeserializer(new JsonDeserializationSchema<>(Event.class))
    .build();

// 或使用 JSONKeyValueDeserializationSchema 获取元数据
KafkaSource<ObjectNode> source = KafkaSource.<ObjectNode>builder()
    .setBootstrapServers("kafka:9092")
    .setTopics("user_events")
    .setGroupId("flink-consumer")
    .setDeserializer(new JSONKeyValueDeserializationSchema(true))
    .build();

2.Avro Format

Table API 示例：

ini 复制代码

CREATE TABLE kafka_avro_source (
    user_id BIGINT,
    user_name STRING,
    email STRING,
    created_at TIMESTAMP(3)
) WITH (
    'connector' = 'kafka',
    'topic' = 'user_avro',
    'properties.bootstrap.servers' = 'kafka:9092',

    -- Avro Confluent Format
    'format' = 'avro-confluent',
    'avro-confluent.url' = 'http://schema-registry:8081',
    'avro-confluent.schema-registry.subject' = 'user_avro-value'
);

DataStream API 示例：

scss 复制代码

// 使用 Avro SpecificRecord
KafkaSource<UserEvent> source = KafkaSource.<UserEvent>builder()
    .setBootstrapServers("kafka:9092")
    .setTopics("user_avro")
    .setGroupId("flink-consumer")
    .setDeserializer(
        KafkaRecordDeserializationSchema.valueOnly(
            ConfluentRegistryAvroDeserializationSchema.forSpecific(
                UserEvent.class,
                "http://schema-registry:8081"
            )
        )
    )
    .build();

3.CSV Format

ini 复制代码

CREATE TABLE csv_source (
    order_id BIGINT,
    product STRING,
    quantity INT,
    price DECIMAL(10,2)
) WITH (
    'connector' = 'kafka',
    'topic' = 'orders_csv',
    'properties.bootstrap.servers' = 'kafka:9092',

    'format' = 'csv',
    'csv.field-delimiter' = ',',
    'csv.disable-quote-character' = 'false',
    'csv.quote-character' = '"',
    'csv.allow-comments' = 'true',
    'csv.ignore-parse-errors' = 'true',
    'csv.null-literal' = 'NULL'
);

4.Debezium-JSON Format（CDC 场景）

ini 复制代码

CREATE TABLE mysql_cdc_source (
    id INT,
    name STRING,
    status STRING,
    update_time TIMESTAMP(3),
    PRIMARY KEY (id) NOT ENFORCED
) WITH (
    'connector' = 'kafka',
    'topic' = 'dbserver1.mydb.users',
    'properties.bootstrap.servers' = 'kafka:9092',

    'format' = 'debezium-json',
    'debezium-json.schema-include' = 'true',
    'debezium-json.ignore-parse-errors' = 'false',
    'debezium-json.timestamp-format.standard' = 'ISO-8601'
);

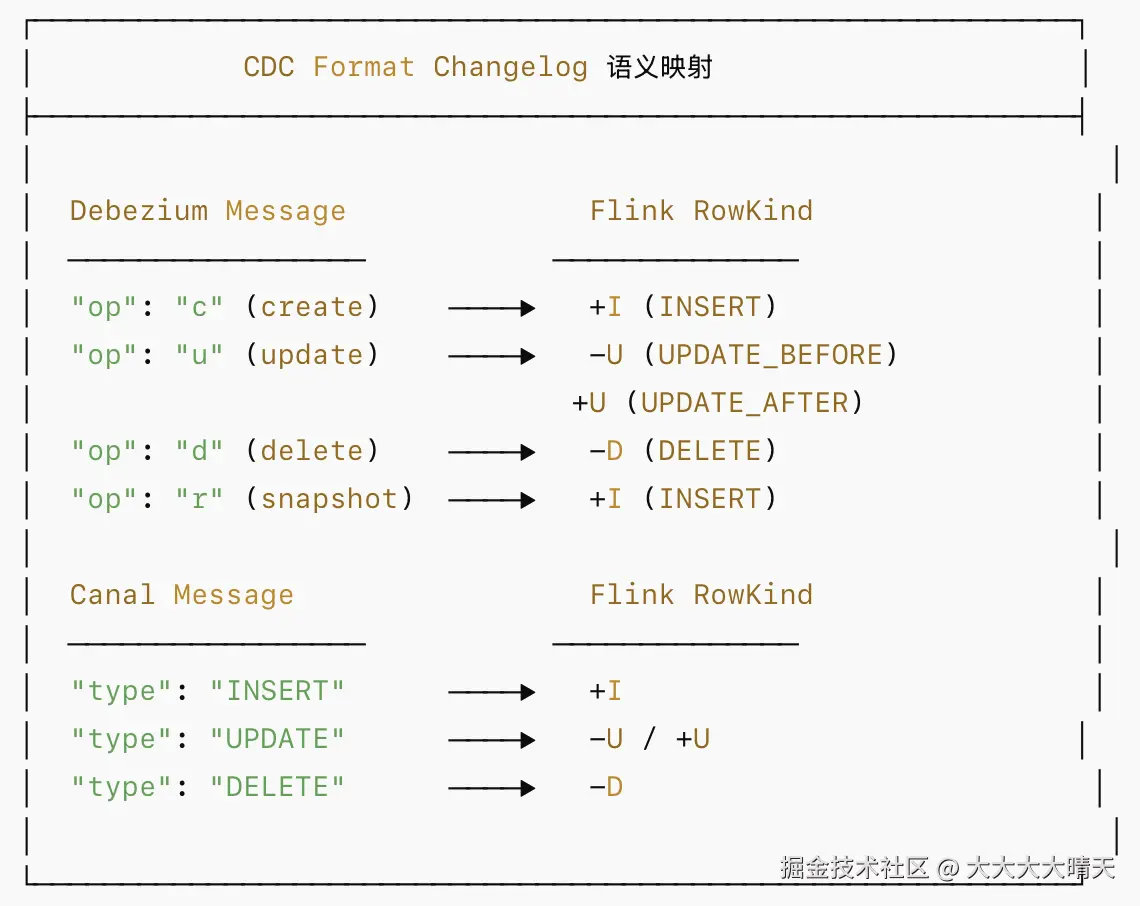

CDC Format 的 changelog 语义：

5.Protobuf Format

ini 复制代码

CREATE TABLE proto_source (
    user_id INT,
    user_name STRING,
    email STRING
) WITH (
    'connector' = 'kafka',
    'topic' = 'proto_users',
    'properties.bootstrap.servers' = 'kafka:9092',

    'format' = 'protobuf',
    'protobuf.message-class-name' = 'com.example.proto.UserProto$User',
    'protobuf.ignore-parse-errors' = 'true',
    'protobuf.read-default-values' = 'true'
);

6.Raw Format

ini 复制代码

CREATE TABLE raw_source (
    message STRING
) WITH (
    'connector' = 'kafka',
    'topic' = 'raw_topic',
    'properties.bootstrap.servers' = 'kafka:9092',

    'format' = 'raw',
    'raw.charset' = 'UTF-8',
    'raw.endianness' = 'big-endian'
);
