基于C# winform PP-OCRv5/v6 TensorRT 推理部署

基于C# winform PP-OCRv5/v6 TensorRT 推理部署

一、项目简介

这是一个基于 Windows Forms 的光学字符识别（OCR）桌面应用程序，集成百度 PaddleOCR PP-OCRv5 和 PP-OCRv6 系列模型，使用 TensorRT 推理引擎在 NVIDIA GPU 上实现高性能加速推理。项目支持多种模型规格（mobile、server、tiny、small、medium），并提供可视化的检测结果展示。

二、算法原理

采用 OCR 三阶段流水线架构：

输入图片 → [文本检测] → [方向分类(可选)] → [文本识别] → 输出结果

2.1 文本检测（Detection）

采用 DB（Differentiable Binarization） 算法，基于分割的方法检测图像中的文本区域，输出四点多边形框（四点坐标 x1,y1 ~ x4,y4）。主要参数：

参数	说明	默认值
det_db_thresh	二值化阈值	0.3
det_db_box_thresh	框置信度阈值	0.6
det_db_unclip_ratio	文本框膨胀比例	1.6
limit_side_len	图片长边限制（像素）	960

2.2 方向分类（Classification，可选）

对检测到的文本区域进行方向判断（0° / 180°），用于纠转正反颠倒的文字，分类阈值为 cls_thresh = 0.9，可在 UI 中开启或关闭。

2.3 文本识别（Recognition）

采用 CRNN（Convolutional Recurrent Neural Network）+ CTC Loss 架构，将裁剪后的文本区域图像（统一缩放至 48×320 像素）转换为字符序列输出。

2.4 推理加速

所有模型均转换为 TensorRT FP16 精度引擎（.engine 文件），相比 ONNX Runtime 可大幅提升推理速度，同时保持较高的识别精度。

2.5 支持的模型规格

模型版本	模型名称	适用场景
PP-OCRv5 mobile	轻量级移动端模型	速度优先，一般场景
PP-OCRv5 server	服务端大模型	精度优先，复杂场景
PP-OCRv6 tiny	超轻量模型	极快速推理
PP-OCRv6 small	轻量模型	速度与精度平衡
PP-OCRv6 medium	中等规模模型	较高精度需求

三、环境要求

项目	要求
操作系统	Windows 10/11（64 位）
开发工具	Visual Studio 2019 及以上
.NET 框架	.NET Framework 4.8
目标平台	x64（强制）
CUDA 版本	12.9（强制）
cuDNN 版本	9.10.2（强制）
TensorRT 版本	10.16.1.11（强制）
GPU 要求	NVIDIA RTX 20 系列及以上（RTX 20/30/40/50 均支持）
显卡驱动	需支持 CUDA 12.9 的 NVIDIA 驱动（强制）

四、安装步骤

4.1 克隆或下载项目

git clone firc-projects
# 或直接下载 ZIP 解压

4.2 使用 Visual Studio 打开解决方案

用 Visual Studio 打开根目录下的 FIRC.sln 文件。

4.3 配置构建平台

在 Visual Studio 中将解决方案平台设置为 x64 （必须），构建配置选择 Debug 或 Release(需要提前复制Debug目录下面所有文件)。

4.4 确认依赖库

项目依赖以下 DLL 文件，需确保它们存在于 bin\x64\Debug\ 目录下：

• TensorRT.PPOCRSharp.dll --- OCR 核心推理封装库
• OpenCvSharp.dll --- 图像处理库
• opencv_world481.dll --- OpenCV 原生库
• Newtonsoft.Json.dll --- JSON 序列化库
• CUDA / cuDNN / TensorRT 相关 DLL（cudart64_12.dll、cudnn64_9.dll、nvinfer_10.dll 等）

4.5 转换 TensorRT 引擎文件

项目已附带预编译的 PP-OCRv6 tiny 引擎文件，如需使用其他模型，需在包含 trtexec.exe 的目录下执行转换命令：

# 示例：转换 PP-OCRv6 small 检测模型
trtexec --onnx="inference\PP-OCRv6_small_det.onnx" --saveEngine="inference_trt\PP-OCRv6_small_det_fp16.engine" --fp16 --minShapes=x:1x3x32x32 --optShapes=x:1x3x960x960 --maxShapes=x:1x3x960x960

# 示例：转换 PP-OCRv6 small 识别模型
trtexec --onnx="inference\PP-OCRv6_small_rec.onnx" --saveEngine="inference_trt\PP-OCRv6_small_rec_fp16.engine" --fp16 --minShapes=x:1x3x48x32 --optShapes=x:4x3x48x320 --maxShapes=x:16x3x48x1280

五、运行步骤

5.1 启动程序

在 Visual Studio 中按 F5 运行，或双击编译输出的 FIRC.exe 直接启动。

5.2 选择模型

在主界面顶部「模型选择」分组框中选择目标模型：

• PP-OCRv5 mobile / server
• PP-OCRv6 tiny / small / medium

5.3 加载模型

点击 「加载模型」 按钮，等待模型初始化完成，文本框会提示「模型加载成功！」。

5.4 选择图片

点击 「选择图片」 按钮，从文件对话框中选择待识别的图片（支持 bmp、jpg、jpeg、tiff、tif、png 格式）。程序启动时默认加载目录中的 3.jpg 作为示例图片。

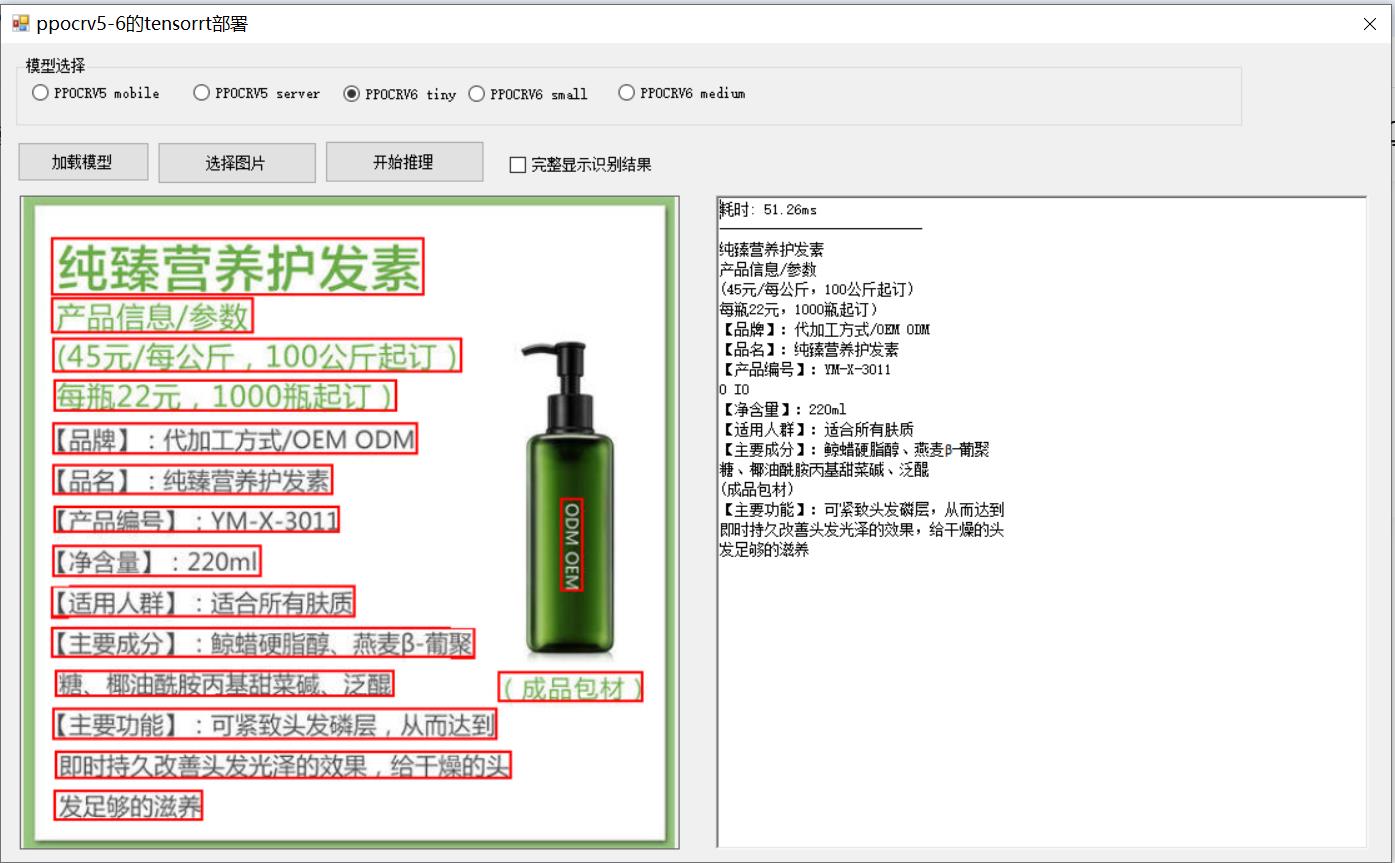

5.5 执行推理

点击 「开始推理」 按钮，程序调用 TensorRT 引擎进行 OCR 识别：

• 左侧图片区域显示原图并用红色多边形标注检测到的文本区域
• 右侧文本框显示识别结果及耗时
• 勾选「完整显示识别结果」复选框可显示包含坐标、置信度的完整 JSON 格式结果

5.6 释放模型

关闭程序时会自动释放模型资源；也可在需要切换模型时重新点击「加载模型」按钮（内部自动先释放再加载）。

六、注意事项

1. 必须使用 x64 平台：项目依赖的原生 DLL 均为 64 位，构建平台必须设为 x64，不能使用 AnyCPU 或 x86。

2. GPU 驱动要求：确保 NVIDIA 显卡驱动版本支持 CUDA 12.9，建议使用最新稳定版驱动。

3. Engine 文件绑定硬件 ：TensorRT .engine 文件与生成它的 GPU 型号、驱动版本、CUDA 版本、TensorRT 版本强绑定，不可跨机器复用，换机或升级驱动后需重新转换。

4. 目录结构不可随意改动 ：inference/（ONNX 模型）和 inference_trt/（TensorRT 引擎）目录结构及文件名需保持原样，程序通过固定路径加载模型。

5. 首次推理较慢：TensorRT 引擎首次推理可能有预热开销，后续推理速度趋于稳定。若推理时间不稳定可参考相关博文。

6. 方向分类模型可选：若 cls 引擎文件不存在，程序会自动禁用方向分类功能，不影响检测与识别正常工作。

7. 内存释放 ：程序在关闭时会自动调用 destroy 释放 GPU 资源，请勿强制终止进程，以免造成显存泄漏。

8. 图片大小建议：程序会将图片长边缩放至 960 像素再进行检测，超大图片建议提前裁剪或缩小以提高效率。

七、文件夹结构介绍

FIRC/
├── FIRC.sln                    # Visual Studio 解决方案文件
├── FIRC.csproj                 # 项目配置文件（.NET Framework 4.8，x64）
├── Form1.cs                    # 主窗体逻辑（模型加载/推理/资源释放）
├── Form1.Designer.cs           # 主窗体 UI 组件定义
├── Form1.resx                  # 窗体资源文件
├── OCRResult.cs                # OCR 识别结果数据模型（文本、分数、四点坐标）
├── Program.cs                  # 程序入口
├── App.config                  # 应用程序配置文件
├── 说明.txt                    # 测试环境说明及 trtexec 转换命令示例
├── Properties/                 # 项目属性（程序集信息、资源配置等）
├── imgs/                       # 示例测试图片
├── bin/x64/Debug/
│   ├── FIRC.exe               # 编译输出的可执行文件
│   ├── FIRC.exe.config
│   ├── FIRC.pdb               # 调试符号文件
│   ├── TensorRT.PPOCRSharp.dll  # OCR 推理封装核心 DLL
│   ├── OpenCvSharp.dll          # OpenCvSharp 托管包装 DLL
│   ├── opencv_world481.dll      # OpenCV C++ 原生库
│   ├── Newtonsoft.Json.dll      # JSON 序列化库
│   ├── cuda*.dll / cudnn*.dll / nvinfer*.dll 等  # CUDA/cuDNN/TensorRT 运行时库
│   ├── dll/x64/
│   │   ├── OpenCvSharpExtern.dll         # OpenCvSharp P/Invoke 原生桥接 DLL
│   │   └── opencv_videoio_ffmpeg480_64.dll
│   ├── inference/              # ONNX 原始模型文件及字典文件
│   │   ├── PP-OCRv5_mobile_det_onnx.onnx
│   │   ├── PP-OCRv5_mobile_rec_onnx.onnx
│   │   ├── PP-OCRv5_mobile_cls_onnx.onnx
│   │   ├── PP-OCRv5_server_det_infer.onnx
│   │   ├── PP-OCRv5_server_rec_infer.onnx
│   │   ├── PP-OCRv6_tiny_det.onnx
│   │   ├── PP-OCRv6_tiny_rec.onnx
│   │   ├── PP-OCRv6_tiny_rec_dict.txt
│   │   ├── PP-OCRv6_small_det.onnx
│   │   ├── PP-OCRv6_small_rec.onnx
│   │   ├── PP-OCRv6_small_rec_dict.txt
│   │   ├── PP-OCRv6_medium_det.onnx
│   │   ├── PP-OCRv6_medium_rec.onnx
│   │   ├── PP-OCRv6_medium_rec_dict.txt
│   │   └── ppocrv5_dict.txt
│   ├── inference_trt/          # TensorRT FP16 引擎文件（由 trtexec 转换生成）
│   │   ├── PP-OCRv6_tiny_det_fp16.engine
│   │   └── PP-OCRv6_tiny_rec_fp16.engine
│   ├── trtexec.exe             # TensorRT 模型转换工具
│   └── trtexec_convert_commands.txt  # 自动生成的转换命令参考文件
└── .vs/                        # Visual Studio 用户配置（无需版本控制）
