束散角的定义以及激光通信中如何调整束散角

上一节讲了什么是高斯及其特性

什么是束散角

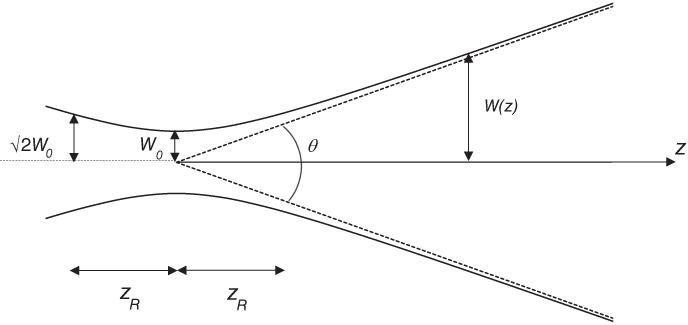

可以把激光束想成一个"慢慢张开的锥形"：

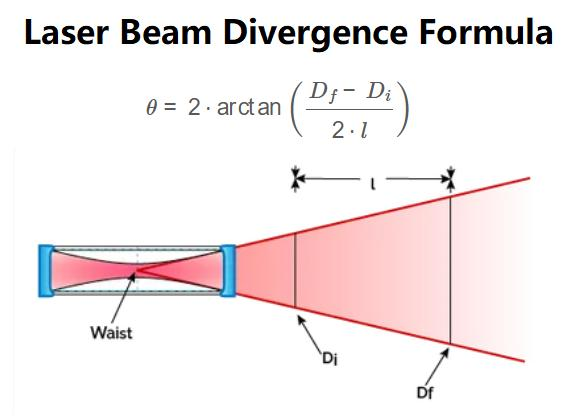

当光束传播的距离远远大于瑞利距离（即进入所谓"远场"阶段 z≫zRz \gg z_Rz≫zR）时，光束的边缘会趋近于一条直线。这时，我们通过包络线来定义角度：

远场半角（Half-angle, θ\thetaθ） ：光束中心轴线与光束边缘（光强下降到中心峰值 1/e21/e^21/e2 处）之间的夹角。
远场全角（Full-angle, Θ\ThetaΘ） ：光束两侧边缘包络线之间的总夹角。显然，全角是半角的两倍：Θ=2θ\Theta = 2\thetaΘ=2θ。

对于基模高斯光束（TEM00TEM_{00}TEM00），远场发散角由光束的波长（λ\lambdaλ）和束腰半径（w0w_0w0）唯一决定。

从公式中可以得出一个非常重要的物理规律：束散角与束腰半径成反比 。如果希望激光聚焦后的光斑极其微小（w0w_0w0 很小），那么它在离开焦点后就会以非常大的角度迅速发散；反之，如果希望激光能传得更远而不怎么发散（准直性好），就需要通过扩束系统增大其初始束腰半径。

上述公式是针对理想高斯光束的。在实际工程应用中（如自由空间激光通信或长距离测距），真实的激光器输出的光束往往无法达到完美的理想状态。

为了修正这一偏差，引入了光束质量因子 M2M^2M2 （常称为"M方"因子，且 M2≥1M^2 \ge 1M2≥1）。此时，实际激光的全束散角公式修正为：

Θactual=M2⋅2λπw0\Theta_{\text{actual}} = M^2 \cdot \frac{2\lambda}{\pi w_0}Θactual=M2⋅πw02λ

总结： 束散角本质上是定义在远场、基于光强 1/e21/e^21/e2 处的几何夹角。在长距离光链路预算中，它是计算接收端光学天线能够捕获多少光子、评估几何丢光（几何衰减）的最核心指标。

在空间激光通信中，束散角（Divergence Angle） 、光束半径（Beam Radius / Waist）以及能量分布（Energy/Power Density）之间存在着非常紧密的物理联动。

我们可以把激光器发出的高斯光束想象成一个"手电筒的光束"，只不过它的变化规律是由波动光学（衍射极限）决定的。以下为您详细拆解它们的调整方式和相互影响：

在实际的激光通信终端（LCT）中，很少通过改变激光器本身来调整束散角，而是通过发射光学系统（通常是望远镜系统或准直系统）来调节。

常用的调整方法有以下几种：

调节透镜间距（最常用）：

发射系统通常由两组透镜组成（例如伽利略式或开普勒式望远镜）。通过精密位移机构（如压电陶瓷 PZT 或步进电机）微调两组透镜之间的距离（离焦量 zzz），就可以控制出射光的发散程度。
更换/调节准直镜：

改变准直物镜的焦距 fff。根据高斯光束理论，束散角 θ\thetaθ 与焦距 fff 成反比。焦距越大，出射光的束散角越小。
使用可变光阑（Aperture）：

虽然这主要用来截断光束边缘，但在某些设计中也会通过限制有效孔径来间接影响远场衍射图样。

会变化，而且在不同位置的变化规律不同。 这里需要区分"近场（终端出口）"和"远场（接收端/通信链路中）"：

根据高斯光束的远场束散角公式：

θ≈λπw0\theta \approx \frac{\lambda}{\pi w_0}θ≈πw0λ

(其中 λ\lambdaλ 为波长，w0w_0w0 为光腰半径，即光束最细处的值)

在近场（发射终端出口）：

如果你想要更小的远场束散角 θ\thetaθ ，你就必须在发射端把光束扩束得更大 （即增大近场的光束半径 w0w_0w0）。这也是为什么激光通信终端通常需要一个口径较大的发射望远镜。
在远场（几百到几千公里的空间链路上）：

光束半径 w(z)w(z)w(z) 随着传输距离 zzz 的增加而线性放大，公式为：

w(z)≈θ⋅zw(z) \approx \theta \cdot zw(z)≈θ⋅z

因此，束散角 θ\thetaθ 越大，远场的光斑半径就膨胀得越快、越大。

这取决于你如何定义"能量"：

调整束散角和光束半径是由透镜等光学元件完成的，除了光学玻璃极小的吸收和反射损耗外，激光器发射出的总光子数/总功率是守恒的。

虽然总能量不变，但由于光斑面积变了，单位面积上的能量（光功率密度）会受到极大影响：

当束散角调大时：

远场光斑面积呈平方级放大（Area∝w2Area \propto w^2Area∝w2）。总功率被稀释到一个巨大的圆圈里，导致接收端（如几千公里外）对准的目标能量密度急剧下降。
当束散角调小时：

远场光斑非常汇聚，能量高度集中，接收端收到的功率（功率密度）会显著提升。

在实际的卫星激光通信中，束散角的调整通常服务于不同的业务阶段：

阶段	束散角状态	目的与能量影响
捕获阶段 (Acquisition)	调大束散角 (宽光束)	牺牲能量密度，换取覆盖面积。此时光斑大，容易让对方卫星"看"到，便于建立初始连接。
跟踪与通信阶段 (Tracking & Comm)	调小束散角 (窄光束)	集中能量，保证通信速率。捕获成功后，将光束压缩得很窄（通常角秒级别），将能量死死钉在对方接收光瞳上，以维持高速率的数据传输。
