stm32基础电路分析+蜂鸣器
总流程
1.分析电路图-查看哪些电路是连接的灯

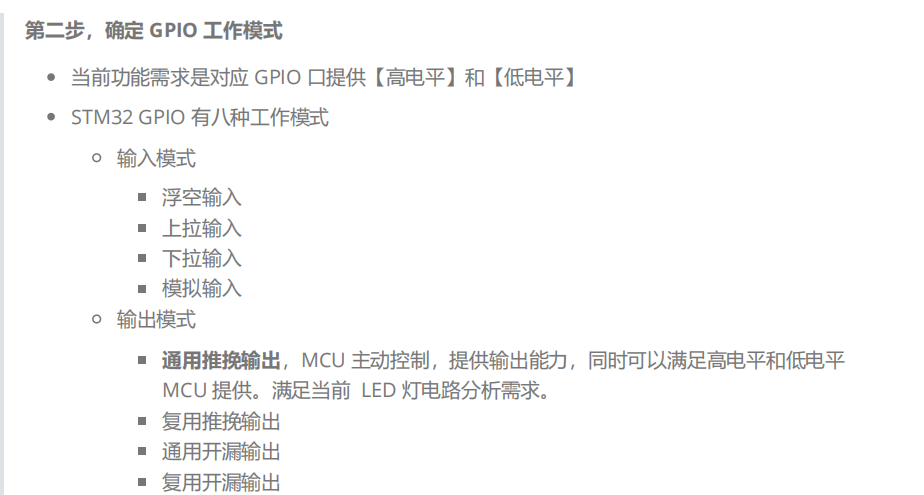

你得知道自己需要配置哪个端口-分析电路图
🔹 1. 浮空输入（Floating Input）
- 端口状态：内部无上拉/下拉电阻，引脚电平由外部电路决定；若悬空，电平不确定（易受干扰）。
- 用途：连接外部已带确定电平（如按键+上拉电阻、传感器输出）的信号源。
- 注意 ：严禁悬空使用！否则可能引起功耗异常或误触发。
🔹 2. 上拉输入（Pull-up Input）
- 端口状态：内部接一个约40kΩ上拉电阻到VDD；默认高电平，外部拉低时为低电平。
- 用途：常用于按键检测（按键一端接地，另一端接引脚），无需外接电阻。
- 优点：简化电路，抗干扰能力较好。
🔹 3. 下拉输入（Pull-down Input）
- 端口状态：内部接一个约40kΩ下拉电阻到GND；默认低电平，外部拉高时为高电平。
- 用途：较少用，适用于需要默认低电平的场景（如某些通信协议的空闲态）。
- 注意：部分STM32型号（如F0/F1）不支持内部下拉，需外接。
🔹 4. 模拟输入（Analog Input）
- 端口状态：GPIO数字功能关闭，直接连通到ADC模块；引脚阻抗高，无施密特触发器（Schmitt trigger）。
- 用途：连接模拟信号（如电位器、传感器电压输出），供ADC采样。
- 关键点 ：
- 必须配置为模拟输入模式才能被ADC读取；
- 不可用于数字逻辑判断（无数字电平转换）；
- 避免高频噪声干扰（建议加RC滤波）。
🔹 5. 通用推挽输出（General-purpose Push-Pull Output）
- 端口状态：内部PMOS + NMOS组成推挽结构；可主动输出高电平（≈VDD）或低电平（≈GND）。
- 驱动能力 ：较强（典型mailto:20mA@3.3V），可直接驱动LED、继电器（需限流/续流保护）。
- 用途：通用数字输出（如控制LED、蜂鸣器、使能信号等）。
- 注意 ：不能并联多个推挽输出引脚（会短路！）。
🔹 6. 复用推挽输出（Alternate Function Push-Pull Output）
- 端口状态 ：同通用推挽，但输出信号来自片内外设功能（如USART TX、SPI MOSI、TIM CHx等）。
- 用途：外设功能引脚（如串口发送、PWM输出、I²C SDA/SCL在特定模式下）。
- 关键点 ：
- 需先开启对应外设时钟，并配置AFR寄存器；
- 实际输出由外设控制，不是CPU直接写ODR。
🔹 7. 通用开漏输出（General-purpose Open-Drain Output）
- 端口状态：仅NMOS管导通到GND，高电平靠外部上拉电阻实现；输出"0"时低电平，输出"1"时高阻态。
- 特点 ：
- 可实现电平转换（如3.3V MCU驱动5V总线）；
- 支持**线与（Wired-AND）**逻辑（多设备共享总线，如I²C）；
- 驱动电流较小（受限于上拉电阻）。
- 用途：I²C总线、单总线（1-Wire）、中断信号线等。
🔹 8. 复用开漏输出（Alternate Function Open-Drain Output）
- 端口状态：同通用开漏，但信号来自外设（如I²C SDA/SCL、USART RTS/CTS等）。
- 典型应用 ：
- I²C接口必须配置为复用开漏输出（因协议要求线与特性）；
- 某些串口硬件流控信号（RTS/CTS）也常用此模式。
- 注意：即使配置为开漏，仍需外接上拉电阻（通常4.7kΩ~10kΩ）。
然后由上可知是

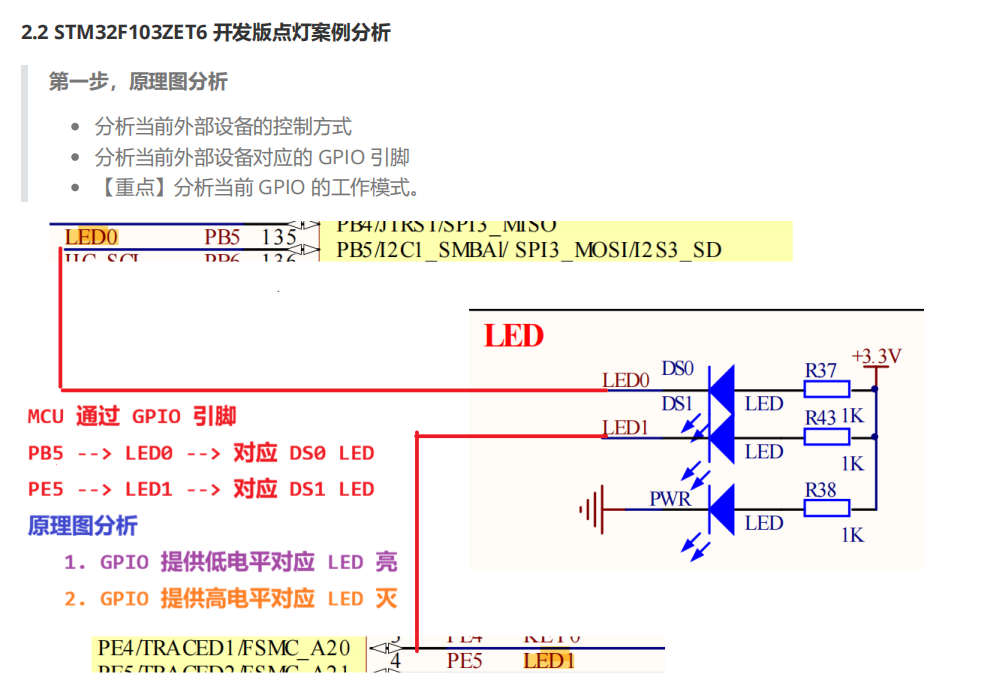

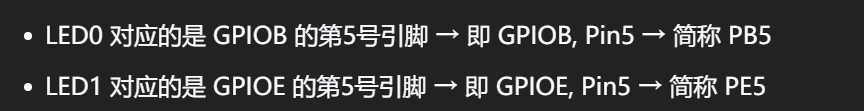

PB5和PE5控制灯
然后分析PE5和PB5的模式
首先外部由3.3v的电源，灯要亮则需要有电势差
那么就需要低电平
那么PE5和PB5端口就需要输出低电平从而让灯有电势差从而亮灯
而且要被MCU控制
那么总结下就是通用推挽模式
LED阳极接 +3.3V，阴极通过限流电阻接 GPIO（PB5/PE5）→ 这是"共阳极"接法
→ 要点亮 LED，需让 GPIO 输出低电平（0），形成电流回路：
+3.3V → LED → 限流电阻 → GPIO（低电平）→ GND（内部NMOS导通）
→ 若 GPIO 输出高电平（1），则阴极≈+3.3V，无压差 → LED 熄灭。
2.时钟就是通电的，告诉 MCU 给我电
."MCU 里每个功能模块（比如 GPIO 端口）默认都是'断电关机'状态。
要想用它，就得先给它'通电开机'------这个'通电开机'的操作，就是通过 RCC 开启它的时钟。
不开时钟，你后面所有配置都是白写，MCU 根本不理你！"
那么这里就要打开时钟
那么要打开时钟就必须知道需要打开哪个时钟

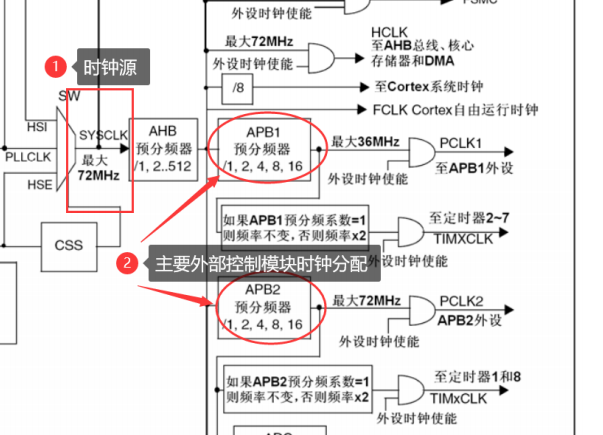

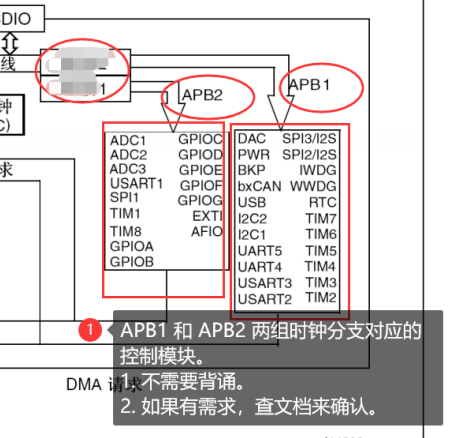

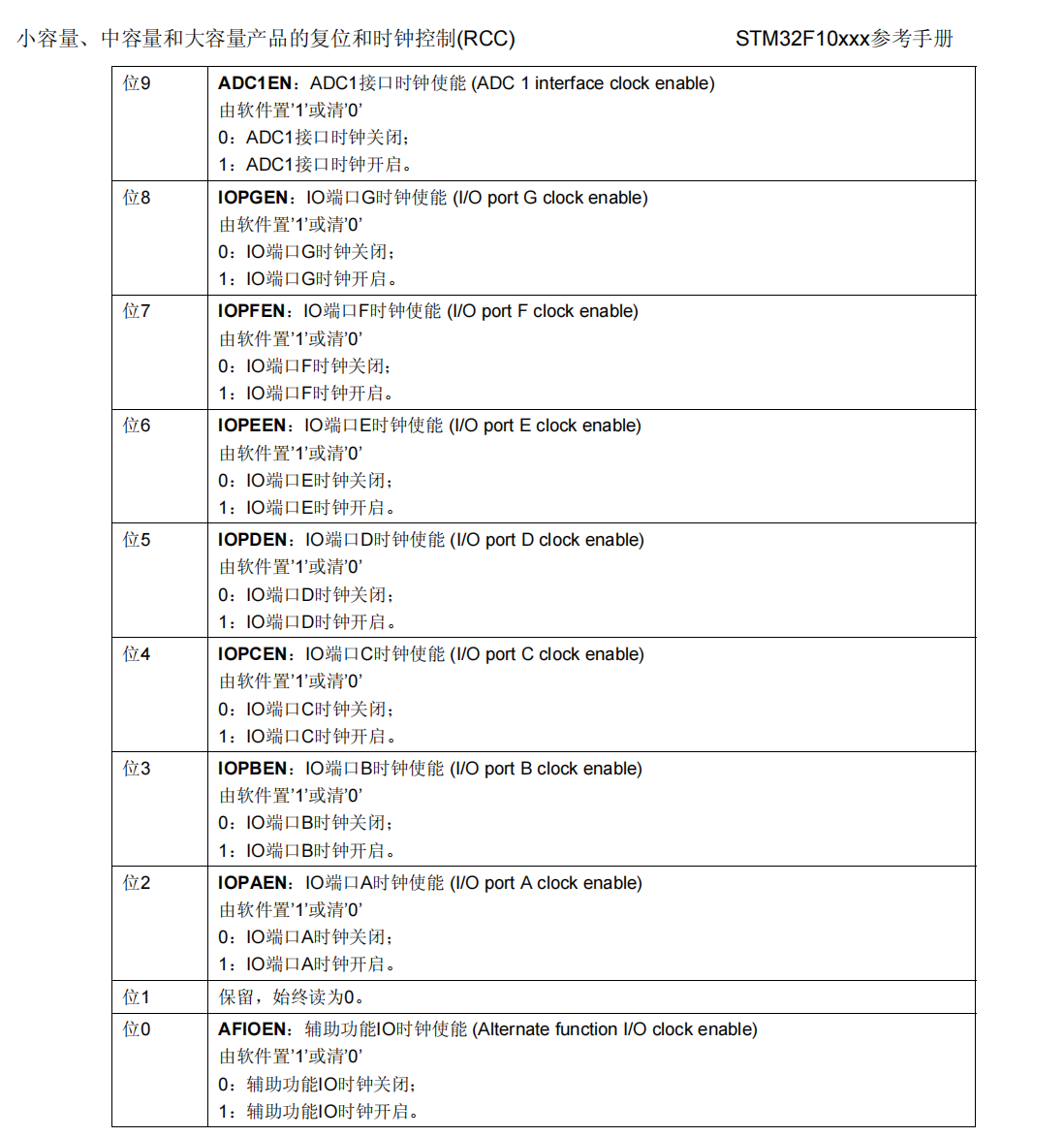

3.分析文档可知要打开对应的时钟控制模块则需要打开APB2从而打开对应的GPIOA和GPIOE

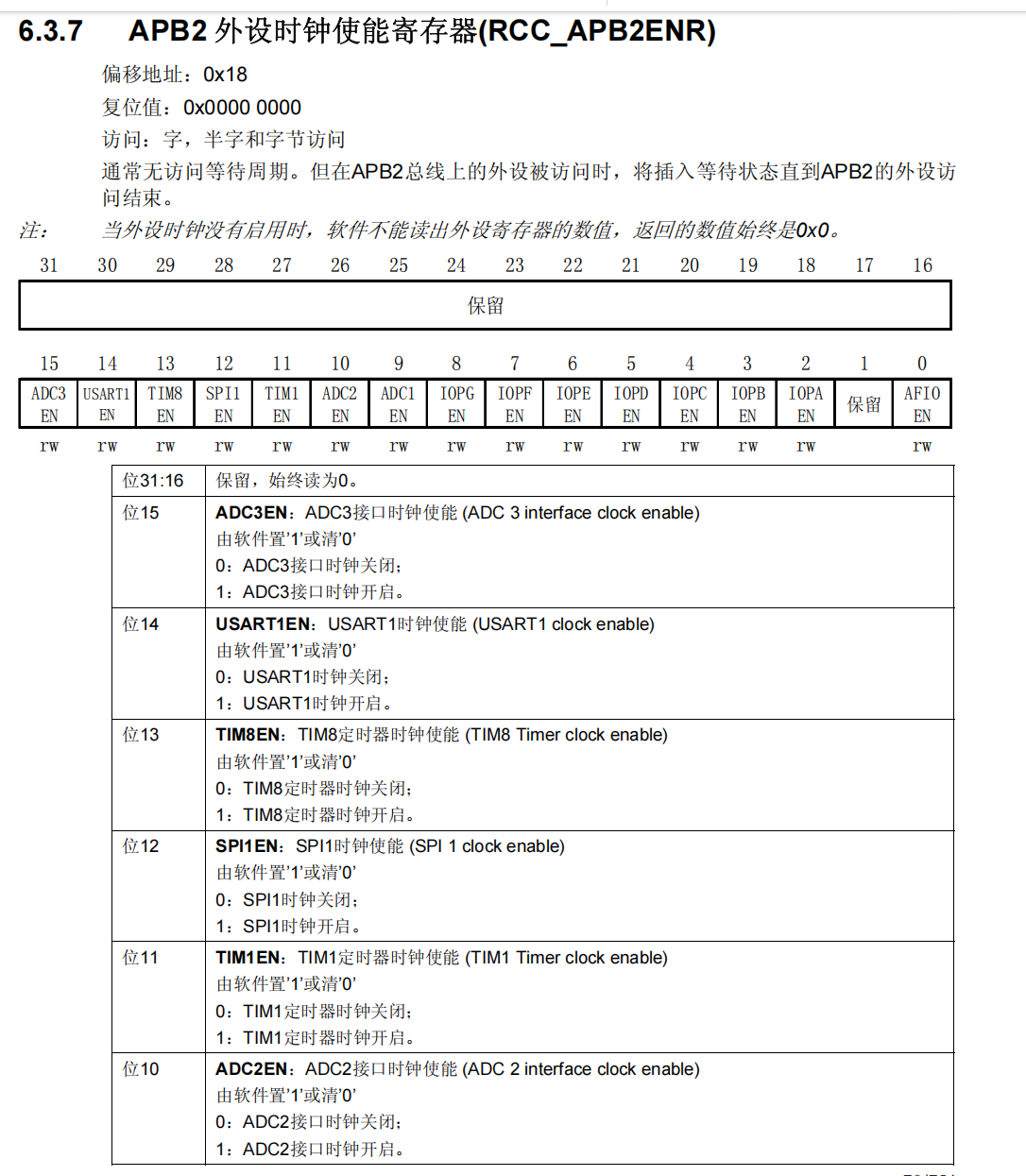

4.那么按照上图只需要打开APB2即可，打开时钟APB2
首先分析时钟需要打开的时钟

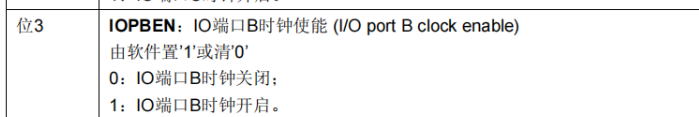

IO Port B Enable
（即：GPIO 端口 B 使能）
所以要打开IOPBEN和IPEEN

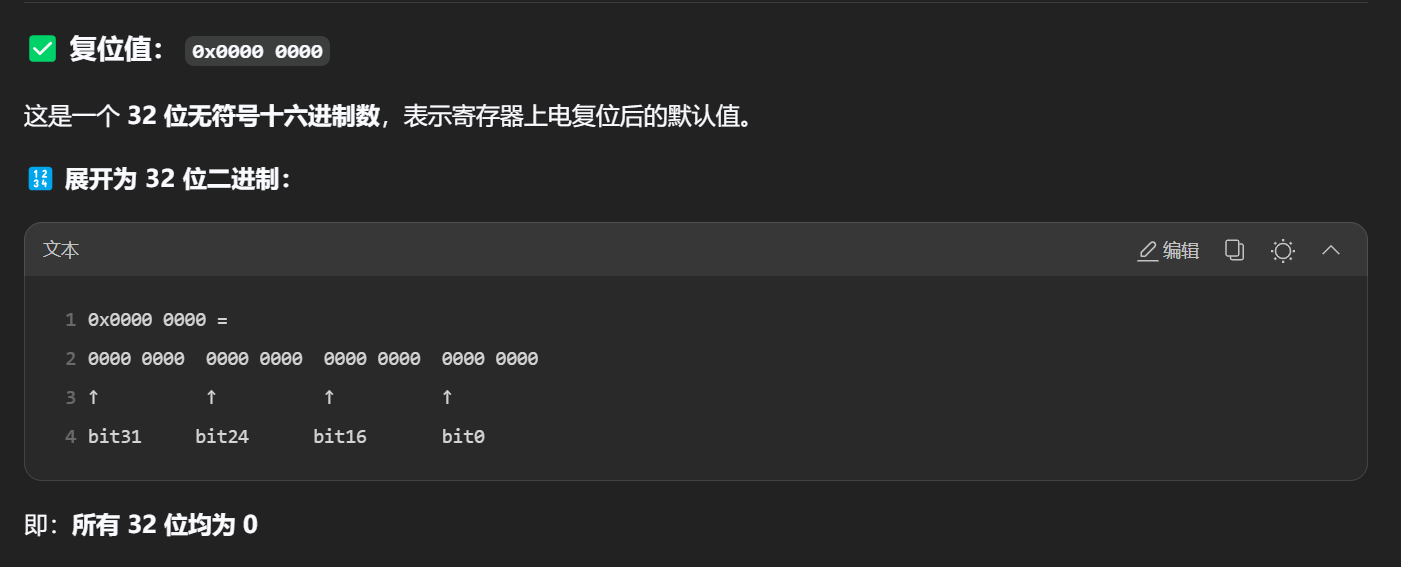

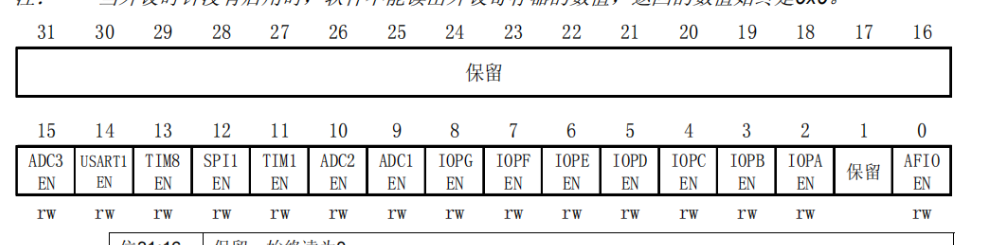

根据复位值按照32位展开
生成掩码时，完全不碰寄存器（包括复位值）！
掩码是独立计算出来的常量，只用于后续的位操作。
然后没写占用四位，则每个占一位，而且需要让第三位和第六位为1
由于C语言特性只能对整体操作，那么这里就需要左移然后位或

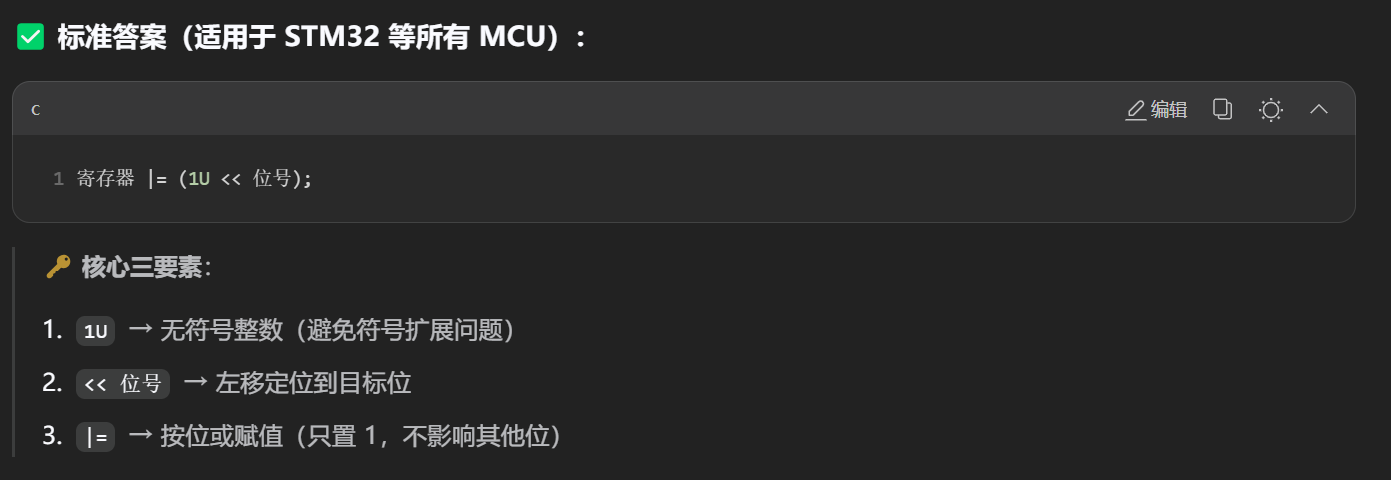

原理：先把1置于你要操作的位数
把1左移6位置，然后变为
然后使用操作位或操作
只要有一个是 1，结果就是 1

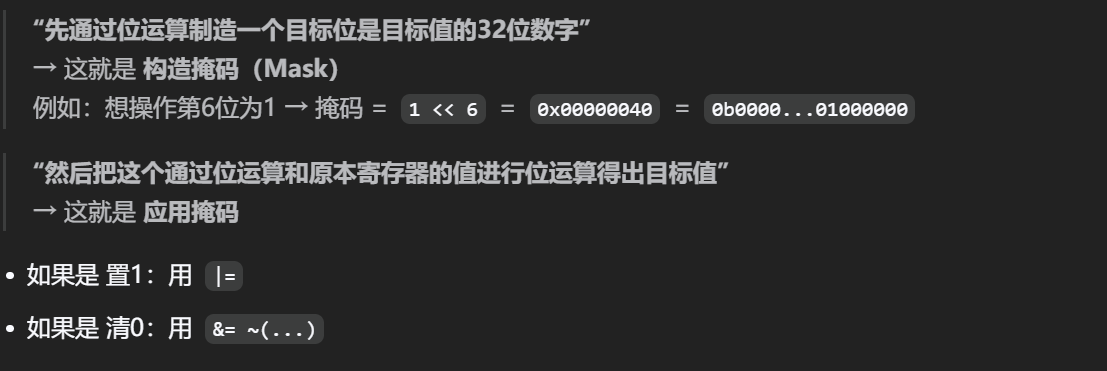

左移（<<）和右移（>>）的核心用途之一，就是构造一个"只有某一位是 1（或 0），其余位为 0（或 1）"的掩码（mask），然后与寄存器进行位运算，实现对特定位的设置、清除或检测。然后把这个掩码与寄存器当前值进行位运算得出目标值

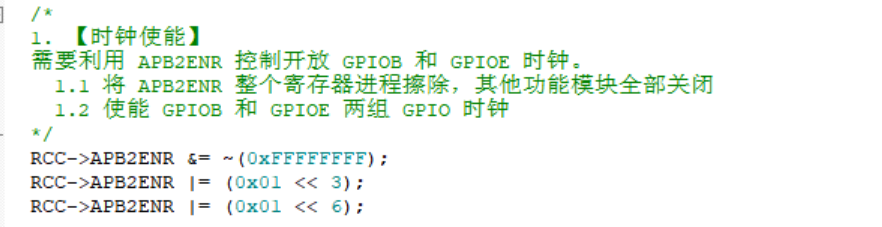

1.对时钟先进行清0
即为制作一个全为1的数然后取反即可
RCC->APB2ENR &= ~(0xFFFFFFFF);
1111 1111 1111 1111 1111 1111 1111 1111
取反后
0000 0000 0000 0000 0000 0000 0000 0000
2.然后第6位置1然后位或即可
按照上方的红色颜色的讲解
只要两个操作数的对应位中 有一个为 1，结果位就是 1。
只有当两个对应位 都为 0 时，结果位才是 0。

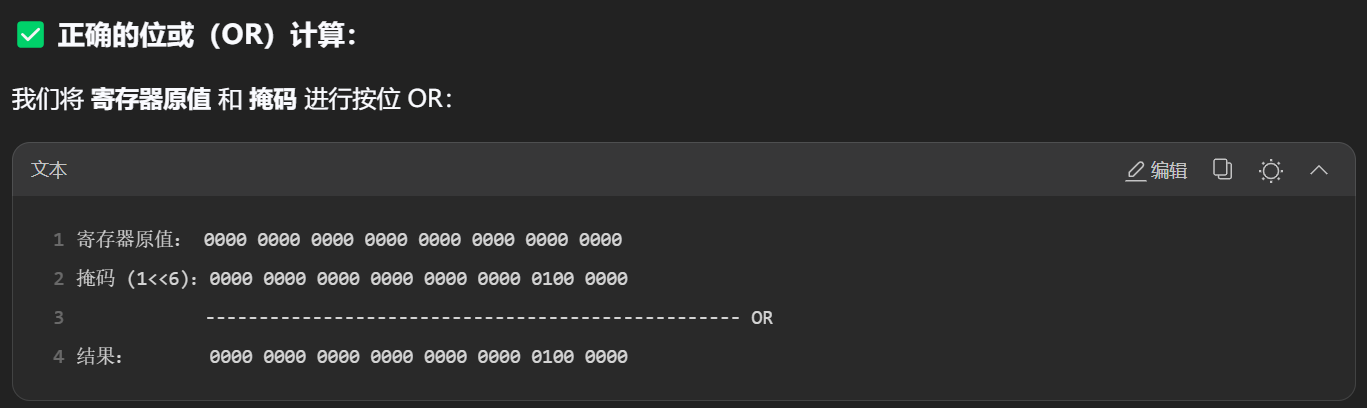

把 0000 0000 0000 0000 0000 0000 0000 1000
寄存器当前值进行位或操作
0000 0000 0000 0000 0000 0000 0000 0000
即得出结果
0000 0000 0000 0000 0000 0000 0000 1000
然后是操作
即可
上面就是打开时钟的

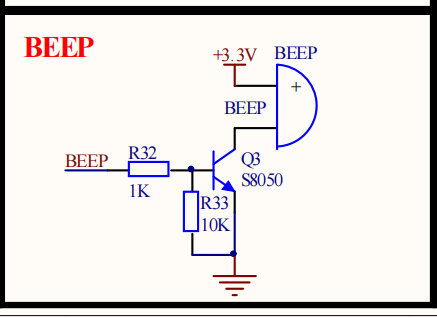

下面正式的点蜂鸣器，对应PB5直接分析模式然后直接开，按照中文手册的readme即可
#include "beep.h"
/*
* 初始化并打开蜂鸣器
* 配置 PB8 为通用推挽输出（2 MHz），并输出高电平
*/
void beep_open(void) {
// 使能 GPIOB 时钟（APB2ENR 第3位）
RCC->APB2ENR |= (1 << 3);
// 配置 PB8 为通用推挽输出（2MHz）
// PB8 对应 CRH 寄存器的 3:0 位（第 0~3 位）
GPIOB->CRH &= ~(0xF << 0); // 清除 PB8 的配置位
GPIOB->CRH |= (0x2 << 0); // 设置为 2MHz 推挽输出
// 输出高电平，开启蜂鸣器
GPIOB->BSRR = (1 << 8);
}
