■ 电总底层协议

编号	描述
1	异步串行协议 UART。缺省为 9600bps。传输方式为异步方式，起始位 1 位，数据位 8 位，停止位 1 位，无校验。
2
3	采用主从通信方式。
4
5
6
7	信息分两种类型：（1）由主机发出到从机的命令信息（简称命令信息）（2）由从机返回到主机的响应信息（简称响应信息）

■

■ 01. 信息类型

信息分两种类型：

（1）由主机发出到从机的命令信息（简称命令信息）

（2）由从机返回到主机的响应信息（简称响应信息）

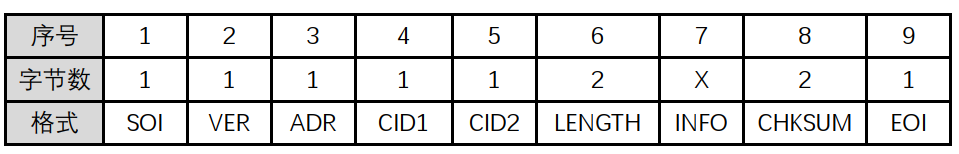

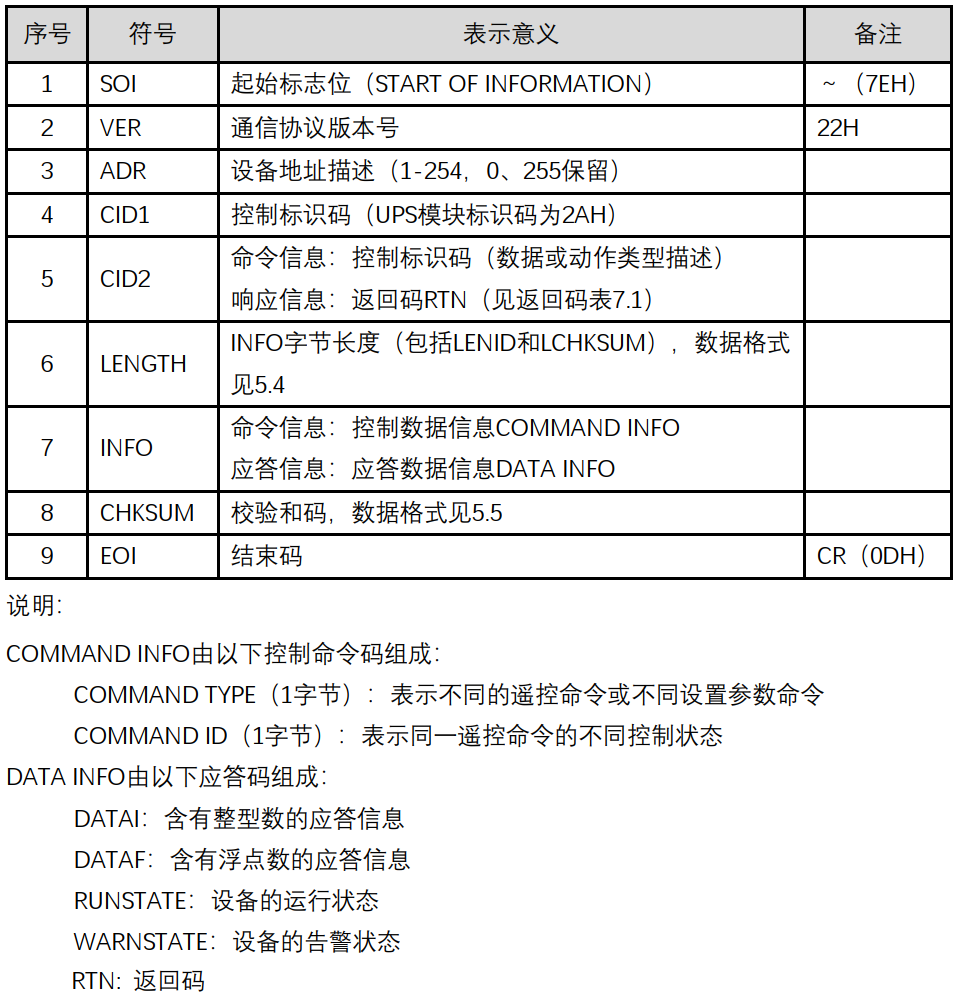

■ 02. 电总协议格式

序号	字段	字节数	说明	说明2
1	SOI （`0x7E`）	1	帧起始标志，固定为十六进制 `7EH`
2	VER	1	协议版本号
3	ADR	1	设备地址
4	CID1	1	控制字1
5	CID2	1	控制字2
6	LENGTH	2	数据长度（LENID + LCHKSUM）	LENGTH 数据格式: LENGTH共2个字节，由 LENID 和 LCHKSUM 组成，LENID表示INFO项的ASCII码字节数，当LENID = 0时，INFO为空，即无该项。 LENGTH传输中先传高字节，再传低字节，分四个ASCII码传送。校验码的计算： D11D10D9D8 + D7D6D5D4 + D3D2D1D0，求和后模16余数取反加1。例：INFO项的ASCII码字节数为18，即 LENID = 0000 0001 0010B = 18。 `LCHKSUM`: D11D10D9D8 + D7D6D5D4 + D3D2D1D0 = 0000B + 0001B + 0010B = 0011B，模16余数为 0011B，0011B取反加1 就是1101B，即 `LCHKSUM` 为1101B。可得： `LENGTH` 为1101 0000 0001 0010B，即D012H。
7	INFO	X	数据信息区，长度由LENGTH决定（可为空）	两个字节的整型数据传送顺序为先高字节后低字节。
8	CHKSUM	2	整个报文的校验和	CHKSUM的计算是除SOI、EOI和CHKSUM外，其他字符按ASCII码值累加求和，所得结果模65536余数取反加1。
9	EOI （`0xOD`）	1	帧结束标志，固定为十六进制 `0DH`

■ 03. 基本数据格式

基本格式中的各项 除SOI和EOI是以（ SOI = 7EH，EOI = 0DH）十六进制传输外，其余各项都是以ASCII码的方式传输， 每个字节用两个ASCII码表示，即高四位一个ASCII码表示，低四位用一个ASCII码表示。

例：CID2（控制字2 ） = 4BH，传送时顺序发送34H，42H。

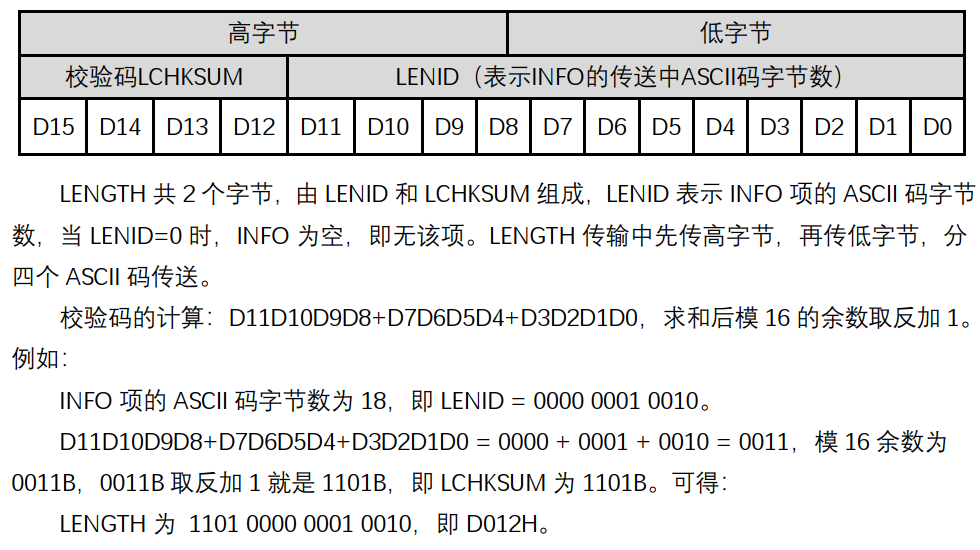

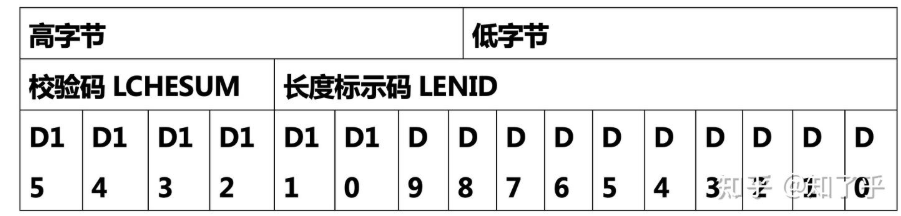

■ 04. LENGTH 数据格式

■ 05. CHKSUM（校验和）

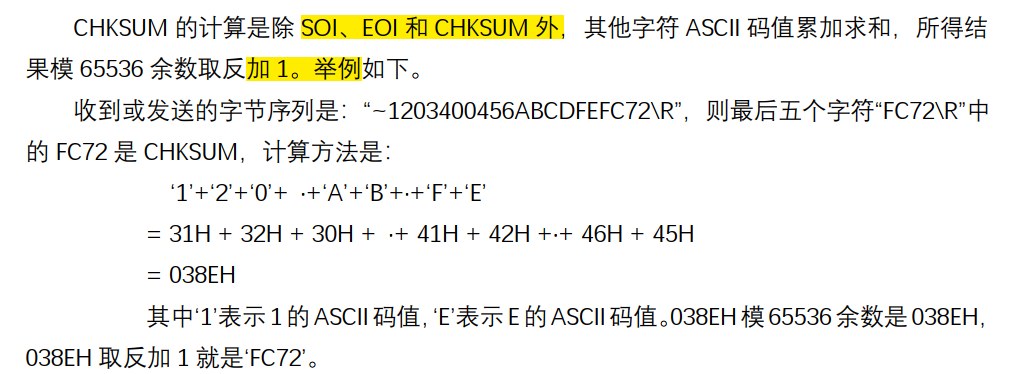

CHKSUM的计算是 除SOI、EOI和CHKSUM外 ，其他字符按ASCII码值累加求和，所得结果模65536余数取反加1。

■ 06. INFO 数据格式

■ 07. 说明

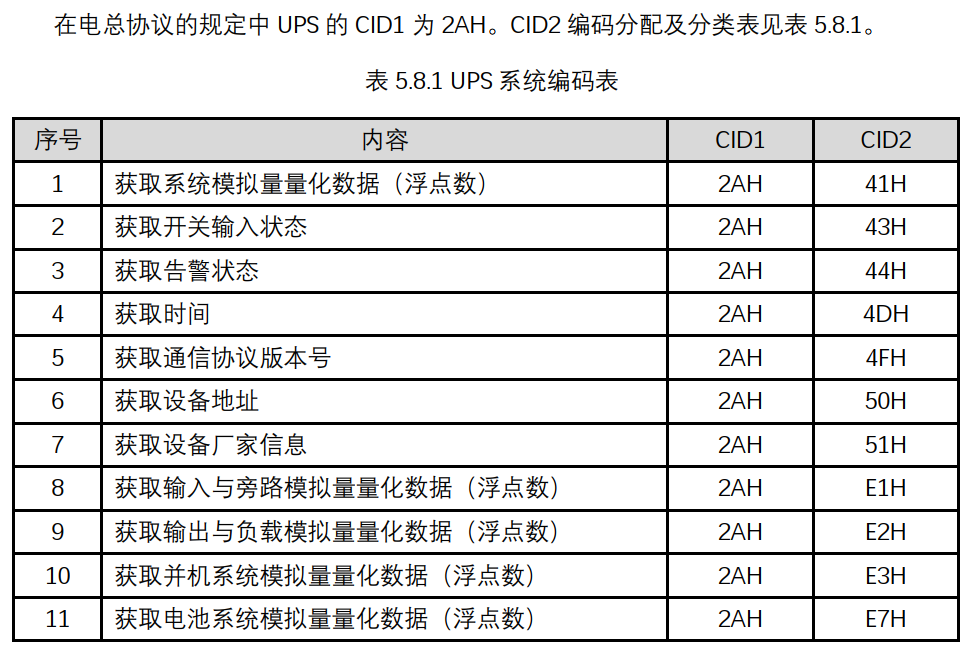

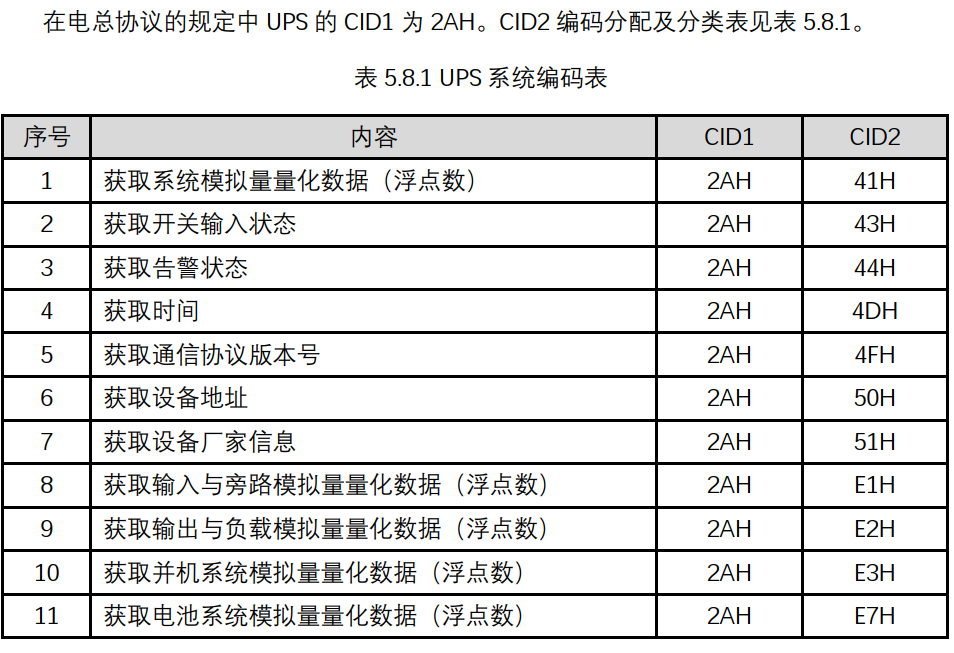

■ 08. 编码分类及定义

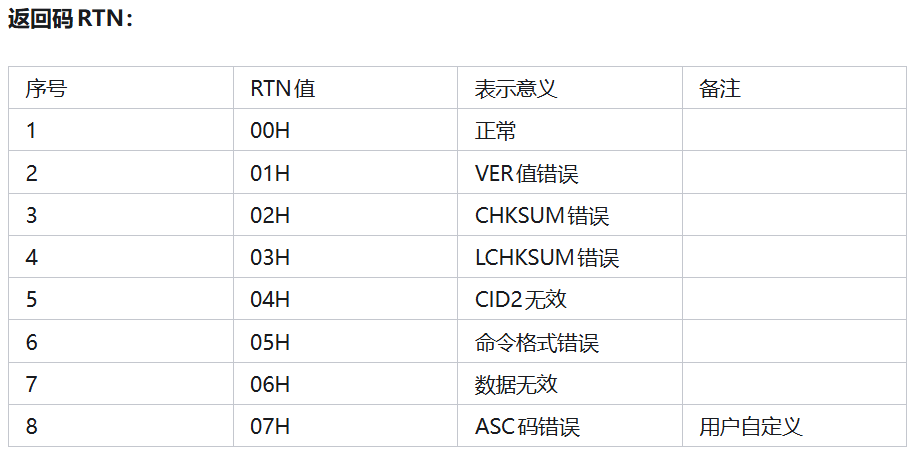

■ 09. 返回码RTN：

■ DATAINFO

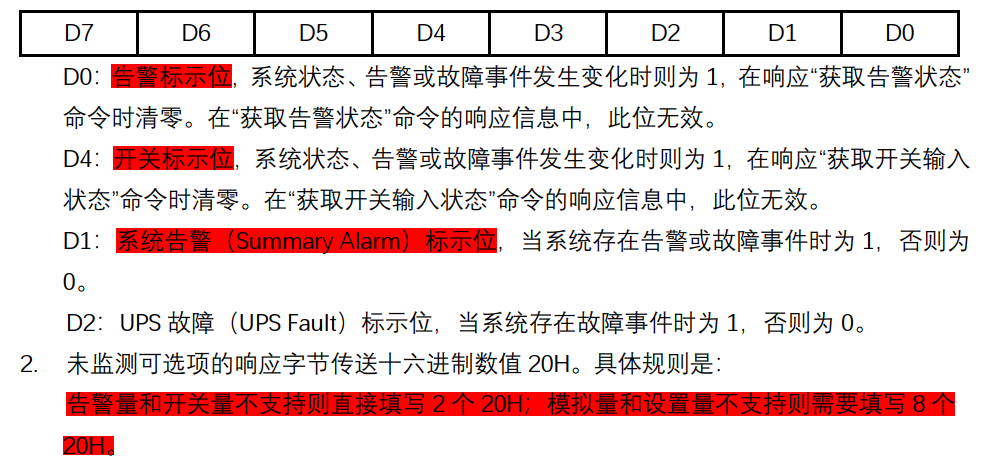

其 DATAINFO 字段首先为一标示字节 DATAFLAG，标示字节描述如下：

■ 01. DATAFLAG

■ 02. DATAF为UPS遥测量内容

■

■ 01. 通信的建立

后台不断发送设备查询命令，监控收到查询命令后返回设备地址，后台收到返回数据，建立连接。

c 复制代码

在这里插入代码片

■ 02.

■ 03.

■ 04.

■ 命令/响应信息详解

■ 01. 查询版本号（4FH）

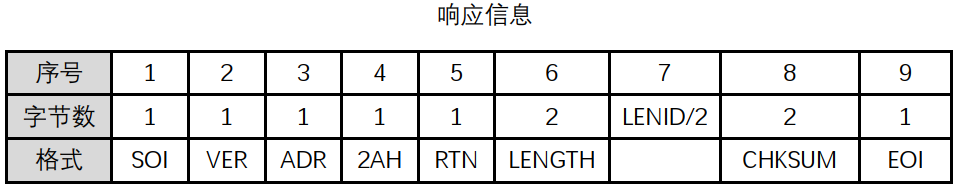

本帧为电总协议标准帧， CID2 为 4FH。

注： LENID = 00H。 VER为任意值。

注： LENID = 00H。设备监控收到改命令后，不判断收到命令的VER ，将协议的版本号填入到响应信息中的VER字段。

注意：该帧用于传UPS协议本身的版本号，比如V100就为1.0，传10H，而不是电总标准的版本号。

c 复制代码

[2026-06-16 13:27:26.471][发送]: 7e 32 31 30 31 32 41 34 46 30 30 30 30 46 44 38 46 0d (~21012A4F0000FD8F )

//查询版本号
7e 32 31 30 31 32 41 34 46 30 30 30 30 46 44 38 46 0d
~   2  1  0  1  2  A  4  F  0  0  0  0  F  D  8  F

//查询版本号                    INFO
             CID1 CID2    LENGTH    CHKSUM  EOI
 1    2    3    4    5    6    6    7    8    9
7e 3231 3031 3241 3446 3030 3030 4644 3846   0d
~    21   01   2A   4F   00   00   FD   8F

■ 02. 获取设备地址 50H

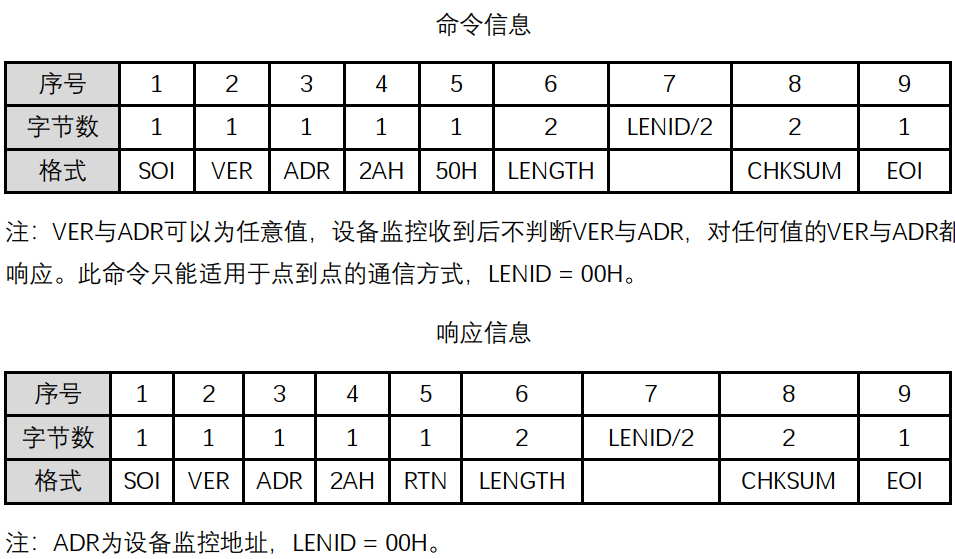

本帧为电总协议标准帧， CID2 为 50H

c 复制代码

[2026-06-16 14:19:29.624][发送]: 7e 32 31 30 31 32 41 35 30 30 30 30 30 46 44 41 34 0d (~21012A500000FDA4 )

■ 03.

■ 04.

■ 05.

■ 获取模拟量量化数据

采用浮点数。为了传输的灵活性，分成 5 个模拟量帧，包括电总标准模拟量帧 1 个和厂

家自定义帧 4 个，具体安排如下。

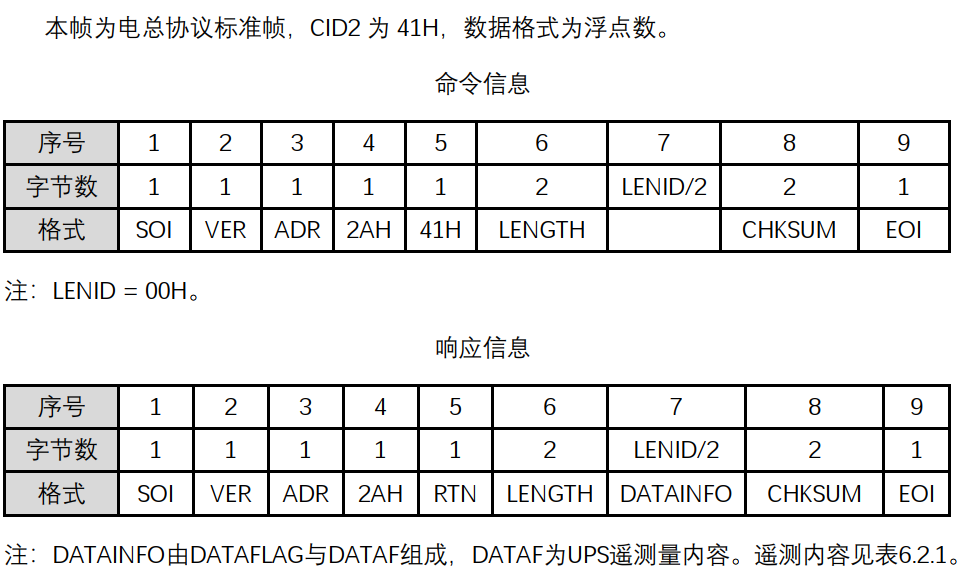

■ 01. 获取系统模拟量量化数据 41H

数据信息	描述
DATAINFO	DATAFLAG

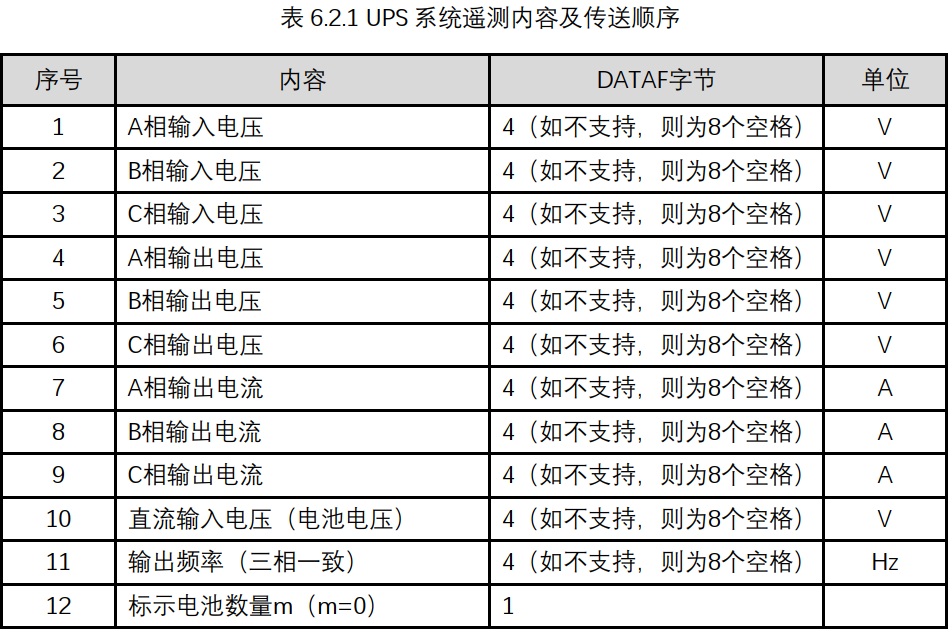

...	DATAF DATAF为UPS遥测量内容。

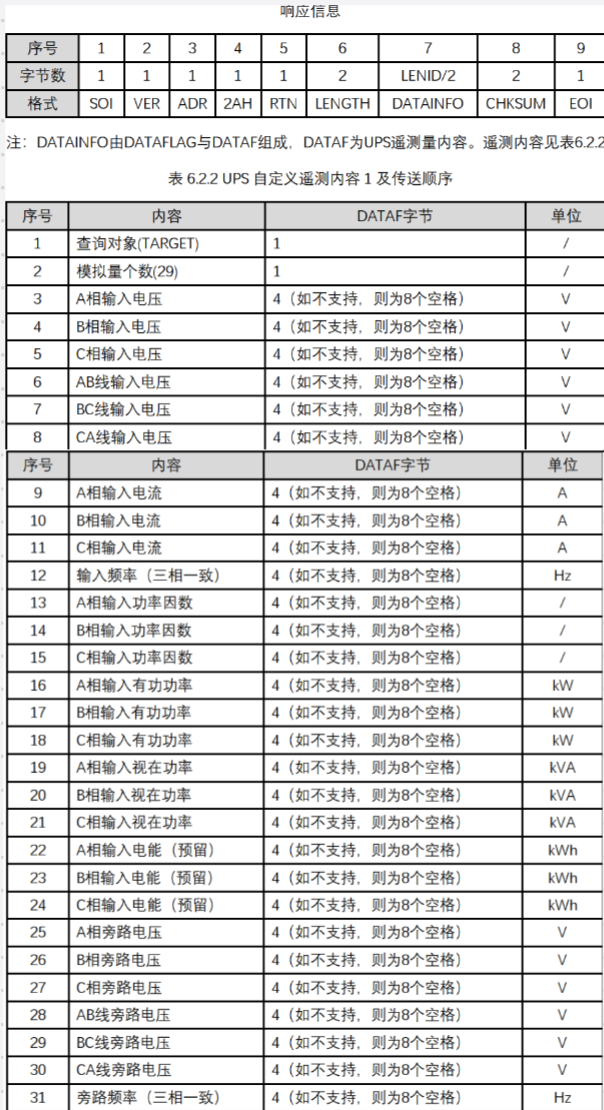

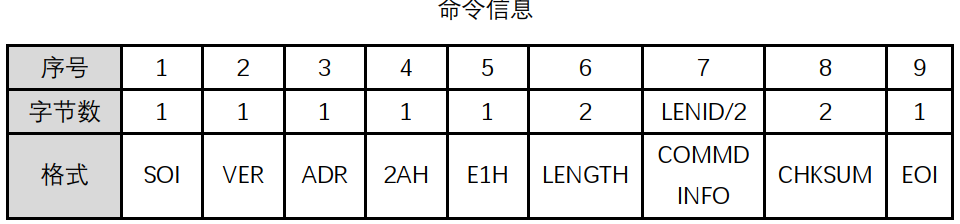

■ 02. 获取输入与旁路模拟量量化数据 E1H

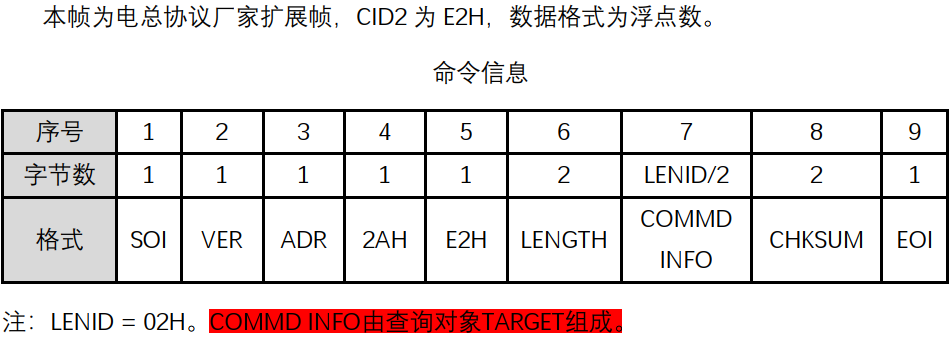

本帧为电总协议厂家扩展帧， CID2 为 E1H，数据格式为浮点数

■ 001. COMMD INFO

注： LENID = 02H。 COMMD INFO由查询对象TARGET组成。

■ 002. TARGET

TARGET 字段名称	位域范围	取值	意义描述	备注
UPS ID (并机编号)	高 3 位	0	本机	正常有效值
		其它	无效	保留字段
UPS COMPONENT (组件名称)	低 5 位	1 ~ 20	功率模块 1 ~ 功率模块 20	依次表示各功率模块
		23	系统	指代整个UPS系统
		其它	无效	保留字段

■ 003. 获取A项输入电压

c 复制代码

[2026-06-16 17:09:55.317][发送]: 7e 32 31 30 31 32 41 45 31 45 30 30 32 30 34 46 44 31 38 0d (~21012AE1E00204FD18 )

序号	字段名称	字节数	十六进制值	ASCII 值	含义说明
1	SOI	1	`7E`	`~`	起始标志位，固定为 `0x7E`
2	VER	2	`32 31`	`21`	协议版本号，表示 `2.1` 版本
3	ADR	2	`30 31`	`01`	设备地址，目标设备地址为 `01`
4	CID1	2	`32 41`	`2A`	控制标识码 1，固定为 `2A`（表示 UPS 设备类型）
5	CID2	2	`45 31`	`E1`	控制标识码 2，`E1H` 表示查询输入模拟量量化数据（与上条指令的 `E2H` 输出模拟量区分）
6	LENGTH	4	`45 30 30 32`	`E002`	INFO 字段长度： • `LENID = 0x002`（INFO 的 ASCII 字符数为 2） • 实际二进制数据长度为 1 字节（因每字节用 2 个 ASCII 字符表示）
7	INFO	2	`30 34`	`04`	核心查询参数（二进制值 `0x04`）： • 遥测量编号 = 4（根据协议定义，`4` 表示 B 相输入电压） • 注：`TARGET` 字段（UPS ID + COMPONENT）未显式指定，默认使用本机系统（`UPS ID=0`，`COMPONENT=23`）
8	CHKSUM	4	`46 44 31 38`	`FD18`	校验和： • 计算范围：`VER` → `INFO` 所有 ASCII 字符值累加（`32 31 30 31 32 41 45 31 45 30 30 32 30 34`） • 累加和 `0x02E8` → 模 `65535` 取反加 1 得 `0xFD18`
9	EOI	1	`0D`	`\r`	结束标志，固定为 `0x0D`

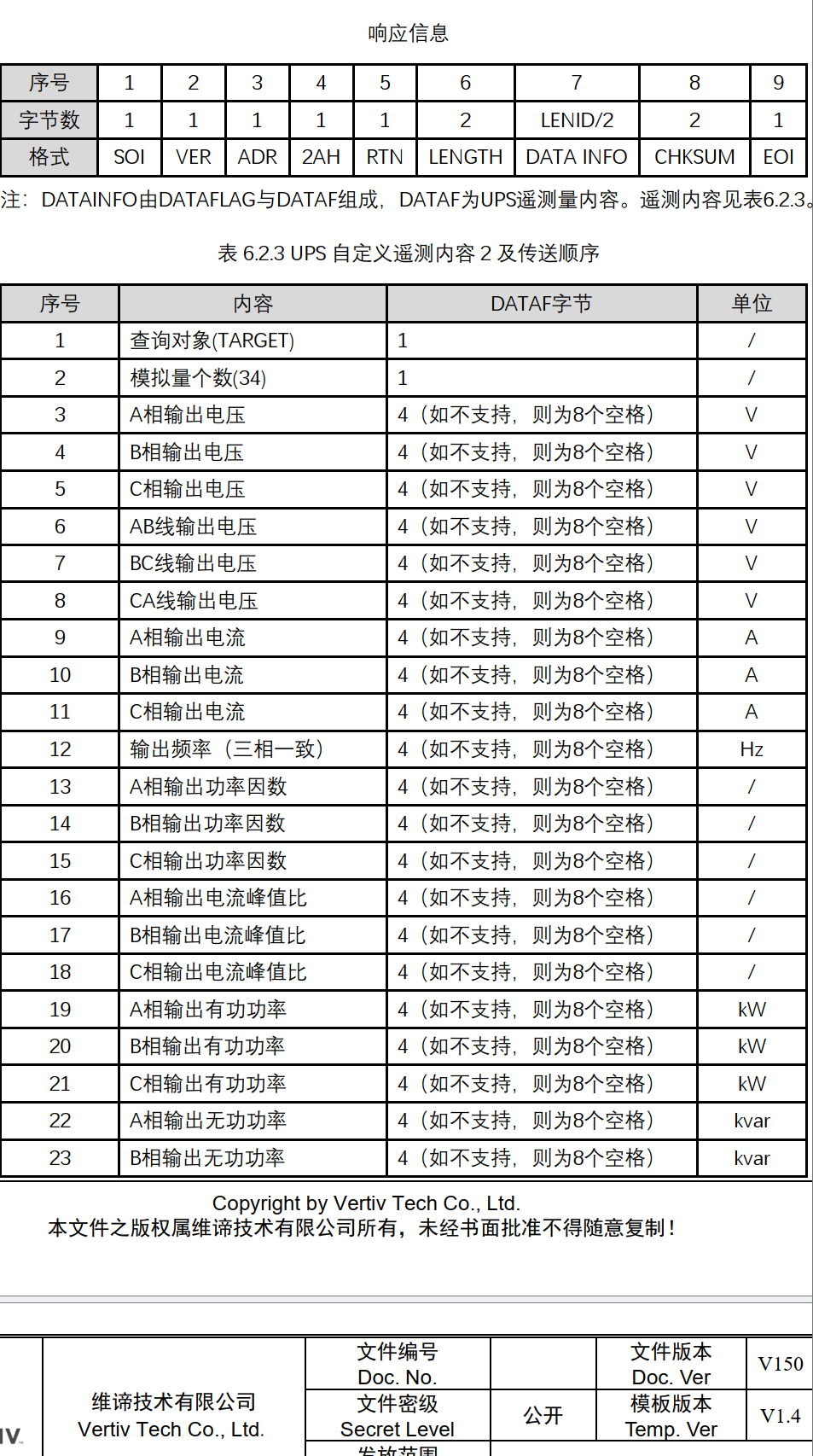

■ 03. 获取输出与负载模拟量量化数据 E2H

■ 001. COMMD INFO

注： LENID = 02H。 COMMD INFO由查询对象TARGET组成。

■ 002. TARGET

字段名称	位域范围	取值 (十进制)	意义描述	备注
UPS ID (并机编号)	高 3 位	0	本机	当前通讯的目标设备
		其它	无效	协议暂不支持查询并机系统中的其他从机
UPS COMPONENT (组件名称)	低 5 位	1 ~ 20	功率模块 1 ~ 20	依次对应系统中的具体功率模块
		23	系统	指代整台 UPS 系统（如查询系统级电压、频率等）
		其它	无效	保留字段，当前无定义

■ 003. 获取A项输出电压

c 复制代码

//获取本机ID A项输出电压
[2026-06-16 16:53:14.798][发送]: 7e 32 31 30 31 32 41 45 32 45 30 30 32 30 33 46 44 31 38 0d (~21012AE2E00203FD18 )

■ 004. 获取B项输出电压

c 复制代码

//获取本机ID B项输出电压
[2026-06-16 16:55:29.317][发送]: 7e 32 31 30 31 32 41 45 32 45 30 30 32 30 34 46 44 31 37 0d (~21012AE2E00204FD17 )

序号	字段名称	字节数	十六进制值	ASCII 值	含义说明
1	SOI	1	`7E`	`~`	起始标志位，固定为 `0x7E`
2	VER	2	`32 31`	`21`	协议版本号，表示 `2.1` 版本
3	ADR	2	`30 31`	`01`	设备地址，目标设备地址为 `01`
4	CID1	2	`32 41`	`2A`	控制标识码 1，固定为 `2A`（表示 UPS 设备类型）
5	CID2	2	`45 32`	`E2`	控制标识码 2，`E2H` 表示查询输出与负载模拟量量化数据
6	LENGTH	4	`45 30 30 32`	`E002`	INFO 字段长度： • `LENID = 0x002`（INFO 的 ASCII 字符数为 2） • 实际二进制数据长度为 1 字节（因每字节用 2 个 ASCII 字符表示）
7	INFO	2	`30 34`	`04`	核心查询参数（二进制值 `0x04`）： • 遥测量编号 = 4（根据协议定义，`4` 表示 B 相输出电压） • 注：`TARGET` 字段（UPS ID + COMPONENT）未显式指定，默认使用本机系统（`UPS ID=0`，`COMPONENT=23`）
8	CHKSUM	4	`46 44 31 37`	`FD17`	校验和： • 计算范围：`VER` → `INFO` 所有 ASCII 字符值累加（`32 31 30 31 32 41 45 32 45 30 30 32 30 34`） • 累加和 `0x02E9` → 模 `65535` 取反加 1 得 `0xFD17`
9	EOI	1	`0D`	`\r`	结束标志，固定为 `0x0D`
