CUAV V6X-V2 PX4 开发、C-RID 处理与 Jetson 部署教学

更新时间：2026-06-16

目标：从雷迅/CUAV 官方手册调研开始，建立一套可执行的 V6X-V2 + PX4 + C-RID + Jetson 开发路线，最终沉淀成 Jetson 可一键部署、可健康检查、可开机自启动的成熟脚本体系。

0. 最终路线一句话

不要一上来就把 C-RID、PX4、Jetson、自动任务、舵机、仿真全部混在一起调。正确顺序是：

text 复制代码

先确认 V6X-V2 硬件和 PX4 固件版本
再刷 PX4 v1.17+ 并完成基础传感器/电机/遥控配置
再打通 Jetson <-> V6X 的 MAVLink 通信
再接入 Offboard/MAVROS/ROS 控制
最后单独处理 C-RID：先工程通信，再合规固件/防篡改

核心原则：

text 复制代码

飞控安全优先
Jetson 只做上位计算和任务控制
C-RID 是合规模块，不是导航模块
PX4 默认固件能不能满足 C-RID 合规，要单独验证，不能口头假设

1. 调研阶段：先把手册读清楚

1.1 必读资料

必须先看这些官方资料：

CUAV Pixhawk V6X v2 控制器页面
- 关注硬件规格、接口、V6X 与 V6X-V2 区别。
- 关键结论：V6X-V2 是 V6X 的升级迭代，共用兼容载板，但固件互不兼容。
CUAV Pixhawk V6X/V6X-V2 PX4 用户手册
- 关注 PX4 版本要求、刷写方式、串口映射、编译目标。
- 关键结论：V6X-V2 兼容 PX4 v1.17.0 及以上。
- 关键编译目标：make cuav_fmu-v6x_default。
CUAV V6X 接线快速手册
- 关注 POWER、TELEM、CAN、ETH、M1-M8、A1-A8。
- 关键结论：TELEM1/2/3 接 MAVLink 外设；CAN1/CAN2 接 DroneCAN/UAVCAN 外设；V6X 不给舵机主动供电。
CUAV C-RID 产品手册
- 关注 C-RID 是 Remote ID 广播模块，不是导航模块。
- 支持 DroneCAN/UART(MAVLink)。
- 推荐 LGC 地面站配置。
- 合规模式下涉及特定 Remote ID 固件、防篡改存储和限制普通固件更新。
PX4 Remote ID 文档
- 关注 PX4 对 Open Drone ID 硬件的通用接入方式。
- 支持串口或 CAN。
- 串口常用 TELEM2。
- CAN 需要启用 DroneCAN。
MAVLink Open Drone ID 文档
- 理解 Remote ID 通过 MAVLink 传输 ID、位置、高度、操作员信息等。
- 理解广播层是 Wi-Fi/Bluetooth，飞控/Jetson 给模块的是 MAVLink/OpenDroneID 数据。

1.2 调研后必须形成的表格

第一天不要急着写代码，先整理这个表：

项目	当前判断	后续动作
飞控型号	CUAV Pixhawk V6X-V2	不用老 V6X 固件
PX4 版本	v1.17.0+	低版本不作为主线
PX4 编译目标	`cuav_fmu-v6x_default`	不用 `px4_fmu-v6x_default`
Jetson 通信	MAVLink 串口或以太网	第一版建议串口 TELEM2/TELEM1
C-RID 接口	CAN 或 UART(MAVLink)	优先按 C-RID 手册走 CAN，失败再测 UART
C-RID 地面站	LGC 推荐，QGC 可辅助	合规配置优先 LGC
舵机供电	飞控不供电	外接 BEC，共地
合规状态	不能仅靠模块判断合规	后续走独立合规清单

2. V6X-V2 硬件重点

2.1 V6X-V2 和老 V6X 不能混刷

必须记住：

text 复制代码

V6X-V2 和老 V6X 固件互不兼容

PX4 编译目标：

bash 复制代码

make cuav_fmu-v6x_default

不要用老 V6X 目标：

bash 复制代码

make px4_fmu-v6x_default

这类错误最危险：可能能编译，但板子目标不对，后面传感器、I/O、参数都可能出奇怪问题。

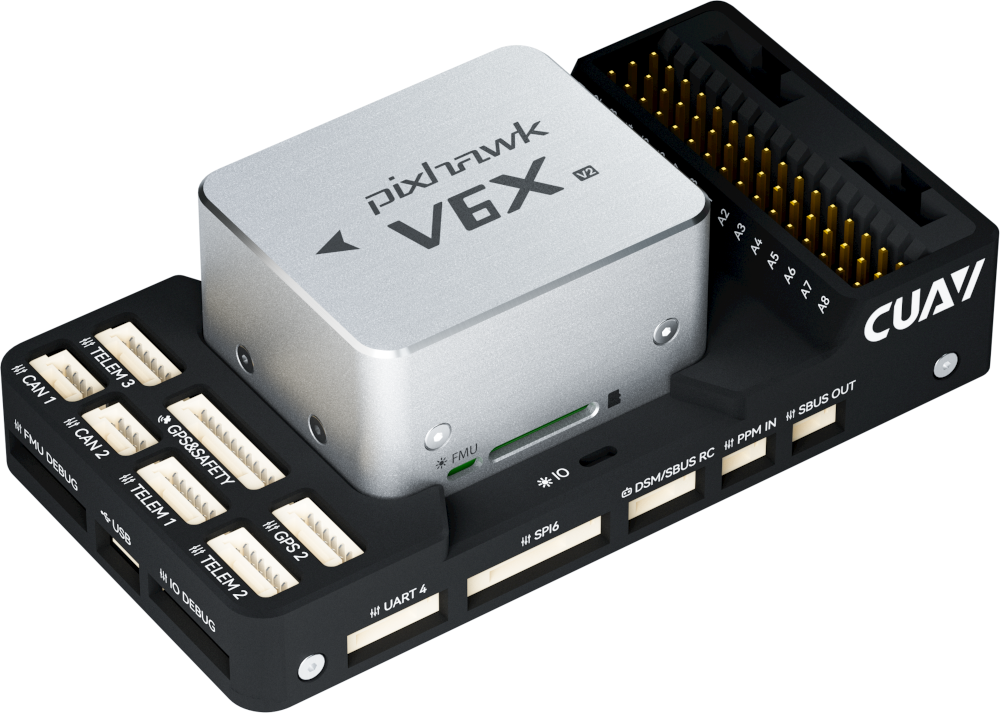

2.2 V6X-V2 关键接口

按开发用途分类：

接口	用途
`POWER C1/C2`	CAN PMU 电源模块
`POWER 1/2`	SMBus/I2C 电源模块
`GPS&SAFETY`	GPS、RTK、安全开关、蜂鸣器
`GPS2`	第二 GPS/RTK
`TELEM1/2/3`	MAVLink 数传、Jetson、Remote ID 串口外设
`CAN1/CAN2`	DroneCAN/UAVCAN 外设，如 CAN GPS、C-RID
`ETH`	以太网，可接任务计算机或高带宽载荷
`M1-M8`	IO PWM 输出，常接电调/舵机
`A1-A8`	FMU PWM/GPIO，支持部分高级输出
`USB`	刷固件、QGC/LGC 连接、调试
`TF CARD`	飞控日志

2.3 PX4 串口映射

CUAV PX4 手册给出的 V6X/V6X-V2 串口映射：

PX4 设备	板载接口
`/dev/ttyS0`	GPS
`/dev/ttyS1`	TELEM3
`/dev/ttyS2`	Debug Console
`/dev/ttyS3`	UART4 & I2C
`/dev/ttyS4`	TELEM2
`/dev/ttyS5`	PX4IO/RC
`/dev/ttyS6`	TELEM1
`/dev/ttyS7`	GPS2

建议分配：

text 复制代码

TELEM1：数传电台或备用 QGC
TELEM2：Jetson MAVLink 主链路
TELEM3：C-RID UART 备用或调试外设
CAN1/CAN2：C-RID DroneCAN 或 CAN GPS
ETH：后续 Jetson 高速链路，不作为第一阶段必选

如果 C-RID 走 CAN，Jetson 就优先用 TELEM2。

如果 C-RID 走 UART，Jetson 就用 TELEM1 或以太网/MAVLink Router。

2.4 舵机和 AUX 电源

V6X 不给舵机主动供电。

正确理解：

text 复制代码

AUX/M 排针上的 + 脚是电源轨接口
不是飞控内部给舵机输出大电流 5V

SG90 或投放舵机接法：

text 复制代码

BEC 5V  -> AUX/M 的 +
BEC GND -> AUX/M 的 -
舵机红线 -> +
舵机棕/黑 -> -
舵机黄/橙 -> Signal
飞控 GND 与 BEC GND 共地

PX4 Actuator 配置建议：

text 复制代码

电机：MAIN1-MAIN4 = Motor1-Motor4
舵机：AUX1/AUX2 = RC AUX1/RC AUX2 或 Peripheral via Actuator Set
舵机 PWM Rate = 50Hz
Disarmed = 1500
Min = 1200
Max = 1800
Center = 1500
Failsafe = 1500

3. PX4 固件开发路线

3.1 第一阶段：只刷官方/厂商推荐固件

目标：

text 复制代码

先让 V6X-V2 稳定跑 PX4，不改源码，不碰 C-RID 合规锁

动作：

QGC 或 LGC 识别飞控。
刷 V6X-V2 对应 PX4 v1.17+ 固件。
完成机架选择。
校准加速度计、陀螺仪、磁罗盘、遥控器、电调。
只做手动/定点基础飞行验证。

此阶段不接 C-RID 的原因：

text 复制代码

先排除飞控基础问题
否则后面无法区分是 PX4 没配好，还是 C-RID 阻止解锁

3.2 第二阶段：建立 PX4 源码工程

Ubuntu/Jetson 开发依赖大致如下：

bash 复制代码

sudo apt update
sudo apt install -y git python3-pip python3-venv python3-empy python3-numpy python3-yaml \
  ninja-build exiftool astyle ccache cmake build-essential genromfs

拉源码：

bash 复制代码

mkdir -p ~/px4_dev
cd ~/px4_dev
git clone https://github.com/PX4/PX4-Autopilot.git --recursive
cd PX4-Autopilot
git checkout v1.17.0
git submodule update --init --recursive

构建 V6X-V2：

bash 复制代码

make cuav_fmu-v6x_default

构建产物一般在：

text 复制代码

build/cuav_fmu-v6x_default/cuav_fmu-v6x_default.px4

本地刷写方式：

text 复制代码

QGC -> Firmware -> Advanced settings -> Custom firmware file -> 选择 .px4 文件

3.3 第三阶段：建立 PX4 参数基线

每次改参数前先导出：

text 复制代码

QGC -> Parameters -> Tools -> Save to file

建议保存这些版本：

text 复制代码

params_00_factory_after_flash.params
params_01_airframe_calibrated.params
params_02_mavlink_jetson_enabled.params
params_03_crid_engineering_test.params
params_04_crid_compliance_candidate.params

不要靠记忆改参数。PX4 开发最怕"昨天能解锁，今天不知道谁改坏了"。

4. Jetson 与 V6X-V2 通信路线

4.1 第一版推荐：MAVLink 串口

第一版优先用：

text 复制代码

Jetson UART/USB-TTL <-> V6X TELEM2

接线：

text 复制代码

Jetson TX -> TELEM2 RX
Jetson RX <- TELEM2 TX
Jetson GND <-> TELEM2 GND

注意：

text 复制代码

TX/RX 交叉
必须共地
电平必须匹配
不要把 Jetson 5V 随便灌进飞控信号口

PX4 参数方向：

text 复制代码

MAV_1_CONFIG = TELEM 2
MAV_1_MODE   = Onboard 或 Normal
MAV_1_RATE   = 0 或按带宽设置
SER_TEL2_BAUD = 与 Jetson 串口一致

具体参数名会随 PX4 版本略变，以 QGC 参数界面实际显示为准。

4.2 第二版：MAVLink Router

当 Jetson 既要接 QGC，又要接 ROS/MAVROS/MAVSDK，又要记录日志时，不要多个程序抢同一个串口。

推荐结构：

text 复制代码

V6X TELEM2 -> Jetson /dev/ttyTHS1
Jetson mavlink-routerd
  -> UDP 14550 给 QGC
  -> UDP 14540 给 MAVROS/MAVSDK
  -> 日志文件

这样串口只被 mavlink-routerd 占用，其他程序走 UDP。

4.3 第三版：以太网

V6X-V2 有 100M Ethernet PHY。以太网适合后期成熟系统：

text 复制代码

低延迟
高带宽
抗串口占用冲突
适合 Jetson 长期部署

但第一阶段不建议直接上以太网，因为排错复杂度高。先用 TELEM 串口把 MAVLink 链路打通。

5. C-RID 的正确理解

5.1 C-RID 是什么

C-RID 是 Remote ID 广播模块。

它做的事：

text 复制代码

广播无人机 ID
广播地面站/操作者信息
广播飞行数据
通过 Wi-Fi 或 Bluetooth 对外广播
通过 DroneCAN 或 UART(MAVLink) 接收飞控/地面站数据

它不做的事：

text 复制代码

不导航
不避障
不增强 GPS
不替代 RTK
不替代 PX4 飞控
不自动让系统合法商业化

5.2 C-RID 有两种模式

必须区分：

text 复制代码

工程通信模式
合规产品模式

工程通信模式：

text 复制代码

目标是让 PX4、C-RID、地面站之间能互相传 Remote ID 数据
可用于研发验证
不等于合规认证

合规产品模式：

text 复制代码

目标是满足 Remote ID 防篡改、唯一 ID、指定区域规则、不能绕过等要求
可能需要 CUAV/LGC 专用流程、特定固件、非易失/不可擦写 ID 存储
可能不能继续用普通 QGC 刷标准固件

5.3 为什么会出现"C-RID 不支持 PX4 默认固件"的感觉

原因不是一句"支持/不支持"能说清。

PX4 官方 Remote ID 文档说的是：

text 复制代码

PX4 可以和支持 Open Drone ID MAVLink 协议的 Remote ID 硬件配合
串口或 CAN 都可以接

CUAV C-RID 手册强调的是：

text 复制代码

C-RID 面向系统集成商/制造商
合规使用需要控制器运行带 Remote ID 功能的固件
需要写入不可篡改/不可擦除区域
配置不完整时可能不允许解锁
标准地面站普通刷固件流程可能不能继续使用

所以实际判断是：

text 复制代码

默认 PX4 固件可能能做 OpenDroneID 工程通信
但默认 PX4 固件不一定满足 CUAV C-RID 的合规防篡改产品流程

解决方案不是硬猜，而是分层测试。

6. C-RID 接入方案

6.1 方案 A：DroneCAN 接 C-RID

适用：

text 复制代码

按 CUAV C-RID 手册走
希望后续靠近合规产品流程
V6X CAN1/CAN2 有空

接线：

text 复制代码

C-RID CAN_H -> V6X CAN_H
C-RID CAN_L -> V6X CAN_L
C-RID 5V    -> V6X/CAN 5V 供电或独立稳定 5V
C-RID GND   -> V6X GND
安装天线

PX4 参数方向：

text 复制代码

UAVCAN_ENABLE = 非 0
保存并重启

检查：

C-RID LED 是否正常。
QGC/LGC 是否看到 DroneCAN 节点。
PX4 是否有 DroneCAN 相关日志。
LGC 是否能进入 C-RID 配置界面。
解锁前是否报 Remote ID mandatory data missing。

如果 CAN 不工作：

text 复制代码

先查 CAN 线序
再查终端电阻
再查供电 5V
再查 UAVCAN_ENABLE
再查是不是默认 PX4 固件没有 CUAV C-RID 所需完整支持

6.2 方案 B：UART/MAVLink 接 C-RID

适用：

text 复制代码

DroneCAN 识别失败
C-RID 明确支持 UART(MAVLink)
想先做工程通信验证

推荐接口：

text 复制代码

C-RID -> TELEM3
Jetson -> TELEM2

PX4 参数方向参考 Remote ID 串口配置：

text 复制代码

MAV_X_CONFIG = 对应 TELEM 口
MAV_X_MODE   = Normal
MAV_X_FORWARD = Enabled
SER_TELx_BAUD = C-RID 要求的波特率

注意：

text 复制代码

波特率以 C-RID 手册或 LGC 实测为准
不同 Remote ID 模块可能不同

6.3 方案 C：Jetson 中转 OpenDroneID

这是工程兜底方案，不是首选合规方案。

结构：

text 复制代码

V6X -> MAVLink -> Jetson
Jetson 读取位置/状态/ID
Jetson 生成 MAVLink OpenDroneID 消息
Jetson -> UART -> C-RID

优点：

text 复制代码

不强依赖 PX4 默认固件对某个 C-RID 的完整支持
Jetson 可控性强
方便记录和调试

缺点：

text 复制代码

可能不满足防篡改要求
可能不能作为商业合规最终方案
Jetson 崩溃会影响 Remote ID 数据流

只建议用于研发验证，不建议直接作为商业合规交付。

6.4 方案 D：CUAV/LGC 合规固件流程

如果目标是商业化合规，最终要走这条：

text 复制代码

联系 CUAV/雷迅确认 V6X-V2 + C-RID + PX4 的推荐固件和 LGC 流程
确认 Remote ID 写入和防篡改机制
确认不能被普通 QGC 标准固件覆盖
确认无地面站数据/无 Remote ID 数据时的解锁逻辑
确认法规区域：中国/欧盟/美国对应配置
确认生产序列号、UAS ID、操作者 ID 写入流程

不要自己随便改 PX4 就宣称合规。

7. C-RID 故障处理决策树

7.1 C-RID 接上后飞控不能解锁

按顺序查：

text 复制代码

1. QGC/LGC 解锁提示是什么
2. 是否提示 Remote ID 数据缺失
3. LGC 是否写入了操作区域、UAS ID、操作者/地面站信息
4. C-RID LED 是否显示配置成功
5. C-RID 是否被 PX4 识别为 CAN/UART 外设
6. PX4 固件是否是普通默认固件
7. 是否需要 CUAV 提供 Remote ID 功能固件

处理：

text 复制代码

如果只是研发飞行：先拔掉 C-RID，恢复普通 PX4，完成飞控基础测试
如果要验证 C-RID：单独开 C-RID 分支，不要和飞控基础调参混在一起
如果要合规：走 LGC/CUAV 指定固件和写入流程

7.2 C-RID 在 CAN 上没有反应

检查：

text 复制代码

供电 4.7-5.2V
CAN_H/CAN_L 是否反
GND 是否共地
天线是否安装
PX4 UAVCAN_ENABLE 是否开启
是否重启飞控
CAN 总线是否已有冲突设备

7.3 QGC 看不到 Remote ID

判断：

text 复制代码

QGC 能看 PX4 不等于 QGC 能完整配置 C-RID
C-RID 手册推荐 LGC，优先用 LGC 做 Remote ID 信息配置

处理：

text 复制代码

QGC 用于 PX4 飞控调参
LGC 用于 CUAV/C-RID 相关配置
两者不要同时抢同一个连接口

7.4 PX4 默认固件能飞，但接 C-RID 后流程不通

结论：

text 复制代码

这不是 Jetson 问题
也不是 C-RID 硬件一定坏
大概率是默认 PX4 工程通信能力和 CUAV C-RID 合规流程之间不匹配

解决：

text 复制代码

短期：C-RID 拆出来单独验证，不影响 PX4 飞控主线
中期：用 LGC + CUAV 推荐固件验证 C-RID
长期：建立合规固件分支和普通研发固件分支

8. Jetson 部署架构

8.1 最终 Jetson 目录结构

建议目录：

text 复制代码

~/uav_stack/
  config/
    vehicle.env
    px4.params
    crid.env
    mavlink-router.conf
  scripts/
    00_collect_manual_notes.sh
    01_prepare_jetson_base.sh
    02_install_mavlink_router.sh
    03_install_ros_mavros.sh
    04_config_px4_params.py
    05_check_px4_link.py
    06_check_crid_status.py
    07_install_systemd_services.sh
    08_flight_readiness_check.sh
  services/
    mavlink-router.service
    uav-healthcheck.service
    uav-control.service
  logs/
  README.md

8.2 `vehicle.env`

bash 复制代码

# vehicle.env
VEHICLE_NAME=v6xv2_px4_jetson
FCU_SERIAL=/dev/ttyTHS1
FCU_BAUD=921600
QGC_UDP_IP=192.168.1.100
QGC_UDP_PORT=14550
LOCAL_MAVLINK_UDP=14540
ROS_DISTRO=noetic
USE_MAVROS=1
USE_CRID=0
CRID_MODE=disabled

说明：

text 复制代码

USE_CRID=0 是默认值
主飞控链路稳定后再改 USE_CRID=1

8.3 `crid.env`

bash 复制代码

# crid.env
CRID_LINK=can
CRID_CAN_PORT=CAN1
CRID_UART_PORT=
CRID_REGION=CN
CRID_REQUIRE_LGC=1
CRID_COMPLIANCE_MODE=0

说明：

text 复制代码

CRID_COMPLIANCE_MODE=0 代表工程测试
真正合规前必须改成独立流程，不能只改这个变量

9. Jetson 成熟脚本开发

9.1 `01_prepare_jetson_base.sh`

用途：安装基础工具、创建目录、检查系统。

bash 复制代码

#!/usr/bin/env bash
set -euo pipefail

ROOT="$HOME/uav_stack"
mkdir -p "$ROOT"/{config,scripts,services,logs}

sudo apt update
sudo apt install -y \
  git curl wget jq net-tools iproute2 can-utils \
  python3 python3-pip python3-venv python3-serial \
  build-essential cmake pkg-config htop tmux chrony

python3 -m pip install --user --upgrade pip
python3 -m pip install --user pymavlink MAVProxy

echo "[OK] base tools installed"
echo "[NEXT] edit $ROOT/config/vehicle.env"

9.2 `02_install_mavlink_router.sh`

用途：安装 MAVLink Router，避免多个程序抢串口。

bash 复制代码

#!/usr/bin/env bash
set -euo pipefail

sudo apt update
sudo apt install -y git meson ninja-build pkg-config gcc g++ systemd

cd /tmp
rm -rf mavlink-router
git clone https://github.com/mavlink-router/mavlink-router.git
cd mavlink-router
git submodule update --init --recursive
meson setup build .
ninja -C build
sudo ninja -C build install

echo "[OK] mavlink-router installed"

9.3 `mavlink-router.conf`

ini 复制代码

[General]
ReportStats=false
MavlinkDialect=common

[UartEndpoint fcu]
Device=/dev/ttyTHS1
Baud=921600

[UdpEndpoint qgc]
Mode=Normal
Address=192.168.1.100
Port=14550

[UdpEndpoint local]
Mode=Normal
Address=127.0.0.1
Port=14540

9.4 `mavlink-router.service`

ini 复制代码

[Unit]
Description=MAVLink Router for V6X-V2 PX4
After=network-online.target
Wants=network-online.target

[Service]
Type=simple
ExecStart=/usr/local/bin/mavlink-routerd -c /home/user/uav_stack/config/mavlink-router.conf
Restart=always
RestartSec=2
User=user

[Install]
WantedBy=multi-user.target

部署脚本里要自动替换 user：

bash 复制代码

sed -i "s#/home/user#$HOME#g" mavlink-router.service
sed -i "s#User=user#User=$USER#g" mavlink-router.service

9.5 `05_check_px4_link.py`

用途：Jetson 上确认 PX4 心跳和基础状态。

python 复制代码

#!/usr/bin/env python3
import time
from pymavlink import mavutil

conn = mavutil.mavlink_connection("udp:127.0.0.1:14540")
print("[INFO] waiting heartbeat...")
hb = conn.wait_heartbeat(timeout=10)
if hb is None:
    raise SystemExit("[FAIL] no PX4 heartbeat")

print(f"[OK] heartbeat system={conn.target_system} component={conn.target_component}")

deadline = time.time() + 5
seen = set()
while time.time() < deadline:
    msg = conn.recv_match(blocking=True, timeout=1)
    if not msg:
        continue
    seen.add(msg.get_type())

print("[INFO] messages:", ", ".join(sorted(seen)))
need = {"HEARTBEAT", "SYS_STATUS"}
missing = need - seen
if missing:
    raise SystemExit(f"[WARN] missing basic messages: {missing}")

print("[OK] PX4 MAVLink link looks alive")

9.6 `04_config_px4_params.py`

用途：用脚本设置 Jetson MAVLink 口参数。第一版只给出框架，不自动乱改所有参数。

python 复制代码

#!/usr/bin/env python3
from pymavlink import mavutil
import time

PARAMS = {
    # 按实际 PX4 参数界面确认后再放开。
    # "MAV_1_CONFIG": value_for_telem2,
    # "MAV_1_MODE": value_for_onboard_or_normal,
    # "MAV_1_RATE": 0,
    # "SER_TEL2_BAUD": value_for_921600,
}

conn = mavutil.mavlink_connection("udp:127.0.0.1:14540")
conn.wait_heartbeat(timeout=10)

if not PARAMS:
    print("[SAFE] no params written. Fill PARAMS after QGC confirms enum values.")
    raise SystemExit(0)

for name, value in PARAMS.items():
    print(f"[SET] {name}={value}")
    conn.mav.param_set_send(
        conn.target_system,
        conn.target_component,
        name.encode("utf-8"),
        float(value),
        mavutil.mavlink.MAV_PARAM_TYPE_REAL32,
    )
    time.sleep(0.2)

print("[DONE] reboot PX4 after parameter changes")

为什么不直接写死枚举值：

text 复制代码

PX4 参数枚举值随版本可能变化
V6X-V2 需要 v1.17+
脚本第一版应先读参/备份，再写参

成熟版可以做：

text 复制代码

读取所有参数
保存备份
检查目标 PX4 版本
检查板子 ID
再按版本映射写入

9.7 `06_check_crid_status.py`

用途：工程层确认 Remote ID 相关 MAVLink 消息是否出现。

python 复制代码

#!/usr/bin/env python3
import time
from pymavlink import mavutil

REMOTE_ID_MSGS = {
    "OPEN_DRONE_ID_ARM_STATUS",
    "OPEN_DRONE_ID_BASIC_ID",
    "OPEN_DRONE_ID_LOCATION",
    "OPEN_DRONE_ID_SYSTEM",
    "OPEN_DRONE_ID_OPERATOR_ID",
    "OPEN_DRONE_ID_MESSAGE_PACK",
}

conn = mavutil.mavlink_connection("udp:127.0.0.1:14540")
conn.wait_heartbeat(timeout=10)

print("[INFO] listening Remote ID MAVLink messages for 20s...")
deadline = time.time() + 20
seen = set()

while time.time() < deadline:
    msg = conn.recv_match(blocking=True, timeout=1)
    if not msg:
        continue
    t = msg.get_type()
    if t in REMOTE_ID_MSGS:
        seen.add(t)
        print("[RID]", t, msg)

if not seen:
    print("[WARN] no OpenDroneID MAVLink messages seen")
    print("[HINT] check C-RID connection, PX4 Remote ID support, LGC/QGC config")
else:
    print("[OK] seen:", ", ".join(sorted(seen)))

注意：

text 复制代码

看到消息 != 法规合规
没看到消息 != 模块一定坏
它只说明工程通信状态

9.8 `08_flight_readiness_check.sh`

用途：起飞前统一检查。

bash 复制代码

#!/usr/bin/env bash
set -euo pipefail

source "$HOME/uav_stack/config/vehicle.env"

echo "[1/7] serial device"
test -e "$FCU_SERIAL" && echo "OK: $FCU_SERIAL" || { echo "FAIL: no $FCU_SERIAL"; exit 1; }

echo "[2/7] mavlink-router service"
systemctl is-active --quiet mavlink-router && echo "OK" || { echo "FAIL: mavlink-router inactive"; exit 1; }

echo "[3/7] PX4 heartbeat"
python3 "$HOME/uav_stack/scripts/05_check_px4_link.py"

echo "[4/7] CPU load"
uptime

echo "[5/7] disk"
df -h "$HOME"

echo "[6/7] time sync"
timedatectl | grep -E "System clock synchronized|NTP service" || true

echo "[7/7] C-RID"
if [ "${USE_CRID:-0}" = "1" ]; then
  python3 "$HOME/uav_stack/scripts/06_check_crid_status.py" || true
else
  echo "SKIP: USE_CRID=0"
fi

echo "[DONE] readiness check complete"

9.9 `07_install_systemd_services.sh`

bash 复制代码

#!/usr/bin/env bash
set -euo pipefail

ROOT="$HOME/uav_stack"

sudo cp "$ROOT/services/mavlink-router.service" /etc/systemd/system/
sudo sed -i "s#/home/user#$HOME#g" /etc/systemd/system/mavlink-router.service
sudo sed -i "s#User=user#User=$USER#g" /etc/systemd/system/mavlink-router.service

sudo systemctl daemon-reload
sudo systemctl enable mavlink-router
sudo systemctl restart mavlink-router
sudo systemctl status mavlink-router --no-pager

10. Jetson 部署顺序

10.1 第一次部署

bash 复制代码

mkdir -p ~/uav_stack/scripts ~/uav_stack/config ~/uav_stack/services ~/uav_stack/logs
cd ~/uav_stack
bash scripts/01_prepare_jetson_base.sh
bash scripts/02_install_mavlink_router.sh
nano config/vehicle.env
nano config/mavlink-router.conf
bash scripts/07_install_systemd_services.sh
bash scripts/08_flight_readiness_check.sh

10.2 每次上电检查

bash 复制代码

systemctl status mavlink-router --no-pager
python3 ~/uav_stack/scripts/05_check_px4_link.py
bash ~/uav_stack/scripts/08_flight_readiness_check.sh

10.3 QGC 连接方式

QGC 在电脑上：

text 复制代码

QGC UDP 14550
Jetson mavlink-router 转发到电脑 IP:14550

不要让 QGC 和 Jetson 控制程序同时直连飞控串口。

11. PX4 Offboard 开发路线

11.1 第一版控制方式

如果 Jetson 使用 ROS1/EGO/MAVROS 主线：

text 复制代码

PX4 <-> MAVLink Router <-> MAVROS <-> ROS1 控制节点/EGO 桥接节点

常用话题：

text 复制代码

/mavros/state
/mavros/local_position/pose
/mavros/setpoint_position/local
/mavros/set_mode
/mavros/cmd/arming

第一版不要直接真机 Offboard 飞：

text 复制代码

先 SITL
再拆桨台架
再低高度限速
最后自动任务

11.2 第二版控制方式

如果后续完全走 PX4 v1.17 + ROS2：

text 复制代码

PX4 uXRCE-DDS <-> Micro XRCE Agent <-> ROS2 控制节点

这条路线适合纯 PX4/ROS2 项目，但如果当前 EGO 主线是 ROS1，第一版不要强行切 ROS2。工程上先跑通比追新接口重要。

12. C-RID 合规路线

合规不是一个参数，也不是装上 C-RID 就结束。

必须建立独立清单：

text 复制代码

无人机实名登记
产品唯一识别码/UAS ID
操作者 ID
Remote ID 广播区域配置
飞控防篡改固件
固件更新限制
地面站配置流程
飞行日志留存
空域/场地审批
保险/运营主体
操控资质

C-RID 在系统里的位置：

text 复制代码

它是合规广播链路的一环
不是全部合规

建议分支管理：

text 复制代码

branch/dev-px4-normal     普通研发固件，可快速刷写
branch/dev-crid-test      C-RID 工程通信测试
branch/release-rid-locked 合规候选固件，禁止随意刷写

一键安装脚本
参数备份脚本
健康检查脚本
systemd 自启动
日志轮转
异常重启
版本清单
离线部署包
恢复出厂脚本

14. 禁止事项

不要这样做：

不确认 V6X/V6X-V2 就刷固件。
不备份参数就批量改 PX4 参数。
把 C-RID 接上后不能解锁，就开始乱改 Jetson。
QGC、MAVROS、MAVSDK 同时抢一个串口。
用 V6X 的 5V 丝印判断舵机供电已经存在。
把 PX4 仿真截图任务和真机 C-RID 合规混为一谈。
宣称"装了 C-RID 就商业合规"。
在飞控基础飞行不稳时接入 Offboard 自动任务。

15. 最终交付物

成熟项目最后应交付：

text 复制代码

1. 官方资料调研表
2. 硬件接线图
3. PX4 固件版本和编译目标记录
4. PX4 参数基线文件
5. Jetson 一键安装脚本
6. MAVLink Router 配置
7. MAVLink 健康检查脚本
8. C-RID 工程测试记录
9. C-RID 合规候选流程
10. 起飞前检查清单
11. 异常恢复流程
12. 完整版本清单

16. 资料依据

根据你的需求，我已将相关技术文档的链接整理如下：

CUAV Pixhawk V6X v2 控制器说明

V6X-V2 是 V6X 升级迭代版本，固件互不兼容。

CUAV 官方中文文档 ：Pixhawk V6X v2智能控制器
CUAV 官方英文文档 ：Pixhawk V6X v2 Controller

CUAV PX4 固件指南

V6X-V2 兼容 PX4 v1.17.0 及以上，构建目标为 cuav_fmu-v6x_default。

CUAV 官方中文文档 ：PX4固件使用指南
CUAV 官方英文文档 ：PX4 Firmware Guide

CUAV V6X 接线快速指南

TELEM、CAN、ETH、M1-M8、A1-A8 用途；V6X 不给舵机主动供电。

PX4 用户指南（中文） ：CUAV Pixhawk V6X Wiring Quick Start

关键信息：A1~A8 用于连接相机快门/热靴、舵机等；舵机供电需外接 BEC（因 V6X 不给舵机供电）。

CUAV C-RID 手册

C-RID 支持 DroneCAN/UART(MAVLink)，用于 Remote ID 广播；推荐 LGC；合规流程涉及专用 Remote ID 固件和防篡改要求。

CUAV 官方中文文档 ：C-RID远程ID广播模块
CUAV 官方英文文档 ：C-RID module

PX4 Remote ID 文档

Remote ID 设备可通过串口或 CAN 接入；TELEM2 是常见串口选择；CAN 需要启用 DroneCAN。

PX4 用户指南（中文） ：Remote ID (Open Drone ID)

关键信息：PX4 从 v1.14 开始支持 Remote ID；CAN 连接需要 PX4 v1.15+ 版本。C-RID 通过 CAN 连接时，需设置 DID_CANDRIVER=1 等参数。

MAVLink Open Drone ID 文档

OpenDroneID 消息用于在飞控、地面站和 Remote ID 发射模块之间传输 ID、位置、高度、操作员等数据。

MAVLink 中文文档 ：Open Drone ID

关键消息：OPEN_DRONE_ID_BASIC_ID（ID信息）、OPEN_DRONE_ID_LOCATION（位置/高度/速度/方向）、OPEN_DRONE_ID_SYSTEM（操作员位置/多机信息）等。

补充说明

关于 C-RID 串口连接 ：CUAV 官方文档指出，通过 UART 连接 C-RID 需要自主编译固件或寻求 CUAV 技术支持，普通用户推荐使用 CAN 连接。
关于 LGC 地面站 ：文档推荐使用 LGC (CUAV Local Ground Control) 配置 C-RID 的 Remote ID 信息，而非 QGC。

CUAV V6X-V2 PX4 开发、C-RID 处理与 Jetson 部署教学
