Jenkins 图形化点击操作完整流程（Jenkins机 + 远程业务服务器）

全程只讲你需要手动点击、填写、配置 的操作，分两大阶段：一次性全局配置（管理员只做1次） 、项目任务配置（每个Java项目配1次） 、日常发布（每次部署只点1个按钮）。

前置说明

架构：

Jenkins服务器：负责拉代码、Maven打包生成jar
远程业务服务器：接收jar、停止旧服务、启动新jar
核心插件：Publish Over SSH（远程传文件+执行shell）、Maven Integration、Git Plugin

第一阶段：一次性全局配置（管理员操作，仅初次搭建做）

步骤1：点击安装必备插件

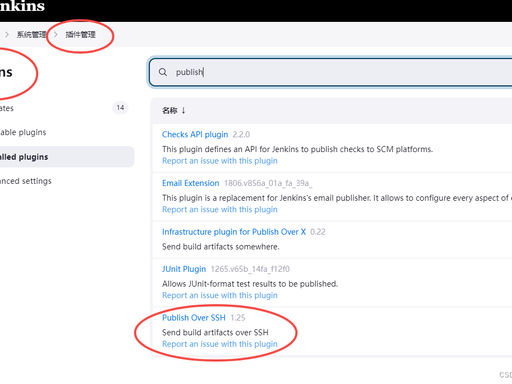

左侧菜单点击【系统管理】→【插件管理】
切换到【可用插件】，搜索3个插件并勾选：
- Maven Integration plugin
- Publish Over SSH
- Git Plugin
页面底部点击【安装 without restart】，等待全部安装成功
安装完成点击【返回首页】

步骤2：全局配置远程服务器SSH连接（关键）

左侧【系统管理】→【系统配置】，下拉页面找到 Publish over SSH 模块

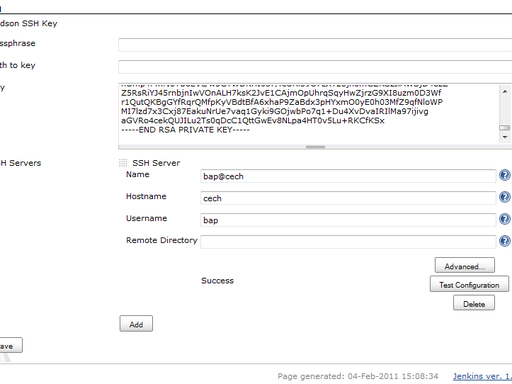

找到【SSH Servers】→ 点击【Add】新增远程服务器信息，逐项填写：
- Name：自定义名称（如prod-app-server，后面项目要选这个）
- Hostname：远程服务器IP地址
- Username：远程服务器登录账号（root/app）
- Remote Directory：远程接收jar的根目录，填/opt/app（远程机器要提前建好这个文件夹）
点【Advanced】展开登录验证：
- 勾选Use password authentication，输入远程服务器密码
右下角点击【Test Configuration】，出现Success代表连通成功
页面最底部点击【保存】，全局配置完成

第二阶段：新建/配置Java项目任务（每个项目配置1次）

步骤1：新建自由风格项目

Jenkins首页左侧点击【新建任务】

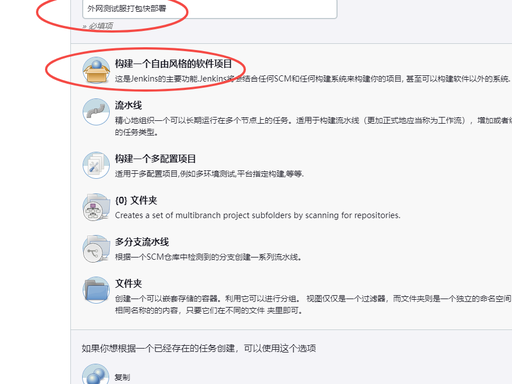

输入任务名称 → 选择【构建一个自由风格的软件项目】→ 点击【确定】进入项目配置页

步骤2：源码管理（拉Git代码）

下滑到【源码管理】，选择Git
Repository URL：填项目Git地址（gitee/gitlab/github）
Credentials：点击【添加】输入Git账号密码/密钥，选中凭证
Branches to build：填要打包的分支，如*/master
无需保存，继续往下配置

步骤3：构建步骤（Maven打包生成jar）

找到【构建】模块 → 点击【增加构建步骤】→ 选择【调用顶层Maven目标】
Goals 输入打包命令：

bash 复制代码

clean package -DskipTests

保存构建步骤，继续下滑

步骤4：构建后操作（上传jar到远程+启动服务，核心部署步骤）

找到【构建后操作】→ 点击【增加构建后操作步骤】

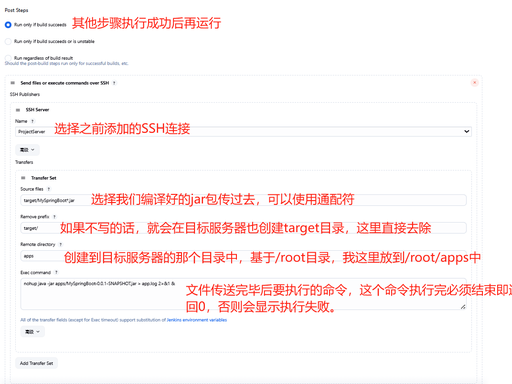

下拉选择：Send files or execute commands over SSH
SSH Server：下拉选中第一阶段配置好的远程服务器名称（prod-app-server）
点击【Advanced】展开文件传输配置，填写3个核心参数：
- Source files：target/*.jar（Jenkins本地打包生成的jar路径）
- Remove prefix：target（上传时自动去掉target文件夹，远程直接放jar）
- Remote directory：/opt/app（和全局配置的远程目录一致）
Exec command（远程服务器执行启停脚本，直接复制）：

shell 复制代码

# 1. 杀掉旧java进程
PID=$(ps -ef | grep java -jar /opt/app/*.jar | grep -v grep | awk '{print $2}')
if [ -n "$PID" ];then kill -9 $PID;fi
# 2. 后台启动新jar，输出日志
nohup java -jar /opt/app/*.jar --spring.profiles.active=prod > /opt/app/app.log 2>&1 &
sleep 3
# 健康检测（可选，验证启动）
curl http://127.0.0.1:8080/actuator/health

页面最底部点击【保存】，项目一次性配置全部完成

第三阶段：日常发布（每次更新代码只需要点1个按钮）

Jenkins首页点击你的项目名称，进入项目详情页
页面左侧直接点击【Build Now】（仅这一步手动点击）
自动执行全流程，无需任何手动操作：
1. Jenkins拉取Git最新代码
2. Maven执行打包，生成target/*.jar
3. SSH上传jar到远程/opt/app
4. 远程执行脚本：停旧服务→启动新jar
查看日志：点击构建记录#1/#2 → 【控制台输出】，看是否部署成功

区分：哪些是一次性配置、哪些是每次发布要操作

1. 只做1次（搭环境时）

插件安装
系统配置SSH远程服务器

2. 每个新项目做1次（新增服务时）

新建任务、配置Git源码
配置Maven打包步骤
配置SSH上传+远程启动脚本

3. 每次迭代发布（日常操作）

仅点击项目内【Build Now】

补充时序图（对应点击操作流程）

远程业务服务器 Jenkins服务端 JenkinsWeb页面运维/开发人员远程业务服务器 Jenkins服务端 JenkinsWeb页面运维/开发人员 #mermaid-svg-78aP9eJmxHO3Wt4j{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-78aP9eJmxHO3Wt4j .error-icon{fill:#552222;}#mermaid-svg-78aP9eJmxHO3Wt4j .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-78aP9eJmxHO3Wt4j .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-78aP9eJmxHO3Wt4j .marker{fill:#333333;stroke:#333333;}#mermaid-svg-78aP9eJmxHO3Wt4j .marker.cross{stroke:#333333;}#mermaid-svg-78aP9eJmxHO3Wt4j svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-78aP9eJmxHO3Wt4j p{margin:0;}#mermaid-svg-78aP9eJmxHO3Wt4j .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-78aP9eJmxHO3Wt4j text.actor>tspan{fill:black;stroke:none;}#mermaid-svg-78aP9eJmxHO3Wt4j .actor-line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-78aP9eJmxHO3Wt4j .innerArc{stroke-width:1.5;stroke-dasharray:none;}#mermaid-svg-78aP9eJmxHO3Wt4j .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-svg-78aP9eJmxHO3Wt4j .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-svg-78aP9eJmxHO3Wt4j #arrowhead path{fill:#333;stroke:#333;}#mermaid-svg-78aP9eJmxHO3Wt4j .sequenceNumber{fill:white;}#mermaid-svg-78aP9eJmxHO3Wt4j #sequencenumber{fill:#333;}#mermaid-svg-78aP9eJmxHO3Wt4j #crosshead path{fill:#333;stroke:#333;}#mermaid-svg-78aP9eJmxHO3Wt4j .messageText{fill:#333;stroke:none;}#mermaid-svg-78aP9eJmxHO3Wt4j .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-78aP9eJmxHO3Wt4j .labelText,#mermaid-svg-78aP9eJmxHO3Wt4j .labelText>tspan{fill:black;stroke:none;}#mermaid-svg-78aP9eJmxHO3Wt4j .loopText,#mermaid-svg-78aP9eJmxHO3Wt4j .loopText>tspan{fill:black;stroke:none;}#mermaid-svg-78aP9eJmxHO3Wt4j .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-svg-78aP9eJmxHO3Wt4j .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-78aP9eJmxHO3Wt4j .noteText,#mermaid-svg-78aP9eJmxHO3Wt4j .noteText>tspan{fill:black;stroke:none;}#mermaid-svg-78aP9eJmxHO3Wt4j .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-svg-78aP9eJmxHO3Wt4j .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-svg-78aP9eJmxHO3Wt4j .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-svg-78aP9eJmxHO3Wt4j .actorPopupMenu{position:absolute;}#mermaid-svg-78aP9eJmxHO3Wt4j .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-svg-78aP9eJmxHO3Wt4j .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-svg-78aP9eJmxHO3Wt4j .actor-man circle,#mermaid-svg-78aP9eJmxHO3Wt4j line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-svg-78aP9eJmxHO3Wt4j :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 一次性配置操作日常发布操作点击系统管理→插件管理安装SSH/Maven插件系统配置→Publish Over SSH添加远程服务器IP密码新建任务，配置Git、Maven打包、SSH部署脚本并保存进入项目，点击【Build Now】按钮触发构建任务git拉取代码 + mvn打包生成jarSSH上传target/*.jar至/opt/app执行shell脚本停旧进程、启动新jar返回启动日志/健康检测结果构建完成，展示控制台输出日志页面显示构建成功/失败状态

常见点击排错操作

部署失败：点击对应构建号 → 【控制台输出】查看报错
SSH连不上远程服务器：回到系统配置，点【Test Configuration】重测连通性
Jar找不到：检查构建步骤Maven命令是否正确，查看控制台打包日志
远程启动失败：登录远程服务器手动执行Exec command里的脚本测试
