嵌入式测试学习第 38 天：智能小家电嵌入式测试

踏着七彩祥云的小丑2026-06-18 9:32

智能小家电嵌入式测试

项目背景

模拟家用智能蒸烤箱 企业量产测试项目，属于典型带WiFi/触控屏/加热/蒸汽传感器的复杂小家电嵌入式产品。

主控硬件：STM32F103主控板、WiFi模组、NTC温度传感器、蒸汽水泵、上下加热管、触控按键、门体微动开关、EEPROM存储用户食谱；

固件：RTOS实时系统，支持本地烹饪程序、手机APP远程控制、OTA远程升级、断电记忆、故障自检；

执行标准：家电国标GB 4706.1、嵌入式可靠性企业规范、IoT智能设备通信规范。

覆盖项目测试全流程、硬件实拍、八大测试模块、真实故障案例、串口日志定位、验收标准 。

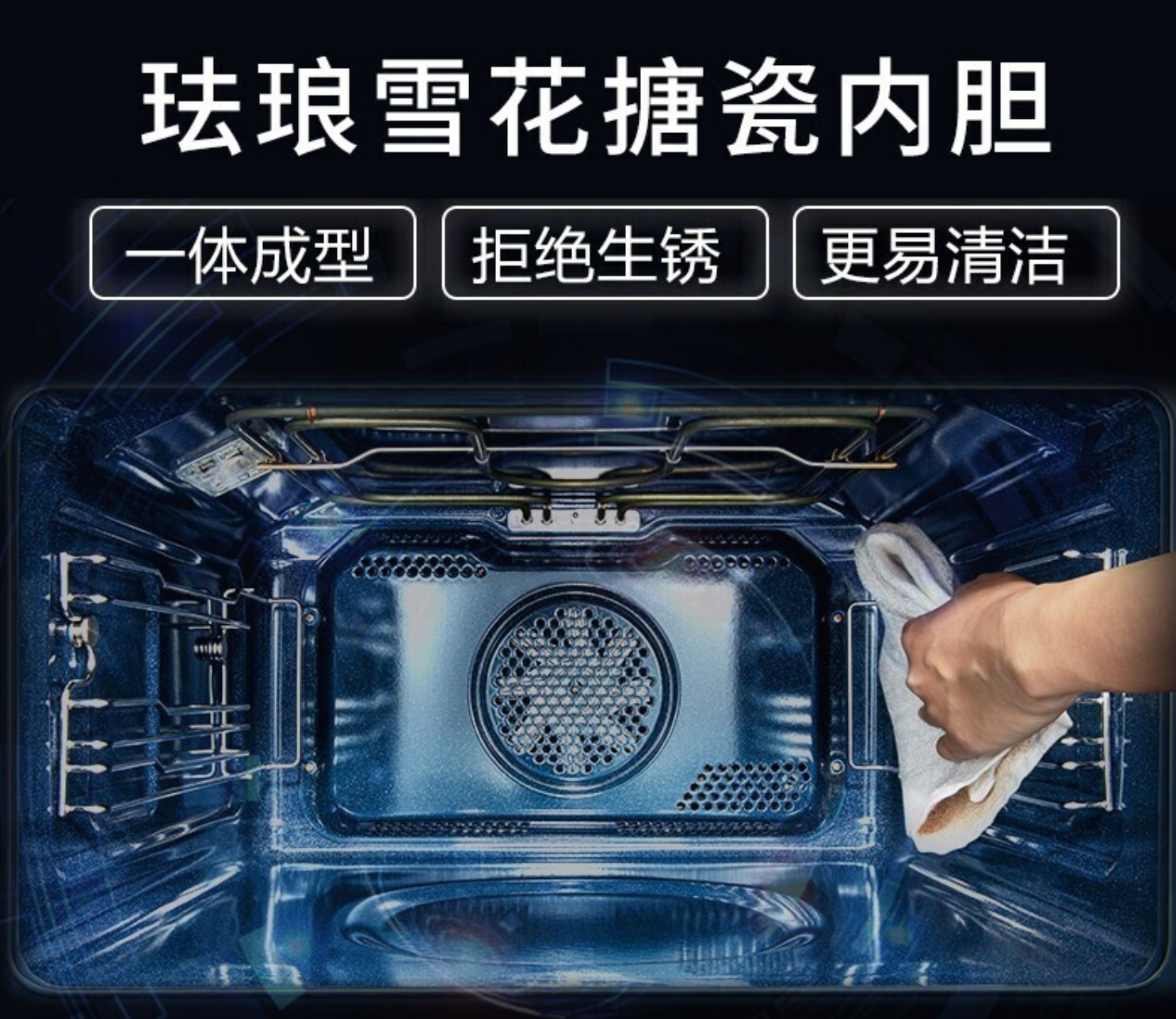

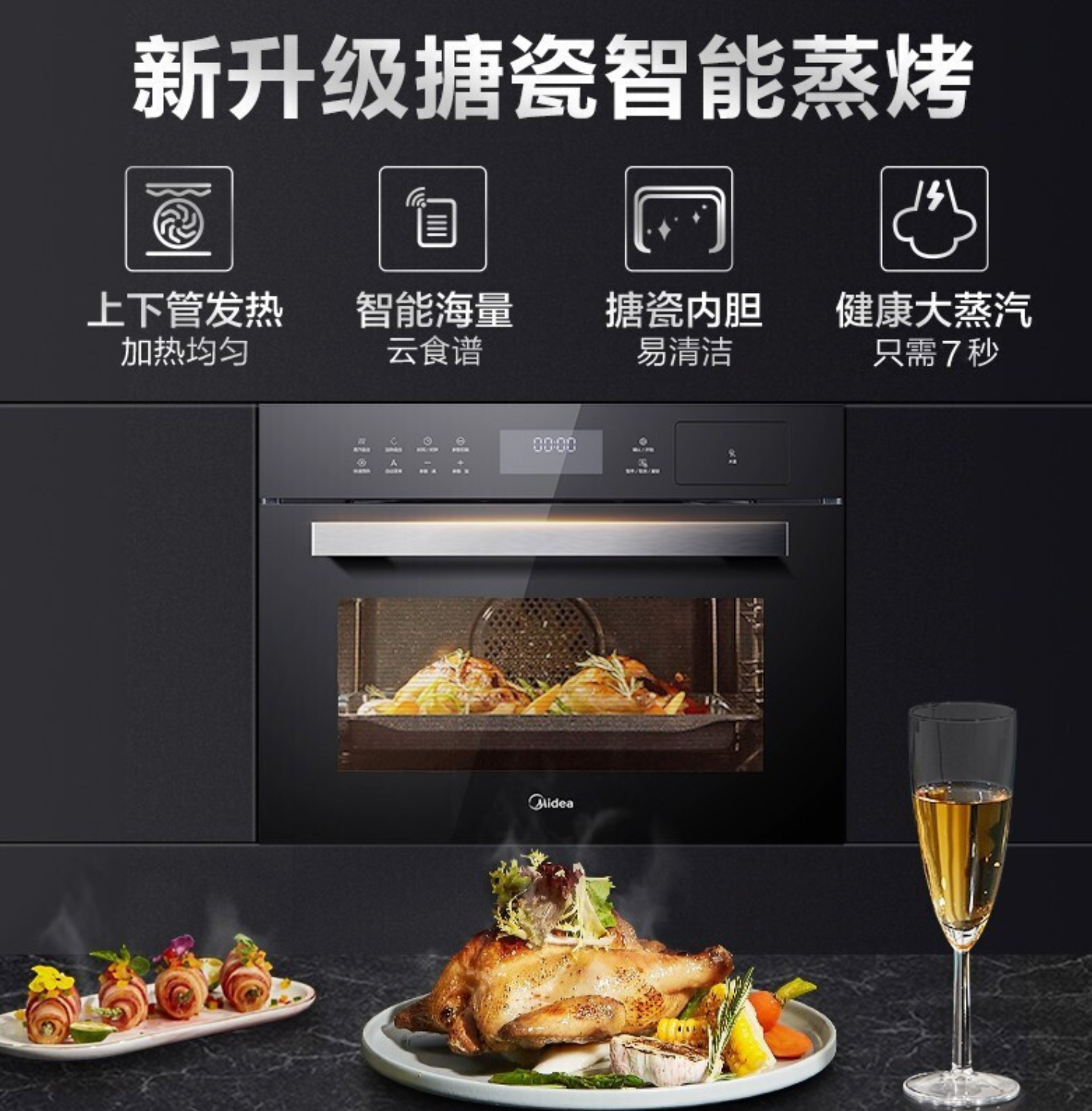

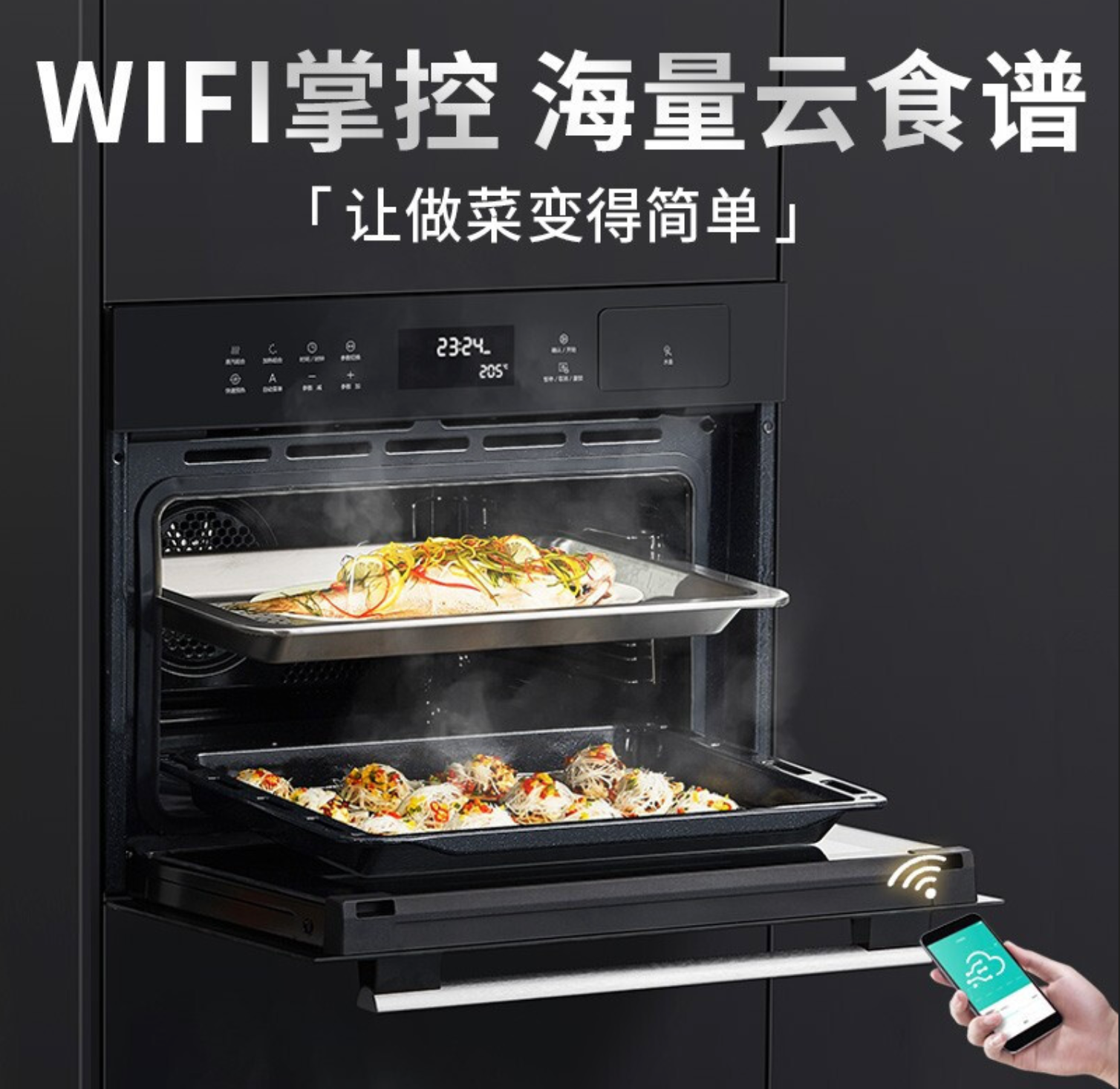

上图1：量产智能蒸烤箱整机，带触控彩屏、WiFi联网、多模式烹饪功能；

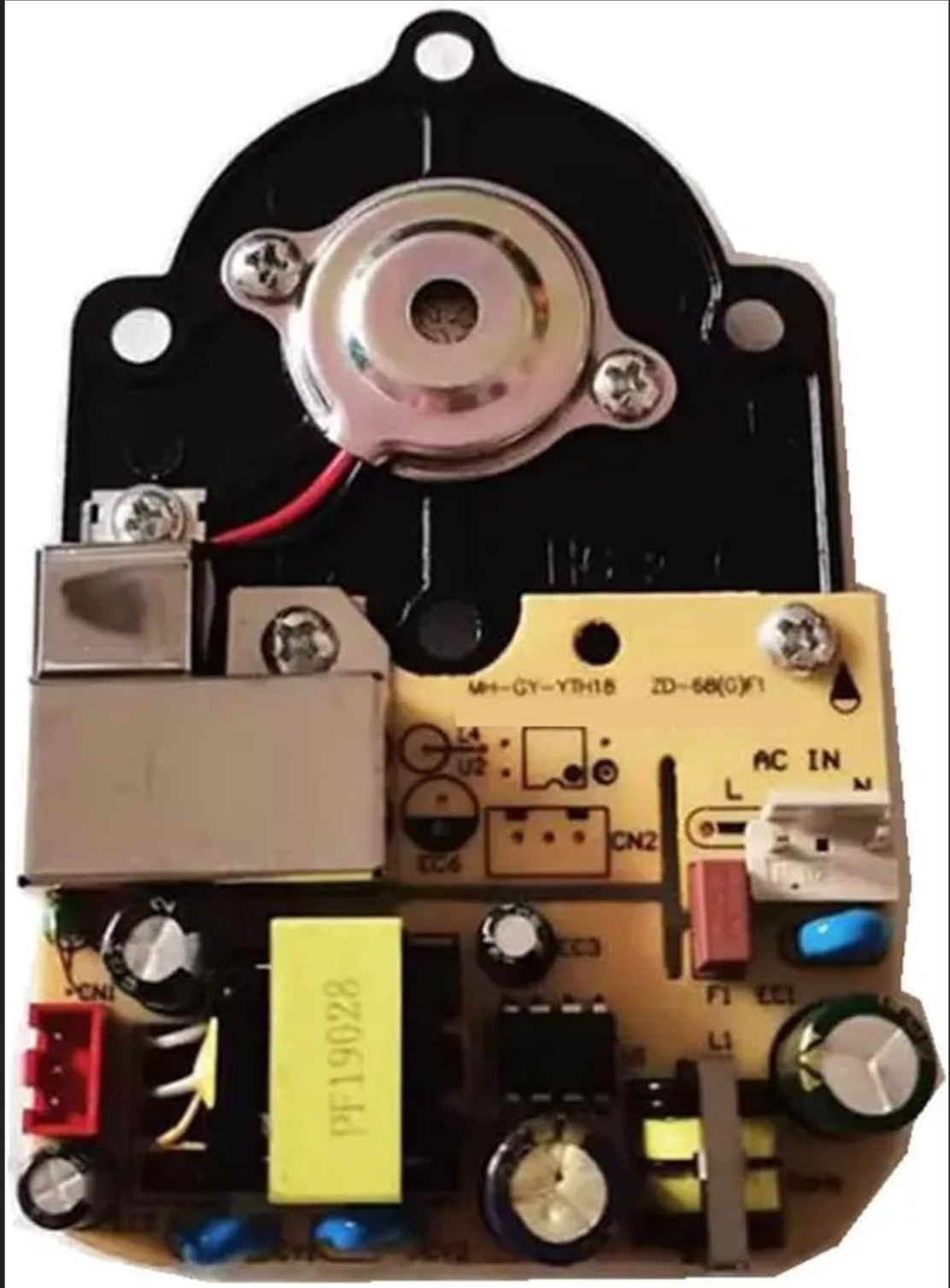

上图2：小家电通用主控电路板，集成电源、加热驱动、WiFi、传感器接口，是嵌入式测试核心被测对象。

一、企业小家电嵌入式测试完整项目流程

企业小家电嵌入式测试分为6个标准阶段，从需求到量产闭环，每一步对应测试工程师实际工作：

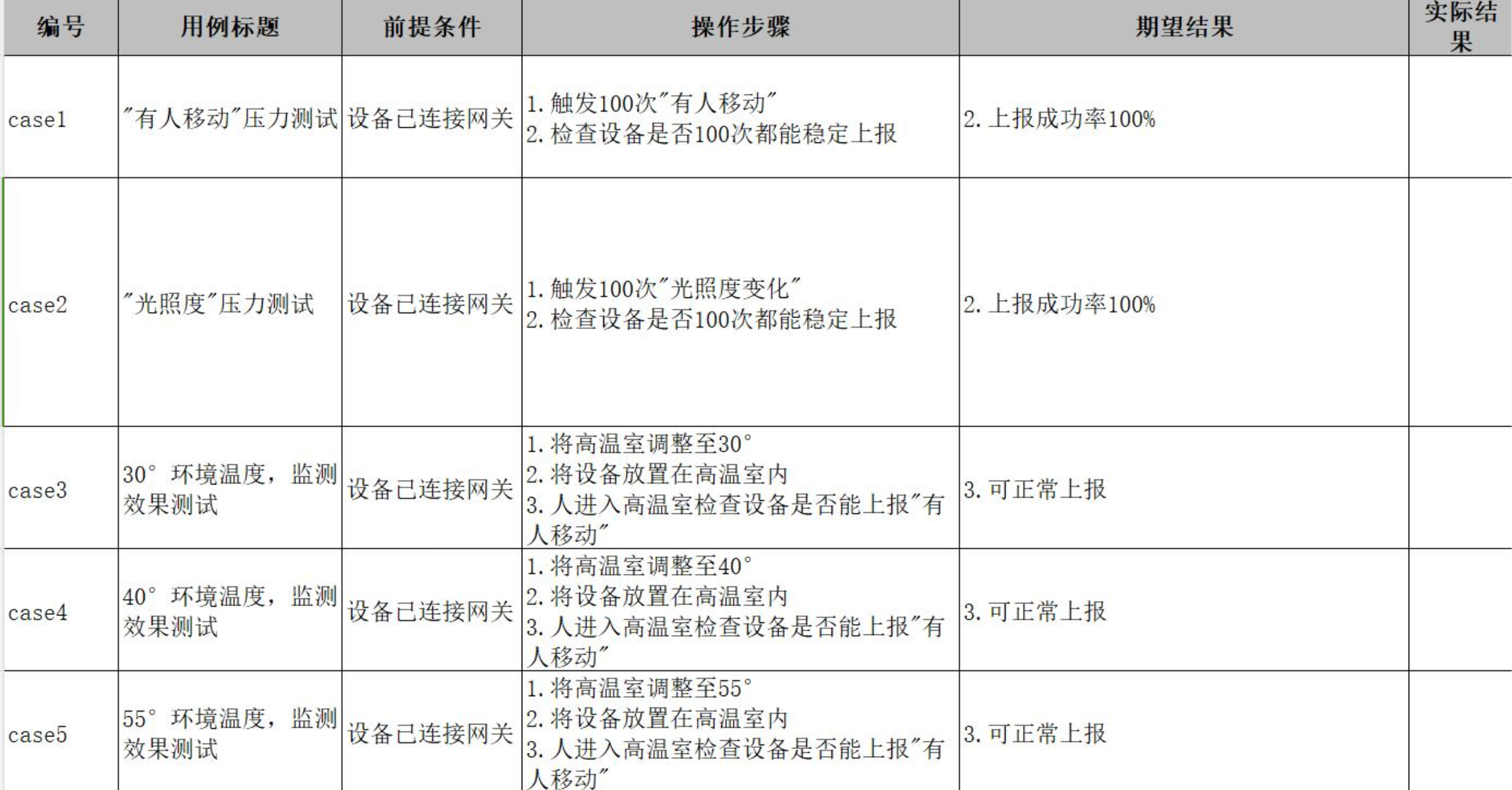

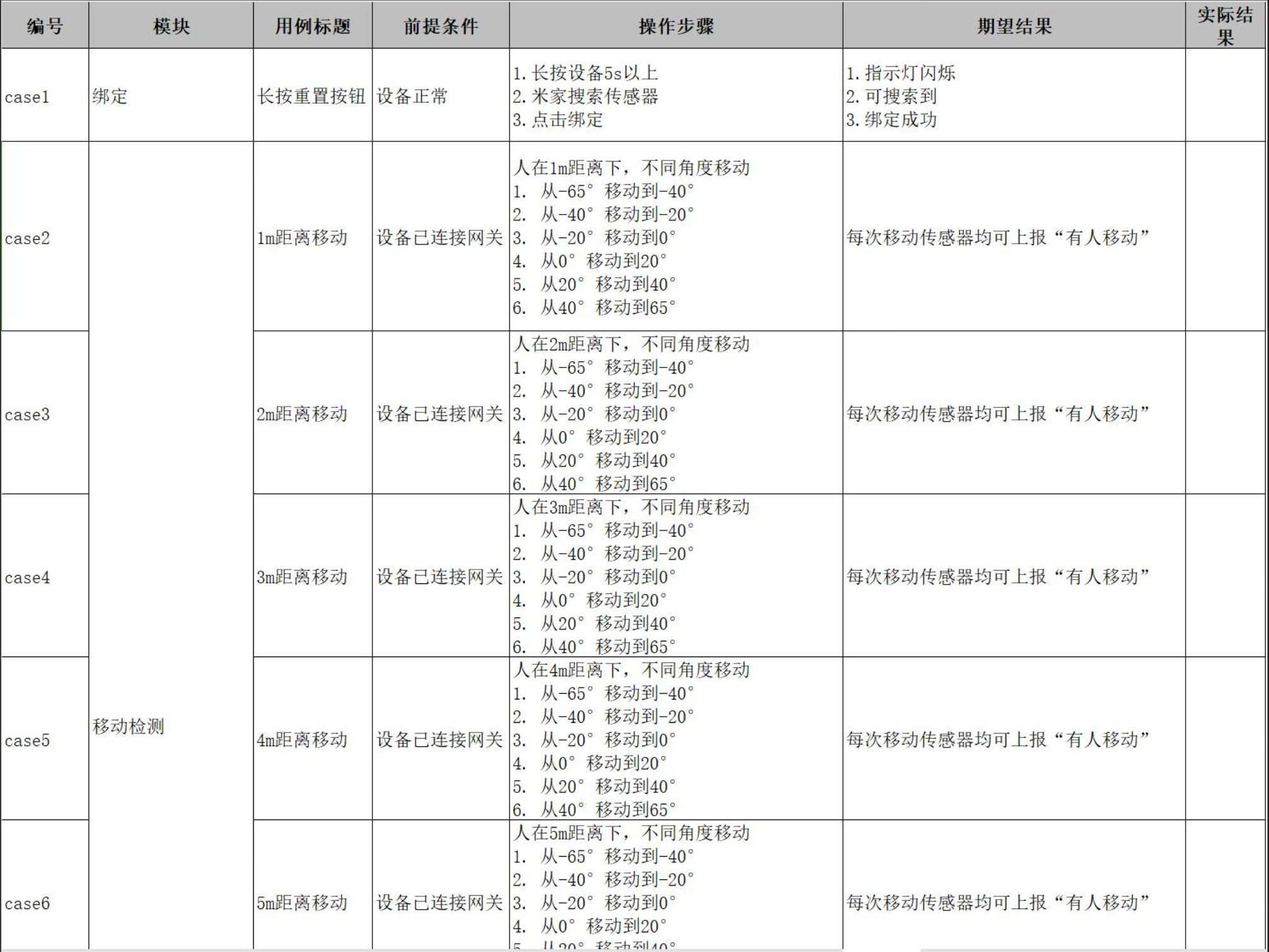

  1. 测试方案&用例编写：拆解产品需求，划分功能、性能、可靠性、异常、安全、OTA六大模块，输出全套测试用例
  2. 测试环境搭建：主控板、串口调试工具、高低温箱、静电枪、自动断电测试仪、功率计、手机IoTAPP、温度巡检仪
  3. 版本准入冒烟测试：快速验证基础功能可用，阻断严重阻塞性bug
  4. 全量用例执行：功能→性能→可靠性→异常→安全→兼容性分层执行，全程抓取串口日志
  5. 缺陷闭环回归：研发修复bug后全量复测，验证无回归问题
  6. 量产验收测试 ：出具完整测试报告，判定是否允许批量投产

测试团队分工

  • 嵌入式软件测试：负责固件逻辑、串口日志、OTA、通信、指令解析
  • 硬件可靠性测试：高低温、ESD静电、断电循环、按键寿命、振动冲击
  • 整机功能测试：烹饪模式、温控、门体、水泵、加热、触控交互
  • IoT兼容性测试：安卓/苹果手机APP、路由器WiFi兼容性、远程控制

二、测试环境全套硬件实拍与工具介绍

1. 基础调试工具

  1. USB转TTL串口模块：抓取主控完整运行日志，定位死机、重启、数据异常
  2. SSCOM串口工具：115200波特率，保存全量日志、检索ERROR/Reset报错关键字
  3. 直流功率分析仪：测试待机功耗、加热满载功耗，核对能效国标
  4. 多通道温度巡检仪：同步采集腔体、加热管、NTC传感器实时温度，验证温控算法

2. 可靠性环境测试设备

  1. 高低温湿热箱：-20℃85℃、5%95%RH湿度，做温度循环、高温老化、低温启动测试
  2. ESD静电放电枪：模拟人体触摸触控屏、按键产生静电，验证抗干扰能力
  3. 自动断电时序测试仪：无人值守循环通断电源，执行上万次断电鲁棒测试
  4. 按键自动寿命工装：自动化按压触控/实体按键，10万次耐久测试

3. IoT通信配套设备

多品牌2.4G路由器、安卓/苹果测试手机、WiFi信号衰减器（模拟弱网环境OTA升级）

三、模块1：基础功能嵌入式测试（核心基础项）

测试目的

验证固件所有业务逻辑、人机交互、传感器采集、执行器件驱动完全符合产品需求，无功能缺失、逻辑错乱。

细分测试项目+实操流程+判定标准

1. 触控/按键交互测试
  1. 测试场景：单键短按、长按、多键同时按压、低温/潮湿环境触控；
  2. 循环次数：每个按键1000次；
  3. 合格标准：按键响应无延迟、无漏触发、无误触发；低温下触控识别正常，无卡顿。
    真实故障案例 ：低温环境触控无响应，串口日志打印[ERROR] Touch IC I2C timeout，根因I2C总线低温时序偏移。
2. 多模式烹饪逻辑测试

设备支持蒸、烤、空气炸、发酵、消毒、自定义食谱六大模式：

  • 边界值测试：最低温度30℃、最高230℃，最短1分钟、最长8小时定时；
  • 联动逻辑：开门自动停止加热、关门恢复运行；缺水自动停机报警；
  • 数据存储：自定义食谱断电后永久保存，不丢失。
3. 传感器采集驱动测试（NTC温度、水位、门体微动）
  1. 温度采集：腔体温度实时上报，误差≤±3℃；升温、降温曲线平滑无跳变；
  2. 水位传感器：缺水触发蜂鸣报警，禁止加热，防止干烧安全隐患；
  3. 门体开关：开门立刻切断加热/蒸汽输出，符合家电安全规范。
4. 本地显示与蜂鸣提示

彩屏文字、温度、倒计时、故障代码显示正常；故障、操作完成、缺水提示蜂鸣音区分清晰。

四、模块2：WiFi IoT通信&APP远程控制测试（智能小家电专属）

1. WiFi配网功能测试

  1. 正常配网：2.4G WiFi WPA2加密，配网成功率100%；
  2. 异常配网边界：密码错误、超长WiFi名称、5G热点、弱信号环境，设备给出明确提示，不卡死；
  3. 重连机制：路由器断电后，设备自动重试连接，30s内恢复联网。

2. 远程指令交互测试

手机下发启动/停止、调温、定时、切换模式指令，设备实时执行；设备本地状态（温度、剩余时间、故障）实时同步APP。

典型故障日志

复制代码
[WARN] WiFi RSSI -93dBm Weak Signal
[ERROR] TCP Recv Timeout, Reconnect AP
[INFO] WiFi Link Recovery Success

日志解读：弱网环境短暂断连，具备自动重连恢复能力，属于合格；若断连后永久离线则判定bug。

3. 共存干扰测试

设备WiFi联网同时运行蒸汽、加热大功率负载，无通信频繁断连、指令丢失；同环境多个蓝牙/2.4G设备干扰，吞吐量下降≤30%。

五、模块3：OTA固件升级专项测试

智能小家电必备远程升级功能，防止出厂后功能缺陷、安全漏洞无法修复，测试覆盖全异常场景：

1. 正常升级流程

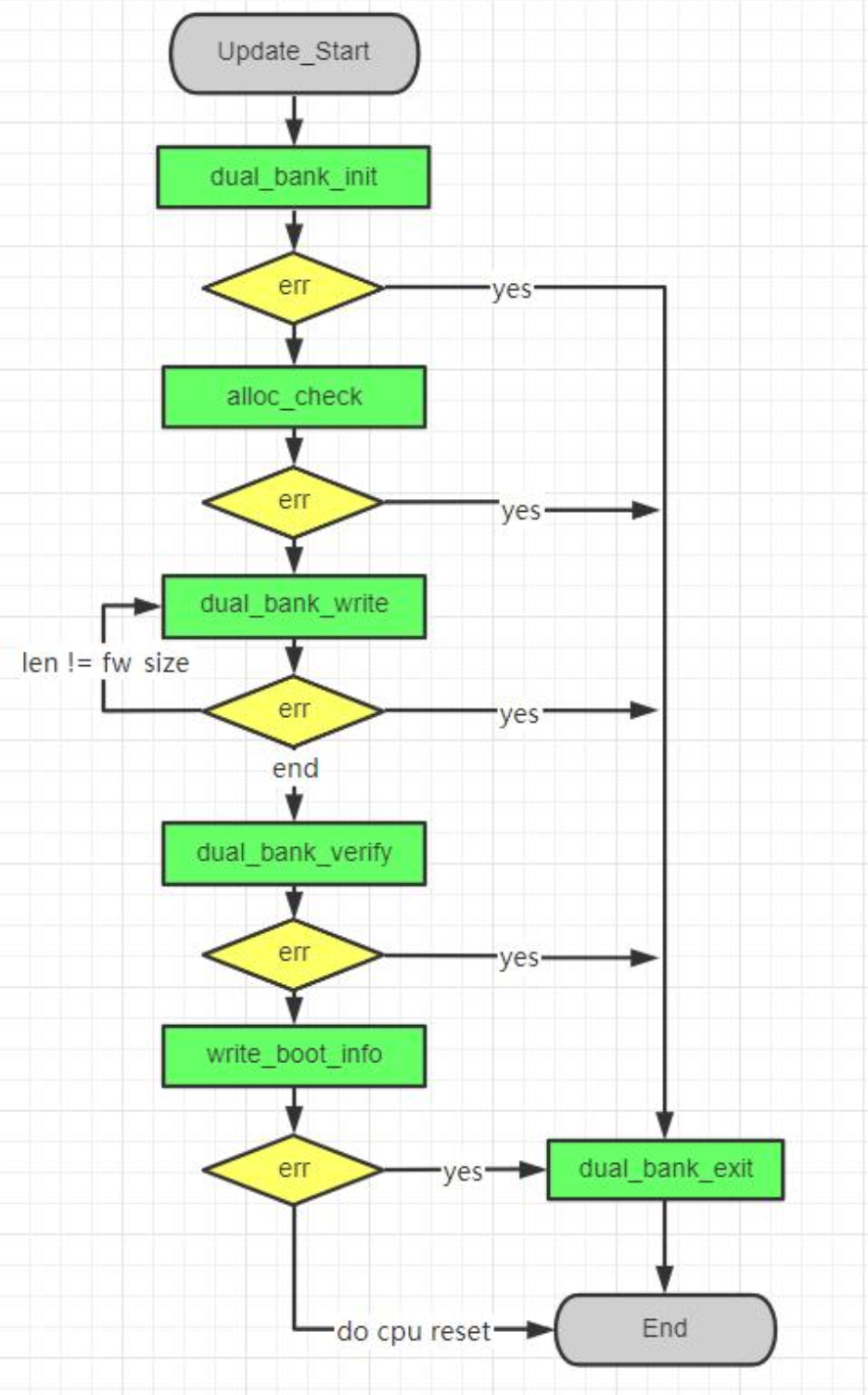

WiFi下载固件→MD5校验→双A/B分区写入→重启切换新固件→升级后所有配置、食谱数据保留。

2. 异常场景鲁棒测试

  1. 下载中途断电：启用备份分区，设备回滚旧固件，不变砖；
  2. 弱网/丢包下载：支持断点续传，无需从头下载；
  3. 存储空间不足：拦截升级，弹窗提示，不损坏原有固件；
  4. 升级过程开门、缺水、高温运行：禁止触发升级，避免升级中断。

合格红线

任何升级异常场景，设备不可变砖、不可丢失用户数据、不可无法开机。

六、模块4：可靠性&长时间压力测试（7×24小时老化）

1. 满负载7天连续老化压力测试

设备循环执行"高温烘烤→蒸汽蒸煮→待机"全自动循环，全程监控串口日志：

  • 监控指标：内存占用、WiFi连接状态、温度采集精度、无内存泄漏；
  • 合格标准：7天无自动重启、无死机、无采集数据错乱、无WiFi永久断连。
    典型缺陷 ：长时间运行[ERROR] Malloc Fail内存申请失败，代码内存未释放，内存泄漏。

2. 高低温循环测试

温度区间：-20℃低温→常温→70℃高温，50次完整循环，每次保温2h：

  1. 低温测试：零下环境正常开机，触控、WiFi、传感器全部可用；
  2. 高温测试：满载加热70℃环境，芯片不过温保护、不随机重启；
  3. 湿热85℃/85%RH：电路板无受潮短路，无采集漂移。

七、模块5：四大异常场景鲁棒测试（断电、插拔、干扰、非法指令）

1. 断电循环测试

使用自动时序电源循环通断，总计5000次：

  • 关键断电节点：烹饪加热中途、OTA下载中、保存食谱写入EEPROM时强制断电；

  • 验收标准：

    1. 每次上电正常启动，无循环卡死、无Bootloader启动失败；
    2. 断电前未保存数据可容错，已存储食谱、配置不损坏；
    3. 文件系统无挂载报错，无分区损坏变砖。
      故障日志示例（断电损坏存储）

    [INFO] Save user recipe to flash
    <<< 强制断电 >>>
    [ERROR] FATFS Partition Mount Failed
    [WARN] User recipe data lost

根因：写入Flash未完成就断电，文件系统索引损坏，需增加双备份存储机制。

2. 接口/门体反复插拔、开合测试

  1. 电源DC接口插拔500次：无打火、无启动失败、无接口弹片塌陷；
  2. 烤箱门体开合5万次：微动开关接触稳定，开门即停加热逻辑无失效；
  3. 水位传感器排线反复拔插：无总线挂死、无设备死机。

3. ESD静电&电磁干扰测试

静电枪对触控屏、按键、金属外壳接触放电±8kV，空气放电±15kV：

  • 允许短暂屏幕闪屏、WiFi短暂断连；
  • 禁止出现死机、永久离线、硬件烧毁、程序卡死。

4. 非法指令/畸形报文容错测试

通过串口、APP下发超长指令、乱码报文、越权擦除固件指令：

  1. 设备自动丢弃非法数据，仅打印ERROR告警；
  2. 不会出现缓冲区溢出、Hard Fault崩溃重启；
  3. 高危擦除、恢复出厂指令做权限拦截，无法通过普通远程指令触发。

八、模块6：电气安全与功耗测试（家电强制国标）

1. 待机功耗测试

整机待机状态功率≤1W，符合国家能效标准；休眠模式电流稳定，无异常耗电。

2. 过压/欠压波动测试

模拟家用电网不稳：AC 180V~260V宽电压输入，加热、WiFi、触控全部正常；电压过低不频繁重启。

3. 耐压绝缘安全测试

AC1500V耐压1分钟，电路板与外壳无击穿、漏电，杜绝触电安全隐患。

九、模块7：兼容性测试

  1. 手机APP兼容 ：安卓10安卓14、iOS13iOS18全版本适配，无闪退、控制失效；
  2. 路由器兼容：主流TP-Link、小米、华为2.4G路由器，WPA2/WPA3加密均可正常配网；
  3. 固件版本兼容：新旧固件互相升级，低版本升级高版本不丢失配置，降级无功能错乱。

十、小家电嵌入式高频真实故障案例（结合串口日志定位）

案例1：高温烹饪中途随机自动重启

日志关键字：[FATAL] Watchdog Reset

根因：加热控温循环代码耗时过长，主线程阻塞，未及时喂狗；

修复：长循环内部增加定时喂狗，拆分耗时温度计算逻辑。

案例2：反复断电后自定义食谱全部丢失

日志关键字：File System Mount Error

根因：写入EEPROM无缓存保护，中途断电存储分区损坏；

优化：采用双备份分区，写入完成后标记有效数据。

案例3：冬季低温触控屏幕无响应

日志关键字：Touch I2C Timeout

根因：低温下I2C晶振频偏，触控IC通信超时；

修复：调整I2C时序，增加通信重试机制。

案例4：WiFi开启后烘烤时频繁断连

日志关键字：RSSI fluctuate -50 ~ -95dBm

根因：加热管大功率工作产生电磁干扰，2.4G无线信号衰减；

硬件整改：WiFi天线增加屏蔽，电源线增加磁环滤波。

案例5：OTA下载一半断电后设备变砖（不合格缺陷）

日志：升级分区写入损坏，Bootloader无法启动；

优化方案：采用A/B双固件分区，升级失败自动切换备份分区。

十一、项目量产验收标准

  1. 功能用例100%执行，无阻断级、严重级bug；
  2. 5000次断电循环、7天老化无死机、无重启、无数据丢失；
  3. ESD静电、高低温、干扰测试全部通过，无永久失效故障；
  4. OTA升级全异常场景验证通过，无变砖风险；
  5. 待机功耗、耐压绝缘、温控精度符合国标；
  6. 全量串口日志无持续WARN、ERROR告警，无内存泄漏；
  7. 手机APP、路由器兼容性全覆盖，无适配缺陷。

十二、总结

  1. 小家电嵌入式区别于工业设备：强安全规范（防干烧、开门断电）、低功耗、WiFi IoT、OTA远程升级、频繁断电存储容错是核心测试重点；
  2. 三大高频故障来源：电源断电存储损坏、高温干扰无线通信、长任务阻塞看门狗重启；
  3. 核心排障手段：全程抓取串口日志，通过Reset、Timeout、Mount Fail、Malloc Fail关键字快速定位软硬件问题；
  4. 可靠性测试底线：任何异常场景下，设备不能死机、变砖、丢失用户数据、产生安全隐患。
