上篇讲了DC-DC Layout的黄金法则。今天聊一个画板子最容易犯的低级错误：连接器Layout。
连接器在原理图上就是一个方框加几个引脚，看不出方向，看不出是直插还是侧插，看不出是排针还是排母。结果板子打样回来，排母方向焊反了、USB口朝板子里面了、两块板子对插的排针排母引脚镜像搞错了------重焊是小事，重新打样就是几百块钱加一个星期。
这些错误没有一个是因为"技术不行"，全是"忘了检查"。今天这篇，老张把连接器Layout的防呆设计一次讲清楚，文末附封装核对清单。
目录
[1. 引脚间距和排数](#1. 引脚间距和排数)
[2. 直插还是侧插](#2. 直插还是侧插)
[3. 接触面朝向](#3. 接触面朝向)
[4. 定位柱的有无和位置](#4. 定位柱的有无和位置)
一、连接器为什么容易翻车？
连接器是原理图和PCB之间信息断层最大的元件。
电阻电容在原理图上是什么符号，在PCB上就是什么封装，不容易搞错。但连接器不同------原理图上它只是一个抽象的引脚排列，到了PCB上它有物理方向、有机械尺寸、有对插关系。这些信息在原理图里完全看不到。
最常见的连接器翻车类型：
-
方向画反：排母开口朝外画成了朝内，板子装不进外壳
-
引脚编号镜像：两块板对插的排针排母，1脚对上了对方的N脚而不是1脚
-
封装类型选错：原理图上选的直插排针，BOM买回来是弯针；或者封装库画的是排母，实际焊的是排针
-
定位孔缺失：连接器没有定位孔，全靠焊盘固定，插拔几次焊盘脱落
二、防呆第一招：定位孔
为什么需要定位孔？
连接器在插拔时会承受机械应力。插拔力通过焊盘传递到PCB上，如果只靠焊盘固定，多次插拔后焊盘可能开裂甚至脱落。
定位孔的作用是把机械应力从焊盘转移到PCB基材上。连接器壳体上的定位柱插入PCB上的定位孔，应力由整个PCB板承担，焊盘只负责电气连接。
定位孔怎么画？
孔径：根据连接器数据手册标注的定位柱直径加0.1~0.2mm余量。比如定位柱直径1.0mm，孔径画1.1~1.2mm。
孔类型：用非金属化孔。定位孔不需要电气连接，非金属化孔成本低，不会因为孔铜厚度影响孔径精度。如果定位柱需要接地屏蔽，才用金属化孔并在周围放接地焊盘。
位置精度：定位孔位置必须严格按数据手册标注的尺寸画。这个尺寸是机械配合尺寸，偏差0.1mm就可能导致定位柱插不进去。不像焊盘偏0.1mm还能靠焊锡弥补。
翻车实录：定位孔漏画
老张早年画过一块带FPC排线座的板子，FPC座规格书里标注了两个定位孔，老张当时觉得"焊盘够多了，定位孔不画也没事"。样板回来焊接测试没问题，小批量一百台出厂后，大约有十几台在用户使用三个月后出现FPC座松动、屏幕花屏。
拆开一看，FPC座的焊盘根部有细微裂纹。原因是用户插拔充电线时对FPC座有侧向力，没有定位孔固定，所有应力全吃在焊盘上。改版时老老实实画上定位孔，后续批次再没出过这个问题。
教训：连接器的定位孔不是"可选"，是"必选"。
三、防呆第二招：方向标记
原理图上就要标方向
连接器在原理图上应该在符号旁边标注方向信息："开口朝外"、"1脚在左"、"缺口朝上"。靠文字标注就能在导出PCB前核对接插方向。
老张的习惯是：在原理图的连接器符号旁边加一行注释，写清楚实物方向。比如FPC座写"金属触点面朝上，翻盖朝外"，排母写"开口朝板外，1脚左下"。

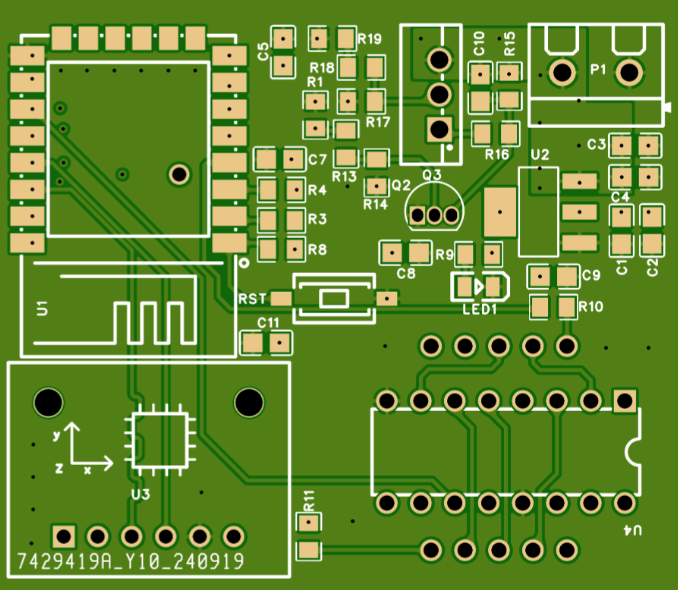

PCB上要有视觉防呆
丝印层在连接器旁边标注：
-
1脚标记：在1脚焊盘旁边画一个明显的圆点或三角形。这是最通用的防呆标记，焊接和调试时一眼能确认方向。
-
方向箭头：画一个箭头指示连接器的开口方向或插入方向。排母画个箭头指向开口侧，USB座画个箭头指向插入侧。
-
功能标注：连接器旁边标清楚这是什么接口------UART1、I2C2、SPI_FLASH、BATTERY。调试时不用翻原理图就能知道每个连接器是干什么的。
3D预览------最直观的防呆检查
大部分EDA软件支持3D预览。Layout完成后，打开3D视图，转一圈看看。连接器方向对不对、排针排母是不是插得进去、外壳会不会干涉------3D视图看得一清二楚。
如果有结构工程师给的外壳3D文件，导入EDA软件叠在一起看。USB口和外壳开孔有没有对齐、排母开口方向和外壳开孔方向是否一致------这个检查只需要五分钟，但能避免一次废板返工。
老张的习惯是：Layout定稿前，3D预览旋转一周，每个连接器逐个点确认。
四、防呆第三招：引脚编号的一一对应
两块板对插的噩梦
两块板子通过排针排母对插，这是嵌入式系统里最常见的连接方式。母板上面是排母，子板下面是排针，两块板子插在一起。
排母在母板的顶层，1脚在左。排针在子板的底层，它和母板对插时，子板翻转过来，排针的1脚跑到右边去了------和排母的1脚对上的是排针的N脚，而不是1脚。
这就是引脚编号镜像问题。原理图上看引脚都是1对1、2对2，但PCB上实物对插时顺序是反的。如果不做处理，VCC和GND可能接反，一上电烧一片。
解决方案一：在原理图上做交叉
连接两块板子的排母（母板）和排针（子板），在原理图中用网络标号连接时，主动做引脚交叉：排母1脚接排针N脚，排母2脚接排针N-1脚，以此类推。
这个方法在原理图上就把镜像关系处理掉了，导出PCB时封装可以直接用标准顺序。逻辑清晰，不容易出错。
解决方案二：用防呆排针排母
买带防呆槽的排母和带防呆凸起的排针。防呆设计让排针排母只有一个方向能插进去，彻底杜绝方向插反的可能。缺点是增加了一点采购难度和成本，但相比烧板子的代价，几毛钱的防呆成本完全可以接受。
解决方案三：自定义封装时做引脚镜像
在画子板的排针封装时，直接把引脚顺序反着编。这样原理图上1对1连接，PCB上的实际物理顺序自动反转。这个方法省了原理图交叉，但封装库里多了一个"镜像版本"的封装，管理成本略高。
五、连接器选型与封装核对的四个必查项
拿到一个新的连接器数据手册，画封装之前，核对以下四项：
1. 引脚间距和排数
单排还是双排？间距是2.54mm、2.0mm、1.27mm还是1.0mm？
不同间距的连接器外观相似，但完全插不进去。2.0mm和2.54mm肉眼很难区分，必须用卡尺量或查手册。
翻车实录：有次老张画板子用了一款2.0mm间距的排母，BOM采购时采购员看错买成2.54mm，排母和排针对不上。最后靠重新买正确的排母才解决。从此物料清单里连接器的描述强制写明"间距X.XXmm，X排，X脚"。
2. 直插还是侧插
排针排母有直插和弯针两种。直插焊在板子表面，连接方向垂直板面。弯针焊在板子边缘，连接方向平行板面。
原理图上完全看不出来，封装库必须用对。
核实方法：3D预览时检查连接器的插入方向是否和外壳开口方向一致。
3. 接触面朝向
FPC排线座的金属触点有朝上和朝下两种。翻盖式FPC座的翻盖方向也有上下之分。
触点面朝向和排线插入方向必须匹配，否则排线插进去不通。
核实方法：看数据手册的机械图，确认触点面朝向，并在封装丝印上标注"触点面朝X"。
4. 定位柱的有无和位置
有些连接器有定位柱，有些没有。定位柱数量和位置各不相同。
如果封装库里没有画定位孔，打样回来的板子连接器装不上去。定位柱和焊盘的相对位置必须严格按数据手册标注。
核实方法：把数据手册的推荐封装图贴到EDA软件的封装编辑器里，1:1重叠比对。
六、连接器Layout检查清单
原理图阶段
连接器符号旁边是否标注了实物方向（开口朝向、1脚位置）？
两块板对插的连接器，原理图上是否做了引脚交叉？
连接器上每个信号的网络名是否包含功能描述？
封装核对
引脚间距是否和实物一致？
直插还是弯针，方向是否正确？
接触面或开口朝向是否正确？
定位柱孔径和位置是否和数据手册一致？
PCB Layout
连接器1脚位置是否在丝印层做了明确标记？
连接器旁边是否标注了功能名称？
定位孔是否画出，孔径是否正确？
连接器焊盘是否和外壳开孔位置对齐？
3D预览
3D视图是否旋转检查过每个连接器的方向？
对插连接器在3D视图中是否能够完全咬合？
如果有外壳3D文件，是否叠在一起检查过干涉？
七、本篇总结
连接器Layout翻车全是因为"忘了检查"，不是"不会画"。四个防呆要点：
定位孔必画：机械应力靠定位柱传到PCB，不靠焊盘
方向标记必标：原理图注释+PCB丝印标记+3D预览三重确认
引脚编号必对：对插连接器做镜像处理或交叉连线
封装四要素必核：间距、直插还是侧插、接触面方向、定位柱位置
下篇预告：《丝印调整指南：不压焊盘、方向统一、接口功能标注清晰》------我会对比"丝印地狱"和"丝印天堂"的实物照片，还会附送打样前丝印检查要点。
有用的话，收藏一下。下次画连接器封装时翻出核对清单逐条过。评论区说说你画反过什么连接器，老张陪你一起吐槽。
