碳循环和氮循环怎么画：生物地球化学循环图绘制指南
生物地球化学循环图在生物和环境科学课上随处可见，却出奇地容易画错。它的形状看起来很简单，于是很多人随手画几个方框、连上几条箭头就算完事。但碳循环图和氮循环图真正要表达的，是物质储存在哪里 ，以及它如何在这些储库之间流动。一旦箭头方向或过程标签出了错，整张图就会悄悄教错科学。
这篇文章会讲清楚主要生物地球化学循环的画法，先从碳循环和氮循环讲起，再演示如何把一段大白话描述变成一张干净的课堂插图，工具用 SciDraw AI 生物地球化学循环图生成器。

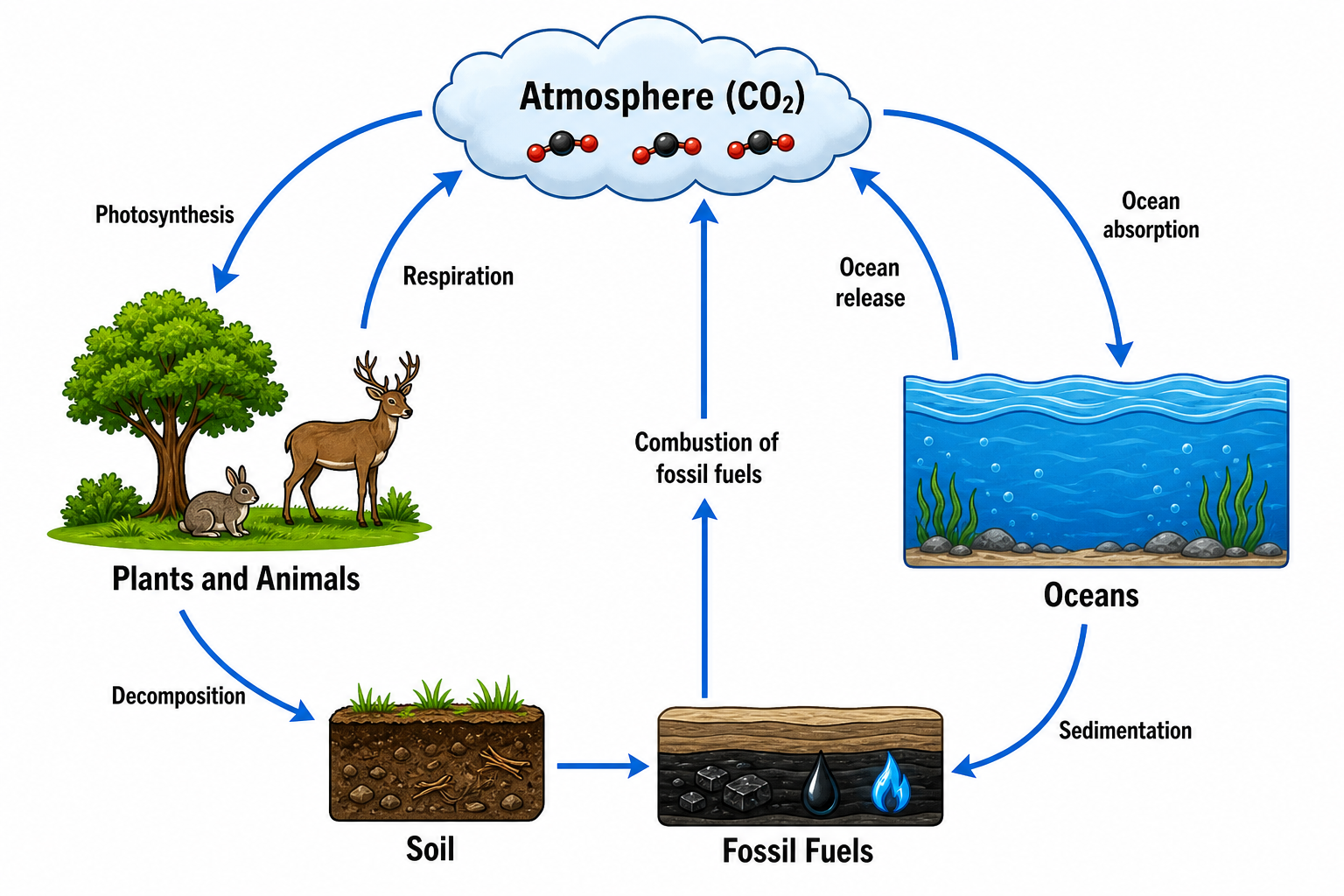

一张好的碳循环图，会把储库（大气、海洋、生物圈、化石燃料）和在它们之间搬运碳的通量（光合作用、呼吸作用、燃烧）清楚地区分开。
先给结论：什么是生物地球化学循环？
生物地球化学循环描述的是某种化学元素如何在生物、大气、水、土壤和岩石之间流动。每个循环都由两样东西构成：储库 （元素被储存的地方，比如大气或海洋）和通量（把元素从一个储库转移到另一个储库的过程，比如光合作用或分解作用）。
所以画任何循环时，储库就是带标签的方框，通量就是带标签的箭头。碳循环、氮循环、水循环和磷循环都遵循同一套结构。
四大循环一览
| 循环 | 主要储库 | 关键过程（通量） |
|---|---|---|
| 碳循环 | 大气（CO2）、海洋、生物圈、化石燃料、沉积物 | 光合作用、呼吸作用、分解、燃烧、海洋交换 |
| 氮循环 | 大气（N2）、土壤、生物体 | 固氮、硝化、同化、氨化、反硝化 |
| 水循环 | 海洋、大气、冰、地下水、河流 | 蒸发、蒸腾、凝结、降水、径流 |
| 磷循环 | 岩石、土壤、水、生物体 | 风化、吸收、摄食、分解、沉积 |
氮循环的命名步骤最多，值得单独列出来：
| 氮循环步骤 | 发生了什么 |
|---|---|
| 固氮 | 细菌或闪电把 N2 气体转化为氨（NH3） |
| 硝化 | 氨先被氧化为亚硝酸盐（NO2-），再变成硝酸盐（NO3-） |
| 同化 | 植物吸收硝酸盐合成蛋白质，动物再取食植物 |
| 氨化 | 分解者把死亡有机物和排泄物重新变回氨 |
| 反硝化 | 细菌把硝酸盐还原成 N2 气体，使循环闭合 |
几个常见错误
1. 把储库和过程画成同一类东西
最常见的错误是把名词和动词混在一起。"大气"是储库，"光合作用"是过程。储库应该是一个能装下物质的方框，过程则应该落在箭头上。如果你的图里有"呼吸作用"被框在方框里，那就出问题了。
2. 箭头方向画反
箭头承载着整张图的含义。在碳循环里，光合作用是从 大气指向 植物，而呼吸作用和燃烧则指回大气。在氮循环里，反硝化是从土壤指回空气，而不是反过来。箭头画反不是小疏忽，它会把科学整个颠倒。
3. 忘了循环必须闭合
如果碳流入了生物圈却从不返回大气，那你画的是一条单行道，而不是循环。每个获得元素的储库，都必须有一条失去元素的路径。收尾前，用手指沿着完整的回路走一圈，确认它确实回到了起点。
4. 一张图里塞进所有细节
光是碳循环，就可以包含土壤碳、深海、甲烷、风化和人为排放。把这些全塞进一张图，反而会淹没主回路。课堂用图只需展示核心储库和主要通量，细枝末节留给后续的图去讲。
用 SciDraw AI 画生物地球化学循环图
你不必手动摆放每一个方框和箭头。用大白话描述循环，写清储库和过程，然后交给 SciDraw AI 帮你绘制并标注。
第一步：写出储库
先列出储存的地方。以碳循环为例：大气、海洋、动植物、土壤、化石燃料。它们会变成带标签的方框。
第二步：写出过程和它的方向
把每个通量以及它指向哪里都写清楚。例如："光合作用把碳从大气搬进植物""化石燃料燃烧把碳释放回大气"。方向是 AI 最需要你明确指出的部分。
第三步：选定循环和难度
告诉工具你要哪个循环、给谁用：初中、高中、AP Biology、IB 环境系统与社会（ESS），还是大学入门课程。难度决定了图里出现多少细节。
适合碳循环的提示词：
text
Create a carbon cycle diagram for a high school biology class. Show reservoirs as boxes: atmosphere (CO2), oceans, plants, animals, soil, and fossil fuels. Show labeled directional arrows for photosynthesis (atmosphere to plants), respiration (plants and animals to atmosphere), decomposition (dead matter to soil and atmosphere), combustion (fossil fuels to atmosphere), and ocean carbon exchange. Make sure the loop closes.适合氮循环的提示词：
text
Create a nitrogen cycle diagram for an AP Biology class. Show the atmosphere (N2), soil, plants, animals, and decomposers. Add labeled directional arrows for nitrogen fixation, nitrification (ammonia to nitrites to nitrates), assimilation by plants, ammonification, and denitrification back to the atmosphere. Use clear classroom labels.水循环和磷循环也是同样的思路：写出储库、写出有方向的通量、说明难度。
关于准确性的一点提醒
SciDraw AI 会根据你的描述绘制并标注循环图，能很快出一份干净的初稿。但科学准确性要靠你把关：在把图放进学习单、幻灯片或作业之前，务必对照自己的教材或大纲，逐一核对储库、箭头方向和过程名称。尤其是磷循环没有主要的大气储库，这正是值得专门确认的细节。
