蓝牙耳机嵌入式测试拆解

项目基础信息

产品规格

被测产品：入耳式TWS蓝牙耳机（带充电仓）

主控芯片：洛达1562E BLE5.3双模芯片，支持A2DP音乐、HFP通话、ANC主动降噪、触控手势、双耳同步、多设备回连、OTA远程升级、充电仓无线充电

核心硬件：左右耳MCU、硅麦双麦降噪、喇叭扬声器、触控IC、锂电池、充电弹片、天线、EEPROM存储配对信息

执行标准：蓝牙SIG BQB认证、GB/T 14471耳机国标、IEC61000 ESD静电标准、锂电池安全GB31241

测试定位：嵌入式软件+射频音频+功耗+机械可靠性全维度测试，覆盖研发验证、产线工装测试、量产可靠性抽检全流程

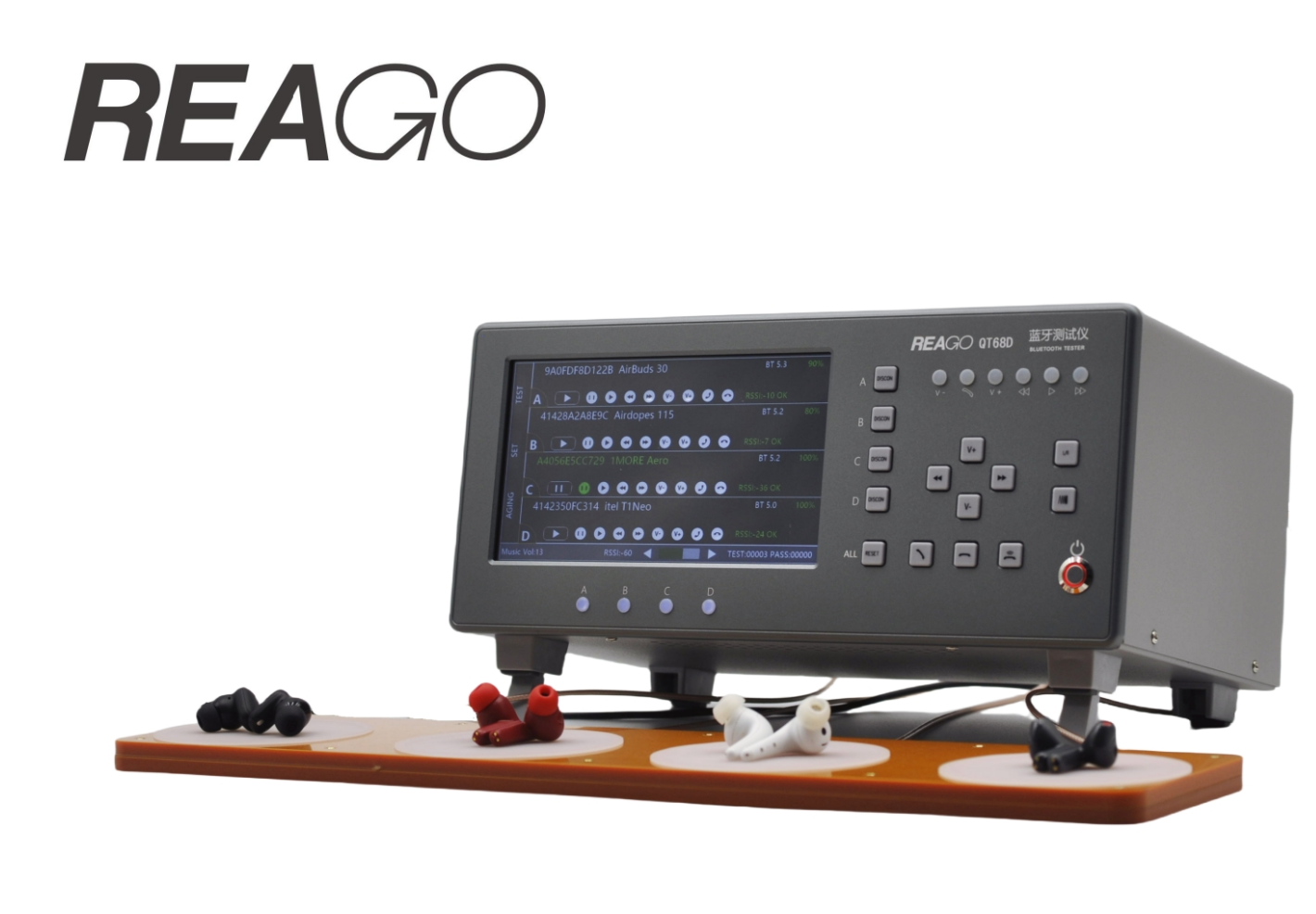

上图左：QT68D一拖四蓝牙老化测试仪，产线同时4副耳机并行测连接、音频、功耗、循环老化；

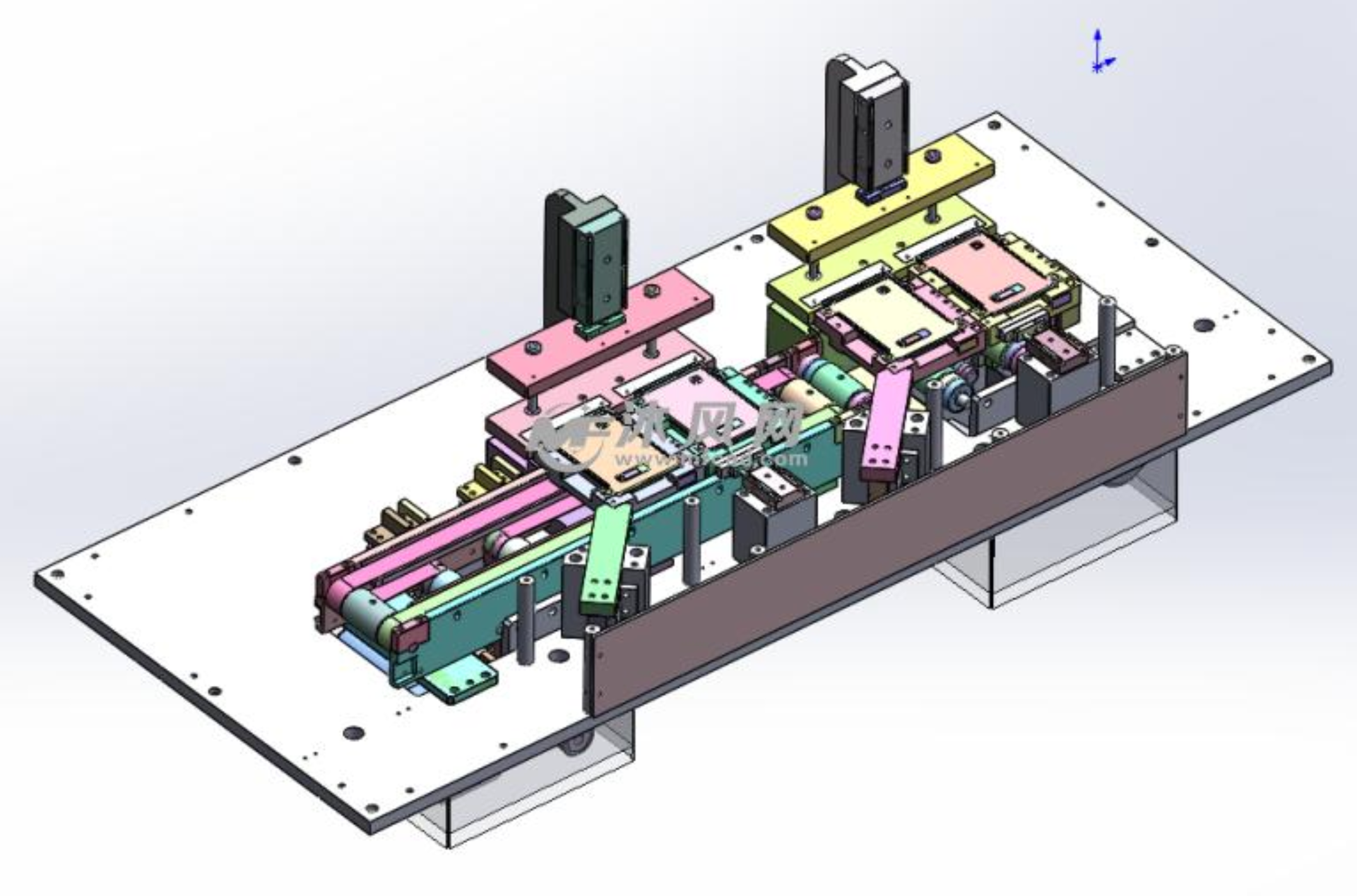

上图右：充电盒自动化测试工装，镀金探针接触充电弹片，自动完成充电、配对、按键功能检测，数据同步MES生产追溯系统。

一、企业TWS蓝牙耳机完整测试流程（产线标准化6阶段）

  1. PCBA裸板烧录与初测：烧录固件、校准射频频偏、测静态电流、按键LED、充电回路，筛选硬件不良PCB
  2. 半成品整机功能工装测试：耳机入硅胶治具，自动测蓝牙配对、音频左右声道、MIC拾音、触控、ANC降噪、功耗曲线
  3. 射频RF屏蔽箱专项测试：屏蔽隔绝外界2.4G干扰，校准发射功率、接收灵敏度、误包率PER，通过BQB射频指标
  4. 成品可靠性实验室测试：高低温、翻盖寿命、充电弹片插拔、微跌落、ESD静电、长时间7天老化
  5. 兼容性互操作测试：安卓/苹果手机、不同蓝牙版本设备、路由器2.4G共存干扰测试
  6. 量产终检+出货报告：气密性防水、外观、续航复测，生成完整测试日志归档

测试团队分工（消费电子企业标准配置）

  • 嵌入式软件测试：串口日志抓取、蓝牙协议解析、OTA升级、指令容错、断连重连逻辑、内存泄漏排查
  • 射频音频测试：RF综测仪、声学分析仪、降噪深度、音频延迟、失真度检测
  • 功耗电池测试：高精度电流记录仪，测播放/通话/待机/休眠四档电流、充放电循环寿命
  • 可靠性硬件测试：翻盖、插拔、跌落、高低温、静电、防水气密性测试

二、测试硬件设备与功能介绍

1. 产线自动化工装设备

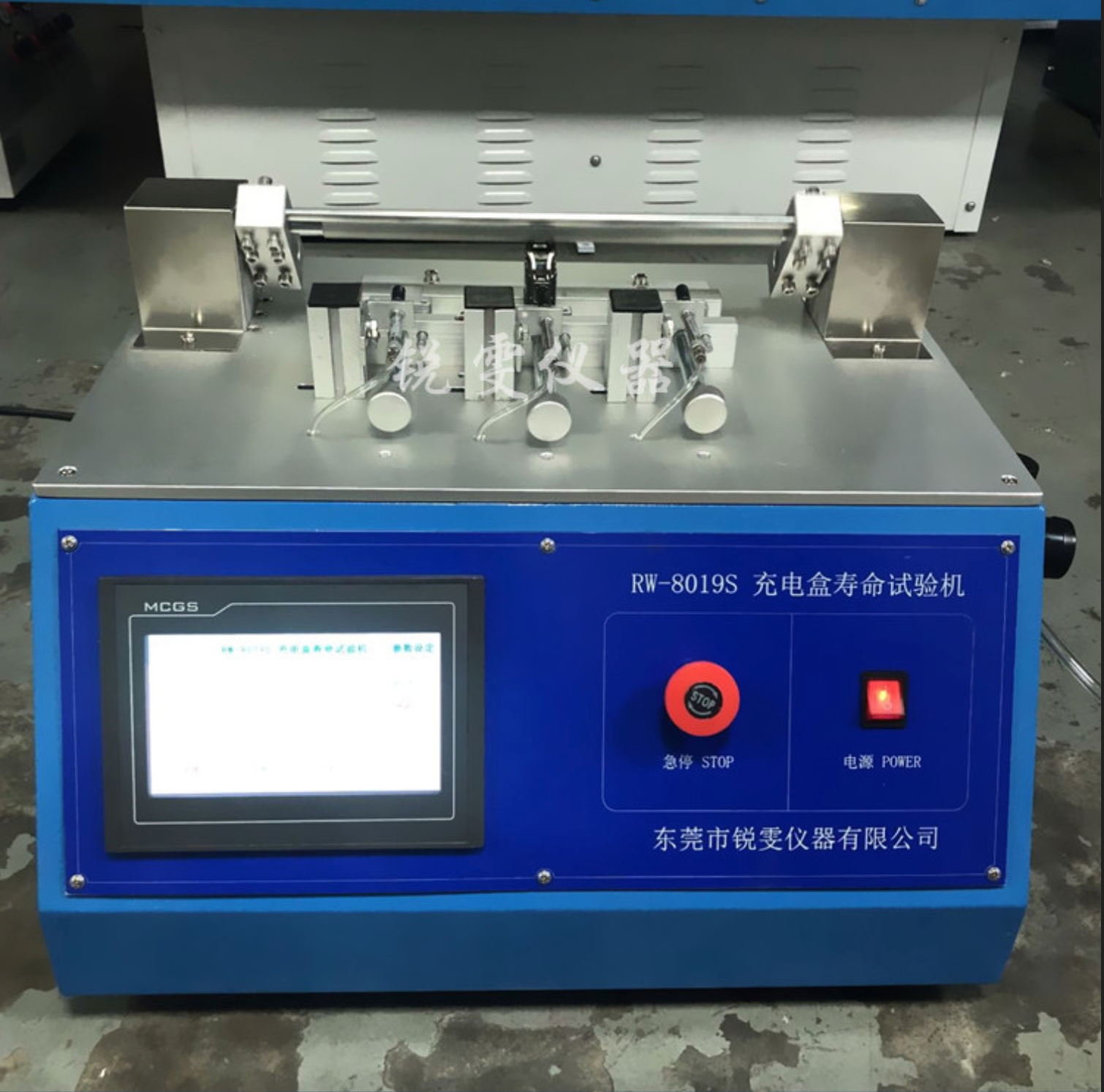

  1. 充电盒翻盖寿命试验机
    模拟用户反复开合充电仓，可设置0180°开合角度、550次/分钟，循环最高100万次；测试后检查翻盖铰链、充电弹片接触、开盖自动开机逻辑是否失效。

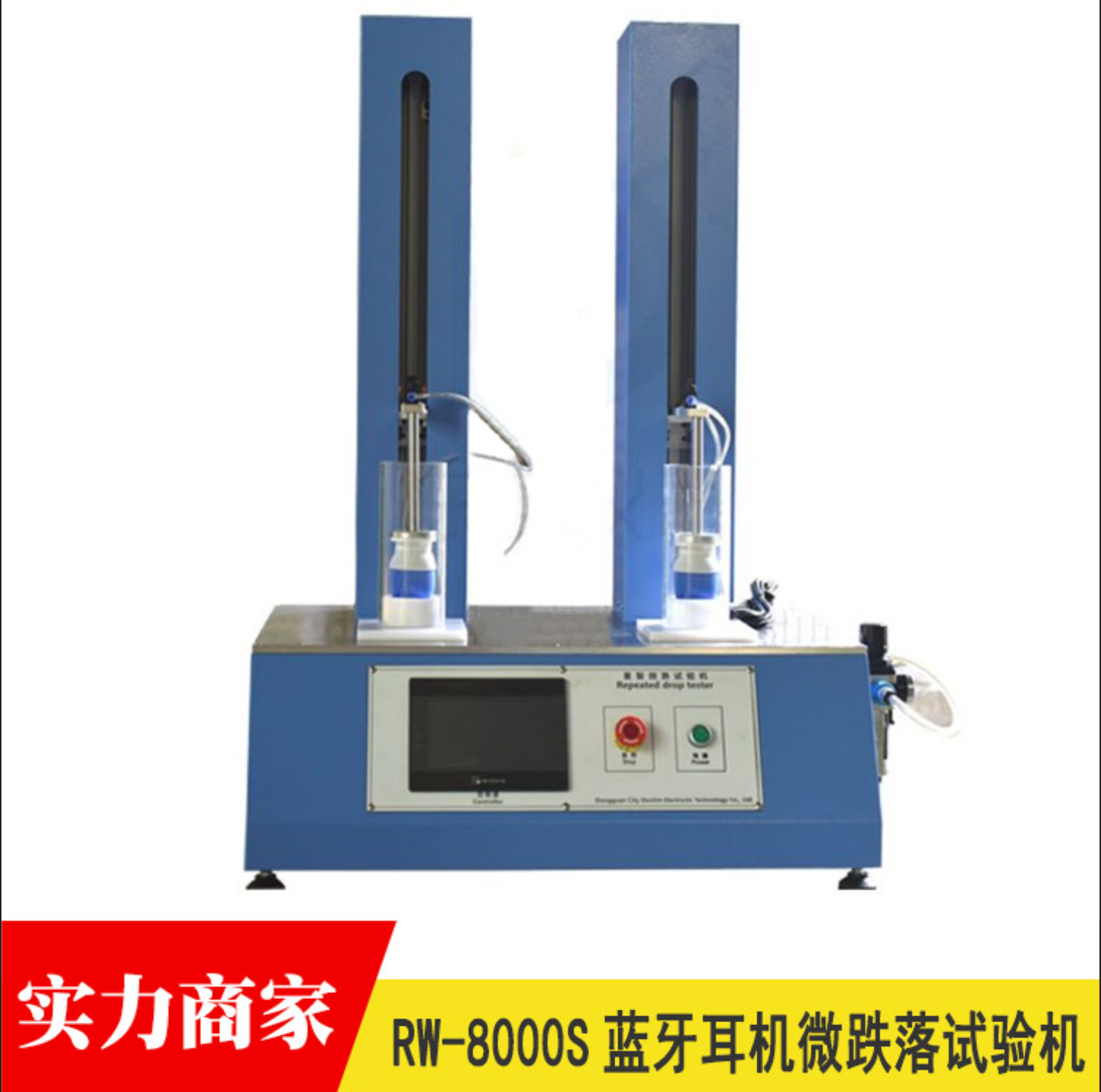

  2. 微跌落试验机
    300mm高度自由跌落，模拟口袋滑落、桌面掉落，双工位同时测试，跌落1000次后复测蓝牙连接、充电、音频功能，无断连、无杂音、无充电失效为合格。
  3. 一拖四蓝牙老化测试仪
    7寸触控屏，4通道同时连接耳机，自动循环播放音乐、通话、切换设备、断连重连，连续72小时无人值守老化，自动记录RSSI信号、电流、断连次数、异常日志。

2. 实验室精密测试仪器

  1. 蓝牙射频屏蔽箱+LitePoint综测仪
    密闭金属屏蔽环境，隔绝WiFi、其他蓝牙干扰，自动测试Tx发射功率、Rx接收灵敏度、频偏、信道误包率PER，是BQB认证必备设备。
  2. 高精度功耗分析仪
    μA级电流采集，区分休眠（<1μA）、待机、音乐播放、通话、ANC开启多档位电流，生成完整放电曲线，核算整机续航时长。
  3. 声学消音箱+音频分析仪
    密闭静音环境，测试喇叭频响、THD总谐波失真、麦克风拾音灵敏度、ANC降噪深度、通话底噪。
  4. ESD静电放电枪
    IEC标准：接触±8kV、空气±15kV，对触控区域、金属充电触点、外壳整机放电，验证静电下不卡死、不永久断连。
  5. 高低温湿热试验箱
    -20℃70℃、5%95%RH湿度循环，模拟北方低温户外、南方潮湿高温环境。

3. 嵌入式软件调试基础工具

  • USB转TTL串口模块：耳机PCB预留调试焊盘，抓取完整BT蓝牙协议日志、系统运行日志
  • DUT测试工具：DtsTerminal、nRF Connect，下发蓝牙HCI指令、查看配对、断连、SMP配对报错码
  • 空口协议分析仪Ellisys：抓取空中蓝牙数据包，定位配对失败、链路断开、音频卡顿根因

三、模块1：嵌入式基础功能测试（固件逻辑核心项）

1. 开关机、开盖入盒逻辑测试

  1. 测试流程
  • 开盖自动开机、弹窗配对；入盒自动关机断开蓝牙；中途开盖自动回连手机；
  • 低电量自动关机保护，关机后充电自动唤醒；
  • 边界场景：开盖停留10分钟无配对自动休眠关机。

  1. 合格标准
    开盖响应≤0.5s，入盒立即断连；低电量无死机、无反复循环重启。

  2. 真实故障日志案例

    [BT][WARN] Battery voltage: 2.6V Low power
    [FATAL] Power off trigger, close all link
    // 缺陷案例：低电量反复重启
    [BT][ERROR] Battery detect loop deadlock
    [FATAL] Watchdog Reset

根因：电池电压检测循环未加超时，低电量下线程阻塞触发看门狗复位。

2. 触控手势功能测试（单/双击、长按、滑动）

  • 测试场景：单击暂停/播放、双击切歌、长按唤醒语音助手、左右耳独立手势；低温、潮湿环境触控识别；多手势连续快速操作。
  • 循环次数：单手势5000次，无漏触、无误触、无触控IC卡死。

3. 双耳同步、多设备双连测试

  1. 双耳同步：左右耳音频同步延迟＜80ms，单耳取出另一耳不卡顿；放回自动恢复立体声。
  2. 双设备连接：耳机同时连手机+平板，来电自动切换主设备，切换无音频丢失、无蓝牙崩溃。
    典型缺陷：切换设备后单边无声，日志打印[ERROR] A2DP stream channel mismatch，根因音频通道缓存未释放。

4. 通话麦克风、ANC主动降噪功能

  • 双麦降噪：嘈杂环境通话无明显底噪、人声清晰；
  • ANC档位切换：标准/通透/强降噪三档切换无爆音、无蓝牙短暂断连；
  • 故障现象：开启ANC后耳机随机断连，日志RSSI -92dBm LMP Timeout，ANC芯片射频干扰天线。

四、模块2：蓝牙射频&无线通信专项测试（TWS核心痛点）

1. RF射频指标测试（屏蔽箱内自动化执行）

  1. 核心测试指标
  • 发射功率Tx：-6~+5dBm，功率过高干扰2.4G WiFi，过低远距离断连；
  • 接收灵敏度Rx：≤-90dBm，弱信号下PER误包率＜0.1%；
  • 频偏误差≤±50kHz，信道0~39全信道无丢包；
  1. 距离梯度测试：0m/5m/10m/12m梯度远离手机，10米内无持续断连，12米允许短暂断开后快速重连。

2. 配对、重连、记忆设备测试

  1. 初次配对：开盖弹窗配对，配对时间≤2s；密码认证无报错；

  2. 记忆列表：最多记忆8台手机，开关机自动回连上一次连接设备；

  3. 异常场景：手机删除配对记录后，耳机自动进入可配对广播状态。
    配对失败真实日志：

    [SMP][ERROR] Pairing Failed code=0x08 Confirm Value Failed
    [BT][INFO] Stop advertising, retry broadcast after 3s

报错码0x08=认证校验失败，根因蓝牙SMP配对密钥协议栈配置不兼容部分安卓机型。

3. 2.4G共存干扰测试（耳机+WiFi同频干扰）

手机连接2.4G路由器同时播放音乐，耳机蓝牙同步工作：

  • 判定标准：音频无卡顿、无爆音、断连次数每小时＜1次；
  • 干扰源：路由器、微波炉、其他蓝牙耳机同时开机，模拟家庭复杂环境。

4. 音频延迟、编解码兼容性

支持SBC/AAC/aptX自适应切换；视频游戏音频延迟＜120ms；切换编码格式无死机、无单边无声。

五、模块3：功耗&电池嵌入式专项测试（续航核心指标）

1. 多档位静态电流测试（高精度功耗仪采集）

工作模式 标准电流 故障判定
充电仓休眠 ＜1μA 休眠电流＞10μA=漏电严重，续航减半
耳机休眠入盒 ＜0.8μA 电流过高，存放几天自动亏电关机
音乐播放50%音量 8~12mA 电流突升至20mA=音频芯片异常耗电
通话模式 10~15mA 麦克风电路漏电导致功耗超标
ANC降噪开启 +3~5mA 待机电流持续上涨=内存泄漏

2. 充放电循环测试

  1. 充电仓给耳机循环充放电300次，电池容量保持≥90%；
  2. 过充保护：充满自动切断充电回路，无持续浮充；
  3. 过放保护：电压低于2.7V自动关机，禁止深度放电损坏电芯。
    典型故障日志：[WARN] Charge over voltage 4.38V, stop charge，充电IC保护触发，硬件分压电阻设计缺陷。

六、模块4：OTA远程升级嵌入式测试（量产必测鲁棒项）

TWS耳机支持手机APP远程升级固件，覆盖全异常场景：

  1. 正常升级流程：蓝牙下载固件→双A/B分区校验写入→重启切换新版本，配对记录、手势配置全部保留；
  2. 异常故障注入测试

  • 下载中途取出耳机（断电）：自动切换备份分区旧固件，不变砖；

  • 弱网丢包下载：支持断点续传，无需从头下载；

  • 固件MD5校验失败：终止升级，不覆盖有效固件；

  • 升级过程来电、开盖：暂停升级，恢复音频，不崩溃卡死。
    致命缺陷日志（无A/B分区保护）：

    [OTA][ERROR] Write new partition CRC error
    [BOOT][FATAL] No valid firmware, enter recovery mode

现象：升级中断后耳机无法正常开机，只能返厂烧录固件。

七、模块5：四大类异常鲁棒性测试（断电、插拔、干扰、非法指令）

1. 反复断电/充放电测试

  1. 充电仓自动通断电源5000次，中途充电、OTA下载、播放音乐时强制断电；
  2. 验收标准：每次上电正常开机，配对记录、存储参数不丢失；文件系统无挂载报错；
  3. 高频bug：频繁断电后记忆设备列表清空，EEPROM写入未完成断电，分区数据损坏。

2. 机械插拔、开合耐久测试

  1. 充电弹片插拔：耳机放入取出充电仓10000次，弹片无塌陷、无充电接触不良；
  2. 充电盒翻盖：5万次开合，开盖开机逻辑无失效、铰链无断裂；
  3. USB充电口插拔：500次，无短路、无充电失效。

3. ESD静电&电磁干扰测试

接触±8kV、空气±15kV静电打触控、金属触点、外壳：

  • 允许短暂蓝牙断连、屏幕闪屏；
  • 禁止永久卡死、硬件烧毁、无法开机；
    故障现象：静电后耳机无响应，串口日志[FATAL] GPIO Latchup Reset，静电触发芯片闩锁复位。

4. 非法蓝牙指令/畸形报文容错测试

通过HCI工具下发超长广播包、错误配对指令、空数据包、非法AT指令：

  1. 合格标准：丢弃异常报文，仅打印ERROR日志，不栈溢出、不Hard Fault重启；
  2. 不合格案例：超长GATT数据包导致缓冲区溢出，系统崩溃重启。

八、模块6：环境可靠性压力测试（7天老化+温湿度循环）

1. 高低温循环测试

区间：-20℃低温保温2h → 常温2h → 70℃高温保温2h，循环50次

  • 低温测试：零下户外开机，蓝牙可正常配对，触控无失灵；
  • 高温满载：高温下持续播放音乐+ANC开启，无过热自动关机、无随机重启。

2. 7×24小时整机老化压力测试

一拖四老化测试仪循环执行：播放音乐→通话→切换设备→开盖入盒，全程抓取串口日志：

监控指标：内存占用、RSSI信号、断连次数、电流波动；

典型长期故障：运行3天后[ERROR] Malloc Fail内存申请失败，代码动态内存未释放，内存泄漏。

3. 微跌落、防水气密性测试

  1. 300mm跌落1000次，跌落后复测射频、音频、充电功能；
  2. 气密性检测仪测IP54防水，腔体漏气判定防水不良，雨天使用进水损坏PCB。

九、蓝牙耳机高频真实故障+串口日志完整案例

案例1：听歌5分钟随机断连，距离不远无遮挡

日志片段：

复制代码
[BT][INFO] ACL Link Established
[BT][WARN] RSSI = -88dBm Weak signal
[BT][ERROR] LMP Response Timeout Disconnect

日志解读：RSSI低于-85dBm信号偏弱，LMP链路管理超时断开；

根因：天线匹配电路阻抗异常，射频接收灵敏度不达标；

修复：调整天线匹配电容，重新屏蔽箱校准RF参数。

案例2：长时间播放后单边耳机无声，重启恢复

日志关键字：Audio buffer overflow, stream suspend

根因：音频缓冲区无自动清理机制，长时间数据包堆积溢出，声道流挂死；

优化：增加缓冲区定时清空逻辑，分段传输音频数据包。

案例3：休眠电流超标，充满电静置3天没电

功耗日志：Idle休眠电流12μA（标准＜1μA）

根因：触控IC未进入深度休眠，GPIO持续唤醒主控，后台蓝牙广播未关闭；

整改：闲置10s自动关闭广播，触控IC休眠拉低使能引脚。

案例4：OTA升级中途断电直接变砖

日志：A分区写入损坏，Bootloader无备份分区跳转逻辑；

解决方案：采用A/B双固件分区，升级失败自动加载备份分区，杜绝变砖。

十、量产项目验收放行标准

  1. 功能用例100%通过，无严重/阻断级bug；
  2. RF射频全部指标达标，通过蓝牙BQB预测试；
  3. 7天连续老化无死机、无频繁断连、无内存泄漏；
  4. 5000次断电、1万次充电插拔、5万次翻盖耐久测试全部合格；
  5. ESD静电、高低温、跌落测试无永久失效故障；
  6. OTA全异常场景验证通过，无变砖、无配置丢失风险；
  7. 多品牌手机、路由器兼容性全覆盖，无配对失败、音频卡顿；
  8. 功耗、续航、充电保护符合电池国标，无漏电、过充隐患。

十一、总结

  1. TWS区别于普通嵌入式设备核心考点：BLE射频性能、双耳同步音频、功耗休眠控制、A/B分区OTA升级、2.4G共存干扰、充电仓机械耐久；
  2. 四大高频故障根源：射频天线匹配差导致断连、内存泄漏长期运行死机、无双分区OTA变砖、触控/蓝牙线程抢占总线卡死；
  3. 日志排障核心关键字：LMP Timeout（断连）、Malloc Fail（内存泄漏）、SMP Pairing Failed（配对失败）、Watchdog Reset（线程阻塞重启）；
  4. 可靠性测试底线：任何异常场景下，耳机不能变砖、不能永久断连、不能丢失配对记忆、不能出现安全漏电隐患。
