深入理解入门MQTT协议

文章目录

深入理解入门MQTT协议
- 一、介绍
- [二、核心架构：发布 / 订阅模式](#二、核心架构：发布 / 订阅模式)
- - 三重解耦特性
- 三、核心概念深度解析
- - [3.1 主题（Topic）](#3.1 主题（Topic）)
  - [3.2 服务质量等级（QoS）](#3.2 服务质量等级（QoS）)
  - [3.3 保留消息（Retain）](#3.3 保留消息（Retain）)
  - [3.4 遗嘱消息（Will Message）](#3.4 遗嘱消息（Will Message）)
  - [3.5 会话与会话保持](#3.5 会话与会话保持)
  - [3.6 心跳保活（Keep Alive）](#3.6 心跳保活（Keep Alive）)
- 四、报文结构详解
- - [4.1 固定报头（1 字节 + 剩余长度）](#4.1 固定报头（1 字节 + 剩余长度）)
  - [4.2 可变报头](#4.2 可变报头)
  - [4.3 载荷（Payload）](#4.3 载荷（Payload）)
- [五、MQTT 3.1.1 vs MQTT 5.0](#五、MQTT 3.1.1 vs MQTT 5.0)
- 六、主流实现与快速上手
- - [6.1 常见 Broker](#6.1 常见 Broker)
  - [6.2 常见客户端库](#6.2 常见客户端库)
  - [6.3 快速体验（Python 示例）](#6.3 快速体验（Python 示例）)
  - [6.4 常见 Broker--EMQX](#6.4 常见 Broker--EMQX)
- 七、典型应用场景
- 八、最佳实践建议

一、介绍

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输）是一种基于发布 / 订阅模式 的轻量级消息传输协议，由 IBM 于 1999 年联合发明，现为 OASIS 国际标准。它专为低带宽、高延迟、不稳定网络中的资源受限设备设计，是物联网（IoT）领域事实上的标准通信协议。

二、核心架构：发布 / 订阅模式

MQTT 采用经典的 Pub/Sub 架构，通过第三方 Broker 实现消息的收发解耦，就像 "快递驿站" 模式：

三大核心角色：

角色	职责	类比
发布者 Publisher	向指定主题发送消息的设备 / 应用	寄件人
订阅者 Subscriber	订阅主题并接收消息的客户端	收件人
Broker 代理服务器	接收、过滤、路由、分发消息的中间节点	快递驿站

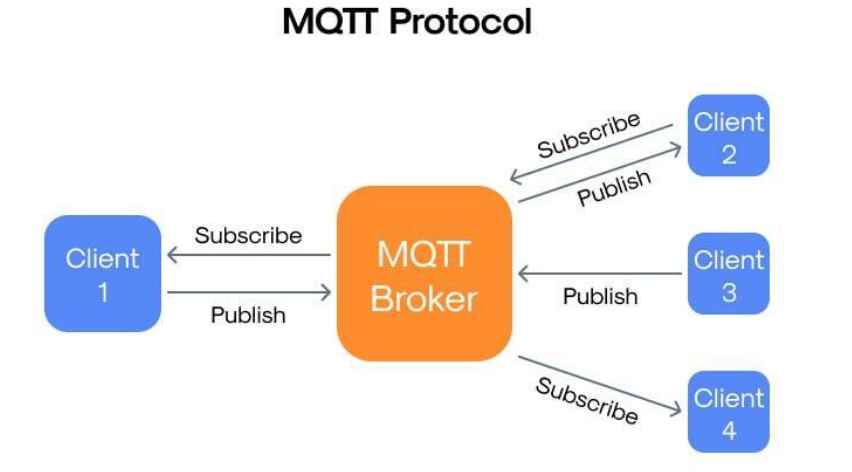

MQTT通信模型：

三重解耦特性

空间解耦：发布者与订阅者无需知道对方 IP 和端口
时间解耦：双方无需同时在线，Broker 可暂存消息
同步解耦：收发互不阻塞，系统异步运行

注意：一个客户端可以同时既是发布者也是订阅者。QoS 协议是 Sender 与 Receiver 之间的约定，而非 Publisher 与 Subscriber 直接达成。

三、核心概念深度解析

3.1 主题（Topic）

主题是 MQTT 消息路由的核心依据，采用层级式斜杠分隔结构，类似文件路径：

复制代码

home/livingroom/temperature
factory/area1/robot01/status

命名规则：

区分大小写，层级间用 / 分隔
允许空层级（如 /home/ 是合法的三级主题）
以 $ 开头的主题为 Broker 系统保留主题（如 $SYS/），业务层请勿使用

两种通配符：

+ 单层通配符：匹配任意一个层级
- sensor/+/temperature 匹配 sensor/1/temperature，不匹配 sensor/1/2/temperature
# 多层通配符：匹配后续所有层级，必须位于末尾
- home/# 匹配 home/livingroom/temp、home/bedroom/light/status

3.2 服务质量等级（QoS）

MQTT 定义了三级消息交付可靠性，是协议最核心的特性之一：

等级	名称	交互机制	可靠性	适用场景
QoS 0	最多一次At Most Once	发完即忘，无确认	可能丢失	传感器周期性上报、非关键数据
QoS 1	至少一次At Least Once	PUBLISH → PUBACK 二次握手	保证到达，可能重复	普通控制指令、状态上报
QoS 2	恰好一次Exactly Once	PUBLISH → PUBREC → PUBREL → PUBCOMP 四次握手	保证到达且不重复	金融交易、关键报警、计费数据

QoS 降级机制 ：发布者的 QoS 与订阅者的 QoS 取较小值生效。例如发布者 QoS=2，订阅者 QoS=1，则实际按 QoS=1 交付。

3.3 保留消息（Retain）

发布消息时设置 Retain = 1，Broker 会存储该主题的最新一条保留消息。当有新客户端订阅该主题时，立即收到这条保留消息，解决 "订阅后无历史数据" 的冷启动问题。

每个主题仅保存一条保留消息，新的保留消息会覆盖旧的。发送空 payload 的保留消息可清除该主题的保留消息。

3.4 遗嘱消息（Will Message）

客户端连接时可预先设置遗嘱。当客户端异常断开（未发送 DISCONNECT 报文、心跳超时），Broker 自动向指定主题发布遗嘱消息，通知其他客户端该设备离线。

典型应用：设备在线状态监控、异常掉线告警。

3.5 会话与会话保持

Clean Session = 1（干净会话）：连接断开后，Broker 立即清除该客户端的所有订阅信息和未送达消息
Clean Session = 0（持久会话）：断开连接后，Broker 保留订阅关系和 QoS 1/2 的未确认消息，客户端重连后继续投递

MQTT 5.0 进一步增加了会话过期时间（Session Expiry Interval），可精确控制会话保留时长。

3.6 心跳保活（Keep Alive）

客户端设置心跳间隔（秒），在此时间内若无数据交互，需发送 PINGREQ 心跳包，Broker 回复 PINGRESP。若 Broker 在 1.5 倍心跳时间内未收到任何数据，判定客户端离线并触发遗嘱。

四、报文结构详解

MQTT 报文采用二进制格式，结构紧凑，由三部分组成：

复制代码

┌─────────────┬───────────────┬───────────┐
│  固定报头   │   可变报头    │   载荷    │
│  Fixed Header│ Variable Header│  Payload │
│  所有报文必有│  部分报文有   │  可选     │
└─────────────┴───────────────┴───────────┘

4.1 固定报头（1 字节 + 剩余长度）

第 1 字节高 4 位为报文类型，低 4 位为标志位：

报文类型	值	说明
CONNECT	1	客户端连接请求
CONNACK	2	连接确认
PUBLISH	3	发布消息
PUBACK	4	QoS 1 发布确认
PUBREC	5	QoS 2 发布收到
PUBREL	6	QoS 2 发布释放
PUBCOMP	7	QoS 2 发布完成
SUBSCRIBE	8	订阅请求
SUBACK	9	订阅确认
UNSUBSCRIBE	10	取消订阅
UNSUBACK	11	取消订阅确认
PINGREQ	12	心跳请求
PINGRESP	13	心跳响应
DISCONNECT	14	断开连接
AUTH	15	认证（5.0 新增）

剩余长度字段：采用变长编码，1~4 字节，表示可变报头 + 载荷的总字节数，单报文最大支持 256MB。

4.2 可变报头

内容随报文类型变化。例如 PUBLISH 报文的可变报头包含主题名、报文标识符（QoS 1/2 时）；CONNECT 报文包含协议名、协议级别、连接标志、心跳间隔等。

4.3 载荷（Payload）

真正的业务数据。CONNECT 报文的载荷包含 ClientID、用户名、密码、遗嘱主题、遗嘱内容等；PUBLISH 报文的载荷就是应用消息本体。

五、MQTT 3.1.1 vs MQTT 5.0

MQTT 3.1.1（2014）是目前最广泛部署的版本，约占 65% 市场份额；MQTT 5.0（2019）是面向大规模物联网的重大升级，新增 20+ 特性：

特性	MQTT 3.1.1	MQTT 5.0
会话管理	CleanSession 布尔值	会话过期时间，秒级精确控制
原因码	仅 CONNACK 有 5 种	所有确认报文支持 40+ 细化原因码
消息属性	无	支持用户自定义键值对元数据
消息过期	不支持	可设置消息在 Broker 上的存活时间
共享订阅	不支持	原生支持多消费者负载均衡
主题别名	无	长主题映射为短整数，节省带宽
流量控制	无	Receive Maximum 限制未确认消息数
请求响应	需自行约定	内置响应主题 + 关联数据机制
服务端能力发现	无	连接时可查询 Broker 支持的能力
认证增强	仅用户名密码	AUTH 报文支持扩展认证（如 OAuth）

实战价值：在千级设备以上的规模化部署中，5.0 的主题别名可减少 85% 主题带宽占用，共享订阅解决了单消费者瓶颈，细化原因码大幅降低运维排障成本。

六、主流实现与快速上手

6.1 常见 Broker

EMQX：国产开源，高性能分布式，企业级功能丰富，国内应用最广
Mosquitto：Eclipse 旗下，轻量经典，适合嵌入式和小型部署
HiveMQ：企业级，Java 实现，集群能力强
VerneMQ：Erlang 实现，高可用分布式
云厂商托管：AWS IoT Core、阿里云 IoT、腾讯云 IoT Explorer

6.2 常见客户端库

Python：paho-mqtt
Java/Android：Eclipse Paho Java
JavaScript：MQTT.js（浏览器 / Node.js）
C/C++：Eclipse Paho C、MQTT-C
Go：paho.mqtt.golang
嵌入式：MQTT-C、lwMQTT

6.3 快速体验（Python 示例）

python 复制代码

import paho.mqtt.client as mqtt

# 连接成功回调
def on_connect(client, userdata, flags, rc):
    print(f"连接成功，返回码: {rc}")
    client.subscribe("home/livingroom/temperature")

# 消息接收回调
def on_message(client, userdata, msg):
    print(f"收到 [{msg.topic}]: {msg.payload.decode()}")

client = mqtt.Client(client_id="demo_client_001")
client.on_connect = on_connect
client.on_message = on_message

client.connect("broker.emqx.io", 1883, 60)

# 发布一条消息
client.publish("home/livingroom/temperature", "25.5", qos=1)

client.loop_forever()

6.4 常见 Broker--EMQX

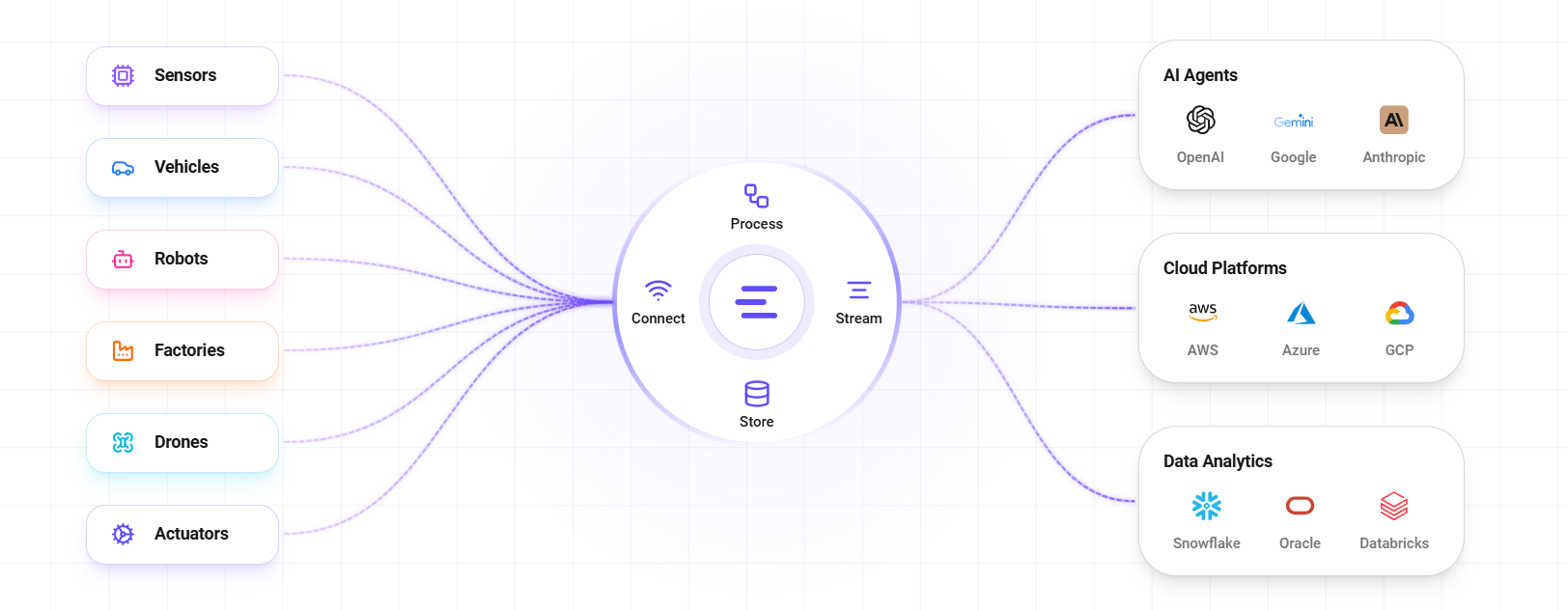

EMQX 是一个统一的 MQTT 平台，用于实时 AI 和 IoT 数据流传输。它可以连接、处理来自数百万台设备的数据，并将其传输到您的云端、AI 和分析平台。

EMQX 提供三种部署选项：完全托管的云（无服务器或专用服务器），可实现最快价值；自带云 (BYOC)，可实现更好的隔离性和数据驻留；以及自主管理（企业版），可完全控制您自己的基础设施。所有选项均采用一致的 MQTT 核心架构。

七、典型应用场景

智能家居：设备状态上报、APP 远程控制、场景联动
工业物联网：产线传感器数据采集、设备远程运维、预测性维护
车联网：车辆位置上报、远程诊断、OTA 升级通知
智慧城市：路灯监控、环境监测、交通流量采集
智慧农业：土壤温湿度采集、灌溉自动控制
即时通讯：消息推送、在线状态同步

八、最佳实践建议

主题设计 ：遵循层级语义，从大到小（如 产品/设备/功能），避免过深层级，预留扩展位
QoS 选择：优先 QoS 0，关键数据用 QoS 1，非必要不用 QoS 2（开销是 QoS 1 的 2 倍）
ClientID：确保全局唯一，建议使用设备 SN 或 UUID
安全加固：生产环境启用 TLS/SSL（8883 端口），配合用户名密码认证或证书认证
消息大小：单条消息建议控制在 256KB 以内，大数据分片传输
心跳设置：移动网络建议 30~60 秒，有线网络可设更长，兼顾电量与实时性
