智能POS终端：蓝牙+WiFi 融合产品形态与软硬件架构设计

1. 产品概述

智能POS终端（Smart POS Terminal）是新一代支付终端设备，集成了信用卡/借记卡支付、移动支付（微信/支付宝）、会员管理、库存管理等功能于一体，广泛部署在零售、餐饮、酒店等场景。与传统的"哑终端"不同，智能POS搭载Android/Linux操作系统，拥有触摸屏、摄像头、打印机和丰富的无线连接能力------其中WiFi + 蓝牙双模共存是其核心竞争力。

• 市场定位: 中高端商户收银终端，替代传统POS + 收银机组合
• 目标用户: 连锁零售门店、餐饮店、便利店、酒店前台
• 核心场景: 支付收银、扫码点餐、会员营销、库存管理、O2O核销
• 代表型号: 商米V2 PRO、新大陆SP600、百富A920
• 价格区间: ¥800-3000（单屏），¥1500-5000（双屏）
• 市场规模: 2024年全球智能POS终端市场 548亿，预计2031年达1320亿（CAGR ~13%）

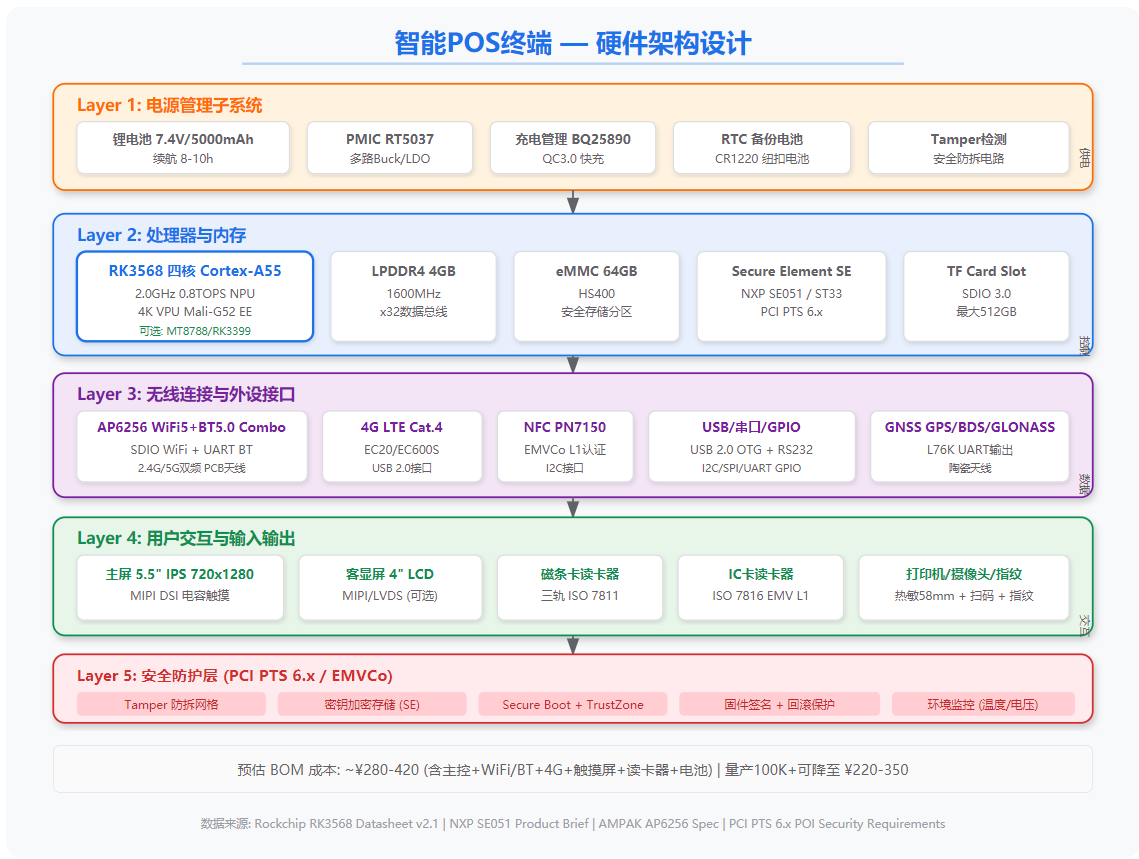

2. 硬件架构设计

2.1 MCU/SoC 选型对比

|--------|----------|--------------|--------------|-------------|-------------|---------|
| 方案 | 芯片型号 | CPU | 价格(批/千片) | 功耗(TDP) | WiFi/BT | NPU |
| 主流 | RK3568 | 4×A55 2.0GHz | ¥85-120 | 3-5W | 需外挂 | 0.8TOPS |
| 备选A | MT8788 | 4×A53 2.0GHz | ¥70-100 | 2.5-4W | 需外挂 | 无 |
| 备选B | RK3399 | 2×A72+4×A53 | ¥120-160 | 5-8W | 需外挂 | 无 |
| 低端 | ESP32-S3 | 双核LX7 240MHz | ¥15-25 | 0.3W | 内置 | 无(仅轻量) |

推荐方案: RK3568 + AP6256 (WiFi5+BT5.0 Combo)。RK3568的0.8TOPS NPU可支持AI人脸支付、活体检测等端侧推理，大幅降低对云端依赖。

2.2 WiFi+BT Combo 模块选型

|-----------|-----------|---------------|-----------------|-----------|-----------|--------|
| 模块 | 芯片方案 | WiFi | BT | 接口 | 功耗 | 价格 |
| AP6256 | BCM43456 | 802.11ac 2T2R | BT 5.0 | SDIO+UART | 300mW(TX) | ¥25 |
| RTL8822CS | RTL8822CS | 802.11ac 2T2R | BT 4.2 | SDIO+UART | 350mW | ¥20 |
| ESP32-C6 | ESP32-C6 | WiFi6 1T1R | BT 5.3+802.15.4 | SPI/UART | 250mW | ¥12 |

AP6256为Broadcom方案，驱动成熟，支持Android/Linux BSP，是POS终端的主流选择。

2.3 电源管理方案

• 主PMIC: Richtek RT5037 --- 4路Buck + 多路LDO，满足RK3568多电压域需求
• 充电IC: TI BQ25890 --- 支持QC3.0快充，最大5A充电电流
• 电池: 7.4V 5000mAh 双串联锂电池组，续航8-10小时（含打印）
• 安全: 硬件防拆(Tamper)电路，断电后SE自动擦除密钥

2.4 传感器/外设接口

• NFC读卡器: NXP PN7150，支持EMVCo L1非接触支付
• 磁条卡读卡器: 三磁道 ISO 7811
• IC卡读卡器: ISO 7816标准，带EMV L1认证
• 触摸屏: 5.5寸 720×1280 MIPI DSI + 电容触摸（GT911）
• 打印机: 58mm热敏打印头，步进电机控制
• 摄像头: 扫码摄像头 + 人脸支付摄像头
• 安全: NXP SE051 Secure Element，PCI PTS 6.x认证

2.5 PCB 布线要点

• 射频区域: WiFi/BT天线走线需50Ω阻抗匹配，与电源/数字区域隔离，采用π型匹配网络
• 安全分区: Tamper信号线需绕行PCB边缘，采用蛇形走线+过孔包围
• 层叠: 6层板设计（S-G-S-P-G-S），关键高速接口（MIPI DSI、DDR）内层走线
• EMC: 4G模块EMI屏蔽罩，USB/串口加ESD保护二极管

2.6 BOM估算

|------------|---------------------------|------------------------------|
| 类别 | 主要元件 | 成本(¥) |
| 主控+内存+存储 | RK3568+LPDDR4 4G+eMMC 64G | 200-280 |
| WiFi/BT+4G | AP6256+EC20 | 90-130 |
| 安全 | SE+NFC+防拆 | 35-60 |
| 显示+触摸 | 5.5寸屏+TP+客显屏 | 80-150 |
| 读卡器+打印机 | MSR+IC+NFC+热敏头 | 60-100 |
| 电池+PMIC+结构 | 7.4V电池+外壳+线材 | 50-80 |
| 合计 | | ¥515-800 (量产可降至¥400-600) |

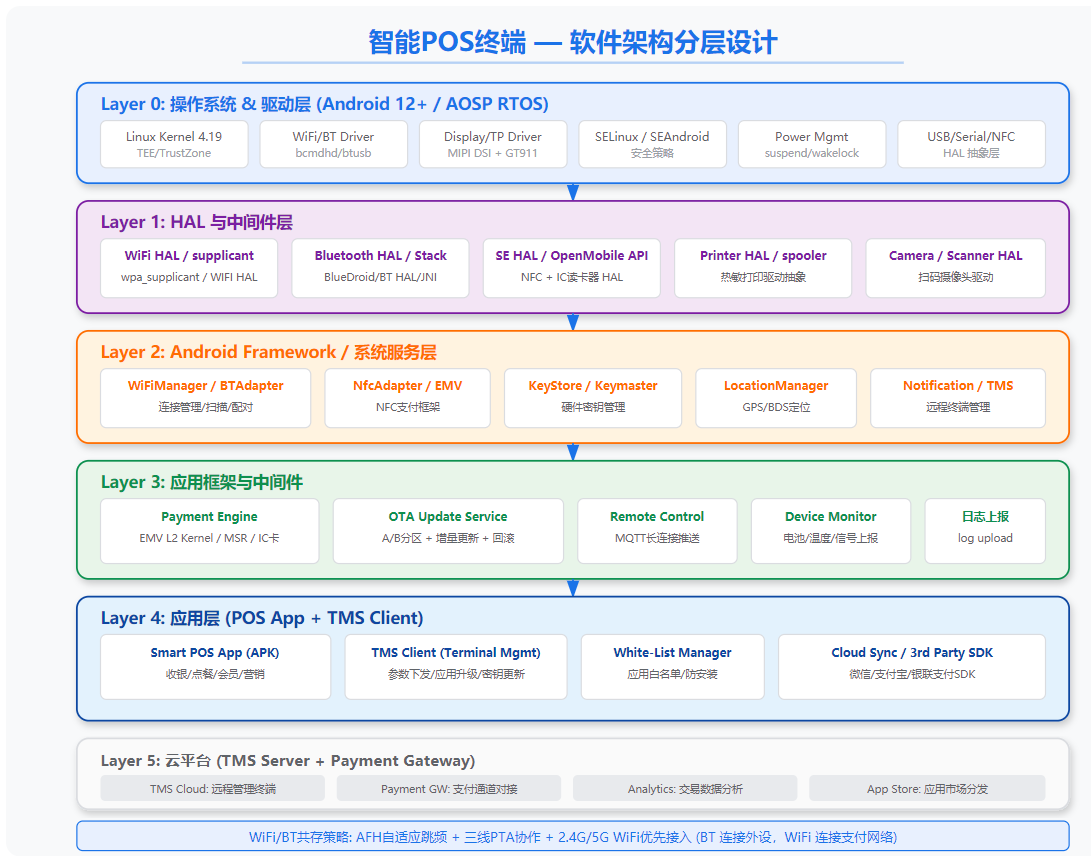

3. 软件架构设计

3.1 OS 选型: Android 12+ / AOSP

智能POS采用Android AOSP，理由：

• 成熟的支付SDK生态（银联、微信、支付宝均有Android SDK）
• 应用市场分发机制，支持第三方应用安装
• HAL层可方便地对接各种外设（打印机、读卡器、NFC）
• Google Play Protect / SEAndroid 提供安全基线

替代方案：部分低端POS使用FreeRTOS + 轻量GUI，仅支持固定支付功能，不支持App扩展。

3.2 协议栈分层

应用层: POS App (收银/点餐/会员) + TMS Client (远程终端管理)
  ↓
框架层: Payment Engine(EMV L2) + OTA Service + Security Framework
  ↓
HAL层:  WiFi HAL + BT HAL + NFC HAL + SE HAL + Printer HAL
  ↓
驱动层:  bcmdhd(WiFi) + btusb(BT) + NFC I2C + MIPI DSI + UART

3.3 应用层模块划分

• Payment Engine: 支付核心引擎，处理EMV L2交易流程（接触/非接触）
• TMS Client: 终端管理系统客户端，负责远程参数下发、密钥更新、应用升级
• White-List Manager: 应用白名单管理，防止恶意APK安装
• Device Monitor: 设备健康监控------电池、温度、信号强度、打印次数统计
• 3rd Party SDK: 微信/支付宝/银联支付SDK集成

3.4 OTA 升级方案

• A/B分区: RK3568支持A/B System Update，升级失败自动回滚
• 增量更新: 使用bsdiff算法生成增量包，典型OTA包50-100MB
• 安全性: 固件签名校验（RSA-2048），回滚保护（防止降级攻击）
• 推送策略: 灰度发布（1% → 10% → 100%），TMS平台统一管理

3.5 功耗管理策略

|--------|--------|---------|-------------|--------|---------|
| 模式 | 功耗 | CPU | WiFi/BT | 屏幕 | 说明 |
| 工作模式 | 3-5W | 全速 | 全开 | 100%亮度 | 交易/打印 |
| 待机模式 | 0.5-1W | 休眠 | BLE保活 | 50%亮度 | 屏幕常亮显示 |
| 深度休眠 | <50mW | 休眠 | 关 | 关 | 电池耗尽保护 |
| 关机充电 | - | 关 | 关 | 关 | 仅充电IC工作 |

4. 关键技术挑战与解决方案

4.1 WiFi与BT共存干扰处理

2.4GHz频段共存是POS终端的核心挑战。解法：

|-------------|--------------------------------------------------|----------------|
| 技术 | 原理 | 效果 |
| AFH (自适应跳频) | BT主动避开WiFi占用的20MHz信道 | BT吞吐量提升60-80% |
| 三线PTA协作 | WiFi通过3根信号线(BT_ACTIVE/WIFI_ACTIVE/PRIORITY)与BT协调 | 实时性高，延迟<100μs |
| 5GHz优先 | 让WiFi优先连接5GHz AP，完全避开2.4GHz BT | 彻底解决同频干扰 |
| 天线隔离 | 两天线距离>2cm，中间加接地隔离带 | 额外15-20dB隔离度 |

推荐组合: AP6256硬件PTA + Android WiFi Roaming策略（优先5GHz）+ 天线隔离设计。

4.2 连接稳定性

• WiFi漫游: 802.11r快速漫游（FT），减少AP切换延迟
• BLE重连: 外设断连后快速扫描+定向重连（<2秒），加快广播间隔20ms扫描
• 4G备份: 当WiFi不可用时，自动切换到4G LTE保持支付通道

4.3 数据安全

• PCI PTS 6.x全设备认证（POI Security Requirements）
• 所有支付数据在SE内部处理，主控CPU不接触明文密钥
• TLS 1.3加密通信，证书固定（Certificate Pinning）
• 防物理攻击：Tamper网格 + 环境传感器（温度/电压异常触发自毁）

5. 开发工具链与调试方法

|-------------------------------|---------------|----------------|
| 工具 | 用途 | 说明 |
| Android Studio + NDK | 应用+JNI开发 | 主开发环境 |
| Rockchip SDK rk356x_android12 | BSP定制 | 内核+驱动编译 |
| ADB over WiFi | 无线调试 | POS无USB口时的调试方式 |
| Ellisys Bluetooth Analyzer | 蓝牙协议分析 | BLE外设连接问题排查 |
| Wireshark + OmniPeek | WiFi空口抓包 | WiFi性能分析 |
| EMVCo Test Tool | EMV L1/L2认证测试 | 支付流程合规验证 |

6. 市场前景与竞品分析

6.1 市场驱动因素

• 移动支付普及: 中国移动支付渗透率>86%，扫码支付成标配
• 新零售转型: 门店数字化需求，POS从"收银工具"变为"门店大脑"
• SaaS化趋势: POS软件订阅收入（¥99-499/月/台）成为新增长点
• 海外市场: 东南亚、拉美市场爆发，中国POS厂商出海加速

6.2 主要竞品

|--------------|----------|------------|----------------|---------------|
| 厂商 | 代表产品 | 价格(¥) | 优势 | 劣势 |
| 商米(Sunmi) | V2 PRO | ¥1500-2500 | App生态最大, 出货量领先 | Android定制深度不足 |
| 新大陆(Newland) | SP600 | ¥1200-2000 | 银行渠道强, 安全认证完整 | 互联网基因弱 |
| 百富(PAX) | A920 | ¥1800-3000 | 全球市场布局, 多认证 | 价格高, 定制周期长 |
| 联迪(Landis) | APOS A8 | ¥800-1500 | 性价比高, 本地服务好 | 产品创新不足 |

6.3 机会窗口

• AI+POS: 端侧AI（人脸识别/活体检测/商品识别）成为差异化竞争力
• Biometric Payment: 掌纹/虹膜支付对POS安全能力提出新要求
• 碳中和: 电子小票替代纸质小票，降低POS打印机依赖
