📝 本篇文章主要是讲解图的相关算法,包括遍历、MST 以及最短路径
✈️ 本篇文章讲解的算法比较抽象，而且难度较高，希望大家学习完其他数据结构再来学习 图的相关算法
🚀 如果阅读本文时对图的基础存储结构存在疑问，可查阅前置博客：【C++】数据结构之图的基本概念-CSDN博客
目录
[1 图的遍历](#1 图的遍历)
[1.1 广度优先遍历（BFS）](#1.1 广度优先遍历（BFS）)
[1.2 深度优先遍历（DFS）](#1.2 深度优先遍历（DFS）)
[2 最小生成树（MST）](#2 最小生成树（MST）)
[2.1 Kruskal 算法](#2.1 Kruskal 算法)
[2.2 Prim 算法](#2.2 Prim 算法)
[3 最短路径](#3 最短路径)
[3.1 单源最短路径](#3.1 单源最短路径)
[3.1.1 Dijkstra 算法](#3.1.1 Dijkstra 算法)
[3.1.2 Bellman-Ford 算法](#3.1.2 Bellman-Ford 算法)
[3.2 多源最短路径 --- Floyd-Warshall 算法](#3.2 多源最短路径 — Floyd-Warshall 算法)
1 图的遍历
图的遍历与树的遍历其实很像，分为广度优先遍历和深度优先遍历，都是从一个节点开始，按照一定的规律将整个图的顶点给遍历完。但是在图的遍历中需要注意的是，一个图并不一定是连通图，所以我们在遍历的过程中还需要考虑不是连通图的情况，保证整个图的所有顶点全部被遍历到。
1.1 广度优先遍历（BFS）

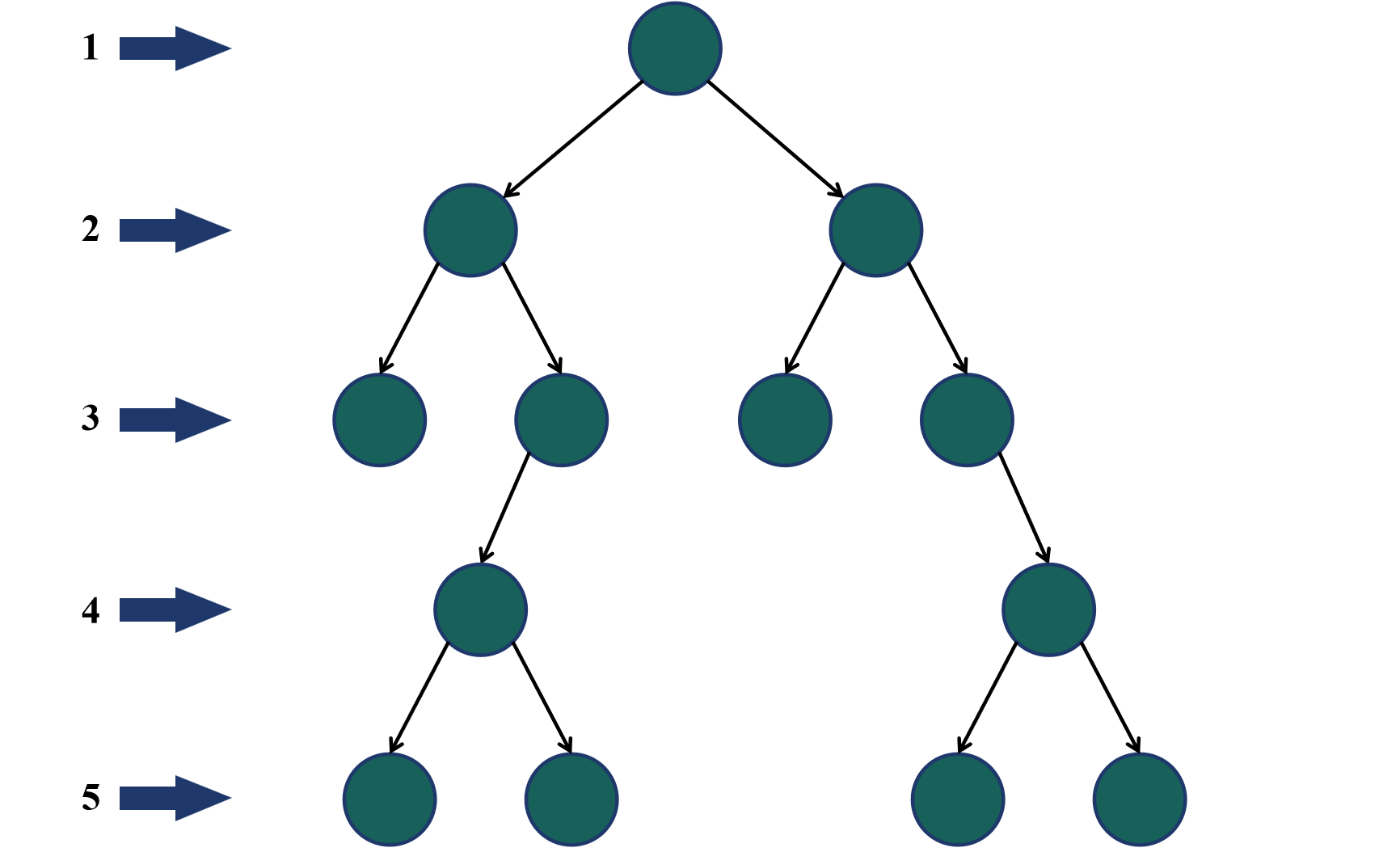

我们先来回顾一下二叉树的 BFS。二叉树的广度优先遍历其实就是二叉树的层序遍历：
在二叉树的 BFS 中，会借助队列这一数据结构，首先将根节点入队列，然后在后面的每次循环中，将与队列头部元素的孩子节点全部入队列，直到队列为空为止。

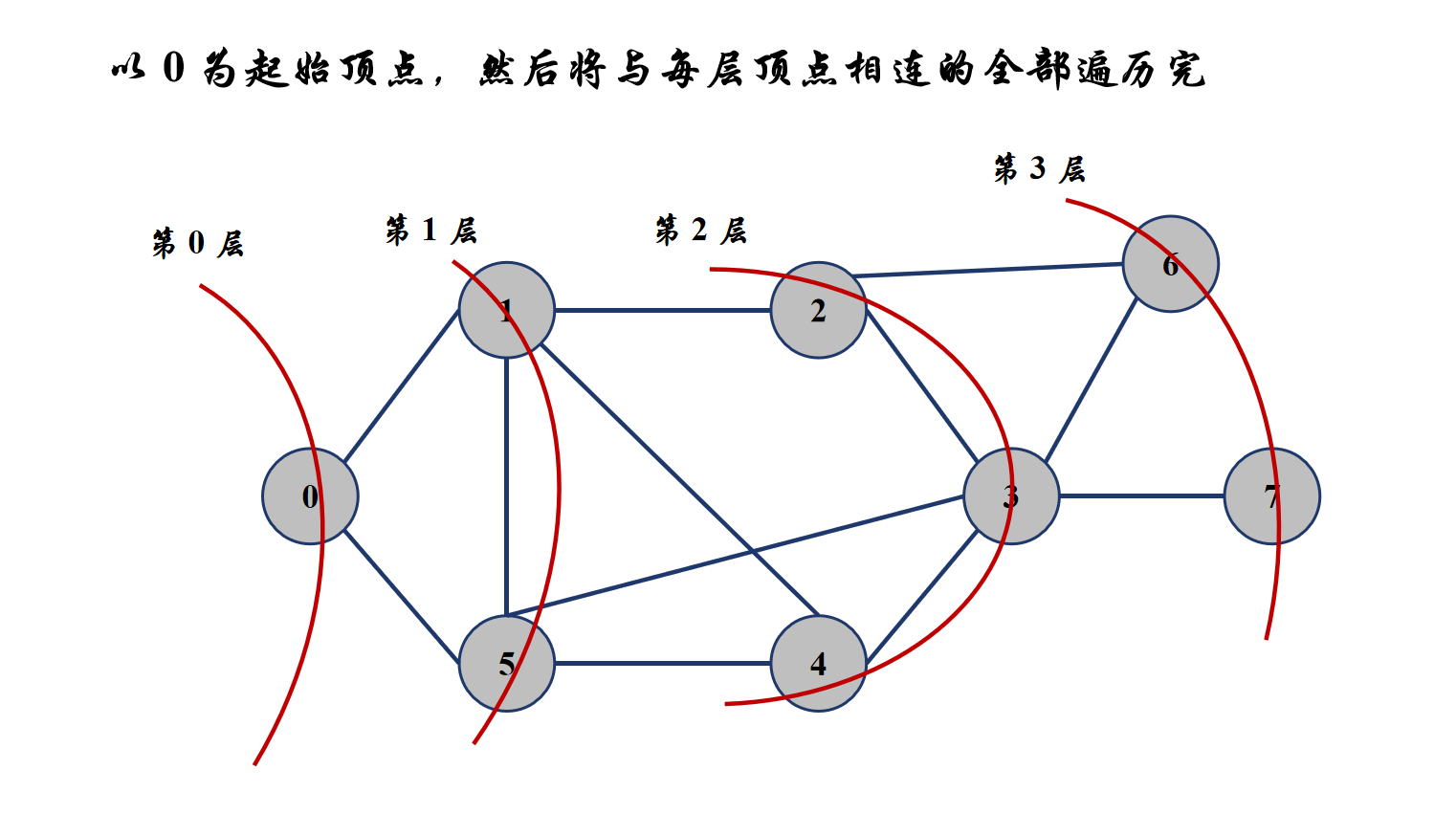

图的 BFS 与二叉树的 BFS 思想是一样的，其实都是层序遍历，首先我们会先选择图中具体的一个顶点，然后首先遍历该顶点，然后再遍历与该顶点相连的所有顶点，再遍历与上一层顶点相连的顶点，如此往复，直至遍历完所有顶点。例如：
我们以 0 顶点为起始顶点，第一个先将 0 顶点入队列，然后在循环内部取出队列的头部顶点，然后遍历头部顶点，再将与头部顶点相连的所有顶点入队列，这样依次循环，就得到了上面的 BFS 图。
但是在遍历的时候我们会发现一个问题，如果队列的顶点可能还会入队列，导致重复遍历的情况，比如 0 顶点，第一个 0 顶点入队列，然后将 1,5 顶点加入队列，当遍历 1 顶点时，0 顶点也是与 1 顶点相连的顶点，会再次加入队列。所以为了防止这种重复入队列的情况发生，我们需要一个访问数组，也就是 vector<bool> visited 来记录哪些顶点已经入队列了，用 true 代表已经入队列，false 表示还没有入过队列，已经入过队列的顶点我们不需要再次加入了。
上面是连通图的情况，那么如果不是一个连通图呢？我们如何保证所有顶点都被遍历到呢？其实很简单，我们在一遍 BFS 之后，检察一下 visited 数组，如果还有顶点编号位置元素为 false，那就再来一遍 BFS，如果还有，那就再来一边就可以了。
cpp
void _BFS(size_t srci, std::vector<bool>& visited, int n)
{
//辅助数据结构队列
std::queue<size_t> q;
//1. 先让第一个节点入队列
q.push(srci);
//2. 入队列之后就将其设置为访问过
visited[srci] = true;
int dsize = 1;
//3. 开始 bfs
while (!q.empty())
{
//进行层序打印
while (dsize--)
{
//先取出队列中的头部数据
size_t front = q.front();
q.pop();
std::printf("[%d:%s] ", front, _vertexs[front].c_str());
//让与该顶点相连的顶点入队列
for (size_t i = 0; i < n; i++)
{
if (_matrix[front][i] != MAX_W && visited[i] == false)
{
q.push(i);
visited[i] = true;
}
}
}
std::cout << std::endl;
dsize = q.size();
}
}
void BFS(const V& src)
{
int n = _vertexs.size();
//访问数组
std::vector<bool> visited(n, false);
size_t srci = GetVertexIndex(src);
//防止图不连通
for (size_t i = 0; i < n; i++)
{
if (visited[i] == false)
_BFS(i, visited, n);
}
}
void Test_BFS()
{
std::string a[] = { "张三", "李四", "王五", "赵六", "马超", "周七", "田八", "刘备"
, "孙权", "黄忠" };
Graph<std::string, int> g1(a, sizeof(a) / sizeof(std::string));
g1.AddEdge("张三", "李四", 100);
g1.AddEdge("张三", "王五", 200);
g1.AddEdge("王五", "赵六", 30);
g1.AddEdge("王五", "周七", 30);
g1.AddEdge("赵六", "马超", 30);
g1.AddEdge("田八", "刘备", 100);
g1.AddEdge("田八", "孙权", 200);
g1.AddEdge("刘备", "黄忠", 200);
g1.AddEdge("黄忠", "孙权", 200);
g1.BFS("张三");
}1.2 深度优先遍历（DFS）

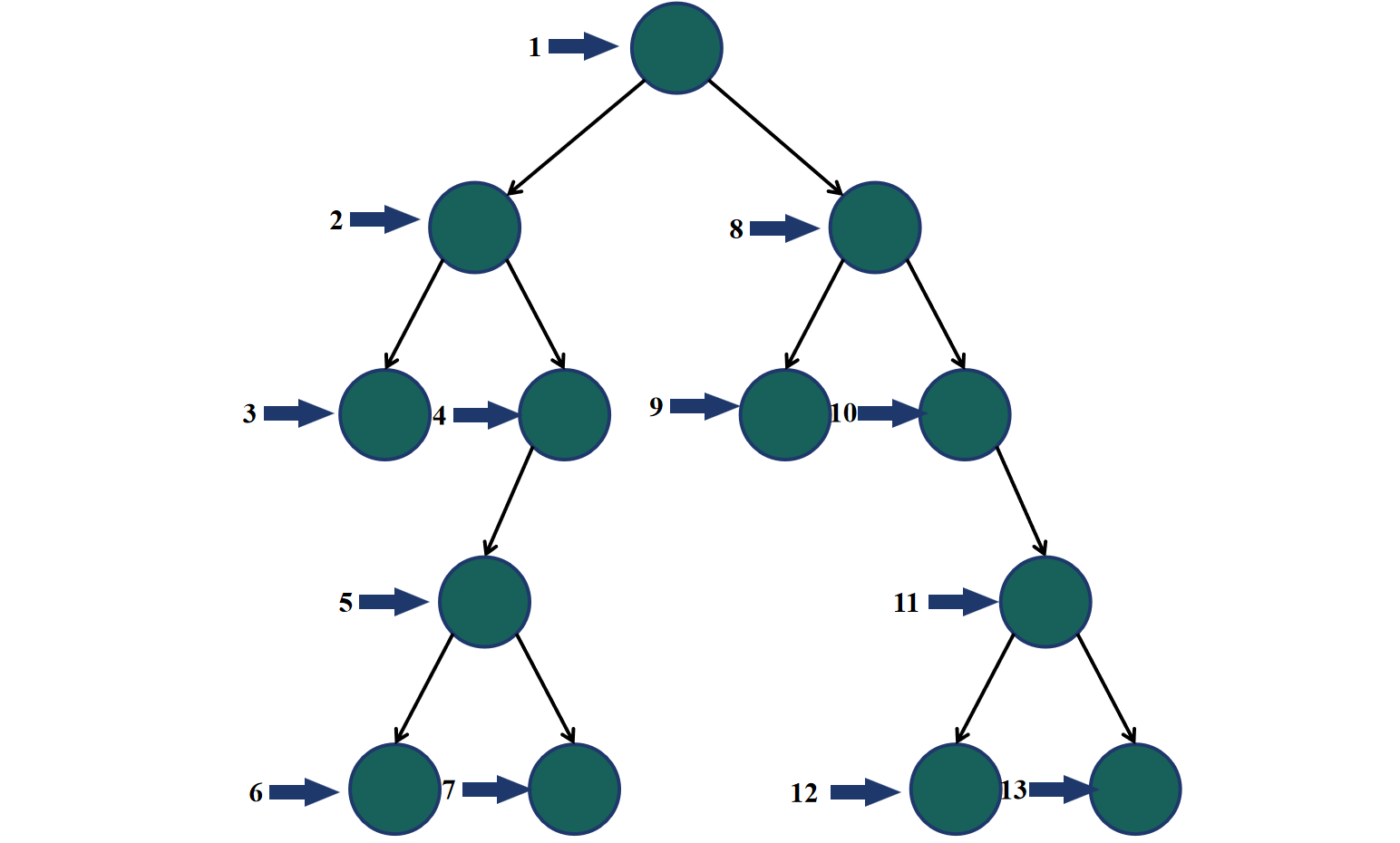

在 DFS 中，我们同样借助二叉树的 DFS 思想来理解图的 DFS。首先，我们来回顾一下二叉树的 DFS（这里以前序遍历为例）：

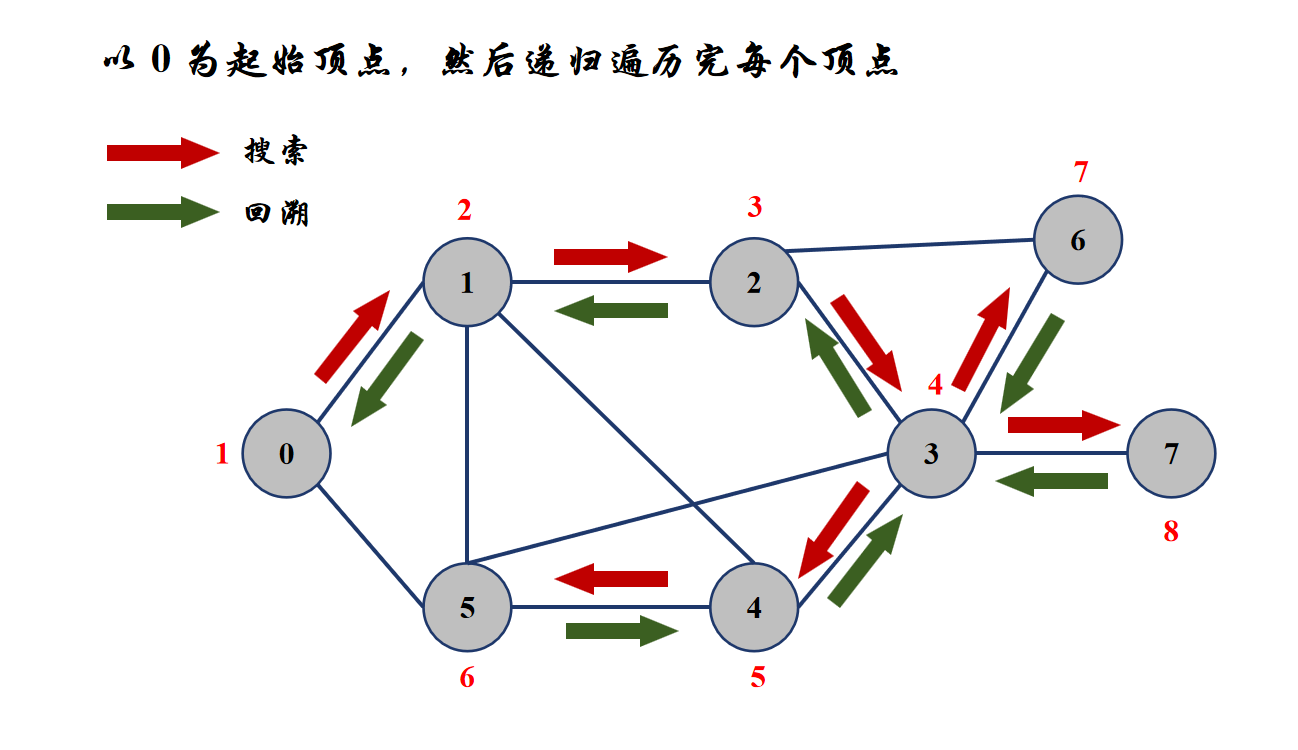

首先会去遍历每棵子树的根节点，然后去将其左子树全部遍历完，再去遍历其右子树。图的 DFS 与二叉树的 DFS 类似，我们选定图中的一个固定顶点 A 开始 DFS，先去遍历与该顶点相连的一个顶点 B，如果存在与 B 相连的顶点 C，然后再去遍历 C，如果还有与 C 相连的顶点 D，那么就再去遍历 D，没有与 D 相连的顶点了，就会返回顶点 C，再去访问与 C 相连的其他顶点，如此循环。可以发现，图的 DFS 其实就是一个递归循环的过程：
可以看到 DFS 也会面临顶点重复访问的问题，所以我们也需要一个 vector<bool>visited 数组来记录哪些顶点已经被访问过了。同样的，如果图不是一个连通图，我们也需要遍历 visited 数组，看一下有哪些顶点是 false，也就是没有访问过的，再以该顶点为起始顶点去进行一遍 DFS。
cpp
void _DFS(size_t srci, std::vector<bool>& visited, int n)
{
//每次递归先访问当前顶点
visited[srci] = true;
std::printf("[%d:%s] ",srci, _vertexs[srci].c_str());
for (size_t i = 0; i < n; i++)
{
//如果当前顶点没有访问过并且 srci 与 i 之间有边
if (visited[i] == false && _matrix[srci][i] != MAX_W)
{
_DFS(i, visited, n);
}
}
}
void DFS(const V& src)
{
int n = _vertexs.size();
size_t srci = GetVertexIndex(src);
//标识数组
std::vector<bool> visited(n, false);
_DFS(srci, visited, n);
//防止图不连通
for (size_t i = 0; i < n; i++)
{
if (visited[i] == false)
_DFS(i, visited, n);
}
}
void Test_Search()
{
std::string a[] = { "张三", "李四", "王五", "赵六", "马超", "周七", "田八", "刘备"
, "孙权", "黄忠" };
Graph<std::string, int> g1(a, sizeof(a) / sizeof(std::string));
g1.AddEdge("张三", "李四", 100);
g1.AddEdge("张三", "王五", 200);
g1.AddEdge("王五", "赵六", 30);
g1.AddEdge("王五", "周七", 30);
g1.AddEdge("赵六", "马超", 30);
g1.AddEdge("田八", "刘备", 100);
g1.AddEdge("田八", "孙权", 200);
g1.AddEdge("刘备", "黄忠", 200);
g1.AddEdge("黄忠", "孙权", 200);
g1.DFS("张三");
}2 最小生成树（MST）
生成树是指一个连通图中的最小连通子图，即具有 n 个顶点和 n-1 条边，而且不存在回路。如果去掉了生成树中的任意一条边，当前生成树都不能够构成有个连通图，必然会出现回路。而最小生成树是指 n-1 条边权值和最小的生成树。
查找最小生成树的算法一共有两种：Kruskal算法和 Prim算法。这两种算法都是基于贪心策略来查找最小生成树的。贪心是指算法中的每一步都选取当前局部最优解，而最终结果是否是全局最优解是不确定的。但是 Kruskal 和 Prim 算法通过贪心策略得到的就是全局最优的最小生成树。
2.1 Kruskal 算法

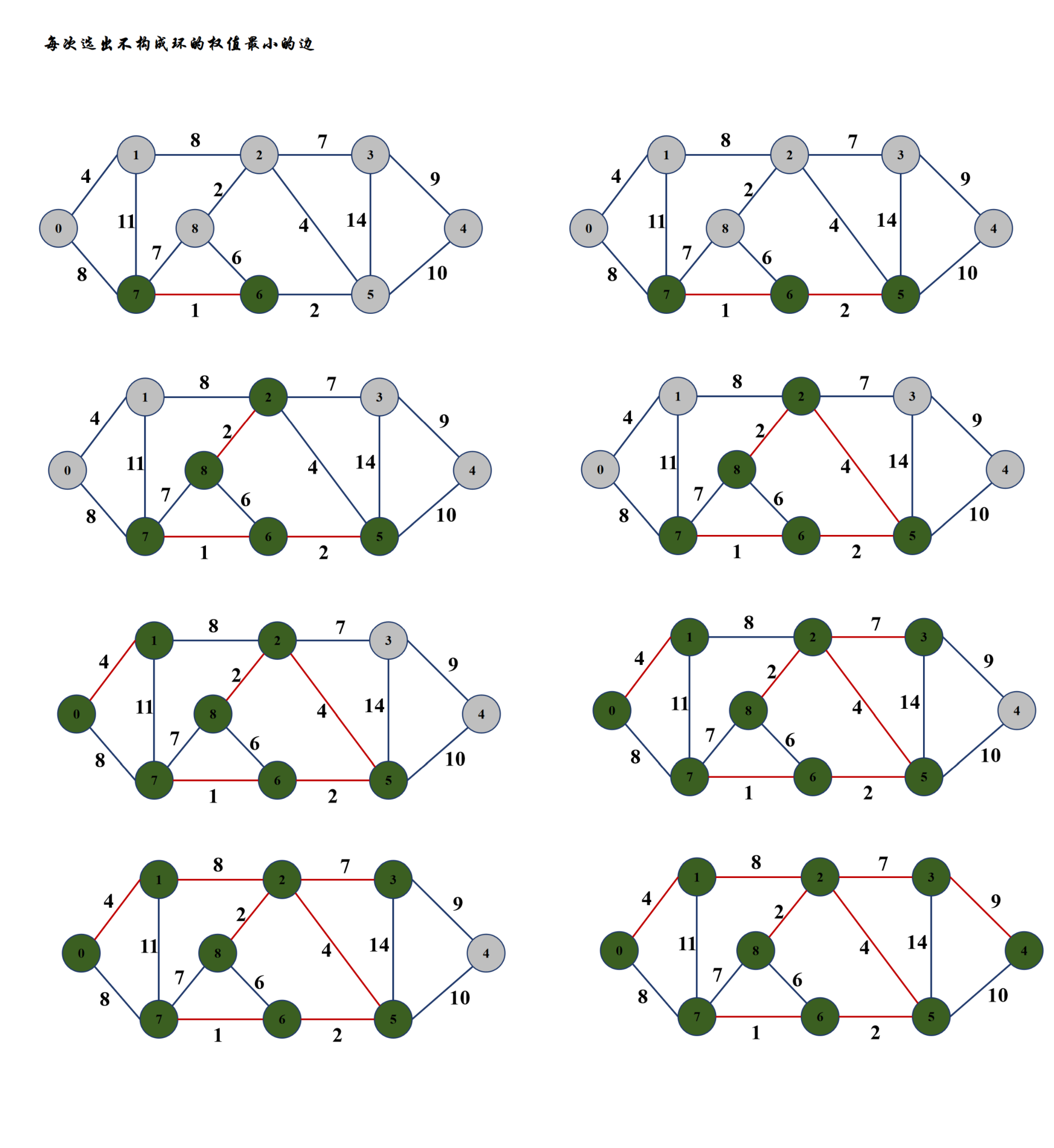

Kruskal 算法的基本思想是选出整个图中 n-1 条权值最小的边。首先对连通图中的所有边按权值进行排序。然后每次选出权值最小的边，如果加入该边之后，所有选出的边之间没有构成回路，那么就可以将该边加入最小生成树，如果构成回路，那就丢弃这条边，继续选出下一条权值最小的边，直到选出了 n-1 条边。Kruskal 的整个过程如图所示：
在 Kruskal 中，我们只需要解决两个问题，第一个就是边如何选取，第二个就是如何判环的问题。第一个问题好解决，我们可以使用一个优先级队列，将所有边加入优先级队列，然后建小根堆即可。但是判环的问题如何解决呢？我们可以将不同的顶点看作是不同的集合，如果两个顶点之间的边被选择了，那么就将这两个顶点加入同一集合，那么判断一条边加入之后是否会构成环，就是判断这条边的两个顶点是否位于同一集合，如果位于同一集合，那么加入该边之后就会构成环，所以这里使用并查集来判断是否构成环。
cpp
//打印函数
void Print()
{
// 打印顶点和下标映射关系
for (size_t i = 0; i < _vertexs.size(); ++i)
{
std::cout << _vertexs[i] << "-" << i << " ";
}
std::cout << std::endl << std::endl;
std::cout << " ";
for (size_t i = 0; i < _vertexs.size(); ++i)
{
std::cout << i << " ";
}
std::cout << std::endl;
// 打印矩阵
for (size_t i = 0; i < _matrix.size(); ++i)
{
std::cout << i << " ";
for (size_t j = 0; j < _matrix[i].size(); ++j)
{
if (_matrix[i][j] != MAX_W)
std::cout << _matrix[i][j] << " ";
else
std::cout << "#" << " ";
}
std::cout << std::endl;
}
std::cout << std::endl << std::endl;
// 打印所有的边
for (size_t i = 0; i < _matrix.size(); ++i)
{
for (size_t j = 0; j < _matrix[i].size(); ++j)
{
if (i < j && _matrix[i][j] != MAX_W)
{
std::cout << _vertexs[i] << "-" << _vertexs[j] << ":" <<
_matrix[i][j] << std::endl;
}
}
}
}
//源点、目标点以及边的权值
struct Edge
{
size_t _srci;
size_t _dsti;
W _w;
Edge(size_t srci, size_t dsti, const W& w)
:_srci(srci)
,_dsti(dsti)
,_w(w)
{}
bool operator>(const Edge& e) const
{
return _w > e._w;
}
};
//利用引用将最小生成树的图结构返回
//成功返回最小生成树权值总和，失败返回缺省值
//为了实现最小生成树，我们需要使用一个边的结构来存储
W Kruskal(Self& minTree)
{
int n = _vertexs.size();
//1. 先初始化 minTree
//最小生成树是该图的子图，所以顶点都是相同的
minTree._vertexs = _vertexs;
minTree._IndexMap = _IndexMap;
(minTree._matrix).resize(n);
for (int i = 0; i < n; i++)
{
(minTree._matrix[i]).resize(n, MAX_W);
}
//2. 创建优先级队列存储边的权值, 这里第三个模板参数要传入 greater
//因为 less 默认是建的大根堆, 要用 greater 建出小根堆
std::priority_queue<Edge, std::vector<Edge>, std::greater<Edge>> pq;
//初始化优先级队列
for (size_t i = 0; i < n; i++)
{
for (size_t j = 0; j < n; j++)
{
if (_matrix[i][j] != MAX_W && i != j)
{
pq.emplace(i, j, _matrix[i][j]);
}
}
}
//3. 使用并查集来检验边是否构成回路
UnionFindSet ufs(n);
W total = W(); //最小生成树的总权值
//选出 n-1 条边
int edgenum = 0;
while (edgenum < n - 1)
{
Edge top = pq.top();
pq.pop();
size_t srci = top._srci;
size_t dsti = top._dsti;
//查找是否处于同一集合
int root1 = ufs.FindRoot(srci);
int root2 = ufs.FindRoot(dsti);
if (root1 != root2)
{
//不位于同一集合才加入最小生成树
minTree.AddEdge(_vertexs[srci], _vertexs[dsti], _matrix[srci][dsti]);
//将 srci 与 dsti 加入同一集合
ufs.Union(srci, dsti);
total += top._w;
++edgenum;
}
}
if (edgenum == n - 1)
{
return total;
}
else
{
return W();
}
}
void Test_MinTree()
{
const char* str = "abcdefghi";
Graph<char, int> g(str, strlen(str));
g.AddEdge('a', 'b', 4);
g.AddEdge('a', 'h', 8);
//g.AddEdge('a', 'h', 9);
g.AddEdge('b', 'c', 8);
g.AddEdge('b', 'h', 11);
g.AddEdge('c', 'i', 2);
g.AddEdge('c', 'f', 4);
g.AddEdge('c', 'd', 7);
g.AddEdge('d', 'f', 14);
g.AddEdge('d', 'e', 9);
g.AddEdge('e', 'f', 10);
g.AddEdge('f', 'g', 2);
g.AddEdge('g', 'h', 1);
g.AddEdge('g', 'i', 6);
g.AddEdge('h', 'i', 7);
Graph<char, int> kminTree;
std::cout << "Kruskal:" << g.Kruskal(kminTree) << std::endl;
kminTree.Print(); //图中的打印成员函数
}2.2 Prim 算法
Prim 算法与 Kruskal 算法都是采用贪心策略，但是不同的是 Kruskal 不是给定具体源点的，而是根据全局的图来选择权值最小的边，而 Prim 算法是从一个固定的源点出发，选出最小生成树。Prim 算法会将所有顶点划分为 X 与 Y 两个集合，X 为已经称为最小生成树顶点的顶点集合，Y 是剩下的顶点集合。Prim 算法每次会从 X 与 Y 直连的所有边中选择最短的边加入最小生成树，并且将这条边另一个没有加入 X 集合的顶点加入 X 集合，并且从 Y 集合中剔除。具体过程如图所示：
所以 Prim 算法是局部选边的过程，而 Kruskal 是全局选边的过程，Kruskal 每次生成的最小生成树相对于 Prim 算法来说，一般是更加固定的。

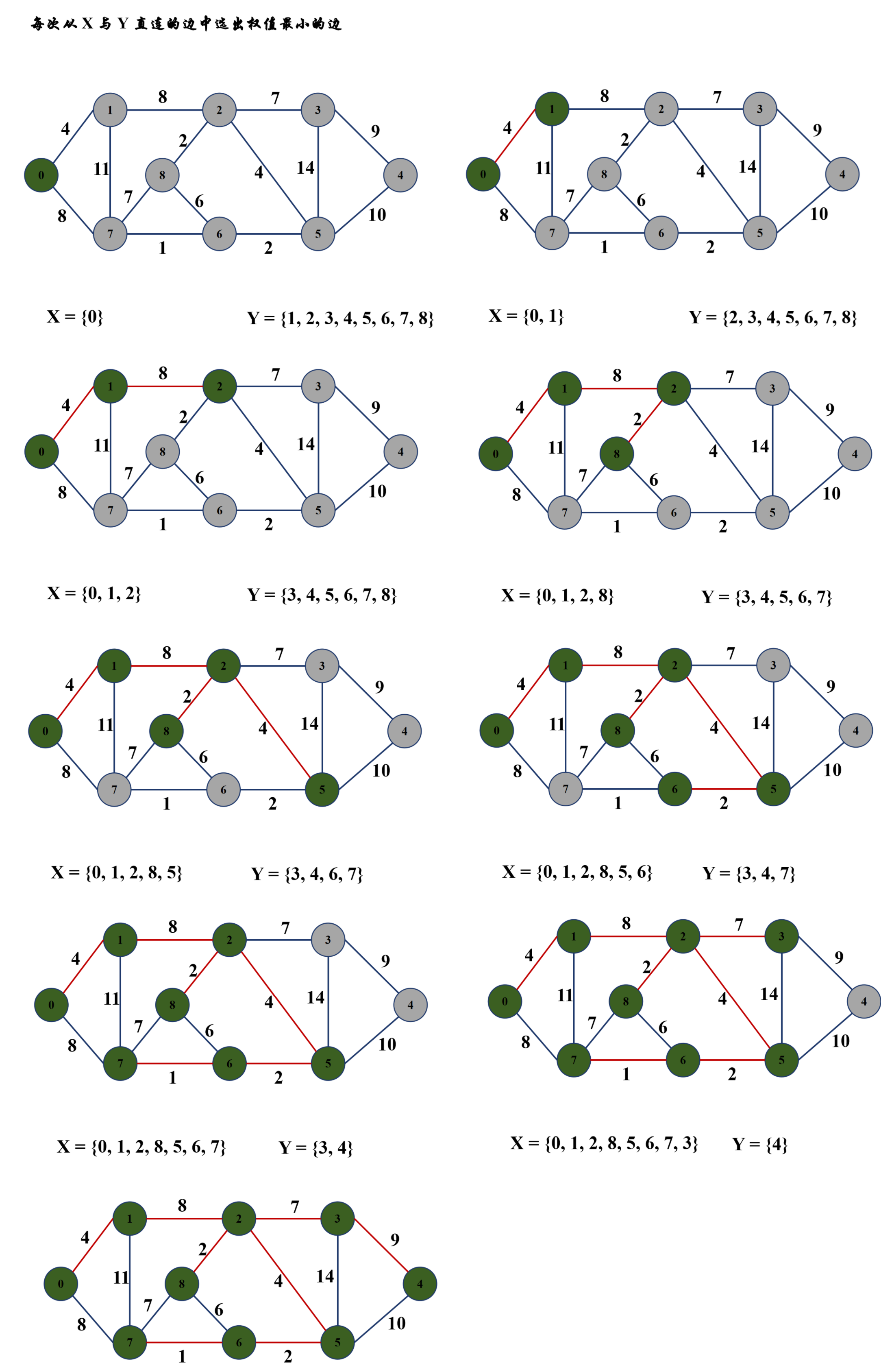

Pirm 算法是每次从 X 集合中选出直连到 Y、权值最小的边，所以说Prim 算法在选边过程中是不会出现成环现象的 ，因为不会选择边的两个顶点都是 X 集合的边。但是在选边时，我们依旧是使用优先级队列来选边，即将 X 中与 Y 直连的所有边都加入优先级队列，选取堆顶的边，但是这个堆顶的边可能是来自顶点都是 X 集合的边，所以我们依然需要判断选取的边是否成环。而这里判断成环就很简单了，就是判断边的两个顶点是否都属于 X 集合，但是由于我们每次都是从 X 集合出发去选边，所以只要判断边的另一个顶点是否属于 X 集合即可。
cpp
W Prim(Self& minTree, const V& src)
{
int n = _vertexs.size();
//1. 先初始化 minTree
//最小生成树是该图的子图，所以顶点都是相同的
minTree._vertexs = _vertexs;
minTree._IndexMap = _IndexMap;
(minTree._matrix).resize(n);
for (int i = 0; i < n; i++)
{
(minTree._matrix[i]).resize(n, MAX_W);
}
size_t srci = GetVertexIndex(src);
//创建 X 与 Y 集合
std::vector<bool> X(n, false);
std::vector<bool> Y(n, true);
//将源点加入集合 X
X[srci] = true;
Y[srci] = false;
//创建一个优先级队列来存储 X 与 Y 相连的边
std::priority_queue<Edge, std::vector<Edge>, std::greater<Edge>> pq;
//将与 srci 相连的边加入优先级队列
for (size_t i = 0; i < n; i++)
{
if (srci != i && _matrix[srci][i] != MAX_W)
{
pq.emplace(srci, i, _matrix[srci][i]);
}
}
//开始选边
int size = 0;
W total = W();
//选出 n-1 条边
while (size < n - 1)
{
while (!pq.empty())
{
Edge top = pq.top();
pq.pop();
//判断加入当前边之后构不构成环
//就是判断边的起点和源点是否在同一集合
if (!X[top._dsti])
{
//将当前边加入最小生成树
minTree._AddEdge(top._srci, top._dsti, top._w);
//将目标点加入X集合
X[top._dsti] = true;
Y[top._dsti] = false;
//将与目标点相连的边加入 pq
for (size_t i = 0; i < n; i++)
{
if (_matrix[top._dsti][i] != MAX_W)
{
pq.emplace(top._dsti, i, _matrix[top._dsti][i]);
}
}
//更新权重与size
++size;
total += top._w;
if (size == n - 1)
break;
}
}
}
if (size == n - 1)
{
return total;
}
else
{
return W();
}
}
void Test_MinTree()
{
const char* str = "abcdefghi";
Graph<char, int> g(str, strlen(str));
g.AddEdge('a', 'b', 4);
g.AddEdge('a', 'h', 8);
//g.AddEdge('a', 'h', 9);
g.AddEdge('b', 'c', 8);
g.AddEdge('b', 'h', 11);
g.AddEdge('c', 'i', 2);
g.AddEdge('c', 'f', 4);
g.AddEdge('c', 'd', 7);
g.AddEdge('d', 'f', 14);
g.AddEdge('d', 'e', 9);
g.AddEdge('e', 'f', 10);
g.AddEdge('f', 'g', 2);
g.AddEdge('g', 'h', 1);
g.AddEdge('g', 'i', 6);
g.AddEdge('h', 'i', 7);
Graph<char, int> kminTree;
Graph<char, int> pminTree;
std::cout << "Prim:" << g.Prim(pminTree, 'a') << std::endl;
pminTree.Print();
}3 最短路径
最短路径问题是指在图中，从一个顶点出发，找到一条通往另一顶点的最短路径，最短是指路径上的所有边的权值和是最小的。解决最短路径的算法分为两种，一种是单源最短路径算法，即起始顶点是固定的，会找到这个起始固定顶点通往其他所有顶点的最短路径，包括 Dijkstra 和 Bellman-Ford 算法；另一种是多源最短路径算法，也就是起始顶点不是固定的，可以找到任意两个顶点之间的最短路径，包括 Floyd-Warshall 算法。
3.1 单源最短路径
3.1.1 Dijkstra 算法
Dijkstra 算法中文翻译为迪杰斯特拉算法，是在 1959 年由荷兰著名计算机科学家 Dijkstra 在论文《A note on two problems in connexion with graphs》上正式提出，后世以及名字来正式命令该算法，取名为 Dijkstra 算法。
Dijkstra 算法采用的依旧是贪心策略。最开始会有两个数组 dist 和pPath，dist 用来记录源点到每一个点的最短路径的权值和，pPath 用来记录源点到每个顶点最短路径中目的顶点的前一个顶点，比如一个有向图中顶点集合 V = {s, x, t, m, n, u, v}，编号从左往右分别是 0,1,2,3,4,5,6，源点为 s，目标顶点为 t，最短路径为 s -> x -> m -> t，则 pPath2 = 3。另外，还会有两个集合 Q、S，Q 为已经确定了最短路径的集合，S 是还没有确定最短路径的集合。
Dijkstra 算法每次会从 S 中选出源点到该顶点代价最小的顶点 u，加入集合 Q，然后根据选出的顶点对其余 S 中顶点进行松弛更新。假设选出的顶点为 u，对 v 顶点进行松弛更新，其过程为：如果源点到 u 的最短路径 + u 到 v 的路径更短，那么就将源点到 v 的路径更新为源点 -> u -> v，即如果 distu + _matrixuv < distv，那么 distv = distu + _matrixuv，另外还要将 pPath 中 v 的前一个顶点改为 u。

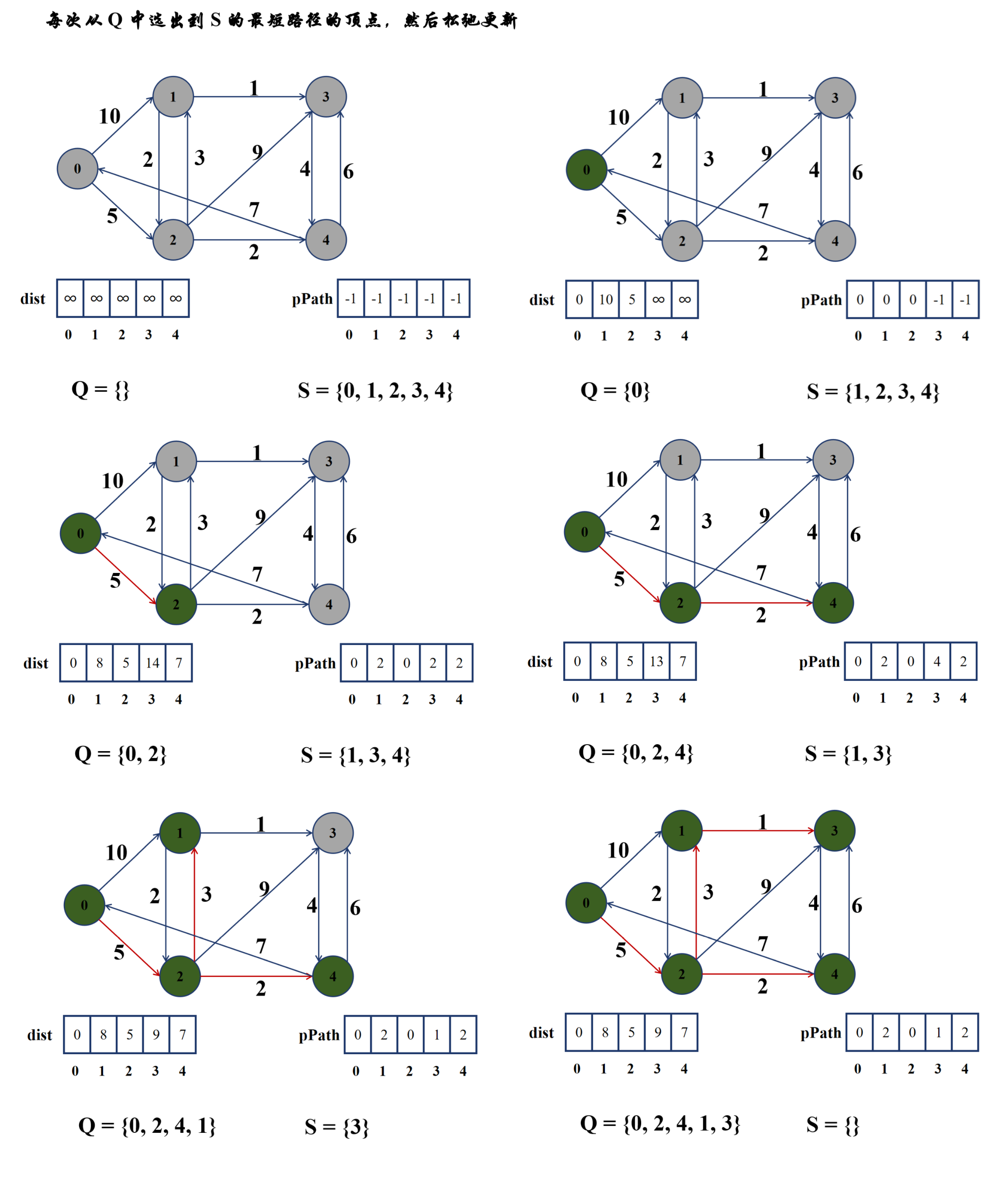

Dijkstra 的整个过程如图所示：
Dijkstra 贪心策略需要成功的一个必要条件就是图中不能带负权值，正是因为图中都是正或者零权值，所以每一步选出的最短路径一定是最短路径，否则就需要中转其他点再到该顶点，那么路径一定会变长。
cpp
void Dijkstra(const V& src, std::vector<W>& dist, std::vector<int>& pPath)
{
int n = _matrix.size();
//初始化 dist 和 pPath 数组
dist.resize(n, MAX_W);
pPath.resize(n, -1);
//用一个辅助数组 visited 来看一下哪些被访问了
std::vector<bool> visited(n, false);
//将源点加入 dist 与 pPath 数组
size_t srci = GetVertexIndex(src);
dist[srci] = W();
pPath[srci] = srci;
visited[srci] = true;
//更新与 srci 相连的边的权值和路径
for (int i = 0; i < n; i++)
{
if (i != srci && _matrix[srci][i] != MAX_W)
{
dist[i] = _matrix[srci][i];
pPath[i] = srci;
}
}
//将所有点都更新一遍就结束了
for (size_t i = 0; i < n; i++)
{
if (i == srci)
continue;
//1. 先选出 dist 里面的路径最小的
size_t u = 0;
W min = MAX_W;
for (size_t j = 0; j < n; j++)
{
if (dist[j] < min && visited[j] == false)
{
u = j;
min = dist[j];
}
}
//2. 将 u 加入访问数组，并且松弛更新 pPath 和 dist
visited[u] = true;
for (size_t j = 0; j < n; j++)
{
if (visited[j] == false && _matrix[u][j] != MAX_W
&& dist[u] + _matrix[u][j] < dist[j])
{
dist[j] = dist[u] + _matrix[u][j];
pPath[j] = u;
}
}
}
}
//打印最短路径
void PrintShortPath(const V& src, const std::vector<W>& dist,
const std::vector<int>& pPath)
{
int n = _vertexs.size();
size_t srci = GetVertexIndex(src);
for (size_t i = 0; i < n; i++)
{
if (i == srci)
continue;
std::vector<int> path;
int parent = i;
while (parent != srci)
{
path.push_back(parent);
parent = pPath[parent];
}
path.push_back(srci);
reverse(path.begin(), path.end());
for (int x : path)
{
if (x == i)
{
std::cout << _vertexs[i];
break;
}
std::cout << _vertexs[x] << "->";
}
std::cout << " 最小权值和: " << dist[i] << std::endl;
}
}
void TestGraphDijkstra()
{
const char* str = "syztx";
Graph<char, int, INT_MAX, true> g(str, strlen(str));
g.AddEdge('s', 't', 10);
g.AddEdge('s', 'y', 5);
g.AddEdge('y', 't', 3);
g.AddEdge('y', 'x', 9);
g.AddEdge('y', 'z', 2);
g.AddEdge('z', 's', 7);
g.AddEdge('z', 'x', 6);
g.AddEdge('t', 'y', 2);
g.AddEdge('t', 'x', 1);
g.AddEdge('x', 'z', 4);
std::vector<int> dist;
std::vector<int> parentPath;
g.Dijkstra('s', dist, parentPath);
g.PrintShortPath('s', dist, parentPath);
// 图中带有负权路径时，贪心策略则失效了。
// 测试结果可以看到s->t->y之间的最短路径没更新出来
/*const char* str = "sytx";
Graph<char, int, INT_MAX, true> g(str, strlen(str));
g.AddEdge('s', 't', 10);
g.AddEdge('s', 'y', 5);
g.AddEdge('t', 'y', -7);
g.AddEdge('y', 'x', 3);
vector<int> dist;
vector<int> parentPath;
g.Dijkstra('s', dist, parentPath);
g.PrinrtShotPath('s', dist, parentPath);*/
}3.1.2 Bellman-Ford 算法
Dijkstra 算法时间复杂度为 O(N^2)，时间复杂度很优，但是其无法解决负权路径问题。所以后面又由 Richard Ernest Bellman（理查德・贝尔曼） 与 Lester Randolph Ford Jr.（莱斯特・福特）共同提出了 Bellman-Ford 算法，中文翻译名称为贝尔曼-福特算法。
Bellman-Ford 算法的核心思想就是把每一个顶点都作为中转点，然后去求解最短路径。在 Bellman-Ford 算法中也会用到 dist 和 pPath 数组，将每一个顶点 u 都作为源点 s 到其他顶点 m 的路径中转点，如果 distu + _matrixum < distm，那么就进行松弛更新，即 distm = distu + _matrixum，pPathm = u。

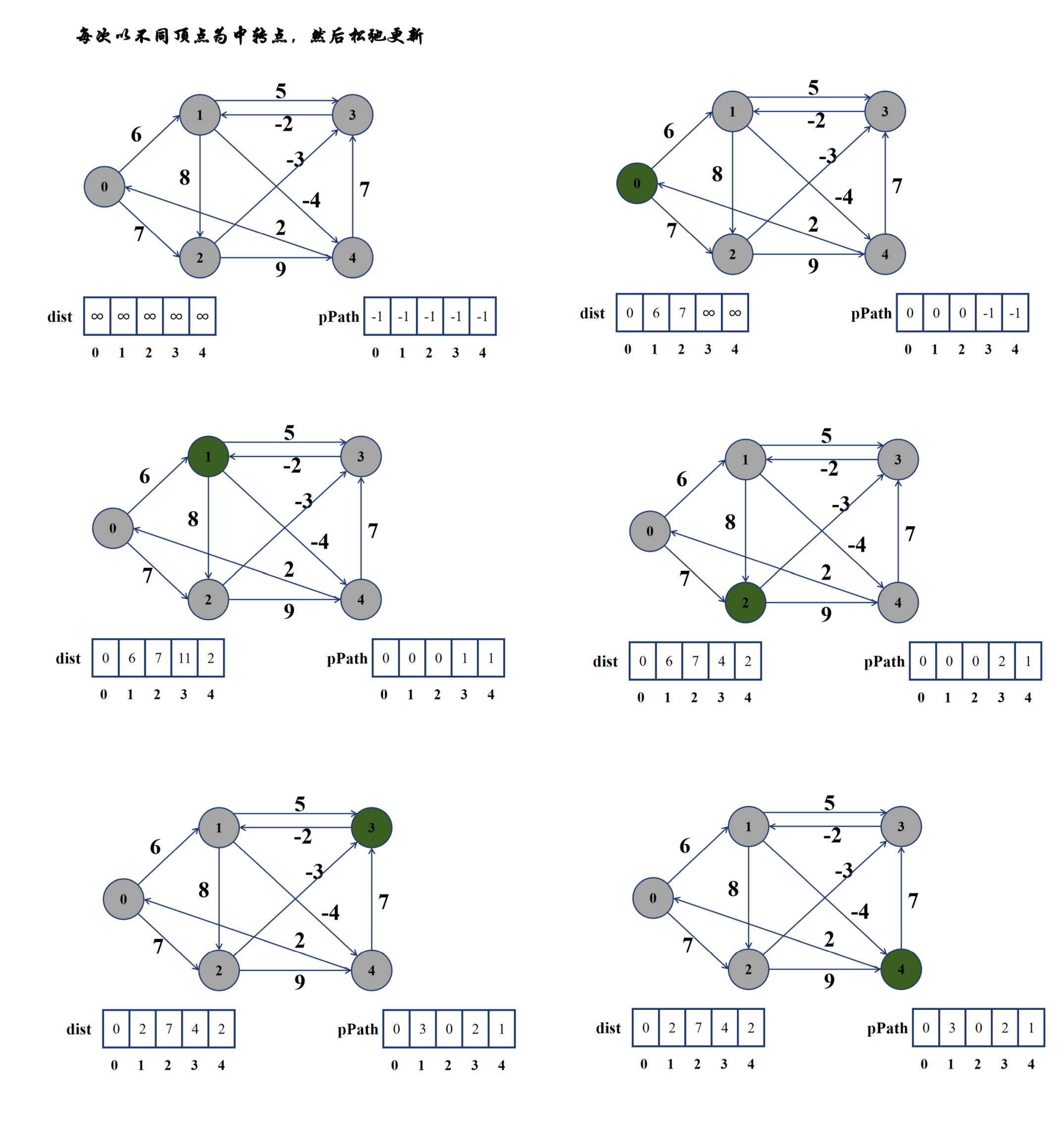

所以 Bellman-Ford 其实是一种暴力更新算法，将每一个点都作为中转点来更新一遍。所以 Bellman-Ford 算法是可以解决带负权路径的图最短路径问题。其过程如图所示：
这是一次 Bellman-Ford 算法的过程，但是显然一次是不够的，因为路径更新可能不对。比如上面这幅图，4 的最短路径应该是 0 -> 2 -> 3 -> 1 -> 4，权值为 -2，路径虽然是对的，但是权值是不对的。原因就是因为在以 1 为中转点更新其他点时，更新了 4 点，此时 4 点最短路径权值为 2，但是在以 3 点为中转点时，重新更新了 1 点，此时 4 点最短路径的前一个顶点为 1，按理说应该也将 4 点更新为 -2，但是后续却没有再以 1 点作为中转点更新 4 点，导致权值不对，所以我们需要再次更新。
那么一共需要更新几遍呢？其实是需要更新 n - 2 遍的，因为除去源点和目标点，中间有 n-2 个点，所以我们需要更新 n-2 轮，因为一个更新了之后，可能还会再影响其他顶点。但是由于目标点不同，中间的途径顶点就会不同，所以我们需要更新 n 轮才可以。
还有十分重要的一点，就是 Bellman-Ford 算法以及接下来的 Floyd-Warshall 算法，都无法解决负权回路最短路径的问题。所谓的负权回路就是指一个回路权值和为负值，之所以无法解决就是因为负权回路每次都会发生更新，无法停止，更新不出最短路径：
根本原因就是每经过一次回路，源点权值都会减小，就导致其余的顶点权值也都会减小；其余顶点权值较小，那么源点权值又会减小，就会导致源点权值能够不断更新，找不出最短路径。
虽然 Bellman-Ford 算法无法找出负权回路的最短路径，但是却可以检测是否存在负权回路。理论上经过 n 次更新之后，就无法再次更新了，如果还可以更新，那就说明存在负权回路。
cpp
//贝尔曼福特算法
bool BellmanFord(const V& src, std::vector<W>& dist, std::vector<int>& pPath)
{
//首先初始化 dist 与 pPath 数组
int n = _vertexs.size();
dist.resize(n, MAX_W);
pPath.resize(n, -1);
int srci = GetVertexIndex(src);
dist[srci] = W();
bool flag = false;
for (size_t k = 0; k < n; k++)
{
flag = false;
//利用所有点都作为中转，更新一遍
for (size_t i = 0; i < n; i++)
{
for (size_t j = 0; j < n; j++)
{
//松弛更新
if (_matrix[i][j] != MAX_W && dist[i] + _matrix[i][j] < dist[j])
{
dist[j] = dist[i] + _matrix[i][j];
pPath[j] = i;
flag = true;
}
}
}
if (flag == false)
break;
}
//判断有没有负权回路
for (size_t i = 0; i < n; i++)
{
for (size_t j = 0; j < n; j++)
{
//松弛更新
if (_matrix[i][j] != MAX_W && dist[i] + _matrix[i][j] < dist[j])
{
return false;
}
}
}
return true;
}
void Test_BellmanFord()
{
const char* str = "syztx";
Graph<char, int, INT_MAX, true> g(str, strlen(str));
g.AddEdge('s', 't', 6);
g.AddEdge('s', 'y', 7);
g.AddEdge('y', 'z', 9);
g.AddEdge('y', 'x', -3);
//g.AddEdge('y', 's', 1); // 新增
g.AddEdge('z', 's', 2);
g.AddEdge('z', 'x', 7);
g.AddEdge('t', 'x', 5);
//g.AddEdge('t', 'y', -8); //更新
g.AddEdge('t', 'y', 8);
g.AddEdge('t', 'z', -4);
g.AddEdge('x', 't', -2);
std::vector<int> dist;
std::vector<int> parentPath;
if (g.BellmanFord('s', dist, parentPath))
{
g.PrintShortPath('s', dist, parentPath);
}
else
{
std::cout << "存在负权回路" << std::endl;
}
}可以看出在邻接矩阵存储结构下，Bellman-Ford 算法的时间复杂度为 O(N^3)，比 Dijkstra 效率低一点。
3.2 多源最短路径 --- Floyd-Warshall 算法
Floyd-Warshall 算法中文翻译为弗洛伊德算法，可以解决任意两点之间的最短路径问题。弗洛伊德算法属于经典的三维动态规划问题。接下来我们就按照动态规划的解决问题的思路来解决 Floyd-Warshall 算法问题。
状态表示
因为图中的最短路径 (i, j) 要么是直接由 i -> j，要么是经过了中间的某个中转点，而直接由 i -> j 得到会在初始化进行标注，所以这里指表示中转状态即可。这里添加了一个 k 数字，最直接的想法就是这个 k 可能表示的是中转的第 k 个点，所以 dpkij 可以表示为 (i, j) 经过了中转点 k 的最短路径。表面上看可能是这样的，但是 k 还具有第二层含义。因为在更新 dpkij 之前，dpk-1ij 已经被更新过了，所以 dpkij 更新时，其实是在 (0, 1, 2, ..., k-1) 中转点基础上再次更新的，所以 k 其实表示的是 (0, 1, 2, ..., k) 的中转点集合，而dpkij 也表示中转点不超过 k 的 (i, j) 间的最短路径。
状态转移方程
dpkij 表示中转点不超过 k 的 (i, j) 间的最短路径，所以一共会有两种情况，第一种就是经过中转点 k，一个是不经过；如果不经过 k，那么 dpkij = dpk-1ij，经过k，那么 dpkij = dpk-1ik + dpk-1kj。所以 dpkij = min(dpk-1ij, dpk-1ik + dpk-1kj)。
初始化
这里先做一个空间上的优化，因为填写 dpkij 时，dpk-1ij 肯定已经填写了，所以我们可以将 dpkij 变为 dpij ，只要保证填表时是 k 从小到大填表即可。所以状态转移方程也变为了 dpij = min(dpij, dpik + dpkj)（就是将 k 那一维去掉了）。
初始化只需要将 dpij 填为初始的邻接矩阵即可。
填表顺序
填表没有具体顺序，因为填表 dpij 时其实用的是上一张 dpij 的信息，所以对于同一张表，没有具体的填表顺序，只要保证 k 是从小到大即可。
cpp
void FloydWorShall(std::vector<std::vector<W>>& Dist,
std::vector<std::vector<int>>& Path)
{
//首先初始化两个二维数组
int n = _vertexs.size();
Dist.resize(n);
Path.resize(n);
for (size_t i = 0; i < n; i++)
{
Dist[i].resize(n, MAX_W);
Path[i].resize(n, -1);
}
//将 vvDist 初始化为邻接矩阵
for (size_t i = 0; i < n; i++)
{
for (size_t j = 0; j < n; j++)
{
Dist[i][j] = _matrix[i][j];
if (_matrix[i][j] != MAX_W)
{
Path[i][j] = i;
}
}
}
//以 k 作为中转点，开始动态规划
//Dist[i][j] = min(Dist[i][j], Dist[i][k] + Dist[k][j])
for (size_t k = 0; k < n; k++)
{
for (size_t i = 0; i < n; i++)
{
for (size_t j = 0; j < n; j++)
{
if (Dist[i][k] != MAX_W && Dist[k][j] != MAX_W
&& Dist[i][k] + Dist[k][j] < Dist[i][j])
{
//更新
Dist[i][j] = Dist[i][k] + Dist[k][j];
Path[i][j] = Path[k][j];
}
}
}
}
}
void Test_Floyd()
{
const char* str = "12345";
Graph<char, int, INT_MAX, true> g(str, strlen(str));
g.AddEdge('1', '2', 3);
g.AddEdge('1', '3', 8);
g.AddEdge('1', '5', -4);
g.AddEdge('2', '4', 1);
g.AddEdge('2', '5', 7);
g.AddEdge('3', '2', 4);
g.AddEdge('4', '1', 2);
g.AddEdge('4', '3', -5);
g.AddEdge('5', '4', 6);
std::vector<std::vector<int>> vvDist;
std::vector<std::vector<int>> vvParentPath;
g.FloydWorShall(vvDist, vvParentPath);
// 打印任意两点之间的最短路径
for (size_t i = 0; i < strlen(str); ++i)
{
g.PrintShortPath(str[i], vvDist[i], vvParentPath[i]);
std::cout << std::endl;
}
}总结
本篇文章详细讲解了图的遍历：BFS 与 DFS，最小生成树：Kruskal 与 Prim 算法，最短路径：Dijkstra、Bellman-Ford、Floyd-Warshall 算法。其中 BFS 与 DFS 均需要考虑不是连通图的情况；Kruskal 与 Prim 算法均基于贪心策略，但是得到的是全局最优解；Dijkstra 与 Bellman-Ford 算法都是解决单源最短路径问题，但是 Dijkstra 算法不能解决负权路径问题，Bellman-Ford 算法可以解决负权路径问题；Floyd-Warshall 算法解决的是多源最短路径问题，采用的是动态规划算法思想，但是不管是哪种最短路径算法，都不能够解决负权回路问题。
