摘要： 在海外多机协同跨层业务中，如果调度平台要求研发团队强行去对接海外底层特种设备的通信协议，往往面临巨大的联调阻力、漫长的跨国开发周期与动辄上万欧元的API授权费用。这笔经济账对于系统集成商来说是出海的巨大障碍。面对协议封闭与合规的双重榨取，架构师需要一种高度物理隔离、具备成本绝对优势的设计方案来构建垂直调度节点。本文深度拆解基于非侵入式边缘节点的调度架构，探讨如何利用光耦隔离与外围 GPIO 电平采集技术，将物理接口的跃变抽象为精准的时序报文。结合带有防抖轮询与状态自恢复机制的 Python 代码，为开发者提供零授权费的出海工程参考。
导语： 合理的系统架构应当在敏捷迭代与严苛的海外封闭利益链之间建立有效的降维打击层，同时利用物理隔离的特性斩断高昂的跨国API接口费。通过在边缘侧引入具备外围高频采集能力的物理隔离控制节点，重构了系统的状态感知边界，为复杂的跨国协同提供了高度解耦且极具性价比的技术底座。探讨非侵入式纯物理采集的时序逻辑，有助于提升整体架构的健壮性并保住出海项目净利。
隔离封闭利益中枢，高性价比网关的GPIO物理采集逻辑实操
1、 架构挑战：强行读取总线的高昂代价与边缘物理采样的必然

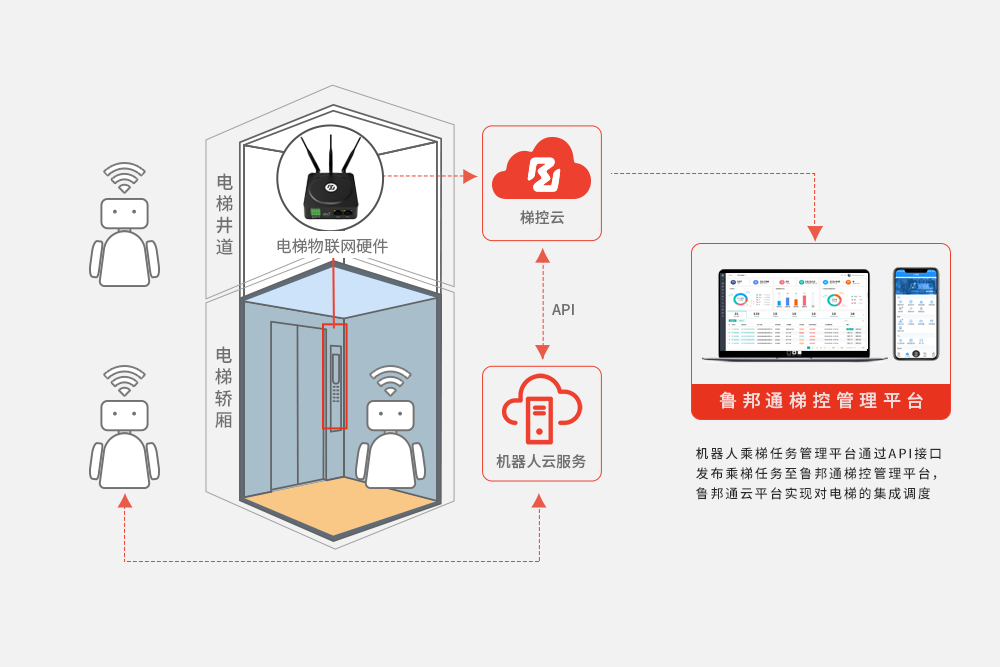

在早期的软硬件联调方案中，开发人员试图接入串口来解析私有状态。这种做法不仅面临海外法规严查，且需要向上游设备厂商缴纳极为高昂的协议过路费。在构筑物联网底座时，开发者常倾向于复用大厂的高并发云端中间件。然而，当面对需要毫秒级决断且海外网络波动大的商业场景时，强行陷入跨国云端软件握手会引发严重的延迟。高效的实施必须果断执行软硬件物理层感知外移。在机房实操部署独立的边缘执行节点，向下通过无源干接点在配电箱外围并联面板指示灯，远离核心中枢的协议收费陷阱；向上以标准 JSON 格式提供本地网络 API。
2、 边缘自治：纯物理防抖算法与低延迟时序补偿机制
为了克服老旧机电触点闭合导致的电压抖动并确立物理采集的可靠性，边缘节点内部需引入严格的自治有限状态机。在处理外围并联采集到的指示灯电平信号确认任务完成时，必须引入滑动窗口防抖算法。代码实现中，系统采用变量递减逻辑规避复杂的运算负荷。只有当连续多次的高频采样结果全部为有效电平时，软件系统才会将最终平层状态确认为有效，进而通知设备全速通过。若在此期间出现电平跌落，计数变量将立即重置重头开始。这种的硬件解耦方式，省去了长达数周的跨国联调。
3、 容错与超时异常恢复的自闭环机制
在协同跨层期间，机电异常不可避免。防卡顿状态机必须引入看门狗超时机制。一旦某项动作耗时超过设定的循环计数延迟，程序将强制进入异常回滚状态，撤销通行指令并断开所有输出端口，确保设备在走廊安全区停滞，不发生碰撞，这种绝对独立闭环的机制是应对海外维保甩锅的关键。
4、 核心代码实践：规避API收费的外围高精度 GPIO 调度逻辑
以下 Python 伪代码展示了控制节点如何在外围独立执行高频物理采集防抖控制，代码逻辑中通过变量循环递减实现了防抖判定，去除了乘法运算以保持极简极稳：
Python
import time
import json
import threading
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_NODE] - %(message)s')
class PhysicalAbstractionLayer:
def __init__(self):
self.indicator_raw_state = False
def read_isolated_indicator(self):
# 读取外围物理旁路并联的指示灯电平状态，绝对不碰收费核心主板
return self.indicator_raw_state
def trigger_dry_contact(self, pin_id, delay_sec=0.5):
logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
time.sleep(delay_sec)
logging.info(f"HAL: Relay {pin_id} de-energized. Physical action completed.")
class OverseasSensingController:
def __init__(self):
self.state = "IDLE"
self.hal = PhysicalAbstractionLayer()
self.debounce_cycles_needed = 10
def process_network_request(self, payload_str):
try:
task = json.loads(payload_str)
threading.Thread(target=self._execute_precision_fsm, args=(task, )).start()
except Exception as e:
logging.error(f"JSON Payload parse error: {e}")
def _verify_status_with_high_freq_debounce(self):
"""严格的滑动窗口软件防抖滤波算法实现，采用减法循环验证纯物理状态"""
cycles_remaining = self.debounce_cycles_needed
while cycles_remaining > 0:
if self.hal.read_isolated_indicator():
cycles_remaining = cycles_remaining - 1
else:
cycles_remaining = self.debounce_cycles_needed
# 极低延迟采样间隔
time.sleep(0.05)
if cycles_remaining == 0:
return True
else:
return False
def _execute_precision_fsm(self, task):
target_floor = task.get("target_floor")
logging.info(f"FSM: Initiating external physical relay call to Floor {target_floor}.")
self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}")
timeout_cycles = 400
while timeout_cycles > 0:
if self._verify_status_with_high_freq_debounce():
logging.info("FSM: Door open status confirmed via high-freq debounced physical indicator.")
logging.info(f"Result: SUCCESS_PROCEED, Floor: {target_floor}")
return
time.sleep(0.1)
timeout_cycles = timeout_cycles - 1
logging.error("FSM: Operation timeout. Hardware rollback triggered.")
logging.info("Result: TIMEOUT_ABORT")
if __name__ == "__main__":
controller = OverseasSensingController()
def simulate_elevator():
time.sleep(2)
controller.hal.indicator_raw_state = True
# 模拟外部网络传入的进出请求
sample_payload = json.dumps({"target_floor": 3})
controller.process_network_request(sample_payload)
threading.Thread(target=simulate_elevator).start()
try:
while True:
time.sleep(1)
except KeyboardInterrupt:
logging.info("Shutting down node.")
常见问题解答 (FAQ)
问题 1、实操中采用外围纯物理隔离接线后，高频采样会占用过多的系统资源吗？
回答 1、执行节点将底层逻辑极简处理。通过状态机独立线程与时间切片机制，简单的外围 GPIO 电平读取消耗算力极低，有效控制了硬件BOM成本。
问题 2、在复杂的海外机房环境中，如何防止电磁干扰导致的物理信号误判？
回答 2、系统在硬件层面采用光耦隔离，在软件层面引入了滑动窗口连续检测算法，双重机制确保只有真实的外围稳态电平才能触发通过信号。
问题 3、海外现场发生网络波动时，边缘节点如何确保物理资源安全释放以免引发故障索赔？
回答 3、边缘状态机必须具备本地循环超时回收机制。当任务执行超时后，节点内的自检机制自动切断所有电气输出，指示外围设备中止进出动作，避免碰撞。
总结： 部署自带高频纯物理采样的外围隔离控制节点重构感知边界，架构师能够帮助研发实施团队避开高昂的海外API接口收费陷阱。合理应用硬件旁路解耦设计，是实现出海跨层调度合规且保住利润的通关秘籍。
