从画架构图开始：架构分析与进阶指南

很多工程师在从"写代码"向"做架构"转型的过程中，往往会遇到一个瓶颈：面对一个复杂的项目，不知道从何下手分析，更不知道如何画出一张清晰的架构图。

随着 AI 时代的到来，具备架构分析能力往往会更重要。因为你会发现，在使用 AI Coding 的过程中，你不再只是一个 "搬砖"的程序员，你更多要做的是顶层的架构设计。

这篇文章将从"如何画一张架构图"这个具体的问题出发，带你一步步理解架构的本质，并梳理后端与大前端不同类型项目的方法论。

一、架构的意义：为什么我们需要架构图？

在讨论如何画图之前，我们需要先回答一个根本问题：架构的本质是什么？

著名面向对象专家 Ralph Johnson 曾给过一个非常精辟的定义：

"架构是那些难以改变的设计决策。"

架构并不是为了设计一个完美的系统，而是在当前资源的约束下，做出一系列高代价的决策，从而解决三类核心问题：复杂度管理 （划分边界，避免系统失控）、变化应对 （解耦模块，防止牵一发而动全身）以及团队协作（明确接口契约，避免多人开发互相踩踏）。

而架构图，本质上就是这些"架构决策"的可视化表达。我们画架构图，通常是为了达到三个目的：

强迫自己想清楚。画图的过程本身就是思考的过程。很多模糊的地带（如依赖方向、模块归属）在画图时都会暴露无遗。画不清楚，说明没想清楚。
对齐团队认知。代码是个人的，图是团队的。一张好的架构图能让新人在一小时内理解系统全貌，它是跨角色沟通的通用语言。
作为决策依据。当需要讨论是否引入消息队列、是否拆分微服务时，有架构图才能有效讨论，避免鸡同鸭讲。

二、C4 模型：通用的后端架构分析方法论

对于后端系统（单体应用或微服务），目前业界最主流的架构可视化方法是 C4 模型。它采用自顶向下的视角，将系统分为四个层次。

Level 1: System Context（系统上下文图）

目的：展示系统是什么？谁在用它？依赖哪些外部系统？主要用于与非技术人员沟通，明确系统边界。

graph TB reader["👤 普通读者"] admin["👤 管理员"] subgraph system["📦 图书管理系统"] api["🖥️ API 服务\n(NestJS)"] end smtp["📧 邮件服务\n(外部)"] reader -- "查询图书 / 借书 / 还书" --> api admin -- "管理图书 / 用户管理" --> api api -- "发送到期提醒" --> smtp style system fill:#dbeafe,stroke:#3b82f6 style api fill:#3b82f6,color:#fff,stroke:#2563eb style reader fill:#1e3a5f,color:#fff,stroke:#1e3a5f style admin fill:#1e3a5f,color:#fff,stroke:#1e3a5f style smtp fill:#6b7280,color:#fff,stroke:#4b5563

Level 2: Container（容器图）

目的：展示系统由哪些可独立部署的技术单元组成，明确技术选型和部署方案。

graph LR client["👤 用户 / 浏览器"] subgraph system["图书管理系统"] api["🖥️ NestJS API 服务\n处理所有业务逻辑"] mysql[("🗄️ MySQL\n持久化存储")] redis[("⚡ Redis\n缓存 + Token 白名单")] end smtp["📧 邮件服务"] client -- "HTTP/HTTPS" --> api api -- "TypeORM 读写" --> mysql api -- "缓存 / Token 校验" --> redis api -- "SMTP" --> smtp style system fill:#dbeafe,stroke:#3b82f6,stroke-dasharray:6 style api fill:#3b82f6,color:#fff style mysql fill:#f59e0b,color:#fff style redis fill:#ef4444,color:#fff style smtp fill:#6b7280,color:#fff

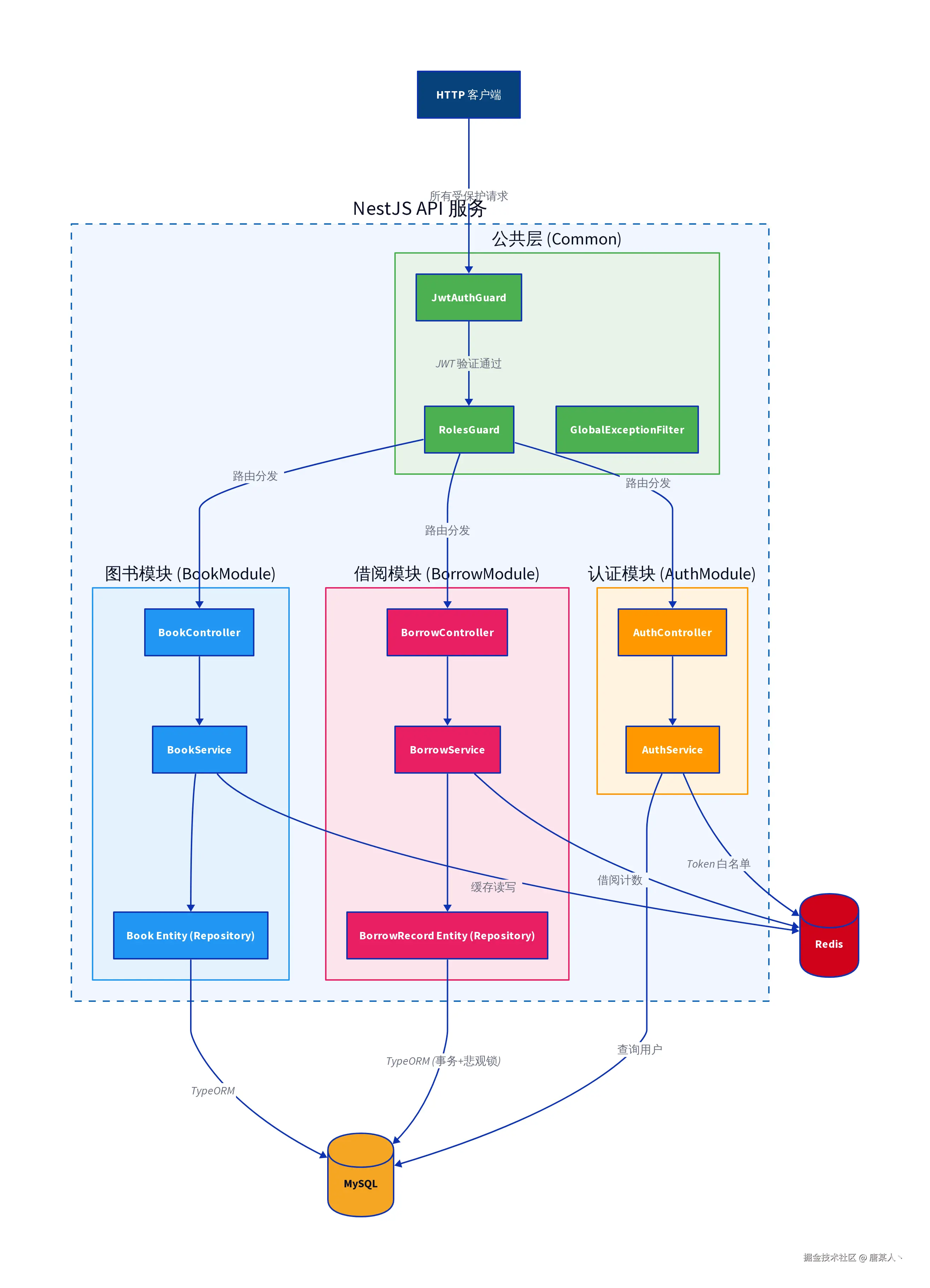

Level 3：Compoent（组件图）

目的：深入 NestJS API 服务内部，回答"它由哪些模块组成、模块间如何协作"，是开发人员日常最常参考的图。

解读：API 服务内部分为两层：

公共层（Common）是所有请求的必经之路，包含：

•JwtAuthGuard：双重验证（JWT 签名 + Redis 白名单）

•RolesGuard：基于角色的权限控制（admin / user）

•GlobalExceptionFilter：统一异常捕获和格式化

业务模块层按领域划分为四个模块，每个模块内部均遵循 Controller → Service → Repository 三层结构，模块间通过依赖注入（DI）解耦。

Level 4: Code（时序图）

除了静态结构，我们通常还需要补充**时序图（Sequence Diagram）**来追踪关键业务场景下的动态数据流，例如下面这个带悲观锁的并发借书流程：
>G: 返回存储的 Token

sql 复制代码

G->>G: 比对 Token 是否一致

alt Token 无效
    G-->>C: 401 Unauthorized
else Token 有效
    G->>S: borrowBook(userId, bookId)
    S->>R: GET user:{userId}:borrow_count
    R-->>S: 当前借阅数量

    alt 已达上限（>=5）
        S-->>C: 400 已达最大借阅数量
    else 未达上限
        S->>D: BEGIN TRANSACTION
        S->>D: SELECT * FROM books FOR UPDATE
        D-->>S: 图书信息（加悲观写锁）
        S->>D: UPDATE stock / INSERT borrow_record
        S->>D: COMMIT
        S->>R: 更新借阅计数 / 清除图书缓存
        S-->>C: 201 借阅成功
    end
end -->

三、大前端架构：为什么场景比后端更多？

当我们将目光转向前端时，会发现情况变得截然不同。后端的复杂度主要来自规模（服务数量、数据量、并发量），架构模式相对收敛。而前端的复杂度主要来自维度的爆发。

后端的运行环境几乎是单一的服务器进程，而前端需要面对浏览器、iOS、Android、小程序、桌面端甚至服务端渲染（SSR）等多种环境。此外，前端的产物类型也更加多样化。这种多样性导致大前端领域不存在"一招鲜"的架构图画法，我们必须针对不同的项目类型采用不同的分析思路。

1. 前端/客户端应用：分层数据流图

对于传统的 SPA 或客户端应用，分析的核心是页面路由拓扑 和分层数据流。我们需要梳理从 UI 层（View）到状态层（Store），再到服务层（Service）和后端 API 的单向数据流链路。

flowchart TD User["👤 用户操作\n(点击、输入)"] subgraph view["UI 层 (View)"] Page["Pages / Components\nBookListPage · BorrowPage"] end subgraph store["状态层 (Store)"] BookStore["bookStore\nbooks / pagination"] BorrowStore["borrowStore\nborrowRecords / count"] AuthStore["authStore\nuser / token"] end subgraph service["服务层 (Service)"] HTTP["HTTP Client (Axios)\n统一注入 Token · 处理 401"] end API["🌐 后端 REST API"] User --> Page Page -- "useBookStore()" --> BookStore Page -- "useBorrowStore()" --> BorrowStore BookStore -- "fetchBooks()" --> HTTP BorrowStore -- "borrowBook()" --> HTTP AuthStore -- "login()" --> HTTP HTTP -- "HTTP 请求" --> API API -- "JSON 响应" --> HTTP HTTP -- "更新状态" --> BookStore HTTP -- "更新状态" --> BorrowStore BookStore -- "响应式重渲染" --> Page style view fill:#dbeafe,stroke:#3b82f6 style store fill:#f3e8ff,stroke:#9333ea style service fill:#fef3c7,stroke:#f59e0b style Page fill:#3b82f6,color:#fff style BookStore fill:#9333ea,color:#fff style BorrowStore fill:#9333ea,color:#fff style AuthStore fill:#9333ea,color:#fff style HTTP fill:#f59e0b,color:#fff style API fill:#374151,color:#fff

2. UI 组件库：分层依赖图

组件库没有页面和路由，其架构分析的核心是组件的分层与依赖隔离。一个优秀的组件库必须是严格自下而上依赖的。

flowchart BT subgraph L0["🎨 设计 Token 层（无任何依赖）"] T1["Colors"] T2["Spacing"] T3["Typography"] end subgraph L1["🪝 基础 Hooks 层"] H1["useTheme"] H2["useControllable"] H3["useClickOutside"] end subgraph L2["⚛️ 原子组件层"] A1["Button"] A2["Input"] A3["Icon"] A4["Tag"] end subgraph L3["🧩 复合组件层"] C1["Modal"] C2["Form / FormItem"] C3["Select"] C4["Table"] end subgraph L4["🏢 业务组件层"] B1["SearchBar"] B2["DataTable"] B3["BookCard"] end L0 --> L1 L0 --> L2 L1 --> L2 L2 --> L3 L3 --> L4 style L0 fill:#f3e8ff,stroke:#9333ea style L1 fill:#dbeafe,stroke:#3b82f6 style L2 fill:#dcfce7,stroke:#16a34a style L3 fill:#fef3c7,stroke:#f59e0b style L4 fill:#fee2e2,stroke:#ef4444

3. Monorepo 多包项目：包依赖拓扑图

对于大型前端项目，分析的核心是包与包之间的依赖拓扑（Apps 层依赖 Packages 层）以及基于依赖树的构建流水线编排。

graph BT subgraph apps["Apps 层（可部署应用）"] Web["apps/web\nReact + Vite"] Admin["apps/admin\nReact + Vite"] Mobile["apps/mobile\nReact Native"] end subgraph packages["Packages 层（共享包）"] UI["@book/ui\nUI 组件库"] API["@book/api-client\nHTTP 请求封装"] Utils["@book/utils\n工具函数"] Config["@book/config\n共享配置"] end Web --> UI Web --> API Admin --> UI Admin --> API Mobile --> API UI --> Utils API --> Utils Utils --> Config UI --> Config API --> Config style apps fill:#dbeafe,stroke:#3b82f6 style packages fill:#f3e8ff,stroke:#9333ea style Web fill:#3b82f6,color:#fff style Admin fill:#3b82f6,color:#fff style Mobile fill:#3b82f6,color:#fff style UI fill:#9333ea,color:#fff style API fill:#9333ea,color:#fff style Utils fill:#9333ea,color:#fff style Config fill:#9333ea,color:#fff

四、如何系统性地学习架构？

架构能力的提升无法一蹴而就，它需要理论知识的武装，更需要真实项目的历练。以下是我推荐的进阶路径和学习资料：

1. 建立通用架构思维（必读经典）

这些书籍虽然成书较早，但讲述的底层原则（SOLID、高内聚低耦合）至今依然适用：

《架构整洁之道》(Clean Architecture) - Robert C. Martin 著。入门必读，讲透了组件原则和架构边界。
《设计模式》(Design Patterns) - GoF。解决对象级别复用与扩展的圣经。
《领域驱动设计》(Domain-Driven Design) - Eric Evans 著。进阶读物，教你如何用业务语言为复杂系统建模。

2. 掌握现代架构模式

《软件架构：架构模式、特征及实践指南》 - 深入剖析了微服务、事件驱动、微内核等现代架构风格。
Martin Fowler 的个人博客 (martinfowler.com) - 软件架构领域的风向标，微前端、BFF、CQRS 等模式的权威定义都来源于此。

3. 前端领域特定资源

Patterns.dev - 一本极好的开源在线电子书，图文并茂地讲解了现代前端的设计模式和渲染模式（SSR/SSG/ISR 等）。
《前端架构：从入门到微前端》 - 黄峰达著。国内少有的系统性梳理前端架构演进的书籍。

4. 最有效的方法：阅读顶级开源项目的架构文档

除了读书，阅读知名开源项目的源码和架构文档是提升最快的方式。

看看 React 是如何设计 Fiber 架构来解决渲染中断问题的；
看看 Vite 是如何通过插件化架构（微内核模式）实现极高扩展性的；
看看 NestJS 是如何将后端的依赖注入（DI）和控制反转（IoC）完美落地到 Node.js 中的。

结语：因地制宜的架构眼光

架构没有银弹。把复杂的领域驱动设计（DDD）用在一个简单的 CRUD 项目上，不仅不能解决问题，反而会带来灾难性的过度设计。

架构的核心原则是：架构要匹配项目的核心复杂度所在。CRUD 后台的核心是数据模型，高并发后台的核心是可用性，前端 SPA 的核心是状态管理，组件库的核心是复用性。

当你面对一个新项目时，能够准确识别出它的核心复杂度，并选择合适的架构思路和分析方法去拆解它------这种"因地制宜"的能力，正是区分"会写代码的工程师"和"优秀架构师"的核心所在。
