JSM10N65C N 沟道 650V 功率 MOSFET

在 220V 市电输入的 AC-DC 电源、有源功率校正电路行业，功率 MOSFET 是整机效率、长期稳定性的核心命脉。市面上很多 600V/650V MOS 管普遍存在导通损耗高、开关速度慢、雪崩耐受不足、高温载流大幅衰减等痛点，工程师在中小功率电源开发时，常常陷入 "效率与可靠性难以兼顾" 的选型困境。

作为深耕高压功率半导体赛道的本土品牌，杰盛微 持续聚焦开关电源、工业电源、快充设备的器件国产化需求，全新推出JSM10N65C N 沟道 650V 功率 MOSFET。器件采用成熟稳定的功率 MOS 工艺，TO-220 通用直插封装，兼顾低导通内阻、低栅极电荷、强雪崩耐冲击、优异 dv/dt 抗性四大核心优势，完美适配高频开关电源、APFC 有源校正等主流拓扑，为电源厂商提供高性价比、高可靠的国产化替代方案。

一、品牌实力：杰盛微，专注国产功率器件研发制造

杰盛微是国内专注功率 MOSFET、整流器件、电源管理芯片研发与量产的高新技术企业，拥有完整的器件设计、晶圆测试、封装老化全流程管控体系。公司坚持以终端应用需求为导向，针对消费电源、工业控制、新能源配套等细分场景，持续迭代高压 MOS 产品线，所有产品均执行严苛可靠性测试标准，全批次雪崩、高低温循环、冲击耐压检测全覆盖，从源头降低整机售后故障率。

区别于通用型器件厂商，杰盛微研发团队深耕电源拓扑十余年，深刻理解反激、正激、LLC、PFC 电路的器件损耗、散热、抗浪涌痛点，每一款 MOS 管参数曲线、极限耐受指标均围绕真实电路工况优化，真正做到 "器件适配电路，而非电路迁就器件"。本次推出的 JSM10N65C，便是针对 30W--200W 中小功率高压电源市场打磨的标杆产品。

二、JSM10N65C 基础硬件规格，快速读懂器件定位

1. 封装与引脚定义（TO-220 通用封装，兼容主流 PCB 设计）

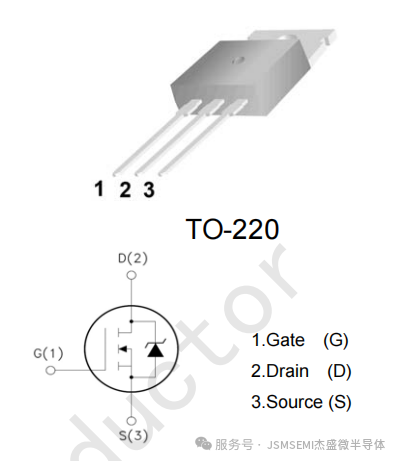

JSM10N65C 采用行业通用 TO-220 直插封装，分 A 型、B 型两种标准引脚外形，引脚间距 2.54mm 标准间距，可直接兼容市面同封装 650V MOS 管，无需重新改版 PCB，降低客户替换成本。 引脚排布（器件正面朝向视线，引脚向下，从左至右编号 1/2/3）： 1 脚 G（栅极 Gate）、2 脚 D（漏极 Drain，与散热金属片连通）、3 脚 S（源极 Source） 器件内部集成高品质体二极管，二极管阳极接源极、阴极接漏极，电路中可省去额外续流二极管，简化外围器件布局。

2. 核心基础电气参数

• 沟道类型：N 沟道增强型功率 MOSFET

• 额定漏源耐压 V₍DSS₎：650V，最低击穿电压 650V，适配 220V 整流后 310V 母线电压，预留充足尖峰电压安全裕量

• 连续漏极电流 I_D：25℃壳温 10A，100℃高温壳温 6A，满足中小功率电源持续载流需求

• 脉冲峰值电流 I_DM：40A，应对开机、负载突变瞬时大电流冲击

• 典型导通内阻 R_DS (on)：0.80Ω（V_GS=10V、I_D=5A），最大 1.0Ω，有效降低导通发热损耗

• 栅极耐受电压：±30V，驱动电路设计容错空间大，不易因驱动电压波动损坏栅极

三、五大核心性能优势，解决电源设计常见痛点

优势 1：低导通内阻，整机温升更低，转换效率显著提升

导通损耗是开关电源稳态发热的主要来源，损耗公式 P=I²×R_DS (on)，导通电阻直接决定热量输出。JSM10N65C 在 10V 标准驱动电压下，典型导通电阻仅 0.8Ω，相比同规格竞品器件，同等工作电流下导通损耗降低 15%--25%。

同时器件完整提供 R_DS (on) 随温度、电流变化曲线，设计师可精准评估高温工况下内阻涨幅。在 100℃高温壳温满载运行时，内阻涨幅可控，搭配简易散热片即可将温升控制在合理区间，适合密闭外壳、通风较差的电源设备。

优势 2：低栅极电荷 + 低反向传输电容，高频开关损耗大幅下降

高频化是开关电源小型化的核心趋势，而栅极电荷 Q_g、米勒电容 C_rss 直接决定开关速度与驱动损耗。 JSM10N65C 动态参数优化表现亮眼：

• 总栅电荷 Q_g 典型值 19.4nC，栅源电荷 Q_gs=6.26nC，栅漏米勒电荷 Q_gd=6.55nC

• 反向传输电容 C_rss 仅 20pF，米勒效应被大幅抑制 更低的米勒电荷与输入电容，缩短开通、关断切换时间，器件典型开通延迟 33ns、上升时间 60ns，关断延迟 59ns、下降时间 39ns，支持 100kHz 及以上高频拓扑工作，减少开关尖峰、EMI 干扰，降低驱动芯片功耗，无需额外加大驱动电流。

优势 3：100% 全批次雪崩测试，抗浪涌、抗感性冲击可靠性拉满

市电波动、负载短路、变压器漏感尖峰是高压 MOS 管损坏的主要诱因，雪崩耐受能力是衡量器件耐用性的关键指标。 JSM10N65C 出厂 100% 雪崩冲击测试，关键雪崩指标：

1. 单次脉冲雪崩能量 E_AS=713mJ，可承受瞬时大能量冲击；

2. 重复雪崩能量 E_AR=17.8mJ，频繁电压尖峰工况不易老化；

3. 最大雪崩电流 10A，匹配器件额定连续电流； 同时器件优化二极管恢复 dv/dt 耐受能力，峰值可达 4.5V/ns，硬开关拓扑下不易出现电压震荡、器件击穿，大幅降低电源返修率。

优势 4：优异热阻设计，散热适配性强，高低温工况稳定运行

热阻参数决定器件散热能力，是大功率设计的核心参考：

• 结到外壳热阻 R_θJC 最大 2.5℃/W，热量可快速传导至散热片；

• 结到环境热阻 R_θJA 最大 62.5℃/W，无散热片小功率场景也可短时稳定工作； 器件允许工作结温最高 150℃，存储温度区间 - 55℃~+150℃，无论是北方低温户外设备，还是密闭高温工业机箱，均可稳定运行。配套文档提供完整 I_D - 壳温曲线，工程师可快速计算不同散热条件下的最大输出功率，规避热失控风险。

优势 5：优化体二极管特性，PFC、续流回路无需额外辅件

内部集成的体二极管拥有可控正向压降与反向恢复参数：

• 10A 电流下正向压降最大 1.3V，续流损耗低；

• 反向恢复时间 t_rr=425ns，恢复电荷 Q_rr=4.31μC； 在有源功率校正 PFC 电路、同步续流拓扑中，体二极管可替代独立快恢复二极管，精简 BOM 物料，降低整机物料成本与 PCB 占用面积。

四、极限额定参数一览，清晰划定安全设计边界

所有极限参数均基于 25℃标准壳温测试，电路设计必须预留 20% 以上安全裕量，禁止长期工作在极限值附近：

1. 漏源耐压 V_DSS：650V，母线电压、尖峰叠加后峰值不可超过 520V；

2. 连续漏极电流：25℃ 10A、100℃ 6A，高温环境需降额使用；

3. 25℃最大耗散功率 50W，温度每升高 1℃，功率降额 0.4W；

4. 栅源电压 ±30V，驱动电路稳压设计，避免驱动电压超压击穿栅极；

5. 安全工作区 SOA 覆盖直流、10ms/100μs/10μs 脉冲工况，短路瞬时冲击有充足耐受空间。

五、核心适配应用场景，覆盖主流高压电源市场

结合 650V 耐压、10A 载流、高速开关、强雪崩四大特性，JSM10N65C 精准匹配以下设备：

1. 高频开关模式电源：30--200W 反激、正激、半桥隔离电源，工业适配器、工控设备供电电源；

2. 有源功率因数校正 APFC 电路：家电电源、工业电源前端 PFC 主开关，提升整机功率因数，满足安规谐波标准；

3. 大功率 LED 驱动电源：路灯、工业照明恒流驱动高压主开关；

4. 储能辅助电源、UPS 不间断电源辅助变换模块；

5. 各类 220V 输入小家电电源、快充大功率适配器。

六、工程师选型实操建议，用好 JSM10N65C 提升整机品质

1. 驱动电压匹配：推荐采用 10V 栅极驱动电压，充分发挥低 R_DS (on) 性能；若使用 5V 低压驱动，导通内阻会明显上升，损耗增加，不建议直接 3.3V 单片机直驱；

2. 散热设计规范：整机功率超过 80W 时，必须配套金属散热片，结合 R_θJC 热阻参数计算散热面积，控制稳态结温不高于 120℃；

3. 电压裕量预留：220V 交流整流母线峰值 311V，叠加变压器漏感尖峰，建议工作峰值电压控制在 500V 以内，预留 30% 以上耐压余量；

4. 高频电路缓冲优化：100kHz 以上硬开关拓扑，可搭配 RC 吸收缓冲电路，进一步降低 dv/dt 冲击，延长器件使用寿命；

5. 国产化替代参考：可直接兼容市面同封装 650V/10A 等级 MOS 管，PCB 无需改版，批量供货稳定，交期短，有效缓解进口器件交期波动、成本上涨问题。
