14-1 瞬时加载的零件瞬态分析
瞬态问题，除了考虑力的三要素：大小、方向和作用点，还有力随时间的变化关系。

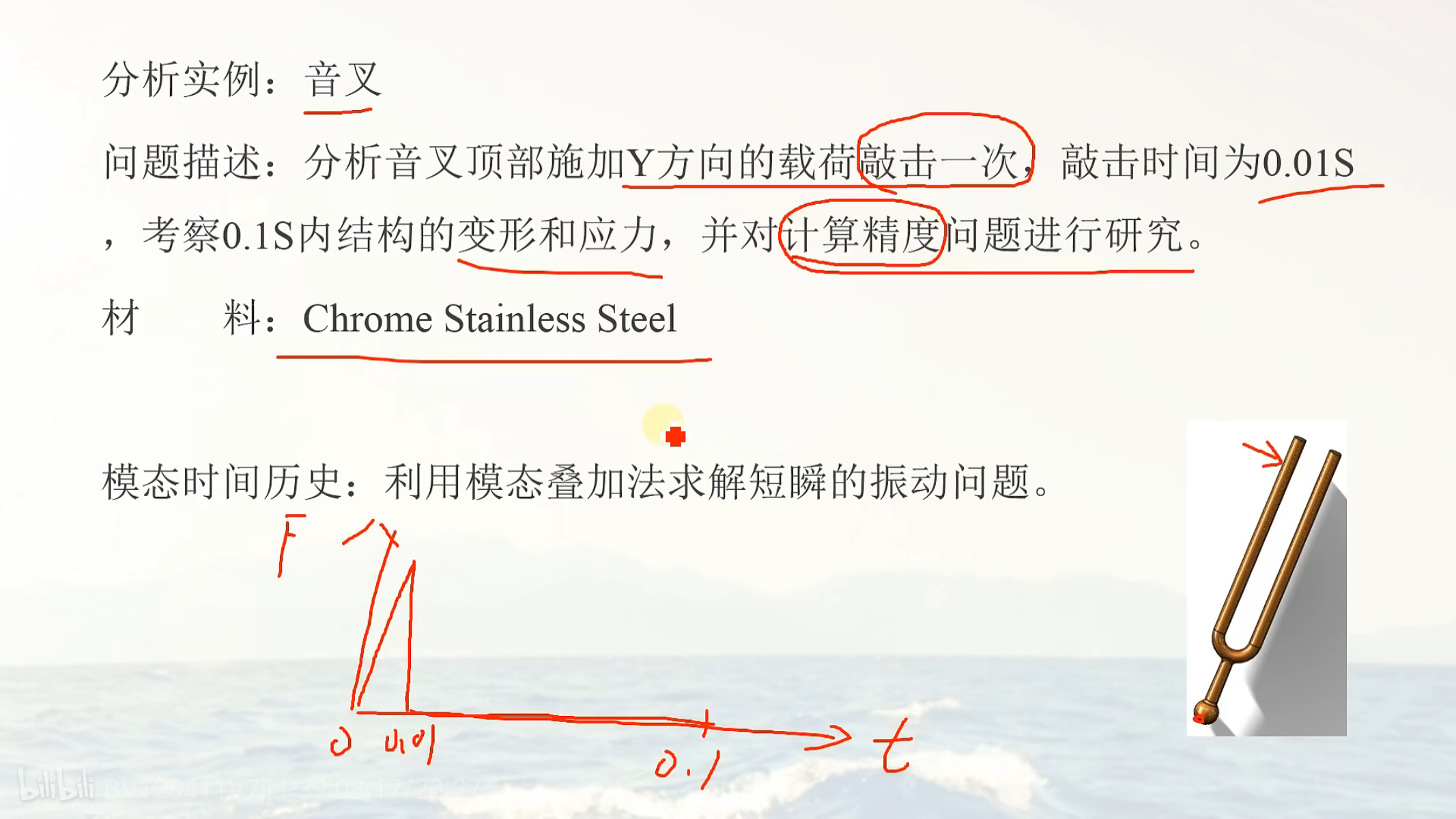

例题如下：

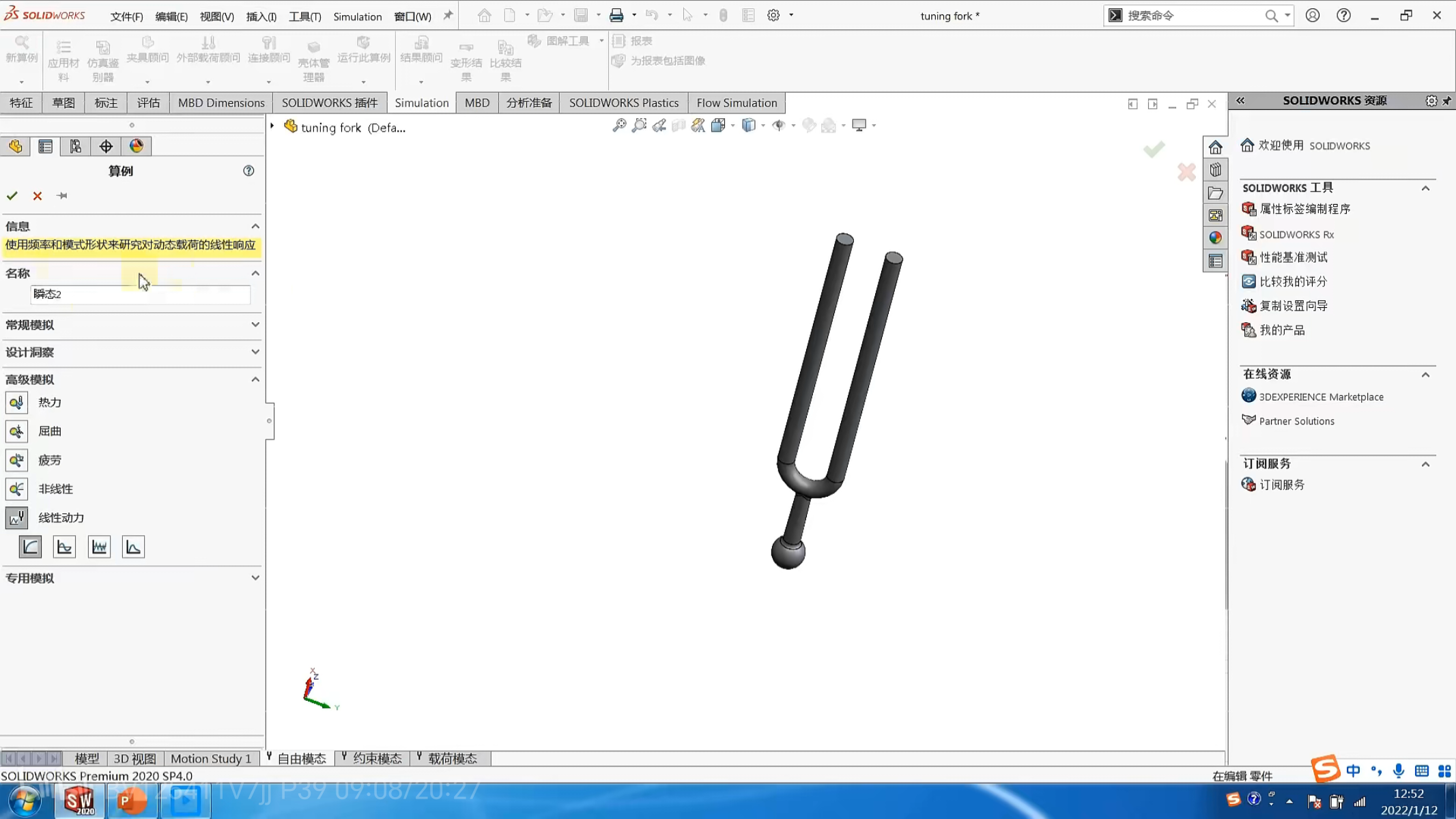

（1）建立算例，命名瞬态2
（2）赋予材料，设置固定夹具，进行加载

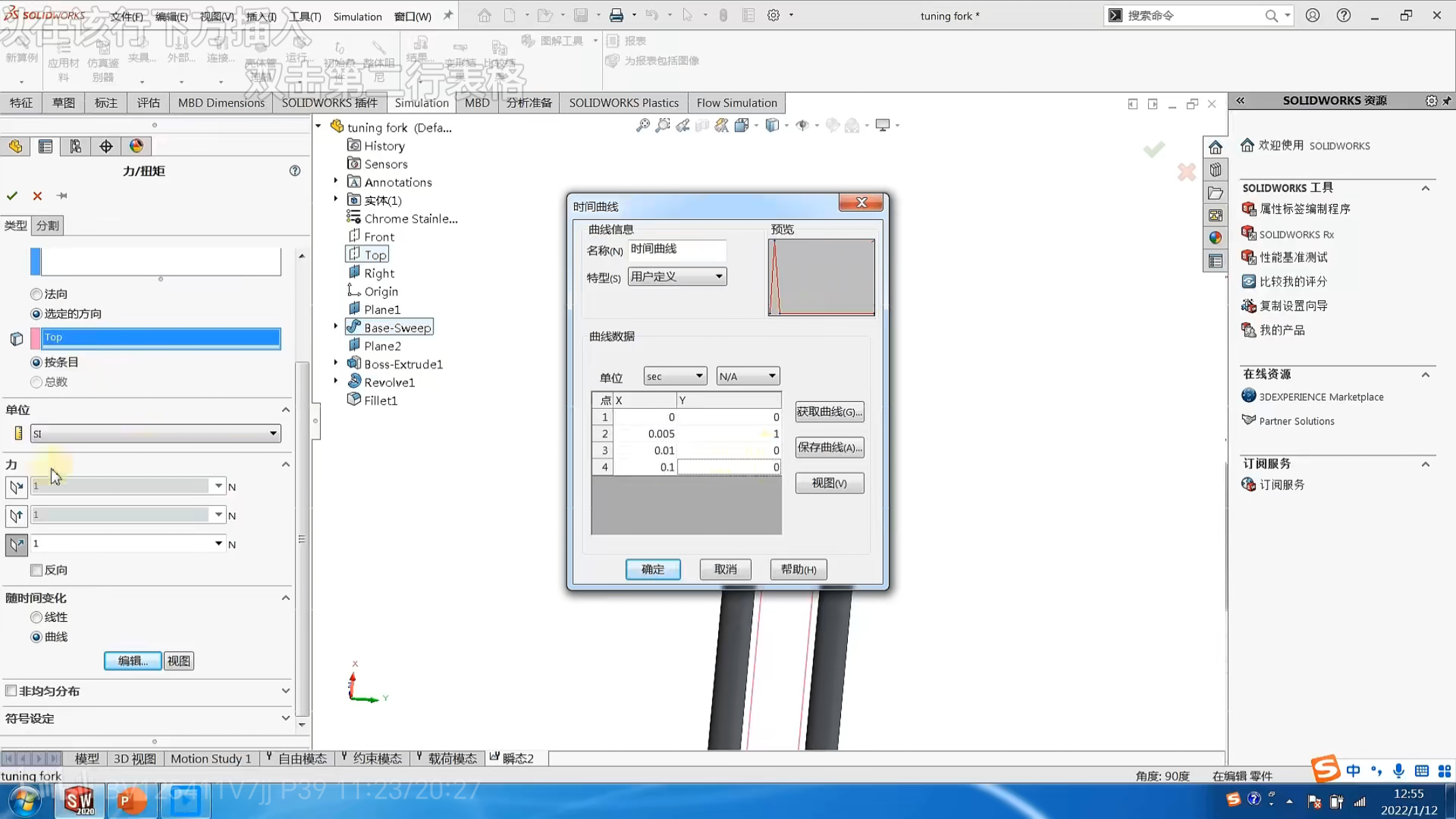

加载时，选择随时间变化的曲线，在表格中定义如图所示曲线。注意双击每行的点序号数字，就可以添加一行。表格中的Y代表的系数。

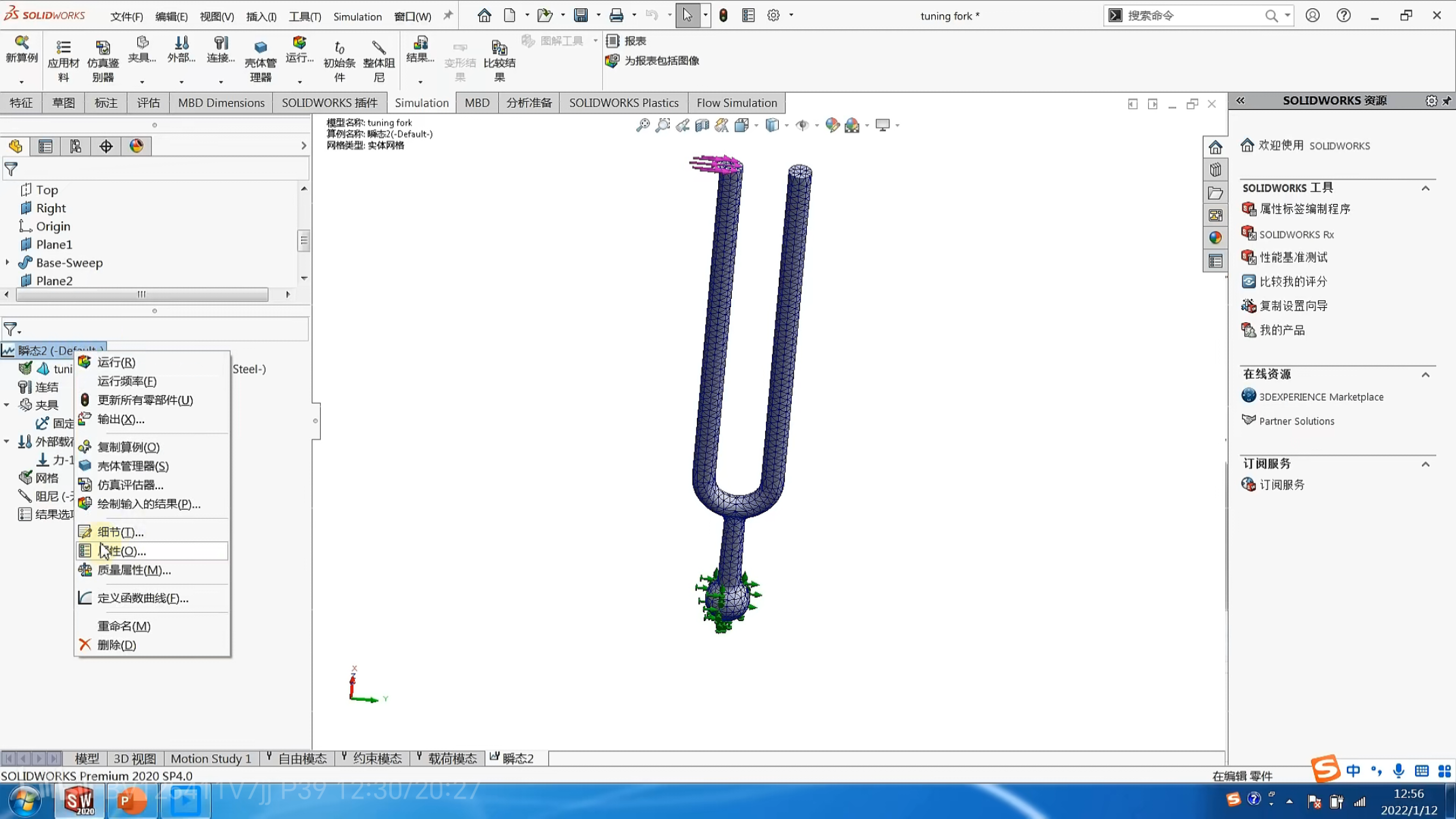

（3）生成网格，右键算例属性，修改频率数 和时间增量

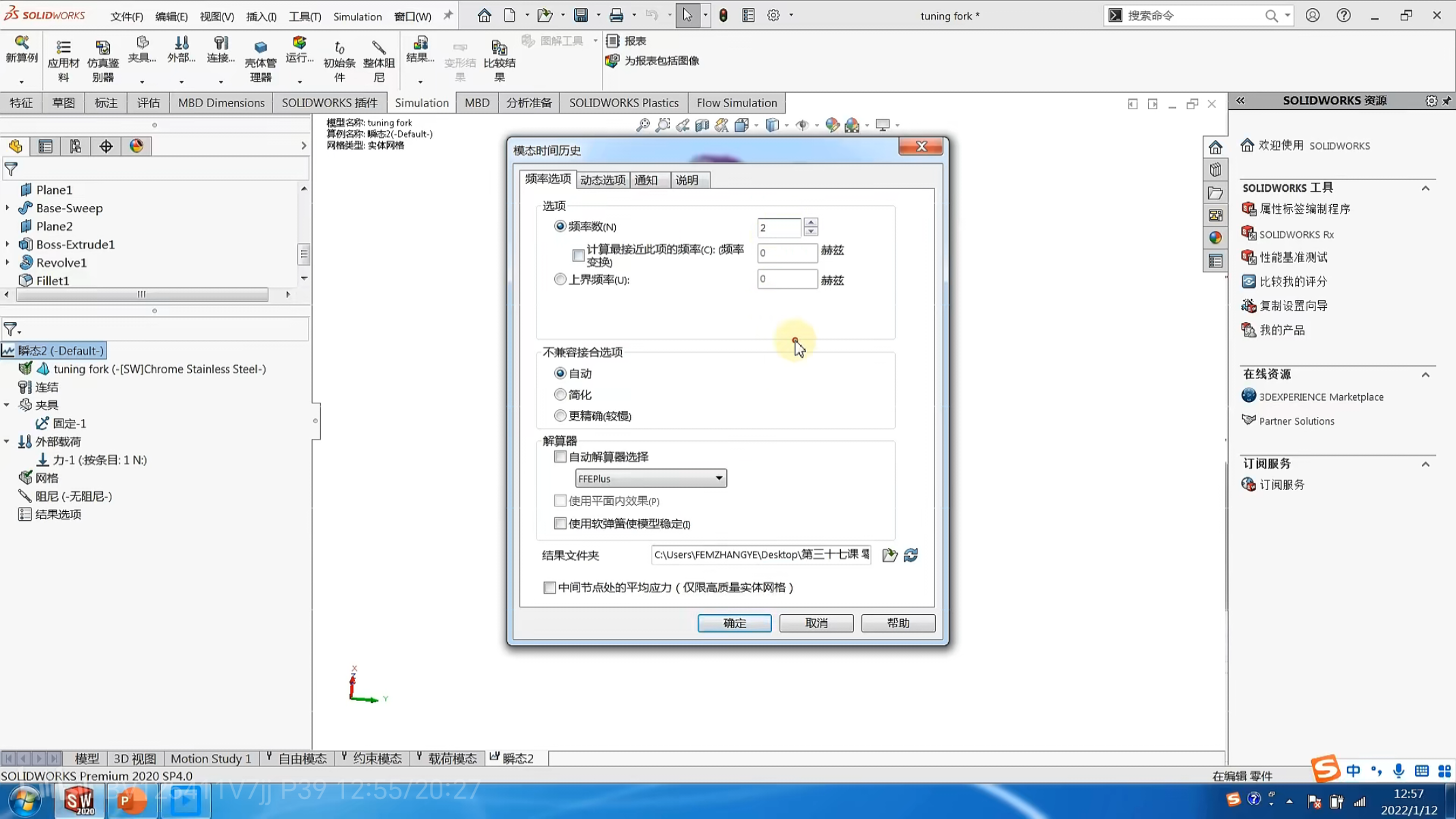

修改频率数为2

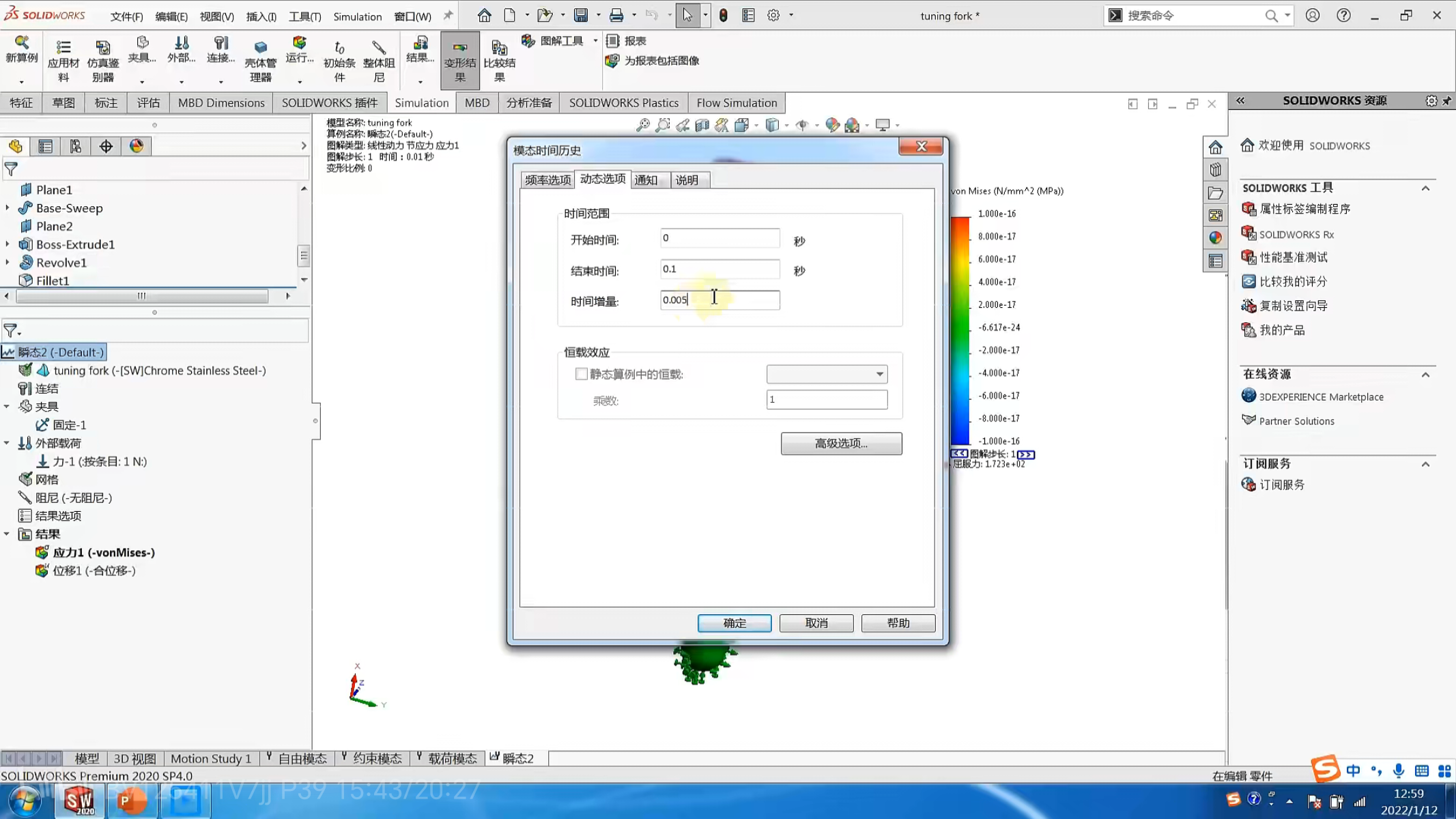

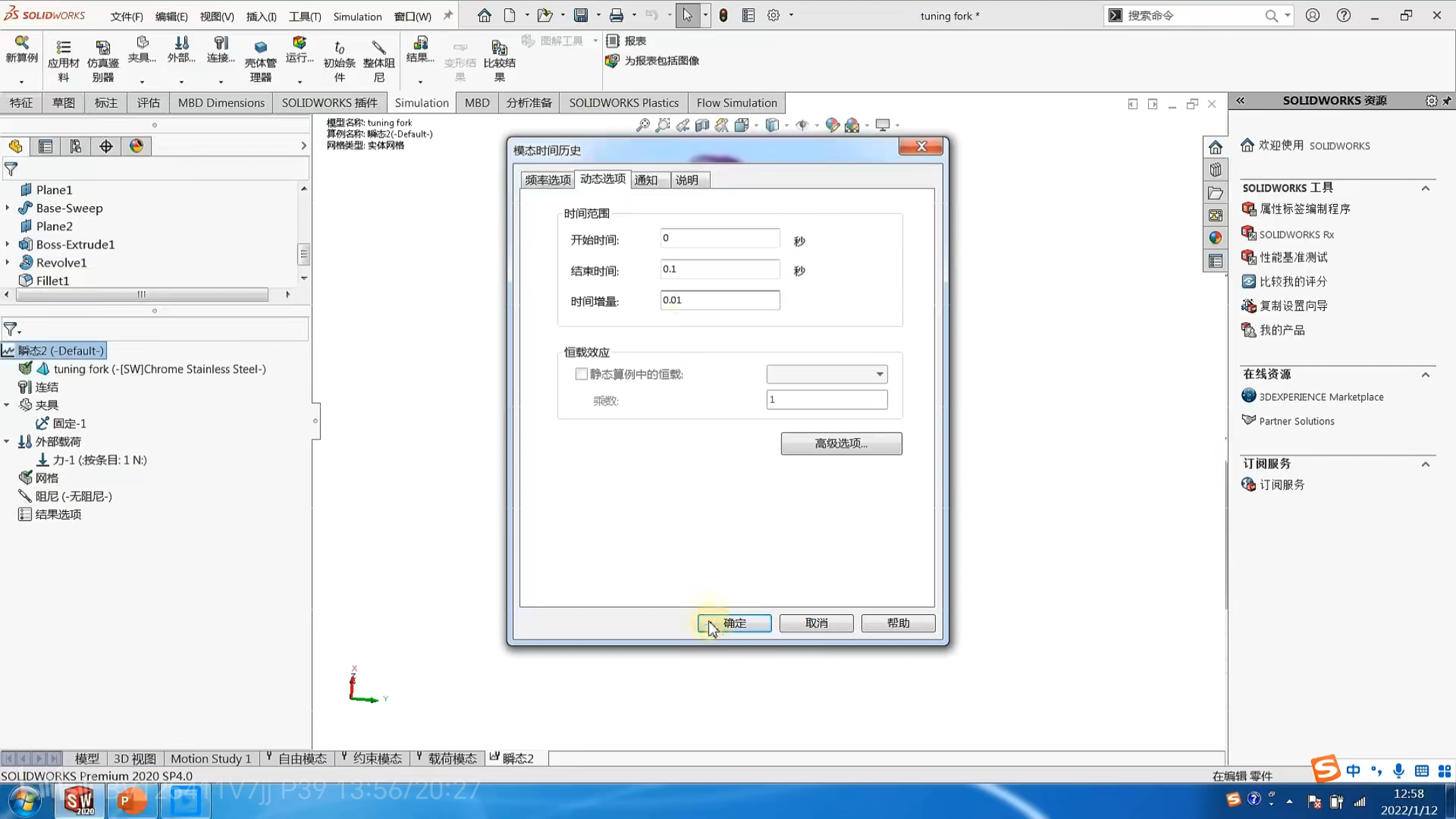

修改时间增量为0.01

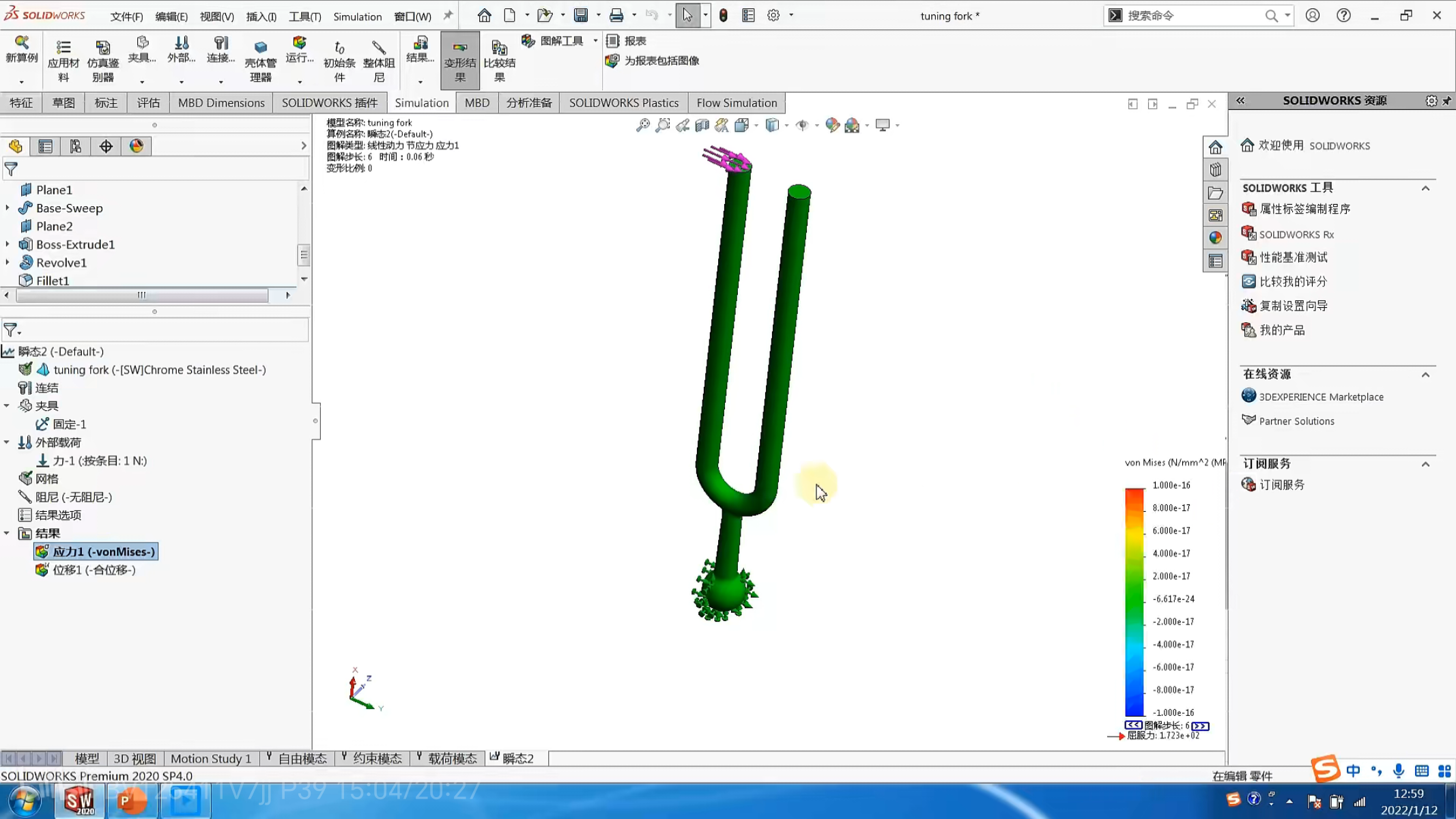

（4）运行求解
可以切换步长或者编辑定义定位到所写时间，由于0.01的时间增量太大，故每阶基本无变化。

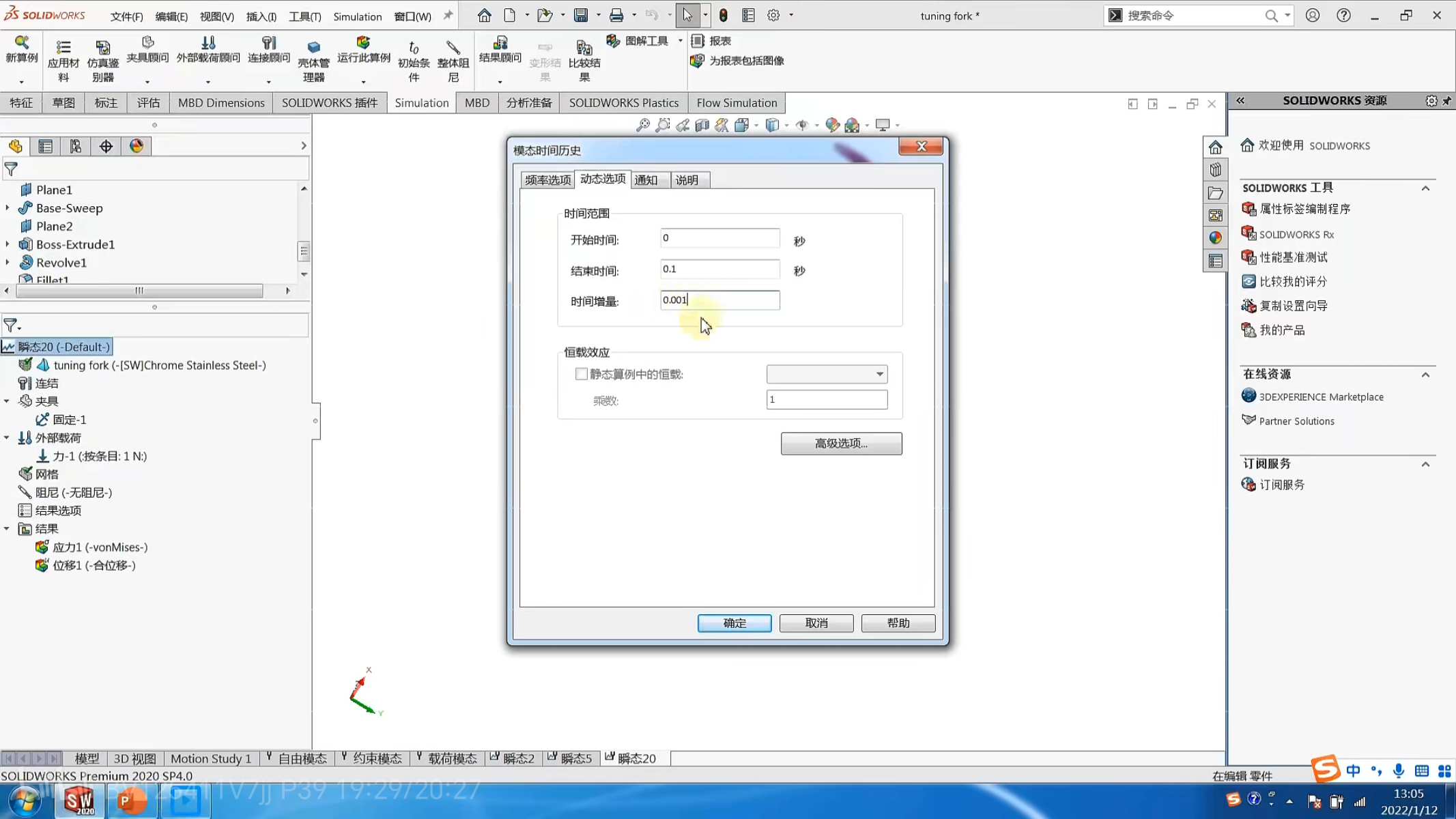

（5）右键算例属性，再次修改时间增量为0.005
（6）再次运行

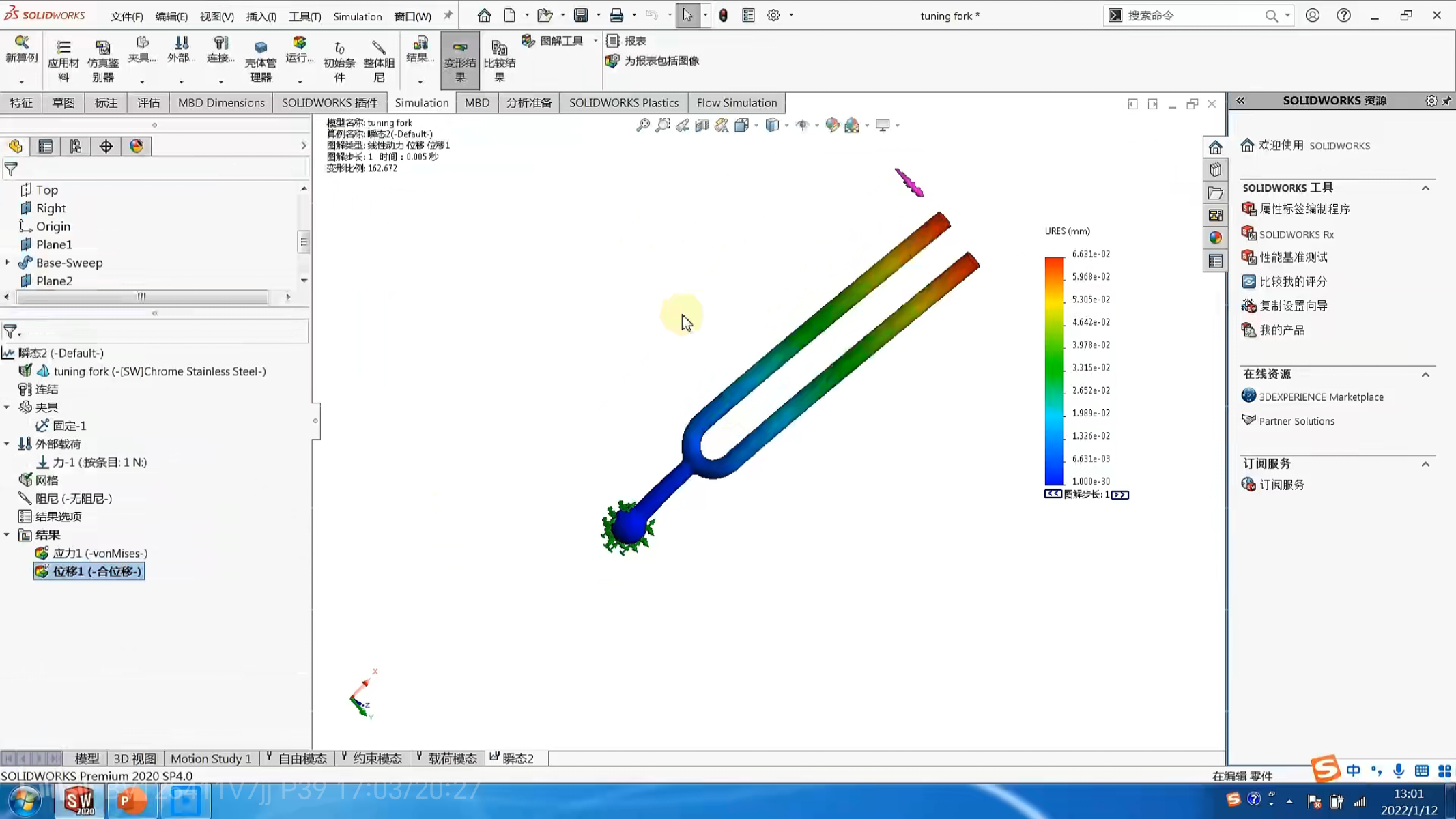

把时间定位到0.005，查看位移为6.63e-2

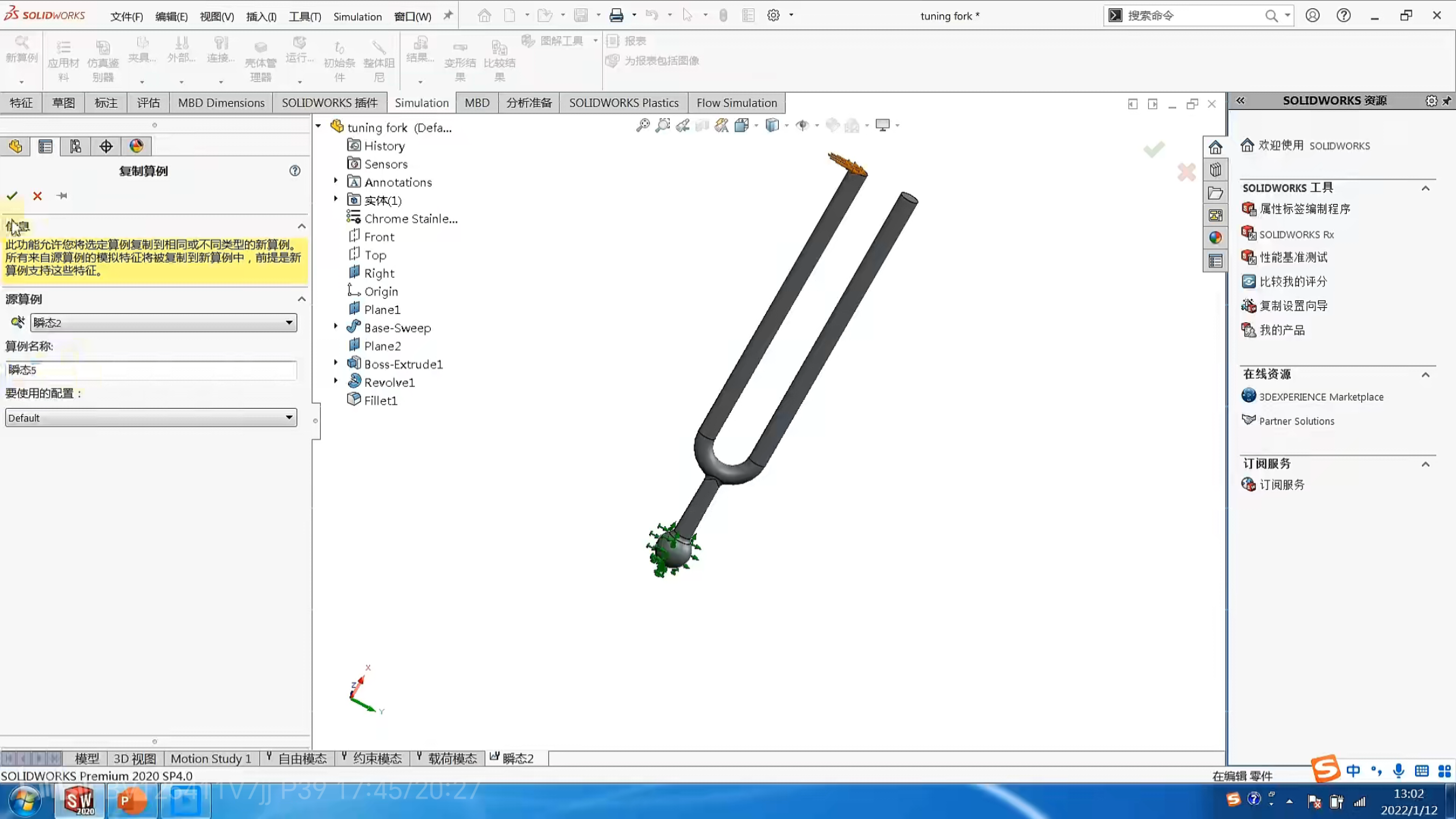

（7）复制建立瞬态5算例

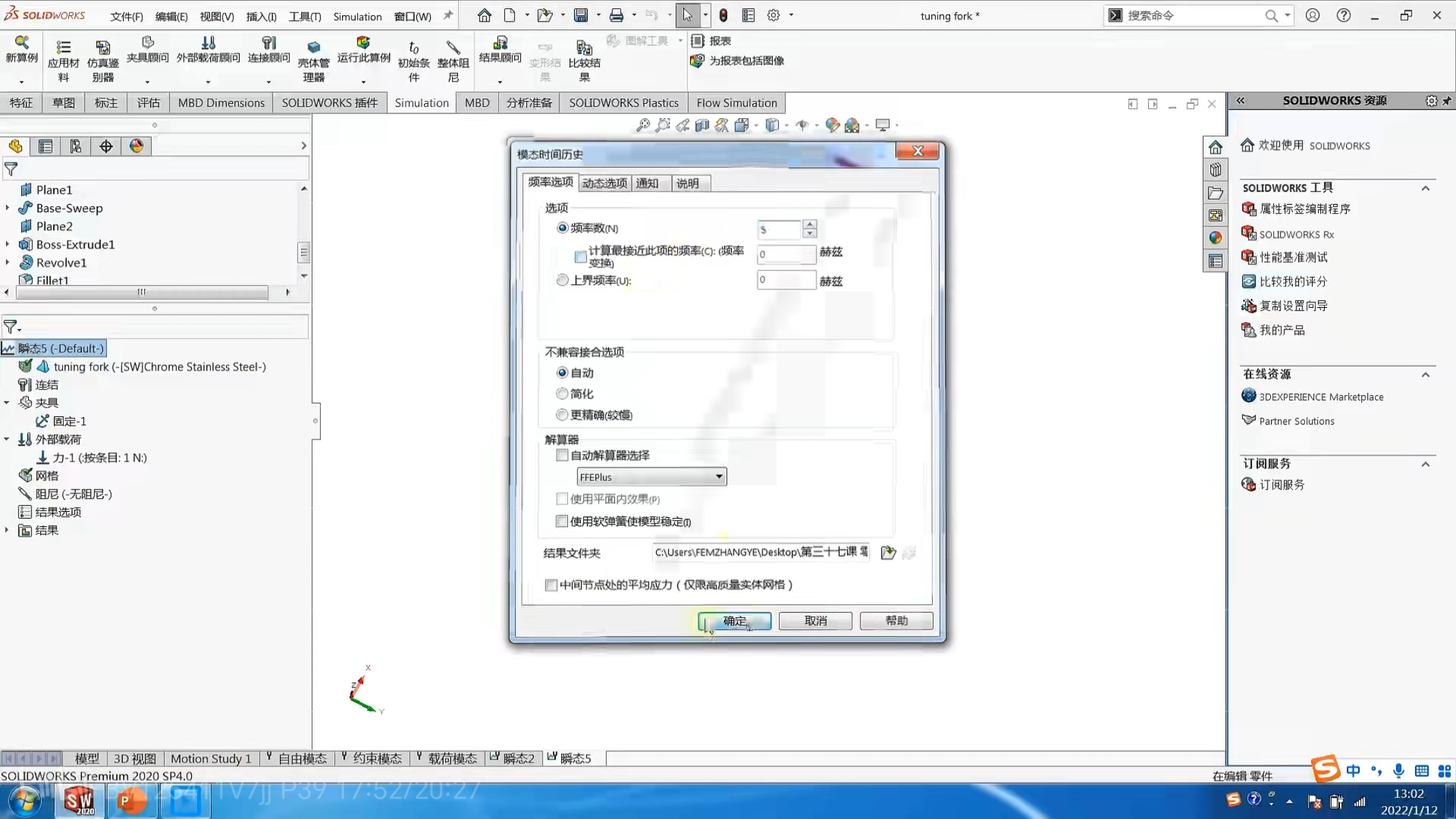

（8）修改频率数为5
（9）运行求解

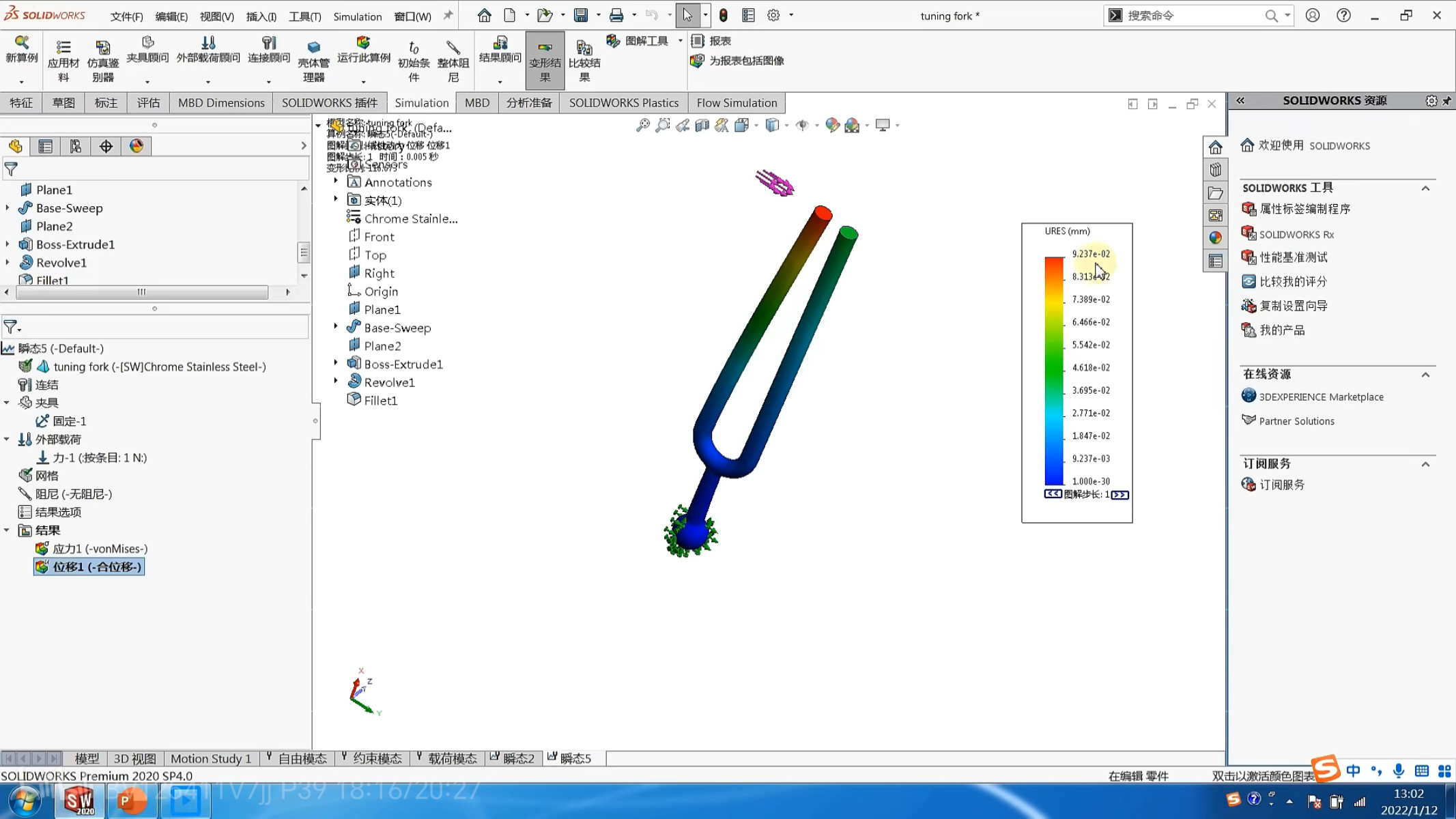

查看0.005s时的位移为9.23e-2

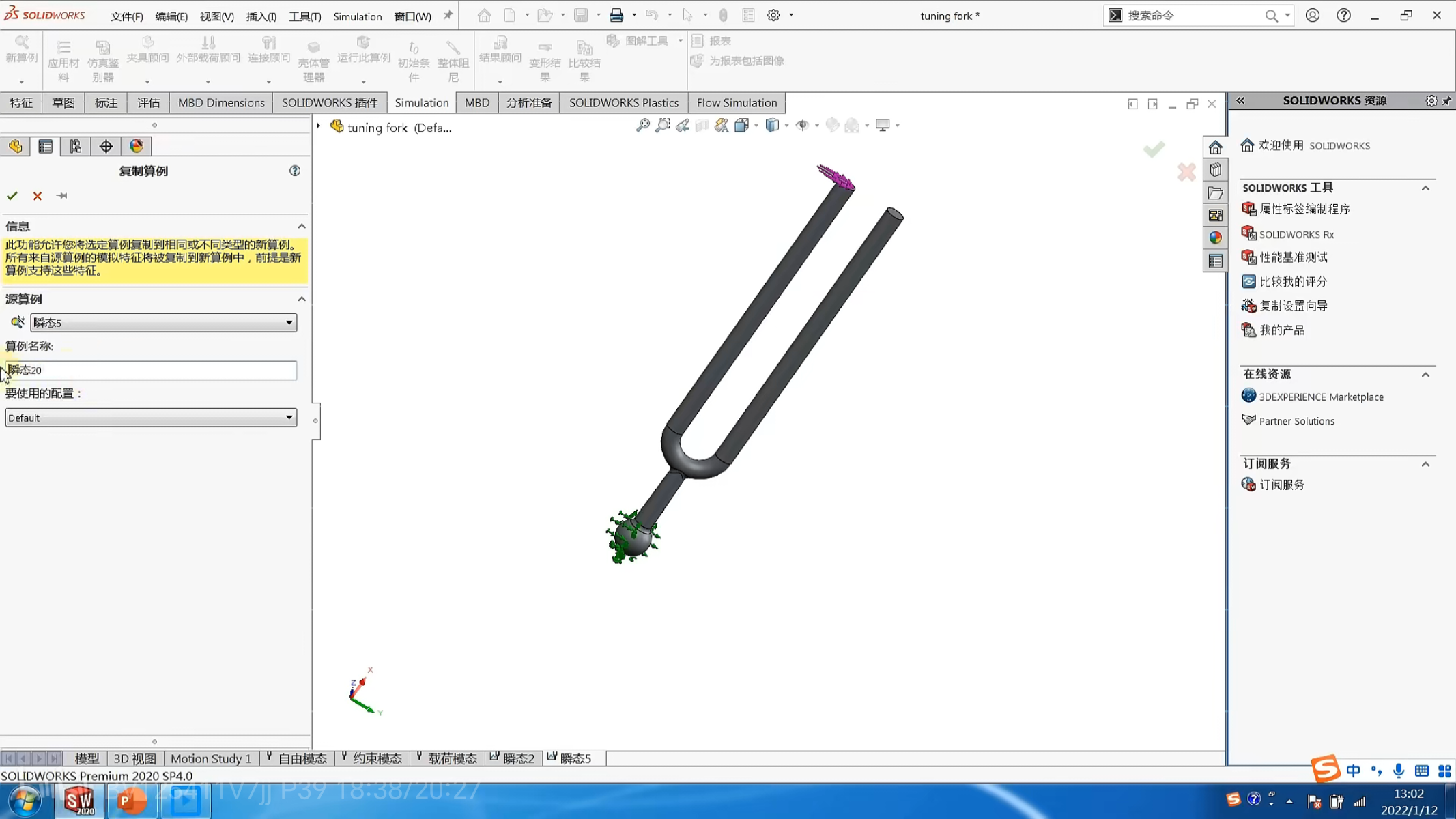

（10）再次复制建立瞬态20算例

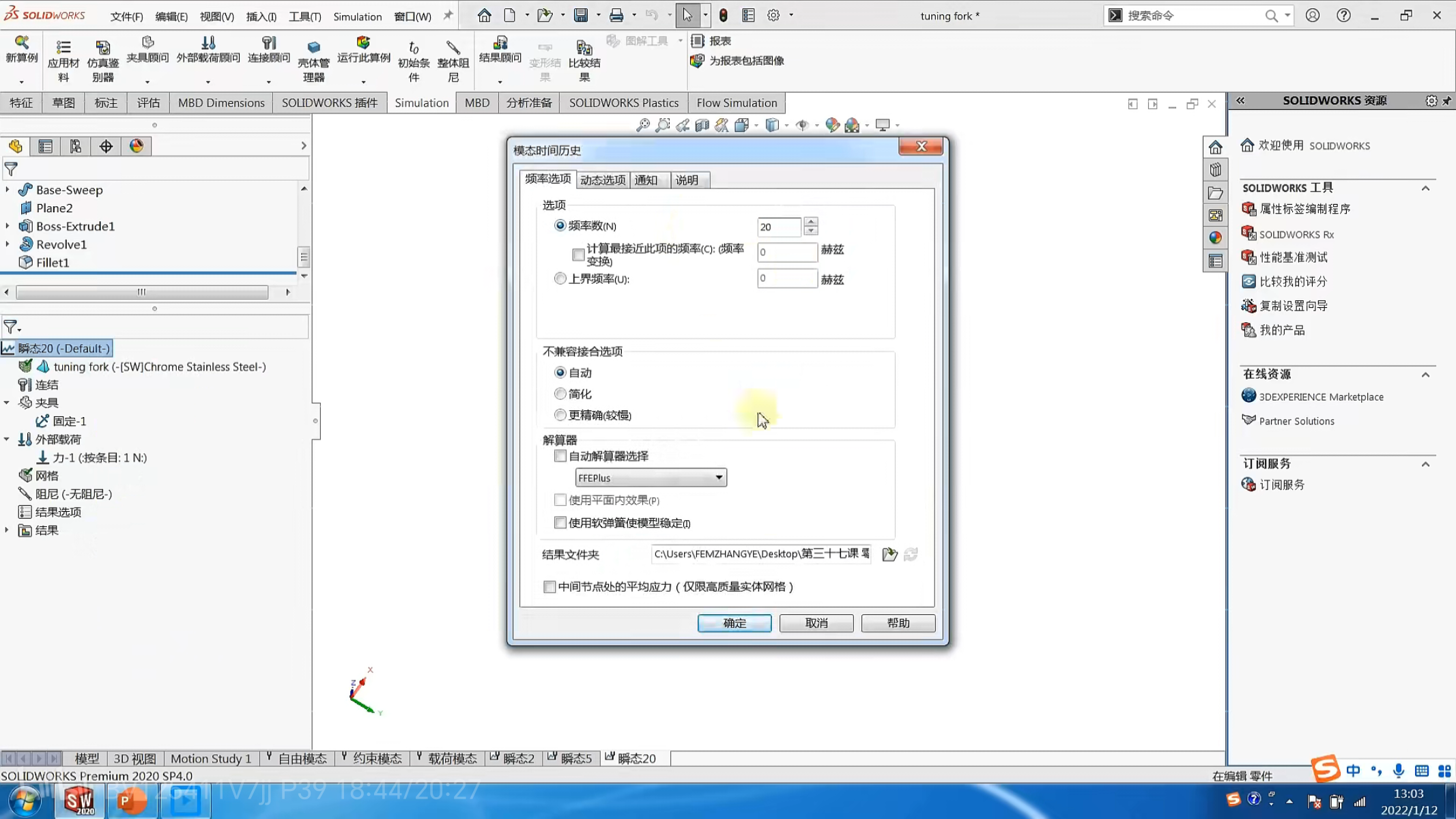

（11）修改频率数为20
并修改时间增量为0.001，改时间增量位移值会进一步增大，但貌似质量参与不变。
（12）运行求解

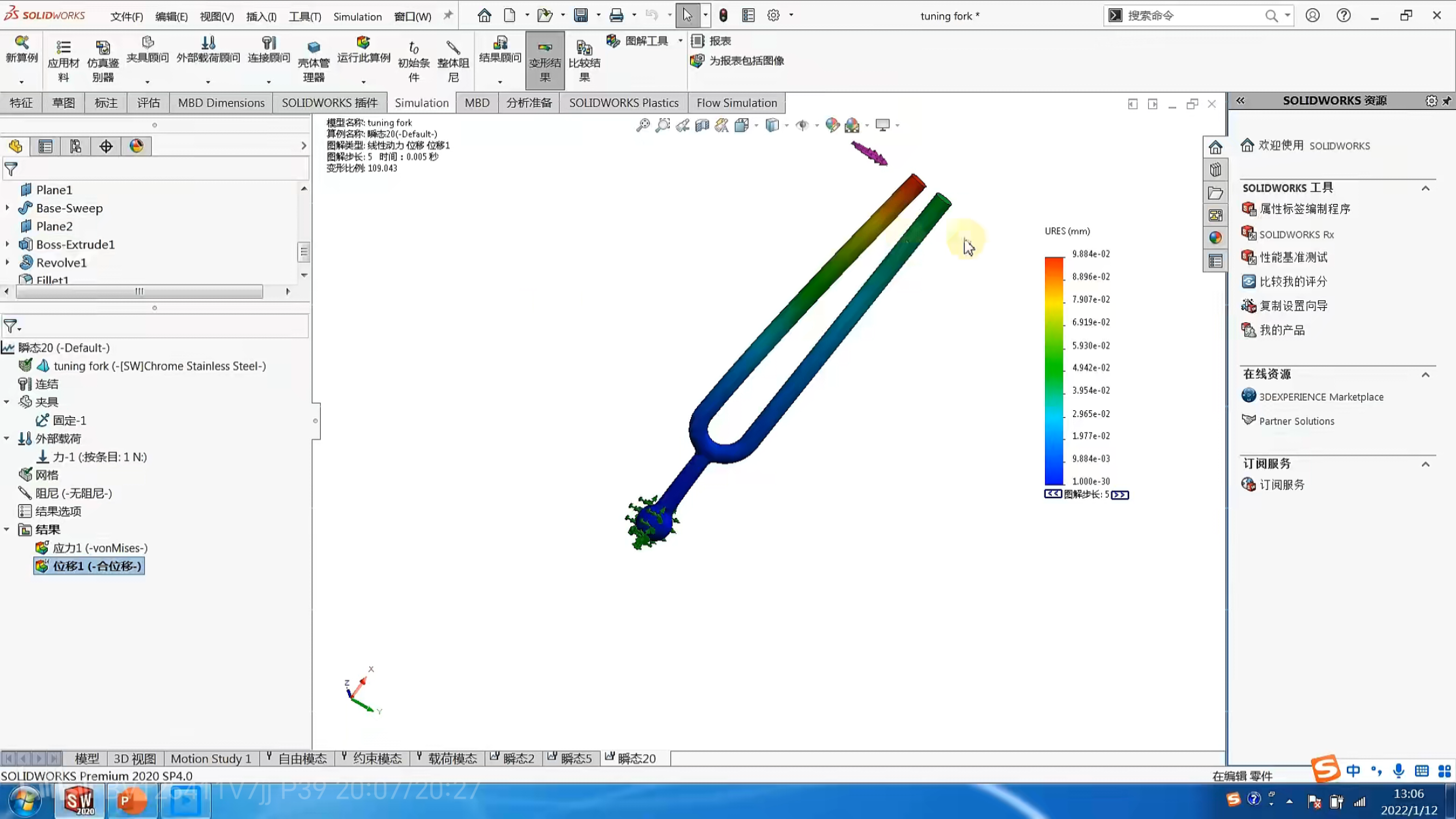

查看0.005s的位移为9.88e-2
（13）精度讨论
针对上述的算例：瞬态2、瞬态5和瞬态20
通过质量参与比较：

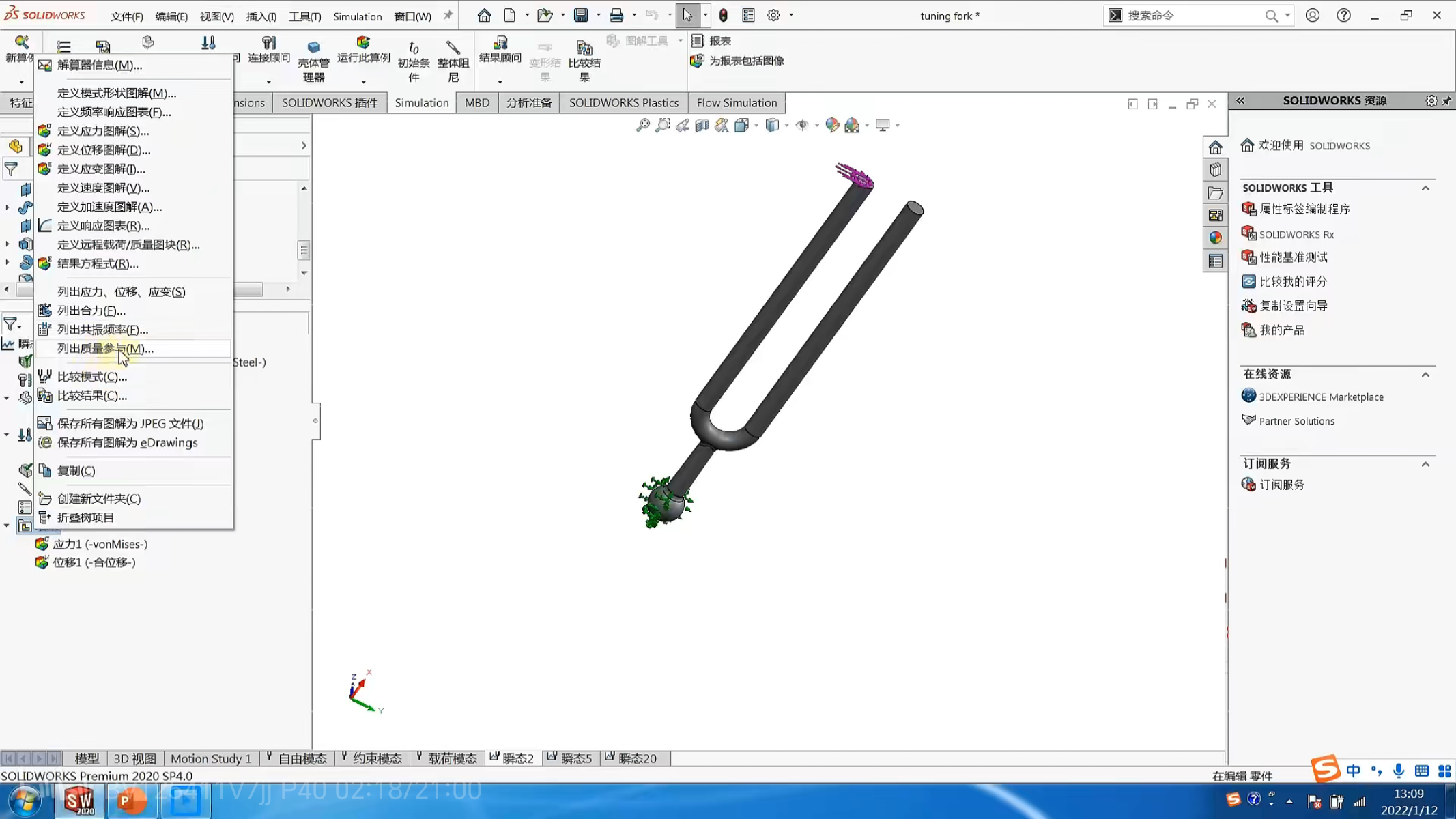

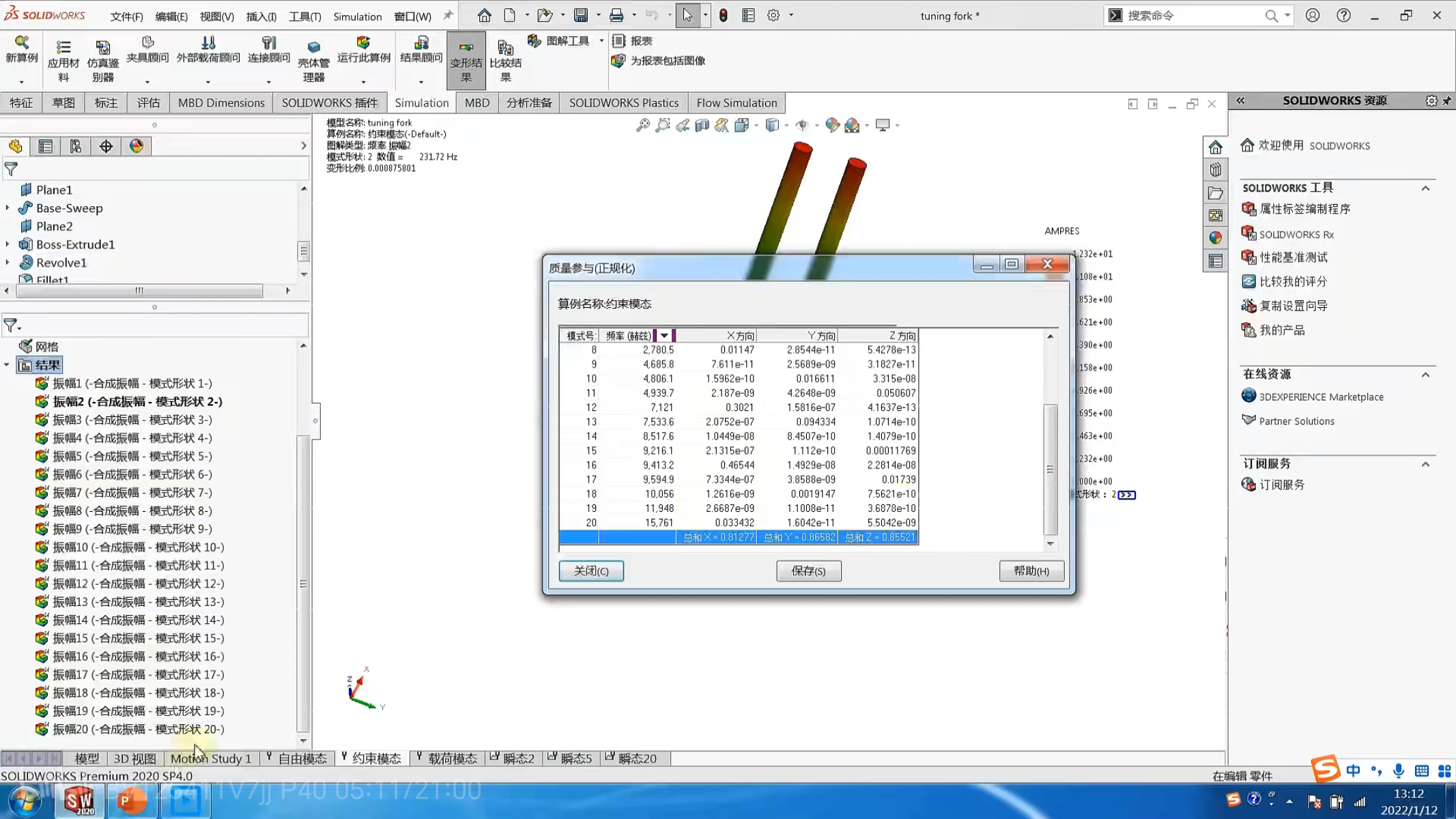

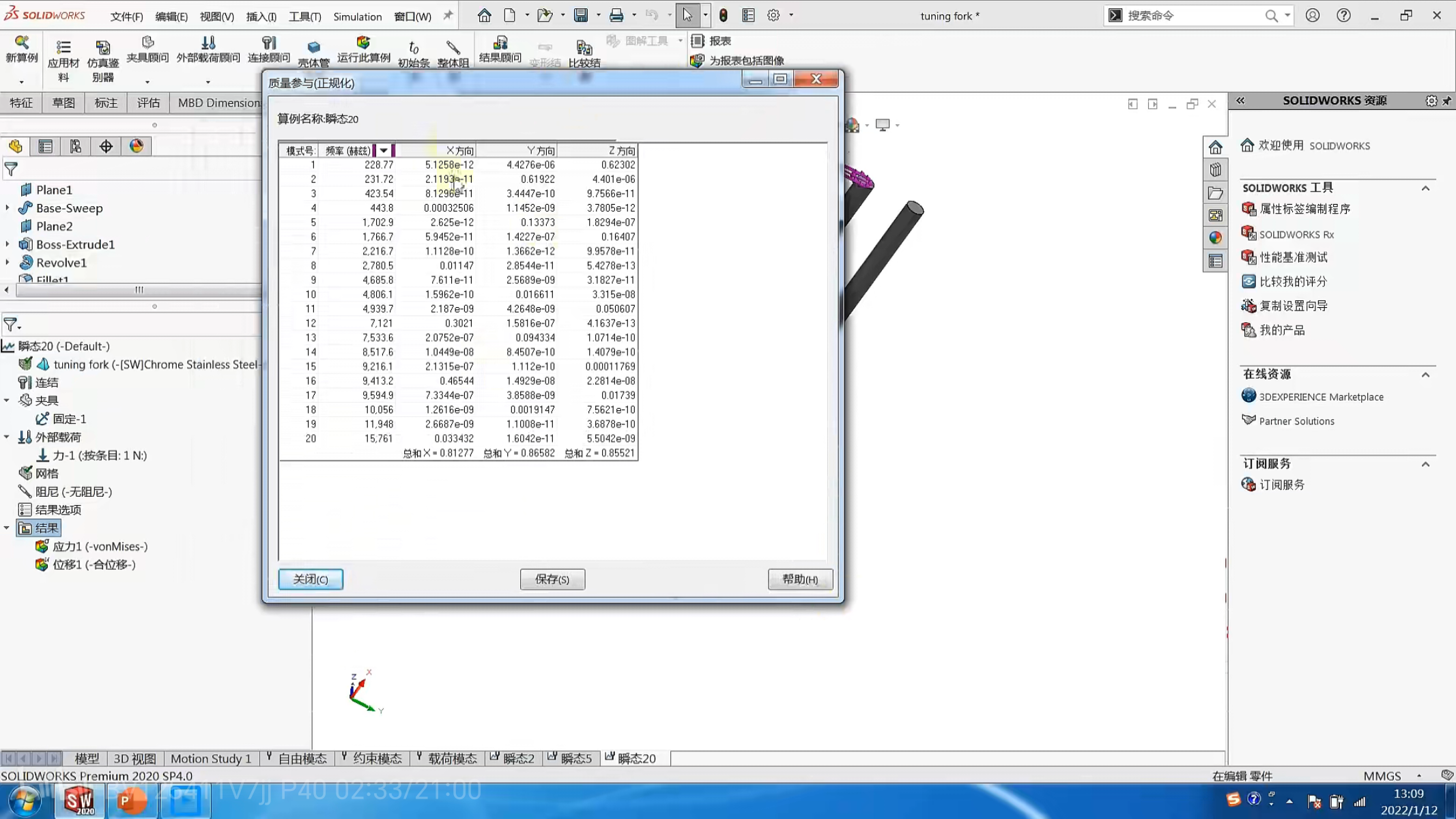

右键结果，选择列出质量参与，即可查看数值，在哪个方向质量参与数值大，说明此时主要在哪个方向振。
看最下一行的总和。

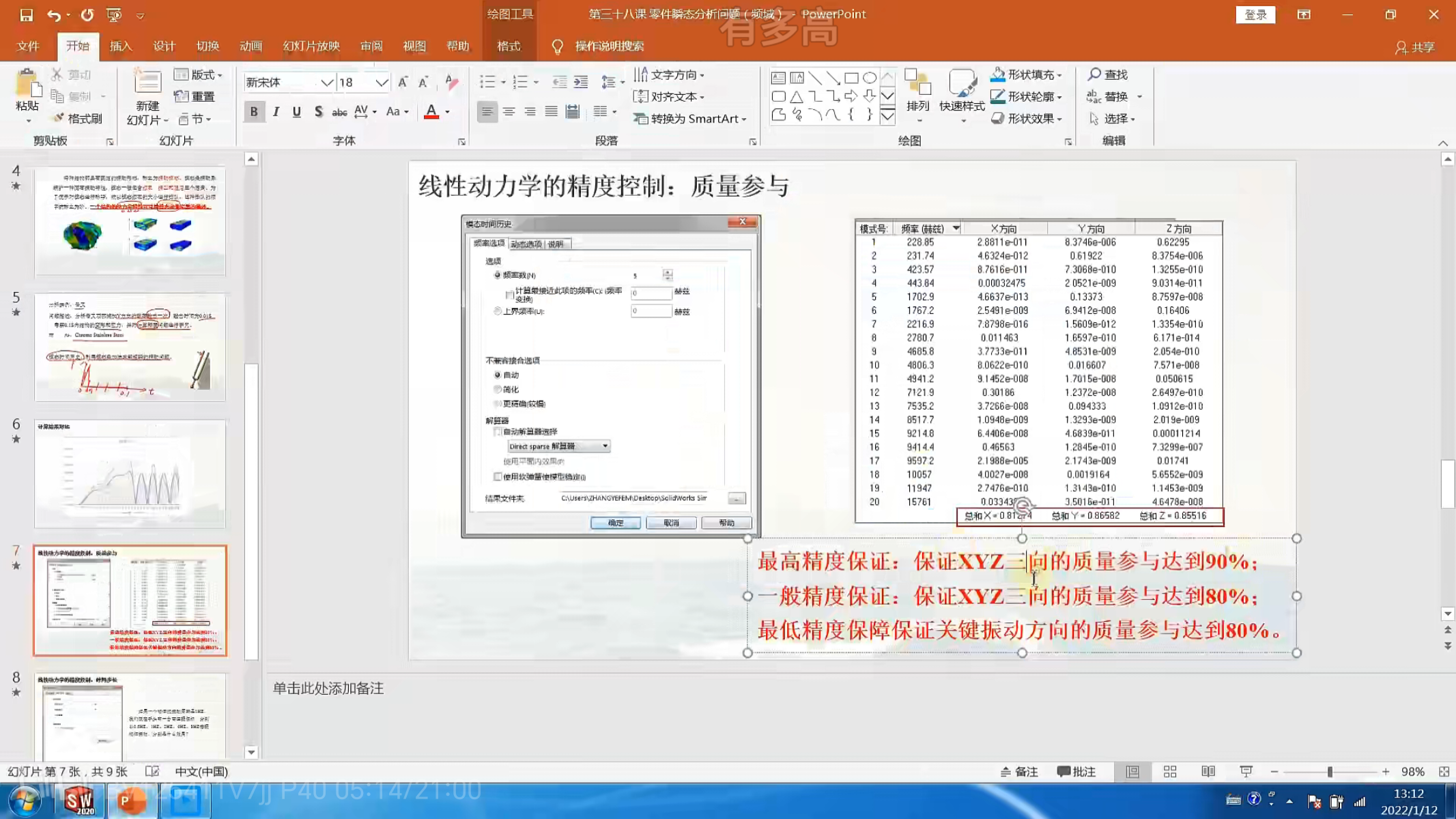

通过判断是否达到80%来看精度是否满足要求。
这里选用第5阶，质量参与满足要求。（其实个人存疑，后续下个例题关注的是Y方向，先忽略）。
先按第5阶频率1700Hz，确定时间增量，1/(1700x4)约等于1.5e-4。
14-2 周期加载的零件共振分析

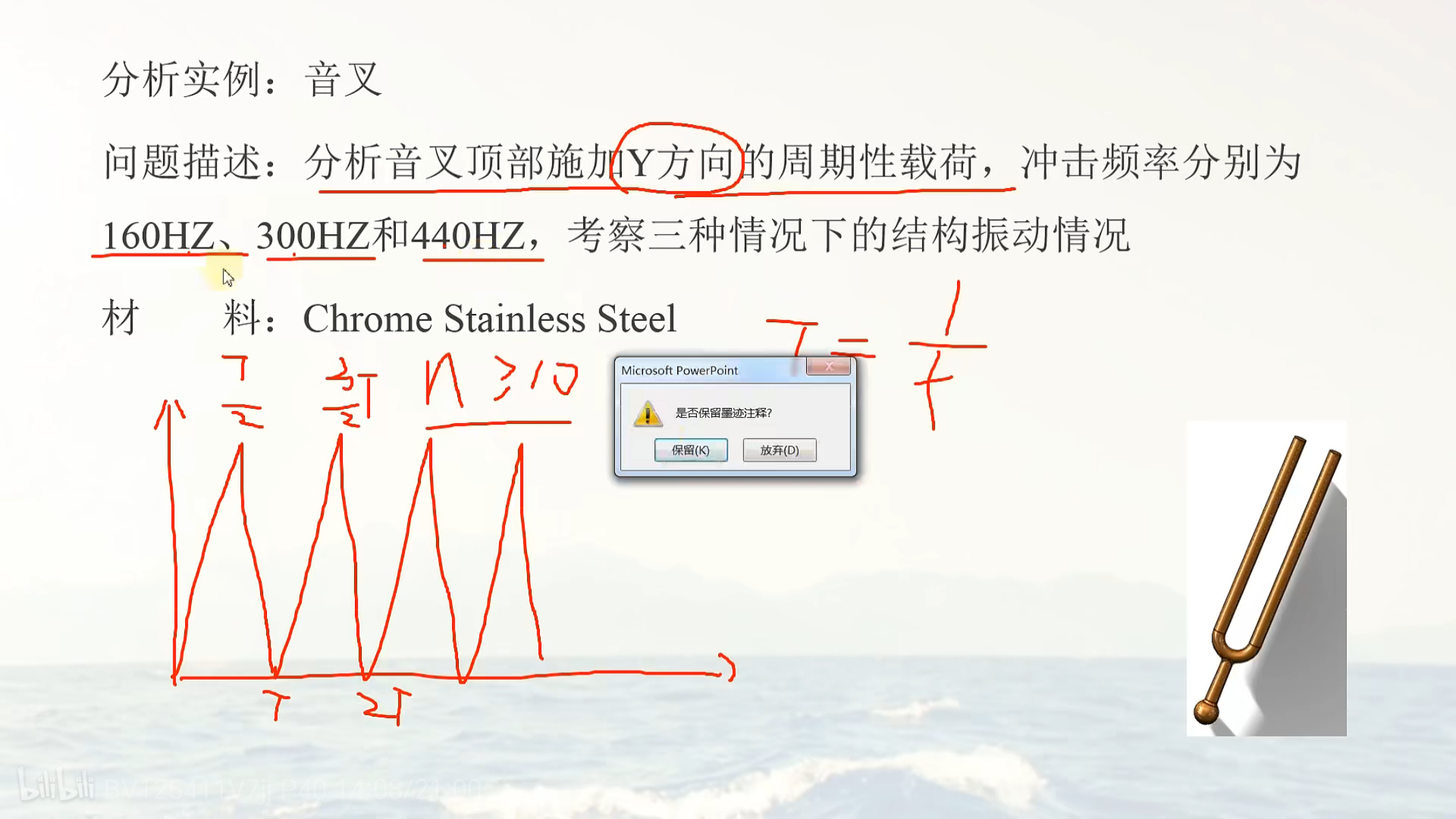

加载周期变化的力，例题如下，载荷的变化曲线如红色部分所示，每个周期相当有2个点

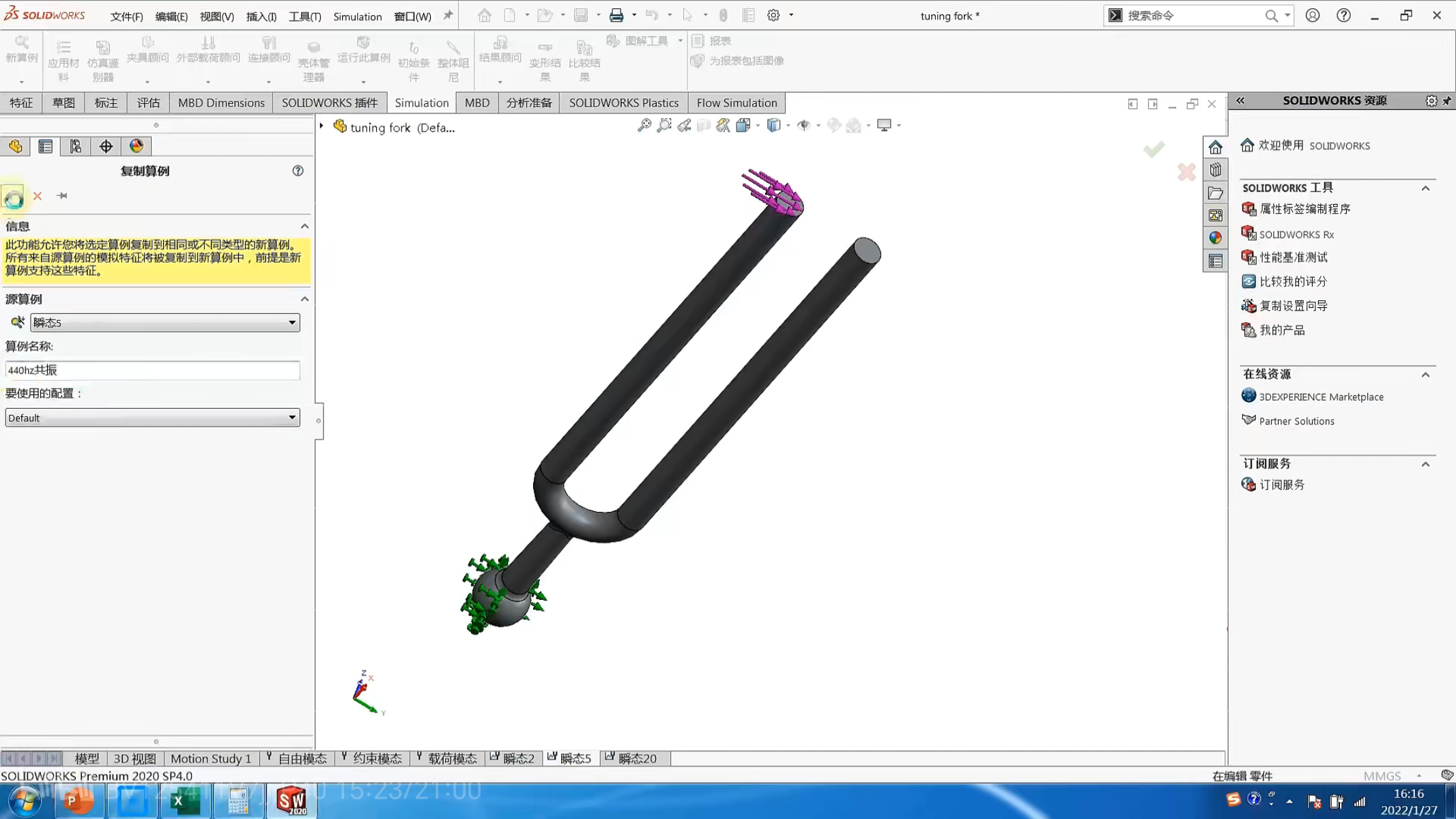

（1）按照前述计算前5阶，建立算例，命名440Hz共振。时间增量1.5e-4。
（2）其余设置都不变，仅重新设置载荷。

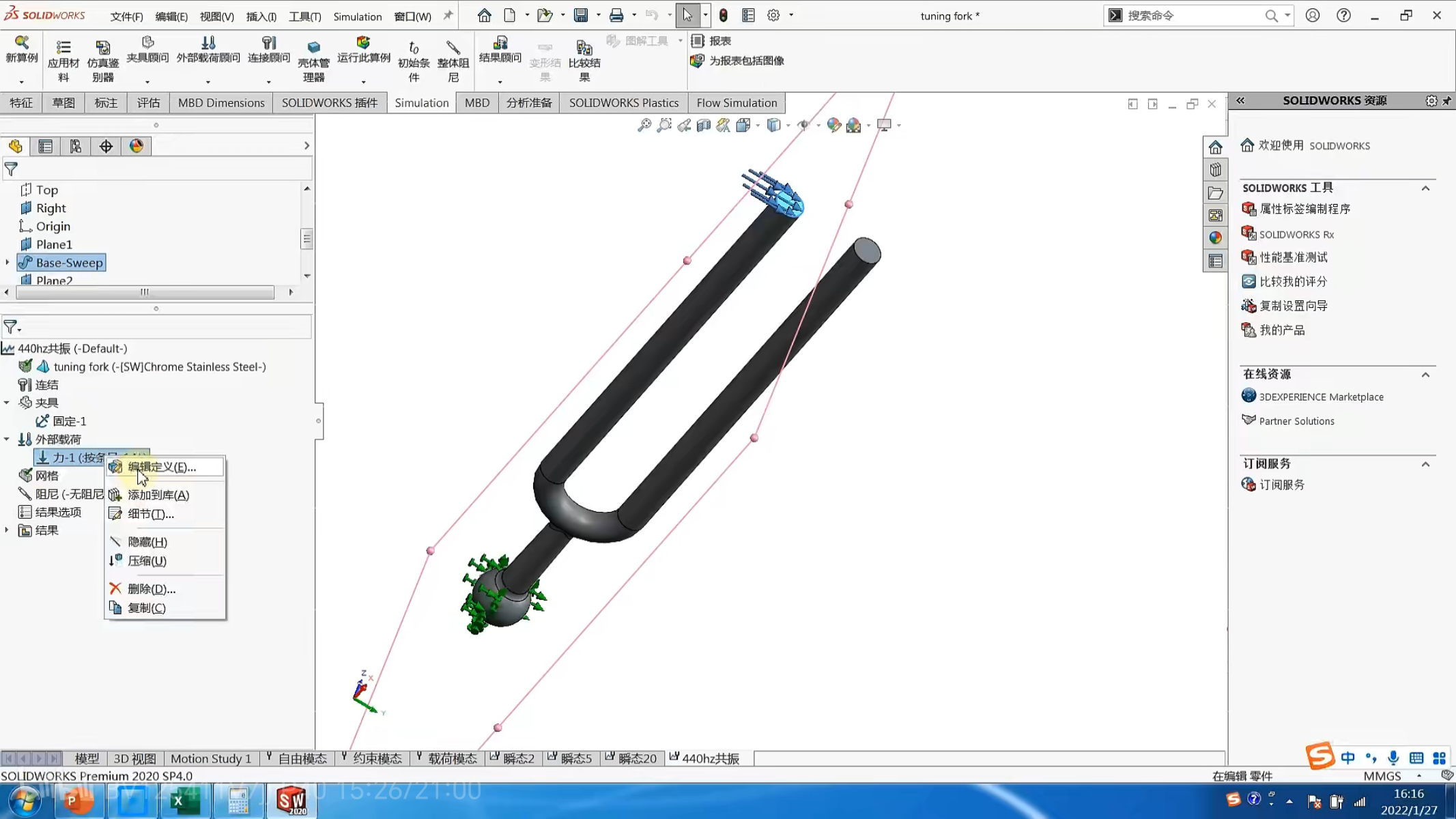

选择编辑定义
删除原来的载荷表格中的数据

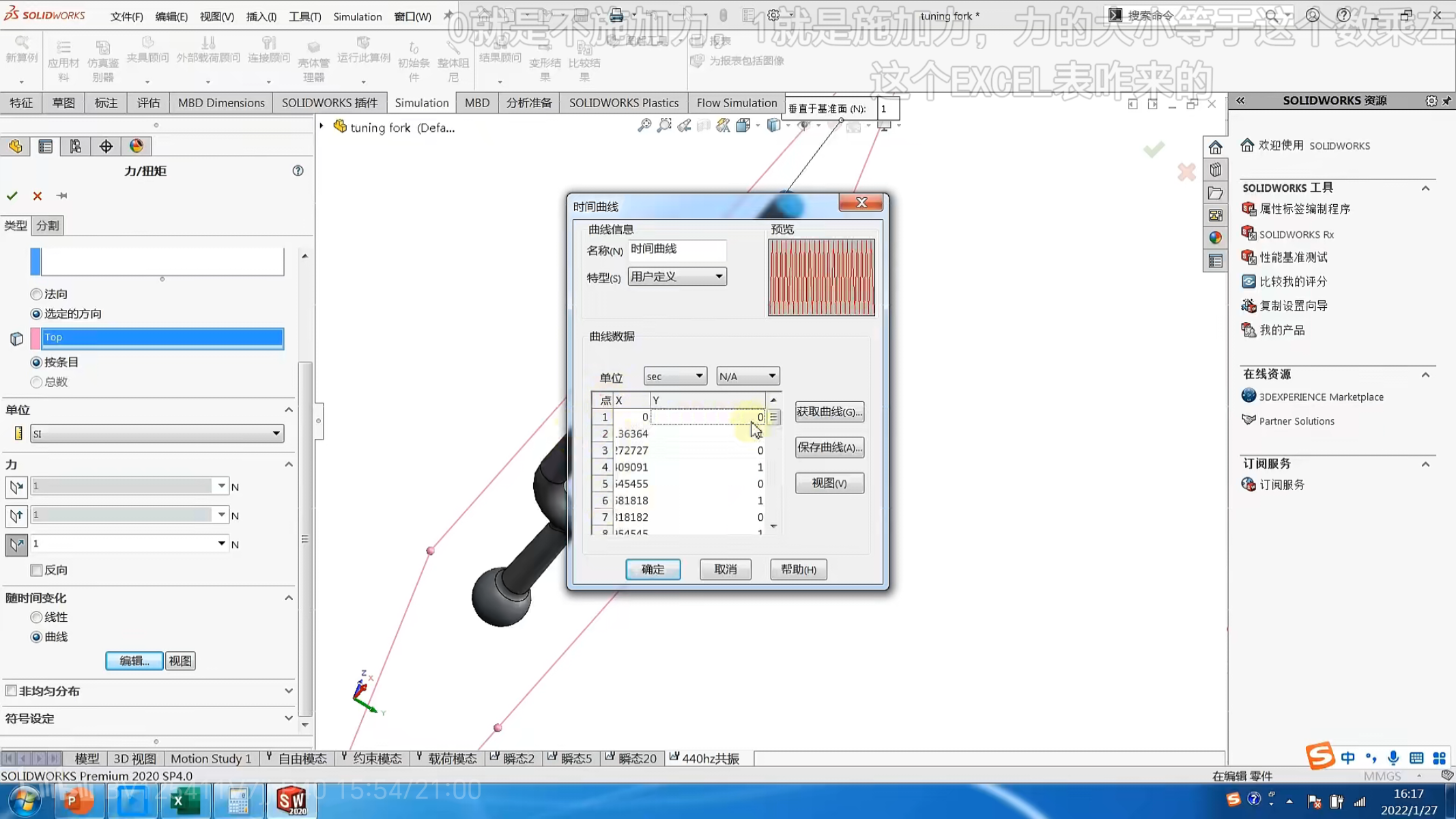

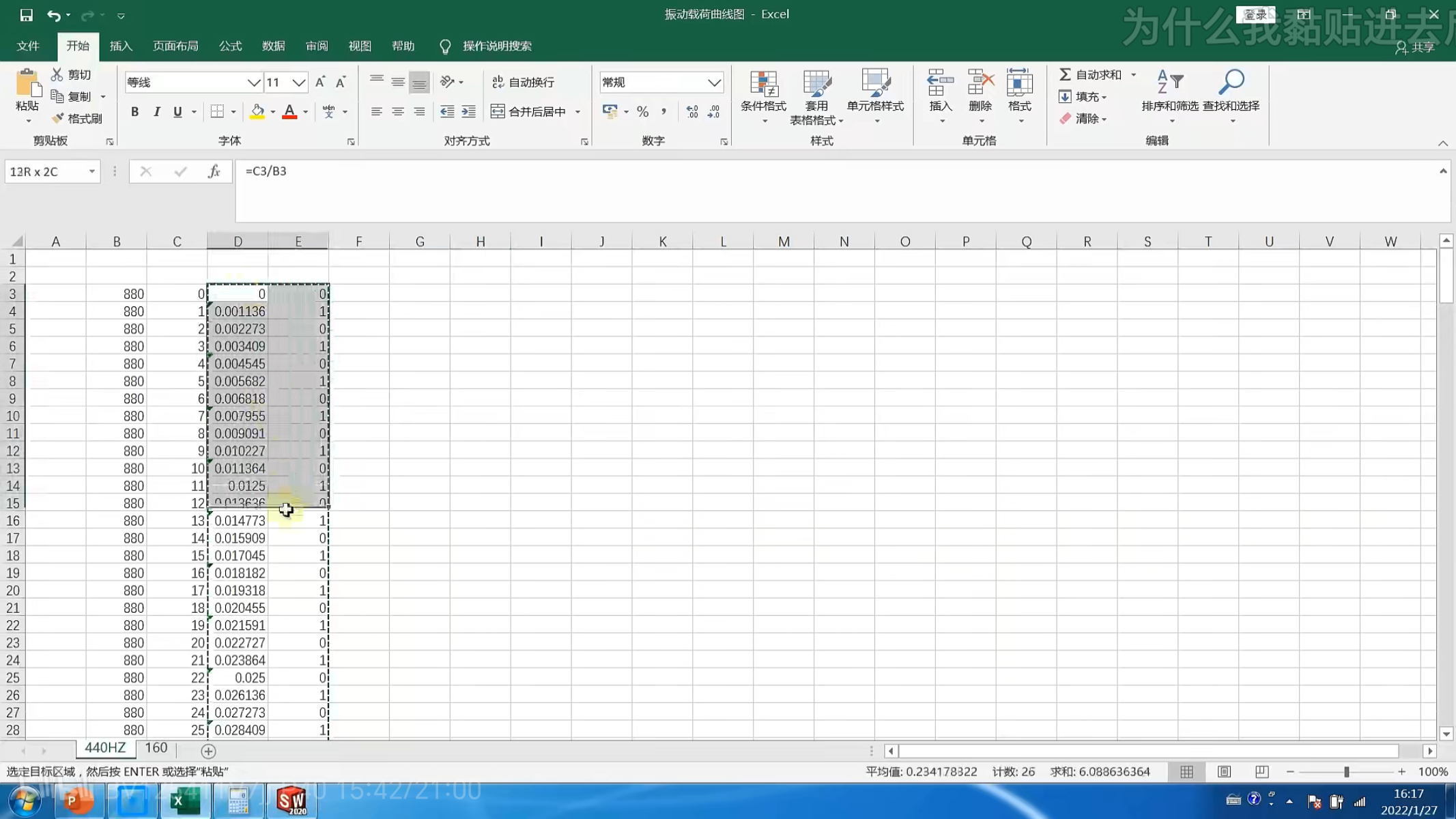

计算0.05s前的时间点，440Hz，按照载荷曲线，1s中有440次变动，每次变动即每次周期有2个点，故共有880个点，第一个时间点为0，第二个时间点为1/880，第三个时间点为2x1/880，依次类推，直到0.05s停止。最右侧列的系数则是0和1交替
直接框选复制excel表格中的内容，粘贴到solid works中的载荷表格

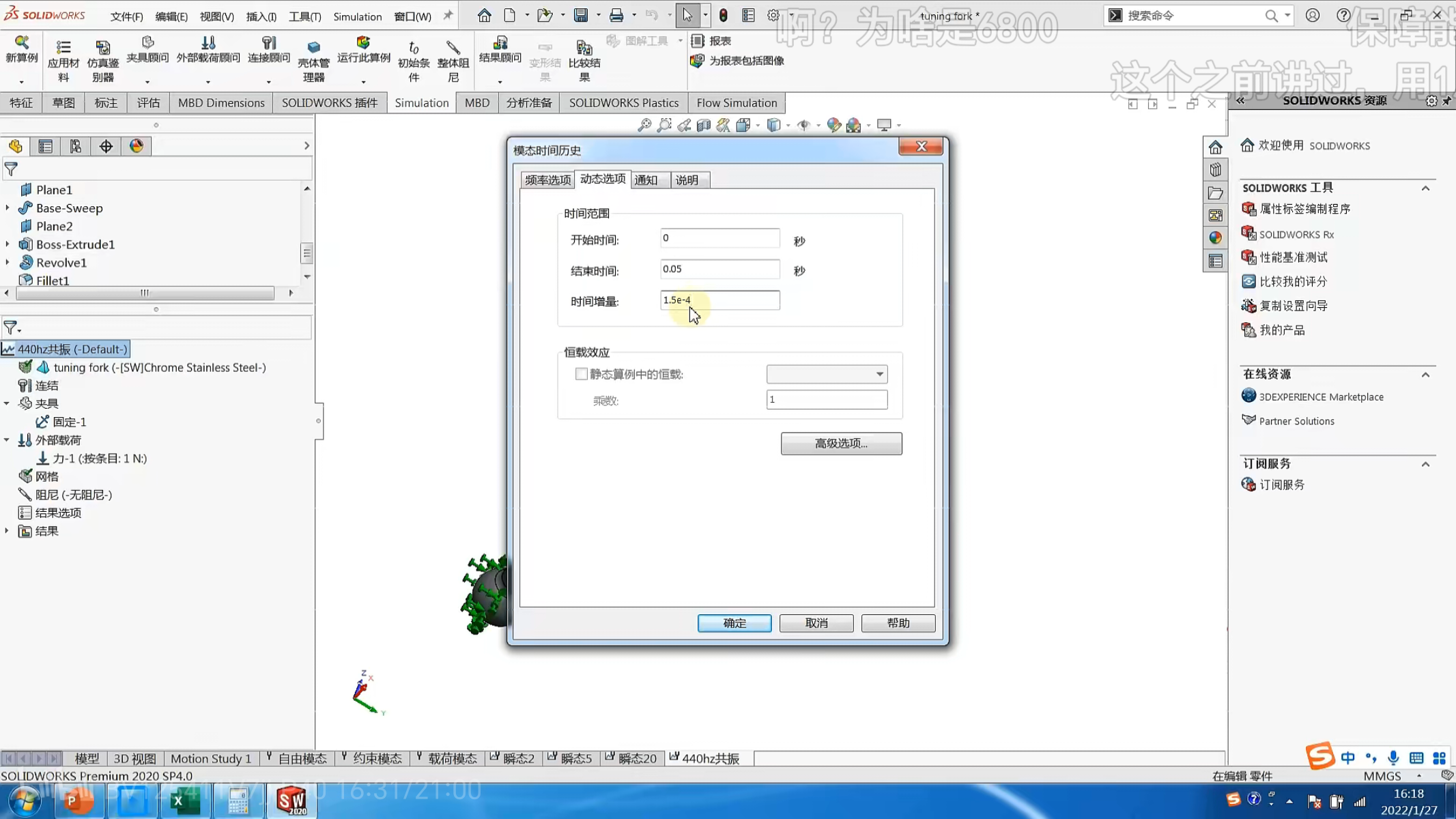

（3）右键算例属性，设置频率数和时间增量、停止时间
（5）运行求解

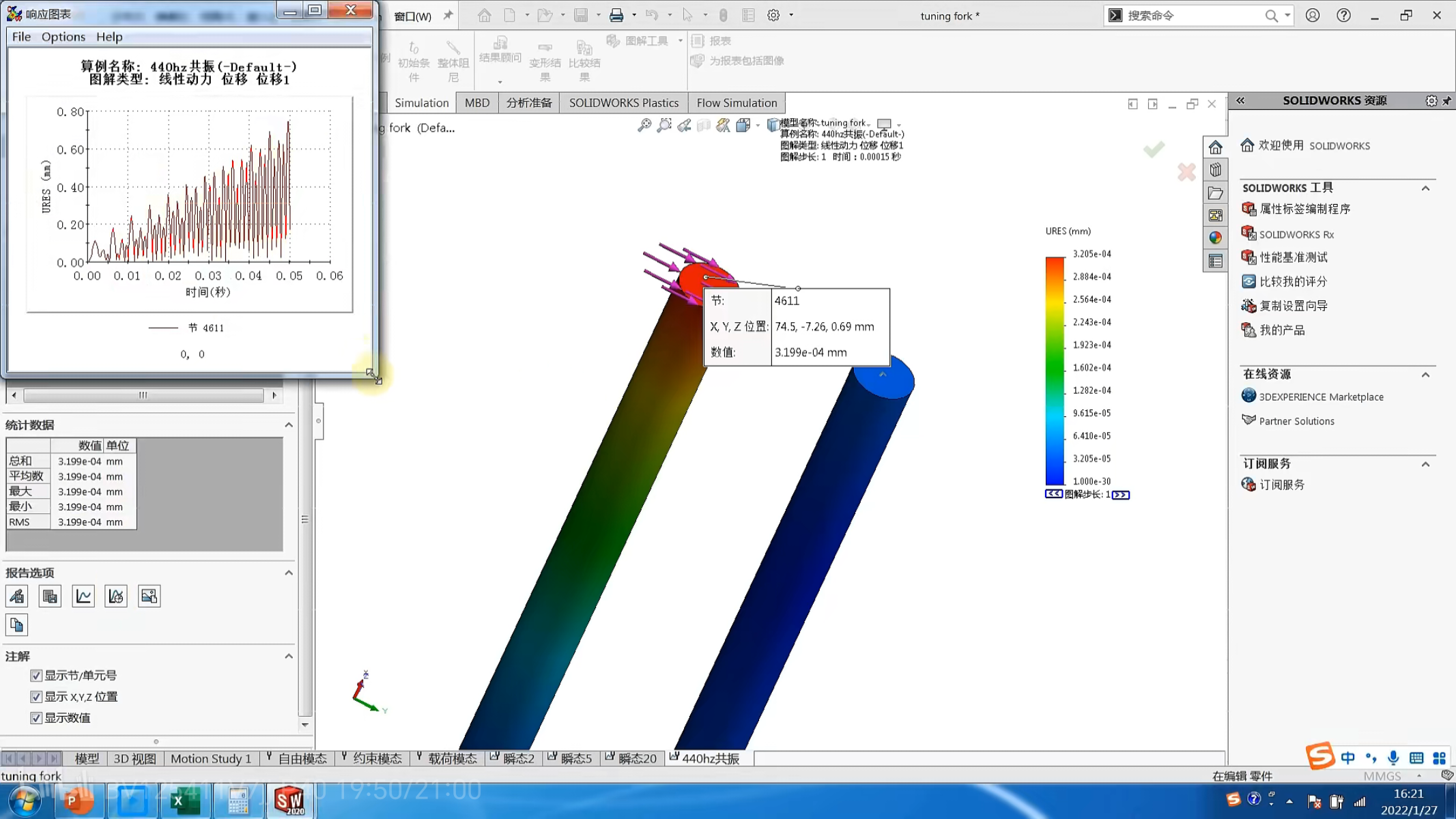

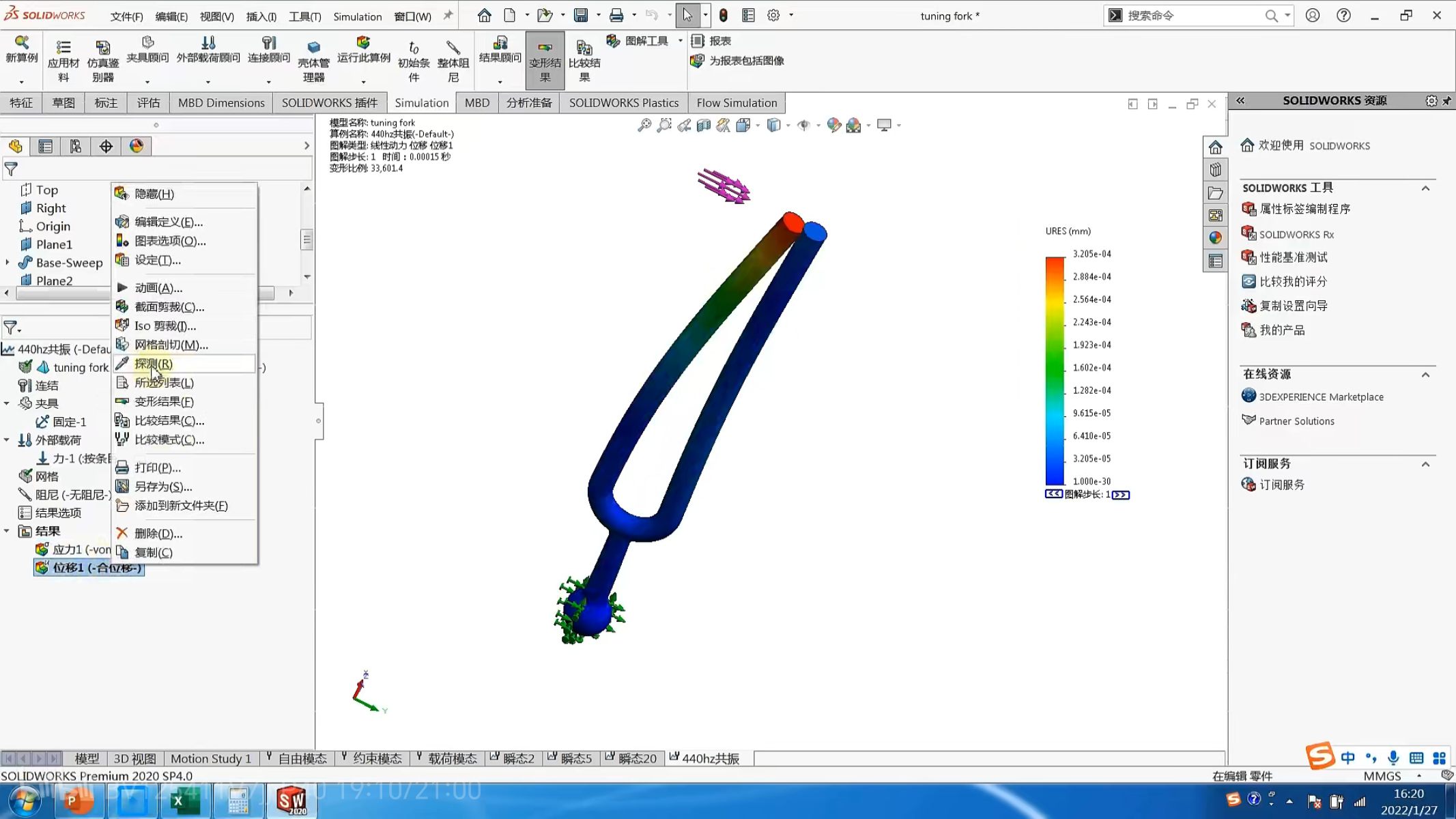

点击查看振幅，右键选择探测
选择一点，点击响应，可以看到振幅越来越大，出现了共振。
参考文献
1张晔Solidworks Simulation
【Solidworks Simulation有限元分析应用基础教程 张晔-哔哩哔哩】 https://b23.tv/22wJ8FF
文中所引用或转载图片或链接相关权限归原作者或原网页所有。
