从 PICO 动捕到机器人动作重定向

在前一篇 GMR 工程梳理里（传送门），我主要总结的是"已有动作数据集如何重定向到机器人"。例如 AMASS中的 SMPL-X 动作，本身已经是一份结构化的人体运动数据；GMR 要做的是把这份人体动作送入机器人运动学模型，通过 IK 配置求解出目标机器人的 root 和关节轨迹。

这篇文章讨论的是另一个问题：如果我们不想只依赖公开动作数据集，而是希望自己录制动作，让机器人学习真实人体示教，应该怎么做？

本文打通的流程是：使用 PICO 和 tracker 完成人体动作采集，通过 XRoboToolkit 获取实时人体骨架，再把这份骨架保存成 raw 动作数据，最后接入 GMR 的重定向框架，生成指定机器人的动作文件。

整体链路可以概括为：

text 复制代码

真人动作
  -> PICO 头显 / 手柄 / 5 个 tracker
  -> PICO full-body tracking
  -> XRoboToolkit Unity Client
  -> XRoboToolkit PC Service
  -> Python 侧 xrobotoolkit_sdk
  -> XRobot raw skeleton npz
  -> GMR xrobot source
  -> 指定机器人 IK retargeting
  -> robot motion pkl
  -> 后续强化学习 / 模仿学习训练

需要强调的是，这里 PICO 并不是直接遥操作机器人。我们真正想要的是一条"动作数据生产Pipeline"：把真人表演固化成可保存、可回放、可反复重定向的数据，再生成机器人训练需要的动作轨迹。

一、背景：为什么选择 PICO，以及 XRoboToolkit 提供了什么

1. 从光学动捕到消费级 XR 动捕

传统机器人模仿学习中，如果要采集高质量人体动作，最经典的方案是光学动捕系统。光学 MOCAP 的优势很明显：精度高、延迟低、标定成熟，尤其适合实验室环境下的高质量动作采集。但它也有一些现实问题：

系统成本高；
场地和相机布置要求高；
标定和维护成本高；
对普通开发者和小团队并不友好；
采集流程不够轻量，难以快速反复试动作。

而 PICO 这类 XR 设备的优势，恰好在于它足够轻量。它本身是一款成熟的商业产品，已经迭代到 PICO 4 系列，并且有面向企业场景的版本。头显、手柄、全身体感 tracker、软件生态和调试工具都已经比较完整。对于机器人动作采集来说，它不是要完全替代高端光学动捕，而是提供了一条更低成本、更容易部署、更适合快速实验的数据采集路线。

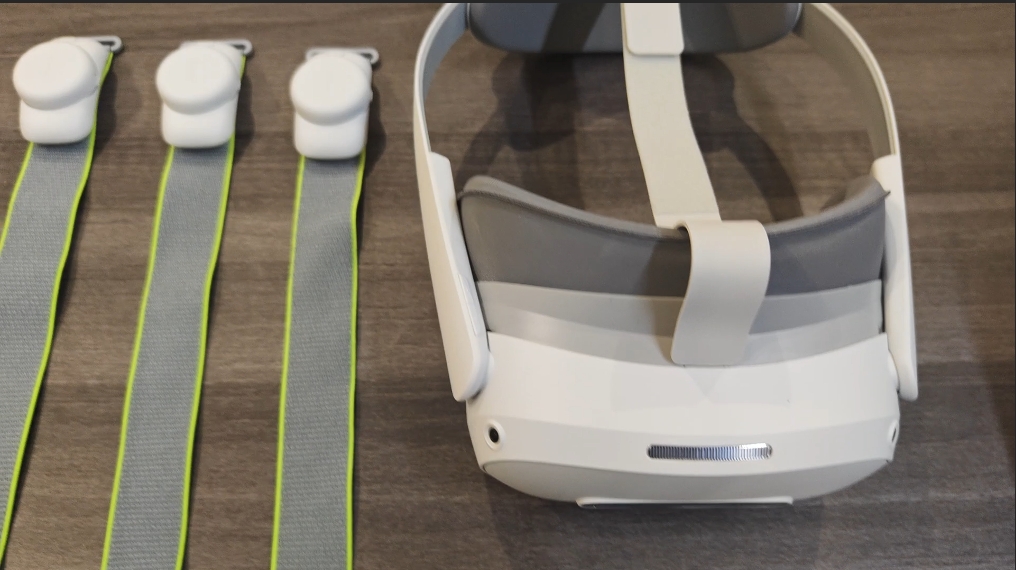

在我们当前的使用方式里，PICO 配合 5 个 tracker，形成一套约 7 点追踪的身体观测输入。PICO 端的 full-body tracking 会进一步将这些观测融合为一套 24 关节人体骨架。也就是说，我们并不是直接使用 tracker 的原始点位，而是使用 PICO 追踪系统已经估计好的 body skeleton。

这点非常重要。因为 5 个 tracker 本身并不能覆盖人体所有关节，但 PICO 内部会利用人体模型、头显、手柄和 tracker 信息估计完整身体姿态。我们在 Python 侧拿到的，就是这套已经融合后的骨架结果。

2. XRoboToolkit 是什么

要从 PICO 里拿到这些实时追踪数据，需要一个数据通道。这里用到的是 XRoboToolkit。

XRoboToolkit 是 PICO / XR-Robotics 公开提供的 XR 机器人遥操作和数据采集工具链。它的核心仓库主要包括：

XRoboToolkit Unity Client: https://github.com/XR-Robotics/XRoboToolkit-Unity-Client
XRoboToolkit PC Service: https://github.com/XR-Robotics/XRoboToolkit-PC-Service

Unity Client 运行在 PICO 端，负责选择和发送头显、手柄、手部、PICO Motion Tracker 等追踪数据。PC Service 运行在电脑端，负责和头显建立连接，并通过 SDK 对外提供这些 XR 状态。

官方 Unity Client 的说明中也可以看到，它支持同步 head tracking、controller tracking、hand tracking，以及 PICO Motion Tracker 的 full body tracking 数据。对我们来说，最有价值的正是 full-body tracking 输出的人体骨架。

不过，PC Service 官方提供的主要是 C++ SDK。为了让 Python 脚本直接读取这些数据，我们还需要一层 Python binding，也就是 xrobotoolkit_sdk。这层 binding 的作用很单纯：把 C++ SDK 中的接口包装成 Python 模块，让我们可以在 GMR 侧直接调用：

python 复制代码

import xrobotoolkit_sdk as xrt

xrt.init()
body_poses = xrt.get_body_joints_pose()

因此，当前流程中真正需要的 XRoboToolkit 部分是：

text 复制代码

PICO Unity Client
  -> PC Service
  -> C++ SDK
  -> Python binding xrobotoolkit_sdk
  -> Python 中的人体骨架数据

对于这条动作采集到重定向的 pipeline 来说，XRoboToolkit 的角色很明确：把 PICO 的追踪结果稳定地送到 Python。

3. 哪些是 GMR 已有能力，哪些是我们新增的工作

为了说清楚这条链路，必须区分"GMR 原本已经有的能力"和"为了 PICO 动捕我们新增的能力"。

GMR 原本已经具备的核心能力包括：

GeneralMotionRetargeting 的 IK 重定向框架；
MuJoCo 机器人模型加载；
基于 mink.solve_ik() 的机器人 IK 求解；
SMPL-X / BVH 等人体数据源到机器人动作的基本范式；
RobotMotionViewer 等可视化工具；
机器人 motion pkl 的保存格式。

也就是说，GMR 已经解决了"给定一份人体骨架目标，如何求解机器人动作"的大问题。

我们这次新增或迁移变体的工作，主要集中在 PICO/XRobot 数据源上：

新增 XRobot 数据读取：从 xrobotoolkit_sdk 获取 PICO body tracking；
新增 raw skeleton 录制：把 PICO 输出的 24 关节骨架保存为 xrobot_raw_skeleton_v1；
新增 raw skeleton 回放：单独验证动捕源数据是否正确；
新增 XRobot 离线重定向：把 raw .npz 转成 robot .pkl；
新增或迁移 XRobot 到目标机器人的 IK 配置，例如 xrobot_to_target_robot.json；
对已有可视化/对比脚本做适配，使其能识别 XRobot raw .npz。

因此，这条 pipeline 的本质不是重写 GMR，而是给 GMR 增加了一种新的人体数据来源：src_human="xrobot"。

二、从 PICO 到 raw 动作数据：先把人体骨架录下来

1. 为什么 raw 数据是这条链路的核心

在动捕重定向里，最容易犯的错误是直接看机器人动作。如果机器人动得不对，马上开始调 IK 配置。但实际上，问题可能出在前面任何一层：PICO 校准、tracker 佩戴、PC Service 数据流、坐标系转换、关节命名、IK 映射等。

所以我们把流程拆成两段：

text 复制代码

第一段：PICO -> XRobot raw skeleton npz
第二段：XRobot raw skeleton npz -> robot motion pkl

第一段只回答一个问题：PICO 给出的人体骨架准不准？

第二段才回答另一个问题：机器人能不能模仿这份人体骨架？

这样拆开之后，调试就清楚很多。如果 raw skeleton 回放已经很准，说明 PICO、tracker、PC Service 和基础坐标转换基本没问题；如果机器人动作仍然不对，问题就应该集中到 GMR 的 IK 配置、机器人模型或后处理上。

更重要的是，raw skeleton 是可复现的数据。一旦录下来，后面无论怎么修改 xrobot_to_target_robot.json，都可以用同一份 raw .npz 反复转换，而不需要每次重新穿戴设备表演动作。

2. XRobot body skeleton 的数据结构

XRoboToolkit 输出的 full-body tracking 数据，在 Python 侧可以整理成 24 个关节。典型关节包括：

text 复制代码

Pelvis, Left_Hip, Right_Hip, Spine1, Left_Knee, Right_Knee,
Spine2, Left_Ankle, Right_Ankle, Spine3, Left_Foot, Right_Foot,
Neck, Left_Collar, Right_Collar, Head, Left_Shoulder, Right_Shoulder,
Left_Elbow, Right_Elbow, Left_Wrist, Right_Wrist, Left_Hand, Right_Hand

每个关节在每一帧包含两个核心量：

text 复制代码

position: [x, y, z]
rotation: [qx, qy, qz, qw]

XRoboToolkit 原始姿态四元数通常以 xyzw 形式从 SDK 返回，而 GMR 内部使用 wxyz。因此在 Python 整理数据时，需要统一四元数顺序。

最终每一帧会变成 GMR 熟悉的结构：

python 复制代码

{
    "Pelvis": (position, quaternion_wxyz),
    "Left_Hip": (position, quaternion_wxyz),
    "Right_Hip": (position, quaternion_wxyz),
    ...
}

这和 SMPL-X 前向计算之后得到的人体关节字典，在形式上是一致的。区别只是：SMPL-X 是由人体模型参数计算出来的，XRobot 是由 PICO 实时追踪系统估计出来的。

3. 坐标系转换：参考 GMR 中已有的 G1 样本

PICO / Unity 和 MuJoCo / GMR 的坐标系并不天然一致。XRobot 数据不能直接送入 GMR，否则会出现左右方向、身体朝向、四肢旋转都不对的问题。

这个部分我们没有从零拍脑袋设计，而是参考了 GMR 工程中已经配置好的 xrobot_to_g1.json 样本。G1 是 GMR 已经支持的 XRobot 重定向目标，它相当于提供了一个可用的坐标系参照：XRobot 数据应该怎样从 Unity/PICO 的表达迁移到 GMR 的人体目标表达，再怎样进入 MuJoCo 机器人坐标系。

在 XRobot 数据进入 Python 后，会先进行 Unity 到右手坐标系的变换。位置变换使用的矩阵为：

text 复制代码

[[1, 0,  0],
 [0, 0, -1],
 [0, 1,  0]]

旋转也必须做对应变换，不能只变位置。否则骨架点的位置可能看起来差不多，但各关节局部坐标系会错，进入 IK 后就会表现为手臂方向错误、脚掌方向异常、躯干旋转不自然等问题。

在迁移到 target_robot 时，我们沿着 G1 样本的思路处理 XRobot 坐标系，然后重新建立 XRobot 关节到 target_robot MuJoCo body 的映射。也就是说，坐标系处理参考的是 GMR 已有 XRobot->G1 的成功样本；机器人匹配关系和偏移，则需要针对target_robot 单独配置。

4. raw skeleton 文件保存什么

我们最终把 PICO 输出的人体骨架保存成 .npz，格式命名为：

text 复制代码

xrobot_raw_skeleton_v1

它主要包含：

python 复制代码

{
    "format": "xrobot_raw_skeleton_v1",
    "fps": 30.0 or 50.0,
    "joint_names": [...],
    "positions": (T, 24, 3),
    "rotations": (T, 24, 4),
    "valid": (T, 24),
    "timestamps": (T,)
}

其中：

positions 保存每帧每个关节的三维位置；
rotations 保存每帧每个关节的四元数，统一为 wxyz；
valid 标记关节在该帧是否有效；
fps 是录制帧率；
timestamps 保留来自设备或控制器侧的时间信息。

这份 raw .npz 是整条 pipeline 中最重要的中间数据。它不是机器人动作，也不是训练文件，而是一份"人体动作源数据"。它的价值在于可以独立回放、独立检查，并且可以被多次重定向到不同机器人。

5. raw skeleton 的质量判断

判断动捕质量时，应该先看 raw skeleton，而不是看机器人。

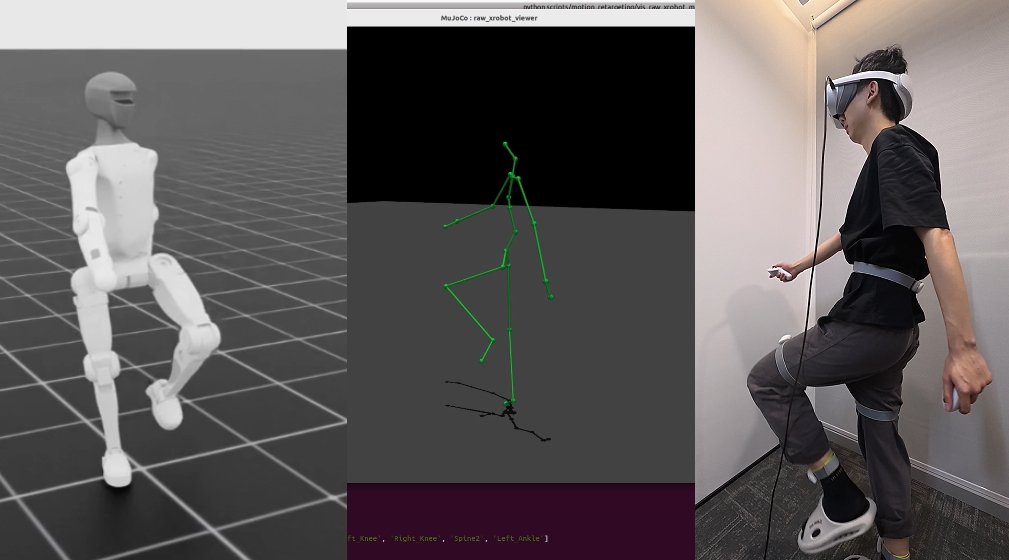

如果 raw skeleton 本身已经和 PICO 数字人的动作一致，说明人体追踪源数据是可信的。此时如果机器人姿态不对，重点就应该转向 IK 配置。

如果 raw skeleton 本身就有明显问题，例如左右脚错位、骨盆漂移、腿长异常、身体姿态不连续，那么优先检查：

tracker 是否正确绑定；
PICO 端 full-body tracking 是否开启；
tracker calibration 是否准确；
PC Service 是否稳定接收 body data；
坐标系转换是否正确。

这个判断顺序很重要。它可以避免把动捕源数据的问题误判成机器人重定向的问题。

三、从 raw skeleton 到机器人重定向

1. 接入 GMR 的方式：新增 `src_human="xrobot"`

当 raw skeleton 已经可靠之后，后面的工作就回到了 GMR 熟悉的范式：给定人体目标，求机器人 IK。

区别在于，SMPL-X 流程中的人体目标来自 SMPL-X body model 前向计算，而 PICO 流程中的人体目标来自 XRobot raw skeleton。为了让 GMR 统一处理，我们把 XRobot 也注册成一种人体数据源：

python 复制代码

retargeter = GeneralMotionRetargeting(
    src_human="xrobot",
    tgt_robot="target_robot",
    actual_human_height=actual_human_height,
)

这样，GMR 会加载对应的 IK 配置，例如：

text 复制代码

general_motion_retargeting/ik_configs/xrobot_to_target_robot.json

从这一层开始，流程和 SMPL-X 重定向非常相似：缩放人体骨架、应用偏移、设置 IK target、调用 mink.solve_ik()，最后得到机器人 qpos。

因此，robot motion pkl 的结构和前文 SMPL-X 流程是同一种产物。这里不再重复展开，仍然可以理解为：

text 复制代码

root_pos + root_rot + dof_pos + fps

后续训练接口也不需要关心动作来自 SMPL-X 还是 PICO，只要它已经变成目标机器人的 motion pkl 即可。

2. 不能把 24 个关节全部无脑送进 IK

XRobot raw .npz 里有 24 个关节，但 IK 配置并不一定使用全部关节。

例如对 target_robot 来说，我们真正关心的通常是：

Pelvis / Spine3：身体主干；
Left_Hip / Right_Hip：髋部参考；
Left_Knee / Right_Knee：膝部参考；
Left_Foot / Right_Foot：脚部落点和方向参考；
Left_Shoulder / Right_Shoulder：肩部参考；
Left_Elbow / Right_Elbow：肘部参考；
Left_Wrist / Right_Wrist：手腕参考。

这些关节会被写入 xrobot_to_target_robot.json，并定义各自的权重、偏移和旋转修正。没有进入配置表的关节，不应该随便传入 GMR 的匹配任务。否则不仅没有意义，还可能因为缺少 scale/offset 定义导致错误。

因此，离线转换时的正确做法是：

text 复制代码

读取 xrobot_to_target_robot.json
  -> 提取实际参与 IK 的人体关节名
  -> 从 raw skeleton 每帧中取出这些关节
  -> 构造 human_data
  -> 调用 retargeter.retarget(human_data)

这也是我们为 XRobot raw 数据新增离线转换脚本的核心逻辑。

3. `xrobot_to_target_robot.json` 才是重定向效果的核心

最初机器人动作异常时，raw skeleton 已经很准确，但机器人姿态仍然明显不对。这说明问题不在 PICO，而在 IK 配置。

这里需要特别强调：不能简单把 smplx_to_target_robot.json 改成 XRobot 关节名就直接使用。SMPL-X、BVH、XRobot 虽然都描述人体，但它们的关节坐标系、旋转语义和骨架定义并不相同。

xrobot_to_target_robot.json 需要独立处理：

XRobot 关节到 target_robot MuJoCo body 的对应关系；
每个匹配点的位置权重；
每个匹配点的旋转权重；
人体点位到机器人 body 的位置偏移；
XRobot 坐标系到机器人目标坐标系的旋转偏移；
各关节在人体尺度和机器人尺度之间的缩放关系。

这份配置决定了"机器人应该用哪个 body 去追踪人体哪个关节"，也决定了"追位置更重要，还是追方向更重要"。

实际调试中，一旦坐标系和旋转偏移修正到位，机器人动作会从非常怪异变成比较自然。这也说明 GMR 的 IK 框架本身是可用的，关键是给它正确的人体目标和正确的匹配表。

4. 脚踝和脚掌是最容易踩坑的部分

PICO tracker 绑在脚踝附近，但这并不等于它能精确追踪机器人意义上的脚踝关节方向，更不等于能完全还原脚掌姿态。

PICO 数字人看起来脚很稳定，是因为 PICO 内部的人体模型会做约束和补全。但我们在 GMR 中拿到的是 skeleton 结果，再把它映射到机器人脚部 IK，如果过度相信局部旋转，就可能让机器人踝关节出现内扣、上翻、扭转等问题。

所以脚部目标需要谨慎设计：

对脚部位置，可以相对更信任；
对脚部旋转，要结合实际效果设置权重；
对机器人踝关节，可以根据需要做 clamp 或 fixed 后处理；
对脚掌偏移，要结合机器人 toe/ankle link 的实际位置调。

这个问题不是 PICO 独有。只要用稀疏 tracker 推断完整人体骨架，再重定向到机器人，脚部通常都是最敏感的位置之一。

5. 最终形成的数据闭环

最终得到的 robot motion pkl 和 SMPL-X 重定向得到的 pkl 在下游看来是同类数据。也就是说，训练系统不需要知道动作来自 AMASS、BVH，还是来自 PICO。只要它已经被转换成目标机器人的 root 和关节轨迹，就可以进入同一套训练流程。

完整闭环可以概括为：

text 复制代码

PICO 真人动作采集
  -> XRobot raw skeleton npz
  -> XRobot 到目标机器人的 GMR IK 配置
  -> robot motion pkl
  -> 训练格式转换
  -> 强化学习 / 模仿学习
  -> 机器人学会真人动作

这就是这条 pipeline 的意义：PICO 不只是一个实时交互设备，而是成为了我们生产机器人动作数据集的入口。相比只使用公开数据集，这让我们可以根据任务需求自己设计动作、自己录制动作，并把动作接入已有的 GMR 和训练框架。

四、总结：这条链路解决了什么

这次打通的核心，不是某一个脚本，而是把三件事连接了起来：

使用 PICO 和 XRoboToolkit 低成本采集真人动作；
将 PICO 输出的人体追踪结果保存为可复现的 XRobot raw skeleton；
基于 GMR 的通用 IK 框架，把这份 raw skeleton 重定向成指定机器人的动作。

和光学动捕相比，PICO 方案的绝对精度不一定占优，但它有部署简单、成本低、商业产品成熟、可快速反复采集的优势。对于机器人学习中的动作原型验证和示教数据生成，这些优势非常实际。

和普通 SMPL-X 重定向相比，PICO/XRobot 流程最大的变化在输入端：人体动作不再来自公开数据集，而是来自我们自己的真人表演。GMR 原有的机器人 IK 框架仍然发挥核心作用，只是新增了 xrobot 这一类人体数据源，以及面向目标机器人的独立 IK 配置。

最终，当机器人真的通过训练学会这份 PICO 录制的动作时，就说明这条链路已经完成闭环：

text 复制代码

真人动作 -> PICO 动捕 -> raw skeleton -> 机器人重定向 -> 训练 -> 机器人动作技能

这也是我认为它最有价值的地方：它把"我做一个动作"变成了"我可以生产一份机器人可学习的动作数据"。

后续，我们将继续探索有关实时遥操的工程实现，例如TWIST2等文章都有相关的工作。
