基于Python/VISA的通用射频自动化测试框架设计：铁打的流程，流水的仪表
在射频（RF）芯片与微波组件研发、量产测试场景中，测试经理与测试工程师（TE）最核心的痛点，是实验室多品牌仪器混用带来的适配难题。
项目A搭配是德科技（Keysight）信号源、罗德与施瓦茨（R&S）频谱仪；项目B为压缩产线成本，整体更换为安立（Anritsu）或国产高频测试仪表。
若自动化脚本采用面向过程硬编码实现，硬件设备变更会直接导致整套程序失效。测试工程师需耗费大量时间翻阅数百页英文SCPI手册、重写底层通信驱动、排查多线程死锁故障，大量芯片研发人力被消耗在脚本调试工作中。
针对多变、复杂的射频测量环境，如何搭建一套硬件可无缝替换、测试逻辑完全解耦的通用自动化测试框架？下文结合实操，详解基于Python与VISA标准的射频通用测试框架设计方案。
1. 核心架构：射频测试框架双层解耦设计原则
具备工业级可用性的通用射频自动化测试框架，并非简单堆砌pyvisa接口函数，核心依靠软件设计模式实现两层关键解耦：
- 解耦一：测试业务流程与硬件SCPI控制指令分离
后端无论搭载Keysight、R&S任一品牌网络分析仪，业务层调用校准执行、中心频率配置、S21参数读取等功能的调用逻辑保持统一，无需随设备品牌调整。
- 解耦二：数据采集与通道去嵌入（De-embedding）计算分离
高频测试中的线缆损耗、夹具反射补偿，由框架底层矩阵运算模块自动加载.s2p文件完成毫秒级补偿计算，业务流程无需处理复杂复数矩阵运算逻辑。
2. 框架落地实操：依托Python工厂模式实现仪器驱动解耦
以pyvisa作为硬件通信底层底座，结合面向对象（OOP）抽象基类、工厂设计模式，完成不同品牌仪表驱动的完全隔离。
以下为通用射频网络分析仪（VNA）框架核心实现代码示例：
🧱 步骤1：定义抽象射频仪表接口，统一驱动标准
Python
from abc import ABC, abstractmethod
import pyvisa
class AbstractVNA(ABC):
"""网络分析仪抽象基类，统一规范所有射频网析通用操作接口"""
def __init__(self, visa_address):
self.rm = pyvisa.ResourceManager()
self.device = self.rm.open_resource(visa_address)
self.device.timeout = 5000 # 统一设备通信超时配置
@abstractmethod
def set_frequency_span(self, start_hz, stop_hz, points):
"""配置扫描起止频率与扫描点数"""
pass
@abstractmethod
def get_s_parameter(self, param_name="S21"):
"""读取指定通道S参数测量数据"""
pass🧱 步骤2：分品牌实现专属仪器驱动
Python
class KeysightVNA(AbstractVNA):
"""是德科技网络分析仪驱动实现"""
def set_frequency_span(self, start_hz, stop_hz, points):
self.device.write(f":SENS1:FREQ:STAR {start_hz}")
self.device.write(f":SENS1:FREQ:STOP {stop_hz}")
self.device.write(f":SENS1:SWE:POIN {points}")
def get_s_parameter(self, param_name="S21"):
# 简化实现：完整逻辑包含数据格式转换、解析处理
return self.device.query(f":CALC1:DATA? FDATA")
class RohdeSchwarzVNA(AbstractVNA):
"""罗德与施瓦茨网络分析仪驱动实现"""
def set_frequency_span(self, start_hz, stop_hz, points):
self.device.write(f"SENS:FREQ:STAR {start_hz}")
self.device.write(f"SENS:FREQ:STOP {stop_hz}")
self.device.write(f"SWE:POIN {points}")
def get_s_parameter(self, param_name="S21"):
return self.device.query(f"CALC:DATA? SDATA")🧱 步骤3：业务测试流程层（逻辑完全固定，不感知硬件差异）
Python
def run_rf_chip_test_flow(vna_instance: AbstractVNA):
"""射频芯片标准化测试流程，底层仪器品牌对业务逻辑透明"""
print("--- 启动射频芯片自动化测试流程 ---")
# 1. 配置毫米波扫描频段：24GHz~28GHz，401个扫描采样点
vna_instance.set_frequency_span(24e9, 28e9, 401)
# 2. 采集S参数测试数据
s21_data = vna_instance.get_s_parameter("S21")
# 3. 后续数据处理：夹具损耗去嵌入、数据库存储等
print("数据采集完成，执行高频链路损耗补偿计算")
return s21_data
# 设备切换实操：仅修改实例化对象，整套测试流程无需改动一行代码
# my_vna = KeysightVNA("TCPIP0::192.168.1.100::INSTR")
my_vna = RohdeSchwarzVNA("GPIB0::20::INSTR")
run_rf_chip_test_flow(my_vna)3. 自研Python框架现实瓶颈：隐藏的综合成本痛点
上述面向对象架构理论上具备通用性，但企业测试规模扩张、测试用例扩容至数百项，叠加相控阵多通道校准、CPO共封装光电混合测试场景后，自研Python框架会产生难以规避的隐性成本问题：
- 多线程并发同步故障频发
射频产线追求UPH每小时产能，需多通道并行测量。Python GIL全局解释器锁在多台VISA仪表同步列表扫描、硬件触发场景下，极易出现通信超时、线程死锁，时序对齐调试门槛高，消耗大量非专业开发人力。
- 长期维护成本高于初期开发成本
随着接入仪表品牌、型号持续扩充，底层驱动库体量不断膨胀。框架核心开发人员离职后，代码易形成高维护成本遗留系统；新工程师往往选择重新编写过程式脚本，陷入重复造轮子的循环。
- 量产产线落地适配性不足
自研Python脚本缺少轻量化可视化操作界面、分级权限管控能力。产线操作工无法自主排查代码报错，程序异常卡顿会直接造成整条产线停机。
行业共识：射频、高速测试工程师核心价值在于高频信号完整性分析、阻抗匹配优化、流片良率提升，不应消耗大量精力处理代码语法报错、驱动封装、数据拼接等重复性开发工作。
🚀 方案进阶：零代码射频自动化测试平台演进方向
为彻底解决脚本编写、故障调试带来的人力损耗，半导体、光电测量行业正向标准化、商业化零代码通用自动化测试平台转型。
团队自研新一代通用自动化测试软件平台，底层完成业务逻辑与硬件设备完全解耦，大幅降低复杂射频、高速信号测试落地成本：
① 内置全品类仪表驱动库，设备即插即用
平台底层预装Keysight、Tektronix、Anritsu、Keithley、R&S及国产仪器等行业90%以上主流仪表标准驱动。面对多品牌混合测试台（是德网析+罗德信号源+国产开关矩阵），软件可自动识别硬件、一键完成设备挂载，支持多设备毫秒级硬件同步触发。

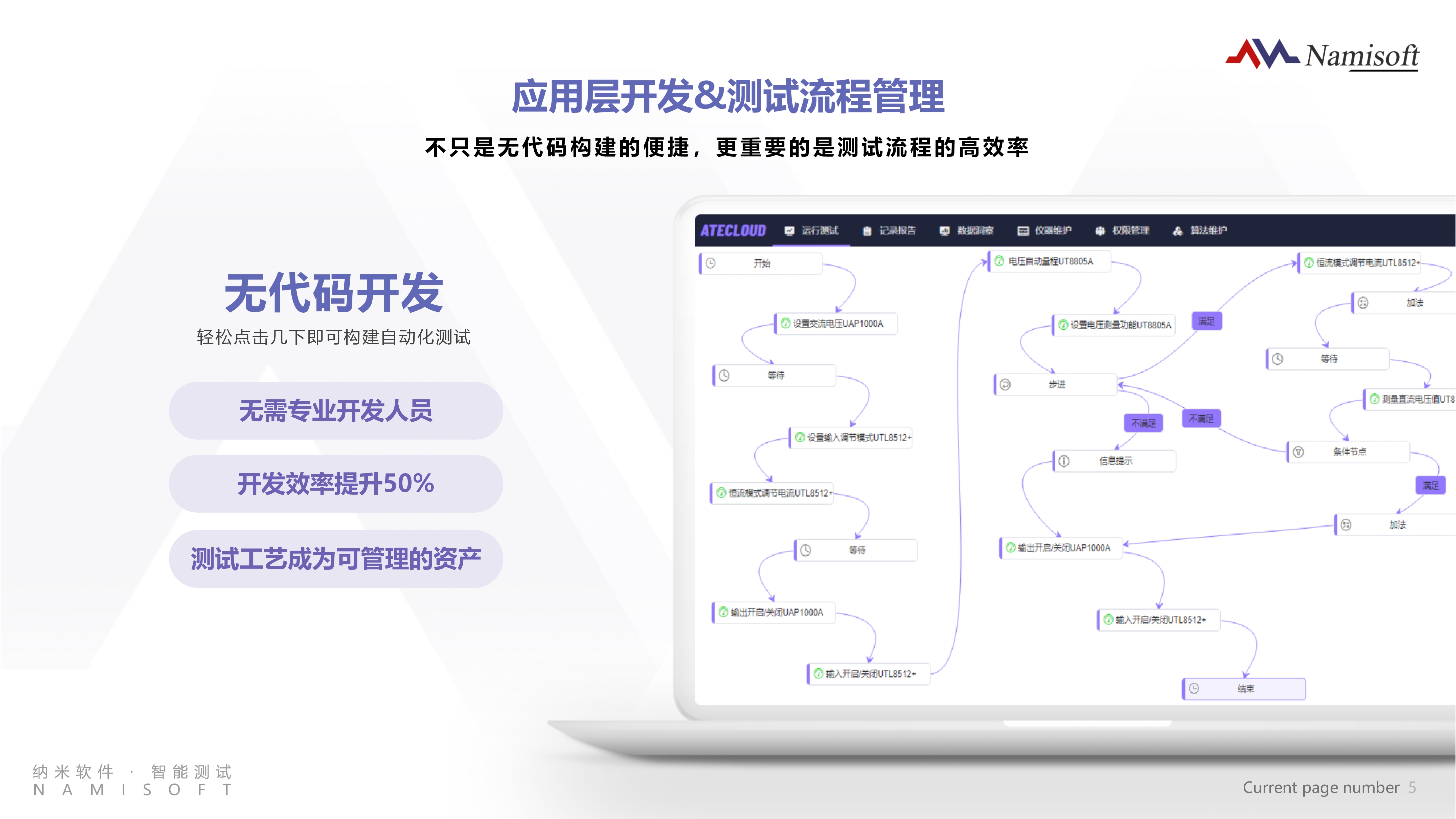

② 可视化零代码流程画布，拖拽式搭建测试方案
ATECLOUD零代码自动化测试平台取消传统代码编辑界面，将网析全端口校准、多通道功率扫描、S参数夹具去嵌入矩阵运算、EVM/ACLR指标测试等复杂功能封装为可视化图形模块。
工程师无需编写任何Python代码，通过拖拽、连线图形模块即可快速搭建完整自动化测试流程；更换仪器品牌仅需下拉菜单切换配置，真正实现流程不变、硬件自由替换。
③ 工业级稳定并发架构与全链路数据闭环
底层采用定制优化多线程架构，消除仪表串行通信等待耗时，规避芯片自加热导致的测试曲线漂移问题。
所有经去嵌入补偿后的S21曲线、Smith圆图、星座图自动存入工业数据库，实时可视化展示测试曲线、Wafer Map晶圆良率分布图，无需人工导出、拼接Excel数据。
结语
硬科技行业竞争加剧，搭建高兼容、高内聚标准化测试系统是行业必然趋势，但自研脚本不等于核心技术壁垒。
选用成熟零代码自动化测试平台，可省去底层框架长期开发、迭代、维护周期，工程师聚焦射频芯片核心性能优化，是现阶段射频测试团队高效落地测试方案的最优路径。
