别让错误的设置，毁掉你的测试数据！功率分析仪精确测量指南
在新能源汽车的研发战场上，我们追求极致的效率和性能。但如果测试数据的根基------"精确测量"出了问题，一切努力都可能付诸东流。今天，我们就来深入探讨功率分析仪中三个最关键的设置------滤波器、平均次数和触发，看看它们如何决定你的测试结果是"精准导航"还是"致命误导"。

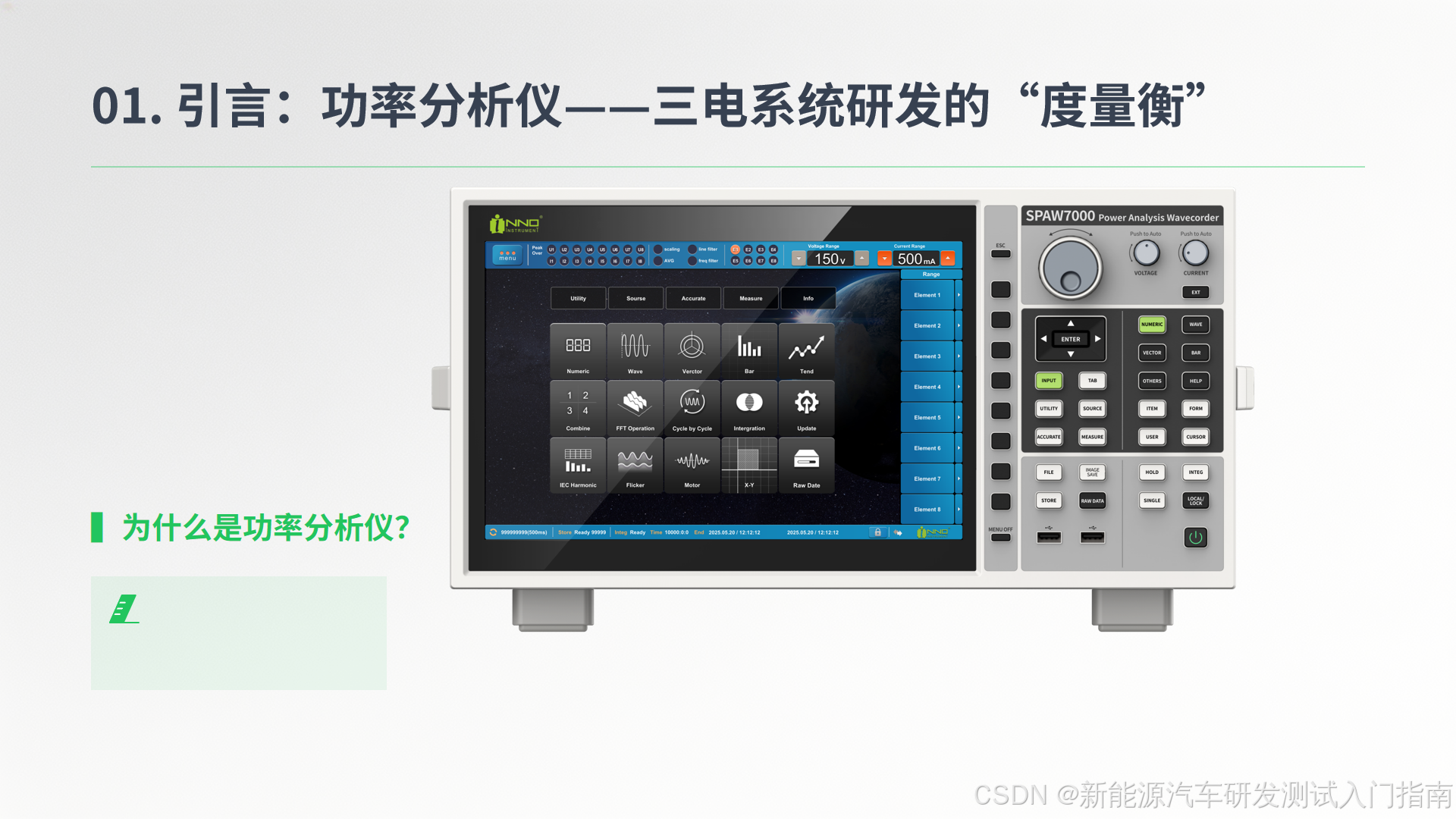

引言：为什么精确测量如此重要？
随着800V高压平台和SiC器件的普及，我们的测试环境变得前所未有的复杂。一个微小的测量误差，就可能掩盖真实的性能瓶颈，甚至导致错误的设计决策。功率分析仪作为我们手中的"度量衡"，它的每一个设置，都至关重要。
第一部分：精确测量的"三驾马车"

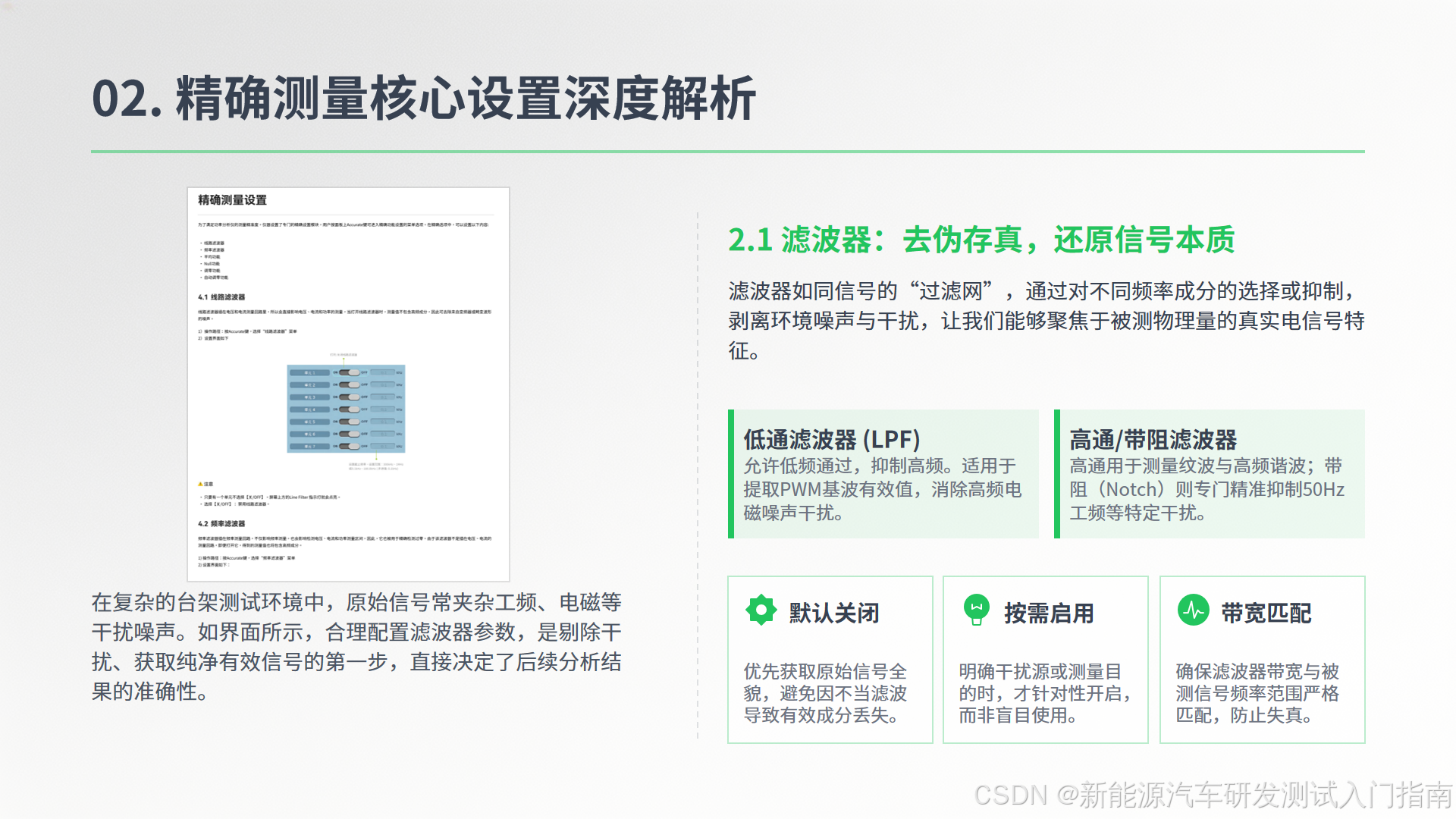

1. 滤波器：去伪存真，还原信号本质
在嘈杂的台架测试环境中，我们的测量信号往往"蒙着一层灰"。变频器的PWM信号、电机的电磁噪声、电网的波动，都会干扰我们的读数。
滤波器，就是我们为信号"除尘"的工具。
- 低通滤波器 (LPF)：当你需要测量PWM信号的基波有效值时，它能滤除高频载波，让功率读数变得平滑稳定。
- 高通滤波器 (HPF)：想知道电池充放电电流中的交流纹波有多大？用它滤除直流分量，一目了然。
- 带阻滤波器 (Notch Filter)：被50Hz的工频干扰搞得头疼？它能精准地"挖掉"这个特定频率的干扰。
【实操要点】
- 默认关闭：在不确定时，先关闭所有滤波器，观察最原始的信号。
- 按需启用：明确干扰来源或有特定测量目的时，再选择合适的滤波器。
- 带宽匹配：滤波器的截止频率必须与被测信号匹配，否则可能"误伤"有用信号，导致测量失真。

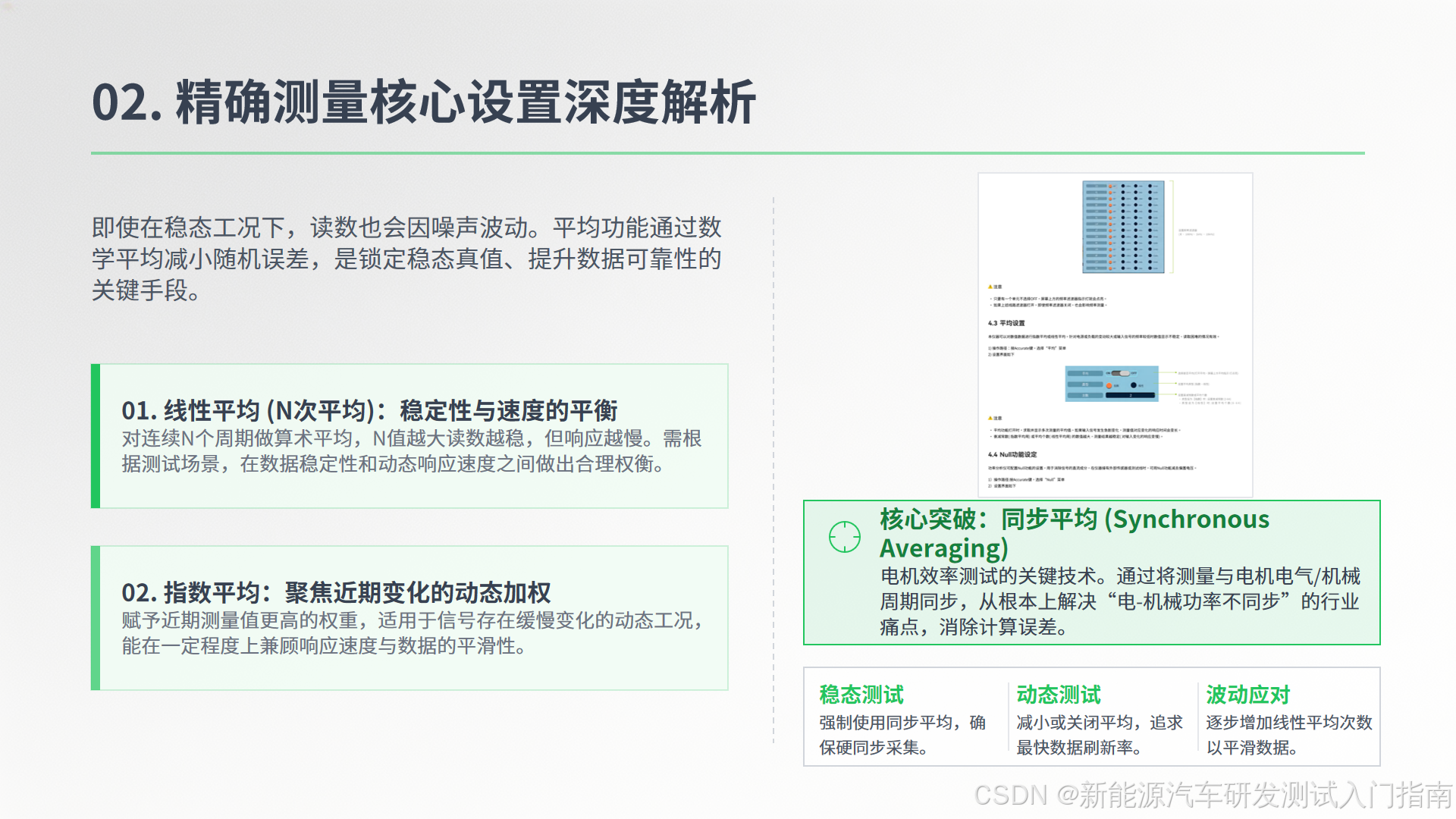

2. 平均次数：穿越噪声，锁定稳态真值
即使在稳态工况下，功率读数也可能像"心电图"一样上下波动。这通常是由随机噪声或信号纹波引起的。
平均功能，就是让你穿越这些波动，找到那个最接近真实的值。
- 线性平均：最常用的模式。平均次数N越大，读数越稳定，但响应速度越慢。你需要在"稳定性"和"响应速度"之间找到最佳平衡点。
- 同步平均 ：电机效率测试的"定海神针"。它将测量与电机的旋转周期同步，从根本上解决了电功率和机械功率因异步采样而导致的巨大计算误差。
【实操要点】
- 稳态效率测试 ：务必使用同步平均！ 这是保证效率计算准确性的基石。
- 动态响应测试：如需观察快速变化的功率瞬态，应减小或关闭平均。

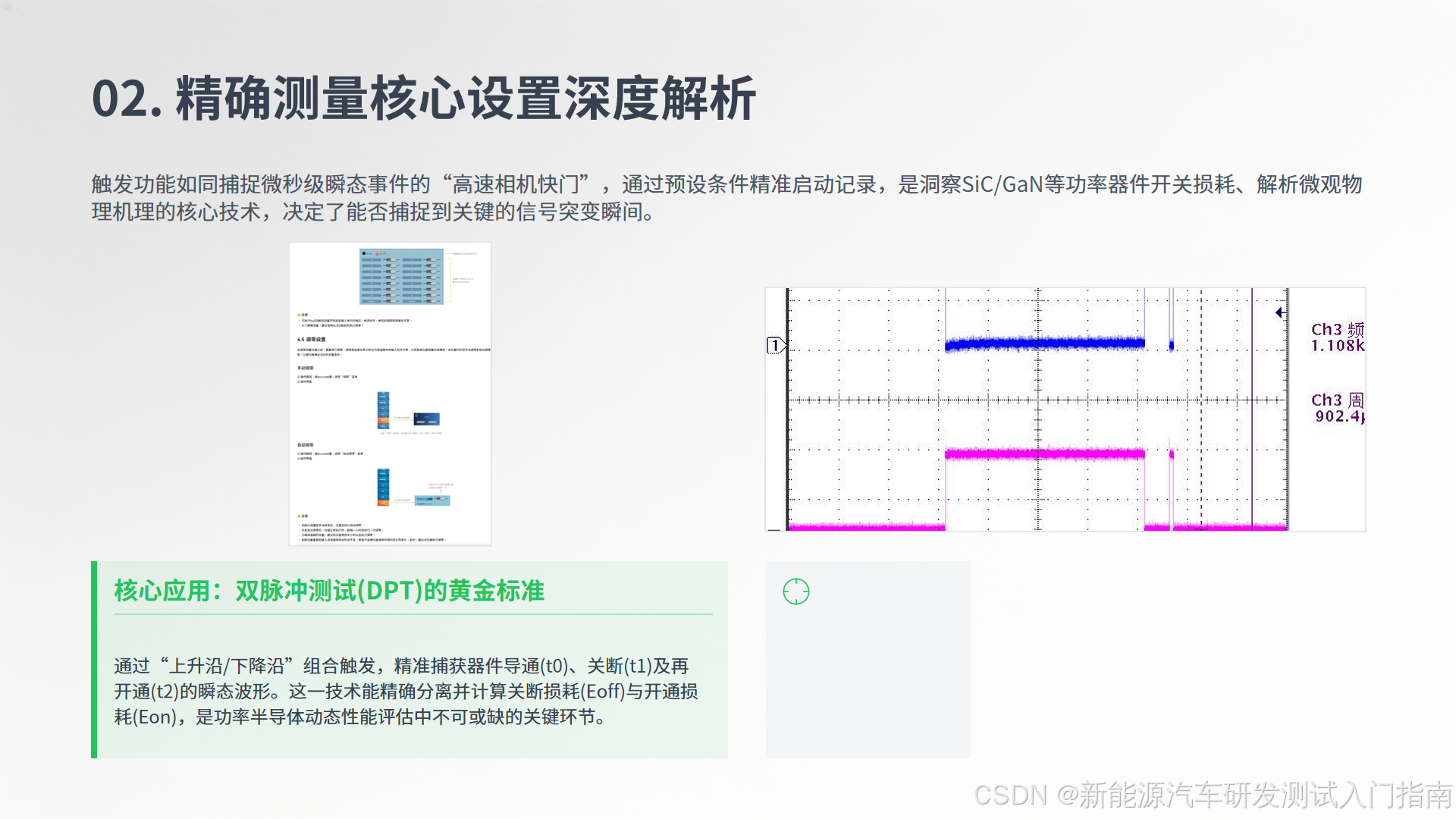

3. 触发设置：捕捉瞬态，洞察微观机理
很多关键的物理过程，比如SiC器件的开关，发生在微秒甚至纳秒之间。如果只是连续采集，你很难在海量数据中找到这些短暂的瞬间。
触发功能，就是一台"高速相机"，让你精准捕捉到想要观察的瞬态事件。
【核心应用：双脉冲测试】
在评估SiC MOSFET性能时，我们通过设置不同的触发条件：
- 上升沿触发：捕捉器件开通瞬间，计算开通损耗Eon。
- 下降沿触发：捕捉器件关断瞬间，计算关断损耗Eoff。
【实操要点】
- 通道延迟校准：在进行瞬态分析前，必须校准所有通道，确保时间轴完全对齐。
- 时基选择：为了看清微秒级的细节，需要将时间轴设置到足够小的档位。
第二部分：实战演练："三电"系统中的应用
理论的价值在于指导实践。让我们看看这"三驾马车"在实际测试中如何大显身手。

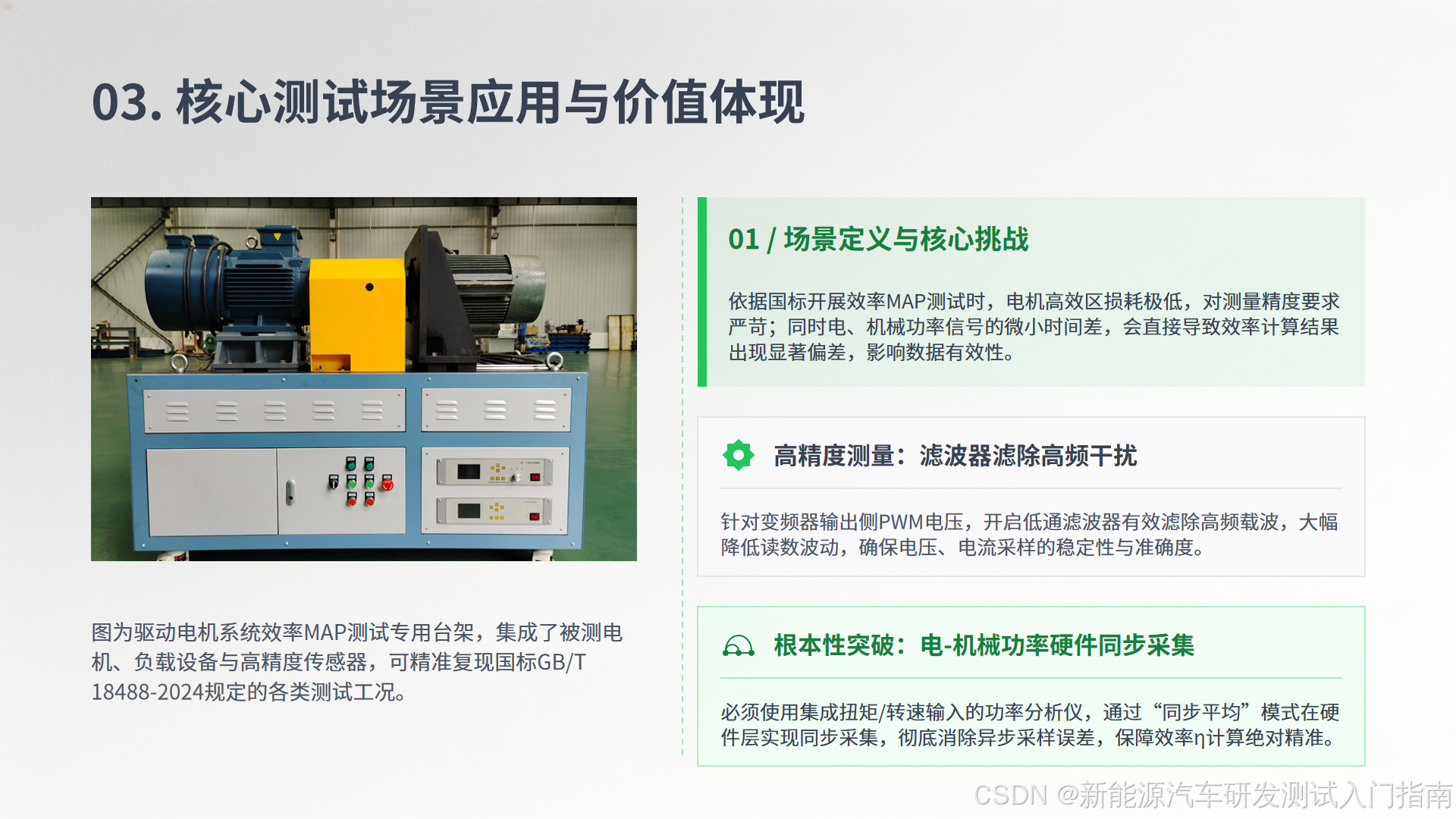

1. 驱动电机系统：效率MAP测试
- 挑战：电机高效区的损耗极小，对测量精度要求极高。
- 应用 ：
- 滤波器：使用低通滤波器稳定PWM功率读数。
- 同步平均 ：必须使用！ 确保电功率与机械功率硬件同步，消除效率计算误差。

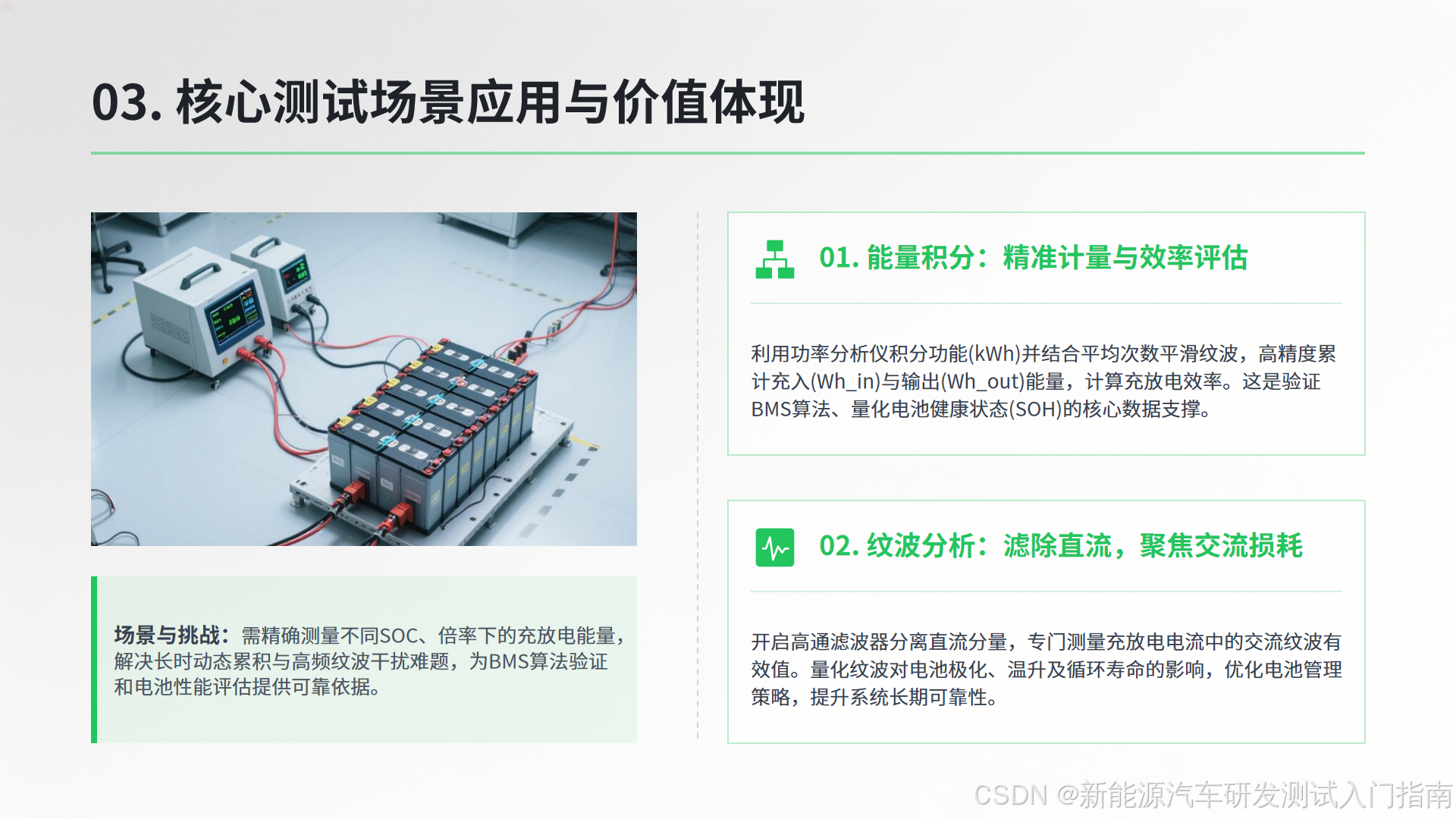

2. 动力电池系统：充放电效率测试
- 挑战：需要精确累计长时间充放电过程中的能量。
- 应用 ：
- 平均次数：设置合适的平均次数，平滑电流纹波，确保能量积分（kWh计量）的准确性。
- 滤波器：使用高通滤波器，专门监控充电过程中的交流纹波，评估其对电池寿命的影响。

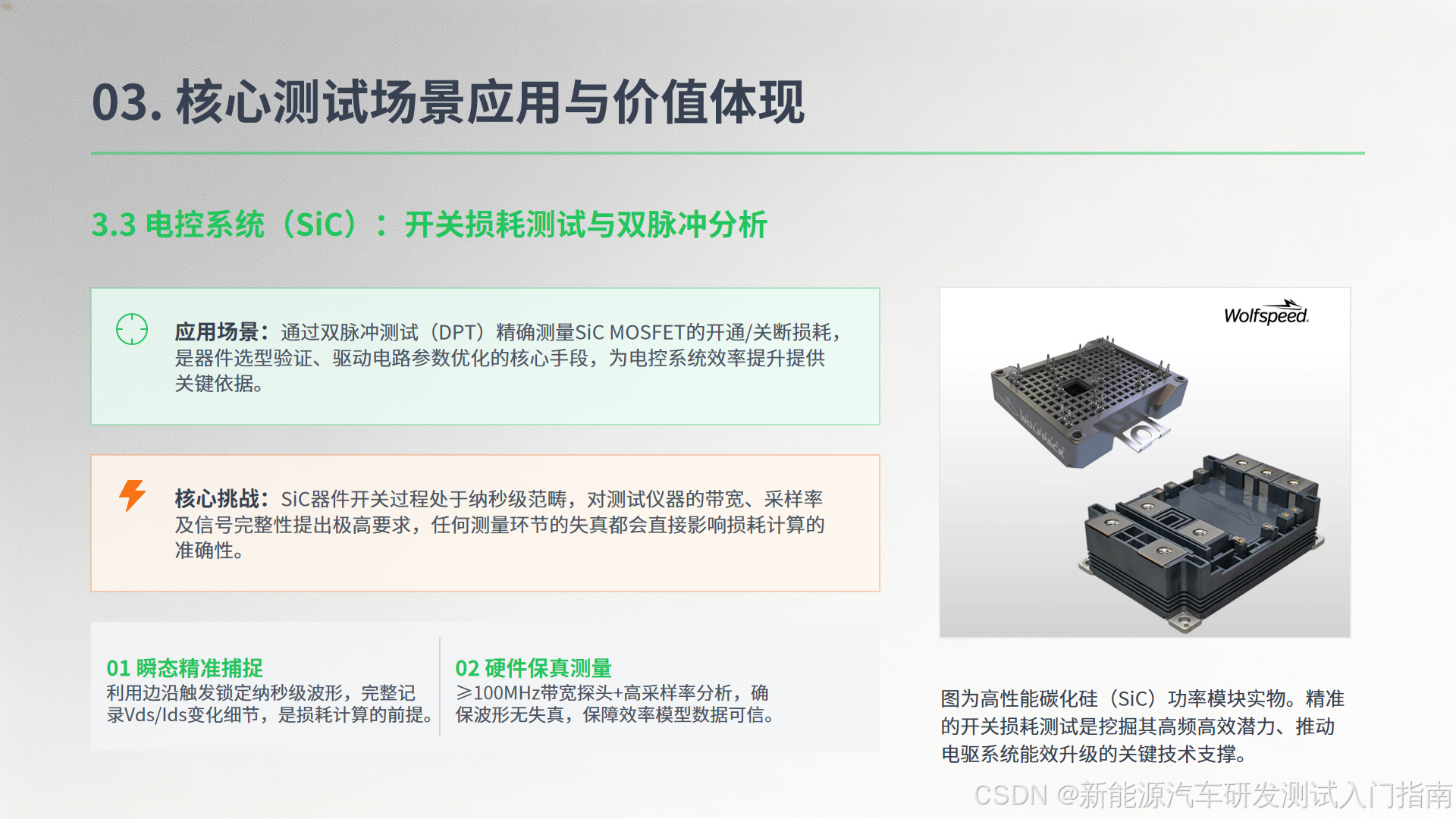

3. 电控系统（SiC）：开关损耗测试
- 挑战：开关过程极快，对仪器带宽和触发能力要求极高。
- 应用 ：
- 触发：利用边沿触发，精准捕捉纳秒级的开关波形。
- 高带宽硬件：确保使用足够带宽的探头和分析仪，避免波形失真导致的巨大损耗计算误差。

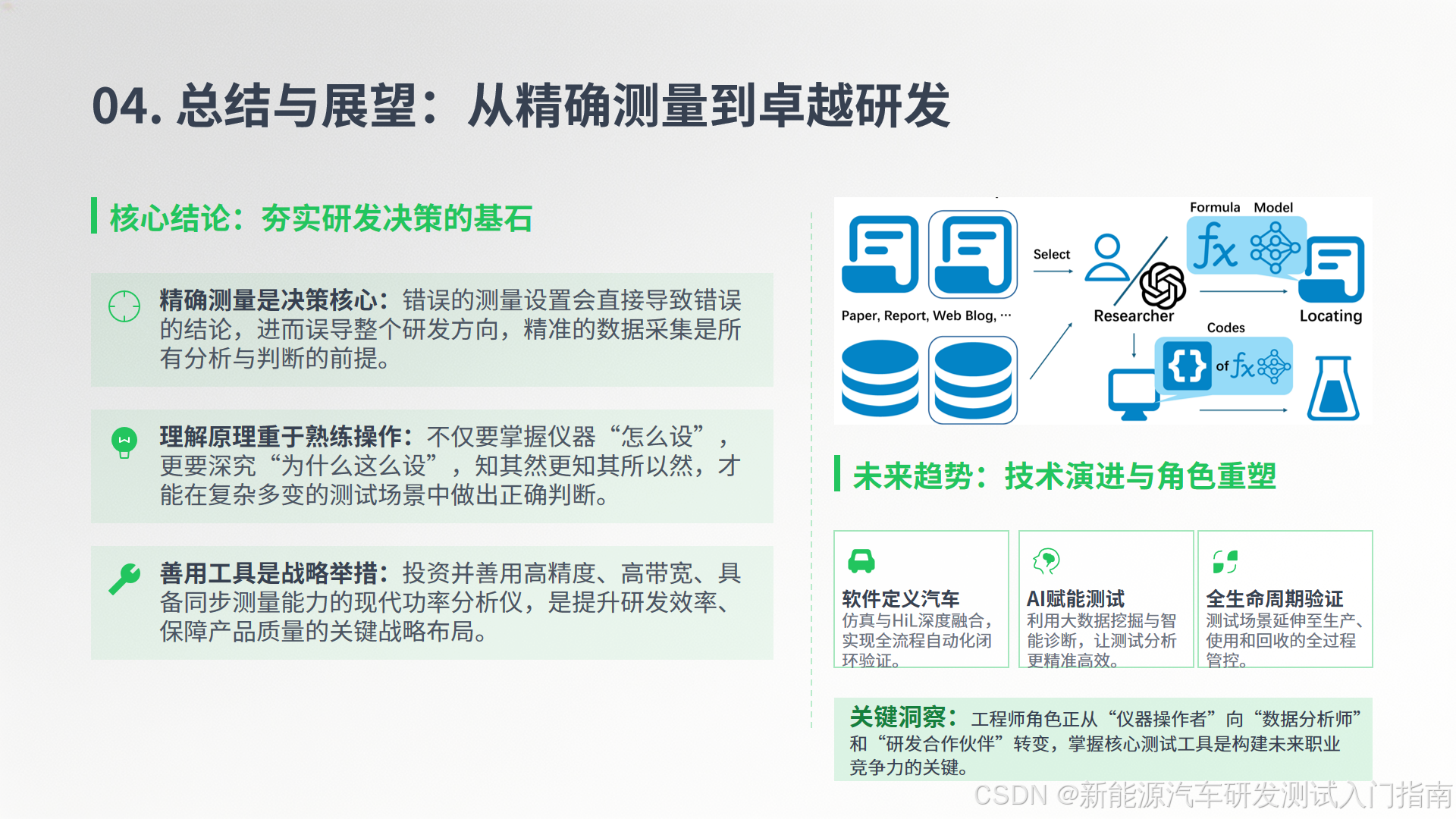

总结：从精确测量到卓越研发
- 精确测量是研发决策的基石：一个错误的设置，可能导致一个错误的结论，误导整个研发方向。
- 理解原理比熟练操作更重要：不仅要知道"怎么设"，更要明白"为什么这么设"。
- 工欲善其事，必先利其器：善用高精度、高带宽、具备同步测量能力的现代功率分析仪，是提升研发效率的战略举措。
希望今天的分享能帮助您用好手中的"度量衡"，让每一次测试都更有深度，更有价值。
