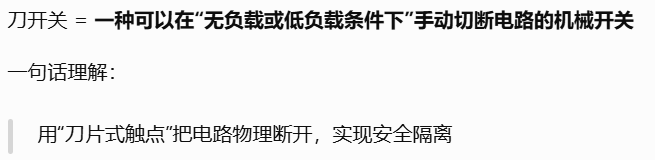

一、基本定义
1. 刀开关（俗称闸刀开关）
属于隔离开关 的一种，主要作用：形成明显断开点，隔离电源，保障检修人员安全。
核心特点：只允许空载分合闸，不能带负荷切断大电流，没有过载、短路保护功能。
过去老式家用、工地临时配电常用，现在基本不再单独做总保护，常配合断路器、熔断器一起使用。

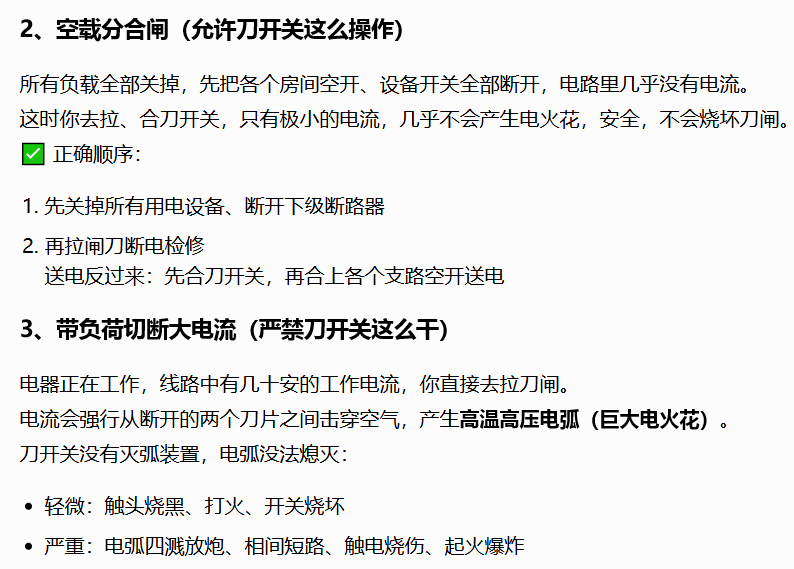

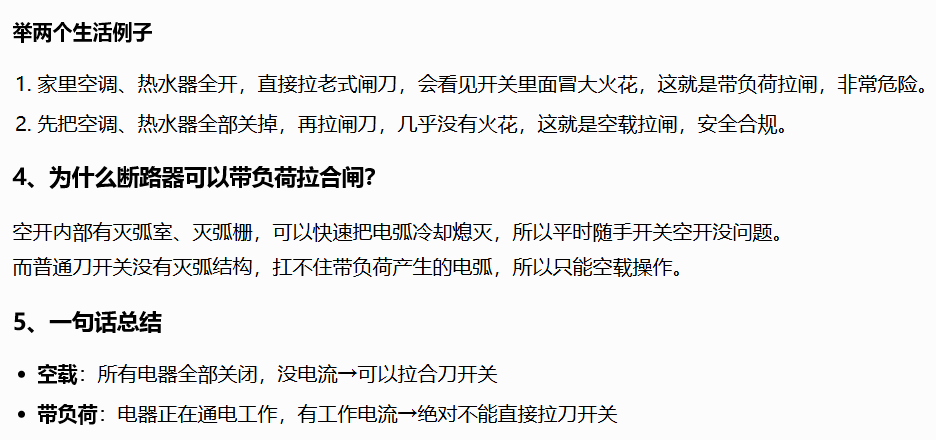

空载分合闸，不能带负荷拉闸：
负荷： 简单说就是正在用电的电器、电机、灯泡、插座上所有通电设备
只要电器开着、正在耗电，就叫带负荷。
空载： 线路上所有电器全部关掉，没有任何设备用电，线路里几乎没有电流。
2. 隔离开关的核心作用
- 检修时拉开开关，肉眼能看见明显断口，防止误送电触电；
- 只用来隔离电源，不能用来频繁启停电器、切断短路 / 过载电流；
- 可以接通、分断很小的空载电流。

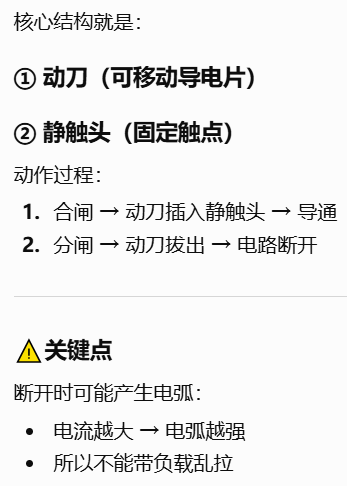

3.刀开关工作原理
二、刀开关分类
1. 按极数分
- 单极刀开关：只切断一根火线，极少单独用；
- 双极（2P）刀开关：单相 220V，同时切断火线、零线，老式家用闸刀；
- 三极（3P）刀开关：三相 380V，切断三根相线，用于三相电机、动力配电箱；
- 四极（4P）刀开关：三相四线，同时切断 3 根火线 + 零线，防止零线带电危险。
2. 按安装结构分类
开启式刀开关（HD11、HS11）
裸露刀片，没有防护外壳，必须装在配电箱内部，禁止外露使用；分为单投、双投（双投可两路电源切换）。
封闭式负荷开关（HH 系列，铁壳开关）
金属外壳带防护，内部自带熔断器，可带小负荷分合闸，工地、小型动力常用。
导轨式隔离开关
和空开一样 DIN 导轨安装，体积小，现在新房配电柜常用，安全防护好。
3. 操作方式
- 中央手柄式：正面手动操作；
- 侧面操作、杠杆操作：大电流刀开关远距离操作，防止电弧伤人。
三、刀开关结构组成
- 动触头（刀片）：合闸时嵌入静触头导电；
- 静触头（刀座）：固定接线端子；
- 绝缘底座（胶木 / 瓷底座）：绝缘支撑；
- 操作手柄：手动分合闸；
- 灭弧罩（大电流款才有）：小电流刀开关基本无灭弧结构，这就是不能带负荷拉闸的核心原因；
- 老式闸刀底座可安装熔断器，兼具隔离 + 短路保护。
四、铭牌关键参数
额定电压 Un
单相：AC230V；三相：AC400V，电压必须匹配回路。
额定工作电流 In
长期安全通过的最大电流，常用：16A、32A、63A、100A、200A、400A、600A。
额定短时耐受电流
短时间承受短路电流的能力，用来配合上下级保护电器。
机械寿命
可操作次数（如 5000 次）
五、核心工作要求
- 严禁带负荷拉合刀开关
没有灭弧装置，带负荷断电会产生高压电弧，造成电弧灼伤、相间短路、开关烧毁。
✅ 正确操作：先断开断路器 / 接触器切断负载 → 再拉刀开关隔离电源；送电顺序相反。
- 合闸必须合到底，刀片完全嵌入静触头，虚接会严重发热烧蚀触头。
- 安装必须垂直正装，手柄向上合闸、向下分闸，禁止倒装、平装，防止重力误合闸伤人。
- 电源必须接上端进线端子，下端接负载，拉开后下端不带电，保障检修安全。

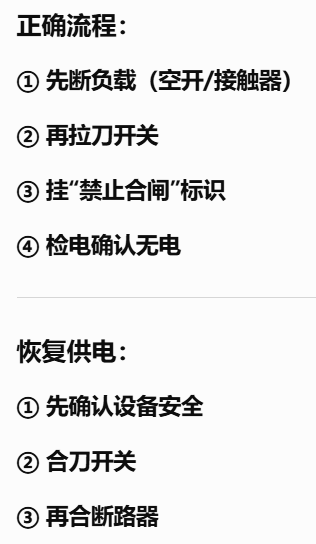

六、刀开关正确使用方法

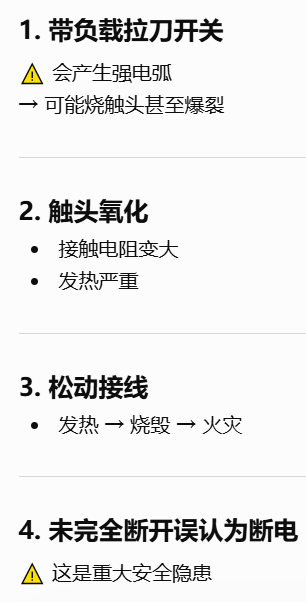

七、刀开关的危险点
八、常用型号详解

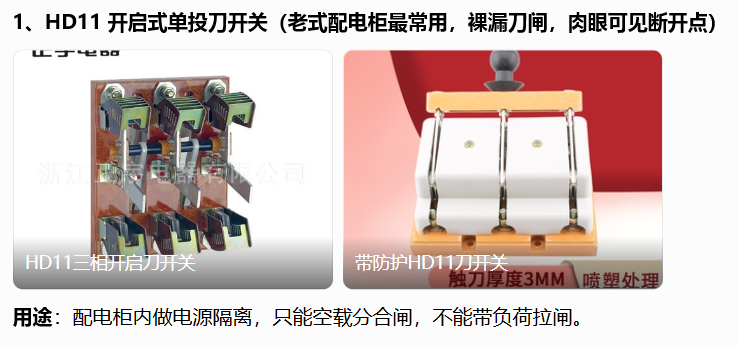

- HD11 单投刀开关：只能一路进一路出，最常用的隔离总闸；

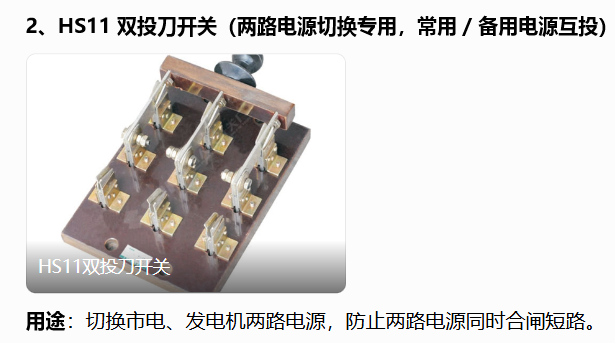

- HS11 双投刀开关：两路电源切换，常用在备用电源切换回路，防止两路市电并列短路；

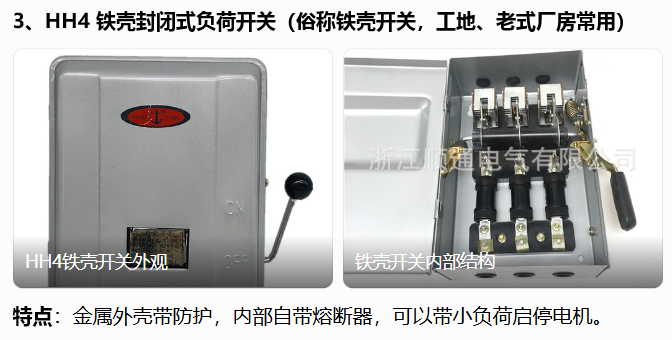

- HH3/HH4 铁壳开关（封闭式负荷开关） 带灭弧、内置熔断器，可以分断额定负荷电流，小型风机、水泵常用。

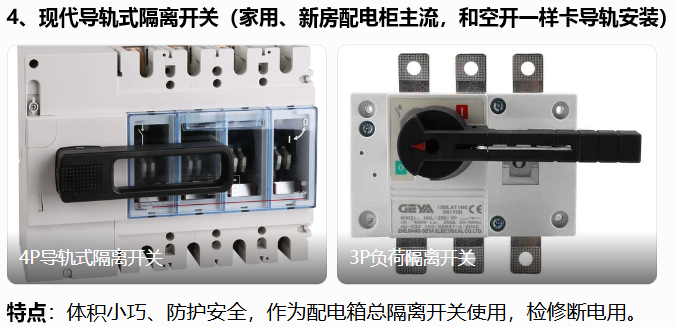

- 导轨式隔离开关（SG 系列）：替代老式闸刀，家装、工装配电箱主流。
九、刀开关 + 熔断器经典组合（老式配电方案）
闸刀内部两端安装熔丝：
- 刀开关：负责电源隔离、空载通断；
- 熔断器：负责线路短路、过载保护。
缺点：熔丝容易被私自换成铜丝，安全隐患大，现在民用被断路器 + 隔离开关取代。

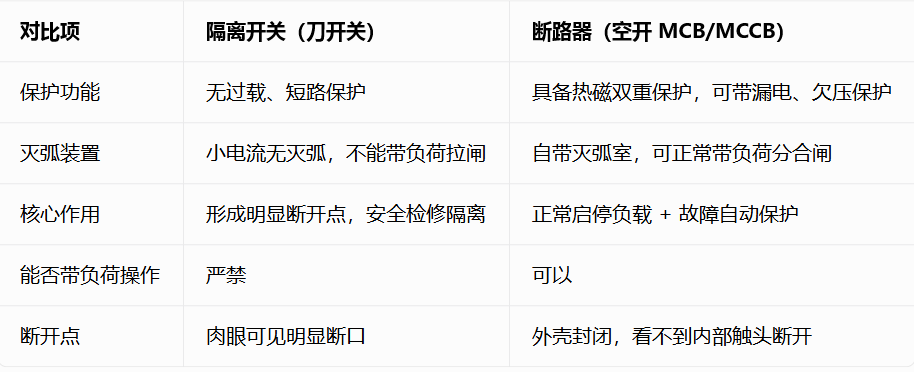

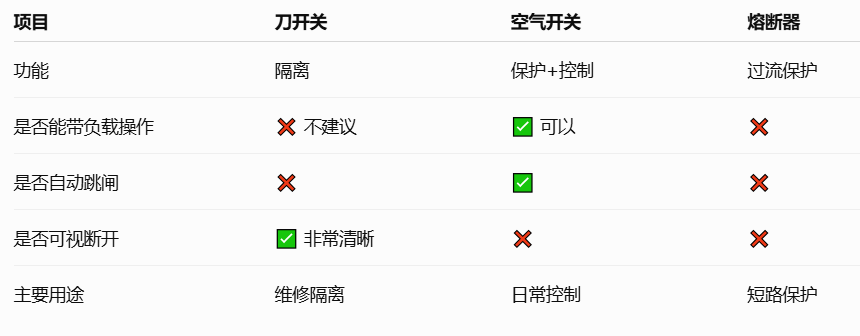

十、隔离开关 VS 断路器
标准配电搭配（现在规范要求）
隔离开关（总进线隔离）+ 断路器（支路保护） 先隔离开关隔离电源，断路器负责日常分合闸、故障跳闸保护。
十一、常见故障及原因
合闸发热、触头烧黑、打火
刀片接触不良、接线松动、长期过载、触头氧化磨损。 处理：打磨触头、紧固接线，严重烧蚀必须直接更换。
拉合闸产生巨大电弧、放炮
违规带负荷拉闸，轻则烧毁开关，重则触电伤人。
手柄松动、合闸无法到位
内部传动机构老化、胶木底座受热变形。
十二、安全使用规范
- 三相回路必须三极同时通断，禁止只接一相或两相使用；
- 潮湿、户外场所必须选用封闭式防护型，禁止用开启裸露式刀开关；
- 双投刀开关必须设置机械联锁，禁止两路电源同时合闸，避免短路；
- 大电流刀开关操作必须站在侧面，禁止正对开关，防止电弧喷射伤人；
- 刀开关不能用来频繁启停设备，仅作为检修隔离使用。
