一、什么是 SPD 浪涌保护器
1. 定义

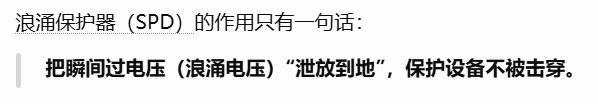

浪涌保护器（Surge Protective Device，简称 SPD），也叫防雷器、避雷器、电涌保护器 。 作用：限制线路上瞬时过电压、泄放浪涌大电流，把雷击、电网投切、大功率设备启停产生的瞬间高压浪涌钳位在安全电压内，保护后端电气、弱电设备不被击穿烧毁。

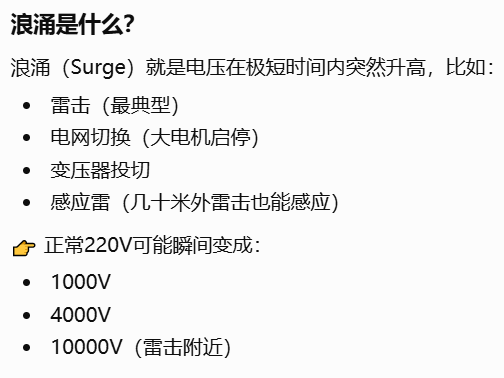

2. 浪涌来源
- 直击雷 / 感应雷：雷电击中线路、建筑附近，电磁感应产生数千伏瞬时高压
- 电网操作浪涌：变压器合闸、大型电机启停、电容投切、大功率设备启停
- 故障浪涌：零线断线、三相不平衡、短路故障、附近大功率设备漏电

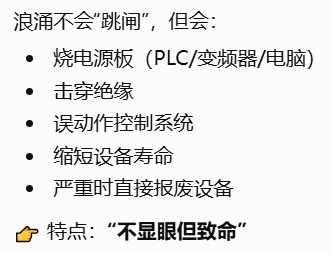

3.浪涌的危害
4. 核心原理
正常电压下：SPD 内部压敏电阻 / 气体放电管为高阻态 ，不导通，不影响线路正常供电； 出现浪涌过电压时：瞬间变为低阻导通，把大电流泄放到大地，电压被钳位在安全值； 浪涌消失后：自动恢复高阻，继续正常工作。
SPD与接地的关系（核心理解）
SPD本质不是"吸收"，而是：
把危险电流导入地线
所以：
👉 SPD效果 = 50%设备 + 50%接地系统
二、SPD 核心分类（电工必考：Ⅰ 级、Ⅱ 级、Ⅲ 级）

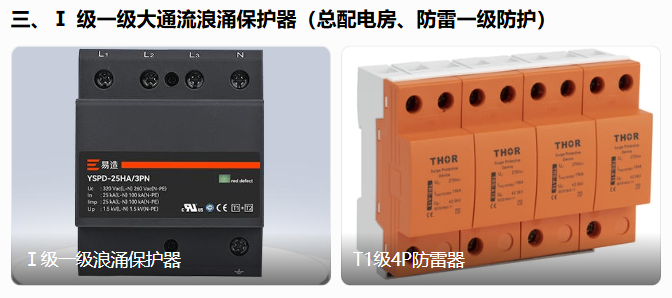

1. Ⅰ 类 SPD（B 级、电源一级防雷、大通流型）
安装位置
建筑总配电房、大楼总进线柜、变压器低压侧总开关后端，电源第一级防护。
防护场景
抵御直击雷、强感应雷的大能量浪涌，泄放雷电主电流。

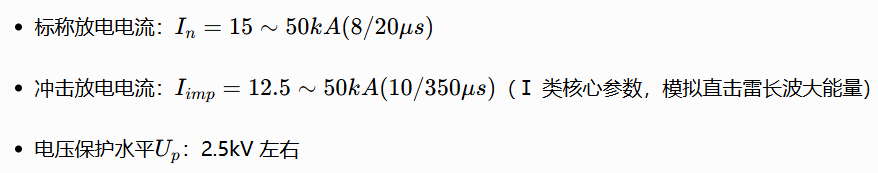

关键参数
特点
通流容量最大，主要泄放大能量雷电浪涌，残压偏高，不能直接保护精密设备，必须搭配二级、三级使用。
2. Ⅱ 类 SPD（C 级、电源二级防雷）
安装位置
楼层配电箱、车间分配电箱、入户总配电箱（家用、商铺常用），一级 SPD 下游配电回路。
防护场景
衰减后残留的雷电浪涌、电网操作类浪涌，绝大多数民用、工业常规场景主力防护。
关键参数
特点
性价比最高，工业、家装、商铺最常用，搭配 Ⅰ 级做分级防护，可保护配电箱、空调、水泵、普通动力设备。
3. Ⅲ 类 SPD（D 级、精细防护、末端防雷）
安装位置
设备前端：机房 UPS、监控主机、PLC、服务器、精密仪器、变频器、摄像头插座前端。
防护场景
抑制线路传输过程中残留的微弱浪涌，精细保护弱电、精密电子元器件。
关键参数
特点
通流小、响应速度极快，只能做末端精细保护，不能单独做总进线防雷。
分级防护使用原则（电工必记）
- 一类建筑、高层、空旷厂区、山区、雷暴多发区：Ⅰ 级 +Ⅱ 级 +Ⅲ 级三级分级防护
- 普通小区住宅、城市临街商铺：Ⅱ 级总箱 + 末端 Ⅲ 级插座防雷
- 机房、监控、自控弱电系统：必须三级防护，线缆越长，分级防护越必要
三、SPD 内部核心元器件（看懂结构才能排查故障）
1. 气体放电管（GDT）
- 多用于 Ⅰ 级 SPD，大通流、耐大能量
- 原理：气体电离击穿导通，泄放大雷电流
- 缺点：响应慢（百 ns 级），残压偏高，易出现续流，需要脱离装置
2. 金属氧化物压敏电阻（MOV，最常用）
- Ⅱ、Ⅲ 级 SPD 主流元件，氧化锌材质
- 优点：响应快、钳位稳定、体积小、成本低
- 缺点：多次雷击会老化，漏电流变大，发热起火风险，必须带热脱扣装置 + 失效指示窗口
3. 瞬态抑制二极管（TVS）
- Ⅲ 级弱电防雷专用，纳秒级超快响应，残压极低
- 只能承受小电流，不能用在动力总回路
4. 陶瓷放电管、晶闸管防雷器件
多用于信号类 SPD（网线、视频、485 总线防雷器）
配套安全结构
- 热脱扣器：压敏电阻老化发热时，自动断开相线，防止起火

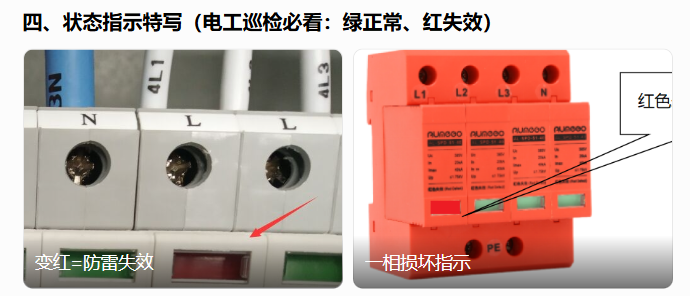

- 失效显示窗口：绿色正常、红色失效，直观判断 SPD 是否损坏
- 遥信报警端子：工业机房用，SPD 失效后输出开关信号，上传后台报警
四、SPD 关键电气参数（选型必看，不能只看电流）

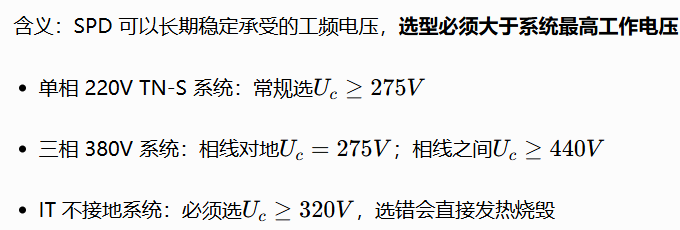

1. 最大持续运行电压
（最容易选错参数）

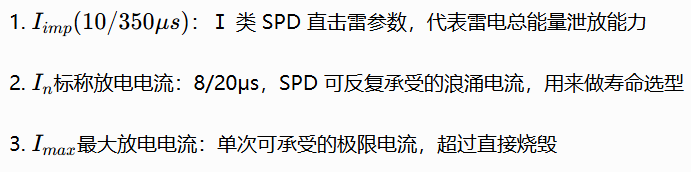

2. 放电电流参数
3. 电压保护水平 （残压）
浪涌来时 SPD 钳位后的剩余电压，数值越小，对设备保护越好。
- Ⅰ 级：≈2.5kV
- Ⅱ 级：1.2～2.0kV
- Ⅲ 级：≤1kV
4. 响应时间 tA
- 压敏电阻：≤25ns
- TVS：≤1ns
- 放电管：100～1000ns
5. 防护模式（接线方式）
- L-PE、N-PE：相线对地、零线对地（最常用，TN-S 系统标准接法）
- L-N：相线对零线，用于抑制相间浪涌
- 常见规格：1P、2P、3P、4P SPD

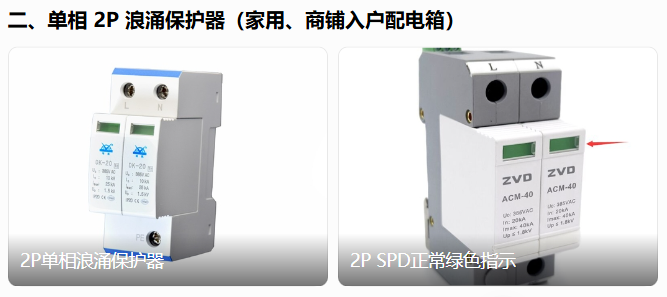

- 单相：2P（L、N 分别对地 PE）
- 三相五线 TN-S：4P（L1、L2、L3、N 分别接 PE）
五、低压配电系统四种接地方式下 SPD 选型与接线
SPD选型要点：
选型主要看6个参数：
1. 最大持续工作电压（Uc）
- 220V系统 → 常见275V SPD
- 380V系统 → 常见385V SPD
👉 必须 ≥ 系统电压
2. 标称放电电流（In）
- 表示能承受多大浪涌（kA）
3. 最大放电电流（Imax）
- 极限能力
4. 电压保护水平（Up）
👉 越低越好
- 1.5kV、2.5kV、4kV等
5. 响应时间
- 纳秒级（ns）
6. 模块结构
- 插拔式（推荐）
- 一体式

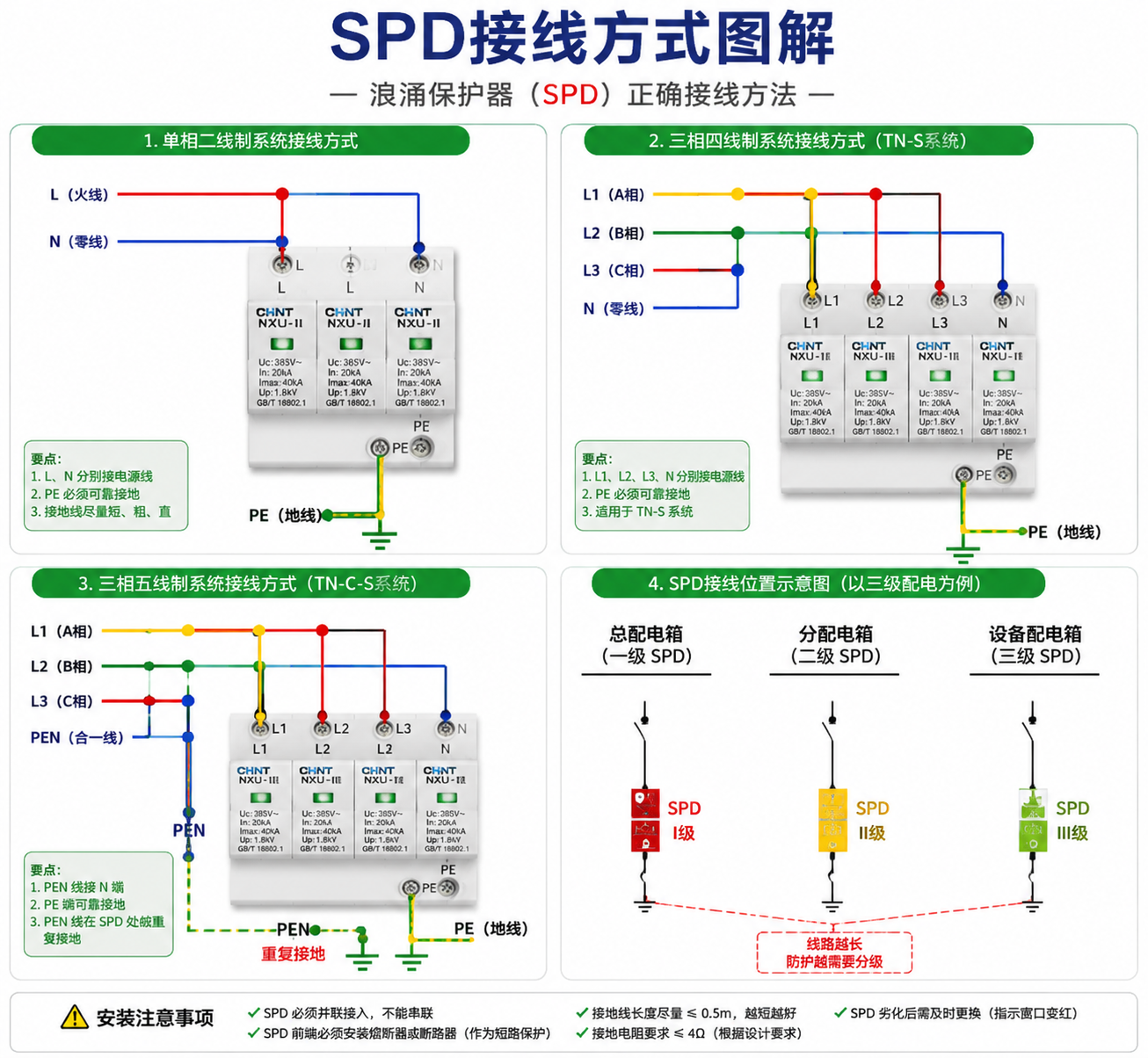

1. TN-S 系统（住宅、商场、厂房最常用，三相五线，零线 N、地线 PE 严格分开）

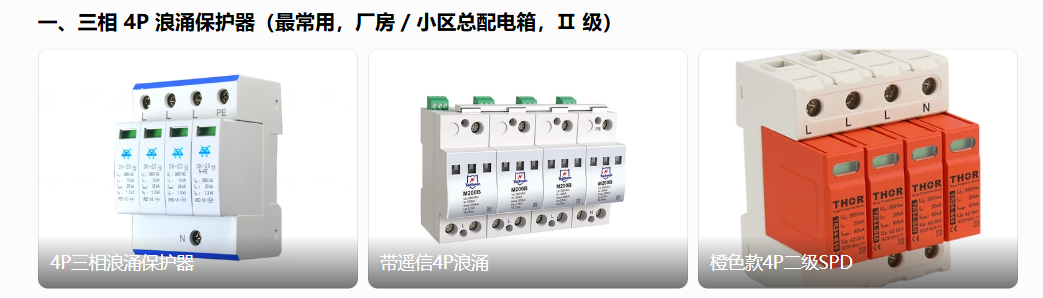

- 进线必须用4P SPD：L1、L2、L3、N 各一极，全部泄放到 PE 排

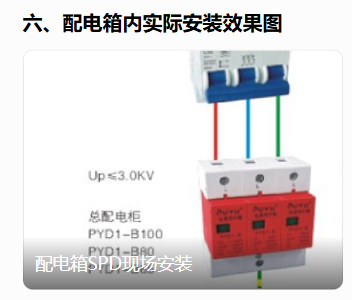

- SPD 前端必须串联短路保护装置（断路器 / 熔断器）
- PE 线必须直接接总接地排，严禁 SPD 接地串接、绕长距离走线
2. TN-C-S 系统（前部分四线，入户后分出 PE 地线）
- 总配电箱处 PEN 线重复接地，之后 N、PE 分开，同样使用 4P SPD
- 重复接地必须可靠，接地电阻≤4Ω
3. TT 系统（光伏、野外设备、农村配电常用，变压器接地和设备接地分开）
- 必须选用带脱离装置的 4P SPD，同时 SPD 后端加装 RCD 漏电保护器
- 两级 SPD 之间必须配合退耦装置（电感、退耦器），防止两级同时导通失效
4. IT 系统（医院、化工防爆、不间断供电）
- 必须 4P 全极保护，配套绝缘监测装置
六、SPD 前端短路保护配置（电工高频考点，很多人接错烧防雷器）
1. 保护目的
SPD 击穿短路时，防止相线直接对地短路引发火灾、上级跳闸停电。
2. 两种保护器件
（1）熔断器（推荐 Ⅰ 级 SPD 使用）
Ⅰ 级大通流 SPD 优先选用gG 型熔断器，分断能力高，耐受大雷电流不炸裂。
（2）微型断路器 MCB（Ⅱ、Ⅲ 级常用）
选型原则：
- Ⅰ 级 SPD：熔断器 63～125A
- Ⅱ 级 40～80kA SPD：C32A、C40A 断路器
- Ⅱ 级 20～40kA SPD：C20、C25A 断路器
3. 接线禁忌
- SPD 的引线必须越短越好，相线、地线走线长度≤0.5m，弯曲少，禁止长线绕圈
- 不能把 SPD 接在总开关前端（进线端），检修断电时防雷器依然带电，有触电风险
- PE 接地线必须就近直接压接在接地母排，禁止串联多个设备地线
4. 两级 SPD 之间距离要求
- Ⅰ 级与 Ⅱ 级 SPD 线缆距离≥10m
- Ⅱ 级与 Ⅲ 级线缆距离≥5m
- 距离不够必须加装退耦器，避免两级 SPD 同时导通，失去分级限流作用

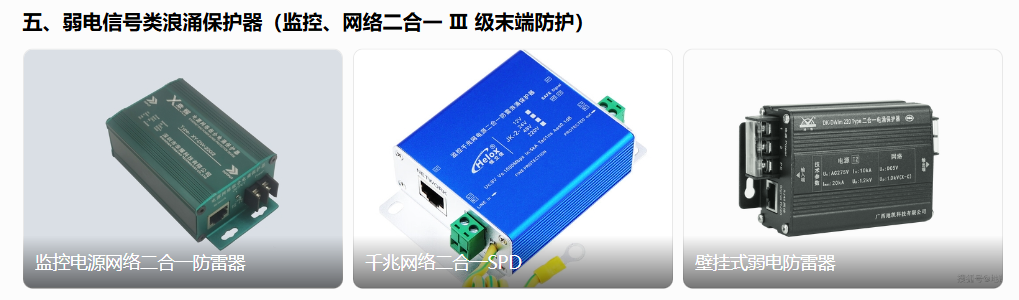

七、信号类 SPD（弱电电工必备：网络、视频、总线防雷）
1. 常见类型
- 网络 SPD（RJ45）：监控摄像头、交换机、电脑网口防雷
- 485/232 总线 SPD：PLC、仪表、门禁、楼宇自控
- 视频 BNC 防雷器：模拟监控摄像头
- 电源 + 信号二合一防雷器：监控专用（12V/24V 电源 + 网线一体）
2. 关键参数
- 插入损耗：越小越好，避免信号衰减
- 带宽：网络防雷必须匹配千兆 / 百兆带宽
- 接地同样要求就近可靠接地，接地电阻≤4Ω
八、SPD 安装规范（施工验收标准）
- 安装在配电箱空旷位置，散热良好，远离接触器、变频器等强干扰器件
- 相线、零线、PE 线接线紧固，防松垫片必须安装，防止发热打火
- 多台 SPD 并联使用时，每一路必须独立配置短路保护，禁止共用一个断路器
- SPD 接地母线建议使用≥6mm² 多股铜导线，总进线一级 SPD 建议 10～16mm² 铜线
- 户外配电箱 SPD 必须选用防尘、防潮、宽温工业级型号
九、SPD与断路器区别
十、SPD 故障判断、巡检、更换标准
1. 指示窗变红/报警
→ SPD已损坏，需要更换
2. 误动作（跳闸）
原因：
- 雷击频繁
- 电网浪涌大
- SPD选型太小
3. SPD爆炸
原因：
- 没接地
- 前级没保护
- 选型错误
1. 日常巡检（电工每月必做）
- 观察状态指示窗：绿色正常，红色说明内部元件老化脱扣，必须立即更换
- 闻有无焦糊味、外壳有无鼓包、发烫
- 雷雨过后重点巡检，多次雷击后极易老化失效
- 遥信型 SPD 检查后台报警信号是否正常
2. 万用表简易检测方法
- 断电测量：相线、零线与 PE 之间正常为高阻兆欧级；若接近导通、几百欧姆内，说明内部击穿短路
- 测量漏电流：通电状态下漏电流偏大，说明压敏电阻老化，存在起火隐患
3. 强制更换条件
- 指示窗变红、热脱扣动作
- 外壳变形、烧焦、发热异常
- 遭受强雷击后，无论指示是否正常，建议预防性更换
- 使用年限达到5 年（压敏电阻自然老化寿命，防雷规范强制建议 5 年更换）

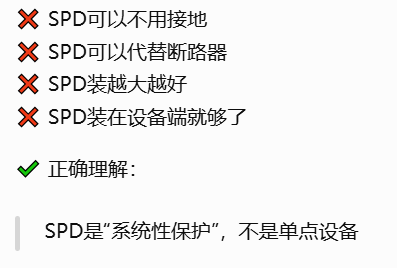

十一、常见错误选型 & 接线误区（高频踩坑点）
- 误区 1：家用只装一级 Ⅲ 类 SPD 做总进线防雷 错误：通流太小，雷击瞬间直接烧毁，必须总箱用 Ⅱ 级，末端插座用 Ⅲ 级
- 误区 2：SPD 地线拉长走线、串联接地 后果：地线电感过大，浪涌无法快速泄放，残压飙升，设备照样被击坏
- 误区 3：TT 系统用普通 275V SPD 不装漏电保护器 容易引发地线电位漂移、触电起火
- 误区 4：两级 SPD 距离不足不加退耦器，导致两级同时损坏
- 误区 5：SPD 接在总开关电源进线端，检修不断电，存在触电安全隐患
- 误区 6：多个 SPD 共用一个前端断路器，单点故障全部失效
十二、防雷接地配套要求（SPD 效果好不好，接地占 70%）
- 普通建筑防雷接地电阻≤4Ω
- 计算机机房、精密弱电系统接地电阻≤1Ω
- 所有配电箱、SPD、设备金属外壳必须做等电位联结
- 户外设备、金属桥架、金属管道就近接入等电位排，避免电位差产生浪涌反击
十三、相关国家标准（电工考证、验收依据）
- GB 50057《建筑物防雷设计规范》
- GB 50343《建筑物电子信息系统防雷技术规范》
- GB/T 18802《低压配电系统的电涌保护器》
- IEC 61643 国际 SPD 标准
