RV1126——获取AAC码流

一、音频AAC编码

1.1音频编码的原理

音频为什么要进行编码压缩？我们就以PCM原始数据为例，假设这个PCM数据采样率为：48000、采样深度：16bit、声道数：2。对应的码率是：48000 * 16bit * 2 = 1536000bps ~=1.46M **，**若传输一分钟那就是1.46M * 60S~ = 87.6M。这个数据量是非常大，若在网络传输上这个音频的数据量很容易造成网络的负载压力。所以此时我们就需要对音频进行编码压缩，音频编码压缩格式分很多种，比方说：MP3、AAC、OGG格式。我们的课程重点来说AAC编码格式，因为AAC编码在网络传输中质量最好，并且AAC的压缩比高达1:18，是所有音频编码技术中压缩比最高。

1.2 AAC 编码的特点

每个AAC音频帧包含了多个音频采样的压缩数据，AAC的一个音频帧包含1024个采样值。由于原始数据块它是以帧的形式存在，我们称之为原始帧。在AAC中一般有两种方式来封装，一种是ADIF，另外一种是ADTS。

1.2.1. ADIF 格式

音频数据交换格式，这种格式必须在定义的音频数据流进行处理，基本上用于存储磁盘文件中

1.2.2. ADTS 格式

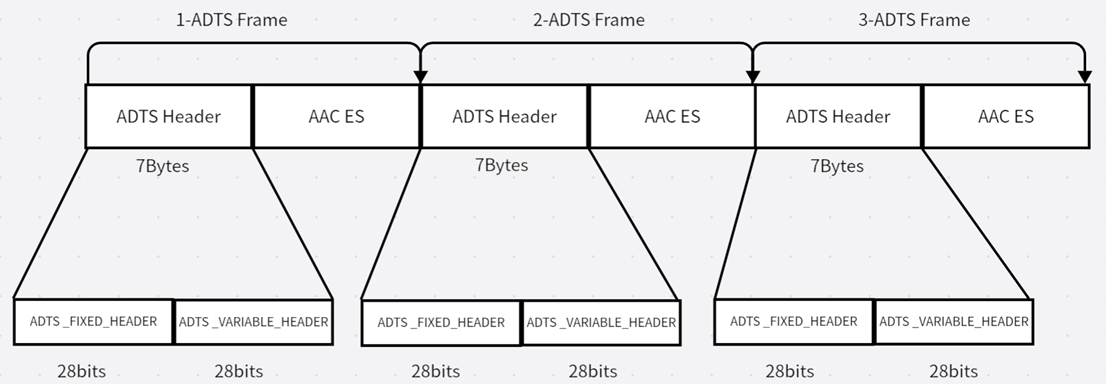

音频数据传输流，这种格式是最常用的格式。它的特点是会同步字的比特流，并且允许在音频数据流任意帧解码。换言之，就是它的每一帧都有信息头，一个是AAC原始数据长度是可变，对原始帧加上ADTS头进行封装就生成ADTS帧。AAC的每一帧数据由ADTS Header和AAC Audio Data组成，其中ADTS Header占有7个字节-9个字节，ADTS Header由两部分组成分别是：固定头部信息 (adts_fixed_header)和可变头信息(adts_variable_header)，固定头信息指的是数据每一帧都是相同的，它主要定义了音频的采样率、声道数、帧长度等信息；可变头信息则主要描述帧和帧之间的可变。下面是adts帧的结构

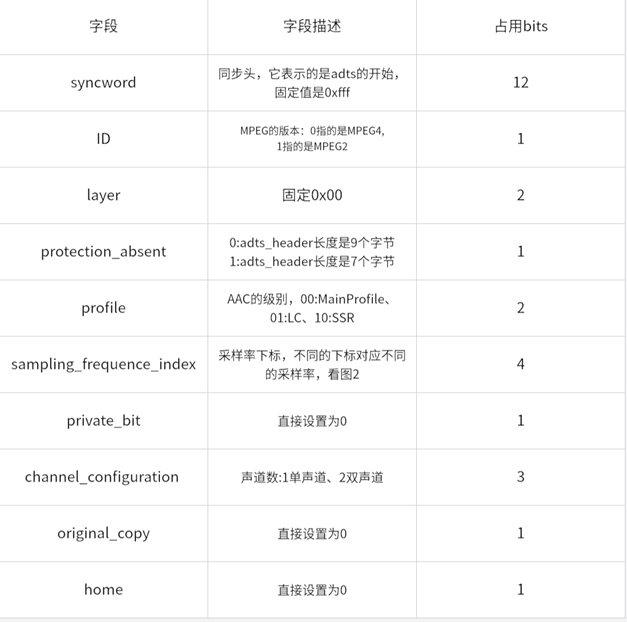

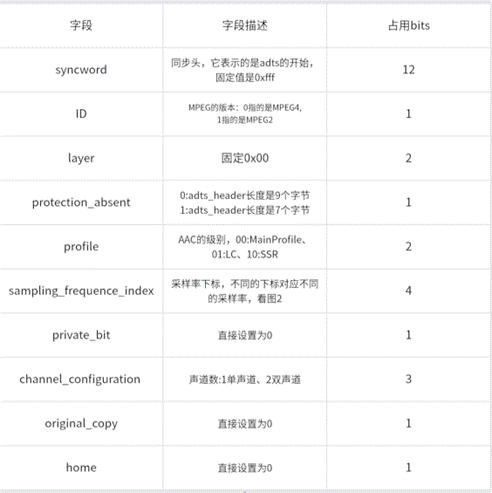

1. adts_fixed_header 的参数：

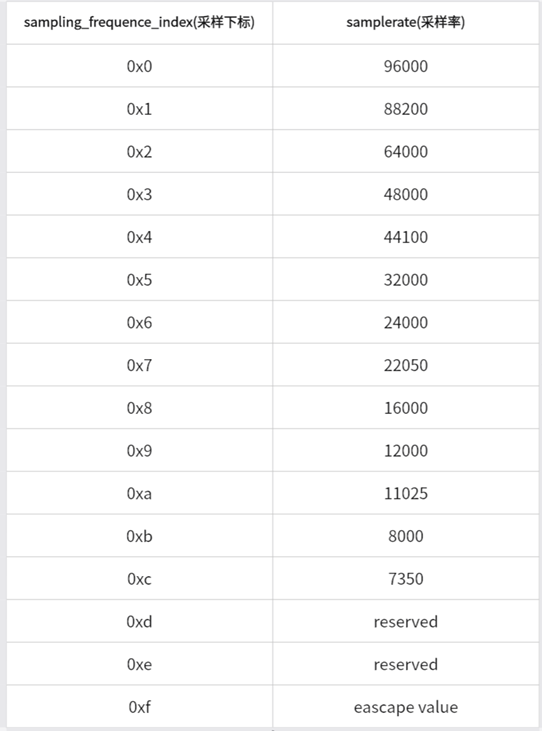

2. 采样率下标和采样率关系

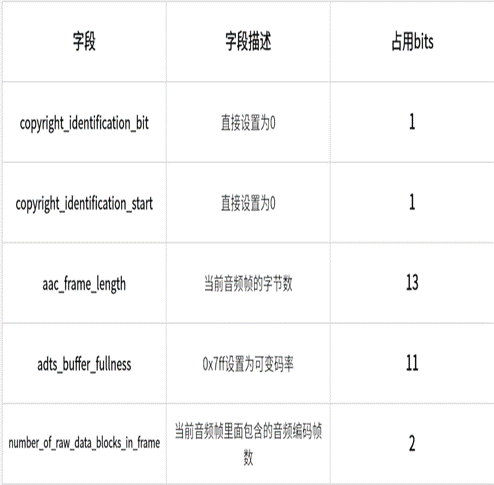

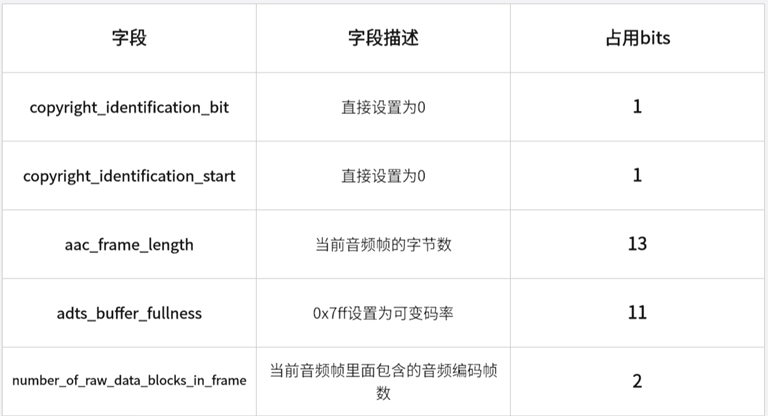

3. adts_variable_header 的参数：

二、AENC模块

2.1 RV1126 的 AENC 模块的介绍

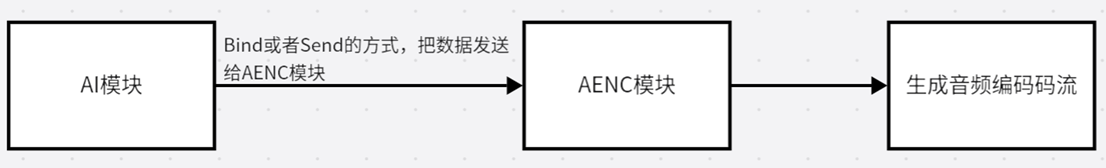

RV1126的AENC模块是音频编码模块，主要是对AI模块进来的数据进行音频编码压缩处理，并输出对应的音频压缩码流，下面是AENC模块在RV1126里面和AI模块的关系。

2.2 RV1126 的 AENC 模块参数

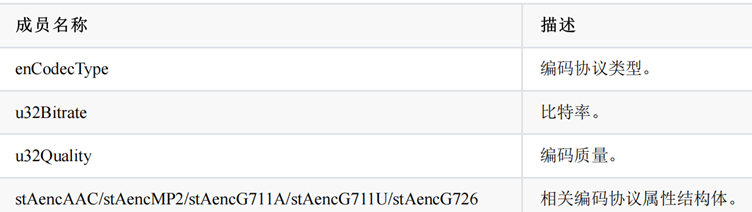

设置AENC模块的是AENC_CHN_ATTR_S 结构体，下面我们重点看看这个结构体属性的具体定义：

2.2.1. enCodecType ：

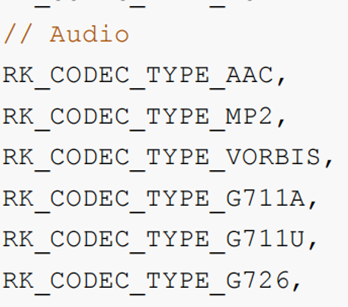

音频编码协议类型,下面是AENC支持的音频编码格式

2.2.2. u32Bitrate ：

音频编码比特率，音频编码每秒传输的数据量。AAC 编码协议推荐使用 64kpbs(64000bps) ； G711A 、 G711U 编码协议推荐使用 64kps(64000bps) ； G726 推荐使用 32kpbs(32000bps) 。

2.2.3. u32Quality:

音频编码质量，默认是1

2.2.4.stAencAAC 、 stAencMp2 、 stAencG711A 、 stAencG711U 、 stAencG726 ：

这几个结构体是不同的音频编码器的专门协议属性结构体

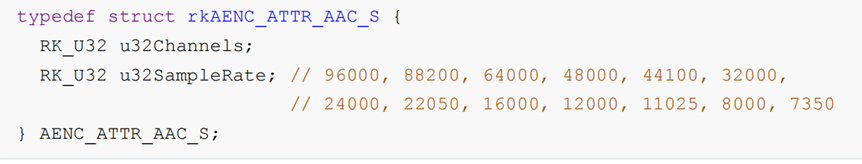

1 .stAencAAC**：它是** AAC 编码协议属性

u32Channels **：**编码通道数

u32SampleRate **：**音频采样率，AAC的采样率范围是7350-96000

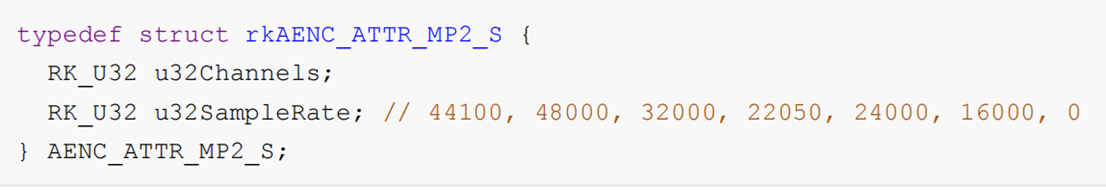

2 .stAencMp2**：** 它是MP2编码协议属性

u32Channels **：**编码通道数

u32SampleRate **：**音频采样率，MP2的采样率范围是0-48000

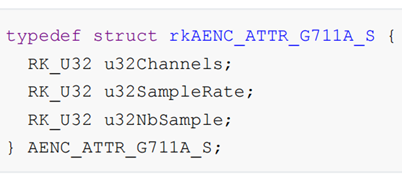

3 .stAencG711A**：** 它是G711A编码协议属性

u32Channels **：**编码通道数

u32SampleRate **：**音频采样率，G711A的采样率是8KHZ

u32NbSamples **：**采样个数，默认的采样个数是320

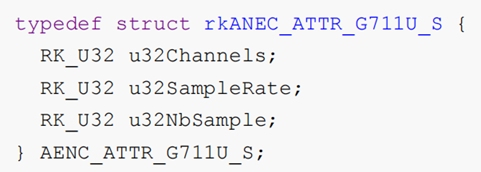

4 .stAencG711U**：** 它是G711U编码协议属性

u32Channels **：**编码通道数

u32SampleRate **：**音频采样率，G711U的采样率是8KHZ

u32NbSamples **：**采样个数，默认的采样个数是320

2.3 设置 AENC 的 API 属性

**第一个参数：**AENC的通道号，取值范围是0,16

**第二个参数：**AENC_CHN_ATTR的结构体指针

三、获取AAC码流

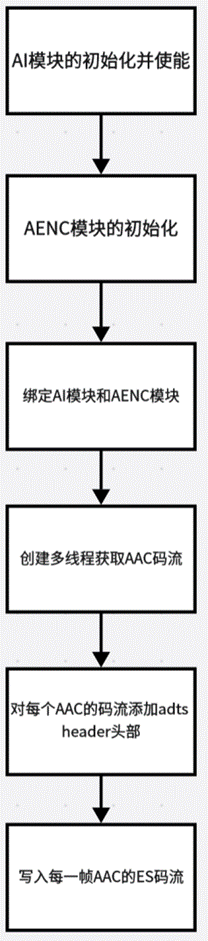

3.1 RV1126 多线程获取音频编码 AAC 码流的流程

上面是RV1126多线程获取AAC码流的流程，分为六步：AI模块的初始化并使能、AENC模块的初始化、绑定AI模块和AENC模块、创建多线程获取AAC码流、向每个 AAC 码流添加 ADTSHeader 头部 ( 这个是重点 )、写入具体每一帧AAC的ES码流。

3.1.1.AI 模块的初始化并使能

AI模块的初始化实际上就是对AI_CHN_ATTR_S 的参数进行设置、然后调用RK_MPI_AI_SetChnAttr 设置AI模块并使能RK_MPI_AI_EnableChn **，**伪代码如下：

AI_CHN_ATTR_S ai_chn_s;

ai_chn_s.pcAudioNode = AUDIO_PATH;

ai_chn_s.u32Channels = 2;

ai_chn_s.u32NbSamples = 1024;

ai_chn_s.u32SampleRate = 48000;

ai_chn_s.enAiLayout = AI_LAYOUT_NORMAL;

ai_chn_s.enSampleFormat = RK_SAMPLE_FMT_S16;

ret = RK_MPI_AI_SetChnAttr(AI_CHN, &ai_chn_s);

if(ret)

{
   printf("RK_MPI_AI_SetChnAttr Failed...\n");
}

ret = RK_MPI_AI_EnableChn(AI_CHN);

if(ret)

{
     printf("RK_MPI_AI_EnableChn Failed...\n");
}

3.1.2.AENC 模块的初始化

AENC模块的初始化实际上就是对AI_CHN_ATTR_S 的参数进行设置、然后调用RK_MPI_AENC_CreateChn设置AENC模块伪代码如下：

AENC_CHN_ATTR_S aenc_attr;

aenc_attr.enCodecType = RK_CODEC_TYPE_AAC;

aenc_attr.u32Bitrate = 64000;

aenc_attr.u32Quality = 1;

aenc_attr.stAencAAC.u32Channels = 2;

aenc_attr.stAencAAC.u32SampleRate = 48000;

ret = RK_MPI_AENC_CreateChn(AENC_CHN, &aenc_attr);

if (ret)

{
        printf("Create AENC[0] failed! ret=%d\n", ret);

        return -1;

 }
else
{
        printf("Create AENC[0] success!\n");
}

3.1.3.绑定 AI 模块和 AENC 模块

分别创建两个MPP_CHN_S结构体，分别是AI模块的MPP_CHN_S和AENC模块的MPP_CHN_S，创建完成之后则用RK_MPI_SYS_Bind对两个模块进行绑定

MPP_CHN_S ai_mpp_chn_s;

ai_mpp_chn_s.enModId = RK_ID_AI;

ai_mpp_chn_s.s32ChnId = 0;



MPP_CHN_S aenc_mpp_chn_s;

aenc_mpp_chn_s.enModId = RK_ID_AENC;

aenc_mpp_chn_s.s32ChnId = 0;

ret = RK_MPI_SYS_Bind(&ai_mpp_chn_s, &aenc_mpp_chn_s);

if (ret)

 {
        printf("RK_MPI_SYS_Bind Failed....\n");
 }
else
{
        printf("RK_MPI_SYS_Bind Success....\n");
}

3.1.4.多线程获取每一帧 AAC 码流

开启一个线程去采集每一帧AENC模块的数据，使用的API是RK_MPI_SYS_GetMediaBuffer ， 模块ID是RK_ID_AENC，通道号ID是AENC创建的通道ID号**。这里需要注意的是，要进行两层写入。第一层要进行** adts header 头部的写入，第二层则需要进行 adts es 流的写入

....................................................

While(1)

{

 mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_AENC, AENC_CHN, -1);

 if (!mb)

 {
        printf("Get Aenc_Buffer break...\n");
        break;
 }

 ...................................

 fwrite(aac_header, 1, 7, aac_file); //对每一帧AAC码流写入adts_header头部

 fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb), aac_file); //写入每一帧AAC的ES码流

}

.......................................................

3.1.5.每个 AAC 码流添加 ADTSHeader 头部

在写入AACES码流前需要对其进行ADTS Header的封装，adts header头部分为：adts_fixed_header和adts_variable_header。在对其写入的时候需要把这两个头部都一并写到码流上面。具体的写入格式以下面两张表(adts_fixed_header和adts_variable_header)作为参考

(adts_fixed_header) (adts_variable_header)

根据上面两张表的信息，RK官方封装了一套写入AAC的方法，下面就是封装的具体方法。

typedef struct AacFreqIdx_

{

    RK_S32 u32SmpRate;

    RK_U8 u8FreqIdx;

} AacFreqIdx;

AacFreqIdx AacFreqIdxTbl[13] = {{96000, 0}, {88200, 1}, {64000, 2}, {48000, 3}, {44100, 4}, {32000, 5}, {24000, 6}, {22050, 7}, {16000, 8}, {12000, 9}, {11025, 10}, {8000, 11}, {7350, 12}};

static void GetAdtsHeader(RK_U8 *pu8AdtsHdr, RK_S32 u32SmpleRate, RK_U8 u8Channel,

                          RK_U32 u32DataLen)

{

    RK_U8 u8FreqIdx = 0;

    for (int i = 0; i < 13; i++)

    {

        if (u32SmlpRate == AacFreqIdxTbl[i].u32SmpRate)

        {

            u8FreqIdx = AacFreqIdxTbl[i].u8FreqIdx;

            break;

        }

    }



    RK_U32 u32PacketLen = u32DataLen + 7;

    pu8AdtsHdr[0] = 0xFF;    //主要是写入syncword同步字节的前8位

    pu8AdtsHdr[1] = 0xF1;   //主要是写入syncword同步字节的后4位,并且设置ID号、layer、protection_absent

    pu8AdtsHdr[2] = ((AAC_PROFILE_LOW) << 6) + (u8FreqIdx << 2) + (u8Channel >> 2); //设置音频profile、sample_rate_index、声道数

    pu8AdtsHdr[3] = (((u8Channel & 3) << 6) + (u32PacketLen >> 11)); //设置声道数，original_copy，home，copyright_identification_bit、copyright_identification_start、aac_frame_length

pu8AdtsHdr[4] = ((u32PacketLen & 0x7FF) >> 3);  //设置aac_frame_length+adts_buffer_fullness

    pu8AdtsHdr[5] = (((u32PacketLen & 7) << 5) + 0x1F);//设置adts_buffer_fullness + number_of_raw_data_blocks_in_frame

    pu8AdtsHdr[6] = 0xFC; //设置 number_of_raw_data_blocks_in_frame

}

上面这个方法需要传入四个参数，分别是：

第一个参数pu8AdtsHdr **：**需要处理输出的字符串

第二个参数u32SampleRate ： 音频的采样率(根据音频采样率去查找对应的采样率索引，这里的索引是AacFreqIdx)

第三个参数u8Channel **：**音频通道数

第四个参数u32DataLen **：**每一帧aac码流的长度(这里需要注意的是，在写入AAC码流的时候需要把每个AAC长度+7，因为头部是adts的头部是7个字节)

设置完成之后，就要对每个码流进行7个字节头部的写入。

fwrite(aac_header, 1, 7, aac_file); //对每一帧AAC码流写入adts_header头部

3.1.6.写入具体每一帧 AAC 的 ES 码流

在写入AAC头部之后，就可以写入每一帧具体的AAC的ES码流

..................................................

fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb), aac_file); //写入每一帧AAC的ES码流

....................................................

3.2 代码

#include <assert.h>
#include <fcntl.h>
#include <getopt.h>
#include <pthread.h>
#include <signal.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <unistd.h>
#include <string.h>

// RKMedia SDK头文件，多媒体音视频基础API
#include "include/rkmedia/rkmedia_api.h"
// RKMedia缓冲区操作相关API
#include "include/rkmedia/rkmedia_buffer.h"
// RKMedia通用枚举、结构体定义
#include "include/rkmedia/rkmedia_common.h"
// 去除重复包含的rkmedia_api.h，避免冗余警告

// 音频采集硬件设备节点，hw:0,0对应板载ES8311声卡，替换default提升兼容性
#define AUDIO_PATH "hw:0,0"
// AI音频采集通道号，RV1126单麦场景固定使用通道0
#define AI_CHN 0
// AAC硬件编码通道号，独立编码通道0
#define AENC_CHN 0
// AAC-LC低复杂度编码标准，日常录音通用profile
#define AAC_PROFILE_LOW 1

// 全局退出标记，用于Ctrl+C优雅停止采集、释放资源
static int g_exit_flag = 0;

/**
 * @brief AAC采样率与ADTS头部freq_idx映射结构体
 * @u32SampleRate 音频采样率数值
 * @u8FreqIdx ADTS头部需要填入的采样率索引值
 */
typedef struct AacFreqIdx_
{
    RK_S32 u32SampleRate;
    RK_U8 u8FreqIdx;
} AacFreqIdx;

/**
 * @brief 13档标准AAC采样率查表数组，ADTS头生成时匹配索引
 */
AacFreqIdx AacFreqIdxTbl[13] = {
    {96000, 0}, {88200, 1}, {64000, 2}, {48000, 3},
    {44100, 4}, {32000, 5}, {24000, 6}, {22050, 7},
    {16000, 8}, {12000, 9}, {11025, 10}, {8000, 11}, {7350, 12}
};

/**
 * @brief Ctrl+C中断信号捕获回调函数
 * @param sig 触发的信号编号，SIGINT对应键盘Ctrl+C
 * @desc 收到中断后置全局退出标记，线程与主线程检测后有序释放资源
 */
void sigint_handler(int sig)
{
    if (sig == SIGINT)
    {
        printf("\n[INFO] Receive Ctrl+C signal, stop recording and release resource...\n");
        g_exit_flag = 1;
    }
}

/**
 * @brief 生成AAC标准7字节ADTS头部
 * @param pu8AdtsHdr [OUT] 输出7字节ADTS头缓冲区
 * @param u32SampleRate [IN] 当前音频采样率
 * @param u8Channel [IN] 声道数量(1单声道/2双声道)
 * @param u32DataLen [IN] 单帧裸AAC码流数据长度
 * @desc 纯AAC裸码流无文件头，播放器无法识别，每帧必须拼接ADTS头才能正常播放
 */
static void GetAdtsHeader(RK_U8 *pu8AdtsHdr, RK_S32 u32SampleRate, RK_U8 u8Channel,
                          RK_U32 u32DataLen)
{
    RK_U8 u8FreqIdx = 0;
    // 遍历查表，匹配当前采样率对应的ADTS索引
    for (int i = 0; i < 13; i++)
    {
        if (u32SampleRate == AacFreqIdxTbl[i].u32SampleRate)
        {
            u8FreqIdx = AacFreqIdxTbl[i].u8FreqIdx;
            break;
        }
    }

    // ADTS单帧总长度 = 7字节头部 + AAC裸数据长度
    RK_U32 u32PacketLen = u32DataLen + 7;
    pu8AdtsHdr[0] = 0xFF;                                                           // ADTS同步字高8bit，播放器识别帧起始标志
    pu8AdtsHdr[1] = 0xF1;                                                           // 同步字低4bit + 编码层标识、无校验位
    pu8AdtsHdr[2] = ((AAC_PROFILE_LOW) << 6) + (u8FreqIdx << 2) + (u8Channel >> 2); // AAC编码规格、采样率索引、声道高2位
    pu8AdtsHdr[3] = (((u8Channel & 3) << 6) + (u32PacketLen >> 11));                // 声道低2位 + 帧总长度高2bit
    pu8AdtsHdr[4] = ((u32PacketLen & 0x7FF) >> 3);                                  // 帧总长度中间8bit
    pu8AdtsHdr[5] = (((u32PacketLen & 7) << 5) + 0x1F);                             // 帧总长度低3bit + 缓冲区满值占位
    pu8AdtsHdr[6] = 0xFC;                                                           // 单帧原始数据块数量，固定1块
}

/**
 * @brief AAC码流读取子线程
 * @param args 线程入参，本程序未使用
 * @return NULL 线程正常退出返回空指针，消除C++无返回值编译警告
 * @desc 后台循环读取硬件AAC编码输出码流，拼接ADTS头部写入本地.aac文件
 */
void *get_audio_aenc_thread(void *args)
{
    // 设置分离线程：线程退出后系统自动回收栈资源，主线程无需pthread_join等待
    pthread_detach(pthread_self());
    // 二进制读写模式打开AAC文件，不存在则创建，存在则覆盖
    FILE *aac_file = fopen("test_capture.aac", "w+");
    // 文件打开合法性校验，无写入权限/磁盘满时直接退出线程，避免空指针崩溃
    if (NULL == aac_file)
    {
        printf("[ERROR] Open test_capture.aac failed! No write permission?\n");
        return NULL;
    }

    MEDIA_BUFFER mb;       // RKMedia媒体缓冲区，承载一帧AAC编码码流
    RK_U8 aac_header[7];   // 存储单帧7字节ADTS头部

    // 用全局退出标记替代永久死循环，收到Ctrl+C后自动跳出循环
    while (0 == g_exit_flag)
    {
        // 阻塞获取AENC编码通道缓冲区，-1代表永久阻塞，无码流时线程休眠不占用CPU
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_AENC, AENC_CHN, -1);
        if (!mb)
        {
            printf("[ERROR] RK_MPI_SYS_GetMediaBuffer break....\n");
            break;
        }
        printf("[INFO] Get AAC_Buffer success...\n");
        // 根据当前音频参数生成对应ADTS头部
        GetAdtsHeader(aac_header, 48000, 2, RK_MPI_MB_GetSize(mb));
        // 先写入7字节ADTS帧头
        fwrite(aac_header, 1, 7, aac_file);
        // 再写入裸AAC二进制码流
        fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb), aac_file);
        // 【强制必须调用】释放媒体缓冲区，SDK缓冲池有数量上限，不释放会卡死采集、内存泄漏
        RK_MPI_MB_ReleaseBuffer(mb);
    }
    // 循环退出，刷新文件缓存并关闭文件，防止音频数据残留在内存丢失
    fclose(aac_file);
    printf("[INFO] AAC file write flush complete.\n");
    // 线程函数标准返回，彻底消除no return编译警告
    return NULL;
}

/**
 * @brief 程序主函数，RKMedia音频采集+硬件AAC编码主流程
 * @param argc 命令行参数个数
 * @param argv 命令行参数数组
 * @return int 程序退出码，0正常退出，负数初始化失败
 * @flow RKMedia初始化 → AI声卡采集配置 → AAC编码器创建 → AI绑定AENC编码通道 → 启动码流读取线程 → 等待退出信号 → 有序释放全部媒体资源
 */
int main(int argc, char *argv[])
{
    int ret; // 存储所有RKMedia API返回值，0代表执行成功，非0为错误码

    // 注册Ctrl+C中断信号处理函数，捕获键盘退出指令
    signal(SIGINT, sigint_handler);

    // ========== 步骤1：RKMedia多媒体框架全局初始化【所有音视频API调用前置必备】 ==========
    ret = RK_MPI_SYS_Init();
    if (ret)
    {
        printf("[ERROR] RK_MPI_SYS_Init failed, ret=%d\n", ret);
        return -1;
    }
    printf("[INFO] RKMedia system init success...\n");

    // ========== 步骤2：AI音频采集通道参数配置 ==========
    AI_CHN_ATTR_S ai_chn_s;
    // 清空结构体内存，消除栈内随机垃圾参数导致声卡配置异常
    memset(&ai_chn_s, 0, sizeof(AI_CHN_ATTR_S));
    // 指定ALSA声卡硬件节点，强转const字符串消除C++常量指针转换警告
    ai_chn_s.pcAudioNode = (char *)AUDIO_PATH;
    ai_chn_s.u32SampleRate = 48000;                // 麦克风硬件采样率48kHz，匹配ES8311声卡
    ai_chn_s.u32NbSamples = 1024;                  // 单次DMA传输采样点数，硬件DMA缓冲区大小
    ai_chn_s.u32Channels = 2;                      // 双声道立体声采集
    ai_chn_s.enSampleFormat = RK_SAMPLE_FMT_S16;   // 音频格式：16bit有符号小端PCM，对应ffplay s16le
    ai_chn_s.enAiLayout = AI_LAYOUT_NORMAL;        // 标准录音布局，无特殊混音处理
    // 下发采集参数到底层声卡驱动
    ret = RK_MPI_AI_SetChnAttr(AI_CHN, &ai_chn_s);
    if (ret)
    {
        printf("[ERROR] RK_MPI_AI_SetChnAttr failed, ret=%d\n", ret);
        goto RES_RELEASE; // 初始化失败直接跳转到资源释放流程
    }
    printf("[INFO] RK_MPI_AI_SetChnAttr success...\n");

    // 使能AI音频硬件通道，初始化ALSA采集流
    ret = RK_MPI_AI_EnableChn(AI_CHN);
    if (ret)
    {
        printf("[ERROR] RK_MPI_AI_EnableChn failed, ret=%d\n", ret);
        goto RES_RELEASE;
    }
    printf("[INFO] RK_MPI_AI_EnableChn success...\n");

    // ========== 步骤3：AAC硬件编码通道创建与参数配置 ==========
    AENC_CHN_ATTR_S aenc_chn_attrs;
    // 清空编码器结构体，避免垃圾参数导致编码启动失败
    memset(&aenc_chn_attrs, 0, sizeof(AENC_CHN_ATTR_S));
    aenc_chn_attrs.enCodecType = RK_CODEC_TYPE_AAC; // 编码类型：AAC硬件编码器
    aenc_chn_attrs.u32Bitrate = 64000;              // 双声道AAC码率64kbps，人声录音清晰度平衡
    aenc_chn_attrs.u32Quality = 1;                   // 编码质量档位，1为平衡模式
    aenc_chn_attrs.stAencAAC.u32Channels = 2;         // 编码声道与采集声道统一双声道
    aenc_chn_attrs.stAencAAC.u32SampleRate = 48000;  // 编码采样率与声卡采集48kHz对齐
    // 创建AAC硬件编码通道
    ret = RK_MPI_AENC_CreateChn(AENC_CHN, &aenc_chn_attrs);
    if (ret)
    {
        printf("[ERROR] RK_MPI_AENC_CreateChn failed, ret=%d\n", ret);
        goto RES_RELEASE;
    }
    printf("[INFO] RK_MPI_AENC_CreateChn success...\n");

    // ========== 步骤4：媒体通道绑定 AI采集 → AENC编码器 ==========
    // 定义AI采集通道媒体句柄
    MPP_CHN_S ai_mpp_chn_s;
    ai_mpp_chn_s.enModId = RK_ID_AI;
    ai_mpp_chn_s.s32ChnId = AI_CHN;
    // 定义AAC编码通道媒体句柄
    MPP_CHN_S aenc_mpp_chn_s;
    aenc_mpp_chn_s.enModId = RK_ID_AENC;
    aenc_mpp_chn_s.s32ChnId = AENC_CHN;
    // RKMedia内部数据流绑定：采集到的PCM数据自动转发给编码器，无需软件拷贝中转，低CPU占用
    ret = RK_MPI_SYS_Bind(&ai_mpp_chn_s, &aenc_mpp_chn_s);
    if (ret)
    {
        printf("[ERROR] RK_MPI_SYS_Bind failed, ret=%d\n", ret);
        goto RES_RELEASE;
    }
    printf("[INFO] RK_MPI_SYS_Bind success...\n");

    // ========== 步骤5：启动AAC码流读取后台线程 ==========
    pthread_t pid;
    pthread_create(&pid, NULL, get_audio_aenc_thread, NULL);

    // 主线程阻塞休眠循环，检测全局退出标记，不占用CPU资源
    while (0 == g_exit_flag)
    {
        sleep(2);
    }

    // ========== 统一资源释放入口，正常退出/初始化失败都会执行 ==========
RES_RELEASE:
    printf("\n[INFO] Start release all media resource...\n");
    // 解绑AI采集与AAC编码通道数据流
    RK_MPI_SYS_UnBind(&ai_mpp_chn_s, &aenc_mpp_chn_s);
    // 销毁AAC硬件编码通道，释放编码硬件资源
    RK_MPI_AENC_DestroyChn(AENC_CHN);
    // 关闭AI声卡采集硬件通道，释放声卡占用
    RK_MPI_AI_DisableChn(AI_CHN);
    // 销毁RKMedia全局框架，释放SDK全部内存、句柄资源
    RK_MPI_SYS_Exit();
    printf("[INFO] All resource release done, program exit.\n");

    return 0;
}

很多在用 RV1126 做音频采集时，会踩一个大坑：直接输出的 AAC 裸码流播放器打不开，必须加上 ADTS 帧头才行。下面我把完整代码拆成 4 大块，用大白话讲清楚每一段到底在干嘛，零基础也能看懂。

3.2.1.采样率对照表 AacFreqIdx 结构体 + AacFreqIdxTbl 数组

完整代码片段

// 定义采样率和ADTS头部索引的对应结构
typedef struct AacFreqIdx_
{
    RK_S32 u32SampleRate;
    RK_U8 u8FreqIdx;
} AacFreqIdx;

// 行业标准13档AAC采样率映射表
AacFreqIdx AacFreqIdxTbl[13] = {
    {96000, 0}, {88200, 1}, {64000, 2}, {48000, 3},
    {44100, 4}, {32000, 5}, {24000, 6}, {22050, 7},
    {16000, 8}, {12000, 9}, {11025, 10}, {8000, 11}, {7350, 12}
};

1.先说结构体 AacFreqIdx_ 这个结构体只有两个成员，就是做 "配对记录" 用的：

• u32SampleRate：我们录音用的采样率，比如咱们板子用的 48000；
• u8FreqIdx：ADTS 头部规定的索引编号，不同采样率对应固定数字。 举个例子：48000 采样率，对应的索引数字就是 3。

2.数组 AacFreqIdxTbl[13] AAC 标准一共规定了 13 种合法采样率，这个数组就是一张对照表，把每一个采样率和它专属的索引一一存起来。 后面生成 ADTS 头部的时候，程序会拿着我们设置的 48000，遍历这张表找到数字 3，填进头部固定位置。 要是没有这张表，程序根本不知道 48kHz 该填什么数字，播放器读到错误索引就直接无法解码音频。

3.2.2.生成 AAC 播放头函数 static void GetAdtsHeader

完整代码片段

static void GetAdtsHeader(RK_U8 *pu8AdtsHdr, RK_S32 u32SampleRate, RK_U8 u8Channel,
                          RK_U32 u32DataLen)
{
    RK_U8 u8FreqIdx = 0;
    // 循环查表，拿到当前采样率对应的索引
    for (int i = 0; i < 13; i++)
    {
        if (u32SampleRate == AacFreqIdxTbl[i].u32SampleRate)
        {
            u8FreqIdx = AacFreqIdxTbl[i].u8FreqIdx;
            break;
        }
    }

    // 一整帧AAC总长度 = 7字节头部 + 音频数据长度
    RK_U32 u32PacketLen = u32DataLen + 7;
    pu8AdtsHdr[0] = 0xFF;
    pu8AdtsHdr[1] = 0xF1;
    pu8AdtsHdr[2] = ((AAC_PROFILE_LOW) << 6) + (u8FreqIdx << 2) + (u8Channel >> 2);
    pu8AdtsHdr[3] = (((u8Channel & 3) << 6) + (u32PacketLen >> 11));
    pu8AdtsHdr[4] = ((u32PacketLen & 0x7FF) >> 3);
    pu8AdtsHdr[5] = (((u32PacketLen & 7) << 5) + 0x1F);
    pu8AdtsHdr[6] = 0xFC;
}

1. 这个函数是整个代码里最关键的工具函数 ，解决一个核心问题：RKMedia 硬件编码器输出的是「裸 AAC 码流」，电脑播放器、手机都识别不了，必须给每一帧音频前面拼 7 个字节的 ADTS 头部，才能变成通用.aac文件。

2. 入参分别是什么

   • pu8AdtsHdr：输出缓冲区，我们生成好的 7 字节头部会存在这里；
   • u32SampleRate：当前录音采样率（我们固定 48000）；
   • u8Channel：声道数，双声道填 2；
   • u32DataLen：硬件编码输出的这一段 AAC 数据有多少字节。

3. 内部执行流程 第一步循环遍历上面的采样率对照表，拿到 48000 对应的索引 3； 第二步计算完整帧长度：7 字节头部 + 音频数据长度； 后面 7 行分别填充 ADTS 头部每一位规范字段：同步标记、编码规格、采样率索引、声道、单帧总长度。 不用深究每一位二进制运算，只要记住：每读取一帧 AAC 码流，必须先调用这个函数生成头，先写头再写音频数据，文件才能正常播放。

3.2.3.AAC 码流读取线程 get_audio_aenc_thread

完整代码片段

void *get_audio_aenc_thread(void *args)
{
    // 分离线程，主线程不用等待回收
    pthread_detach(pthread_self());
    // 新建aac文件，不存在自动创建，存在覆盖旧内容
    FILE *aac_file = fopen("test_capture.aac", "w+");
    // 判断文件是否打开成功，避免无权限崩溃
    if (NULL == aac_file)
    {
        printf("[错误] 创建音频文件失败，检查目录写入权限\n");
        return NULL;
    }

    MEDIA_BUFFER mb;
    RK_U8 aac_header[7];

    // 全局标记控制循环，按下Ctrl+C就停止采集
    while (0 == g_exit_flag)
    {
        // 阻塞等待硬件编码输出AAC数据，没数据就休眠不占CPU
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_AENC, AENC_CHN, -1);
        if (!mb)
        {
            printf("[提示] 编码缓冲区读取中断\n");
            break;
        }
        printf("[正常] 获取到一帧AAC音频数据\n");
        // 生成7字节ADTS播放头
        GetAdtsHeader(aac_header, 48000, 2, RK_MPI_MB_GetSize(mb));
        // 先写入头部，再写入AAC裸数据
        fwrite(aac_header, 1, 7, aac_file);
        fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb), aac_file);
        // 重点！缓冲区必须释放，不释放会卡死采集
        RK_MPI_MB_ReleaseBuffer(mb);
    }
    // 循环退出，把缓存数据全部写入磁盘，关闭文件
    fclose(aac_file);
    printf("[完成] 音频文件保存完毕\n");
    return NULL;
}

1. 为什么要单独开一个线程？ 主线程要负责初始化硬件、等待退出指令，如果把读取音频的循环放在主线程，程序会卡死在录音循环里，无法响应 Ctrl+C 停止信号。单独开线程专门做「读码流、写文件」，分工更清晰。

2. 线程开头 pthread_detach(pthread_self()); 分离线程设置，意思是这个线程结束后，系统自动清理它占用的内存，主线程不用额外写代码等待线程结束，简化代码。

3. 文件操作逻辑 用w+模式打开test_capture.aac，板子/tmp目录有写入权限，运行后就能在同目录生成音频文件；增加判空是防止目录只读、磁盘满导致程序直接崩溃。

4. 核心采集循环

   • RK_MPI_SYS_GetMediaBuffer：阻塞等待硬件 AAC 编码器输出数据，没有音频时线程休眠，不会疯狂占用 CPU；
   • 拿到一帧数据后，先调用上面讲的GetAdtsHeader生成播放头；
   • 先写 7 字节头，再写硬件输出的 AAC 数据；
   • RK_MPI_MB_ReleaseBuffer(mb) 这一行绝对不能删！RKMedia 缓冲区数量有限，不释放几秒钟就会耗尽缓冲区，录音直接卡死。

5. 退出收尾 按下 Ctrl+C 后全局标记g_exit_flag变成 1，循环跳出，执行fclose把内存里缓存的音频全部写到磁盘，防止录音文件残缺损坏。最后 return NULL 消除编译器警告。

3.2.4.主函数 main 整体流程拆解

完整代码片段

int main(int argc, char *argv[])
{
    int ret;
    // 捕获Ctrl+C停止信号
    signal(SIGINT, sigint_handler);

    // 1. 初始化RKMedia整个多媒体框架，所有音视频接口前置操作
    ret = RK_MPI_SYS_Init();
    if (ret)
    {
        printf("[错误] RKMedia框架初始化失败, 错误码=%d\n", ret);
        return -1;
    }
    printf("[正常] RKMedia初始化完成\n");

    // 2. 配置麦克风AI采集通道
    AI_CHN_ATTR_S ai_chn_s;
    memset(&ai_chn_s, 0, sizeof(AI_CHN_ATTR_S));
    ai_chn_s.pcAudioNode = (char *)AUDIO_PATH;
    ai_chn_s.u32SampleRate = 48000;
    ai_chn_s.u32NbSamples = 1024;
    ai_chn_s.u32Channels = 2;
    ai_chn_s.enSampleFormat = RK_SAMPLE_FMT_S16;
    ai_chn_s.enAiLayout = AI_LAYOUT_NORMAL;
    ret = RK_MPI_AI_SetChnAttr(AI_CHN, &ai_chn_s);
    if (ret)
    {
        printf("[错误] AI通道参数配置失败, 错误码=%d\n", ret);
        goto RES_RELEASE;
    }
    printf("[正常] AI采集参数配置完成\n");

    ret = RK_MPI_AI_EnableChn(AI_CHN);
    if (ret)
    {
        printf("[错误] AI通道使能失败, 错误码=%d\n", ret);
        goto RES_RELEASE;
    }
    printf("[正常] AI麦克风通道开启成功\n");

    // 3. 配置硬件AAC编码通道
    AENC_CHN_ATTR_S aenc_chn_attrs;
    memset(&aenc_chn_attrs, 0, sizeof(AENC_CHN_ATTR_S));
    aenc_chn_attrs.enCodecType = RK_CODEC_TYPE_AAC;
    aenc_chn_attrs.u32Bitrate = 64000;
    aenc_chn_attrs.u32Quality = 1;
    aenc_chn_attrs.stAencAAC.u32Channels = 2;
    aenc_chn_attrs.stAencAAC.u32SampleRate = 48000;
    ret = RK_MPI_AENC_CreateChn(AENC_CHN, &aenc_chn_attrs);
    if (ret)
    {
        printf("[错误] AAC编码器创建失败, 错误码=%d\n", ret);
        goto RES_RELEASE;
    }
    printf("[正常] AAC硬件编码器创建完成\n");

    // 4. 把麦克风采集通道和AAC编码器绑定
    MPP_CHN_S ai_mpp_chn_s;
    ai_mpp_chn_s.enModId = RK_ID_AI;
    ai_mpp_chn_s.s32ChnId = AI_CHN;
    MPP_CHN_S aenc_mpp_chn_s;
    aenc_mpp_chn_s.enModId = RK_ID_AENC;
    aenc_mpp_chn_s.s32ChnId = AENC_CHN;
    ret = RK_MPI_SYS_Bind(&ai_mpp_chn_s, &aenc_mpp_chn_s);
    if (ret)
    {
        printf("[错误] 采集与编码通道绑定失败, 错误码=%d\n", ret);
        goto RES_RELEASE;
    }
    printf("[正常] AI采集通道绑定AAC编码器成功\n");

    // 5. 启动读取AAC码流的子线程
    pthread_t pid;
    pthread_create(&pid, NULL, get_audio_aenc_thread, NULL);

    // 主线程休眠循环，等待Ctrl+C信号
    while (0 == g_exit_flag)
    {
        sleep(2);
    }

    // 统一释放所有硬件、SDK资源
RES_RELEASE:
    printf("\n[提示] 开始释放所有音视频资源\n");
    RK_MPI_SYS_UnBind(&ai_mpp_chn_s, &aenc_mpp_chn_s);
    RK_MPI_AENC_DestroyChn(AENC_CHN);
    RK_MPI_AI_DisableChn(AI_CHN);
    RK_MPI_SYS_Exit();
    printf("[完成] 资源全部释放，程序退出\n");
    return 0;
}

整个 main 函数就是一套固定流水线：初始化框架 → 打开麦克风 → 创建 AAC 编码器 → 把采集和编码连起来 → 启动写文件线程 → 等待停止信号 → 关闭所有硬件释放资源。

1. 开头信号注册 signal(SIGINT, sigint_handler); 捕获键盘 Ctrl+C，按下后修改全局g_exit_flag标记，线程和主线程都会收到停止指令，不会暴力终止程序导致音频文件损坏、声卡一直被占用。

2. 第一步：RK_MPI_SYS_Init () 必须放在所有 RKMedia 接口最前面，相当于打开多媒体 SDK 的总开关，不初始化后面所有采集、编码接口全部失效，拿不到音频数据。

3. 第二步：AI 麦克风采集通道配置 这一段用来告诉板子声卡参数：48000 采样率、双声道、16 位音频格式、声卡硬件节点hw:0,0。

   • memset清空结构体：防止栈内存里的随机垃圾参数干扰声卡配置；
   • RK_MPI_AI_SetChnAttr：把我们写好的采样参数下发给声卡驱动；
   • RK_MPI_AI_EnableChn：真正打开麦克风硬件，开始接收外界声音。

4. 第三步：AAC 硬件编码器创建 RV1126 自带硬件 AAC 编码器，不用 CPU 软编码，占用资源极低。这里配置编码规格：64kbps 码率、双声道 48kHz，和麦克风采集参数必须完全对应，不然编码会报错。 RK_MPI_AENC_CreateChn 执行后，硬件编码器就准备就绪。

5. 第四步：通道绑定 RK_MPI_SYS_Bind 这里是 RKMedia 的数据流核心：把麦克风（AI）输出的原始 PCM 声音，直接内部转发给 AAC 编码器（AENC），不需要我们在代码里拷贝音频数据，性能拉满。 简单理解：麦克风采集的数据自动流入编码器，全程不用软件中转。

6. 第五步：创建子线程 调用pthread_create启动前面第三部分讲的码流读取线程，后台自动保存 AAC 文件。

7. 主线程循环等待 主线程每 2 秒休眠一次，不占用 CPU，静静等待用户按下 Ctrl+C。

8. 末尾统一资源释放标签 RES_RELEASE 不管是初始化中途报错，还是正常按 Ctrl+C 退出，都会跳转到这里执行释放操作： 解绑采集编码通道 → 销毁 AAC 编码器 → 关闭麦克风声卡 → 关闭 RKMedia 总框架。 如果不做这一步，声卡会一直被程序占用，下次重新运行代码会打开麦克风失败，同时造成内存泄漏。

3.3 编译和执行

编译和执行的具体步骤在前面的博客里面都有提到

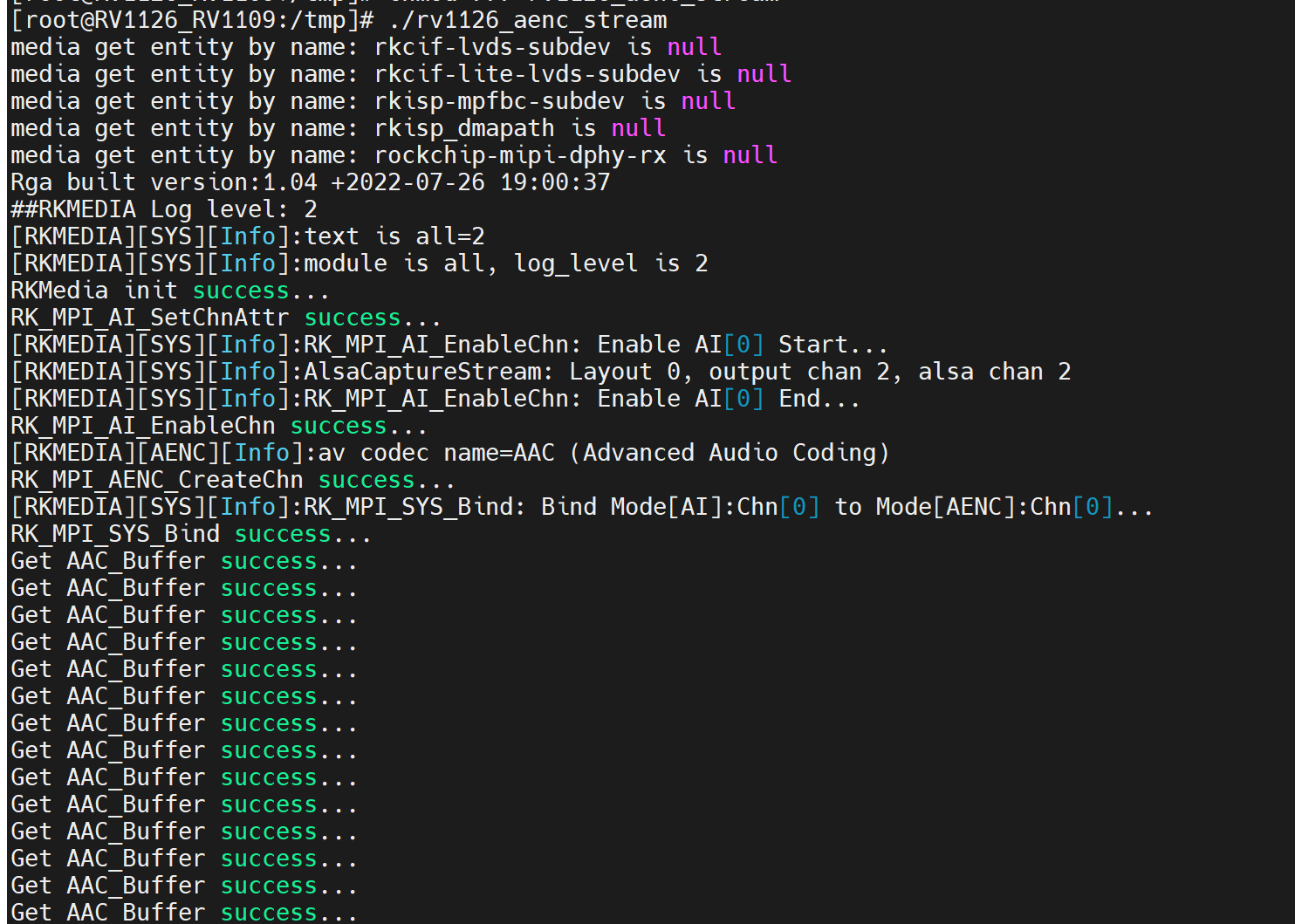

执行成功了，获取了aac文件

通过ffplay进行播放就可以

ffplay.exe aac文件名
