一、引言
在AURIX TC3xx系列微控制器的外设体系中，外设桥与端口模块扮演着连接CPU内核与外部世界的关键角色。从前面的文章我们已经了解到，SRI/FPI总线体系负责片内各模块的高速互联，而本文将聚焦于外设模块本身的核心架构------包括EVADC模拟转换器、GPT12定时器、CCU6比较捕获单元以及通信接口模块，同时深入讲解PORT端口的配置机制。
二、AURIX TC3xx外设架构概述
2.1 片上外设布局
AURIX TC3xx系列微控制器集成了丰富的外设资源，这些外设通过标准化的接口挂载在系统总线上。从芯片架构层面看，外设可分为以下几类：
- 高速通信外设：包括多达12路的CAN FD控制器、多通道FlexRay、Gigabit Ethernet MAC等。
- 精密模拟外设：以EVADC为代表，还包括EDSADC和DAC模块。
- 定时器/计数器外设：包括GTM、CCU6和GPT12。
- 通用串行接口：QSPI、UART、I2C、LIN等。
2.2 外设与总线的连接方式

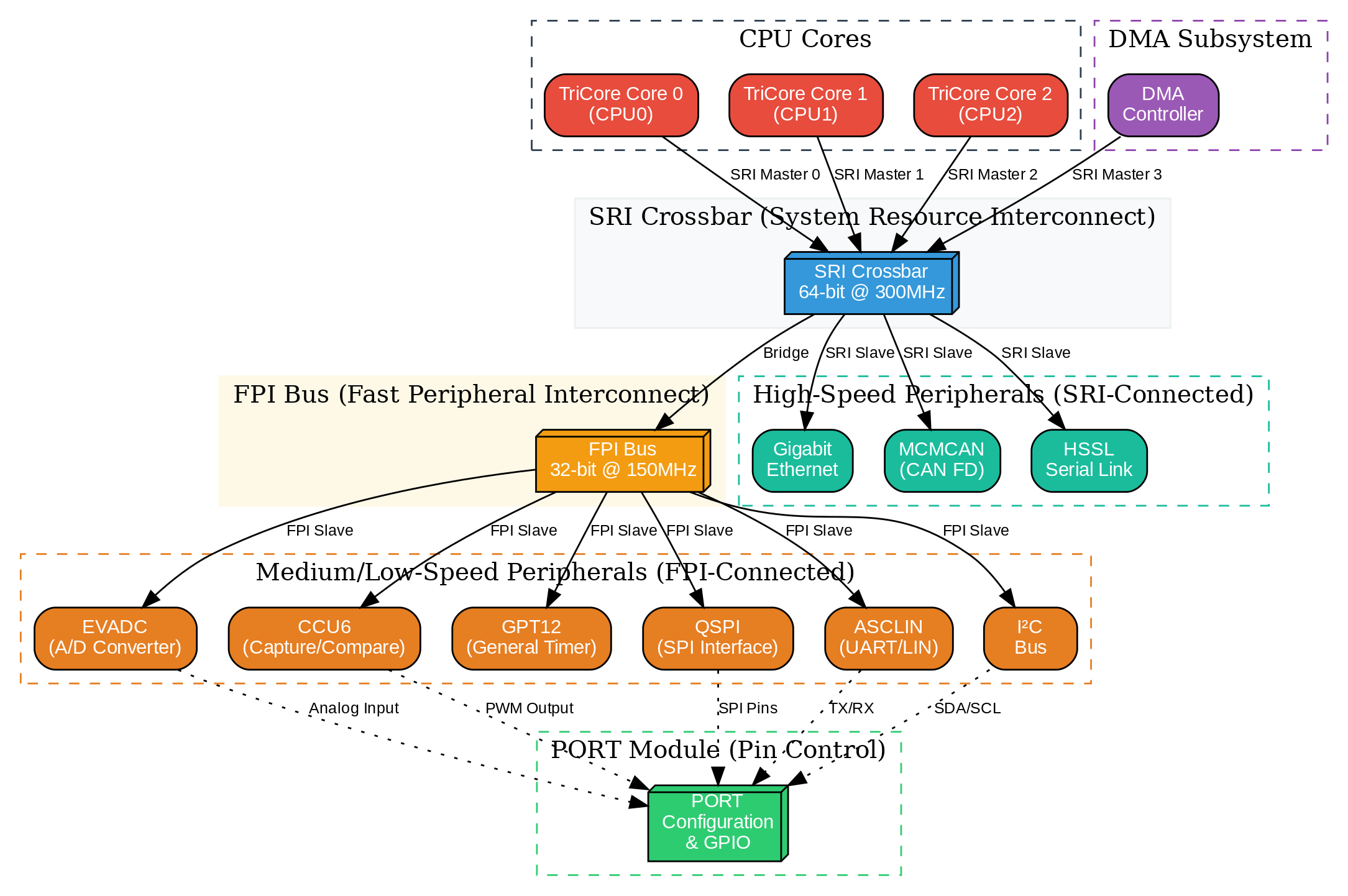

图2：AURIX TC3xx外设桥与总线互联架构 - SRI Crossbar与FPI总线的分层连接
AURIX TC3xx采用两级总线架构来连接外设：
第一层：SRI Crossbar - 连接CPU内核、高速DMA、Flash接口和高速外设的骨干网络。
第二层：FPI总线 - 负责连接SRI Crossbar与低速/中等速度的外设。
2.3 外设时钟域
AURIX TC3xx的外设时钟域设计非常灵活，主要涉及以下时钟：
- 外设基础时钟（fSPB）：FPI总线和大多数外设的参考时钟。
- 外设独立时钟：某些外设有自己独立的时钟输入。
- 触发时钟：定时器外设通常有专门的触发时钟输入。
三、EVADC模块深度解析
3.1 EVADC架构概述
EVADC（Enhanced Versatile Analog-to-Digital Converter）是AURIX TC3xx最核心的模拟外设之一。它采用逐次逼近寄存器（SAR）原理进行模数转换，具有多簇并行架构、灵活的通道配置和硬件安全特性。
图1：EVADC模块架构 - 包含Primary、Secondary和Fast Compare三个转换簇
图3：EVADC ADC内核框图 - SAR转换器与请求源的内部连接
3.2 三簇转换器架构
EVADC的三簇架构设计充分考虑了汽车电子的多样化需求：
- Primary转换簇：配备8:1模拟多路复用器，最短转换时间可达0.5µs以下，适合高速、高精度应用。
- Secondary转换簇：配备16:1模拟多路复用器，转换时间通常在1µs左右，适合需要更多通道数的应用。
- Fast Compare簇：单一通道设计，更新速率可达200ns以下，专为阈值比较设计。
3.3 转换组的配置
在EVADC中，Group（转换组）是最基本的编程单元。每个Group由请求源、通道队列和结果寄存器组成。

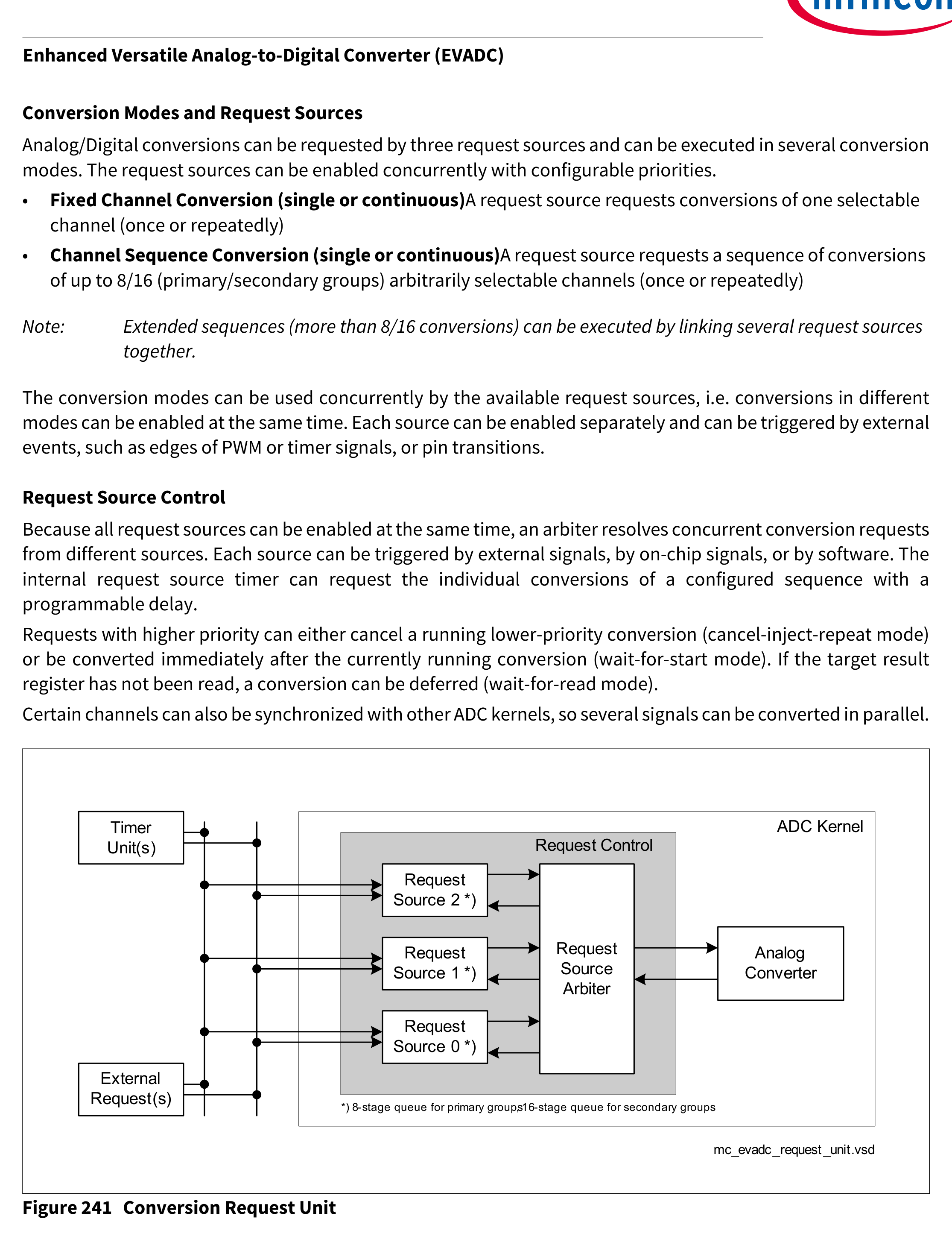

图5：EVADC转换请求单元 - 队列请求源、中断生成与触发机制
3.4 转换结果处理
EVADC提供灵活的结果处理机制：
- 独立结果寄存器
- 组结果寄存器
- 限值检查
- 数据过滤（FIR/IIR）

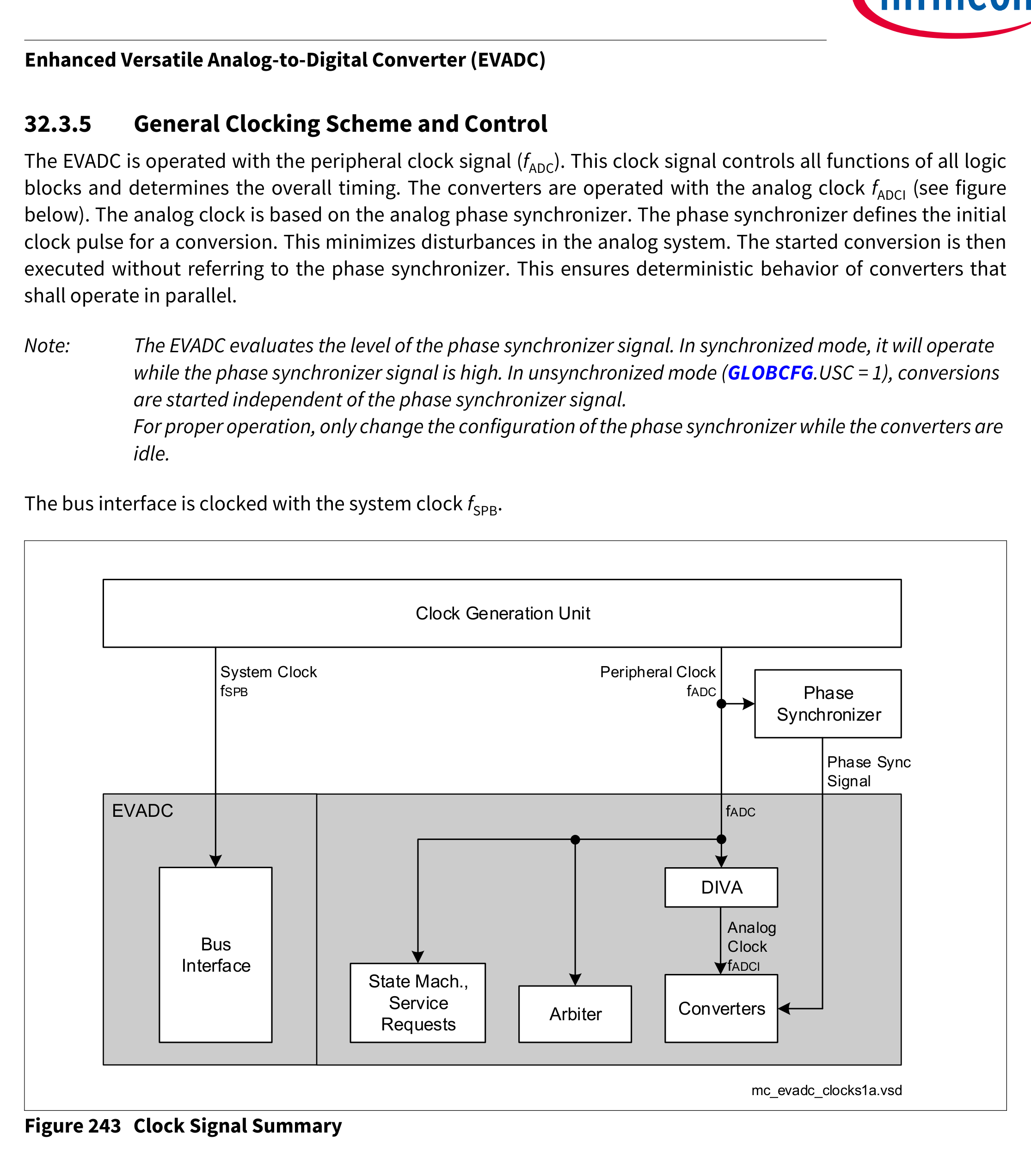

图4：EVADC时钟信号汇总 - 各时钟源与分频路径
3.5 安全特性
EVADC内置了丰富的安全特性：
- Broken Wire Detection：断线检测
- Multiplexer Test Mode：多路复用器测试
- Register Access Protection：寄存器访问保护
- Cancel-Inject-Restart模式：高优先级通道优先处理
四、GPT12通用定时器
4.1 GPT12模块架构
GPT12包含6个16位定时器单元（T2-T7），可灵活配置为不同的功能模式。

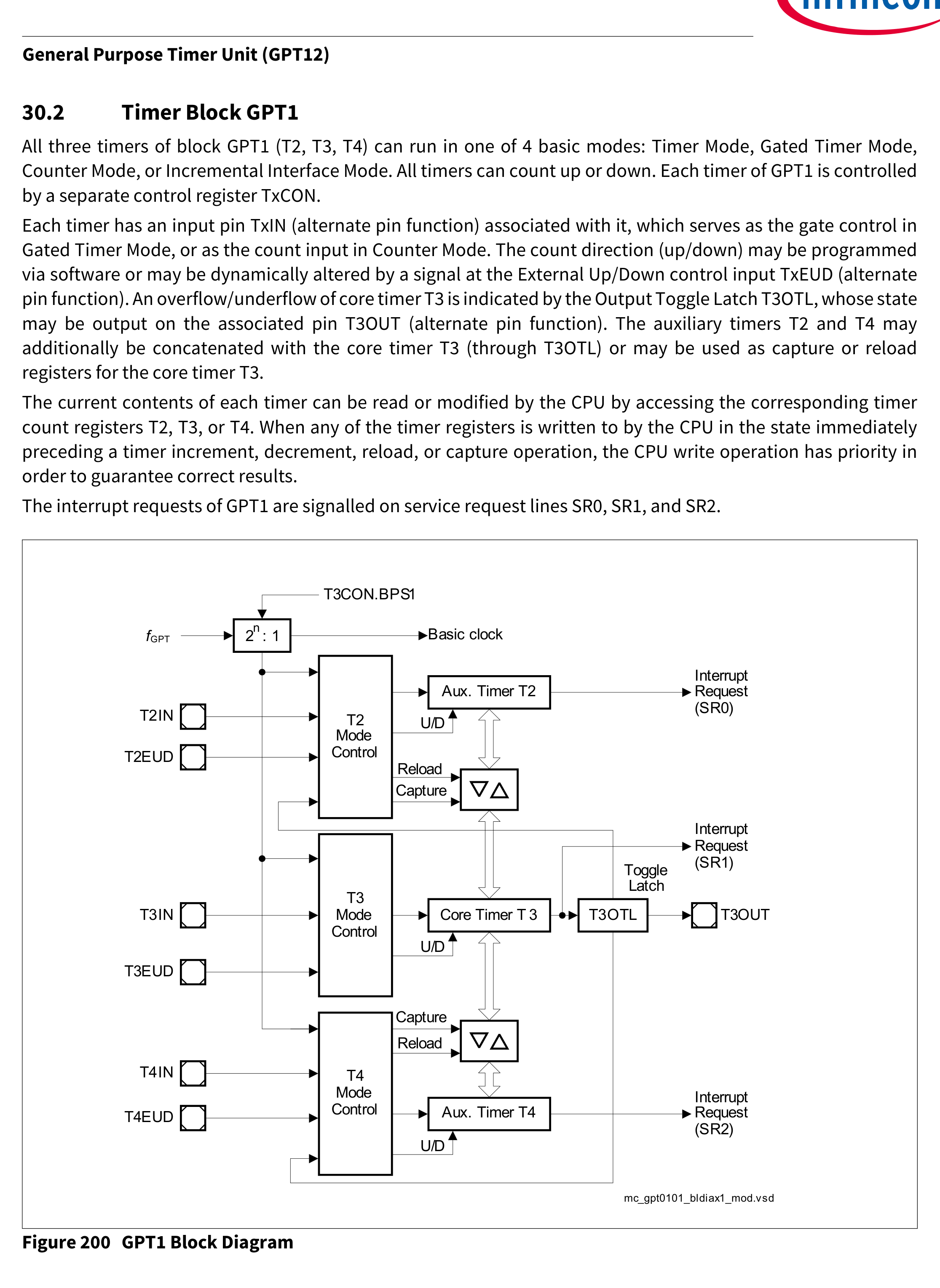

图6：GPT1定时器框图 - 核心定时器T3与辅助定时器的连接关系
4.2 工作模式
GPT12支持多种工作模式：
- 定时器模式：在内部时钟驱动下计数
- 计数器模式：对外部引脚的脉冲进行计数
- 增量编码器模式：配合增量编码器
4.3 输入捕获与输出比较
输入捕获 允许捕获外部事件发生的时刻；输出比较用于在特定时刻输出预定电平。
五、CCU6模块深度解析

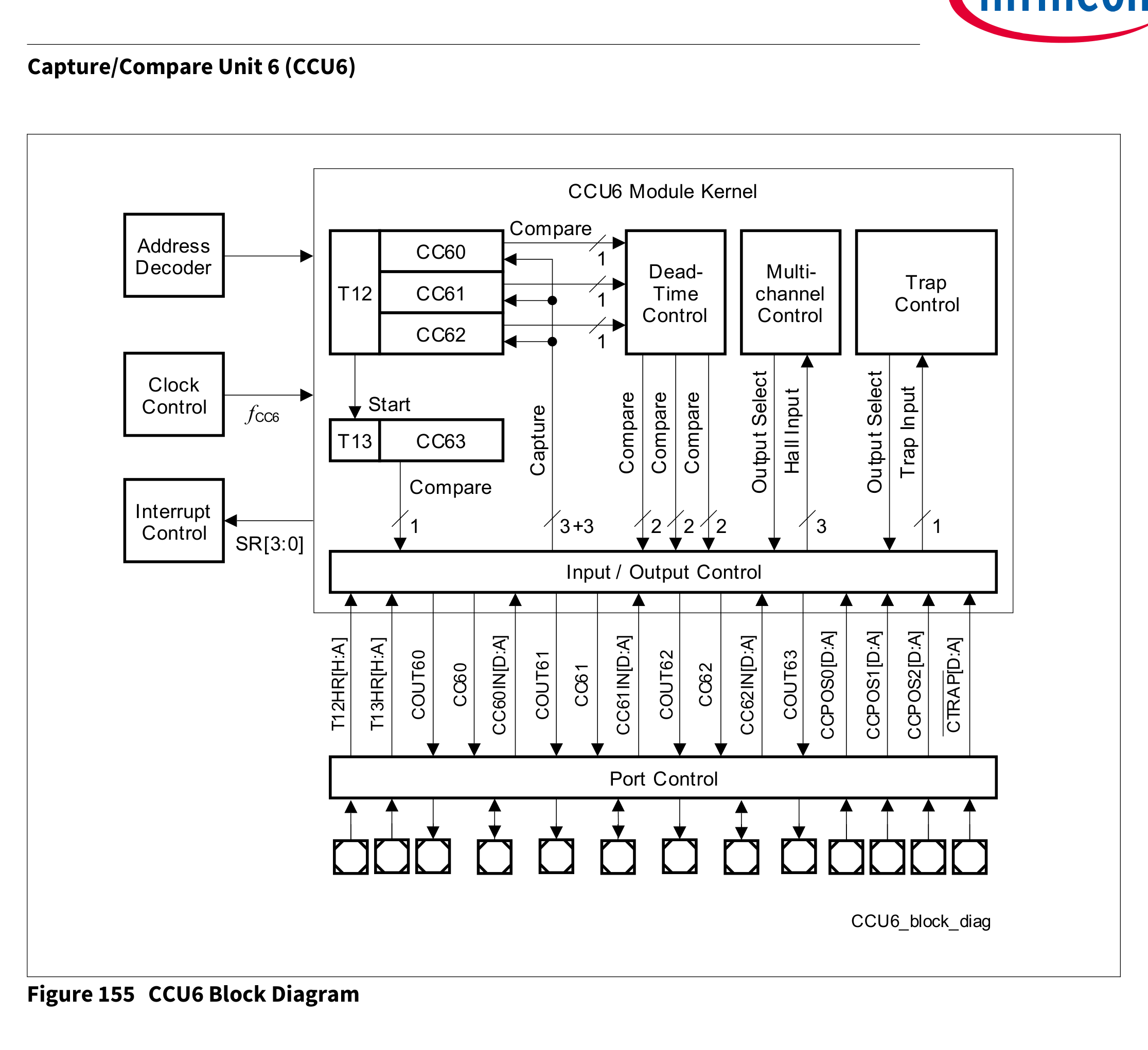

图7：CCU6模块框图 - Timer T12/T13与输出级联的结构
5.1 CCU6模块概述
CCU6是AURIX TC3xx的高级定时器模块，专为电机控制和功率转换应用设计。
5.2 PWM生成机制

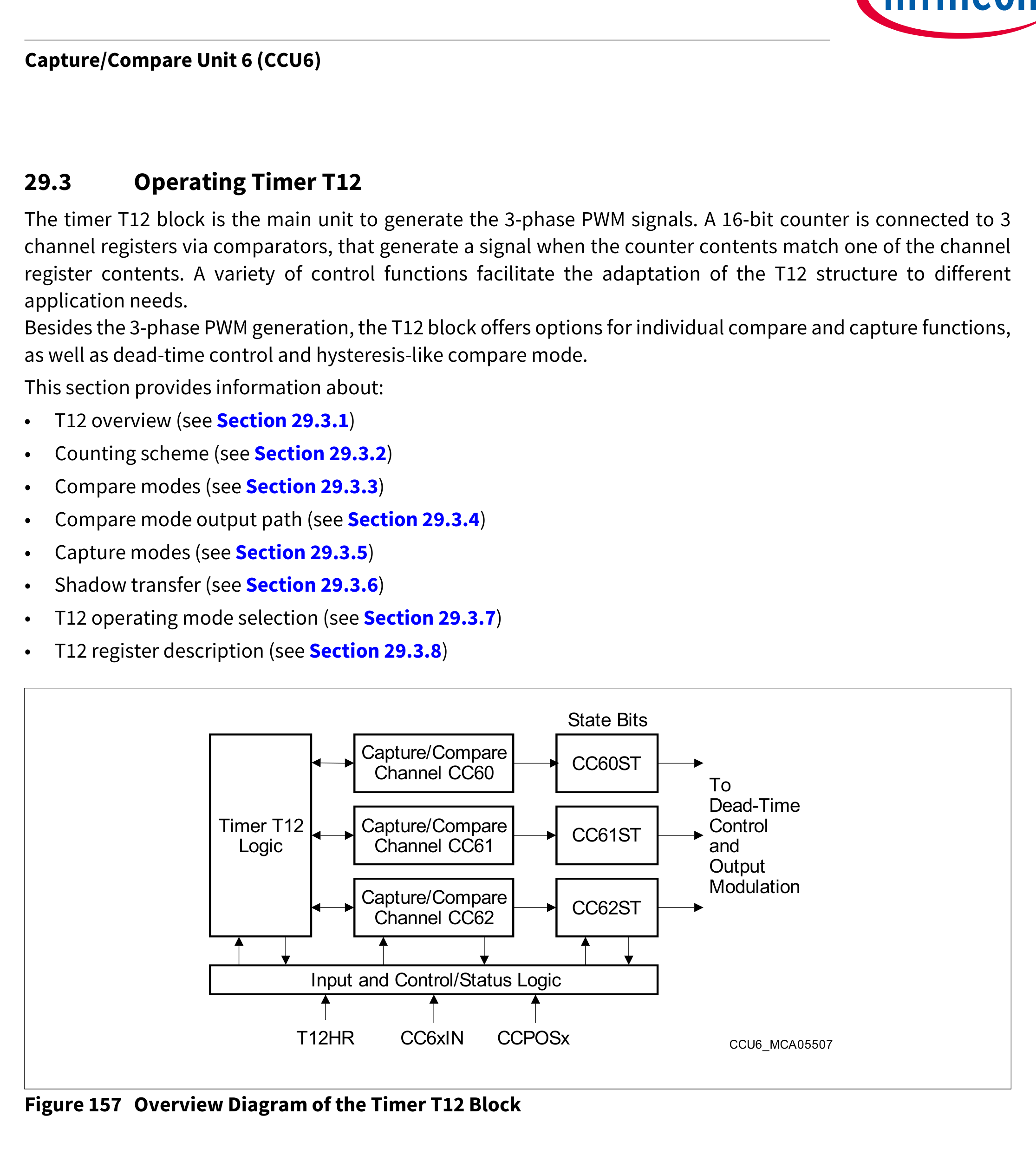

图8：Timer T12概览 - 计数器、比较器和输出路径的详细结构
CCU6的PWM生成能力是其最核心的功能：
- 中心对齐PWM：计数器在周期中点对称升降，谐波含量低
- 边缘对齐PWM：计数器单向递增，频率恒定
图2：CCU6 PWM生成机制 - 中心对齐与边缘对齐PWM对比
5.3 故障处理机制

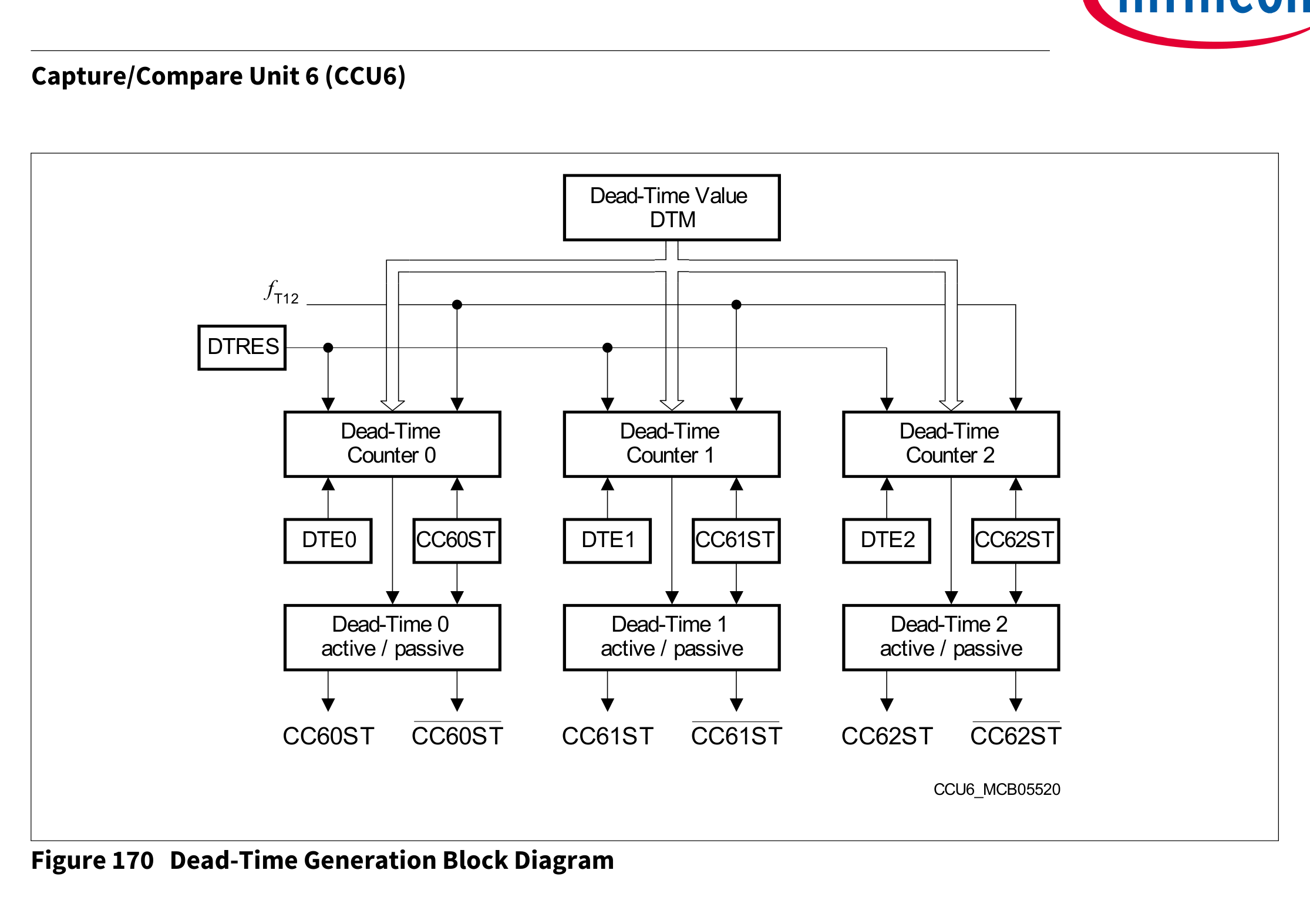

图9：死区时间生成框图 - 互补通道的非重叠切换控制
CCU6提供了强大的故障处理机制：
- 故障输入：可接收来自电流检测、位置传感器的安全信号
- 快速关断：单时钟周期内强制关断PWM
- 死区插入：防止功率器件短路
六、PORT端口配置
6.1 PORT模块架构
图10：PORT引脚通用结构 - IOCR配置与上拉/下拉设备
PORT模块是AURIX TC3xx连接CPU内核与外部引脚的桥梁，提供引脚方向控制、电气特性配置和外设功能复用。
6.2 引脚配置寄存器

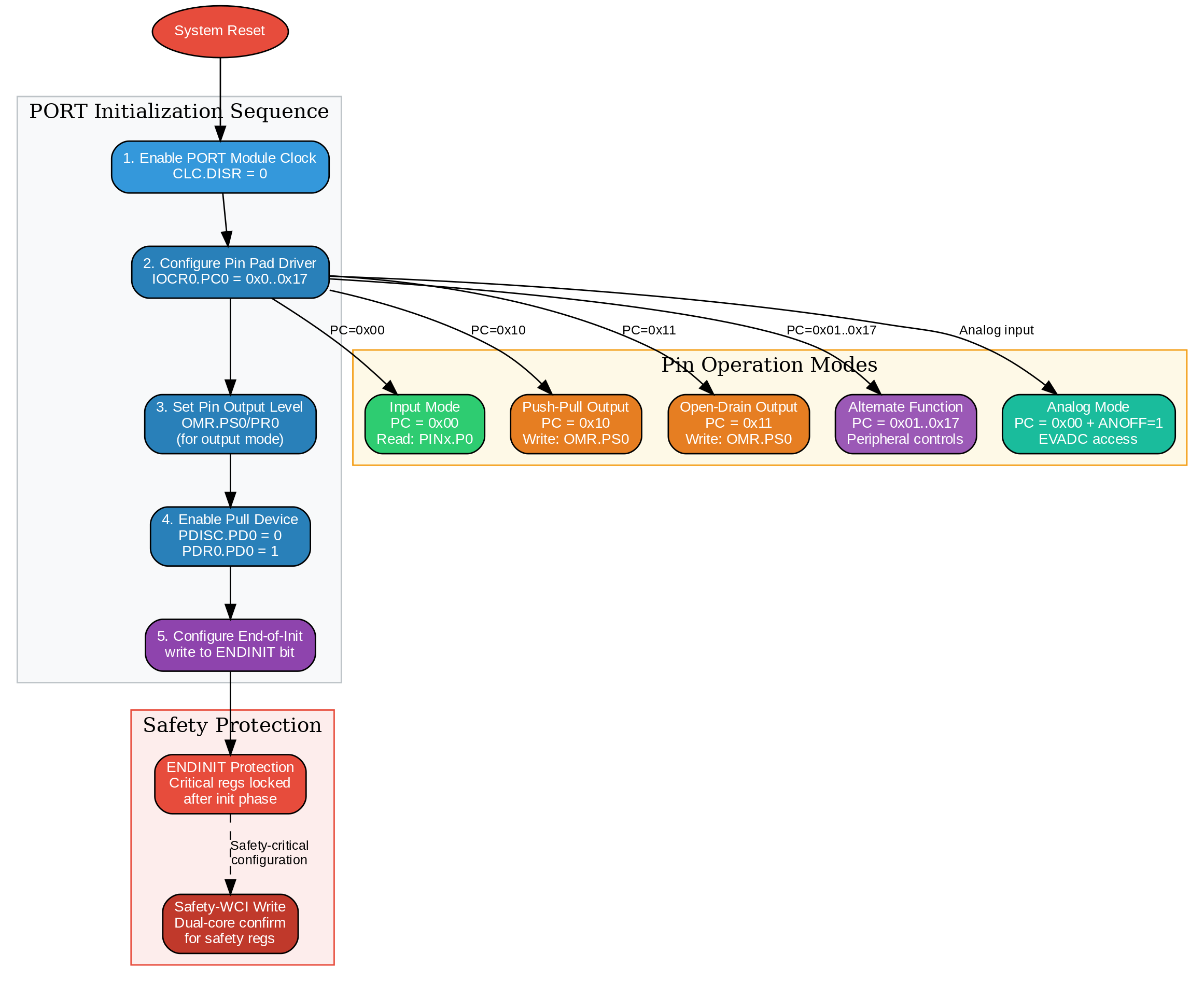

图11：PORT端口初始化配置流程 - 从时钟使能到ENDINIT保护的完整步骤
每个引脚的配置由多个寄存器联合控制：
- Pn_IOCR：输入/输出控制寄存器
- Pn_PDR：上下拉控制寄存器
- Pn_OMR：输出修改寄存器
6.3 中断映射
PORT引脚可配置为外部中断源，映射到CPU的中断控制器。
七、外设桥接与系统集成
7.1 外设寻址
在AURIX TC3xx的地址空间中，每个外设模块都有固定的基地址。
7.2 DMA与外设的协同
许多外设支持与DMA控制器直连，实现零CPU开销的数据传输。
八、iLLD驱动实战
本文展示了使用iLLD驱动配置EVADC、CCU6等外设的完整示例代码。
九、外设配置最佳实践
9.1 时钟配置注意事项
确认外设所属时钟域，检查时钟使能状态，注意时钟同步。
9.2 中断配置要点
合理分配中断优先级，正确处理中断清除时机。
9.3 功能安全考虑
启用寄存器写保护，利用内置诊断功能。
十、总结
本文深入剖析了AURIX TC3xx的外设架构与端口配置，涵盖EVADC模块、GPT12定时器、CCU6模块、PORT配置和iLLD实战。

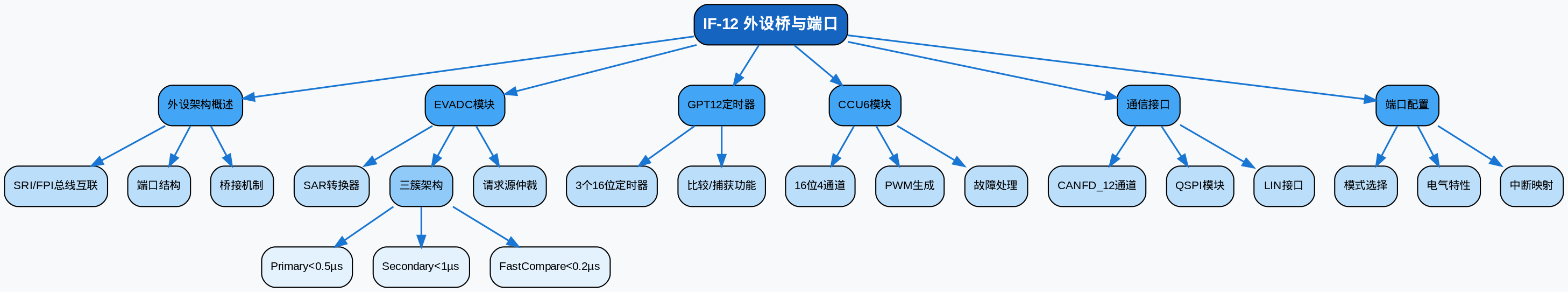

图3：IF-12 思维导图 - 外设桥与端口核心知识点
参考资料
- Infineon AURIX TC3xx User Manual
- Infineon AURIX iLLD Driver Documentation
- AURIX TC3xx ADC Training Materials
