Qt + FFmpeg 实战：音频高低通滤波实现

概述

高低通滤波是音频修复和声音整理中非常常用的一类处理。高通滤波（Highpass）用于削减截止频率以下的低频内容，例如麦克风低频隆隆声、风噪、手持震动；低通滤波（Lowpass）用于削减截止频率以上的高频内容，例如底噪嘶声、电磁干扰、过亮齿音等。

当前项目中的"高低通滤波"功能采用 FFmpeg highpass / lowpass 滤镜实现，整体设计保持非破坏式：处理结果会写入独立的预览 PCM 和导出 WAV，不直接覆盖当前解码后的原始 PCM。这样用户可以反复调整参数、预览对比、再决定是否导出。

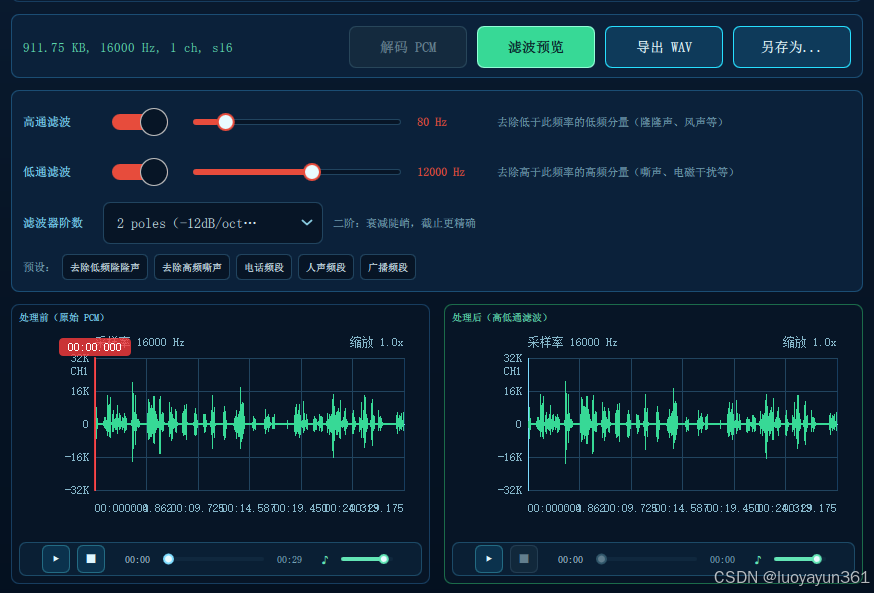

效果图：

功能入口

后端向 QML 暴露了三类能力：

Q_INVOKABLE bool exportFilteredWav(double highpassHz,
                                   double lowpassHz,
                                   int poles,
                                   const QString &filePath);

Q_INVOKABLE void previewFilter(double highpassHz,
                               double lowpassHz,
                               int poles);

Q_INVOKABLE void clearFilterPreview();

同时通过属性把处理结果返回给界面：

Q_PROPERTY(QVariantMap filterInfo READ filterInfo NOTIFY filterInfoChanged)
Q_PROPERTY(int filteredPcmSize READ filteredPcmSize NOTIFY filteredPcmChanged)
Q_PROPERTY(QByteArray filteredPcmData READ filteredPcmData NOTIFY filteredPcmChanged)
Q_PROPERTY(QVariantMap filteredPcmInfo READ filteredPcmInfo NOTIFY filteredPcmChanged)

QML 页面只负责收集参数和展示结果。真正的音频处理放在 AudioToolProcessor::filterPcm，MediaAnalyzer 负责异步调度、状态更新、结果缓存和 WAV 导出。

参数设计

当前滤波功能提供三个核心参数：

参数	含义	处理方式
highpassHz	高通截止频率，单位 Hz	0 表示禁用高通
lowpassHz	低通截止频率，单位 Hz	0 表示禁用低通
poles	滤波器阶数	只允许 1 或 2，非法值回退到 2

底层会做参数保护：

if (highpassHz <= 0.0 && lowpassHz <= 0.0) {
    *errorText = QStringLiteral("至少需要启用一个滤波器（高通或低通）。");
    return false;
}

highpassHz = qBound(0.0, highpassHz,
                    static_cast<double>(sampleRate) / 2.0 - 1.0);
lowpassHz = qBound(0.0, lowpassHz,
                   static_cast<double>(sampleRate) / 2.0 - 1.0);
poles = (poles < 1 || poles > 2) ? 2 : poles;

这里最重要的是截止频率不能超过奈奎斯特频率，也就是采样率的一半。项目中保留了 sampleRate / 2 - 1 的余量，避免 FFmpeg 滤镜收到无效频率。

整体处理链路

项目中解码后的 PCM 是 packed / interleaved 格式，例如双声道 16-bit PCM 的内存排列是：

L0 R0 L1 R1 L2 R2 ...

而 FFmpeg 音频滤镜更适合处理平面浮点格式 FLTP。因此滤波管线分为五步：

packed PCM
    │
    ▼
SwrContext：原始 PCM → FLTP
    │
    ▼
FFmpeg filter graph：
abuffer → highpass? → lowpass? → aformat → abuffersink
    │
    ▼
SwrContext：FLTP → 原始 PCM 格式
    │
    ▼
packed PCM 输出

这个设计有两个好处：

1. 输入和输出保持原始采样率、通道数和位深，调用方不用感知中间格式变化。
2. 滤镜内部统一使用 FLTP，可以减少不同整数位深下的处理分支。

格式检查与 frame 对齐

滤波前会先从 inputInfo 解析采样率、通道数和采样格式：

const int sampleRate = inputInfo.value(QStringLiteral("sampleRate")).toInt();
const int channels = inputInfo.value(QStringLiteral("channels")).toInt();
const SampleSpec sampleSpec = sampleSpecFromInfo(inputInfo);

然后计算一个 frame 的字节数：

const int frameSize = channels * sampleSpec.bytesPerSample;
if (frameSize <= 0 || inputPcm.size() % frameSize != 0) {
    *errorText = QStringLiteral("PCM size does not match its format.");
    return false;
}

这里的 frame 是"同一时间点的所有通道采样"。所有切分和转换都必须按 frame 对齐，否则会破坏多声道排列，造成声道错位或杂音。

packed PCM 转 FLTP

底层使用 SwrContext 把输入 PCM 转成 AV_SAMPLE_FMT_FLTP：

swr_alloc_set_opts2(&swrIn,
                    &layout, AV_SAMPLE_FMT_FLTP, sampleRate,
                    &layout, sampleSpec.format, sampleRate,
                    0, nullptr);

转换后的数据通过 av_samples_alloc_array_and_samples 分配为多声道平面数据：

channel 0: L0 L1 L2 ...
channel 1: R0 R1 R2 ...

这一步把项目自己的 packed PCM 数据变成 FFmpeg filter graph 可直接消费的浮点平面帧。

动态构建滤镜链

高通和低通都可以单独启用，也可以组合启用，因此滤镜描述字符串是动态拼接的：

QStringList filters;

if (highpassHz > 0.0) {
    filters.append(QStringLiteral("highpass=f=%1:p=%2")
                       .arg(QString::number(highpassHz, 'f', 1))
                       .arg(poles));
}

if (lowpassHz > 0.0) {
    filters.append(QStringLiteral("lowpass=f=%1:p=%2")
                       .arg(QString::number(lowpassHz, 'f', 0))
                       .arg(poles));
}

filters.append(QStringLiteral(
    "aformat=sample_fmts=fltp:sample_rates=%1:channel_layouts=%2")
    .arg(sampleRate).arg(channelLayout));

const QString filterDesc = filters.join(QStringLiteral(","));

几个典型结果：

highpass=f=80.0:p=2,aformat=sample_fmts=fltp:sample_rates=44100:channel_layouts=stereo
lowpass=f=8000:p=2,aformat=sample_fmts=fltp:sample_rates=44100:channel_layouts=stereo
highpass=f=300.0:p=2,lowpass=f=3400:p=2,aformat=sample_fmts=fltp:sample_rates=44100:channel_layouts=stereo

最后追加 aformat 是为了约束滤镜输出格式，保证后续 swrOut 能按预期把 FLTP 转回原始 PCM 格式。

Filter Graph 执行

项目手动构建了一个最小的 FFmpeg filter graph：

abuffer 作为输入节点
abuffersink 作为输出节点
中间通过 avfilter_graph_parse_ptr 按 filterDesc 自动连接

输入帧创建时指定格式、采样率、样本数和通道布局：

inFrame->format = AV_SAMPLE_FMT_FLTP;
inFrame->sample_rate = sampleRate;
inFrame->nb_samples = convertedIn;
av_channel_layout_copy(&inFrame->ch_layout, &layout);

for (int ch = 0; ch < channels; ++ch)
    inFrame->data[ch] = fltpPlanes[ch];

随后把整段 PCM 推入 abuffer：

av_buffersrc_add_frame_flags(abufferCtx, inFrame, AV_BUFFERSRC_FLAG_PUSH);
av_buffersrc_add_frame_flags(abufferCtx, nullptr, AV_BUFFERSRC_FLAG_PUSH);

第二次推入 nullptr 表示输入结束，让滤镜内部可以 flush 尾部缓存。

输出侧循环从 abuffersink 拉取处理后的帧：

while (true) {
    ret = av_buffersink_get_frame(abuffersinkCtx, outFrame);
    if (ret == AVERROR(EAGAIN) || ret == AVERROR_EOF)
        break;

    for (int ch = 0; ch < channels; ++ch)
        outputFltpPlanes[ch].append(
            reinterpret_cast<const char *>(outFrame->extended_data[ch]),
            outFrame->nb_samples * sizeof(float));
}

这里把每次拉出的平面浮点数据追加到 QVector<QByteArray>，最后再统一转回 packed PCM。

FLTP 转回原始 PCM

输出转换使用第二个 SwrContext：

swr_alloc_set_opts2(&swrOut,
                    &layout, sampleSpec.format, sampleRate,
                    &layout, AV_SAMPLE_FMT_FLTP, sampleRate,
                    0, nullptr);

转换完成后，输出 QByteArray 会按原始 frame size 截断到真实转换样本数：

packedOut.resize(convertedOut * frameSize);

并生成新的 pcmInfo：

QVariantMap pcmInfo = inputInfo;
pcmInfo.insert(QStringLiteral("size"), packedOut.size());
pcmInfo.insert(QStringLiteral("sizeText"),
               FFmpegUtils::formatBytes(packedOut.size()));

这意味着滤波结果仍然是当前项目内部通用的 PCM 表示，可以继续用于波形预览、播放和 WAV 封装。

预览与导出

MediaAnalyzer::previewFilter 会复制当前 PCM 和格式信息，然后异步执行 filterPcm：

const QByteArray pcmCopy = m_pcmData;
const QVariantMap pcmInfoCopy = m_mediaInfo.value(QStringLiteral("pcm")).toMap();
const AudioToolProcessor processor;

成功后只更新预览缓存：

setFilteredPcm(r.pcmData, r.pcmInfo);
setFilterInfo(r.info);
setStatus(QStringLiteral("滤波预览完成，可以对比波形"));

exportFilteredWav 则在处理成功后多做一步 WAV 封装：

if (r.ok)
    r.ok = processor.savePcmAsWav(outputPath,
                                  r.pcmData,
                                  r.pcmInfo,
                                  &r.errorText);

导出默认路径采用当前文件名追加 _filtered.wav：

return fileInfo.absolutePath()
    + QLatin1Char('/')
    + fileInfo.completeBaseName()
    + QStringLiteral("_filtered.wav");

QML 页面交互

FilterPage.qml 提供了完整的参数界面：

• 高通开关 + 20Hz 到 500Hz 滑块，默认 80Hz
• 低通开关 + 1000Hz 到 20000Hz 滑块，默认 12000Hz
• 滤波器阶数下拉框：1 pole 或 2 poles
• 常用预设：去除低频隆隆声、去除高频嘶声、电话频段、人声频段、广播频段
• 处理前后两个 WaveformPlayer，用于波形对比和试听

页面点击"滤波预览"时只调用：

mediaAnalyzer.previewFilter(hp, lp, p)

点击"导出 WAV"时调用：

mediaAnalyzer.exportFilteredWav(hp, lp, p, outputPath)

前端不参与任何采样数据处理，职责边界比较清晰。

结果信息

滤波完成后，filterInfo 会记录处理摘要：

info.insert(QStringLiteral("highpassHz"), ...);
info.insert(QStringLiteral("lowpassHz"), ...);
info.insert(QStringLiteral("poles"), poles);
info.insert(QStringLiteral("inputDurationText"), ...);
info.insert(QStringLiteral("outputDurationText"), ...);
info.insert(QStringLiteral("inputSizeText"), ...);
info.insert(QStringLiteral("outputSizeText"), ...);
info.insert(QStringLiteral("sampleRate"), sampleRate);
info.insert(QStringLiteral("channels"), channels);
info.insert(QStringLiteral("bitsPerSample"), sampleSpec.bitsPerSample);

导出成功时还会补充：

info.insert(QStringLiteral("outputPath"), r.outputPath);
info.insert(QStringLiteral("outputSizeText"),
            FFmpegUtils::formatBytes(r.outputSize));

这些字段最终由 QML 的 InfoPanel 展示给用户。

实现特点

1. 非破坏式处理 ：滤波预览和导出都不覆盖 m_pcmData。
2. 格式兼容性好 ：输入支持项目当前常用的 8-bit、16-bit、32-bit PCM，内部统一转 FLTP。
3. 滤镜链可组合：高通、低通可以独立启用，也可以串联形成带通效果。
4. 异步执行 ：MediaAnalyzer 使用 runAsync 调度，避免界面阻塞。
5. 结果可视化 ：前端用两个 WaveformPlayer 展示处理前后波形，支持试听和缩放对比。

适用场景

常用参数可以这样理解：

场景	高通	低通
去除低频隆隆声	80Hz	禁用
去除高频嘶声	禁用	8000Hz
电话频段模拟	300Hz	3400Hz
人声清理	80Hz	12000Hz
广播频段整理	50Hz	15000Hz

高低通滤波看似简单，但项目里的实现重点不是某一个滤镜参数，而是把 FFmpeg filter graph、PCM 格式转换、QML 预览、WAV 导出和状态展示串成了一条稳定的工具链。这个管线后续也可以继续扩展到更多基于 FFmpeg 滤镜的音频处理功能。
