Arm RAS（Reliability, Availability, and Serviceability）是一套面向服务器、车规、工业等高可靠场景的标准化硬件可靠性架构，为全 SoC 的硬件故障检测、上报、处置、诊断定义了统一的软硬件接口与行为规范，核心目标是从硬件架构层面保障系统的可靠性、服务连续性与可维护性。

一、核心目标与适用范围

三大核心定义目标

可靠性（Reliability ）：通过硬件内置纠错机制（ECC、奇偶校验、冗余逻辑）容忍瞬时硬件故障，降低功能失效概率；
可用性（Availability ）：分级故障响应机制，支持在线修复、局部隔离，最小化系统停机时间；
可服务性（Serviceability ）：标准化错误日志与诊断接口，支持故障溯源、器件老化预警与预测性维护。

架构适用范围

覆盖 Arm 全架构场景，统一定义处理器内核（PE）、缓存、TLB、片上互联、内存控制器、高速外设等所有 SoC 组件的 RAS 接口，打破不同芯片厂商的定制化差异，让通用操作系统、固件、诊断工具可以统一适配。

二、RAS Error的分类

RAS规范严格界定了故障从发生到失效的三层逻辑：

Fault （故障）：硬件物理层面的原生异常事件（如 SRAM 单比特翻转、总线电气干扰、器件永久损坏），它是错误的根源，按持续特性分为瞬态故障、间歇故障、永久故障三类。
Error （错误）：Fault 被硬件检测逻辑捕获后，产生的可观测状态与结构化记录，是 Fault 的表现形式，具备明确的类型、地址与严重等级。
Failure （失效）：Error 未被及时处置并持续扩散，最终导致系统功能无法正常交付服务，是故障恶化的最终结果。

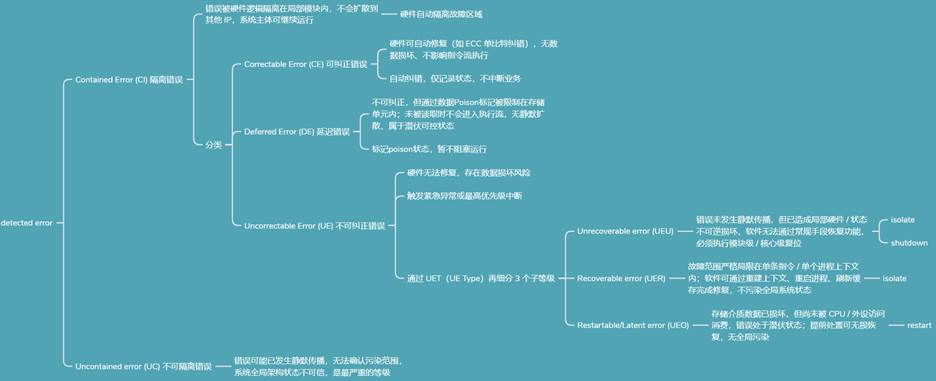

根据error是否发生静默扩散（ Silenty propagated ）、系统全局架构状态是否可信，可以将detected error划分为Contained Error (CI)和Uncontained error (UC)。

Uncontained error (UC) 不可隔离错误
- 错误可能已发生静默传播，无法确认污染范围，系统全局架构状态不可信，是最严重的等级。
Contained Error (CI) 隔离错误
- 错误被硬件逻辑隔离在局部模块内，不会扩散到其他 IP，系统主体可继续运行, 硬件自动隔离故障区域。
- Contained Error可以继续分为：
  - Correctable Error (CE) 可纠正错误：硬件可自动修复（如 ECC 单比特纠错），无数据损坏、不影响指令流执行；自动纠错，仅记录状态，不中断业务；
  - Deferred Error (DE) 延迟错误：不可纠正，但通过数据Poison标记被限制在存储单元内；未被读取时不会进入执行流，无静默扩散，属于潜伏可控状态；标记poison状态，暂不阻塞运行；
  - Uncorrectable Error (UE) 不可纠正错误 ：硬件无法修复，存在数据损坏风险；触发紧急异常或最高优先级中断。通过 UET（UE Type）再细分 3 个子等级：
    - Unrecoverable error (UEU)：错误未发生静默传播，但已造成局部硬件 / 状态不可逆损坏，软件无法通过常规手段恢复功能，必须执行模块级 / 核心级复位；
    - Recoverable error (UER)：故障范围严格局限在单条指令 / 单个进程上下文内；软件可通过重建上下文、重启进程、刷新缓存完成修复，不污染全局系统状态；
    - Restartable/Latent error (UEO)：存储介质数据已损坏，但尚未被 CPU / 外设访问消费，错误处于潜伏状态；提前处置可无损恢复，无全局污染；

要注意Uncorrectable和Unrecoverable的区别：

Uncorrectable Error（UE）：描述的是硬件层面的纠错能力------ 硬件修不了，就是不可纠正。它不关心软件能不能恢复、会不会扩散，只是一个基础属性判定。
Unrecoverable Error（UEU）：描述的是软件层面的恢复能力------ 不仅硬件修不了，软件也没法通过上下文重建、进程重启等方式挽回，必须靠硬件复位才能解决。它是 UE 的子集，严重程度更高。

三、RAS Error的上报

当支持error上报的RAS节点（node）检测到error时，需要将error信息记录在Error Record registers中，并生成一个RAS interrupt。Error Record registers 是RAS 机制的核心基石，所有RAS节点（内核、缓存、外设等）都必须遵循统一的寄存器布局，实现软硬件接口标准化。

Error Record registers有：

ERRDEVID （设备识别寄存器，只读）
- 标识节点硬件类型、厂商、版本、安全域属性，用于软件快速定位故障所属模块
ERRFRn （特性寄存器，只读）
- 声明节点支持的错误类型、地址记录能力、中断能力、错误记录深度等硬件能力，软件初始化时读取以适配功能边界
ERRCTRLn （控制寄存器，读写）
- 错误行为总开关，可配置错误检测使能、中断路由、同步异常使能、错误溢出覆盖策略等
ERRSTATUSn （状态寄存器，W1C 写 1 清零）
- 错误日志核心载体，记录错误有效位、错误类型（CE/DE/CI/UE）、UET 子类型、溢出标志等
ERRADDR （错误地址寄存器，只读）
- 记录故障发生的物理地址，辅助定位故障位置与影响范围
ERRMISCn （附加信息寄存器）
- 存放厂商自定义的故障辅助诊断信息
ERRGSRn （全局状态寄存器，只读）
- 汇总多个错误记录单元的有效状态，支持软件快速批量巡检，无需逐个遍历节点
LAR （锁寄存器）
- CoreSight 标准写保护机制，写入密钥 0xC5ACCE55 才可改写配置寄存器，防止误操作
RFSR （RAS 故障状态寄存器）
- Armv8.1-M 为嵌入式轻量化场景设计的简化顶层寄存器，挂载在内核 SCB 模块下
  - 全芯片 RAS 故障总状态汇总------ 只要任意一个 RAS 错误记录单元存在未清除的有效错误，RFSR 对应标志位就会置位

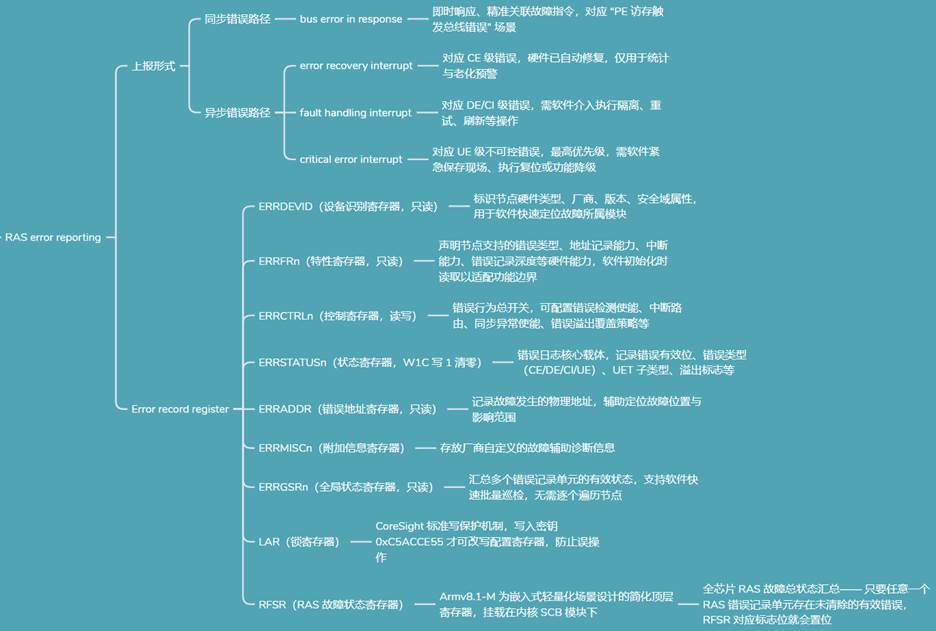

RAS Error的上报形式有两大类：

同步错误路径
- bus error in response
  - 即时响应、精准关联故障指令，对应 "PE 访存触发总线错误" 场景
异步错误路径
- error recovery interrupt
  - 对应 CE 级错误，硬件已自动修复，仅用于统计与老化预警
- fault handling interrupt
  - 对应 DE/CI 级错误，需软件介入执行隔离、重试、刷新等操作
- critical error interrupt
  - 对应 UE 级不可控错误，最高优先级，需软件紧急保存现场、执行复位或功能降级

RAS 节点会按层级分布式部署，形成全 SoC 覆盖：

PE 级节点：处理器内核内部，覆盖 L1 缓存、TLB、寄存器文件、执行单元的故障检测；
系统级节点：片上互联、L2/L3 缓存、内存控制器、高速接口（PCIe、CCI）等 SoC 组件；
全局汇总单元：汇总全芯片错误状态，产生全局 RAS 中断，作为系统级故障入口。

四、Error处理流程

RAS定义了通用的故障处置流程，所有符合规范的硬件均遵循该流程：

检测：硬件 ECC、奇偶校验、冗余逻辑实时检测物理 Fault；
记录：硬件自动填充错误记录寄存器、置位有效位，全程不依赖软件干预；
上报：根据 ERRCTLR 配置，触发同步异常或对应等级的异步中断；
处置：软件读取错误记录，按等级执行对应操作：
清除：软件向 ERRSTATUS 对应位写 1 清零（W1C 特性），释放记录槽位；
恢复：根据故障等级恢复业务运行，或上报运维系统。
