在工业自动化、过程控制和远程监测系统中，4-20mA电流环作为标准模拟信号传输方式，因其抗干扰能力强、传输距离远、易于隔离等优点被广泛应用。然而，当工程师设计4-20mA隔离采样电路时，常会遇到精度不达标、信号不稳定等问题。本文将深入剖析4-20mA隔离采样电路的原理、公式推导及工程实现细节，帮助你解决实际设计中的痛点。

---

一、为什么4-20mA隔离采样电路需要特别关注？

在工业现场环境中，4-20mA信号需要穿越不同电位的系统，电气隔离是必需的。线性光耦（如HCNR200/201）是实现4-20mA隔离采样的主流方案，但线性光耦的非理想特性常常导致设计失败：

⚠️ 核心问题 ：线性光耦的传输增益K3 存在显著离散性------典型值范围在 0.85~1.15 之间（±15%误差）！

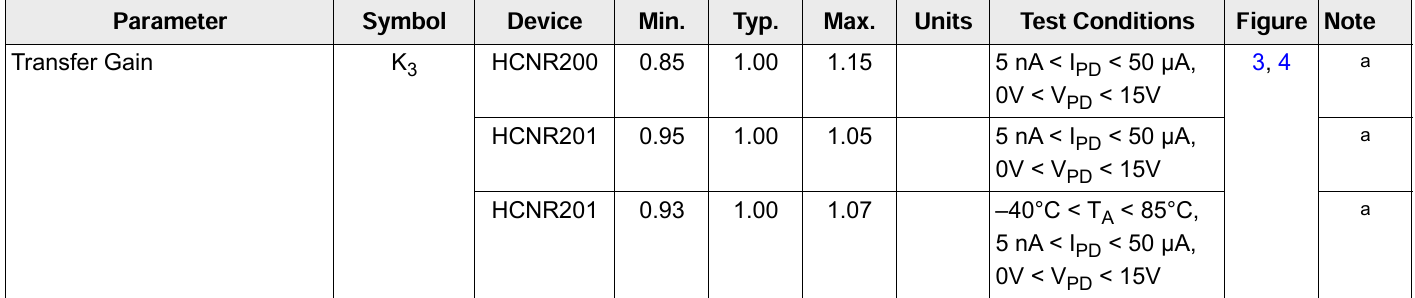

表：HCNR200/201的K3参数规格（来源：HCNR200手册）

从上表可见，即使是同一型号的线性光耦，K3值也可能在0.85~1.15之间波动。这意味着：

• 未经校准的电路可能产生高达±15%的测量误差
• 不同批次器件的测量结果不一致
• 温度变化和老化会导致K3进一步漂移

💡 工程启示 ：任何基于线性光耦的4-20mA采样电路，必须设计校准环节！否则无法满足工业级精度要求（通常要求±0.5%或更高）。

---

二、4-20mA隔离采样电路理论分析

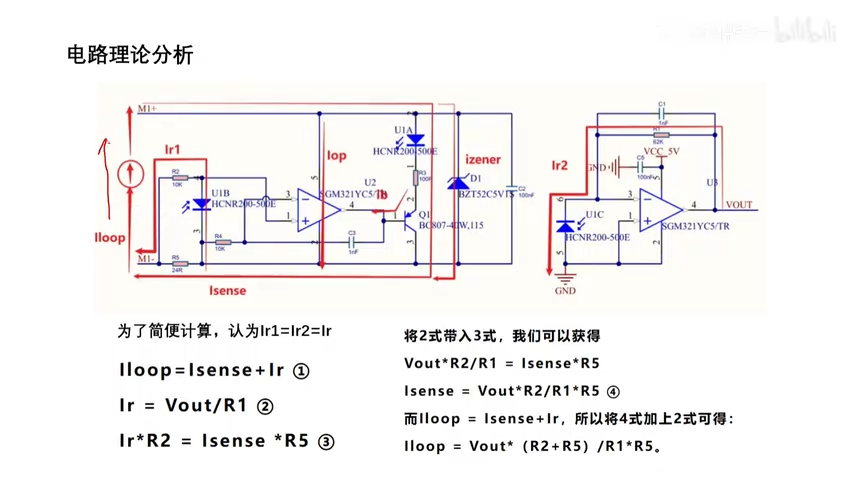

1. 电路拓扑与信号路径

4-20mA电流源（ILOOP）流入电路后，电流分为多条路径：

1. Isense路径：通过R3（采样电阻）产生压降
2. IR1路径：流经线性光耦接收端PD1
3. IOP路径：供给运算放大器
4. IB路径：作为三极管Q1的基极电流

关键假设 ：线性光耦内部两个接收管（PD1/PD2）一致性良好，即光照强度相同，因此有 IR1 = IR2

2. 公式推导：从ILOOP到VOUT的完整关系

我们通过基尔霍夫电流定律进行理论推导：

步骤1：建立基本方程

1. 环路电流方程 ：

   I L O O P = I s e n s e + I R 1 I_{LOOP} = I_{sense} + I_{R1} ILOOP=Isense+IR1 （式1）

2. 隔离侧输出关系 ：

   I R 2 = V O U T R 1 I_{R2} = \frac{V_{OUT}}{R_1} IR2=R1VOUT

   由于 I R 1 = I R 2 I_{R1} = I_{R2} IR1=IR2，故 I R 1 = V O U T R 1 I_{R1} = \frac{V_{OUT}}{R_1} IR1=R1VOUT （式2）

3. 测量侧平衡方程 ：

   I R 1 × R 2 = I s e n s e × R 5 I_{R1} \times R_2 = I_{sense} \times R_5 IR1×R2=Isense×R5 （式3）

步骤2：联立方程求解

将式2代入式3：

V O U T R 1 × R 2 = I s e n s e × R 5 \frac{V_{OUT}}{R_1} \times R_2 = I_{sense} \times R_5 R1VOUT×R2=Isense×R5

⇒ I s e n s e = V O U T × R 2 R 1 × R 5 \Rightarrow I_{sense} = \frac{V_{OUT} \times R_2}{R_1 \times R_5} ⇒Isense=R1×R5VOUT×R2 （式4）

将式2和式4代入式1：

I L O O P = V O U T × R 2 R 1 × R 5 + V O U T R 1 I_{LOOP} = \frac{V_{OUT} \times R_2}{R_1 \times R_5} + \frac{V_{OUT}}{R_1} ILOOP=R1×R5VOUT×R2+R1VOUT

= V O U T × ( R 2 + R 5 R 1 × R 5 ) = V_{OUT} \times \left( \frac{R_2 + R_5}{R_1 \times R_5} \right) =VOUT×(R1×R5R2+R5)

最终得到：

V O U T = I L O O P × R 1 × R 5 R 2 + R 5 \boxed{V_{OUT} = I_{LOOP} \times \frac{R_1 \times R_5}{R_2 + R_5}} VOUT=ILOOP×R2+R5R1×R5 （式5）

步骤3：引入K3参数

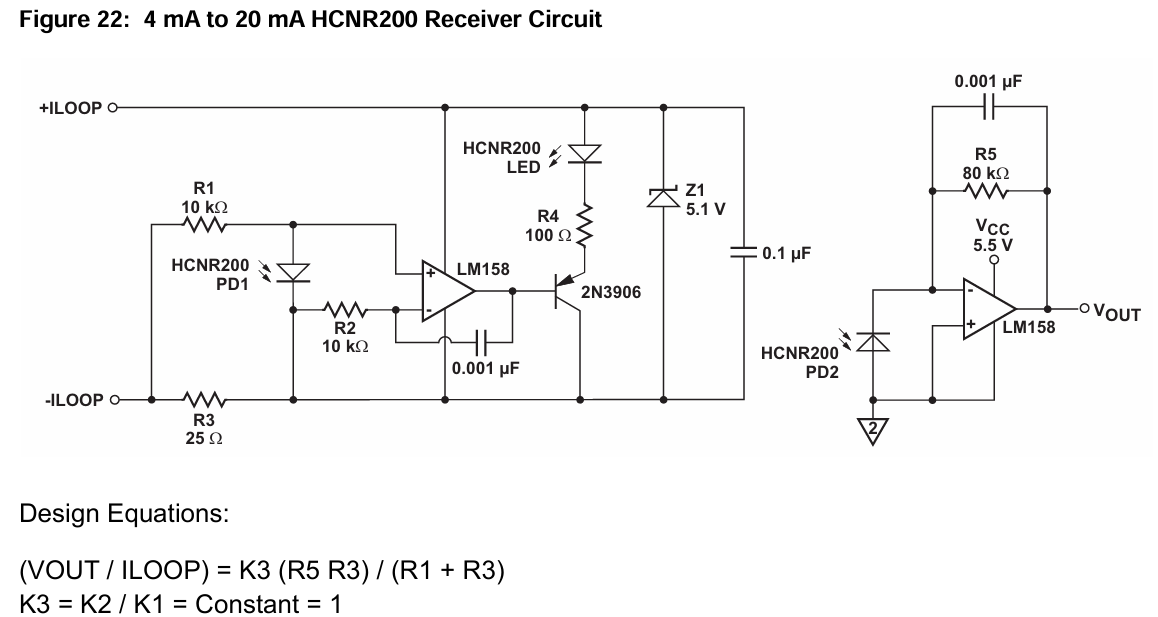

从线性光耦手册可知：

V O U T I L O O P = K 3 × R 5 × R 3 R 1 + R 3 \frac{V_{OUT}}{I_{LOOP}} = K_3 \times \frac{R_5 \times R_3}{R_1 + R_3} ILOOPVOUT=K3×R1+R3R5×R3

令 K 3 = R 2 R 1 K_3 = \frac{R_2}{R_1} K3=R1R2，则上式简化为：

V O U T I L O O P = K 3 × R 5 × R 3 R 1 + R 3 \frac{V_{OUT}}{I_{LOOP}} = K_3 \times \frac{R_5 \times R_3}{R_1 + R_3} ILOOPVOUT=K3×R1+R3R5×R3

这与我们推导的式5一致，验证了电路设计的正确性。

📌 重要提示 ：K3的离散性（0.85~1.15）意味着即使电路设计完美，实际增益也会有±15%的波动，必须通过校准消除。

---

三、工程实践：如何解决K3离散性问题？

1. 校准方法选择

校准方法	实现难度	适用场景	精度	备注
软件校准	低	批量生产	±0.1%	需要已知标准源
硬件电位器校准	中	小批量生产	±0.2%	需要手动调整
自动校准电路	高	高精度设备	±0.05%	成本较高

2. 软件校准实现方案（推荐）

// 4-20mA采样校准算法示例
#define CALIBRATION_POINTS 2
float calibration_current[CALIBRATION_POINTS] = {4.0, 20.0}; // 校准点：4mA和20mA
float calibration_adc[CALIBRATION_POINTS] = {0}; // 存储ADC采样值
float k, b; // 增益系数和偏移量

// 执行校准过程
void perform_calibration() {
    for(int i=0; i<CALIBRATION_POINTS; i++) {
        // 1. 施加已知电流（4mA或20mA）
        apply_current(calibration_current[i]);
        // 2. 读取ADC值
        calibration_adc[i] = read_adc();
    }

    // 3. 计算校准系数
    k = (calibration_adc[1] - calibration_adc[0]) / (20.0 - 4.0);
    b = calibration_adc[0] - k * 4.0;
}

// 采样函数
float get_current() {
    float adc_value = read_adc();
    return (adc_value - b) / k;
}

3. 校准点选择建议

• 至少选择2个校准点（4mA和20mA）
• 理想情况下选择3个点（4mA、12mA、20mA），可校正非线性
• 校准环境：应在标准温度（25°C）下进行，避免温度漂移影响

---

四、电路优化设计要点

1. 电阻匹配精度

• R1和R2：建议使用0.1%精度的金属膜电阻
• R5和R3：根据需要选择0.1%~1%精度
• 注意：R1和R2的匹配度直接影响K3的稳定性

2. 温度补偿

• 选择温度系数低的电阻（如<25ppm/°C）

• 考虑温度补偿算法 ：在软件中加入温度补偿项

  I_corrected = I_measured * (1 + α * (T - T0))

  其中α为温度系数，T为当前温度，T0为校准温度

3. 电源稳定性

• VCC必须稳定：波动应<0.1%
• 增加LC滤波：在电源输入端增加LC滤波网络
• 使用基准电压源：对关键参考电压使用精密基准源（如TL431）

4. 电路布局注意事项

• 光耦两侧必须严格隔离：使用隔离槽、隔离地
• 模拟信号走线远离数字信号：避免串扰
• 关键节点增加去耦电容：0.1μF陶瓷电容+10μF电解电容组合

---

五、典型应用场景与设计案例

1. 工业过程控制系统

• 需求：±0.1%精度，0~100°C工作温度范围
• 方案 ：
  • HCNR201线性光耦（K3=0.95~1.05）
  • 0.1%精度电阻
  • 三点校准（4mA/12mA/20mA）
  • 温度补偿算法

2. 智能传感器节点

• 需求：低功耗，±0.5%精度
• 方案 ：
  • HCNR200线性光耦（K3=0.85~1.15）
  • 1%精度电阻
  • 两点校准（4mA/20mA）
  • 无温度补偿（在稳定环境中工作）

---

六、常见问题解答

Q1: 为什么不能直接使用线性光耦而需要校准？

A: 线性光耦的K3值存在±15%的离散性，这是由制造工艺决定的。即使同一型号的器件，K3值也会因批次、温度、老化等因素变化。未经校准的电路无法满足工业级精度要求。

Q2: 校准后还需要定期重新校准吗？

A: 是的。建议：

• 出厂前校准
• 每年现场校准一次（关键系统）
• 每次设备大修后校准
• 温度变化剧烈后校准

Q3: K3值随温度如何变化？

A: 典型线性光耦的K3温度系数约为-0.02%/°C。例如，HCNR200在-40°C~+85°C范围内，K3值变化可达±5%。这也是为什么温度补偿对高精度系统至关重要。

---

七、总结

关键点	说明	工程建议
K3离散性	0.85~1.15（±15%）	必须校准，否则精度无法达标
校准方法	软件/硬件校准	推荐软件两点校准，关键系统三点校准
电阻选择	匹配精度影响K3稳定性	关键电阻选0.1%精度，注意温度系数
温度影响	K3温度系数约-0.02%/°C	高精度系统需温度补偿算法
电路布局	隔离与布线影响性能	光耦两侧严格隔离，模拟信号远离数字信号

4-20mA隔离采样电路的设计精髓在于：理解线性光耦的非理想特性，通过合理的校准策略消除K3的离散性影响。 只有将理论分析与工程实践紧密结合，才能设计出稳定可靠的工业级采集系统。

希望本文对您的项目有所帮助！如果您在实际设计中遇到具体问题，欢迎在评论区留言讨论。

---
