一、什么是交流接触器
1. 定义

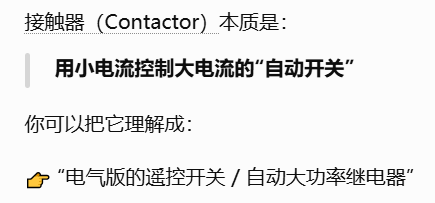

交流接触器是电磁式自动开关 ，利用电磁吸力控制主触点通断，用来远距离频繁接通、分断交流主回路大电流，常搭配热继电器、按钮、熔断器组成电机启停控制电路。 简单理解：用小电流（控制回路）控制大电流（动力主回路）的电磁开关。
如图：
2. 主要用途
- 三相异步电机启停、正反转、星三角降压启动控制
- 风机、水泵、空压机、加热管、照明大功率负载远程控制
- 配合 PLC、继电器做自动化回路大功率执行元件
- 可频繁操作，机械寿命可达百万次，不能做短路保护
3. 核心优缺点
✅ 优点：可远程控制、频繁通断、带灭弧、可自锁互锁、能搭配保护元件实现自动控制
❌ 缺点：不能切断短路大电流，必须配合断路器、熔断器做短路保护；线圈长期通电会发热烧毁

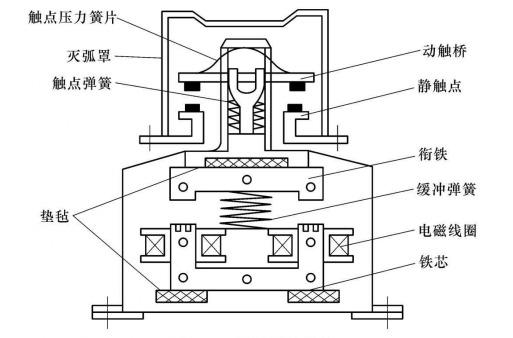

二、接触器内部结构（五大核心部件）
1. 电磁系统（控制核心，动力来源）
- 线圈：通电产生磁场，分为 AC220V、AC380V、DC24V、DC220V 等常用电压，电压接错直接烧线圈。
- 静铁芯：固定不动，一般带短路环（消除交流电磁噪音、防止铁芯震动异响）。
- 动铁芯（衔铁）：线圈吸合带动所有触点同步动作。
👉 作用：通电 → 产生磁力 → 吸合

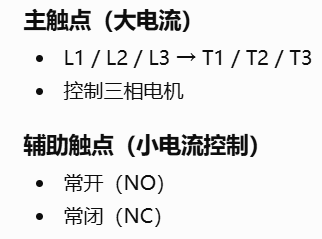

2. 触点系统（负责通断电，电流通路）
- 主触点：一般 3 对常开（L1/L2/L3 进线，T1/T2/T3 出线），承载负载大电流，接电机等动力回路。
- 辅助触点 ：小电流触点，用于控制回路自锁、互锁、信号反馈。
- NO：常开触点，接触器吸合后闭合；
- NC：常闭触点，接触器吸合后断开。 常规配置：1 常开 + 1 常闭，部分型号 2 常开 2 常闭。
3. 灭弧系统
主触点断开大电流时会产生高压电弧，容易烧蚀触点、造成相间短路； 灭弧罩 + 灭弧栅片快速冷却分割电弧，熄灭电弧，只在主触点配置。防止拉弧烧触点。
4. 反作用弹簧
线圈失电后，依靠弹簧拉力把动铁芯弹回原位，所有触点复位。断电自动断开。
5. 支架、接线端子、外壳绝缘部件
绝缘、防尘

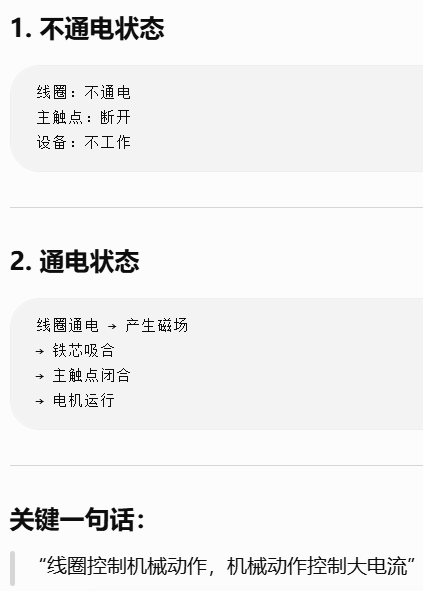

三、接触器工作原理

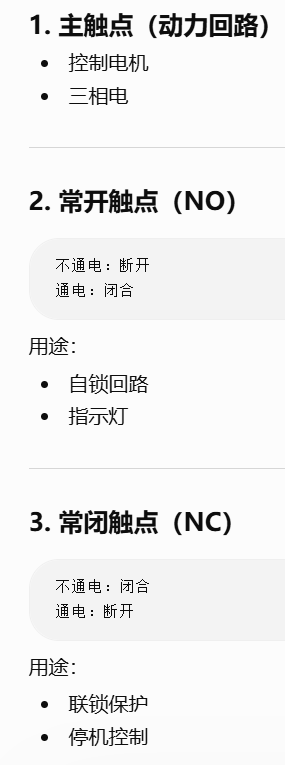

四、接触器触点分类
五、关键参数（选型必看）
1. 额定工作电流 AC-3（电机负载核心参数）
- AC-3：控制三相异步电机（风机水泵最常用），标准选型依据
- AC-1：阻性负载（加热管、照明），同等规格下承载电流更大
- AC-4：电机频繁正反转、点动，需要放大一档选型
选型规则：电机额定电流 × 1.1~1.25 倍选取接触器额定电流。
例：15kW 三相电机额定电流约 30A，选 CJX2-3210 接触器。
2. 线圈额定电压（严禁选错）
常用规格： 交流：AC24V、AC36V、AC110V、AC220V、AC380V
直流：DC24V、DC48V（PLC 控制柜最常用）
注意：线圈电压是控制回路电压，和主回路 380V 无强制绑定。
3. 辅助触点规格
- 10：1 常开 0 常闭；
- 01：0 常开 1 常闭；
- 11：1 常开 1 常闭；
- 22：2 常开 2 常闭
- 例：CJX2-2511 = 额定电流 25A，1 常开 + 1 常闭辅助触点。
4. 约定发热电流、机械寿命、电气寿命
- 机械寿命：≥1000 万次（空吸合不接负载）
- 电气寿命：AC-3 工况下≥100 万次
5.触点数量
- 3P（最常见）
- 4P（带N线）
六、常见型号分类

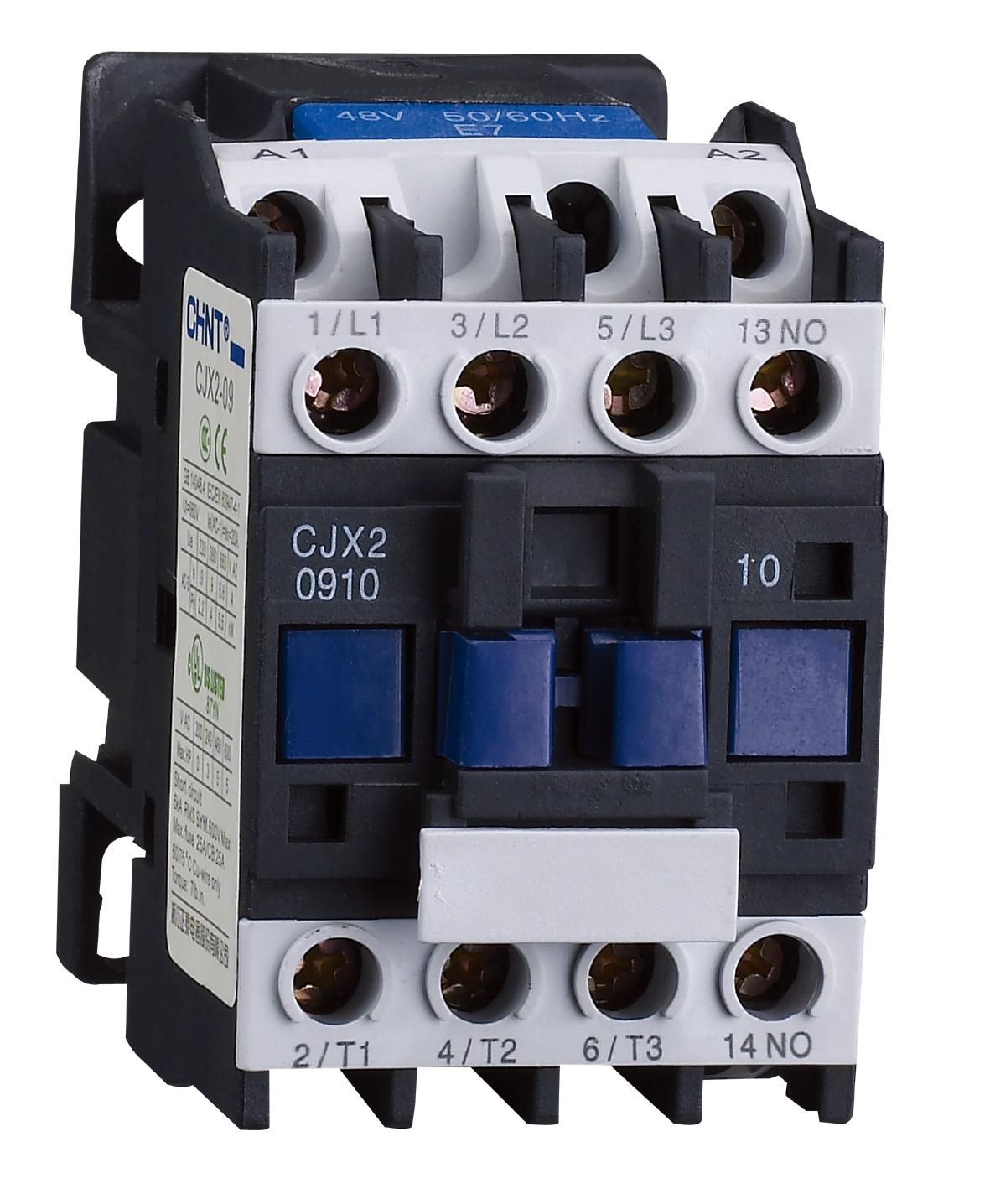

- CJX2 系列（家用、配电柜最常用）：小型交流接触器，6A~95A，体积小导轨安装，风机水泵标配。
- CJ20 系列：大功率工业接触器，100A~630A，重型电机、冶金设备使用。

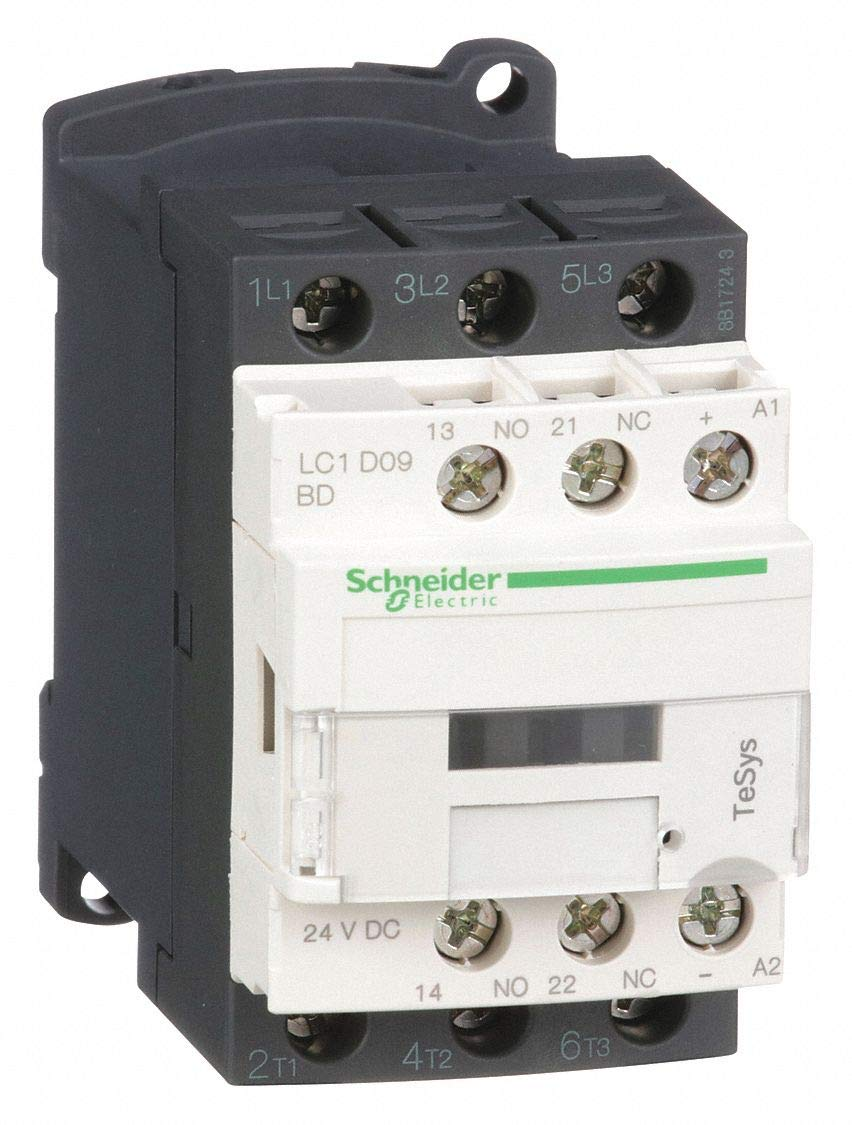

- LC1D（施耐德）、3TF（西门子）：进口品牌接触器，稳定性高，自动化设备常用。
- 直流接触器：线圈直流供电，无电磁噪音，适合高频启停、直流负载。
七、接触器与继电器、空开的核心区别
- 接触器 VS 中间继电器
- 接触器：主触点电流大，驱动大功率负载；
- 中间继电器：只有辅助小触点，只用于控制回路信号中转、扩展触点，不能接主回路动力负载。
- 接触器 VS 断路器（空气开关）
- 断路器：用于短路、过载保护，不适合频繁分合闸；
- 接触器：用于频繁远程自动通断，无短路保护能力，必须配断路器。
八、经典控制电路
1. 电机单向启停（自锁电路）
原理：按下启动按钮→接触器线圈得电吸合，常开辅助触点闭合锁住启动按钮实现持续通电；按下停止按钮线圈失电，接触器断开。
作用：松手设备持续运行，是所有控制电路基础。
2. 电机点动控制
不接自锁触点，按住启动运行，松开立刻停止，多用于设备调试、检修。
3. 电机正反转互锁电路
需要两个接触器 KM1 正转、KM2 反转，调换任意两相电源线实现反转。 必须做双重互锁：
- 电气互锁：两个接触器常闭触点互相串在对方线圈回路，防止两个接触器同时吸合造成两相短路；
- 按钮互锁：正反转按钮常闭触点互锁，操作更安全。
4. 星三角降压启动控制
用 3 个接触器，星形启动降压限流，延时切换三角形全压运行，用于大功率电机降低启动冲击电流。
九、接触器选型完整步骤
- 确定负载类型：电机选 AC-3，加热照明选 AC-1；
- 计算负载额定电流，放大 1.1~1.25 倍选择接触器额定电流；
- 确定控制回路线圈电压（AC220/380、DC24V）；
- 确认需要的辅助触点数量（自锁选 1 常开，互锁需要常闭）；
- 配套保护：前端断路器做短路保护，热继电器做电机过载保护。
选型禁忌
- 频繁正反转负载不能按 AC-3 选型，必须放大一档；
- 粉尘、潮湿高温环境需要选用防尘型，电流放大一档；
- 线圈电压必须严格匹配，电压偏高烧线圈，电压偏低吸合无力、触点打火。
十、常见故障、原因与检修方法
1. 线圈通电，接触器不吸合
- 线圈没电、控制线断路、按钮触点接触不良；
- 线圈烧毁、电压过低；
- 铁芯异物卡滞、弹簧卡死。
2. 接触器吸合有巨大嗡嗡噪音
- 静铁芯短路环断裂（最常见）；
- 线圈电压偏低、铁芯接触面有油污灰尘、衔铁卡滞。
3. 接触器吸合后松手就断开，无法自锁
- 自锁用的常开辅助触点氧化烧蚀接触不良；
- 自锁接线错误、导线虚接。
4. 主触点打火严重、电机缺相
- 主触点烧蚀、氧化、接触压力不足；
- 接线松动发热导致触点过热粘连； 现象：三相电流不平衡，电机发热无力。
5. 接触器断电后不释放（触点粘连）
- 负载短路大电流烧熔主触点粘连；
- 反作用弹簧疲劳失效、铁芯油污粘连； 处理：立即断电拆开分离触点，严重必须更换接触器。
6. 频繁烧线圈
- 线圈电压偏高、环境温度过高；
- 铁芯吸合不到位，线圈长时间大电流通电发热烧毁；
- 接线虚接电压不稳。
7.吸合但抖动
原因：
- 电压不稳
- 线圈老化
- 铁芯脏
8.触点烧蚀
原因：
- 频繁启动
- 过载
- 灭弧差
9.发热严重
原因：
- 长时间通电
- 接触不良
十一、安装、接线规范与安全要点
- 必须竖直安装，倾斜角度不超过 5°，否则容易出现释放卡顿；
- 主回路进出线紧固，大电流回路必须用压线鼻，防止虚接发热烧触点；
- 控制回路控制线建议选用 1.0~1.5mm² 铜线，动力回路匹配负载电流；
- 接触器下方必须预留散热空间，多台并排安装需留间隙；
- 潮湿、腐蚀性环境加装防护电箱，定期清理铁芯、触点灰尘；
- 主回路一定要搭配断路器 + 热继电器双重保护。
十二、接触器配套常用电气元件
- 热继电器：串接在接触器下方，做电机过载、缺相保护；
- 中间继电器：扩展接触器辅助触点，小信号驱动接触器线圈；
- 时间继电器：星三角、延时启停控制；
- 按钮开关、限位开关：现场手动启停、位置信号控制；
- 变频器：大功率电机软启动，减少接触器频繁启停触点损耗。
十三、易混知识点总结
- 辅助触点只能接控制回路，严禁接动力大电流；
- 交流接触器才有短路环，直流接触器没有；
- 互锁的核心目的：防止两相电源短路；
- 触点烧蚀轻微可以打磨，重度烧蚀必须直接更换，不能修复继续使用；
- 接触器额定电流不是随便选，必须以 AC-3 负载类别为标准。
