FESTO CPX-F8DE-P（PROFIsafe 安全 8DI）博途 TIA 完整硬件组态步骤

项目背景：

之前一个文章讲了这个使用festo安全模块FDI的思路。然后马上问题就来了，博途里面hw要怎么组态呢？

还会遇到什么问题呢？

需要解决的问题:tia里面组态 CPX-F8DE-P

解决过程:

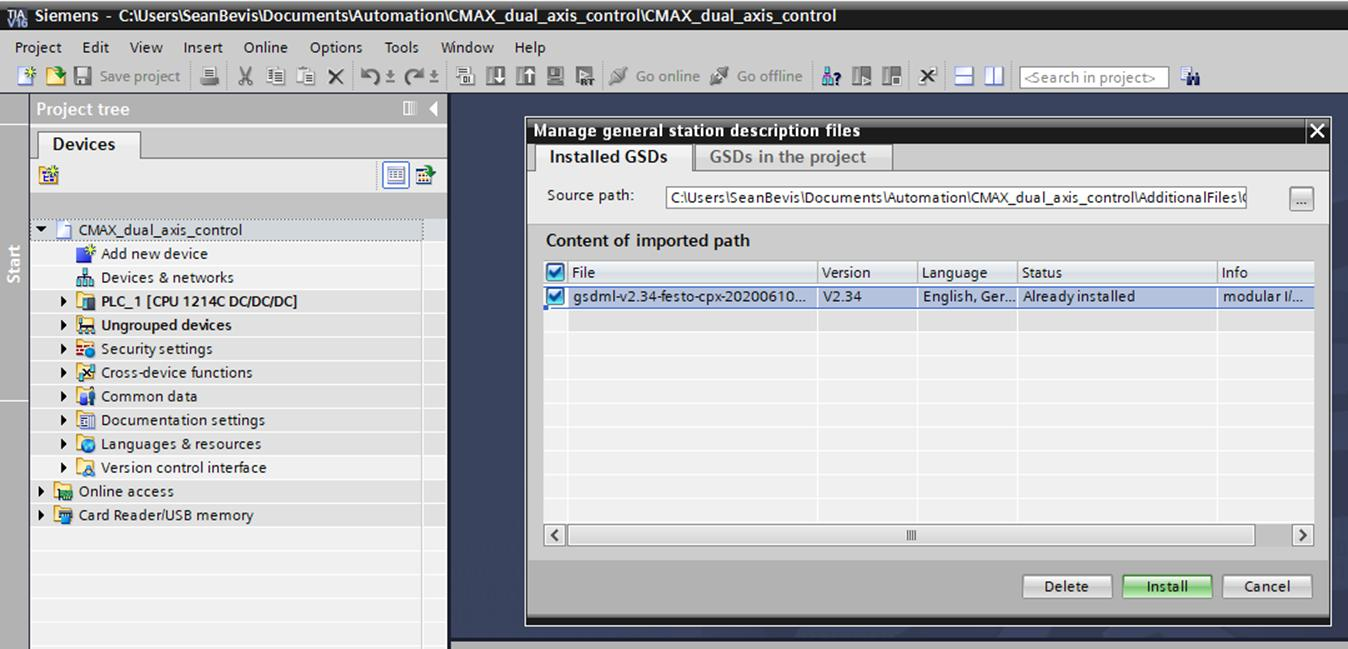

第一步：GSDML 文件：费斯托官网下载最新 CPX Rev30 GSDML（V2.34 及以上），必须先安装到博途，下面是怎么在博途里面安装gsd文件。

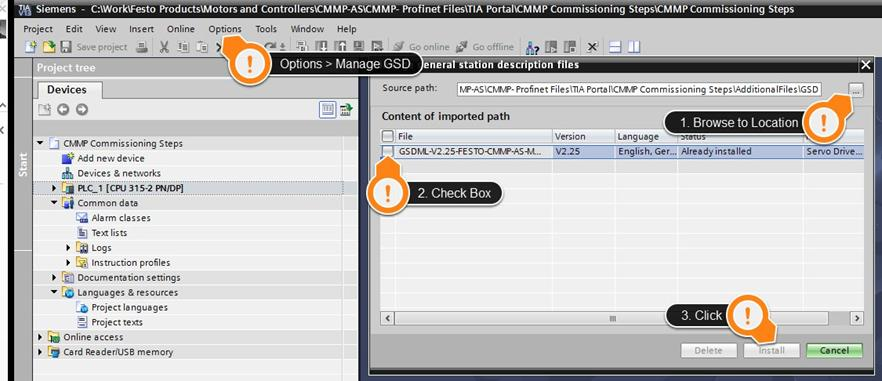

TIA 界面 gsd安装

第二步：插入 CPX 阀岛总线节点

右侧硬件目录展开：现场设备 → Profinet IO → 阀岛 → Festo CPX Terminal → CPX Rev30
将CPX Rev30拖拽到网络画布，用网线连接到 PLC 的 PN 网口
选中 CPX，属性→Profinet 接口：
- 设置阀岛 IP（同网段，192.168.0.2）
- 填写Profinet 设备名称（如 cpx_safety，后续在线写入硬件）

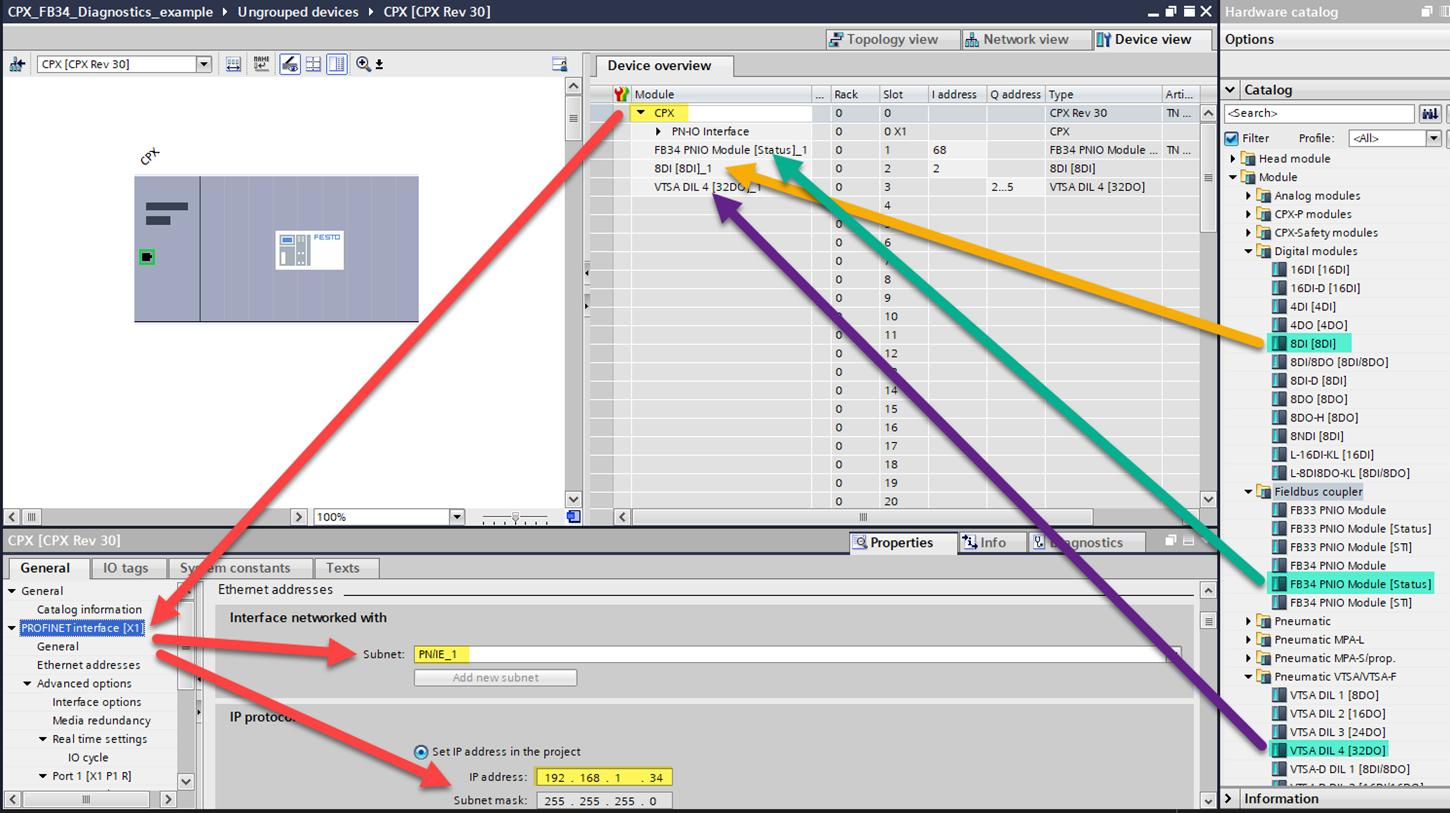

- 硬件组态

其他的设置就和西门子FDI 设置差不多，就不多说了。

总结和启发：

如果是在博途里面使用了第三方的产品，一定要在官网上面找到该产品对应的GSD文件，然后按照文中的指示进行导入，才能对该产品进行组态。
