一、基础定义

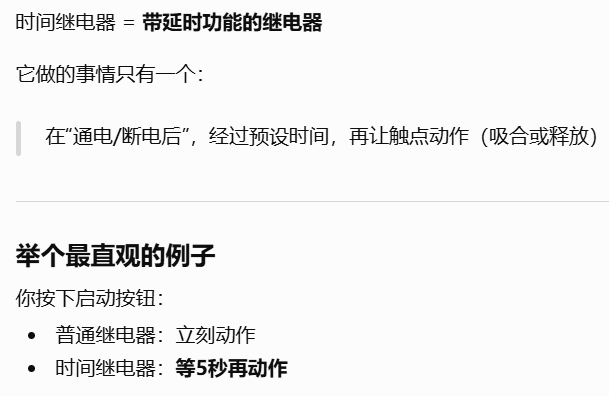

时间继电器 ：一种通电 / 断电后，经过设定延时时间，触点才发生动作的自动控制电器，核心作用：延时通断电路，实现顺序启动、星三角降压启动、间歇运行、延时保护等工控场景。 英文：Timer Relay，电气符号：KT
二、时间继电器的作用
三、分类

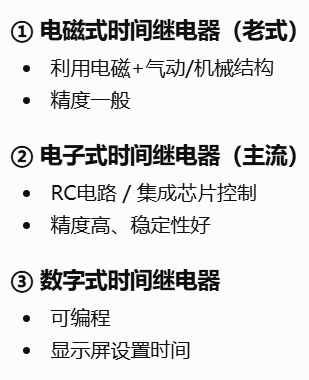

（1）按延时动作原理分
- 空气阻尼式（气囊式）KT
- 原理：利用气囊进气排气快慢实现延时，调节进气螺钉改变延时时长
- 优点：便宜、交直流通用、延时范围宽（0.4s～180s）
- 缺点：精度低、环境温湿度影响大、不能频繁动作
- 典型应用：老式星三角启动、机床老旧控制回路

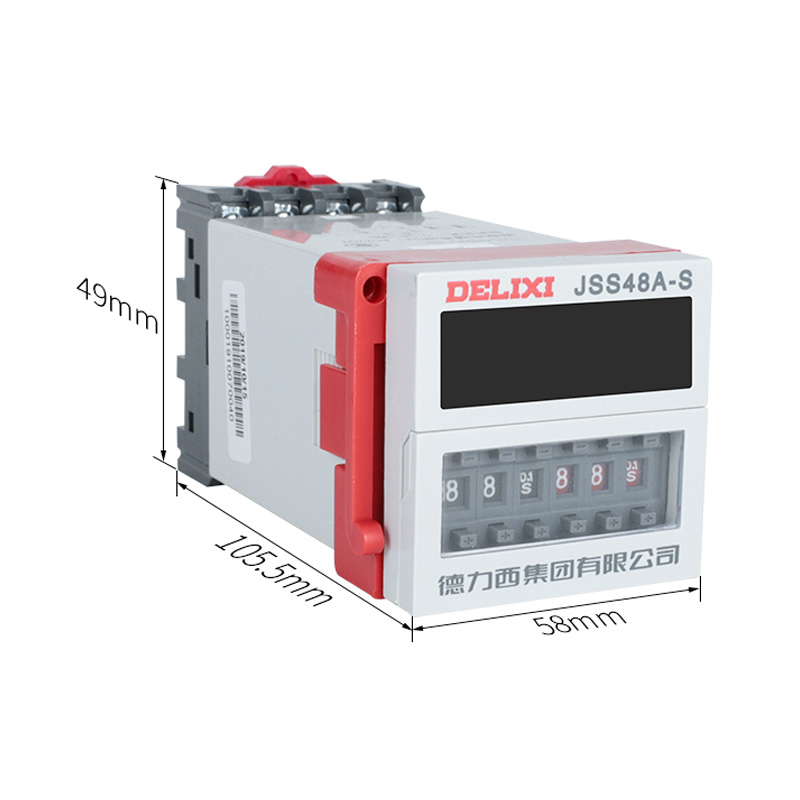

- 电子式（晶体管 / 数显时间继电器）
- 原理：RC 电容充放电、单片机计时
- 优点：精度高、抗干扰强、延时范围极大（0.1s～9999h）、可多模式延时、带数码显示
- 现在电工 90% 场景用数显电子式时间继电器
- 电磁式时间继电器
只用于直流断电延时，延时短，极少用，只在老式直流控制柜出现
4.电动机式时间继电器
延时极长（小时级），价格高，一般用于定时启停大功率设备
（2）最核心分类：按延时方式（必须背熟，接线核心）。
（3）按结构类型
（4）按输出形式

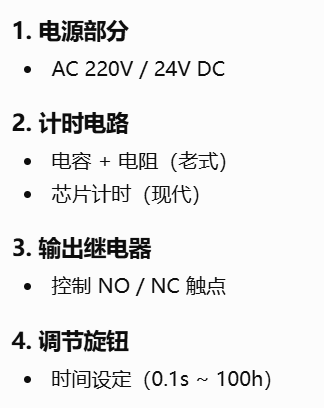

四、时间继电器的结构组成

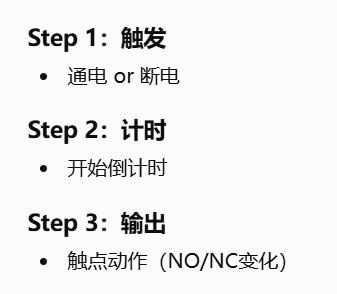

五、时间继电器的工作逻辑
六、四大延时工作模式

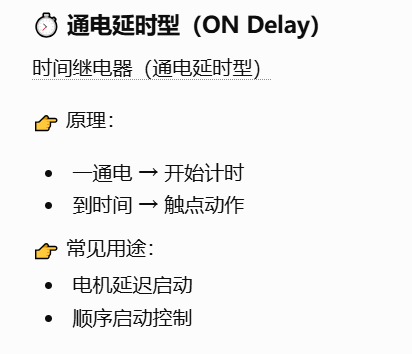

模式 1：通电延时型（最常用，符号：KT 通电延时）
线圈得电开始计时，到达设定时间，触点动作；线圈失电，触点瞬间复位。
通电延时两组触点：
1.通电延时常开触点 KT-NO
线圈通电→计时开始→时间到→触点闭合；断电立刻断开。 用途：星三角延时切换、电机顺序启动。
2.通电延时常闭触点 KT-NC 线圈通电→计时开始→时间到→触点断开；断电立刻闭合。
记忆：通电延时→通电慢动作，断电瞬间复位

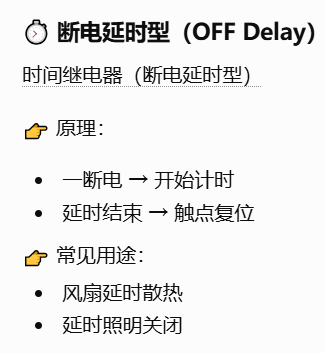

模式 2：断电延时型（断电延时 KT）
线圈先得电时，触点瞬间动作；线圈失电瞬间开始计时，延时结束触点才复位。
断电延时两组触点：
- 断电延时常开：线圈吸合立刻闭合；断电后延时断开
- 断电延时常闭：线圈吸合立刻断开；断电后延时闭合
记忆：断电延时→通电瞬间动作，断电慢慢复位
模式 3：往复循环延时（循环时间继电器）
通电后，常开闭合延时 T1→断开，常闭闭合延时 T2，无限循环。 应用：水泵间歇启停、路灯循环闪烁、输送带间歇运行。
模式 4：瞬动触点（所有时间继电器都带一组瞬时触点）
不管延时模式，线圈一得电立刻动作，失电立刻复位，不带延时功能。 作用：做信号指示灯、自锁回路，不参与延时控制。

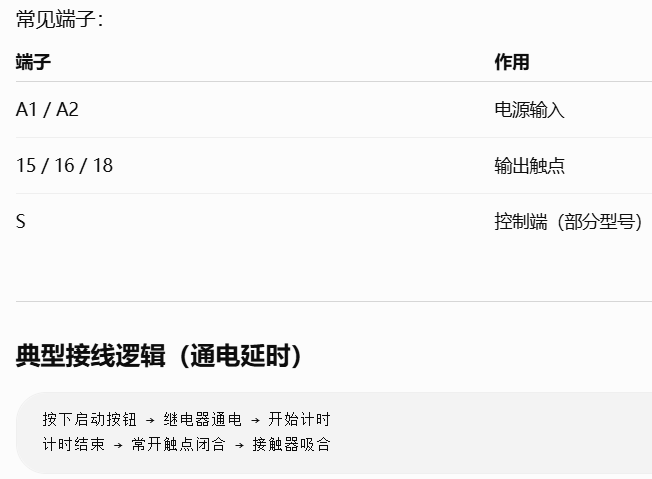

七、电气符号、端子定义、接线规范
1. 通用 8 脚时间继电器（最主流）
- 电源端子：2、7 脚（AC220V/AC380V/DC24V，必须先接工作电源）
- 延时触点：1、3、4
- 1-3：延时常开 NO
- 1-4：延时常闭 NC
- 瞬动触点：5、6、8
- 5-6：瞬动常开
- 5-8：瞬动常闭
2. 11 脚时间继电器
多一组独立延时触点，可同时控制两路不同延时负载。
3. 电压规格（选型必看）
交流：AC24V、AC110V、AC220V、AC380V 直流：DC12V、DC24V（PLC 控制柜最常用 DC24V）
⚠️ 严禁线圈电压接错，直接烧毁时间继电器。
八、时间继电器选型五大参数
- 线圈工作电压：必须和控制回路电压一致
- 延时范围 ：秒级、分钟级、小时级按需选
- 星三角启动：10s～60s
- 风机延时停机：几分钟
- 定时设备：小时级，选数显长延时
- 触点容量：触点额定电流（5A/10A） 只能控制接触器线圈、指示灯小负载；大功率电机必须用 KT 触点驱动接触器，不能直接带电机。
- 延时方式：通电延时 / 断电延时 / 循环延时
- 安装方式：导轨式（35mm 电气导轨，控制柜通用）、面板嵌入式

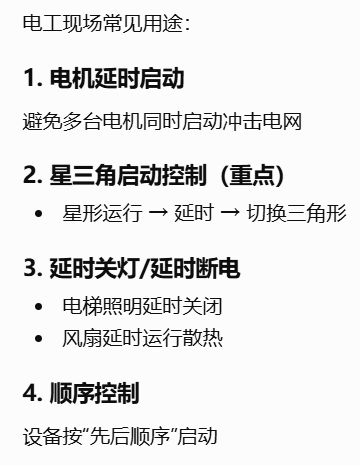

九、经典控制电路应用

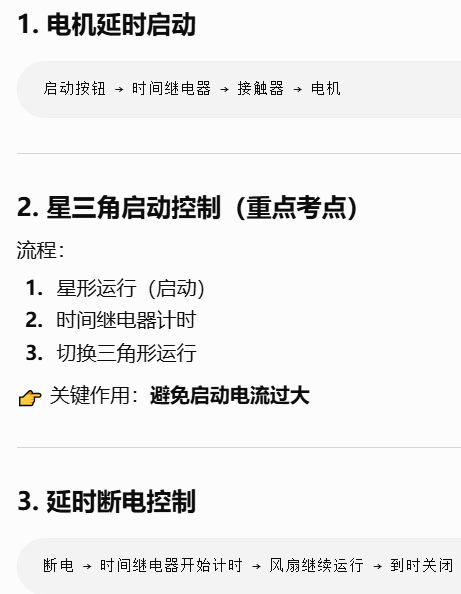

1. 星三角（Y-Δ）降压启动（通电延时经典）
- 按下启动按钮，星形接触器 KM1、主接触器 KM 吸合，电机星形降压启动；
- 同时通电延时 KT 线圈得电开始计时；
- 设定时间到，KT 延时常闭断开 KM1，延时常开闭合三角形接触器 KM2；
- 电机切换三角全压运行，完成软启动，降低启动冲击电流。
2. 两台电机顺序延时启动
M1 先启动，延时 10 秒后 M2 自动启动；利用 KT 通电延时常开控制第二台接触器。
3. 风机延时停机（断电延时经典场景）
设备停机后，冷却风机继续运转 3 分钟散热： 主机运行时，KT 线圈得电，断电延时常开提前闭合；主机停机 KT 失电，开始 3 分钟延时，延时结束风机才停止。
4. 循环间歇控制（循环时间继电器）
污水泵工作 5 分钟，停止 10 分钟，反复循环，防止频繁启停烧泵。
十、时间继电器常见故障、检测、维修

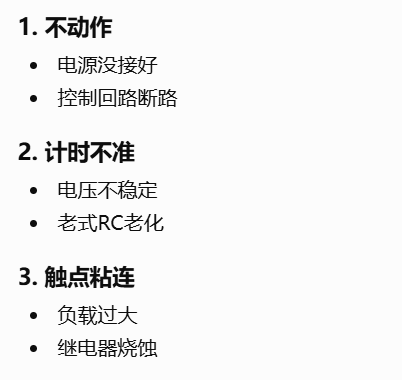

1. 常见故障
- 线圈烧坏：通电不吸合、万用表测线圈电阻无穷大
- 延时不准：电子式电压不稳；气囊式进气孔堵塞
- 触点烧蚀：触点电流过载，出现吸合但负载不工作
- 数显不亮：电源端子接反、电压错、端子松动
2. 万用表检测方法
- 电阻档测 2、7 脚：有几百～几千欧正常，无穷大线圈断路，接近 0 短路；
- 不通电：1-4 常闭导通，1-3 常开断开；
- 通电延时等待设定时间后，1-3 导通、1-4 断开；
- 断电瞬间恢复初始状态。
3. 故障排查要点
- 先查电源电压是否匹配端子接线是否紧固
- 区分：不延时、延时过长、延时失效、触点接触不良三类故障
- 频繁烧触点：必须加装中间继电器扩容
十一、易混淆知识点
- 通电延时≠断电延时，不能互换替换；
- 瞬动触点没有延时，只能做自锁、信号，不能用来延时切换；
- 时间继电器触点是弱电控制触点，不能直接接三相电机主回路；
- 气囊式只能通电延时，想要断电延时必须买专用断电型 KT；
- 数显时间继电器可以通过拨码 / 按键切换多种延时模式，一台多用。

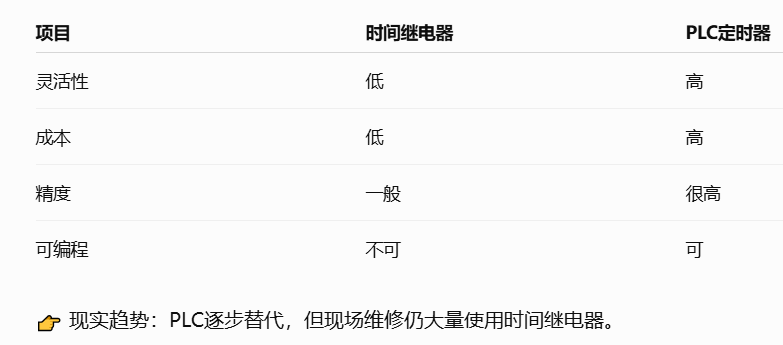

十二、PLC 时代下时间继电器的替代知识
- 小型控制柜：依旧大量使用硬件时间继电器，接线简单、故障率低；
- PLC 控制系统：多用内部软定时器 T（TON 通电延时、TOF 断电延时、TONR 累计延时）替代硬件 KT；
- 但现场应急、简易回路、无 PLC 场合，硬件时间继电器仍是必备元件。
十三、延时模式速记表
| 类型 | 线圈得电动作 | 线圈失电动作 | 典型应用 |
|---|---|---|---|
| 通电延时 | 延时后触点动作 | 触点瞬间复位 | 星三角、顺序启动 |
| 断电延时 | 触点瞬间动作 | 延时后触点复位 | 风机延时散热 |
| 循环延时 | 交替通断无限循环 | 断电停止循环 | 间歇水泵、定时警示 |
| 瞬动触点 | 立刻动作 | 立刻复位 | 自锁、指示灯 |
