视觉传感器

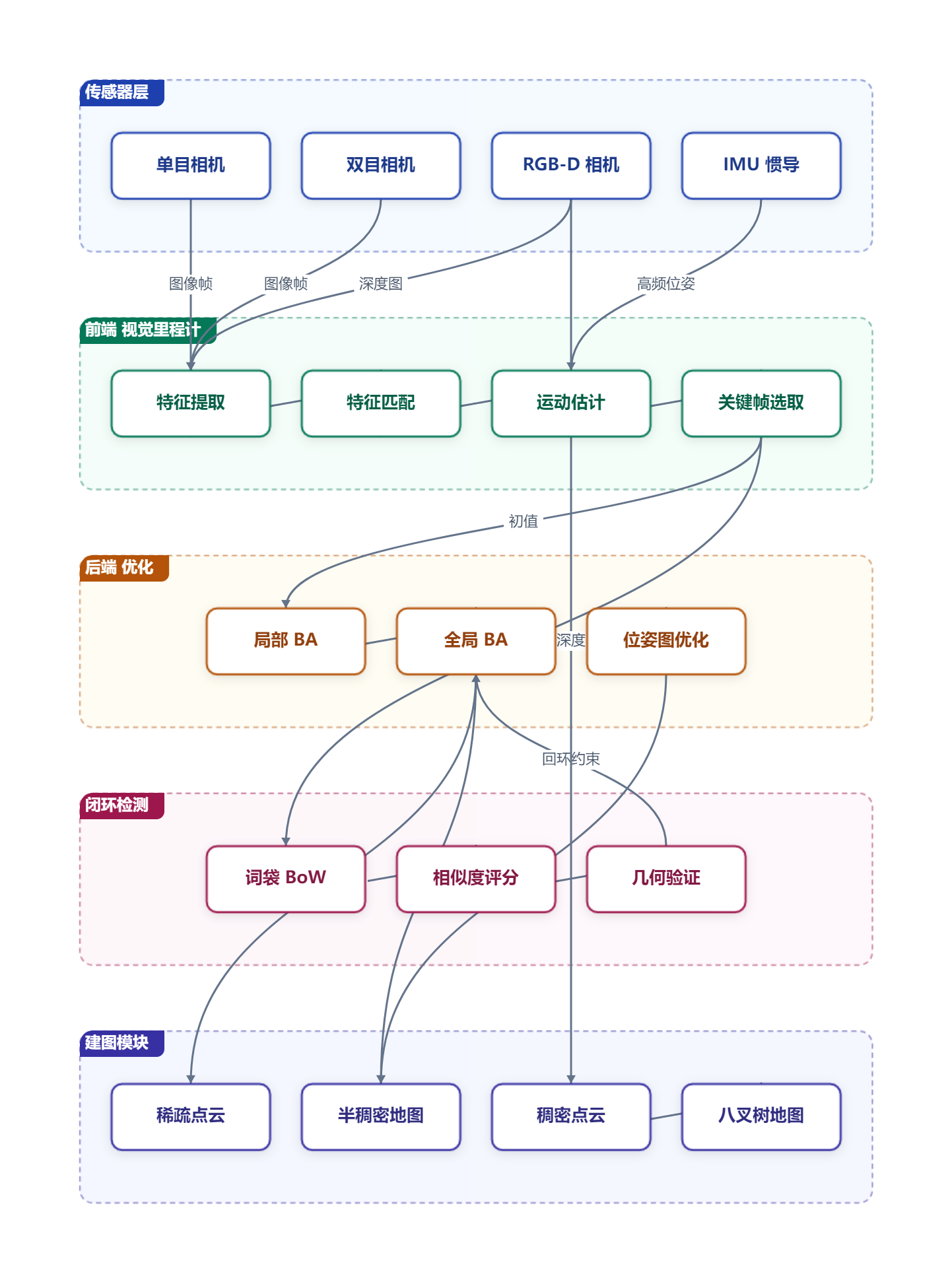

视觉传感器：
Event相机
全景相机
RGB-D相机
双目相机
单目相机
定义与基本概念
视觉传感器是一种集成视觉照明、镜头和摄像头的紧凑设备，是一种专门设计的机器视觉系统，用于在非结构化环境中执行简单的存在/缺失检测，并提供通过/未通过结果。它结合了相机的图像采集功能与计算机的处理能力，可对元件或产品的位置、质量和完整性做出决策。
工作原理与组成结构
工作原理
视觉传感器是一种将光学信号转化为数字信号的设备，用于图像采集、处理和分析。它通过光学镜头将物体图像投射到感光元件上，再将光信号转化为电信号，经图像处理部分进行分析。通常由CMOS或CCD传感器捕获图像，并通过特定软件进行配置和处理。
组成部分
视觉传感器主要由以下部分组成：
- 光学部分
- 感光元件（摄像头）
- 图像处理部分（视觉处理器）
- 通信模块
- 集成式光源
部分视觉传感器集成处理器，因此也被称为智能相机。
主要功能
视觉传感器可执行以下任务：
- 存在/不存在检查
- 缺陷检测
- OCR（文字识别）
- 物体计数
- 装配验证
- 位置、方向、颜色、文本、距离等特征检查
类型分类
视觉传感器主要有两种投影类型：透视投影型和正交投影型。还有彩色模型和单色模型之分。
优势特点
相比光电、激光和接近传感器等其他传感器，视觉传感器的优势包括：
- 能处理多个检测点
- 能识别图案、颜色等特征
- 适应不同环境
- 节省时间与成本
- 操作简便
- 灵活安装和易用配置
应用领域
视觉传感器广泛应用于多个行业：
- 汽车工业
- 电子制造
- 食品饮料
- 医疗行业
- 机器人技术
- 自动驾驶
- 安防监控
- 自动化生产流水线
主流厂商
国内外有多家知名厂商提供视觉传感器产品，如康耐视（Cognex）、Baumer、Sensopart等，提供多种型号以满足不同工业需求。
一、Event相机（事件相机/神经形态相机）
工作原理
- Event相机是一种仿生视觉传感器，模仿人眼视网膜的工作原理
- 不按固定帧率拍摄图像，而是基于像素级亮度变化异步输出"事件流"
- 每个像素独立工作，持续监测亮度变化，当变化超过设定阈值时触发事件
- 每个事件包含：**坐标、时间戳、亮度变化方向（ON/OFF）**
核心特点
特性 Event相机 传统帧相机 动态范围 140 dB 约60 dB 时间分辨率 微秒级 毫秒级 延迟 极低（无输入延迟） 存在输入延迟 运动模糊 无 高速运动时明显 功耗 低功耗 相对较高 应用场景
- 无人机导航与跟踪
- 自动驾驶车辆感知
- 机器人SLAM（同时定位与地图构建）
- AR/VR动作捕捉
- 工业高速检测
- 物体追踪
二、全景相机（360°相机）
工作原理与设计
- 可拍摄360度全方位图像的设备
- 常见设计方案：
- 连续旋转的折叠光学系统（"光棒"扫描相机）
- 多相机阵列球形排列（如Panono由多个小相机组成球体）
- 六目拼接方案（如使用多个GoPro组合）
- 专业级一体化设备（如Matterport用于高精度三维建模）
行业应用场景
- VR虚拟看房
- 新闻媒体宣传拍摄
- 建筑项目管理与施工现场记录
- 虚拟教育培训
- 全景空间直播（演唱会、活动）
- 谷歌街景数据采集
三、RGB-D相机（RGB+深度相机）
基本原理
- 集成RGB相机 和深度相机的设备，可同时获取物体的颜色和深度信息
- 核心组件：红外投影器、红外相机、RGB相机、计算单元
两种主流技术路线
1. 结构光（Structured Light）
- 通过投射编码光图案，经物体反射后根据光失真情况获取三维信息
- 优点：精度高、可输出较高分辨率深度图
- 缺点：近距离适用、远距离精度差、受强光环境干扰大
2. ToF（Time of Flight，飞行时间）
- 通过测量光脉冲飞行时间计算相机与目标的距离
- 优点：适合远距离和动态场景、无需提取反射特征、计算量较低
- 缺点：精度相对较低
应用领域
- 机械手抓取
- 机器人SLAM映射
- 3D人脸识别
- 无人驾驶辅助感知
- VR/AR空间定位
- 农业果实识别与采摘指导
常见产品
- Kinect系列（第一代用结构光，第二代部分用ToF）
- Intel RealSense系列
- 各类ToF RGB-D摄像头模组
四、双目相机（立体视觉相机）
工作原理
- 由左、右两个相机组成，从不同视角拍摄同一场景
- 基于三角测量原理：通过两条射线的交汇确定唯一目标点的三维坐标
- 工作流程：图像采集 → 极线校正 → 立体匹配 → 视差图 → 深度图/点云
- 两相机中心之间的距离称为**基线（Baseline）**，决定测量范围
特点分析
优势：
- 对相机硬件要求低，成本低
- 室内外都适用
- 无需主动光源，使用自然光
局限：
- 对环境光照非常敏感，强光阴影或昏暗环境下效果下降
- 不适用于单调缺乏纹理的场景（天空、白墙、沙漠等），易匹配失败
- 计算复杂度高，需逐像素计算匹配
- 基线长度限制测量范围：基线越大测量越远，基线越小测量越近
应用场景
- 工业机器人实时环境感知与拾取放置任务
- 月球车导航地形信息采集
- 智慧农业中的应用研究
五、单目相机（Monocular Camera）
基本原理
- 仅使用单个摄像头进行图像采集的设备
- 无法直接获取深度信息，需依赖先验假设或运动信息推算
- 单目视频重建3D轨迹需解决**不适定问题（ill-posed problem）**
3D重建方法
- 几何方法：Structure from Motion (SfM)、SLAM、多视图立体
- 光度方法：Shape from Shading（光度立体法）
- 学习方法：基于深度学习的单目深度估计
- 近期进展：UniK3D可实现通用相机模型的单目3D估计；PanoRecon可实现实时全景语义3D重建
应用领域
- 智慧城市：大规模高分辨率3D地图重建
- 医疗影像：单目内窥镜视频重建结肠黏膜3D模型
- 人体动作分析：单目视频重建3D人体模型
- 移动点目标的3D轨迹重构
局限性
- 在没有假设条件下，仅从单目图像重建3D运动不可行
- 观测条件有限时（观测不足、距离远、平台观测误差大）最小二乘估计面临病态问题
- 缺乏视差信息导致深度估计具有尺度不确定性
总结对比表
类型 是否主动发光 深度获取方式 精度 适用场景 Event相机 否（被动响应亮度变化） 异步事件流 高时间分辨率 高速动态场景 全景相机 否 图像拼接 N/A 360°环境采集 RGB-D（结构光） 是（主动红外） 三角测量 高（近距离） 室内精确测量 RGB-D（ToF） 是（主动脉冲光） 飞行时间 中（远距离） 远距离动态场景 双目相机 否 视差三角测量 中 室内外通用 单目相机 否 需算法推算 依赖算法 低成本应用
