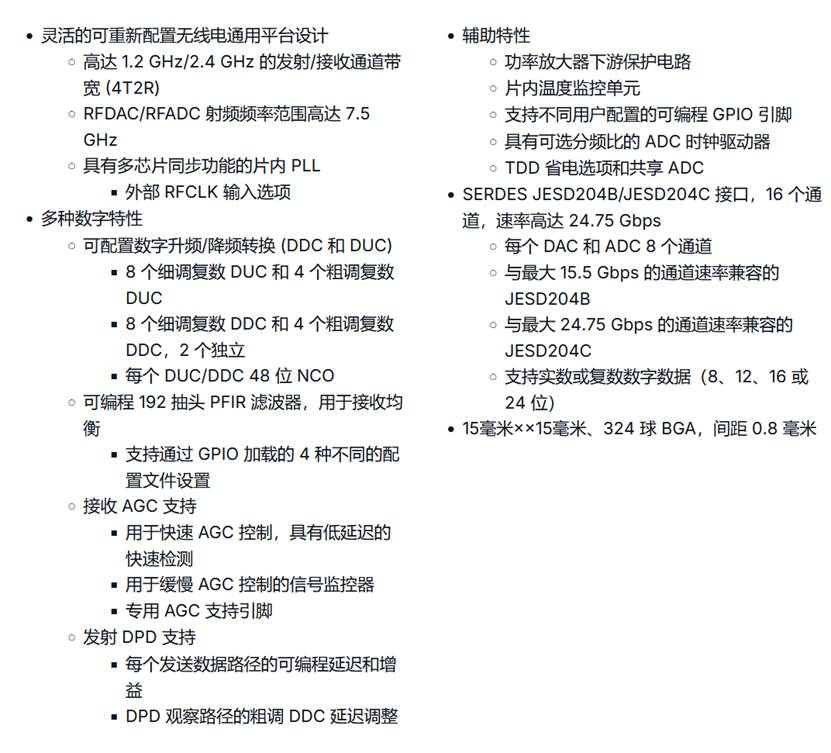

AD9986是一款高度集成的器件，具备一个16位、最高12 GSPS采样率的射频数模转换器（RF DAC）内核，以及一个12位、6 GSPS采样率的射频模数转换器（RF ADC）内核。AD9986支持四个发射通道和两个接收通道，采用四发射、两接收（4T2R）配置。AD9986非常适合需要宽频带观测接收路径以实现数字预失真的2天线和4天线发射应用。在单通道模式下，AD9986支持高达6 GSPS的复数发射和接收数据速率。发射和接收路径支持的最大无线电信道带宽分别为1.2 GHz和2.4 GHz（4T2R）。AD9986具有16通道、24.75 Gbps的JESD204C或15.5 Gbps的JESD204B串行数据端口、片上时钟倍增器，以及针对多频段、直接射频无线电应用的数字信号处理能力。

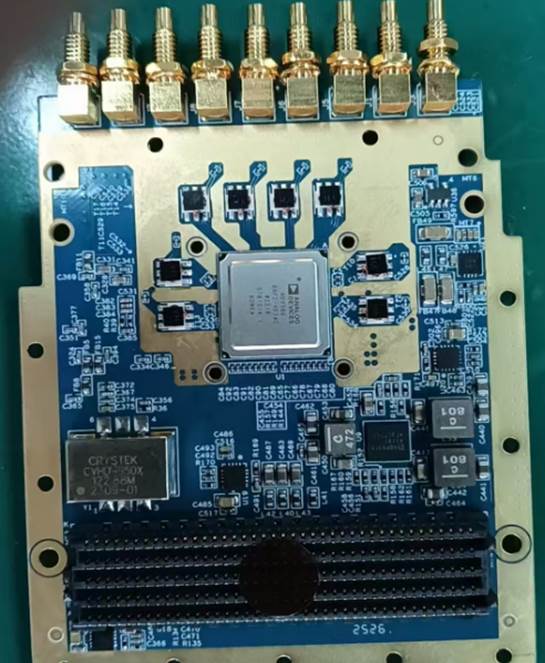

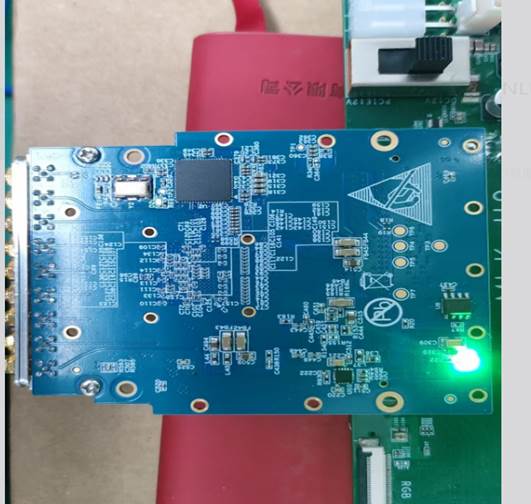

使用KU5P和AD9986子卡进行测试，

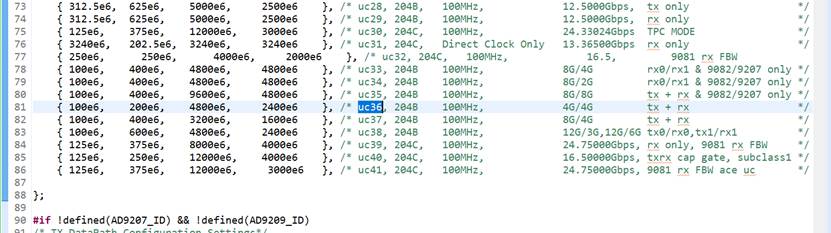

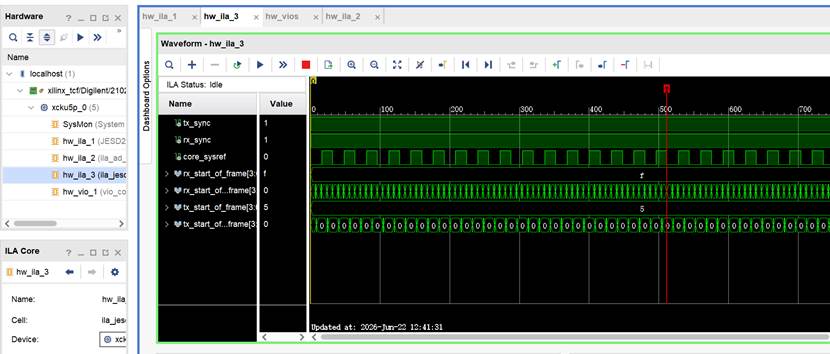

根据ADI提供的API函数，使用JESD204B进行测试，uc36模式

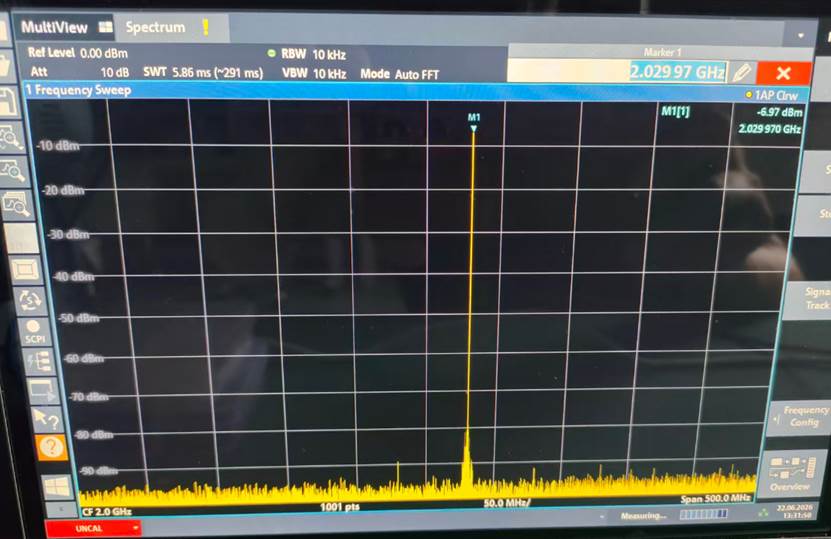

数字NCO，rx配置1GHz，发射配置2GHz

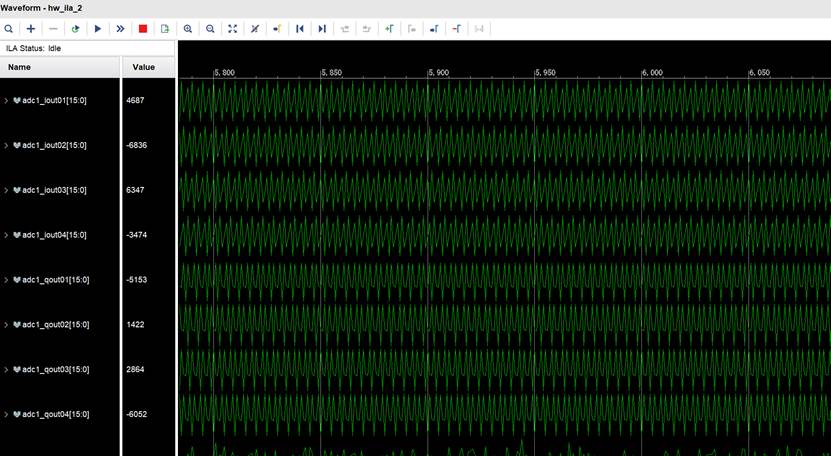

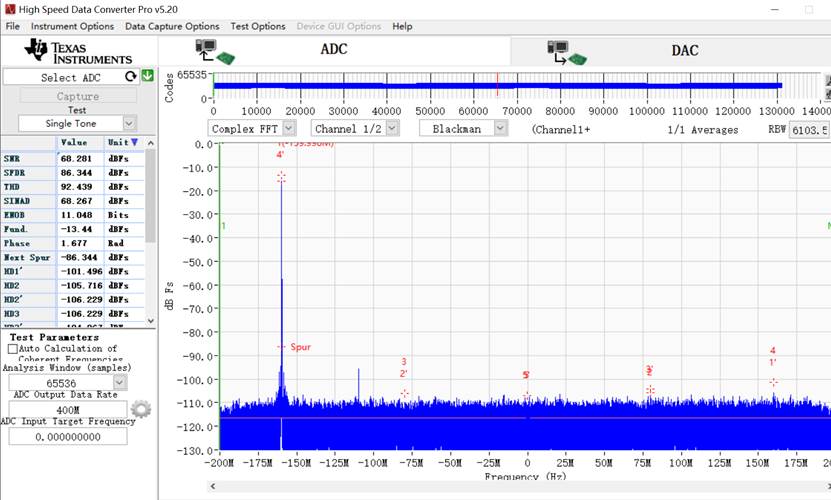

信号源输入840MHz，Vivado ila采样

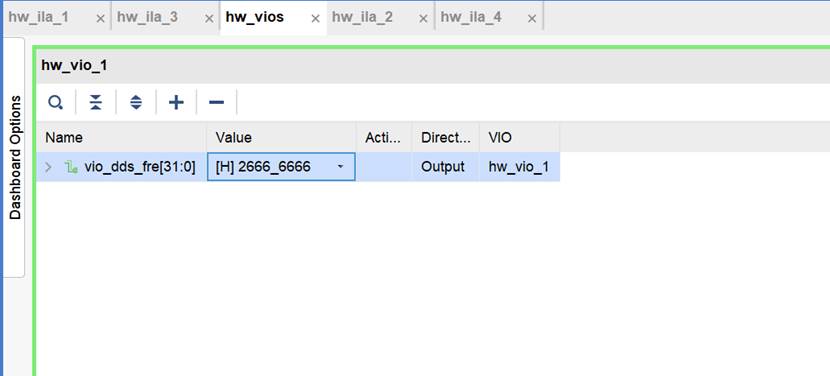

dds输出 = （2^32/fs*fre）
输出30M = （2^32/200*30）=0x26666666
