基于ST生态的正版单片机开发-创建第一个程序并调试

背景：

作为单片机开发，收费软件占据大部分嵌入式开发的人员的开发工具（算得上初恋工具了吧），大学教材，大学老师都是用这些收费的软件的教育版，让大部分从业人员一开始就解除的收费软件，发现这些收费软件还挺有心机的，那没有不收费的软件吗，答案是否定的，当然有，还很多，纯编译器的有GNU的GCC编译器，只是需要自己编写组织源码和工程，比较费时费力，还需要一定的编译知识，还有就是今天我要讲的基于ST生态的单片机开发STM32CubeMX和STM32CubeIDE。
STM32CubeMX是驱动生成软件，可以图形化配置好各个外设和时钟，然后转出STM32CubeIDE工程进行编译和调试。

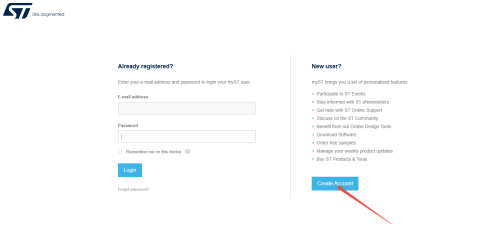

在使用这个工具之前需求注册一个ST的账号，

https://my.st.com/cas/login？lang=en&service=https://www.st.com/content/st_com/en.html
注册完毕就直接下载最新的STM32CubeMX和STM32CubeIDE即可。

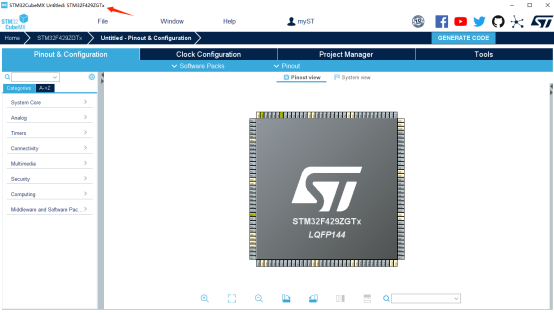

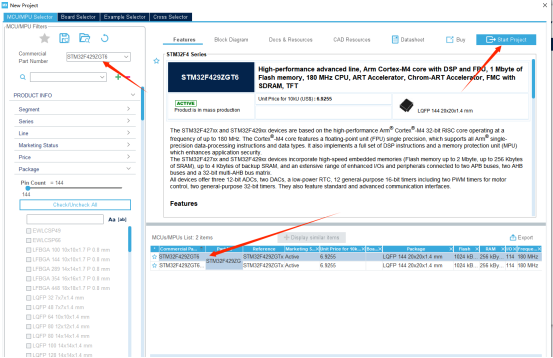

打开软件,新建工程，这里有多种开发方式，我们直接选MCU即可。我的主板用的是STM32F429ZGT6

这个界面也有st官方资料，按需取用，我创建工程就不多说了。

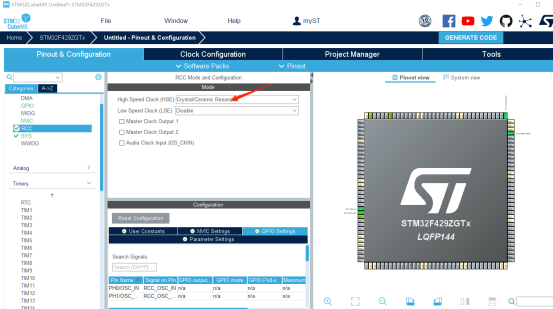

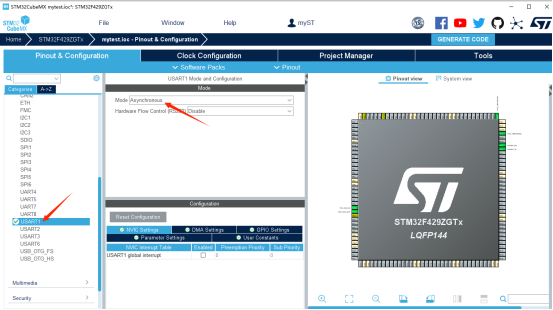

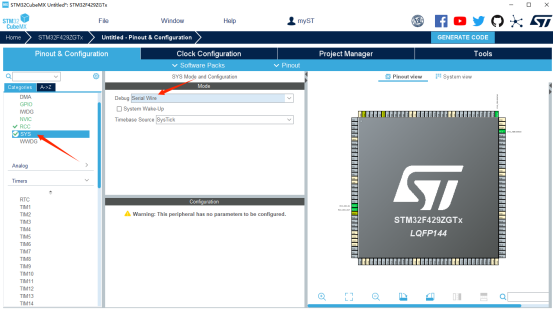

这样就进来配置页面了，我这里只是演示，我就配置时钟，调试口打印数据就行

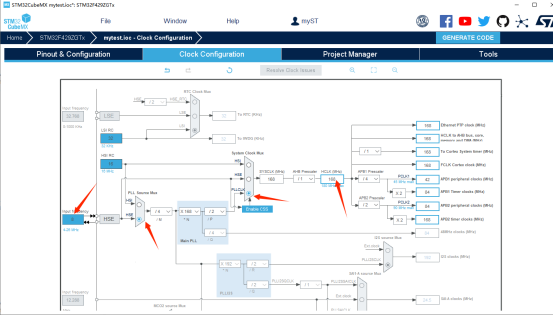

注意整个时钟默认生成是25M的，我的板子设计8M的这里需要调整一下。

时钟树配置选好路径之后HCLK设置自己的目标时钟，然后回车，让工具自己算其他时钟即可，如果没有特殊要求的话。

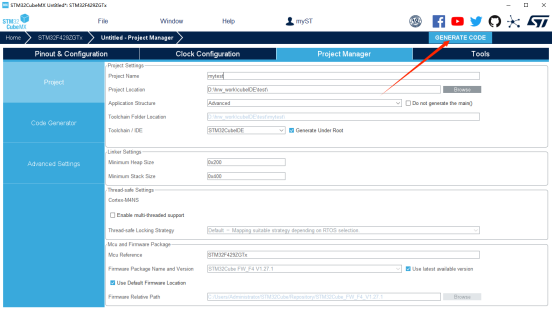

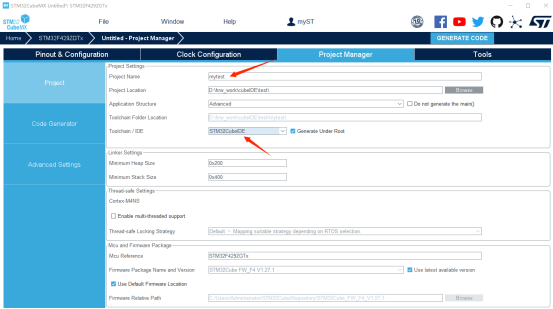

写一下工程名字和选择一下IDE就行，如果不想用IDE想自己折腾一下工具链，也可以导出makefile，自己配置工具链编译，今天只讲IDE这里就不展开了。

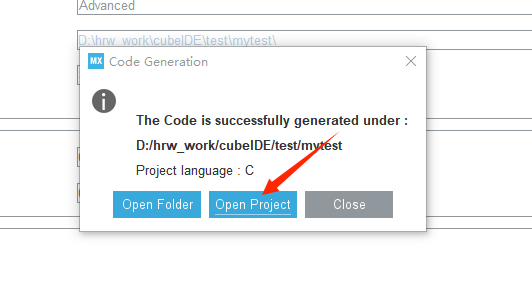

其他的不懂可以先默认，导出代码

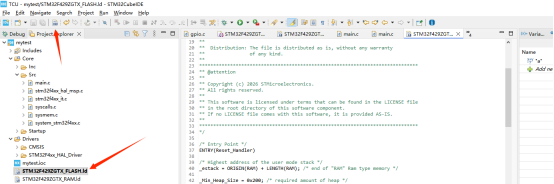

打开这个ld文件，因为的主板是有boot的，引导的地址不是0x8000000开始的，所以要调整一下

c 复制代码

MEMORY
{
  CCMRAM    (xrw)    : ORIGIN = 0x10000000,   LENGTH = 64K
  RAM    (xrw)    : ORIGIN = 0x20000000,   LENGTH = 192K
  FLASH    (rx)    : ORIGIN = 0x8020000,   LENGTH = 768K
}

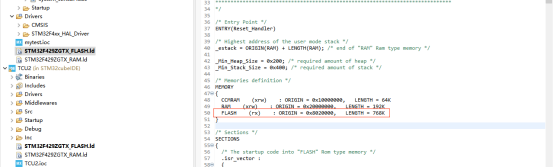

改成这样即可，注意那个长度不要忘记改了。默认是整个片内的flash

c 复制代码

int main(void)
{
  /* USER CODE BEGIN 1 */
	SCB->VTOR = 0x08020000;
  /* USER CODE END 1 */

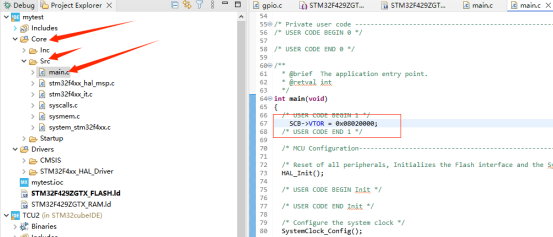

找到main函数添加向量地址，否则跑不进去。

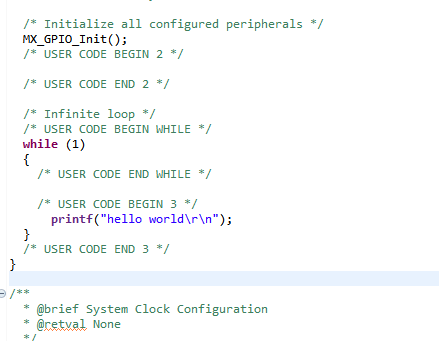

在下面的while(1)里面增加打印函数，

c 复制代码

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  printf("hello world\r\n");
	  a++;


  }

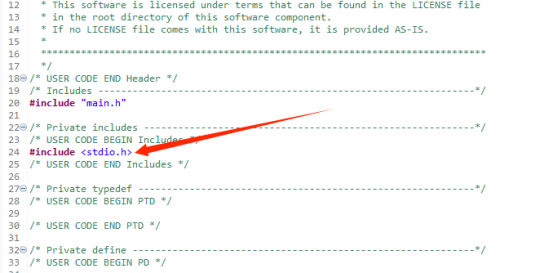

前面增加标准头

c 复制代码

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include <stdio.h>
/* USER CODE END Includes */

c 复制代码

/* USER CODE BEGIN 4 */
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif

PUTCHAR_PROTOTYPE
{
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
    return ch;
}
/* USER CODE END 4 */

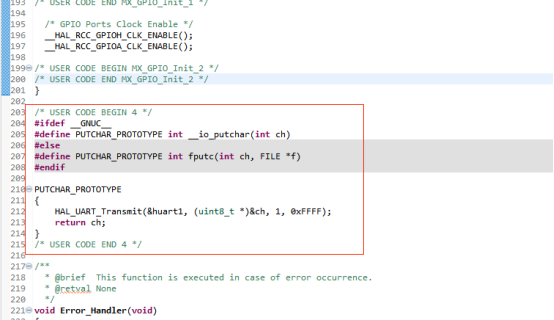

重定向串口打印。

注意要遵循框架，用户代码一定要写在USER CODE 的BEGIN和END之间，里面定义了很多代码块，有用户头，用户指针，用户宏，用户代码块等等，下次重新配置驱动的时候不会影响用户代码。

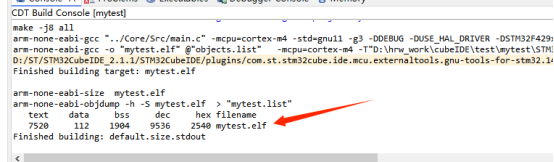

然后build project

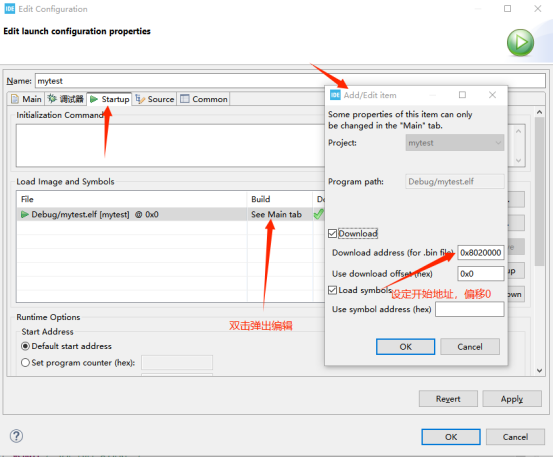

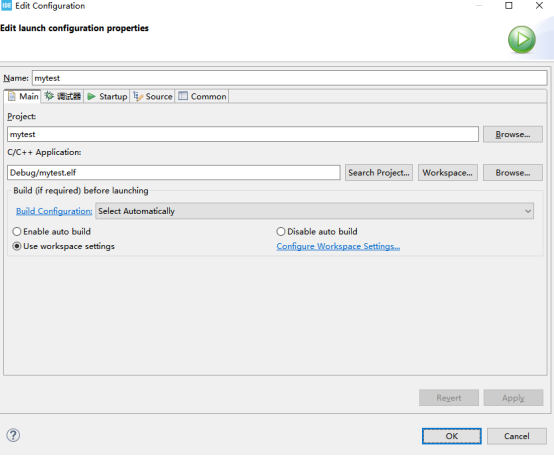

Run as

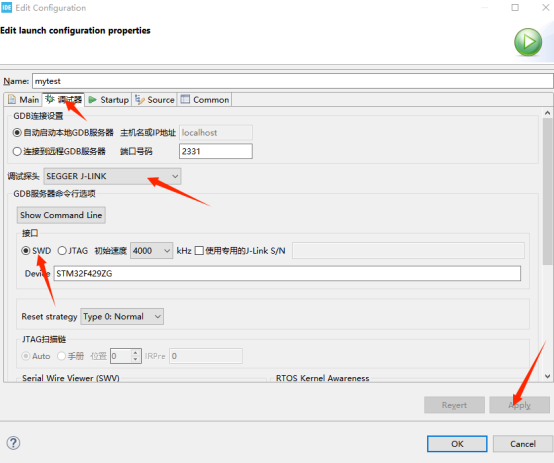

选择jlink

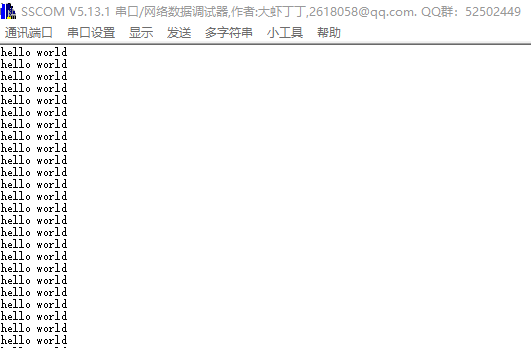

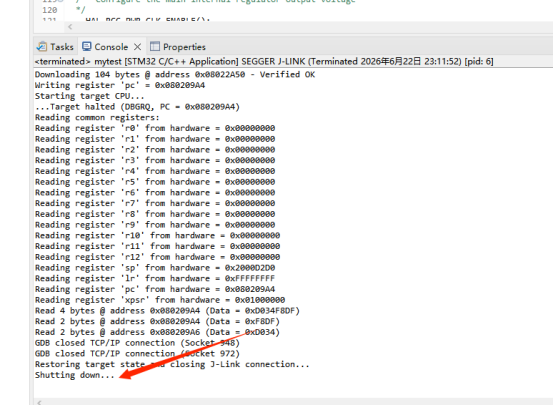

成功了。

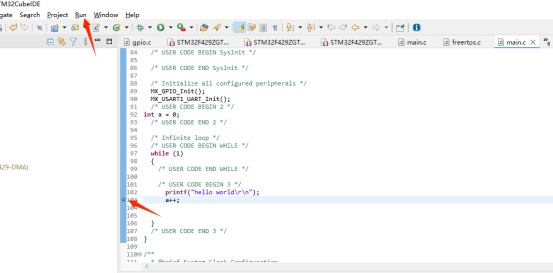

设置断点

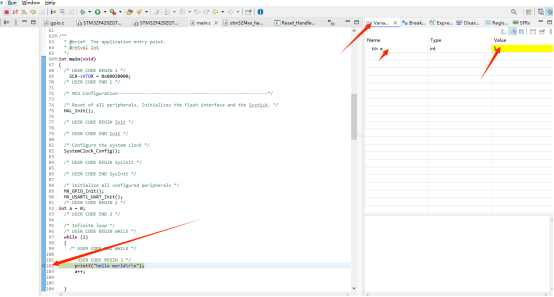

调试

完成
