进阶主题一：int_time_accu.offset --- 曝光时间的"零点偏移"
1.1 代码现象
线性模式有一个非零 offset，DCG 模式的 offset 都是 0：
case MODULES989_SENSOR_3840X2160_30FPS_LINEAR_MODE:
ae_sns_dft->int_time_accu.offset = (td_float)(0x9d60 - 64000) / 0x9680;
// = (40288 - 64000) / 38528
// = -23712 / 38528
// ≈ -0.6155
break;
case DCG_12BIT: // offset = 0
case DCG_14BIT: // offset = 0
为什么线性模式有这个奇怪的值？
1.2 先理解"曝光时间"在 sensor 里的精确含义
你写的曝光时间寄存器（0x0202/0x0203）叫 Coarse Integration Time（CIT），单位是"行数"。但 sensor 的实际曝光并不是从行的第0个像素时钟开始的：
一行的时序：
├── 消隐区 (HBlank) ──┤── 有效像素区 ──┤
↑
行有效信号开始
曝光时间 = FINE_INTEG_TIME + COARSE_INTEG_TIME × 行周期
↑ ↑
行内精细曝光时间 按行计的粗曝光时间
(单位：像素时钟) (单位：行数)
AE 算法只控制 Coarse 部分（按行），但实际曝光量 = Coarse + Fine。
1.3 offset 的推导
代码注释已经说明了来源：
/* offset = (FINE_INTEG_TIME - 64000)/LINE_LENGTH_PCK,
FINE_INTEG_TIME:reg0x200_0x201, LINE_LENGTH_PCK:reg0x342_0x343 */
FINE_INTEG_TIME = reg0x200_0x201 = 0x9d60 = 40288（像素时钟单位）64000是一个内部基准值（海思 AE 框架的约定：Fine 部分基准为 64000 像素时钟）LINE_LENGTH_PCK = reg0x342_0x343 = 0x9680 = 38528（每行总像素时钟数）
offset = (40288 - 64000) / 38528 ≈ -0.6155 行
物理含义：由于 FINE_INTEG_TIME 不等于基准值 64000，每行实际多曝光了 -0.6155 行的量。AE 算法在计算"需要多少行曝光"时，必须补偿这个偏差。
DCG 模式为什么 offset = 0？ 因为 DCG 模式的 FINE_INTEG_TIME 恰好等于 64000（或者海思框架对 DCG 做了不同的约定），无需补偿。
1.4 如果 offset 设置错误会怎样
画面轻微偏亮/偏暗（偏差小于1行）
AE 收敛速度变慢
多 pipe 时不同 pipe 之间曝光不一致
这是精调参数，不影响功能但影响 AE 精度。
进阶主题二：delay_frame_num 和 cfg2_valid_delay_max --- 寄存器生效时序（一般查sensor文档来决定）
2.1 问题背景
写入 sensor 寄存器后，不是下一帧立即生效，而是有延迟：
帧 N：ISP 写入新曝光值
帧 N+1：sensor 接收到但还没用上（内部流水线还在处理帧N的曝光）
帧 N+2：新曝光值真正生效
2.2 代码中的两个参数
delay_frame_num = 0（每个寄存器上）：
sns_state->regs_info[0].i2c_data[0].delay_frame_num = 0;这表示"写寄存器后，希望0帧延迟生效"------但这不是sensor的实际延迟 ，而是告诉 ISP 框架"我希望尽量0帧延迟"。实际延迟由
cfg2_valid_delay_max控制。
cfg2_valid_delay_max = 2：
sns_state->regs_info[0].cfg2_valid_delay_max = 2;
这才是关键 ：它告诉 ISP，从写入寄存器到 sensor 实际生效，最多需要 2帧延迟。
2.3 为什么是2帧
帧0 帧1 帧2 帧3
┌───────────┐┌───────────┐┌───────────┐┌───────────┐
│ 正在曝光 ││ 正在读出 ││ ││ │
│ (用旧参数) ││ (用旧参数) ││ 新参数生效 ││ │
└───────────┘└───────────┘└───────────┘└───────────┘
↑
ISP在帧0的中断里写新参数
→ 帧0已经用旧参数在曝光了，改不了
→ 帧1的曝光可能在帧0末尾就开始了，也改不了
→ 帧2才真正用新参数曝光
ISP 框架用这个信息来做 AE 的预测补偿：知道有2帧延迟，AE 算法在计算时就会"提前2帧预判"，避免曝光振荡。
2.4 如果设错会怎样
cfg2_valid_delay_max |
后果 |
|---|---|
| 设小了（实际延迟2帧，你写1） | AE补偿不足 → 画面亮度振荡（忽明忽暗） |
| 设大了（实际延迟1帧，你写3） | AE过度补偿 → 响应变慢（切换场景后很久才稳定） |
进阶主题四：AE 精度体系 --- accu_type 和 accuracy
4.1 三种精度类型
代码中出现了两种精度类型：
// Again 精度
ae_sns_dft->again_accu.accu_type = OT_ISP_AE_ACCURACY_TABLE; // 表格型
ae_sns_dft->again_accu.accuracy = 0.00390625; // = 1/256
// Dgain 精度
ae_sns_dft->dgain_accu.accu_type = OT_ISP_AE_ACCURACY_LINEAR; // 线性型
ae_sns_dft->dgain_accu.accuracy = 0.00390625; // = 1/256
// IntTime 精度
ae_sns_dft->int_time_accu.accu_type = OT_ISP_AE_ACCURACY_LINEAR;
ae_sns_dft->int_time_accu.accuracy = 4; // 4行为步进
| 类型 | 含义 | 适用场景 |
|---|---|---|
ACCURACY_LINEAR |
线性步进，最小步长 = accuracy | 曝光时间、数字增益（步长均匀） |
ACCURACY_TABLE |
非线性步进，由 again_calc_table 函数定义 |
模拟增益（步长不均匀） |
4.2 为什么 Again 是 TABLE 型而 Dgain 是 LINEAR 型
Again：前面讲过，IMX989 的 Again 是反比关系，步长不均匀：
寄存器 0 → 8192：增益从 1x → 2x（步长 ≈ 0.001x/step）
寄存器 14336 → 16128：增益从 8x → 64x（步长 ≈ 0.03x/step）
低增益区步长小，高增益区步长大 → 不是线性的
必须用 TABLE 型，让 AE 通过 again_calc_table 查表Dgain：IMX989 的 Dgain 是简单的线性寄存器，步长均匀：
Dgain = dgain_reg / 256
寄存器 256 → 1x
寄存器 512 → 2x
步长固定 = 1/256 ≈ 0.00390625 → LINEAR 型
accuracy = 0.00390625 = 1/256告诉 AE 算法：Dgain 的最小调节粒度是 1/256，AE 不要期望比这更细的调节。
4.3 曝光时间精度 accuracy = 4
ae_sns_dft->int_time_accu.accuracy = 4;IMX989 的曝光时间必须对齐到4行的整数倍：
ae_sns_dft->max_int_time = ((sns_state->fl_std - 48) >> 3) << 3;
// 先减48，再右移3位（÷8），再左移3位（×8）
// 等价于：向下对齐到8的倍数
// 但 accuracy = 4 → 实际步进是4行为什么不能是1行？ IMX989 内部的曝光控制电路要求 CIT 对齐到特定倍数（4或8行），否则可能出现行间曝光不均匀（画面出现水平条纹）。
进阶主题五：flicker_freq --- 抗频闪
ae_sns_dft->flicker_freq = 50 * 256; // 50Hz，精度 ×256
背景：交流电光源（日光灯、LED灯）会以市电频率的2倍频闪烁：
- 中国/欧洲：50Hz 市电 → 光源 100Hz 闪烁
- 美国/日本：60Hz 市电 → 光源 120Hz 闪烁
如果曝光时间不是闪烁周期的整数倍，画面会出现水平亮暗条纹（banding）：
曝光时间 = 1/100s（整数倍） → 条纹消失 ✅
曝光时间 = 1/150s（非整数倍） → 有条纹 ❌
1行时间 ≈ hmax_times = 1000000000 / (3816 × 30) ≈ 8737 ns
1/100s = 10000000 ns
100Hz 闪烁周期 = 10000000 / 8737 ≈ 1144.5 行
所以曝光时间设为 1144 的整数倍时，banding 消失
AE 算法根据 flicker_freq 自动计算这个"整数倍行数"
×256 是海思框架的固定精度约定 ，内部计算时 50 * 256 = 12800，不会影响结果。
进阶主题六：PIRIS --- 可调光圈
static ot_isp_piris_attr g_piris = {
0, // bStepFNOTableChange
1, // bZeroIsMax
94, // u16TotalStep
62, // u16StepCount
{ 30, 35, 40, ... 512 }, // F-number 映射表
OT_ISP_IRIS_F_NO_1_4, // 最大光圈 F1.4
OT_ISP_IRIS_F_NO_5_6, // 最小光圈 F5.6
1, // iris_type
512, // max_step_reg
32 // min_step_reg
};
PIRIS（Pixel Iris）= 电机驱动可调光圈，不同于 P-Iris（精确光圈），这里是一个步进电机控制的光圈叶片。
工作原理：
AE 算法判断光线太强
→ 减小光圈（增加F值）→ 减少进光量
→ 同时降低Again/Dgain → 减少噪声
AE 算法判断光线太弱
→ 开大光圈（减小F值）→ 增加进光量F-number 映射表的含义：
Step 0 → F值 30 （F1.4附近，最大光圈）
Step 62 → F值 512 （F5.6附近，最小光圈）
Step 94 → 总步数
代码中 max_iris_fno = F1.4，min_iris_fno = F5.6，AE 在这个范围内调节光圈。进光量 ∝ 1/F²，所以 F1.4 到 F5.6 的进光量差了约 16 倍。
进阶主题八：Quick Start --- 快速启动
ae_sns_dft->quick_start.quick_start_enable = g_quick_start_en[vi_pipe];
ae_sns_dft->quick_start.black_frame_num = 0;

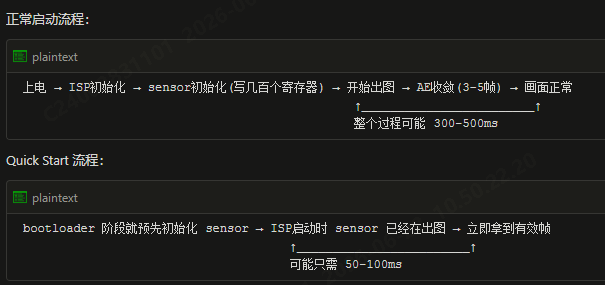

Quick Start 是什么？
black_frame_num = 0：快速启动时不跳过黑帧（有些 sensor 启动初期的帧不稳定，需要丢弃几帧）。
什么时候需要 Quick Start：
- 车载产品（倒车影像要求 <200ms 出图）
- 安防产品（快速预览）
- 消费电子（用户对开机速度敏感）
进阶主题九：max_int_time_target vs max_int_time
ae_sns_dft->max_int_time = ((sns_state->fl_std - 48) >> 3) << 3; // 当前帧长下的物理极限
ae_sns_dft->max_int_time_target = 65535; // AE 可以期望的目标上限两者的区别：
| 参数 | 含义 | 谁来执行限制 |
|---|---|---|
max_int_time |
sensor 物理上允许的最大曝光行数 | sensor 驱动（硬件约束） |
max_int_time_target |
AE 算法的目标上限（可以超过 max_int_time，需要降帧来实现） | AE 算法（策略约束） |
场景：用户要求长曝光（慢快门）
max_int_time = 3816 - 48 = 3768 行（30fps 下的物理极限）
max_int_time_target = 65535 行
AE 想要 65535 行曝光 → 超过 3768 → 需要降帧率
→ AE 调用 cmos_slow_framerate_set() 把 VMAX 加大
→ 帧率降低 → 曝光时间可以更长
→ 最终帧率 = 30 × 3768 / 65535 ≈ 1.7fps
xxx_target是 AE 的"理想目标"，xxx是"当前硬限制"。当 target > 硬限制时，AE 会自动触发降帧来满足 target。
进阶主题十一：模式切换流程
当从线性模式切换到 DCG 模式时，代码的执行路径：
应用层调用 MPI 设置新模式
│
▼
cmos_set_image_mode()
├── 遍历 g_modules989_mode_tbl 匹配新模式的 fps/分辨率/sns_mode
├── cmos_config_image_mode_param() → 更新 fl_std, fl[0], fl[1]
├── sync_init = TD_FALSE ← 强制下次重新初始化寄存器信息
└── img_mode = 新模式
│
▼
cmos_set_wdr_mode() (如果需要)
└── wdr_mode = OT_WDR_MODE_NONE 或其他
│
▼
ISP 框架检测到 img_mode 变化
├── 调用 modules989_exit() → 关闭 I2C
├── 调用 modules989_init() → 重新初始化（写入新模式寄存器序列）
│ ├── imx989_common_init() → 公共寄存器
│ ├── imx989_dcg_xxx_init_part1() → 模式特定寄存器
│ ├── modules989_default_reg_init() → 写入 AE/AWB 控制的寄存器
│ └── modules989_restart() → 退出 standby
│
▼
下一帧 ISP 调用 cmos_get_sns_regs_info()
├── sync_init == TD_FALSE → cmos_comm_sns_reg_info_init()（全量初始化）
│ └── DCG 模式 → reg_num = 10（多2个 ST_Dgain 寄存器）
└── sync_init = TD_TRUE
关键点：sync_init = TD_FALSE 确保切换模式后，所有寄存器信息表都会被重新构建（因为 DCG 模式多了2个寄存器，如果不重建，只会写8个寄存器，ST_Dgain 就被遗漏了）。
问题一：帧延迟 cfg2_valid_delay_max 是根据什么来的
1.1 它不是你想设多少就设多少------它由 sensor 硬件流水线决定
关键认知：sensor 不是"写完寄存器就立刻生效"的单片机，它是一个持续运行的流水线。
sensor 在任何时刻都在同时做三件事：
时刻 T：
┌─────────────────┐
│ 正在曝光帧 N+1 │ ← 新帧的积累光子阶段已经开始
└─────────────────┘
┌─────────────────┐
│ 正在读出帧 N │ ← 上一帧的数据正在通过 MIPI 传给 ISP
└─────────────────┘
┌─────────────────┐
│ ISP 在帧 N 中断里 │ ← 此时你通过 I2C 写新曝光参数
│ 写新寄存器值 │
└─────────────────┘
1.2 2 帧延迟是怎么来的
IMX989 内部有一个寄存器锁存点（Latch Point），通常在帧消隐区（VBlank）的起始处。sensor 只在这个时刻才会把新寄存器值"拿进来用"。
帧 N VBlank 帧 N+1 VBlank 帧 N+2
┌───────────────┐┌────────────┐┌───────────────┐┌────────────┐┌───────────────┐
│ 读出 + 曝光N+1 ││ 锁存点 ▼ ││ 读出 + 曝光N+2 ││ 锁存点 ▼ ││ 读出 + 曝光N+3 │
└───────────────┘└────────────┘└───────────────┘└────────────┘└───────────────┘
↑
如果 I2C 写入发生在这里之前 → 帧 N+1 用新值 → 延迟1帧
帧 N VBlank 帧 N+1 VBlank 帧 N+2
┌───────────────┐┌────────────┐┌───────────────┐┌────────────┐┌───────────────┐
│ ││ 锁存点 ▼ ││ ││ 锁存点 ▼ ││ │
└───────────────┘└────────────┘└───────────────┘└────────────┘└───────────────┘
↑
如果 I2C 写入发生在这里（锁存点之后）→ 帧 N+2 才用新值 → 延迟2帧
问题在于：I2C 写入的时刻是不确定的 。ISP 帧中断发生 → AE 计算 → I2C 写入，这个时间可能快也可能慢，取决于 CPU 负载。所以最坏情况就是 2 帧延迟。
cfg2_valid_delay_max = 2 就是取最坏情况，确保 AE 算法的预测补偿不会漏算。
1.3 不同 sensor 延迟不同
是的，帧延迟是 sensor 硬件特性，不同 sensor 不一样：
| Sensor | 延迟帧数 | 原因 |
|---|---|---|
| 简单 CMOS（全局快门） | 1 | 没有 rolling shutter，锁存点简单 |
| 典型 Rolling Shutter | 2 | 曝光和读出重叠，锁存点在 VBlank |
| 有 Group Hold 的 Sensor | 1 | Group Hold 保证同一帧内所有寄存器原子生效 |
| 深流水线 Sensor（如某些4K@60fps） | 3 | 内部有多级 FIFO，流水线更深 |
怎么确定你的 sensor 是几帧？
- 查 datasheet：索尼 sensor 通常在时序图里标明"Register Update Timing"
- 实测：写一个寄存器变化（比如突然把曝光时间减半），用示波器/逻辑分析仪抓帧同步信号，数第几帧开始亮度变化
- 经验值：大多数 Sony IMX 系列是 2 帧
问题二：int_time_accu.offset 零点偏移到底怎么来的
2.1 从一个具体场景开始理解
假设你是 AE 算法，你想让画面恰好曝光 100 行的时间。你把 CIT 寄存器写入 100。
但你拿到的画面实际上曝光了 101.046 行的时间。
那多出来的 1.046 行从哪来的？
2.2 Sensor 内部曝光时间的真实公式
IMX989 的曝光由两部分组成：
┌──────────────────────────── 一行的时间 ─────────────────────────────┐
│ │
│ ┌── HBlank ──┬──────── 有效像素区域 ────────┐ │
│ │ 消隐期 │ 像素数据 │ │
│ └────────────┴───────────────────────────────┘ │
│ │
│ 总长度 = LINE_LENGTH_PCK = 0x9680 = 38528 个像素时钟 │
└──────────────────────────────────────────────────────────────────────┘
一帧的曝光：
├── FINE_INTEG_TIME ──┤── CIT × LINE_LENGTH_PCK ──┤
│ 行内精细曝光时间 │ 按行计的粗曝光时间 │
│ (像素时钟单位) │ (行 × 每行像素时钟数) │
总曝光时间（像素时钟单位）：
Texposure=FIT⏟精细曝光+CIT×LLPCK⏟粗曝光
其中：
FIT = FINE_INTEG_TIME = reg0x200_0x201 = 0x9d60 = 40288像素时钟LLPCK = LINE_LENGTH_PCK = reg0x342_0x343 = 0x9680 = 38528像素时钟/行CIT= 你写入0x0202/0x0203的值（行数）
换算成"等效行数"：
\text{等效曝光行数} = \frac{FIT}{LLPCK} + CIT = \frac{40288}{38528} + CIT \approx 1.046 + CIT \
2.3 那海思 AE 框架怎么处理这个偏差
海思 AE 框架不是完全不知道 FIT 的存在。框架内部有一个假定基准值 ：64000 像素时钟。
框架计算曝光时默认认为：
等效曝光=64000LLPCK+CIT
但实际 sensor 的 FIT 不是 64000，是 40288。所以需要告诉框架"纠正一下你的假设"：
offset=实际FIT−框架假设FITLLPCK=40288−6400038528=−2371238528≈−0.6155
这个 -0.6155 就是"零点偏移"。
2.4 用数字走一遍完整流程
场景：AE 算法决定需要 200 行的曝光
AE 的内部计算：
期望等效曝光 = 200 行
框架默认：等效曝光 = 64000/38528 + CIT = 1.661 + CIT
需要 CIT = 200 - 1.661 = 198.339 → 取整 CIT = 198
但实际等效曝光 = 40288/38528 + 198 = 1.046 + 198 = 199.046 行
误差 = 200 - 199.046 = 0.954 行！偏暗了！
加入 offset 修正后：
框架知道 offset = -0.6155
实际 FIT 贡献 = 64000/38528 + offset = 1.661 + (-0.6155) = 1.046 行 ✓
等效曝光 = 1.046 + CIT = 1.046 + 198 = 199.046 行
AE 补偿：CIT = 200 - 1.046 = 198.954 → 取整 199
实际等效曝光 = 1.046 + 199 = 200.046 行 ✓ 精度很高！
2.5 为什么 DCG 模式 offset = 0
DCG 模式下，sensor 的曝光机制不同于线性模式：
线性模式：曝光 = FIT + CIT × LLPCK（FIT 和 CIT 都有意义）
DCG 模式 ：HCG 和 LCG 的曝光控制逻辑不同，fine integration time 的处理方式也不同。IMX989 在 DCG 模式下，要么 FIT 恰好等于框架假设的 64000，要么 DCG 的 AE 计算方式本身就不依赖这个 offset（DCG 有独立的曝光比计算逻辑），所以 offset = 0。
你也可以这样理解：
| 模式 | 曝光控制方式 | FIT 对 AE 有影响吗 | offset |
|---|---|---|---|
| 线性 | CIT 直接控制总曝光 | 是（FIT ≠ 64000） | 非零 |
| DCG | CIT 控制 HCG，LCG 通过曝光比推导 | 否（曝光比已经隐含了所有时序关系） | 0 |
2.6 如果 offset 设错了会怎样
offset 偏大（比如把 -0.6155 设成 0）：
→ AE 以为实际曝光比真值多 0.6155 行
→ AE 会少写 1 行 CIT 来"补偿"
→ 画面整体偏暗约 0.6/3816 ≈ 0.016%（肉眼几乎不可见）
→ 但 AE 收敛精度降低，可能多振荡 1-2 帧才稳定
offset 设反（比如设成 +0.6155）：
→ 误差翻倍
→ AE 收敛后亮度偏差约 1.2 行 ≈ 0.03%
→ 配合 flicker 抗频闪时可能导致 banding 条纹
这是精调参数，不是功能开关。设错不会黑屏，但影响 AE 精度和收敛速度。
问题三：快速启动是不是一定选，black_frame_num 是什么
不一定选快速启动，有几个权衡
| 普通启动 | Quick Start | |
|---|---|---|
| 启动速度 | 300-500ms | 50-100ms |
| 实现复杂度 | 简单 | 需要 bootloader 配合 |
| 灵活性 | 每次启动可以动态选择模式 | 模式在 bootloader 就固定了 |
| 功耗 | 启动时才开sensor | bootloader 就开了sensor，持续耗电 |
| 适用场景 | 对启动速度不敏感 | 车载/安防/快速预览 |
不选快速启动的理由：
- 功耗：bootloader 阶段就开始跑 sensor，如果从上电到用户真正看到画面之间有较长等待（比如 Linux 内核启动要 2 秒），sensor 白耗了 2 秒电
- 模式固定：quick start 模式下 sensor 在 bootloader 就初始化了，用户态启动后如果想切换模式（比如从线性切 DCG），还是要重新初始化，quick start 的优势就没了
- 调试困难：bootloader 里的 sensor 初始化代码出错很难调试，没有串口日志没有 ISP 调试工具
black_frame_num 的意义
ae_sns_dft->quick_start.black_frame_num = 0;Sensor 刚启动时，前几帧图像可能不正常：
帧1：行时序还没稳定 → 图像撕裂/花屏
帧2：AE 还没收敛 → 过亮或过暗
帧3：AWB 还没收敛 → 颜色偏差
帧4：基本正常
black_frame_num就是丢弃前 N 帧不显示，等画面稳定后再输出给用户。
black_frame_num = 0 → 第一帧就显示（可能有花屏）
black_frame_num = 2 → 丢弃前2帧，第3帧开始显示
black_frame_num = 5 → 丢弃前5帧，第6帧开始显示（更稳但更慢）
设为 0 是因为 IMX989 配合 Quick Start 时，sensor 在 bootloader 就已经稳定出图了，到用户态时画面已经正常，不需要丢帧。 如果不配 Quick Start，建议设 2-3。
