一、位置式与增量式 PID介绍

PID 在嵌入式里常见两种离散写法：位置式 和增量式 。二者用的是同一套 P/I/D 思想，差别在于控制器输出表示什么。

1.1 位置式 PID

位置式 每次直接算出控制量的绝对值：

复制代码

u(k) = Kp·e(k) + Ki·Σe(i)·dt + Kd·[e(k)-e(k-1)]/dt

项目	说明
输出含义	第 k 次采样时，执行机构应处于的完整控制量（如 PWM=800、DAC=3.3V）
使用方式	`pwm = pid_update(目标, 反馈)`，把返回值直接赋给执行器
直观性	输出就是「当前该输出多少」，与 lesson8 仿真一致
典型场景	速度环给定 PWM、位置环、温度/液位等

例子：目标转速 500 RPM，当前 400 RPM，位置式 PID 算出 u=650 → 直接 set_pwm(650)。

1.2 增量式 PID

增量式 不算绝对输出，只算相对上一次的调整量 Δu：

复制代码

Δu(k) = Kp·[e(k)-e(k-1)] + Ki·e(k)·dt + Kd·[e(k)-2e(k-1)+e(k-2)]/dt

u(k) = u(k-1) + Δu(k)

项目	说明
输出含义	在现有控制量上再加（或减）多少
使用方式	`u += pid_update(...)`，需保存上次输出 `u(k-1)`
直观性	输出是「这一步微调多少」
典型场景	步进电机脉冲频率微调、阀门开度微调、部分执行器只能增量调节

例子：当前 PWM 已是 600，增量式算出 Δu=+50 → 新 PWM = 650。

1.3 两种形式对比

对比项	位置式	增量式
输出	控制量绝对值 `u(k)`	控制量增量 `Δu(k)`
积分项	显式累加 `Σe·dt`	含在 `Ki·e·dt` 中
微分项	`e(k)-e(k-1)`	`e(k)-2e(k-1)+e(k-2)`
需保存的状态	积分、上次误差	上次/上上次误差、上次输出
输出限幅	对 `u(k)` 限幅	常对 `Δu` 或 `u` 限幅
手动/异常干预	改执行器后宜 `pid_reset()` 清积分	改执行器后 `u(k-1)` 易与真实不同步
切换手动/自动	需重新对齐输出	有时切换更平滑（从当前 u 继续累加）

如何选择：

无刷 PWM 调速、位置环 ：本系列统一采用位置式（lesson9 起）
增量式常见于步进加减速等场景，本 BLDC 主线不单独成章

二者调好的 Kp/Ki/Kd 数值通常不能直接互换，因为公式形式不同，需分别整定。

1.4 位置式离散公式（本章实现）

复制代码

e(k) = setpoint - measurement

P项 = Kp · e(k)
I项 += Ki · e(k) · dt
D项 = Kd · [e(k) - e(k-1)] / dt

output = P + I + D

1.5 为何本章先学位置式

输出为控制量绝对值，直观，便于限幅
与 lesson8 仿真、set_bldcm_speed() 等接口一致
速度环 / 位置环常用位置式或在其基础上封装

1.6 工程上必须处理的点

1. 输出限幅（`out_min` / `out_max`）

PID 算出的 output = P + I + D 会被限制在 [out_min, out_max] 内。

作用：对应实际执行器的物理范围（例如 PWM 0～100%、电机最大允许占空比）。超出范围的控制量既无效，还可能损坏硬件。

2. 积分限幅

积分累加值 integral 被限制在 [-integral_max, integral_max] 内（见代码第 53--54 行）。

作用：防止 I 项因长期误差过大而无限增长。即使还没触发输出饱和，也能限制积分"蓄力"的上限，减轻超调和恢复慢的问题。

3. 积分抗饱和（Anti-windup）

输出已经顶到 out_max / out_min，但误差仍会让积分继续往"更饱和"的方向累加时，会把刚才加进去的那一步积分撤销回去（代码第 62--71 行）。

作用：解决"积分饱和（windup）"------输出已满却还在积分，导致误差反向时 I 项很大、响应迟钝、超调明显。Anti-windup 让饱和时积分不再无效累积。

4. 固定采样周期 `dt`（定时器中断）

离散 PID 里 I、D 都依赖时间：I += Ki·e·dt，D = Kd·(e(k)-e(k-1))/dt。dt 应固定，且由定时器中断周期性调用 pid_update()。

作用：保证公式与整定参数一致。若 dt 忽大忽小，同一组 Kp/Ki/Kd 表现会变，D 项也会因除法放大噪声，控制不稳定。

二、实验简介

2.1 本章目标

在 STM32 上实现可复用的位置式 PID 模块 （bsp_pid.c/h）
用软件一阶惯性被控对象验证算法（与 lesson8 Python 仿真同一模型）
用 VOFA+ FireWater 协议输出 PID 波形（7 通道，50ms 一帧），对照 lesson8 曲线调参
串口命令在线修改目标值 与 Kp/Ki/Kd，无需重新编译
为后续 lesson10 无刷速度环 打好 PID 代码基础

2.2 与前后章节的关系

章节	内容
lesson8	PID 原理、离散公式、Python 交互仿真
本章	位置式 PID 上板 + FireWater 波形输出 + 串口改目标
lesson10	速度环：霍尔反馈 + 位置式 PID 控 PWM

2.3 硬件与工程说明

实验平台：野火骄阳 F407 + 无刷驱动板
本章暂不驱动电机闭环，先在 MCU 内用仿真对象验证 PID
保留 lesson7 的监测代码（电压/电流/霍尔等）便于工程统一，PID 实验不依赖电机转动

三、程序设计

3.1 目录与模块划分

复制代码

User/
├── pid/
│   ├── bsp_pid.h      # 结构体、接口声明
│   └── bsp_pid.c      # 位置式 PID 实现
├── plant/
│   ├── bsp_plant.h    # 一阶惯性被控对象（可选独立模块）
│   └── bsp_plant.c
├── usart/             # 串口命令 + FireWater 波形发送
├── vofa/
│   ├── bsp_vofa.h     # FireWater 帧发送
│   └── bsp_vofa.c
└── main.c             # 初始化、定时 PID、50ms 发 FireWater

3.2 PID 结构体设计

参数：Kp、Ki、Kd
限幅：out_min、out_max、integral_max
状态：integral、prev_error
可选调试量：p_term、i_term、d_term、output
接口：pid_init()、pid_reset()、pid_update(setpoint, measurement, dt)

3.3 位置式 PID 核心流程

计算误差 e = setpoint - measurement
求 P / I / D 三项
合成输出并限幅
抗饱和：输出顶满且误差同向时撤销本次积分
保存 prev_error 供下次 D 项使用

3.4 被控对象：一阶惯性（软件仿真）

复制代码

T · dy/dt + y = K · u

离散化（欧拉法）：y += (K*u - y) / T * dt
建议初值：K=1.0，T=2.0（与 lesson8 仿真一致）
PID 输出 u 作为对象输入，对象输出 y 作为反馈

3.5 采样周期 dt

使用定时器周期中断（如 10ms → dt=0.01f）
dt 必须与中断周期一致，不可在 main 循环里"随缘"调用
对比 lesson8：dt=0.05s 为仿真步长；上板常用 5~20ms

四、串口命令与 FireWater 输出

本章不再使用 lesson6/7 的 0xAA 0x55 二进制帧，改为 VOFA+ FireWater 输出 PID 曲线；目标值仍通过串口文本命令修改。

VOFA+方便看曲线，不是必须使用。后续章节会改用FreeMASTER。

4.1 串口命令

本章所有实验命令均通过 USART1、115200 发送。可在 VOFA+「命令/调试」窗口或任意串口助手输入，以回车结束 ；字母大小写均可（如 t 60 与 T 60 等效）。

与 FireWater 波形共用同一串口 ：命令回显带 [MOT] 前缀（如 Target: 60），波形数据为纯 CSV、无前缀，二者不要混淆。

上电默认值（仅首次初始化，之后可被串口命令覆盖）

项目	默认值	串口能否修改
目标 SP	50	能（`t`）
Kp	1.5	能（`kp`）
Ki	0.35	能（`ki`）
Kd	0.25	能（`kd`）
对象输出 ACT	0	不能（随 PID 运算变化）
采样周期 dt	0.01 s（10 ms）	不能
输出限幅	0～100	不能

指令一览

命令	作用	取值范围	执行后副作用
`t [值]`	修改目标值 SP	0～100	自动 `pid_reset()`，触发阶跃响应
`kp [值]`	修改比例系数 Kp	0～10	自动 `pid_reset()`
`ki [值]`	修改积分系数 Ki	0～5	自动 `pid_reset()`
`kd [值]`	修改微分系数 Kd	0～5	自动 `pid_reset()`
`pid`	打印当前 SP、Kp、Ki、Kd	---	无
`r`	清 PID 内部状态（积分、上次误差等）	---	仅 `pid_reset()`，不改 SP 与 Kp/Ki/Kd
`?`	打印帮助与当前参数	---	无

非法命令会提示 Invalid command 并再次打印帮助。

常用示例

text 复制代码

?              # 查看帮助与当前参数
pid            # 仅查看 SP / Kp / Ki / Kd
t 70           # 目标改为 70（阶跃，非改 PID）
kp 1.5         # 仅 P 实验时可先设 Kp
ki 0           # 关闭积分 → 纯 P 控制
kd 0           # 关闭微分
t 60           # 改目标观察阶跃响应
r              # 波形异常时可手动清积分，一般不必单独发

说明：

t 70 改的是目标值 SP，不是 Kp/Ki/Kd。
改 t / kp / ki / kd 时程序会自动清积分，避免旧积分拖累新参数或新目标。
做 6.2 仅 P 控制 时，典型顺序：ki 0 → kd 0 → kp 1.5（或其它 Kp）→ t 70。
做 6.3 加 I 时：在 P 基础上 ki 0.1 逐步加大；做 6.4 加 D 时：再 kd 0.1 等。

下位机帮助信息与上表一致：

text 复制代码

Serial: t [0-100]  kp [val]  ki [val]  kd [val]  pid  r  ?
Example: t 60  |  kp 1.5  ki 0.35  kd 0.25

4.2 FireWater 波形输出（本章核心）

修改目标时的注意点

目标突变等价于阶跃响应，便于在 VOFA+ 上观察 SP/ACT 曲线
大幅改目标时可调用 pid_reset() 清积分（按需）
串口收命令与 FireWater 发波形共用 USART1，命令在 main 解析，波形按固定周期发送

与前后实验的关系

章节	串口输出方式	用途
lesson6 / 7	自定义二进制帧（帧头 `0xAA 0x55`）	电压、电流、霍尔 RPM 等，需配套解析
lesson8	Python matplotlib	仿真曲线，无上位机
本章	VOFA+ FireWater	PID 多通道曲线，对应 lesson8 的「看波形调参」
lesson10（预告）	可改 JustFloat	速度环通道增多、PID 周期更快时再换

本章是用 VOFA+ ，软件对象 + 7 路 float、50ms 一帧，FireWater 最合适。

协议选择

VOFA+ 内置三种协议（详见 vofa.plus）：

协议	格式	优点	缺点	本章
FireWater	CSV 浮点 + `\n`	`printf` 即可，调试直观	带宽比二进制大	推荐
JustFloat	小端 float 数组 + 帧尾	省带宽，适合多通道高速	需组包，不如字符串直观	lesson10 可选
RawData	原始字节	当普通串口助手	不能自动画曲线	不用

通道定义（FireWater，逗号分隔，行尾 `\n`）

序号	通道名	含义
ch0	SP	目标值 setpoint
ch1	ACT	被控对象输出（反馈）
ch2	ERR	误差 SP − ACT
ch3	OUT	PID 输出
ch4	P	比例项
ch5	I	积分项
ch6	D	微分项

下位机发送示例

每 50ms 发送一行（与 lesson7 波形刷新节奏一致）：

c 复制代码

void vofa_send_firewater(const pid_handle_t *pid, float sp, float act)
{
    float err = sp - act;

    motor_log("%.2f,%.2f,%.2f,%.2f,%.2f,%.2f,%.2f\n",
              sp, act, err,
              pid->output, pid->p_term, pid->i_term, pid->d_term);
}

注意：

必须是 FireWater ：纯浮点 CSV，以 \n 结尾
不要加 SP= 等前缀（否则 VOFA+ 无法按列解析）
发送频率 20Hz 左右 即可，不必与 PID 中断同频（10ms PID、50ms 发波形）

VOFA+ 上位机设置

安装并打开 VOFA+
串口：115200 （与 DEBUG_USART_BAUDRATE 一致）
协议：FireWater
通道数：7 ，按上表命名 SP / ACT / ERR / OUT / P / I / D
打开串口后，下位机运行，应看到多条曲线
在「命令/调试」窗口发送 t 60 改目标，观察 ACT 阶跃响应（与 lesson8 阶跃实验对照）

建议观察的曲线

曲线	作用
SP + ACT	是否跟踪目标、有无超调/稳态误差（对应 lesson8 响应曲线）
ERR	误差是否收敛到 0
OUT	是否长时间顶在限幅
P / I / D	调 Kp/Ki/Kd 时分项变化

五、主程序流程

5.1 初始化

时钟、LED、串口
pid_init() 设置 Kp/Ki/Kd 与限幅
启动定时器中断（PID 周期）

5.2 定时器中断（PID 任务）

复制代码

setpoint  ← 全局目标（串口命令已更新）
measurement ← plant_get_output()
output    ← pid_update(setpoint, measurement, dt)
plant_update(output, dt)

5.3 主循环

解析串口命令，更新 setpoint 或 Kp/Ki/Kd（见 [4.1 节](#4.1 节)）
每 50ms 调用 vofa_send_firewater() 发送 FireWater 帧

六、实验步骤

实验前请确认 ：VOFA+ 已按 [4.2 节](#4.2 节) 配置（115200、FireWater、7 通道）；串口指令见 [4.1 节](#4.1 节)------改目标用 t，改 PID 用 kp/ki/kd，全程无需重新编译烧录。

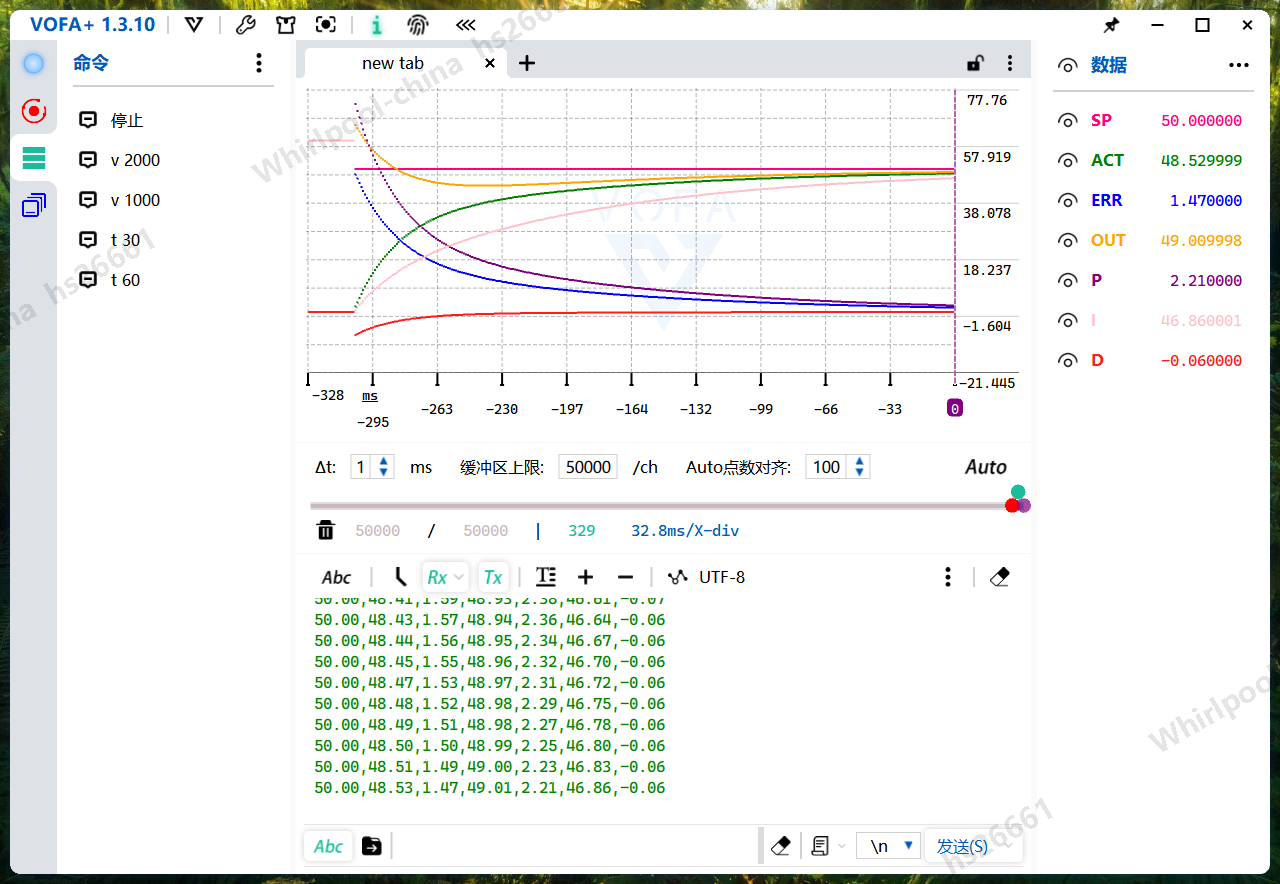

6.1 上电过程

上电时参数：

SP: 50
ACT: 0
ERR: 50
PID: 0
从图可以看到ACT在0升到近目标50，ERR值近1.47。在这个过程中，P的值一直下降，而积分值一路累加，到后面积分值成为OUT主力；而D的值接近0，轻微阻尼；

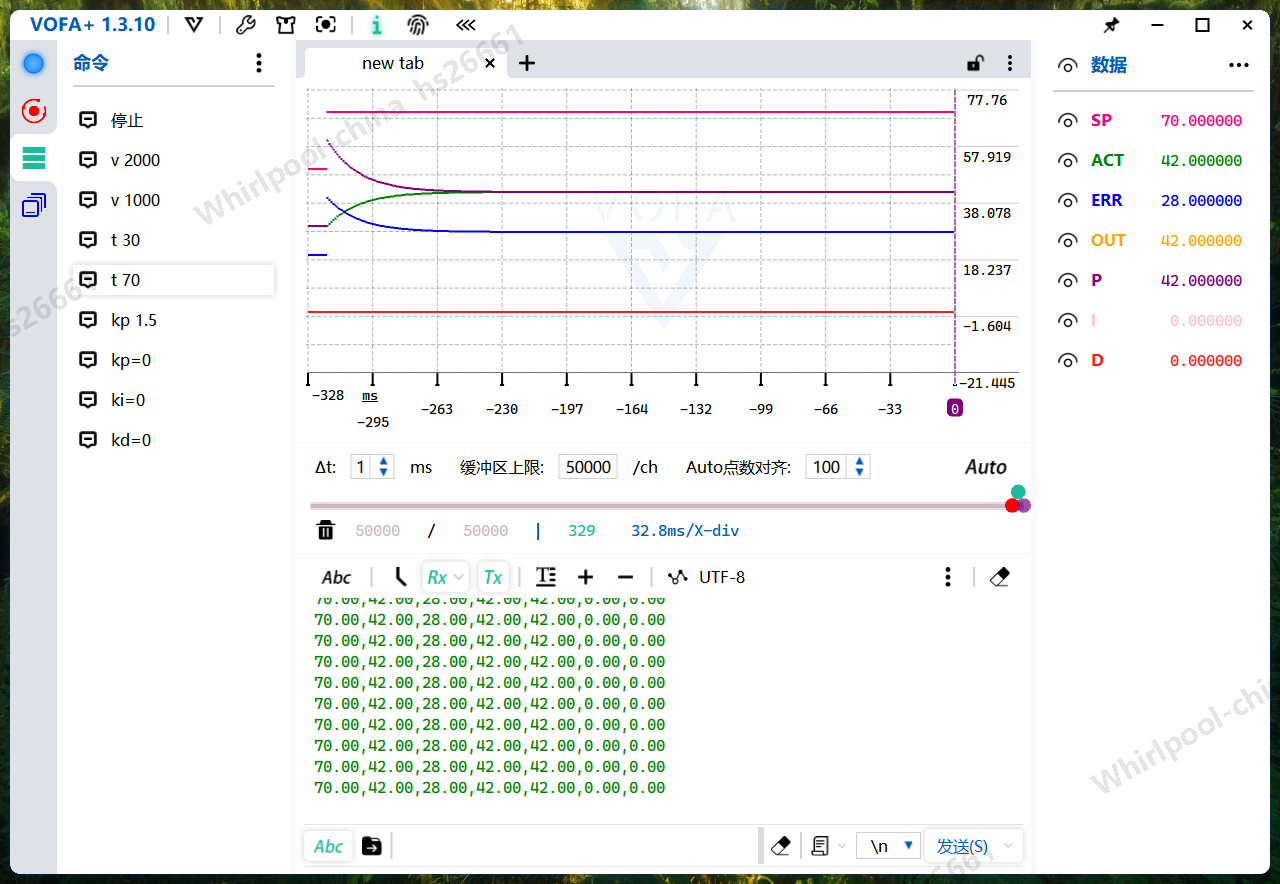

6.2 仅 P 控制

kp=1.5,ki=0,kd=0

目标值改为70 `t 70`

最后有稳态误差42。

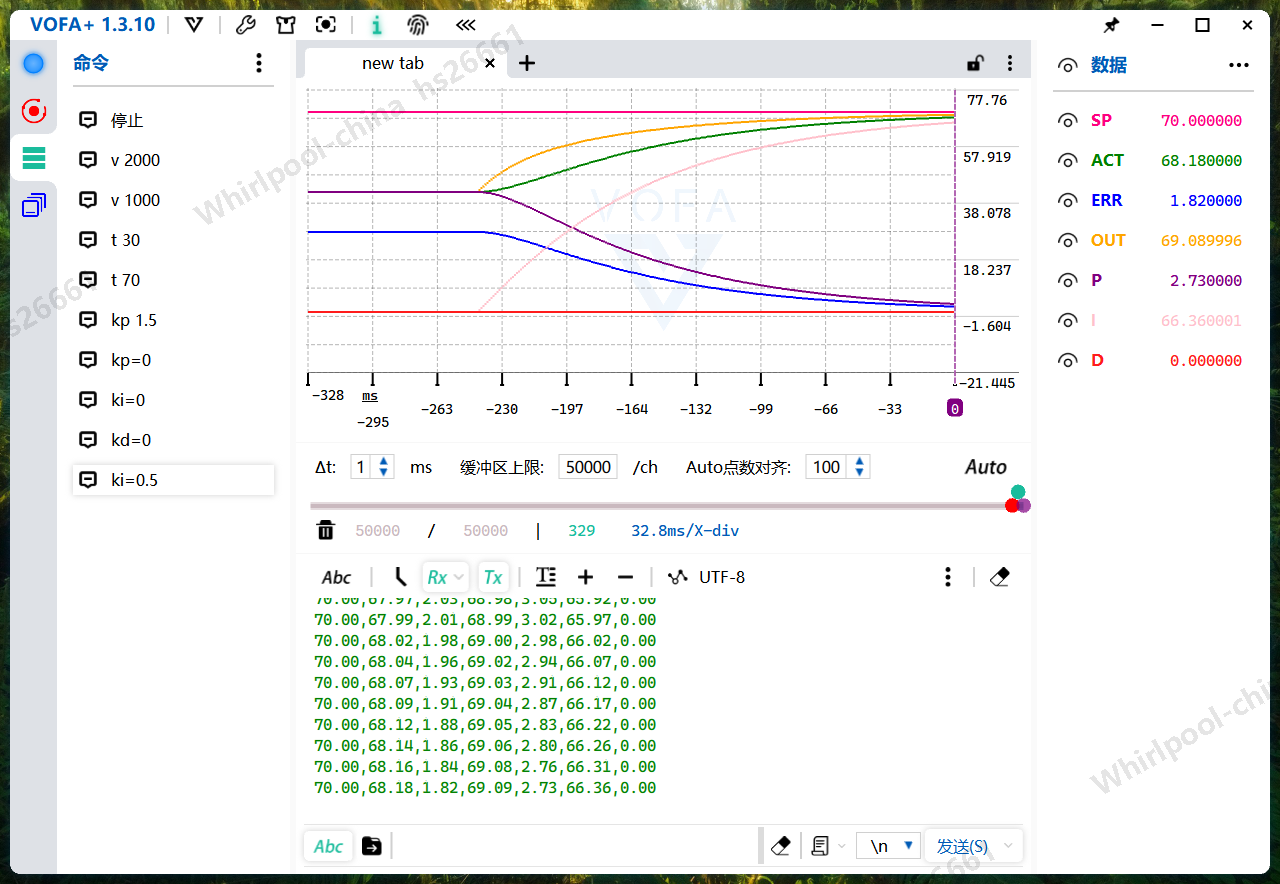

6.2 加入 I

固定 Kp=1.5，Ki 从 0.1 调到 0.5

误差缩至0.

6.3 加入 D

本章被控对象是一阶惯性，响应平滑、基本无超调，而D 的主要作用是抑制超调、加快边沿、阻尼振荡。由于对象本身就不振荡，Kd 能发挥的空间很小。本节不作过多D项调整测试。

6.4 与 lesson8 对照

项目	lesson8 Python	本章 STM32
对象	一阶 + 滞后	一阶（可先不加滞后）
dt	0.05s	0.01s（示例）
改目标	滑块 / 阶跃	串口 `t [值]`
观察	matplotlib 曲线	VOFA+ FireWater 曲线

源码地址：

https://gitee.com/xundh/learn-motor-stm32
