导语： 电子产品"高压猝死"的悲剧每天都在上演。与其在售后维修上疲于奔命，不如从源头切断风险。我们不谈玄学，只从硬核参数出发，拆解一颗能真正提升产品存活率的过压保护芯片------DC9336V，看看它是如何用几组关键数据，成为5V系统里不可或缺的"安全气囊"。
32V高耐压：看得见的"安全余量"，不只是数字游戏
在产品设计时，工程师最怕听到的一句话就是"留的余量不够"。很多保护芯片标称耐压值看似够用，但面对现实世界中复杂的电源环境，那点余量往往不堪一击。DC9336V的第一个核心亮点，就是其VIN端高达32V的耐压值。
这个参数意味着什么？简单说，就是容忍犯错的空间。在典型的5V供电系统中，我们可能会遇到以下几种"电压刺客"：一是USB热插拔浪涌，瞬间尖峰轻易突破10V；二是劣质适配器失效，输出电压毫无征兆地飙升到12V甚至更高；三是用户误操作，把9V或12V的电源插头怼进了你的5V设备里。
面对这些情况，如果前端保护芯片的耐压值只有12V或15V，在输入电压达到24V这样的故障下，芯片自身可能首当其冲被击穿，进而将高压毫无保留地释放到后级，造成主控、传感器等核心器件大面积烧毁。而DC9336V的32V耐压值，覆盖了常见的12V、24V系统电压范围。即使前端降压电路（DCDC）失效导致24V直通，DC9336V也能凭借自身的高耐压"扛住"，为后级争取到宝贵的关断时间，确保自身不被损坏。这就像给电路买了一份高额保险，关键时刻，它要先能自己活着，才能保护别人。
固定6V OVP阈值：为5V系统量身定制的"精确卡位"
如果说32V耐压是DC9336V的"生存底线"，那么固定6V的过压保护（OVP）触发电压，则是其"守护灵魂"的精髓所在。这个数值的选定，充分体现了对5V系统特性的深刻理解。
绝大多数5V供电的后级芯片（如WiFi模组、MCU、各类传感器），其绝对最大额定电压通常就在6V左右。将OVP阈值设定在6.0V，意味着芯片会在输入电压刚刚越过安全警戒线时（典型值6.0V）就立即动作，在电压尚未攀升到足以摧毁后级的水平之前，就果断切断通路。1V的余量设计，既能有效避免因正常电压纹波导致的误触发，又能确保保护动作足够"灵敏"，对于抵抗持续性的过压故障来说，这一刀切得稳准狠。
与这个阈值配套的还有0.1V的过压回滞电压和20ms的恢复延时设计。当电压回落到5.9V以下时，芯片不会立即导通，而是会等待20ms的稳定期。这个去抖动机制非常人性化，防止了输入电压在阈值边界波动时，芯片陷入反复开关的"振荡"状态，确保了系统在干扰环境下的稳定性。
低阻抗与集成保护：将性能损耗和BOM成本降到最低
作为一颗串联在电源通路上的保护器件，其自身的"内耗"直接关系到整机效率和发热。DC9336V内置的功率MOSFET拥有典型值仅250mΩ的超低导通电阻。在1A的满载输出下，其自身压降仅为0.25V，功耗极低。对于蓝牙耳机、智能手表这类对功耗和发热敏感的便携设备而言，这个低内阻特性几乎可以忽略其对系统效率的影响，无需额外散热设计。

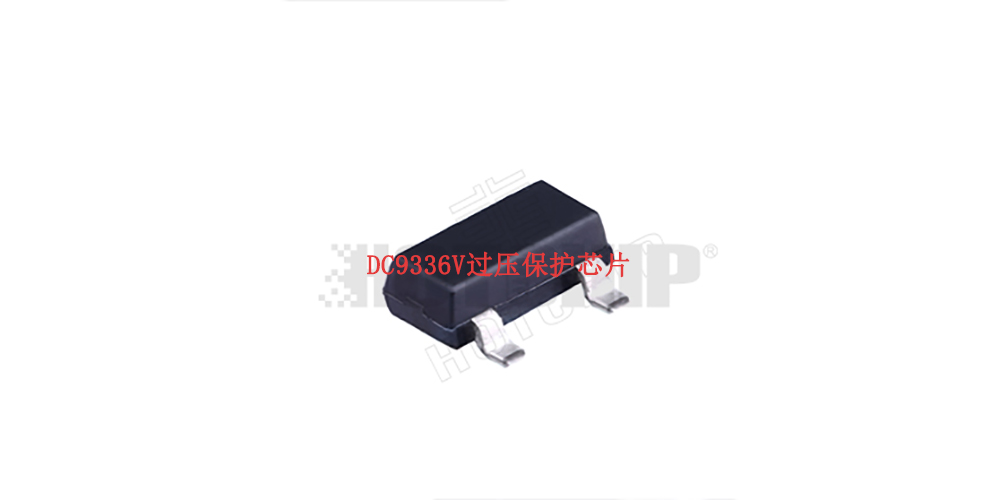

更值得关注的是，这颗小小的SOT-23-3L封装芯片，还集成了输出过流保护（OCP，典型值1.1A）和过温保护（OTP，150°C关断，130°C恢复）。它提供的1A级别过流保护，对于绝大多数小功率设备而言，能有效防止后级短路或异常负载造成的损害。而其10ms的过流去抖时间，能智能区分瞬间浪涌和真实故障，避免了因电容充电等正常瞬态电流导致的误保护。
总而言之，DC9336V绝非一个简单的"电压比较器+开关"组合。从32V的硬核耐压，到6V的精准阈值，再到250mΩ的低内阻和多重保护集成，每一个参数都指向了一个明确的设计哲学：用最精简的电路、最小的代价，为5V低压系统构建一道最可靠的防线。如果你正在为产品反复出现的电源损坏问题头疼，或者想在下一代设计中预留更充足的安全余量，DC9336V无疑是一个值得深入评估的方案。
