万用表热电偶测温原理

万用表热电偶测温原理

热电偶是一种常见的温度传感器，尤其适合测量高温、远距离、响应快或者环境比较恶劣的场景。它的结构很简单，通常由两种不同金属材料组成，并在一端形成测量接点。

热电偶测温时容易产生一个误解：热电偶并不是直接输出某一点的绝对温度，而是输出两个接点之间由于温度差产生的热电势。因此，要想得到真正的被测点温度，除了测量热电偶电压之外，还必须知道参考端，也就是冷端的温度。

1. 热端和冷端

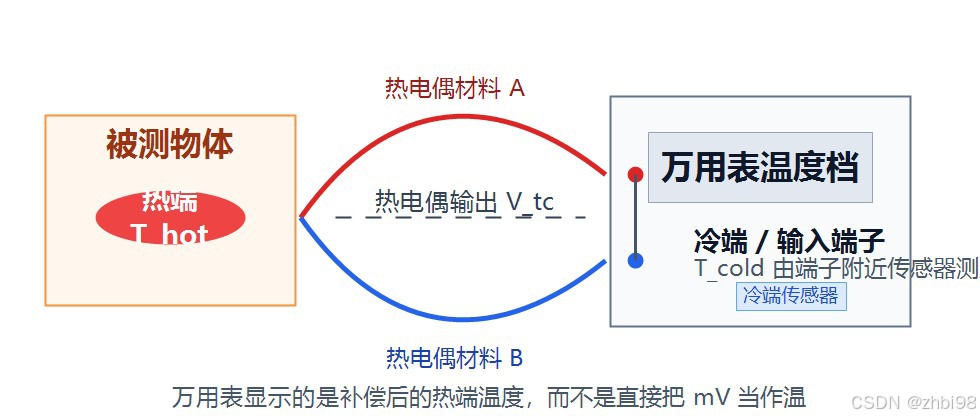

热电偶不是直接测某一点的 "绝对温度"，它测的是两个端点之间的温差产生的电压。这两个端点通常叫热端和冷端，其中 热端 指真正放到被测物体上的那一端，冷端 指接到电路板、接线端子、ADC 输入附近的那一端。热电偶产生的电压，主要反映的是：

热端温度−冷端温度 热端温度 - 冷端温度 热端温度−冷端温度

所以如果只看热电偶电压，并不能直接知道热端到底是多少度。必须知道冷端现在是多少度，再把它补偿回去。

举个例子：冷端 = 25°C，热端 = 100°C，热电偶输出的电压大致对应的是"从 25°C 到 100°C 的温差"，而不是直接对应 100°C。

总结：冷端 可以理解为热电偶接到电路板那一端的环境温度/端子温度，用来做冷端补偿。实际产品里通常会在接线端子附近放一个 NTC、PT100、温度 IC 或 MCU 内部温度传感器来测这个冷端温度值（即冷端温度）。

2. 获取冷端

在实际使用中怎么知道冷端温度？实际使用中，冷端温度通常靠 另一个温度传感器测出来。热电偶本身只告诉你"热端相对冷端产生了多少电压"，所以系统还需要在冷端附近放一个独立测温器件，用来知道冷端现在是多少度。

常见做法有这几种：

(1) 在热电偶接线端子附近放温度传感器，比如 NTC、PT100/PT1000、数字温度芯片、热敏电阻、硅温度传感器等。 这是最常见、也最合理的方式。

(2) 用带冷端补偿的热电偶采集芯片，比如一些专用热电偶 ADC 芯片内部会自带温度传感器，直接测芯片附近温度，然后自动做冷端补偿。

(3) 用固定冷端温度，比如实验室里用冰水混合物保持冷端 0°C，这是传统标准方法。 工程产品里一般不这么干，太麻烦。

(4) 简单场景下用估算值 ，可以直接给定，比如假设常温环境下，可以可以直接在程序中设定一个默认值 26°C，例如：默认冷端温度 = 26°C，对应一个固定的冷端补偿电压。这像是先假设冷端在 26°C，但如果环境变化，这种固定值会带来明显误差，或是支持由外部手动向程序输入当前的实际冷端值。

总结：也就是说，实际系统应该先用板上的某个温度传感器测到接线端子附近温度，然后把冷端温度传给热电偶测温算法。这样算法才可以正确计算热电偶热端温度。

3. 为何用热电偶

既让使用热电偶测温度前提是还要另一个温度传感器，那使用热电偶测温度的意义是什么？ 有意义，而且非常有意义。因为很多普通温度传感器不适合这些场景：

(1) 温度范围不够，NTC，数字温度芯片，MCU 内部温度传感器通常只能测几十到一两百度，K 型热电偶可到一千多度。

(2) 可以做得很小、响应快，热电偶接点很小，热惯性低，适合快速温度变化。

(3) 能承受恶劣环境，高温、火焰、腐蚀、振动、长线传输等场景，热电偶更合适。

(4) 测量点可以离电路很远，热电偶线可以伸到炉子，管道，模具里，而电路板和冷端传感器留在安全区域。

(5) 结构简单耐用，本质上就是两种金属形成的接点，没有半导体器件直接暴露在高温端。

因为 另一个温度传感器只测冷端，也就是电路板接线处的温度；热电偶测的是远处/高温处/恶劣环境中的被测点温度。

可以这样分工：冷端温度传感器：测仪表端子附近，通常是室温附近，比如 20~60°C

热电偶：测真正目标点，可能是 300°C、800°C、1200°C，甚至在强振动、火焰、炉膛、发动机排气等环境里。

所以冷端传感器不是替代热电偶，而是给热电偶提供参考。它只需要测一个相对温和的位置，帮助把热电偶的"温差电压"还原成"热端绝对温度"。热电偶负责去危险/高温/远距离的地方测目标温度，冷端传感器负责告诉系统参考端现在是多少度。没有冷端补偿，热电偶会随仪表端环境温度漂移，有了冷端补偿，才可以把热电偶测量结果算准。

4. 冷端概念

冷端容易被曲解的是冷端比热端冷，要注意的是 "冷端不一定真的比热端冷"，"冷端" 这个名字更多是热电偶领域里的传统叫法，也常叫：参考端（Reference Junction），冷接点（Cold Junction）它的意思是 "接到测量电路这一端"，不是说它物理上一定更冷。比如：热端为 20°C，冷端为 30°C，这时热电偶电压可能是负的，表示被测端比参考端低。

所以更准确地理解是：热端：你想测的那个接点，冷端：仪表/电路板/接线端子附近的参考接点。只要知道冷端温度，就可以把热电偶测到的 "相对电压" 换算成热端的绝对温度。名字叫冷端，但它可以比热端高温。

5. 塞贝克效应

热电偶产生的电压差从何而来? 热电偶产生的电压差来自 塞贝克效应。简单说：当一根导体两端温度不同时，导体内部的自由电子会受到温度梯度影响。热端电子能量更高，扩散趋势更强，冷端电子能量较低，扩散趋势较弱。这样会在导体内部形成一个微小电势差。

但如果用 同一种金属 绕成回路，热端和冷端产生的电势会互相抵消，外部基本测不到电压。

热电偶的关键是用了两种不同金属：金属 A 和金属 B。它们对温度梯度产生电势的能力不同，也就是塞贝克系数不同。于是两种金属在同样的热端和冷端温度下，产生的热电势不一样，二者相减后就留下了可测的电压差。

可以粗略理解为：热电偶输出电压 = 金属 A 的热电势 - 金属 B 的热电势。更准确地说，它取决于两种材料 塞贝克系数 的差，以及热端和冷端之间的温度差：

V≈(SA−SB)×(Thot−Tcold) V ≈ (S_A - S_B) × (T_hot - T_cold) V≈(SA−SB)×(Thot−Tcold)

其中：S_A、S_B 为两种材料的塞贝克系数，T_hot 热端温度，T_cold 冷端温度，所以电压差不是电池那样 "自己发电" 出来的固定电压，而是由 两种不同材料 + 两端温度差共同产生的热电势。

一句话概括：热端和冷端温度不同，会让不同金属中的电子扩散程度不同，两种金属的这种差异叠加起来，就形成了热电偶输出的电压差。

6. 探头短接温度

万用表中的温度测量通常就依赖热电偶这类探头。万用表温度档把热电偶输入短接 时，理论上测到的是万用表 冷端/输入端子 附近的温度。

原因是短接后热电偶输入电压接近 0，也就是说万用表认为热端和冷端没有温差，于是计算结果就变成：显示温度 ≈ 冷端补偿温度（也就是表内部或插孔附近冷端补偿传感器测到的温度）。

注意短接时最好用同种材料或低热电势连接，别用手捏着不同金属接点，否则接触处可能形成额外热电势，读数会有一点偏差。

如果短接输入，热电偶实测电压约为 0，再结合冷端补偿查热电偶表，得到的温度就是冷端温度附近。

7. 探头悬空温度

热电偶没有接 输入端悬空时，万用表前端是高阻输入，很容易受噪声、漏电、人体感应、电路偏置影响。 这时显示的温度可能乱跳，或者固定在某个看似合理的数值，没有实际测温意义。

万用表内部一般也会有冷端补偿，它会测表笔插孔附近的温度作为冷端温度。然后用：

热电偶测得的电压+插孔附近冷端补偿电压 热电偶测得的电压 + 插孔附近冷端补偿电压 热电偶测得的电压+插孔附近冷端补偿电压

换算成探头热端温度。所以如果把热电偶探头和万用表都放在同一个环境里，等稳定后显示接近室温是正常的，如果没接热电偶还显示温度，那只是悬空输入造成的假读数。

8. 分度表与温度换算

热电偶输出的是模拟电压，要想通过热电偶获得温度值，还需要依赖 热电偶分度表 ，也叫 热电偶温度-电压表（Thermocouple Reference Table） 。它不是普通的 "温度计表盘"，而是一张 温度和热电势之间的对应表。

在万用表温度档中，分度表的作用很直接：万用表前端测到的是热电偶插孔上的微小电压，单位通常是 mV；屏幕上要显示的是温度，单位是 °C 或 °F。分度表就是把 "mV" 和 "°C" 联系起来的标准换算依据。

8.1 分度表的参考条件

分度表通常以 冷端为 0°C 作为标准参考条件。也就是说，表中的电压值表示：冷端温度为 0∘C0^\circ\mathrm{C}0∘C，热端温度为表中给出的温度，热电势为表中给出的 mV 值。

可记为：

Tcold=0∘C T_{cold}=0^\circ\mathrm{C} Tcold=0∘C

E=E(Thot) E=E(T_{hot}) E=E(Thot)

以常见的 K 型热电偶为例，分度表大概是这种关系：

温度 °C	热电偶电压 mV
0	0.000
10	0.397
20	0.798
30	1.203
100	4.095
500	20.640
1000	41.269

例如表中：

100∘C→4.095mV 100^\circ\mathrm{C} \rightarrow 4.095\mathrm{mV} 100∘C→4.095mV

它的含义是：在冷端为 0∘C0^\circ\mathrm{C}0∘C 的标准参考条件下，K 型热电偶热端为 100∘C100^\circ\mathrm{C}100∘C 时，对应热电势约为 4.095mV4.095\mathrm{mV}4.095mV。它不是说任何情况下热端 100∘C100^\circ\mathrm{C}100∘C 都会直接输出 4.095mV4.095\mathrm{mV}4.095mV，因为实际万用表插孔附近的冷端通常不是 0∘C0^\circ\mathrm{C}0∘C。

8.2 分度表制定

分度表不是万用表生产商随意定义的，也不是某一家热电偶制造商单独决定的，而是来自热电偶标准。标准中规定了不同分度号热电偶的材料组合和温度-热电势关系，例如 K 型、J 型、T 型、E 型等。

热电偶制造商要做的是按照某个标准分度号生产热电偶。例如生产 K 型热电偶，就要使用符合 K 型要求的两种热电偶材料，并保证它在规定温度范围内的热电势误差满足标准允差。这样生产出来的 K 型探头，才可以使用 K 型分度表来换算温度。

可以简单理解为：

(1) 标准定义，材料组合 + 温度-毫伏关系 + 允许误差。

(2) 制造商生产，按某个分度号制造热电偶，并保证误差符合标准。

(3) 仪表使用，按同一个分度号的分度表解释热电偶电压。

所以分度表本质上是标准化后的材料特性。热电偶制造商不是重新定义分度表，而是让自己生产的热电偶尽量符合对应分度表；万用表厂商也不是重新定义分度表，而是在仪表算法中使用对应分度表。

如果 K 型热电偶插到只按 K 型分度表计算的万用表上，读数才有意义；如果把 J 型、T 型探头当成 K 型来算，即使电压能测到，换算出的温度也会有系统误差。

8.3 为什么要加冷端电压

热电偶实测电压反映的是热端和冷端之间的温差，而分度表给出的是 "冷端为 0∘C0^\circ\mathrm{C}0∘C 时，某个热端温度对应多少 mV"。这两个条件不一样，所以不能直接把万用表测得的热电偶电压拿去查表。

可以把分度表理解成一个函数 E(T)E(T)E(T)：它表示冷端为 0∘C0^\circ\mathrm{C}0∘C、热端为 TTT 时的热电势。

实际测量时，冷端不是 0∘C0^\circ\mathrm{C}0∘C，而是 TcoldT_{cold}Tcold，热端是 ThotT_{hot}Thot。热电偶实际输出电压近似可以理解为：

Vtc=E(Thot)−E(Tcold) V_{tc}=E(T_{hot})-E(T_{cold}) Vtc=E(Thot)−E(Tcold)

所以要反推出热端温度，就要先把冷端对应的那部分电压补回来：

E(Thot)=Vtc+E(Tcold) E(T_{hot})=V_{tc}+E(T_{cold}) E(Thot)=Vtc+E(Tcold)

换成万用表算法里的写法就是：

Vcold=E(Tcold) V_{cold}=E(T_{cold}) Vcold=E(Tcold)

Vtotal=Vtc+Vcold V_{total}=V_{tc}+V_{cold} Vtotal=Vtc+Vcold

Thot=E−1(Vtotal) T_{hot}=E^{-1}(V_{total}) Thot=E−1(Vtotal)

这就是冷端补偿为什么要 "加" 冷端等效电压的原因。

8.4 如何查分度表

分度表有两个使用方向：

(1) T→VT \rightarrow VT→V：把冷端温度换算成冷端补偿电压。

(2) V→TV \rightarrow TV→T：把补偿后的总电压换算成热端温度。

看分度表时首先要确认热电偶类型。万用表温度档最常见的是 K 型热电偶，所以很多万用表默认只支持 K 型探头。如果仪表支持多种热电偶类型，就必须在软件配置或菜单中选择对应类型。K 型、J 型、T 型等分度表不能混用，同样是 1mV1\mathrm{mV}1mV，不同类型热电偶对应的温度并不一样。

其次要确认单位。分度表通常用 mV，而 ADC 或模拟前端计算时可能先得到 V。开发时必须统一单位，否则会出现 1000 倍误差。

如果输入值刚好落在表项上，可以直接取值；如果落在两个表项之间，就需要插值。

例如 K 型表中有：

(1) 20∘C→0.798mV20^\circ\mathrm{C} \rightarrow 0.798\mathrm{mV}20∘C→0.798mV。

(2) 30∘C→1.203mV30^\circ\mathrm{C} \rightarrow 1.203\mathrm{mV}30∘C→1.203mV。

要估算 25∘C25^\circ\mathrm{C}25∘C 对应的电压，可以线性插值：

V25=0.798+25−2030−20×(1.203−0.798) V_{25}=0.798+\frac{25-20}{30-20}\times(1.203-0.798) V25=0.798+30−2025−20×(1.203−0.798)

V25≈1.0005mV V_{25}\approx1.0005\mathrm{mV} V25≈1.0005mV

反过来，如果补偿后的总电压为 1.000mV1.000\mathrm{mV}1.000mV，也可以在 20∘C20^\circ\mathrm{C}20∘C 和 30∘C30^\circ\mathrm{C}30∘C 之间反向插值：

T=20+1.000−0.7981.203−0.798×(30−20) T=20+\frac{1.000-0.798}{1.203-0.798}\times(30-20) T=20+1.203−0.7981.000−0.798×(30−20)

T≈24.99∘C T\approx24.99^\circ\mathrm{C} T≈24.99∘C

所以从程序角度看，分度表至少要支持两个基础操作：

(1) 温度查电压：用于冷端补偿。

(2) 电压查温度：用于最终显示。

8.5 万用表应用

以一台支持 K 型热电偶的万用表为例，温度档通常需要两个输入量：

(1) VtcV_{tc}Vtc：热电偶插孔上测得的热电偶电压，通常是 mV 级。

(2) TcoldT_{cold}Tcold：插孔附近冷端传感器测得的温度，通常接近表内环境温度。

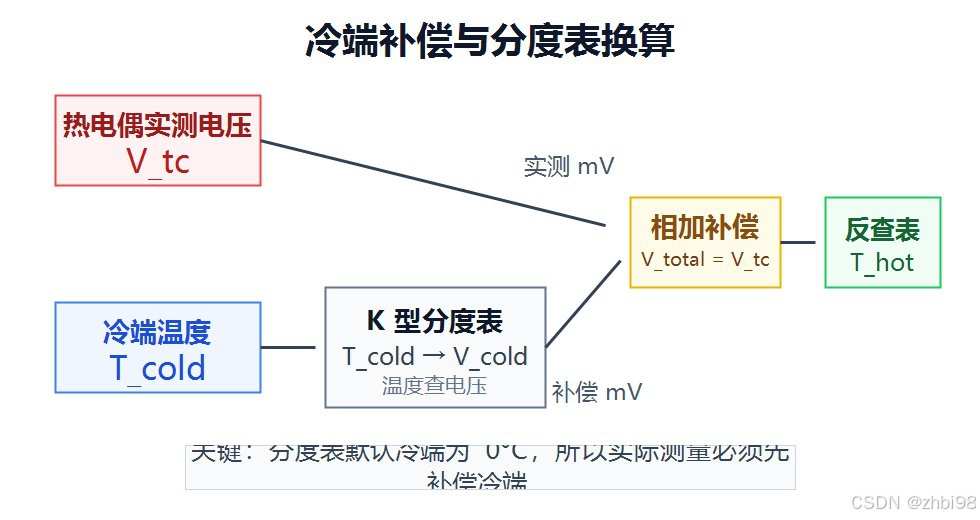

算法流程可以简化为：

(1) 得到热电偶实测电压 VtcV_{tc}Vtc。

(2) 得到插孔附近冷端温度 TcoldT_{cold}Tcold。

(3) 查 K 型分度表，得到 Vcold=E(Tcold)V_{cold}=E(T_{cold})Vcold=E(Tcold)。

(4) 计算 Vtotal=Vtc+VcoldV_{total}=V_{tc}+V_{cold}Vtotal=Vtc+Vcold。

(5) 查 K 型分度表，得到 Thot=E−1(Vtotal)T_{hot}=E^{-1}(V_{total})Thot=E−1(Vtotal)。

(6) 显示 ThotT_{hot}Thot。

举一个贴近万用表的例子。用户把 K 型热电偶插到万用表温度档，探头放在热水中：

Tcold=25∘C T_{cold}=25^\circ\mathrm{C} Tcold=25∘C

Vtc=3.095mV V_{tc}=3.095\mathrm{mV} Vtc=3.095mV

先查 K 型分度表，25∘C25^\circ\mathrm{C}25∘C 对应的冷端等效电压约为：

Vcold≈1.000mV V_{cold}\approx1.000\mathrm{mV} Vcold≈1.000mV

再计算补偿后的总电压：

Vtotal=Vtc+Vcold V_{total}=V_{tc}+V_{cold} Vtotal=Vtc+Vcold

Vtotal=3.095mV+1.000mV=4.095mV V_{total}=3.095\mathrm{mV}+1.000\mathrm{mV}=4.095\mathrm{mV} Vtotal=3.095mV+1.000mV=4.095mV

最后用 K 型分度表反查：

4.095mV→100∘C 4.095\mathrm{mV} \rightarrow 100^\circ\mathrm{C} 4.095mV→100∘C

所以万用表最终显示的探头温度约为 100∘C100^\circ\mathrm{C}100∘C。

这个流程也能解释温度档短接时的现象。如果热电偶输入被短接，热电偶实测电压接近 0：

Vtc≈0 V_{tc}\approx0 Vtc≈0

Vtotal≈Vcold V_{total}\approx V_{cold} Vtotal≈Vcold

此时万用表反查出来的温度就接近插孔附近的冷端温度，所以短接温度档时，屏幕上通常会显示接近室温或表内温度的数值。

总结一下，万用表温度档中分度表的关键用法是：冷端温度查表得到补偿 mV，热电偶实测 mV + 补偿 mV 得到总 mV，总 mV 反查分度表得到显示温度。

这里最重要的点是：万用表测到的热电偶电压不能直接查温度，必须先加上冷端温度对应的补偿电压。
