ADS1675 LVDS接口的两种FPGA实现对比（1MSPS）

ADS1675 LVDS接口的两种FPGA实现方式（1MSPS）

一、背景

ADS1675 是 TI 的 24 位 Delta-Sigma ADC，LVDS 模式下 SCLK 由内部 PLL 将 32MHz 主时钟 3 倍频至 96MHz。本文基于手册 Figure 1 时序，介绍两种 FPGA 实现方案并对比。

关键时序（LVDS，手册 Figure 1）：

f_SCLK = 3 × f_CLK = 96MHz，周期 10.417ns
SCLK↑ → DOUT 有效：1.5~2.5ns（取 2.0ns）
SCLK↑ → DRDY↑：2.0~3.0ns（取 2.5ns）
DRDY 脉宽：2~4 T_SCLK
数据帧：24 SCLK = 250ns，1MSPS 下 DRDY 周期 1024ns

二、方案 A：高速过采样

思路

FPGA 用 300MHz 时钟过采样 96MHz SCLK 和 DRDY，通过边沿检测判断 SCLK 上升沿，在 FPGA 时钟域内完成移位采集。

架构

SCLK 96MHz → IBUFDS → 300MHz 同步采样 → 边沿检测 (r_sclk_r0 && !r_sclk_r1)
DRDY → IBUFDS → 300MHz 3 级同步 → 边沿检测
三段式 FSM：S_IDLE → S_WAIT_MSB → S_CAPTURE
MSB 双路径检测：主检测（SCLK↑同拍 DRDY=1）+ 回退检测（上拍标记潜在 MSB，本拍 DRDY 确认）
24 个 SCLK↑ 后锁存数据，FIFO 写脉冲延迟 1 拍与数据对齐
300MHz FPGA 主频，功耗高

核心代码片段

复制代码

// 边沿检测 (300MHz 采样)
assign w_sclk_pos = r_sclk_r0 && !r_sclk_r1;
assign w_drdy_pos = r_drdy_r1 && !r_drdy_r2;

// MSB 双路径检测
assign w_msb_primary  = (state == S_WAIT_MSB) && w_sclk_pos && r_drdy_r0;
assign w_msb_fallback = (state == S_WAIT_MSB) && r_potential_msb && r_drdy_r0;

// 移位 (300MHz 时钟域)
r_shift_reg <= {r_shift_reg[22:0], i_ads_dout};

优点

不需要额外的时钟资源，纯逻辑实现
系统域统一为 300MHz，无需跨时钟域处理
CMOS 和 LVDS 版本核心逻辑可复用

缺点

FPGA 需 300MHz，功耗高，对时序收敛要求高
边沿检测存在相位不确定性，需双路径兜底
代码量较大（三段式 FSM + 双路径检测约 250 行）

三、方案 B：SCLK 时钟域直接捕获（推荐）

思路

将 ADC 的 96MHz SCLK 经 IBUFDS + BUFG 引入 FPGA 全局时钟网络，反相后在 SCLK 下降沿直接捕获 DOUT。利用 SCLK 下降沿天然位于数据有效窗口中央，无需高速过采样。FPGA 仅需 100MHz 系统时钟用于 CDC 传输。

为什么在下降沿捕获

SCLK 上升沿后 DOUT 在约 2ns 有效，DRDY 在约 2.5ns 拉高。SCLK 下降沿在上升沿后 5.2ns，此时 DOUT 已稳定超过 3ns，有充足建立时间。第一个 DRDY=1 时的下降沿即是 MSB 所在。

架构

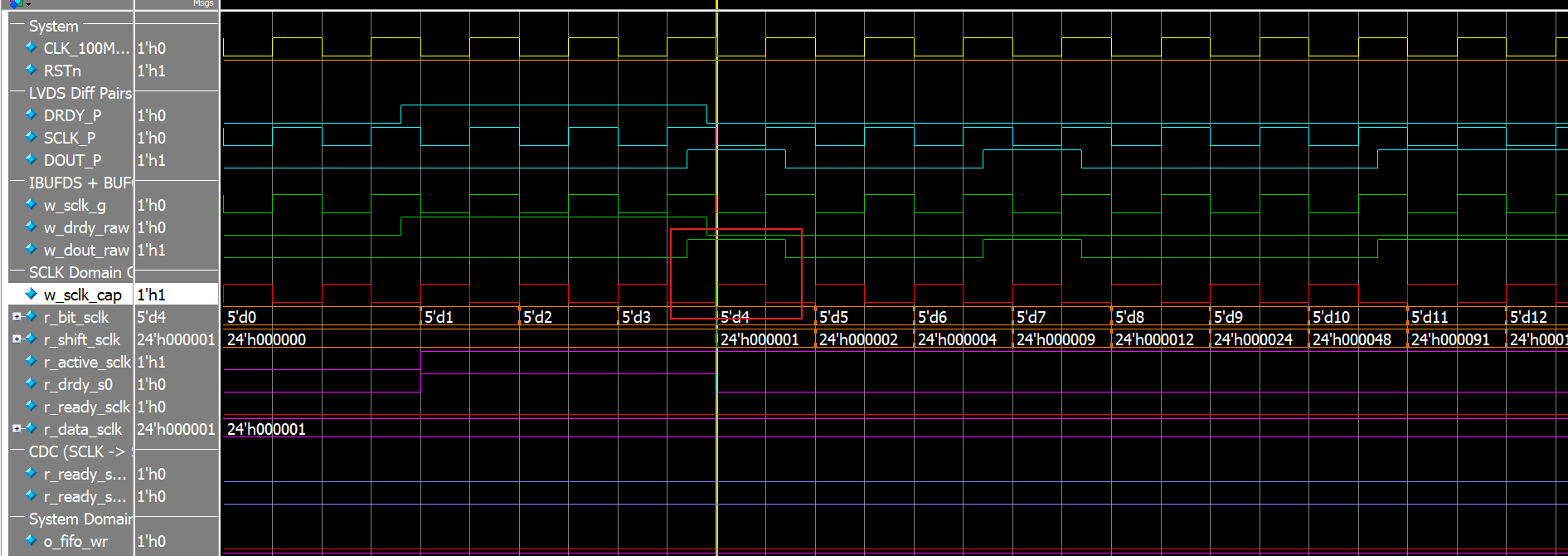

SCLK 96MHz → IBUFDS → BUFG（全局时钟网络）→ 反相 → w_sclk_cap（捕获时钟）
SCLK 时钟域（96MHz）：移位寄存器 + 位计数器，仅约 80 行逻辑
帧检测：!r_active_sclk && w_drdy_raw（DRDY 电平检测，非边沿）
24 个下降沿后锁存 r_data_sclk，置位 r_ready_sclk
CDC：r_ready_sclk 经 3 级同步器到 100MHz 系统域，上升沿检测取走数据
系统域输出：o_fifo_wr/o_fifo_data 在 100MHz 时钟域

核心代码片段

复制代码

// IBUFDS + BUFG 时钟引入
IBUFDS #(.DIFF_TERM("TRUE")) u_ibuf_sclk (.I(sclk_p), .IB(sclk_n), .O(w_sclk_raw));
BUFG u_bufg_sclk (.I(w_sclk_raw), .O(w_sclk_g));
assign w_sclk_cap = ~w_sclk_g;  // 反相: 下降沿变上升沿

// SCLK 域: 帧启动 (DRDY 电平检测)
if (!r_active && w_drdy_raw)        // DRDY=1 且空闲 → MSB
    r_bit <= 1;

// SCLK 域: 帧结束 (bit 23→24, 即第24个下降沿)
else if (r_active && r_bit == 23)
    r_data <= {r_shift[22:0], w_dout};  // 锁存 24bit

// SCLK 域: 移位
r_shift <= {r_shift[22:0], w_dout};    // 左移, 新 bit 入 LSB

// CDC: 3 级同步到 100MHz 系统域
r_syn0 <= r_ready;  r_syn1 <= r_syn0;  r_syn2 <= r_syn1;
if (r_syn2 && !r_syn2_d1)              // 上升沿检测
    o_fifo_data <= r_data, o_fifo_wr <= 1;

优点

FPGA 仅需 100MHz 主频，功耗低，时序宽松
SCLK 下降沿天然对齐数据窗口，无需边沿检测和 MSB 定位逻辑
代码量小（约 170 行），逻辑简单清晰
利用 FPGA 全局时钟资源，捕获质量高

缺点

需要额外的 BUFG 时钟资源
引入了跨时钟域（96MHz → 100MHz），需 CDC 处理
SCLK 反相依赖相位关系，PCB 布线需注意 SCLK 和 DOUT 等长

四、两种方案对比

对比项	方案 A：高速过采样	方案 B：SCLK 直接捕获
FPGA 主频	300MHz	100MHz
功耗	高	低
时钟资源	无额外	1 个 BUFG
代码行数	~250 行	~170 行
核心逻辑	三段式 FSM + 双路径 MSB 检测	简单标志位 + 计数器
边沿/帧检测	双路径检测（主+回退）	DRDY 电平检测
跨时钟域	无（统一 300MHz 域）	3 级同步器 CDC
时序收敛难度	高（300MHz）	低（100MHz）
CMOS/LVDS 复用	是	否（CMOS 无 BUFG 需求）
适用场景	追求代码统一	追求低功耗、高可靠

五、选型建议

如果 FPGA 资源充足且追求与 CMOS 版本代码统一：选方案 A，一个 FSM 通吃两种接口
如果追求低功耗、简化设计、降低时序收敛难度：选方案 B，100MHz 主频足够，逻辑简单清晰
跨板长距离传输场景：两种方案均可，LVDS 差分传输本身已保证信号完整性，方案 B 的 BUFG 还能进一步滤除 SCLK 上的抖动
