【Camera】Camera驱动知识谱

Camera驱动开发必备知识

硬件底层知识

1.图像传感器Sensor硬件原理

感光阵列、拜耳 RGB/IR、全局快门 / 卷帘快门、HDR、DOL HDR、多曝光
像素、分辨率、帧率、行场时序 HVsync、曝光、增益、模拟 / 数字增益
传感器接口：MIPI CSI-2（主流）、LVDS、Parallel、HiSPi
寄存器读写：I2C/SCCB、Sensor OTP 校准数据、模组 EEPROM

1.模组 EEPROM的作用是啥？

用于存储模组出厂标定参数

2.Soc硬件IP基础

MIPI D-PHY/CPHY：lane 速率、LP/HS 模式、时钟、差错校验、复位
CSI 接收控制器（CSI Host）：解串、同步、数据打包、中断、DMA
ISP 图像信号处理器流水线（原厂核心）
时钟树：PLL、像素时钟、MIPI 时钟、分频、门控、动态调频
PMIC 电源：AVDD(模拟电源)/DOVDD(数字输出 IO 电源)/VDDIO(数字输出 IO 电源)，上下电时序、漏电、浪涌保护
GPIO 复位、PWM 闪光灯、AF 马达驱动、IR-Cut 红外切换

3.模拟图像基础 - 画质调优

曝光 AE、白平衡 AWB、自动对焦 AF、去噪 2D/3DNR、Gamma、对比度
镜头阴影 LS、色彩校正 CCM、黑电平校正 BLC、坏点校正 DPC
HDR 融合、锐化 Sharpen、畸变矫正 LDC、鱼眼矫正
光学基础：景深、光圈、红外截止、杂散光、镜头畸变

嵌入式Linux内核驱动核心

1.Linux内核子系统

平台驱动框架 platform_driver、设备树 DTS/DTBO（必须精通）
时钟子系统 clk、电源管理 regulator、GPIO、pinctrl、中断 irq
DMA 子系统、内存管理：CMA、DMA-BUF、物理连续内存、缓存一致性
I2C 子系统（Sensor/EEPROM/ 马达通用）

1.DMA和CMA是什么关系？

DMA是直接内存访问(硬件),只能支持连续的物理内存，不能识别CPU虚拟地址，MIPI/ISP/ 编码等外设用DMA来读取CMA分配的内存

CMA是连续内存分配器(软件)，用于分配连续大块的物理内存(vmallo分配虚拟连续地址，kmalloc只能分配小块连续内存)，他是通过DTS预留一块专用内存区域(cam reserved)

vmalloc分配虚拟地址连续，底层物理页是零散碎片化的，DMA无法直接使用，只能CPU读写，DMA无法使用

DMA-BUF：封装上面这块内存，用文件描述符 (fd) 跨进程、跨驱动传递，实现同一块内存多硬件共用，全程无 CPU 拷贝

vb2默认使用vb2-dma-config,底层就是CMA分配帧buffer,供DMA使用，分散聚集的dma（sg-list DMA），一般是网卡或其他外设使用

总结：DMA 是硬件搬运数据的通道（直接内存访问），CMA 是给这条通道准备大块连续物理内存的内存管理器；没有 CMA，DMA 就拿不到能正常使用的图像缓冲区。

2.Linux多媒体框架(两大路线)

(1) V4L2 - 标准Linux Camera框架(通用)

设备节点、subdev 子设备、media 框架 media_device、链路拓扑
数据流：streamon/streamoff、fmt、crop、compose、buffer 队列
vb2 视频缓存管理、mmap/dma_buf 导出、多 buffer 环形队列
subdev 操作：set_fmt、set_ctrl、get_selection、链接 pad 端口

(2) 原厂自研框架 - 瑞芯微/全志/高通

私有流水线、硬件管道绑定、多摄同步、硬件帧中断调度

(3)内核调试基础

printk、dev_dbg、tracepoint、ftrace、irq 追踪、OOM 内存泄漏排查
寄存器读写工具 devmem、i2cdetect、mipi 信号抓包（MIPi信号怎么抓包？）

图像数据通路和总线协议

1.MIPI CSI-2 v1.x/v2.x 规范：数据包、短包 / 长包、虚拟通道 VC、数据类型 DT

2.MIPI DPHY/CPHY 电气规范、时序、异常：lane 掉线、CRC 错误、同步丢失

3.I2C/SCCB 通信时序、多设备冲突、寄存器分页读写

4.DMA 数据流：Sensor→CSI→ISP→内存 / 编码，硬件流水线并行

上层软件与标准化适配

Android Camera 架构（大部分消费 SoC 需求）
- Camera HAL1/HAL3、Camera Service、APP、Metadata 元数据
- 3A 算法库对接、多摄同步、逻辑设备组合
Linux 上层应用：v4l-utils、gstreamer、ffmpeg、yuv 图像格式
图像格式：RAW8/RAW10/RAW12/RAW16、YUV420SP/NV12/NV21、RGB
标定工具基础：模组标定、校准数据烧录、OTP 解析

工具与调试信息

示波器 / 逻辑分析仪：测 MIPI、I2C、复位、电源时序
图像抓包工具：抓取 RAW 流、YUV 帧、查看噪点 / 色偏 / 时序异常
寄存器自动化测试脚本、自动化帧率 / 稳定性压测
内存压测、长时间录像稳定性、高低温兼容性调试

额外进阶知识

多摄同步：硬件同步触发、PTP 时序、多 Sensor 曝光同步
AI ISP/NPU 联动：AI 降噪、人脸 3A、目标检测预处理
低功耗：动态关 ISP、降 MIPI 速率、休眠唤醒、低帧省电模式
安全：Secure Camera、TEE 隔离 Sensor 数据流、DRM 数字版权

Camera驱动完整划分

按硬件数据流流向从前端到后端分层，原厂需要全部模块打通：

模块1：前端硬件控制模块(Sensor端)

Sensor 驱动子模块（v4l2-subdev 标准）

I2C 寄存器读写封装、分页寄存器适配
Sensor 上电 / 下电时序控制（regulator 时钟 GPIO 组合）
分辨率、帧率、binning、HDR 模式配置
曝光 / 增益 / 行长参数配置接口
OTP/EEPROM 校准数据读取（镜头参数、模组增益）
中断处理：帧结束中断、同步信号中断

1.如果sensor子模块对应v4l2 subdev,那v4l2_dev对应什么物理设备？

subdev只负责模块内部控制，不负责输出图像buffer

v4l2_device不直接对应某一块独立硬件芯片，是 整条相机 Pipeline 的顶层管理容器 / 根管理器 ，是一个 软件管理对象 ，不是硬件实体；

内部维护一条链表subdevs,把同一条图像通路下所有subdev全部挂在自己下面统一管理；

camss持有media_device，管理各subdev之间的link数据流；

所有 video_device（/dev/videoX）、v4l-subdevX 都归属同一个 v4l2_dev；

父设备是 SoC 侧的硬件控制器（RP1 CSI 控制器、RK VI、全志 CSI 等 platform 设备）。

video_device是用户空间拿图像帧的设备/dev/videoX，对应硬件： CSI 接收 + DMA 缓存输出通路 ；负责 buffer 队列、mmap、stream 采集、输出 YUV/RAW 帧给应用

外设执行器模块

AF 自动对焦马达驱动（VCM）
IR-Cut 红外切换电机控制
Flash 闪光灯 PWM 恒流驱动、频闪同步

MIPI PHY驱动模块(原厂核心 IP 驱动)

DPHY/CPHY 硬件初始化、lane 数量配置，cphy是Trio三线组，三相三电平
HS 高速 / LP 低功耗模式切换
速率配置、时钟校准、硬件差错重传
异常检测：lane 丢失、CRC 错误、时序溢出、硬件复位

模块2：CSI接收控制器 -CSI Host

MIPI 数据接收、解串、同步重组

虚拟通道 VC 映射、多 Sensor 数据区分
帧同步、行同步、丢帧检测、错误帧丢弃
DMA 描述符管理，把 MIPI RAW 数据搬运到内存
裁剪、binning 硬件预处理、中断上报每一帧
多路 CSI 复用、时分多路输入控制

1.DMA能直接配置，将MIPI RX的数据直接共享到用户态吗？

不能。DMA 硬件仅能把 MIPI 数据写入物理内存；CPU 用户态只能访问虚拟地址，受 MMU 隔离限制，无法直接访问内核 DMA 物理内存，必须通过 mmap 建立虚实地址映射后，用户进程才能读取图像数据。

2.DAM-BUF的使用场景有哪些？使用的时候有什么限制吗？

DMA-BUF是共享内存载体，不是进程间通信通道；

DMA-BUF 是 Linux 内核提供的跨进程、跨 DMA 硬件的物理内存共享框架，通过 fd 实现零拷贝共享 DMA 可用的连续内存，不负责控制指令通信。

模块3：ISP图像处理器流水线模块

ISP 是 SoC 核心差异化模块，分为硬件寄存器驱动层 + 3A 算法对接层

硬件控制子模块

BLC 黑电平校正、DPC 坏点校正
LSC 镜头阴影校正、CCM 色彩矩阵
2DNR/3DNR 时域空域降噪、Gamma 矫正
LDC 镜头畸变矫正、HDR 多曝光融合
锐化、对比度、饱和度硬件配置
硬件裁剪、缩放、旋转、格式转换 RAW→YUV

1.ISP使用什么语言开发的？一般的开发过程是什么？

3A算法对接模块

AE 自动曝光接口：控制 Sensor 曝光、ISP 增益
AWB 自动白平衡：色温、CCM 矩阵切换
AF 自动对焦：马达驱动、对比度检测接口
元数据 Metadata 生成（曝光值、色温、镜头参数，供给上层 HAL）

模块4：内存与DMA管理模块

CMA 连续内存分配、缓冲区池管理
VB2 V4L2 缓存队列（用户态 / 内核态缓冲）
DMA-BUF 共享缓冲区（给编码、NPU、显示共享帧）
缓存同步（cache flush/invalidate，避免花屏）
多缓冲区环形队列、延迟控制、丢帧策略

1.VB2中的缓冲队列是用什么方式申请的

上层触发：用户态 VIDIOC_REQBUFS 发起队列与缓冲区创建；指定缓冲数量、内存类型（MEMORY_MMAP / USERPTR / DMABUF），是创建 vb2 环形队列、申请缓冲区的总入口。

抽象层： vb2 通过vb2_mem_ops适配不同内存分配方案 ,内核内置 3 套标准分配器,Camera业务统一使用vb2_dma_contig_memops

Camera标准底层： MEMORY_MMAP 模式依靠 dma_alloc_coherent从 CMA 申请物理连续 DMA 内存，组成环形缓冲队列

三种内存模式的底层申请逻辑

vb2_dma_contig_memops(默认常用)：内存由内核驱动主动申请，用户态仅做 mmap 映射，不参与分配

申请链路：用户 REQBUFS(MEMORY_MMAP) → vb2 调用 vb2_dma_contig_alloc → dma_alloc_coherent → CMA 分配连续物理页 → 存入 vb2_buffer 私有结构，加入环形队列'

V4L2_MEMORY_DMABUF(多硬件零拷贝共享):缓冲区不由 vb2 主动分配，内存来自外部：ION/dma_heap/ 其他驱动导出的 dma_buf fd,REQBUFS 仅创建空队列;QBUF 时传入外部 dma_buf fd

V4L2_MEMORY_USERPTR:内存由用户态 malloc/mmap 提前分配，内核不主动申请;QBUF 时传入用户虚拟地址，vb2_mem_ops->get_userptr 固定用户内存、建立内核映射
2.DMA-BUF的内存物理设备是DMA还是DDR?它为啥能做到多进程共享？

DMA-BUF是将CMA申请的物理内存打包成fd,用于跨进程跨硬件的数据共享

模块5：内核框架封装模块(V4L2/Media)

Media 框架拓扑构建：Sensor → CSI TX → CSI RX → ISP → 输出节点
V4L2 subdev 统一抽象，标准化控制接口（V4L2 ctrl）
设备树 DTS 解析模块：解析 Sensor 电源、时钟、lane、ISP 通路配置
平台驱动适配：probe/remove、资源释放、模块卸载
统一控制接口：曝光、帧率、分辨率、闪光灯通用 ioctl

模块6：多摄同步与调度模块(高端设备常用)

硬件同步触发（外部 FSYNC同步信号）
多 Sensor 时间戳对齐、PTP 时序同步
主副摄流水线调度、帧时序匹配
多路 ISP 资源分时复用管理

1.VSYNC和FSYNC有啥区别？

VSYNC：Sensor 拍完一帧自动告诉 SoC "这一帧结束了"，是汇报信号；

FSYNC：SoC 统一下发命令 "现在全部相机同时开拍"，是同步控制信号。

2.硬件同步触发的整体方案一般是什么样的？

硬件上每个sensor都接一个fsync gpio

驱动 streamon 启动两路 Sensor，全部配置为外部 FSYNC 触发模式，统一 HV 时序；

使能 SoC 同步发生器，每 33.3ms 输出一次 FSYNC 同步脉冲；

FSYNC 脉冲同时到达主、副 Sensor TRIG 引脚，两路 Sensor 同步开始曝光积分；

曝光完成后，两路 Sensor 同步输出 MIPI FS 帧起始包（逻辑 VSYNC 同步）；

CSI 硬件捕获两路帧的高精度全局时间戳，附加到 vb2 buffer；

内核调度 ISP，基于时间戳匹配成对帧进行图像处理；

帧通过 dma_buf 传递至 Android HAL，Metadata 携带时间戳供上层算法对齐；

持续循环；streamoff 时关闭 FSYNC 脉冲发生器。

模块7：电源&时钟管理模块 - 稳定性关键

时钟树控制：MIPI 时钟、ISP 时钟、像素时钟动态开关 / 调频
Regulator 电源控制：Sensor AVDD/DOVDD/IO 电压分级上电
低功耗管理：待机休眠、动态关闭闲置 IP、唤醒时序
过压 / 欠压保护、浪涌时序防 Sensor 烧坏

模块8:调试与工具模块

寄存器 dump、状态查询接口
RAW/YUV 帧抓取接口、图像保存节点
帧率、丢帧、MIPI 错误统计节点（sysfs）
自动化测试接口、产线标定接口
log 分级打印、异常故障上报

模块9：上层适配封装模块(交付客户)

Linux 标准 V4L2 适配层（供 gstreamer/v4l-utils 使用）
Android Camera HAL 封装（对接安卓 Camera Service）
原厂中间件（RKMedia/Allwinner VIN 等）
编码联动模块：ISP 输出直送 H.264/H.265 编码器
NPU 预处理接口：RAW/YUV 数据送入 AI 处理器做检测

学习路线

先吃透 MIPI CSI-2 + Sensor 硬件时序；
掌握 Linux V4L2/Media 子系统、vb2、dma_buf；
熟悉 ISP 基础图像算法流程；
读懂 SoC 时钟、regulator、DTS 设备树；
原厂进阶：MIPI PHY 底层寄存器、多摄同步、低功耗、Android HAL 适配。

MIPI CSI-2 与Sensor硬件时序

基础核心概念 - 时序根基

1.角色划分

Sensor（发送端 TX） ：感光生成 RAW 图像，通过 MIPI D-PHY/CPHY 发送 CSI-2 数据包，输出 HS/VS 场同步信号；
CSI Host/PHY（SoC 接收端 RX） ：MIPI 物理层接收、解串、同步重建行场时序，送入 ISP；
同步链路两条：
1. 数字同步：MIPI 包内嵌入 短包 FS/FE/LineStart/LineEnd （帧起始 / 帧结束 / 行起止）；
2. 硬件同步：Sensor 独立输出并行 HSYNC、VSYNC、PCLK（老式并口 Sensor，MIPI 模组基本废弃）。

1.HSYNC，VSYNC，FSYNC都是什么？有物理意义吗？

HS是行同步，标记单行像素的起始边界，相当于换行符

VS是帧同步，标记一帧图像的起始边界，相当于翻页符

FSYNC是外部帧同步触发信号，控制传感器什么时候开始曝光，有输入输出两种模式，输入就是作为帧触发，输出模式下可以主摄像头 FSYNC_OUT → 副摄像头 FSYNC_IN，左右画面完全同步

2.MIPI D-PHY的两种工作模式(直接决定时序波形)

1.低功耗模式(Low Power)

Lane 差分电平：LP00 / LP01 / LP10 / LP11
作用：待机、休眠、包间隔、传输同步序列、唤醒高速通道
时序特征：速率 MHz 级，边沿慢，功耗低

1.Lane的差分电平是什么意思？对应什么物理意义

就是说mipi是差分信号

2.HS高速传输模式(High Speed)

差分高速信号，用于传输图像 RAW 数据长包
速率典型：800Mbps~2.5Gbps/lane
进入 HS 流程：LP11 → LP01（唤醒）→ HS 同步码（0xB8）→ 有效数据
退出 HS：数据结束 → LP00 停止序列 → 返回 LP11 待机

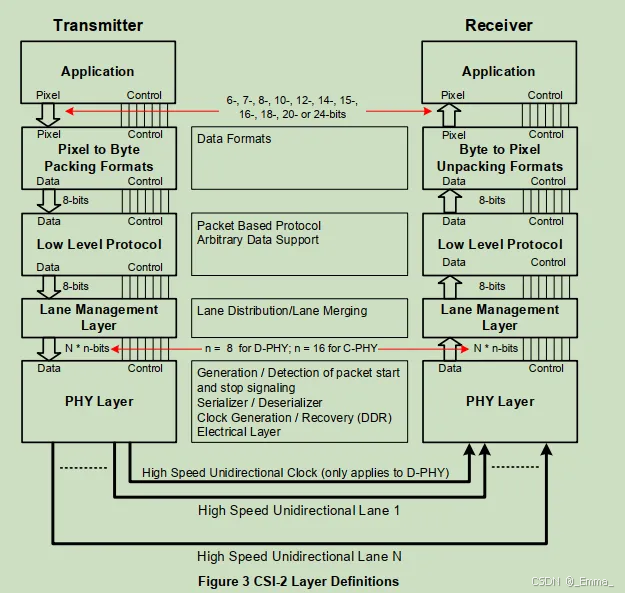

3.CSI-2数据包与时序同步标记

应用层( Application )：

发送端：输出原始图像像素数据、同步控制信号

接收端：接收还原后的完整像素与控制指令，交给ISP/显示模块处理

像素打包/解包层(Pixel $piksl$ Packing/Unpacking )

分离像素数据与控制信号，向下层输出标准8bit字节流

发送：把不同位宽的像素统一压缩封装为标准8bit字节流

接收：把8bit字节流还原回原始像素格式

底层协议层(Low Level Protocol)

将字节流变成协议数据包，基于数据包的传输协议，支持任意类型的图像/元数据

给像素字节流增加包头、包尾、检验等协议封装，实现分包传输、丢包校验

通道管理层(Lane Management Layer)

D-PHY单通道8bit,C-PHY单通道16bit

发送：把单路8bit并行数据拆分分发到多条高速Lane上

接收：合并条Lane的串行数据，恢复为完整8bit并行数据流

物理层(PHY)

串行/解串：并行bit转为高速差分信号传输，接收端恢复并行比特；

包起始/接收信号检测，时钟生成与时钟恢复

底层电气信号驱动，高速单向差分Lane传输

传输流程总结：

发送：像素 → 打包成 8bit 字节 → 协议封包 → 多通道分发 → PHY 串行差分发送

接收：PHY 解串 → 多通道合并 → 协议解包校验 → 字节还原像素 → 上层图像处理

CSI Packet分短包Short packet和长包Long Packet

（1）短包：同步时序核心（不携带图像像素）

短包类型	作用	时序意义
FS Frame Start	帧起始	一帧图像时序起点，Host 复位帧状态机
FE Frame End	帧结束	一帧全部数据传输完成
LS Line Start	行起始	单行像素开始
LE Line End	行结束	单行像素传输完毕

FS/FE 是整帧时序基准，丢 FS/FE 直接导致 Host 丢帧、花屏、时序错乱。

(2）长包：像素数据

承载 RAW8/RAW10/RAW12/RAW16/YUV 像素，每行图像对应 1 个或多个长包；

虚拟通道 VC：多摄共用一组 MIPI 时，用 VC 区分不同 Sensor 数据流。

4.Sensor内部图像时序 - 行场时序HV Timming

Sensor 寄存器配置四大时序参数，直接映射 MIPI 传输周期：

Hactive（有效行像素宽度） ：真实图像宽度，长包有效数据长度
Hblank（行消隐） ：每行有效像素后的空白时间，仅传输 LS/LE 短包，无像素

Htotal = Hactive + Hblank

Vactive（有效行数） ：图像高度
Vblank（场消隐） ：一帧结束到下一帧 FS 之间的空白间隔

Vtotal = Vactive + Vblank

时序周期公式：

帧率 FPS = PCLK / (Htotal × Vtotal)

关键点：Hblank/Vblank 不能过小，必须预留 MIPI LP-HS 切换时间、Host DMA 处理时间；消隐不足会出现行截断、错位花屏。

5.MIPI关键时序参数(D-PHY Spec硬件约束)

时序不满足会出现 CRC 错误、同步丢失、断帧，原厂调试高频踩坑点：

所有时序不满足会出现 CRC 错误、同步丢失、断帧，原厂调试高频踩坑点：

T_LPX：LP 状态最小保持时间（≥50ns），唤醒 / 停止序列必须满足
T_HS_PREPARE：LP01 到 HS 启动间隔
T_HS_ZERO：HS 差分 0 电平时长
T_HS_SYNC：8bit 同步码发送窗口
T_HS_TRAIL：数据包末尾 HS 尾序列
T_EXIT：HS 切回 LP 的最小间隔
时钟约束：MIPI lane 速率必须 ≥ 像素吞吐带宽，预留 20% 以上余量带宽计算公式：单像素 12bit、1920×1080@30fps：总比特率 = 1920×1080×30×12 bit/s均分 N lane 后，单 lane 速率必须大于计算值

6.上电/复位时序(硬件时序故障Top1)

Sensor 完整上电流程时序顺序，间隔有严格 ms/us 要求：

电源上电顺序：DOVDD（IO）→ AVDD（模拟）→ DVDD（数字）
- 禁止模拟电源先于 IO 上电，防止 Sensor IO 锁死、MIPI 输出异常
电源稳定延时：每路 regulator 上电后延时 1~5ms
Sensor 复位 RST_N：
- 拉低复位 ≥ 10us，拉高后等待 10~50ms 内部 PLL 稳定
I2C 初始化：复位稳定后才能读写寄存器
MIPI 使能：I2C 配置好分辨率 / 时序后，Sensor 才输出 MIPI 数据流下电时序反向：关闭数据流 → RST 拉低 → 关 AVDD → 关 DOVDD/DVDD

时序间隔不足现象：I2C 无应答、MIPI 无波形、偶尔开机无图像。

时序常见硬件故障&根因

开机偶尔无图像，概率性 MIPI 无 HS 波形
- 复位延时不足、电源上电时序颠倒、regulator 上升沿过慢
画面横向错位、条纹花屏、半截图像
- Hblank 过小，MIPI 行切换来不及；PCLK 时序与 MIPI 速率不匹配
整帧撕裂、上下分两半画面
- Vblank 不足，前一帧 FE 未发送完，下一帧 FS 提前到来；Host 帧缓存溢出
频繁报 MIPI CRC/EC 错误、丢帧统计持续上涨
- MIPI 速率超硬件极限、差分走线阻抗不匹配、T_HS_ZERO 等 PHY 时序参数不达标
能抓到 FS 但无有效像素长包
- Sensor 时序寄存器配置错误，Hactive 设 0、binning 配置错乱
I2C 读写间歇性失败，MIPI 同步丢失同步出现
- 电源纹波大，模拟电源噪声干扰 MIPI 和 I2C 时序
低帧率正常，高帧率花屏丢帧
- 带宽余量不足、H/V blank 预留太小、DMA 带宽瓶颈

分场景硬件时序调试经验

场景 1：上电复位 / 电源时序调试（万用表 + 示波器）

测量三路电源 AVDD/DVDD/DOVDD 上电先后顺序、上升沿、稳定电压
抓取 RST_N 波形，确认低电平复位时长、拉高后稳定延时
调试手段：
- 在 DTS 驱动中加大 regulator 等待延时、复位 us 延时；
- PMIC 调整电源驱动能力，降低纹波；
- 若上电时序颠倒，调整驱动内 regulator 上电顺序。
判断标准：所有电源达到额定电压后，再释放复位。

场景 2：MIPI D-PHY 波形时序合规性调试（高速差分探头示波器）

抓取完整一包波形：LP11 → LP01 唤醒 → HS 同步码 → 像素数据 → LP00 停止
测量关键时序参数 T_LPX / T_HS_PREPARE / T_HS_TRAIL 与 Spec 对比
常见优化手段：
- SoC CSI PHY 寄存器调整 HS 时序偏移参数；
- 降低 MIPI lane 速率，增加时序裕量；
- 硬件 PCB 优化差分阻抗 100Ω，减少串扰。
快速定位技巧：
- 持续出现 HS 同步码丢失 → T_HS_ZERO 参数过小；
- 数据包尾部大量错误 → T_HS_TRAIL 不足。

场景 3：Sensor HV 行场时序匹配调试（逻辑分析仪抓 MIPI 短包）

逻辑分析仪捕捉 MIPI 所有 FS/FE/LS/LE 短包，统计：

一帧内有效行数 Vactive 是否和寄存器配置一致；
每行 LS 到 LE 间隔是否等于 Hactive 对应数据长度；
FE 到下一帧 FS 间隔是否满足 Vblank 消隐时间；调试优化方案：
增大 Sensor 寄存器 Hblank / Vblank（优先调大 20%）；
降低 PCLK 像素时钟，减少单帧数据吞吐压力；
Host 侧增加 CSI 接收 FIFO 深度，避免行数据溢出截断。

场景 4：带宽与时序匹配计算调试

先计算理论最小 MIPI 速率，预留≥20% 带宽余量；
若多 lane 方案，均分像素数据，避免单 lane 过载；
高分辨率 + HDR 多曝光场景，像素吞吐翻倍，必须同步放大 MIPI 速率或增加 lane 数量；
禁止极限速率跑量产，高温下 PHY 时序裕量收缩，极易批量花屏。

场景 5：多摄同步时序调试（双 / 多 Sensor）

硬件同步触发模式：外部 VSYNC 同步信号接入所有 Sensor；
调试要点：
- 所有 Sensor PCLK、MIPI 速率保持一致；
- 统一配置相同 Htotal/Vtotal，保证 FS 同时发出；
- 逻辑分析仪抓取两路 FS 时间戳，误差控制在 us 级；
异常：画面偏移、主副摄曝光不同步 → 各行场时序参数不一致。

软件驱动层面时序调优经验(芯片原厂驱动开发)

1.DTS 设备树时序相关配置项规范

plain 复制代码

sensor@1a {
    /* 电源时序 */
    avdd-supply = <&reg_avdd>;
    dvdd-supply = <&reg_dvdd>;
    dovdd-supply = <&reg_dovdd>;
    power-on-delay-us = <2000>; // 电源稳定延时
    reset-gpios = <&gpio RST GPIO_ACTIVE_LOW>;
    reset-delay-us = <50000>;  // 复位释放等待时间

    /* MIPI PHY时序配置 */
    mipi-lanes = <4>;
    mipi-rate = <1500000000>;
    /* PHY时序偏移寄存器参数 */
    hs-trail = <32>;
    hs-zero = <16>;

    /* Sensor HV时序基准 */
    hactive = <1920>;
    vactive = <1080>;
    hblank = <320>;
    vblank = <120>;
    pclk = <148500000>;
};

1.详细注释以上设备树，并实际找个树莓派的Camera相关设备树，分析一下

2. Sensor 驱动时序寄存器适配要点

驱动内做时序参数合法性校验：Hblank/Vblank 最小值保护，避免客户配置过小；
切换分辨率 / 帧率时，先关闭 MIPI 数据流，重新加载整套 HV 时序寄存器，禁止动态修改；
HDR 多曝光模式：多组曝光行数会改变 Vtotal，同步更新 Vblank 保证帧间隔稳定；
增加 sysfs 节点导出当前 H/V total、MIPI 错误计数、FS/FE 丢失统计，用于量产调试。

3. CSI Host 接收侧时序容错配置

打开 Host 端 FS 同步保护：未收到 FS 直接丢弃缓存，防止错乱帧送入 ISP；
配置硬件 FIFO 溢出保护中断，上报行截断时序异常；
开启 MIPI CRC 校验中断，统计实时误码率，超过阈值主动降速。

量产稳定性时序调试核心技巧

高低温拷机时序验证
- 低温：PHY 建立时间变长，容易同步丢失，适当放大 T_HS_ZERO、增加 blank；
- 高温：MIPI 高速信号裕量收缩，降低 lane 速率做老化验证。
长时间录像压测监控三个指标：MIPI CRC 错误计数、丢帧率、FS/FE 丢失次数，持续增长代表时序裕量不足。
量产测试标准
- 上电 1000 次无概率性无图像；
- 高低温全帧率无花屏、单小时误码率为 0；
- FE 到 FS 间隔稳定，无时序漂移。
时序问题优先级排查顺序电源复位时序 → MIPI PHY 波形合规性 → Sensor HV blank 参数 → 带宽余量 → Host FIFO 与 DMA 调度。

速查排错清单

无 MIPI HS 波形复位延时不足 / 上电时序颠倒 / I2C 时序寄存器未配置
有波形但画面横向条纹Hblank 太小 / PCLK 与 MIPI 速率不匹配 / T_HS_TRAIL 时序不足
上下画面撕裂Vblank 不足 / 帧缓存过小 / 前帧 FE 未完成新 FS 到来
高帧率丢帧严重带宽不足 / MIPI 速率接近极限 / V/H blank 预留不足
多摄画面错位不同步两组 Sensor H/V total 不一致、缺少硬件同步触发信号

Linux V4L2 +Media子系统+ vb2 +dmabuf完整知识与调试经验

整体架构总览

Camera 完整内核链路：

Sensor subdev → CSI PHY/CSI Host subdev → ISP subdev → V4L2 video设备 → vb2缓冲区管理 → dma_buf 跨设备共享

Media 子系统负责 拓扑链路管理 ，V4L2 是标准视频控制接口，vb2 统一管理帧缓冲队列，dma_buf 实现内核缓冲区跨驱动 / 用户态共享。

层级分工

Media：拓扑、pad 链路、子设备绑定、链路开关
V4L2：视频标准 ioctl、控制参数、格式裁剪、捕获输出设备
vb2：环形 buffer 队列、分配 / 排队 / 出队、硬件 DMA 同步、等待帧中断
dma_buf：物理连续内存导出、fd 共享、缓存同步、多硬件共享帧（ISP / 编码 / NPU / 显示）

v4l2的核心知识点

1. 设备类型

/dev/v4l-subdevX：子设备（Sensor、MIPI CSI、ISP 硬件流水线），只做硬件配置，不输出帧缓存
/dev/videoX：主视频设备，提供捕获 / 输出接口，上层应用（v4l-utils/gstreamer/Android HAL）操作节点
- V4L2_BUF_TYPE_VIDEO_CAPTURE：摄像头采集输入（Camera 最常用）
- V4L2_BUF_TYPE_VIDEO_OUTPUT：显示 / 编码输入
- V4L2_BUF_TYPE_VIDEO_CAPTURE_MPLANE：多平面（NV12/NV21 分开 Y/UV 平面);

2. 核心数据结构

struct v4l2_subdev

所有硬件模块统一抽象：Sensor、MIPI PHY、CSI 控制器、ISP 都基于 subdev

核心操作 ops：

s_stream：开 / 关数据流（streamon/streamoff 底层）
set_fmt：设置 pad 端口图像格式（RAW8/RAW10/NV12、宽高、位深）
get_selection/set_selection：裁剪、缩放、有效区域
g_ctrl/s_ctrl：3A、增益、曝光、帧率等控制参数
ioctl：自定义寄存器调试接口

struct v4l2_ioctl 关键命令（上层必走流程）

VIDIOC_QUERYCAP：查询设备能力
VIDIOC_S_FMT：设置输出图像格式（多平面 mplane）
VIDIOC_REQBUFS：申请 vb2 缓冲区（MMAP/USERPTR/DMABUF），这里只传buffer数量，具体buffer大小由驱动根据S_FMT进行分配
VIDIOC_QUERYBUF：查询 buffer 物理 / 虚拟地址、长度(除了DMA_BUF,使用mmap的时候必用，因为mmap需要QUERYBUF出来的buf.m.offset和buf.length)
VIDIOC_QBUF：buffer 入队，交给硬件填充图像
VIDIOC_DQBUF：取出已填充完成的帧
VIDIOC_STREAMON / STREAMOFF：启动 / 停止采集
VIDIOC_EXPBUF：将 buffer 导出为 dma_buf fd

3. 图像格式关键概念

MIPI 前端：RAW8/RAW10/RAW12/RAW16 单平面
ISP 输出：NV12/NV21/YUV420M 多平面
色彩域、量化范围（full range/limited range）、crop/compose
- crop：硬件裁剪源图像（ISP 内部裁剪）
- compose：输出缩放尺寸，最终给到用户的分辨率

1.单平面和多平面有啥区别？

单平面指一帧画面所有像素数据，全部连续存放在同一块物理内存缓冲区；( buf.offset $0$ ; buf.m.length;)Y、UV 数据前后拼接在同一片内存；

多平面指一帧画面拆分为多个完全独立、不连续的物理内存缓冲区（平面 plane）；Y 亮度、UV 色度分别存在两块不同内存，互不连续（ buf.m.planes $0$ .m.offset ； buf.m.planes $0$ .length;）。

4. V4L2 四种 buffer 内存模式

V4L2_MEMORY_MMAP ：内核分配物理内存，mmap 映射到用户态，Camera 默认
V4L2_MEMORY_USERPTR ：用户态 vmalloc 虚拟内存（极少用于 Camera，DMA 不友好）
V4L2_MEMORY_DMABUF ：外部传入 dma_buf fd（编码、NPU 共享帧）
V4L2_MEMORY_OVERLAY ：老式显示 overlay，Camera 不用

1.DMABUF跨进程更友好，为什么v4l2默认使用mmap呢？

mmap和dma_buf是协作的关系，dma_buf通过fd将内存数据跨进程，跨硬件共享出去，如果应用需要获取某个硬件的帧数据，则通过系统调用mmap将dma_buf中的物理内存映射到用户态去

mmap ：内核内存映射系统调用，解决「单进程 CPU 直接读相机帧」，简单高速，但不能跨硬件共享；

dma_buf ：内核共享内存框架，以 fd 为媒介，实现相机帧零拷贝流转给编码器、GPU、NPU 等多硬件，是 Android / 高端多媒体标准

二者可组合使用：dma_buf 负责硬件互通，mmap 负责 CPU 临时查看图像

MEMORY_MMAP 流程

open /dev/video0

REQBUFS (MEMORY_MMAP) → CMA 分配 buffer

mmap (v4l_fd) 映射到本进程虚拟地址

QBUF → STREAMON，DMA 填充

DQBUF 直接读取映射指针画面

仅当前进程可用，无法交给编码器

MEMORY_DMABUF 导出流程

open /dev/video0

REQBUFS(MEMORY_MMAP)

VIDIOC_EXPBUF → 获取 dma_buf fd

sendmsg (fd) 传给编码器进程

编码器驱动 attach fd，拿到 DMA 物理地址，直接硬件编码

本进程如需 CPU 查看，再对 dma_buf fd 执行 mmap + 同步 ioctl

生命周期与资源释放

mmap：关闭 video 设备 fd，映射自动失效，buffer 归还 vb2；

dma_buf：所有持有 fd 的进程全部 close、所有驱动 detach 完成，refcount 归 0 才释放 CMA；易出现内存泄漏场景：某进程持有 dma_buf fd 未关闭，CMA 内存永久占用。

适用场景对照表

优先选 mmap(不需要考虑cache一致性问题)

单进程本地采集、仅 CPU 图像处理；

无编码、无显示、无 NPU 硬件联动；

调试工具 v4l2-ctl、裸机简易相机程序；

不需要多流并发、追求 CPU 读取速度。

必须选 dma_buf

Android Camera HAL3、多媒体多硬件流水线；

预览 + 录像 + AI 抓拍多路并发；

帧数据需要送入编码器、DRM 显示、NPU 推理；

多进程架构、低内存设备，需要内存复用；

双摄同步、实时后期算法硬件加速场景。

mmap ：内核内存映射系统调用，解决「单进程 CPU 直接读相机帧」，简单高速，但不能跨硬件共享；

dma-buf: 内核跨设备内存共享框架，依托 fd 传递实现「多进程、多 DMA 硬件零拷贝共享相机帧缓存」，支持硬件互通流转，但 CPU 直接访问存在缓存同步开销、读取速度慢，必须手动做 Cache 同步。

5.v4l2-async机制

V4L2 异步子设备匹配框架，屏蔽 CSI/ISP 与 Sensor 驱动加载顺序差异，自动完成主设备与子设备配对，全部硬件就绪后才完整构建媒体流水线、生成 /dev/video 设备节点

1.子设备端（Sensor/IR-Cut）：异步注册自己

Sensor 驱动 probe 末尾调用：v4l2_async_register_subdev(sd);

把当前v4l2_subdev注册进全局异步子设备链表，标记「我是一个待匹配的子设备」，就算主 CSI 还没加载也不会直接报错退出

2.主桥设备端（CSI/ISP）：注册异步监听通知器 notifier

CSI/ISP 驱动解析 DTS port/endpoint 远程节点，生成v4l2_async_subdev匹配描述符，注册监听：v4l2_async_notifier_register(v4l2_dev, notifier);

向内核声明「我需要匹配 DTS 里描述的若干子设备」，框架持续等待对应子设备注册进来

notifier 提供 3 个生命周期回调，驱动在对应阶段完成硬件初始化、media 链路搭建：

bound(subdev)

单个子设备匹配成功触发，做单设备资源初始化（上电、复位、I2C 基础配置）。

unbind(subdev)

子设备卸载 / 匹配失效，反向释放资源。

complete ()【最重要】

所有 DTS 要求的子设备全部匹配完成后才执行。

这里统一做：构建 media pad 链路、初始化 vb2、创建/dev/videoX、3A 通路初始化；

只要缺少任意一个子设备，complete 永远不会执行，不会生成残缺的视频设备节点。

6.V4L2获取Metadata方法

帧内置轻量元数据:v4l2_buffer 自带字段（时间戳、帧标志、timecode），开箱即用

硬件统计/3A/ISP 大数据元数据:

1.独立 Metadata 采集节点 V4L2_BUF_TYPE_META_CAPTURE，与图像帧一一对应同步输出（标准内核接口，主流）

1.1打开独立 Metadata 设备 /dev/video1（图像是/dev/video0）；

1.2设置元数据格式（V4L2_META_FMT_UVC/ 厂商自定义 META 格式）；

1.3VIDIOC_REQBUFS申请 meta 缓冲区，mmap 映射；

1.4STREAMON启动元数据流，与图像流同步；

1.5循环VIDIOC_DQBUF取出元数据 buffer，解析统计 / 3A 信息；

1.6与图像帧通过相同 timestamp做帧配对。

2.多平面视频帧，Metadata 作为额外 plane 随图像帧同步输出（高通 / 瑞芯微 SoC Camera 主流）

2.1 S_FMT 设置多平面像素格式，驱动定义 metadata 平面索引与大小；

2.2 REQBUFS 分配多平面缓冲区（底层 dma-contig CMA 内存）；

2.3 STREAMON 启动采集；

2.4 DQBUF 出队 buffer 后，直接访问planes $1$ 的内存：

7.v4l2热插拔方案

Sensor/CSI/USB 相机硬件上电 / 拔出时，驱动识别硬件状态变化，向内核设备模型发送 uevent；udev/systemd 捕获事件创删 /dev/videoX，上层应用通过inotify 或 libudev 监听设备节点变化。

因为MIPI 物理总线无原生热插拔检测，依靠GPIO 检测 Sensor 供电 / 模组在位引脚实现，搭配 v4l2-async 框架完成动态绑定解绑，完整四层实现：

1.检测Camera模块拔掉/插入

模组插上 / 拔掉时，会改变检测 GPIO 引脚的电平高低，CPU 通过读取电平判断模组是否存在

比如：下拉检测（模组自带上拉电阻，最常用）

1.SoC 端 GPIO 配置：内核把这个引脚设置为内部下拉（GPIO_ACTIVE_LOW）；

2.模组端硬件：模组 FPC 排线内部，在位引脚接一颗上拉电阻到模组供电 VDD；

模组未插入：FPC 断开，SoC 引脚只有内部下拉 → 电平 = 低电平；

模组完全插入：FPC 导通，模组上拉电阻接管引脚 → 电平 = 高电平；

CPU 读 GPIO 值：高 = 有模组，低 = 无模组。

2.内核驱动底层实现

(1) GPIO中断检测硬件在位状态

Sensor 驱动 DTS 定义 det-gpio 中断：

plain 复制代码

sensor@1a {
    compatible = "xxx,imx390";
    reg = <0x1a>;
    det-gpios = <&gpio1 5 GPIO_ACTIVE_LOW>; // 在位低电平
    pinctrl-det = <&det_default>;
    vana-supply = <&cam_vana>;
};

驱动 probe 中申请 GPIO 双边沿中断：

plain 复制代码

// 中断回调：模组插入/拔出触发
static irqreturn_t sensor_det_irq(int irq, void *priv)
{
    struct sensor_dev *s = priv;
    bool present = gpio_get_value(s->det_gpio) == 0;
    if (present)
        schedule_work(&s->hotplug_work); // 插入：上电、重新async匹配
    else
        schedule_work(&s->hotplug_remove_work); // 拔出：断电、销毁v4l2设备
    return IRQ_HANDLED;
}

必须用 workqueue 下半部：中断上下文不能操作 I2C、电源、v4l2 设备销毁。

（2）模组插入流程（hotplug_work）

1.使能 PMIC 供电，等待电源稳定；

2.I2C 读取 Sensor ID，确认模组有效；

3.调用 v4l2_async_register_subdev() 重新注册子设备；

4.v4l2-async notifier 匹配 CSI 主设备，执行 complete 回调；

5.完整构建 media 拓扑、创建 /dev/videoX；

6.内核自动发送 add 类型 uevent，通知用户层。

（3）模组拔出流程（hotplug_remove_work）

1.停止 CSI stream，等待 DMA 全部结束；

2.取消 v4l2-async 子设备注册 v4l2_async_unregister_subdev()；

3.销毁 v4l2_subdev、释放 vb2 缓冲、销毁 media entity；

4.切断 Sensor 电源，复位 MIPI PHY；

5.内核发送 remove uevent，udev 删除 /dev/videoX 节点。

8.V4L2 典型故障现象

S_FMT 失败：格式不支持、ISP 输出通道位深不匹配、宽高对齐不满足硬件要求（如 32/16 对齐）
REQBUFS 失败：CMA 内存耗尽、缓冲区数量超过硬件支持上限
DQBUF 阻塞无返回：硬件未产生帧中断、MIPI 无数据、CSI 同步丢失
图像色彩异常、错位：crop/compose 配置冲突、多平面 plane stride 设置错误

Media子系统的核心知识点

1. 核心作用

管理整个 Camera 硬件拓扑，描述：subdev + pad + link

subdev：硬件模块（Sensor/CSI/ISP）
pad：每个子设备的输入输出端口（Sink 输入 Pad，Source 输出 Pad）
link：两个 pad 之间的数据流通路（Media 链路）

2. 拓扑结构示例

plain 复制代码

sensor subdev: source pad0 → CSI host sink pad0
CSI host source pad0 → ISP sink pad0
ISP source pad0 → video capture device

3. 关键 API 与命令

用户态工具 media-ctl

media-ctl -d /dev/media0 -p 打印完整拓扑、pad 信息
media-ctl -l "'sensor':0 -> 'csi':0[1]" 使能链路
media-ctl -V "'sensor':0 [fmt:SGRBG10_1X10/1920x1080]" 设置 pad RAW 格式

内核驱动 API

media_entity_pads_init()：初始化子设备输入输出 pad
media_create_pad_link()：创建两个 subdev 之间的链路
media_entity_setup_link()：启用 / 禁用 link
v4l2_async_register_subdev()：异步注册 sensor（设备树匹配标准方案）

4. Media 子系统开发关键点

数据流必须先打开 link，再 STREAMON；不打开 link 会无帧、DQBUF 卡死
多通路、多摄场景：多组独立 link 拓扑，互不干扰
链路格式一致性：前一级 source pad 格式必须匹配后一级 sink pad，否则 ISP 输出乱帧
异步框架 v4l2-async：Sensor 驱动与 CSI/ISP 驱动解耦，设备树标准写法

5.Media 典型问题

media-ctl 看不到完整拓扑：subdev 未注册、pad 初始化失败
打开 link 报错：pad 编号错误、link 重复创建
能开 stream 但无图像：link 状态为 disable，忘记使能链路
切换分辨率花屏：链路两端 fmt 没有同步更新

vb2缓冲管理子系统 - v4l2标准的buffer框架

1.vb2定位

屏蔽不同内存类型（MMAP/DMABUF/USERPTR）差异，统一实现环形队列、硬件 DMA 同步、中断处理、内存分配释放。

所有 /dev/video捕获设备都基于 vb2。

2. 核心结构 vb2_queue

每个 video 设备对应一个 vb2 队列，包含：

环形 buffer 数组（vb2_buffer）
等待队列（dqbuf 阻塞等待帧完成）
内存分配回调 ops（vb2_mem_ops）
硬件设备回调 ops（vb2_ops，驱动必须实现）

3.驱动必须实现 vb2_ops 回调（原厂 Camera 驱动核心）

c 复制代码

struct vb2_ops {
    // buffer入队后，硬件准备开始采集一帧
    int (*queue_setup)(struct vb2_queue *q, unsigned int num_buffers);
    void (*buf_queue)(struct vb2_buffer *vb);
    // 硬件填充完成一帧，驱动调用vb2_buffer_done()通知vb2
    // streamon/streamoff硬件启停
    int (*start_streaming)(struct vb2_queue *q, unsigned int count);
    void (*stop_streaming)(struct vb2_queue *q);
    // buffer回收、内存释放
    void (*buf_cleanup)(struct vb2_buffer *vb);
};

数据流流程：

用户调用 QBUF → vb2 调用 buf_queue 把 buffer 交给 CSI/ISP DMA
Sensor 输出一帧，硬件产生帧中断
中断服务函数判断当前 buffer 填充完成，调用 vb2_buffer_done(vb, VB2_BUF_STATE_DONE)
唤醒 dqbuf 等待队列，用户态 DQBUF 拿到图像

4. vb2 三种内存分配模式

vb2-dma-contig ：CMA 物理连续内存（Camera MMAP 模式首选）
vb2-dma-sg：分散散射列表（非连续，ISP 很少用）
vb2-dma-buf：对接外部 dma_buf 共享缓冲区

5.vb2关键机制

环形队列状态机

QUEUED：buffer 入队，等待硬件填充
DONE：帧填充完成，可 DQBUF
ERROR：帧异常（丢帧、MIPI 错误）

缓冲区数量

REQBUFS 申请 n 个 buffer 形成环形池，一般 4~8 个；buffer 太少容易丢帧，太高占用大量 CMA 内存。

6.vb2高频故障与根因

DQBUF 永久阻塞：
- 帧中断未触发（MIPI 无数据、CSI 同步丢失、stream 未真正启动）
- 中断函数没有调用 vb2_buffer_done
streamon 失败：queue_setup 分配 CMA 内存失败
随机丢帧、buffer 状态 ERROR：
- MIPI CRC 错误、FIFO 溢出、V/H blank 时序不足
- 中断上报延迟，buffer 被覆盖
退出 stream 崩溃：stop_streaming 未等待 DMA 完成，直接释放 buffer

dma_buf子系统 - 跨设备内存共享核心

1.作用

实现一块物理内存在：V4L2 Camera、H264/H265 编码器、NPU、显示 DRM、用户态 APP 之间零拷贝共享。

核心：导出 fd，各驱动通过 fd 获取同一块物理页面，避免多次拷贝。

2.核心概念

struct dma_buf：一块共享缓冲区内核对象
dma_buf fd：用户态可传递的文件句柄
dma_buf_attachment：某个硬件设备附着到这块 buffer
sg_table：该 buffer 物理内存散列表，供 DMA 控制器访问

3.两条典型的使用路径

路径1：Camera 导出 dma_buf 给编码 / NPU（EXPORT）

vb2 分配 CMA 连续 buffer
VIDIOC_EXPBUF 将 vb2 buffer 导出为 dma_buf fd
APP 将 fd 传递给编码器 / NPU 驱动
编码驱动通过 fd 导入 dma_buf，直接 DMA 读取图像，无拷贝

路径2：外部 dma_buf 传入 Camera 采集（IMPORT）

APP 提前分配 dma_buf（如 ION/CMA）
REQBUFS 指定 MEMORY_DMABUF，传入 fd
vb2 将外部 buffer 交给 CSI/ISP DMA 填充图像

4.缓存同步(可能导致花屏的原因)

ARM 架构存在 CPU Cache 与设备 DMA Cache 一致性问题：

dma_buf_begin_cpu_access()：CPU 要读帧前，invalidate cache（刷新硬件数据到 CPU）
dma_buf_end_cpu_access()：CPU 写完后，flush cache（把 CPU 数据刷到物理内存供硬件读取）

Camera 场景：硬件 DMA 写完帧，用户态 mmap 读取前必须做 invalidate，否则读取到旧脏数据、色块、条纹花屏。

5.dma_buf开发API

c 复制代码

// 导出vb2 buffer生成dma_buf
struct dma_buf *vb2_dma_buf_export(struct vb2_buffer *vb);
// 根据fd获取dma_buf
struct dma_buf *dma_buf_get(int fd);
// 将buffer绑定到硬件DMA设备
struct dma_buf_attachment *dma_buf_attach();
// 获取物理DMA地址sg_table
struct sg_table *dma_buf_map_attachment();
// 解绑定、释放
dma_buf_unmap_attachment();
dma_buf_detach();
dma_buf_put();

6.dma_buf的典型问题

共享画面花屏、色块：缺少 cache 同步操作（begin/end_cpu_access）
内存泄漏：dma_buf_get 后没有配对 dma_buf_put，fd 未 close
DMA 传输报错：buffer 物理地址不连续、硬件不支持散列表
多进程共享失效：没有正确管理 fd 生命周期

SOC Camera平台CSI/ISP Platform驱动完整开发流程

前置基础概念

1.最底层独立硬件模块： v4l2_subdev(Sensor,MIPI-DPHY，ISP等)

2.平台硬件总控制器：platform_driver(CSI接收控制器，载体)

3.V4l2底层容器：struct v4l2_device（所有 subdev 最终聚合在这里，由 platform 控制器驱动持有）

4.图像输出节点：video_device（挂载在 v4l2_device 下，给用户空间出流）

5.媒体框架：media_device 依附 v4l2_device，管理 subdev 链路拓扑

platform_driver（CSI 控制器）内部实例化 v4l2_device，所有 subdev、video_device 全部聚合到这个 v4l2_device 下统一管理。

完整开发顺序

阶段1：先写所有独立子模块 v4l2_subdev（最先开发）

所有硬件功能单元单独拆成 subdev 驱动，互不依赖，可单独调试：

1.1 Sensor 子驱动（你前面提到的 Sensor subdev）

数据结构：struct v4l2_subdev_ops + struct i2c_driver实现内容：

I2C 寄存器读写、上电时序 regulator/clk/gpio
分辨率 / 帧率 / HDR/Binning 配置
曝光、模拟 / 数字增益、行长
OTP/EEPROM 读取、3A 参数接口
帧中断处理注册方式：v4l2_async_register_subdev() 异步注册，等待 CSI 控制器匹配

1.2 MIPi D-PHY/CSI接受subdev(MIPI硬件控制器)

数据结构：struct v4l2_subdev_ops + platform_driver

实现：MIPI Lane 配置、HS/LP 时序、CRC 校验、帧同步 FS/FE、MIPI 中断、lane 错误处理

1.3 ISP图像处理subdev

数据结构：struct v4l2_subdev_ops + platform_driver

实现：去拜耳、降噪、HDR 融合、LSC、Gamma、色彩矩阵、硬件 3A 统计

顺序逻辑：subdev 是最小功能单元， 必须最先写完 ，后面平台控制器只是做聚合、链路管理、DMA 输出。

阶段 2：编写 Camera 总控制器 platform_driver（链路主体）

CSI/VI 顶层硬件是 platform 设备，DTS 中 soc/csi@xxx节点对应这个驱动， 这是整条链路的载体 。

2.1 自定义平台私有结构体（以树莓派为例）

c 复制代码

struct cfe_device {
    struct dentry *debugfs;
    struct kref kref;

    /* V4l2 specific parameters */
    struct v4l2_async_connection *asd;

    /* peripheral base address */
    void __iomem *mipi_cfg_base;

    struct clk *clk;

    /* V4l2 device */
    struct v4l2_device v4l2_dev;
    struct media_device mdev;
    struct media_pipeline pipe;

    /* IRQ lock for node state and DMA queues */
    spinlock_t state_lock;
    bool job_ready;
    bool job_queued;

    /* parent device */
    struct platform_device *pdev;
    /* subdevice async Notifier */
    struct v4l2_async_notifier notifier;

    /* ptr to sub device */
    struct v4l2_subdev *sensor;

    struct cfe_node node[NUM_NODES];
    DECLARE_BITMAP(node_flags, NUM_STATES * NUM_NODES);

    struct csi2_device csi2;
    struct pisp_fe_device fe;

    int fe_csi2_channel;
};

关键点：

struct v4l2_device v4l2_dev 嵌入私有结构体，全链路所有设备最终聚合到此
video_device、media_device 都依附这个 v4l2_dev

2.2 platform_driver标准三接口

1.probe:硬件初始化（寄存器映射、时钟、复位、中断、DMA）

2.remove：反初始化，释放资源

3.shutdown : 关机断电

阶段 3：probe 内部执行顺序（代码执行流程，从初始化到聚合完成）

Step1：硬件底层资源初始化（先硬件，后 V4L）

解析 DTS：reg、clk、reset、irq、dma、gpio

ioremap 寄存器基地址

使能时钟、解除硬件复位

申请中断、DMA 通道

Step2：初始化聚合核心 ------v4l2_device（整条链路总入口）

c 复制代码

struct soc_csi_dev *csi = dev_get_drvdata(&pdev->dev);
/* 1. 初始化v4l2_device，这是聚合根 */
v4l2_device_init(&csi->v4l2_dev, &pdev->dev);
csi->v4l2_dev.media_dev = &csi->media_dev;
/* 2. 初始化media_device，绑定到v4l2_dev */
media_device_init(&csi->media_dev);
csi->media_dev.dev = &pdev->dev;
media_device_register(&csi->media_dev);

此时：v4l2_device 作为顶层容器创建完成，后续所有 subdev、video 设备都挂载它。

Step3：初始化 vb2 缓冲队列（用户空间图像缓存管理）

实现vb2_ops，负责 DMA buffer 分配、映射、回收，供 video_device 使用。

Step4：初始化 video_device（/dev/videoX 输出节点）

c 复制代码

video_device_init(&csi->vdev);
csi->vdev.v4l2_dev = &csi->v4l2_dev; // 绑定到聚合根v4l2_dev
csi->vdev.queue = &csi->queue;
csi->vdev.fops = &soc_csi_fops;      // open/read/stream/mmap
video_register_device(&csi->vdev, VFL_TYPE_VIDEO, -1);

绑定关系：video_device -> v4l2_device，完成第一层聚合。

Step5：异步匹配所有 subdev（Sensor/MIPI/ISP 全部聚合进 v4l2_dev）

控制器调用 v4l2_async_notifier_init() 创建异步通知器
根据 DTS port/endpoint 解析链路，添加 subdev 匹配列表
v4l2_async_register_notifier() 等待 subdev 就绪
回调 complete函数：所有 subdev 全部匹配成功后执行
- 保存 subdev 指针到私有结构体
- 创建 media_graph 链路（media_create_pad_link）
- 校验整条 Pipeline 通路

关键聚合动作 ：所有 subdev 注册后，内核会自动加入 v4l2_dev->subdevs 链表，全部聚合到同一个 v4l2_device 下。

Step6：注册 platform 驱动、填充硬件操作回调

填充 struct platform_driver，.probe = soc_csi_probe，module_platform_driver 注册。

阶段 4：链路运行时数据流控制（聚合后的统一调度）

上层 ioctl 调用路径：

/dev/videoX -> video_device -> v4l2_device -> 遍历内部subdev链表

例：设置分辨率时，v4l2_dev 统一下发参数给 sensor subdev、dphy subdev、isp subdev。

整体开发先后顺序总结（从先写到最后聚合）

最先开发：各个独立 v4l2_subdev 驱动Sensor (i2c_driver)、MIPI DPHY、ISP (platform_driver)，单独编译调试
中间开发：总控制器 platform_driver 定义私有结构体，内嵌 struct v4l2_device（聚合根）
probe 内初始化顺序硬件资源 → v4l2_device（聚合根创建）→ media_device → vb2 队列 → video_device → 异步绑定所有 subdev
最终聚合点：struct v4l2_device
- 所有 subdev 挂在它的 subdev 链表
- video_device 依附它
- media_device 依附它整条 Camera 链路所有软硬件模块全部聚合在这一个结构体下管理

极简层级结构图

plain 复制代码

platform_driver(CSI控制器硬件)
└── 私有结构体 cfe/camss
    └── struct v4l2_device v4l2_dev  ←【全局聚合根】
        ├── media_device 媒体拓扑
        ├── video_device (/dev/videoX 出流)
        └── subdevs 链表：
            ├─ sensor v4l2_subdev
            ├─ mipidphy v4l2_subdev
            └─ isp v4l2_subdev

补充关键避坑点

不能反过来：不能在 subdev 里创建 v4l2_device，v4l2_device 只能由顶层平台控制器(比如树莓派的cfe,高通的camss)创建；
subdev 是异步注册，必须依赖 platform 控制器的 v4l2_async_notifier 完成聚合；
所有电源、时钟、中断顶层统一放在 platform 驱动，subdev 只管理自身模块时序；
media graph 链路必须在 subdev 全部匹配完成后创建，链路节点全部归属同一个 v4l2_device。

驱动全套调试工具

1.media-ctl拓扑调试

plain 复制代码

# 查看media设备拓扑、pad、link状态
media-ctl -d /dev/media0 -p
# 使能通路
media-ctl -l "'ov13850':0 -> 'csi-host':0[1]"
# 设置sensor RAW格式
media-ctl -V "'ov13850':0 [fmt:SGBRG10/1920x1080]"

2.v4l-utils采集测试

plain 复制代码

# 最简单采集保存RAW
v4l2-ctl -d /dev/video0 --stream-mmap --stream-to=frame.raw --stream-count=10
# 查看当前fmt、crop、compose
v4l2-ctl --get-fmt-video
# 查看buffer队列状态
v4l2-ctl --querybuf 0
# 打印所有v4l2 ctrl（曝光、增益、帧率）
v4l2-ctl --list-ctrls

3.内核日志打印

plain 复制代码

# 实时打印camera相关log
dmesg -w | grep -E "sensor|csi|isp|vb2|dma_buf|mipi"
# 打开子设备调试打印
echo 0xffff > /sys/class/video4linux/v4l-subdev0/debug

4.sysfs状态节点(原厂驱动必加)

常规导出节点：

丢帧计数、MIPI 错误统计
vb2 buffer 队列状态（queued/done/error 数量）
dma_buf 引用计数、cache 同步调用次数
media link 使能状态、pad 格式

5.ftrace追踪数据流

追踪 vb2 buffer 入队、中断、dma_buf 操作耗时，定位卡顿丢帧：

plain 复制代码

echo vb2:* > /sys/kernel/debug/tracing/set_event
echo dma_buf:* >> /sys/kernel/debug/tracing/set_event
cat /sys/kernel/debug/tracing/trace

1.ftrace的原理是啥？

6.ION/CMA内存查看

plain 复制代码

# 查看CMA剩余内存
cat /proc/meminfo | grep CMA
# 查看dma_buf全局引用
ls /sys/kernel/debug/dma_buf/

分模块经典调试经验与排错流程

1.无图像、DQBUF卡死排查顺序

media-ctl 检查 link 是否打开，前后 pad 格式是否匹配
dmesg 查看 MIPI 是否有 HS 波形、CRC 错误、帧中断是否产生
确认 streamon 成功，start_streaming 无返回错误
检查中断服务函数是否调用 vb2_buffer_done
查看 CMA 内存是否耗尽，REQBUFS 是否分配成功

2. 画面花屏 / 色块（dma_buf cache 同步高频坑）

读取帧前必须调用 dma_buf_begin_cpu_access(DMA_FROM_DEVICE) invalidate cache
禁止跳过同步直接 mmap 读取，尤其多平面 YUV
确认 ISP 输出 stride/bytesperline 与用户态解析一致
多平面 plane 偏移配置错误会出现竖条纹

3. 随机丢帧、buffer ERROR 状态

增大 Sensor Hblank/Vblank，提升 MIPI 时序裕量
增加 vb2 buffer 数量（从 4 个改为 6~8 个）
查看 dmesg MIPI 溢出、FIFO full 报错
降低帧率或 MIPI 速率，减少硬件吞吐压力

4. CMA 分配失败、REQBUFS 返回 - ENOMEM

DTS 增大 cma reserved 内存大小
降低单帧 buffer 尺寸、减少 buffer 个数
检查开机其他驱动占用大量 CMA（显示、编码）
流式释放不用的 dma_buf，避免内存泄漏

5. 多摄 / 多通路共享 dma_buf 内存泄漏

每一次 dma_buf_get 必须配对 dma_buf_put
streamoff 时遍历所有 buffer，关闭 fd、释放 attachment
ftrace 追踪 dma_buf_ref 计数，定位未释放 buffer

6. 切换分辨率后画面错乱

STREAMOFF 停止采集，清空 vb2 队列
重新更新 media 链路两端 pad fmt
重新 REQBUFS 分配匹配新分辨率大小的 buffer禁止动态 S_FMT 不停止 stream，会导致 vb2 buffer 尺寸不匹配

7. 低功耗休眠唤醒后无图像

唤醒后重新重建 media link
重新初始化 MIPI PHY、Sensor 时序寄存器
清空 vb2 旧 buffer 状态，重新 QBUF

驱动开发规范要点

所有 Camera 通路严格基于 media-ctl 拓扑管理，禁止绕开 media 直接数据流
vb2 统一使用 dma-contig CMA 内存，适配 mmap 与 dma_buf 导出
dma_buf 读写必须成对执行 cache 同步接口，封装统一工具函数
在 sysfs 导出全链路统计（丢帧、MIPI 错误、buffer 状态），方便量产调试
streamoff 阶段等待所有 DMA 传输完成、所有 buffer 回收再释放硬件资源，防 Oops
异步 v4l2-async 框架匹配 Sensor，兼容多型号 Sensor 适配
HDR / 多曝光场景动态修改 V/H 时序时，同步更新 media pad 格式，避免 fmt 不匹配花屏

1.vb2 统一使用 dma-contig CMA 内存，适配 mmap 与 dma_buf 导出,dma-config可以导出dma_buf吗？

vb2-vmalloc：仅虚拟连续、物理碎片化，无法导出可用的 dma_buf，DMA 硬件不支持，直接排除；

vb2-dma-sg：分散式 sg 内存，仅少数高端网卡 / 多通道硬件支持，Camera MIPI/ISP 不兼容；

vb2-dma-contig：

底层 CMA 物理连续，适配所有图像 DMA 外设；

原生同时支持 mmap（单进程 CPU 访问）+ VIDIOC_EXPBUF（导出 dma_buf 跨硬件共享）；

缓存同步逻辑内置，配套规范里「成对 cache 同步」要求；

车载 / 手机多摄、Android HAL3 多流并发场景唯一合规选择。

ISP 基础图像算法流程

面向芯片原厂 Camera 驱动开发，分为 硬件流水线模块原理 、 算法逻辑 、 软硬件交互 、典型故障与调参调试四大部分，覆盖 RAW 输入到 YUV 输出全链路。

ISP 整体数据流链路（标准通用流水线顺序）

Sensor 输出 RAW Bayer → ISP 前端校正 → 降噪 → 色彩处理 → HDR 融合 → 几何矫正 → 格式缩放 / 转换 → YUV 输出给 vb2/dma_buf

标准硬件流水线固定执行顺序（不可颠倒，原厂硬件 IP 固化）：

BLC 黑电平校正
DPC 坏点校正
LSC 镜头阴影校正
AWB 白平衡 / White Balance Gain
CCM 色彩校正矩阵
2DNR 空域降噪
HDR 多曝光融合（DOL/Stagger HDR）
3DNR 时域降噪
Gamma 伽马校正
Sharpen 锐化
LDC 镜头畸变矫正 + Rotate 翻转
CS 色彩空间转换 RGB→YUV
Scaler 缩放、裁剪
输出 NV12/NV21/YUV420 送内存

前置基础概念

Bayer 拜耳阵列主流：RGGB、GRBG、BGGR、GBRG；Sensor RAW 原始数据无色彩，ISP 逐通道分离 R/G/B。
黑电平 Black Level无光环境下 Sensor 仍有基础模拟输出值，不是 0；不同 ISO、增益下黑电平会漂移。
光学衰减 Lens Shading镜头中心亮、四角暗，RGB 三通道衰减不一致，必须 LSC 补偿。
3A 联动AE（自动曝光）、AWB（自动白平衡）、AF（自动对焦）是 ISP 算法控制中枢，驱动层负责硬件寄存器下发，算法库负责计算参数。
线性 RAW / 非线性 HDR RAW普通单曝光 RAW 为线性；DOL HDR 长短曝光分开存储，ISP 硬件完成融合还原高动态。
增益分层Sensor 模拟增益 → Sensor 数字增益 → ISP 数字总增益；过高增益会放大噪点。

ISP每个基础模块详细原理、作用、关键参数

1.黑电平校正(Black Level Correction)

原理

Sensor 暗电流带来基底偏移，直接叠加在所有像素上，高 ISO 下画面发灰、底色偏色。

ISP 逐通道减去固定黑电平值，还原纯黑基准。

静态黑电平：Sensor 寄存器固定 offset
动态黑电平：随模拟增益、温度变化实时补偿（OTP 存储校准值）

关键参数

r_blc /g_blc/b_blc；不同曝光 / ISO 分档配置

故障现象

BLC 补偿不足：画面灰蒙蒙、暗处泛白
补偿过度：暗处细节丢失、死黑、断层

2.DPC坏点校正(Defect Pixel Correction)

原理

Sensor 像素生产存在亮点 / 暗点；分 静态坏点 （出厂固定，存 OTP）、 动态热坏点 （高温新增）。

硬件算法：对比周围邻域像素，超出阈值则插值替换。

静态 DPC：开机读取 Sensor OTP 坏点表写入 ISP
动态 DPC：实时邻域阈值检测

参数

坏点亮度阈值、邻域窗口大小（3x3/5x5）

故障

画面固定亮点、高温成片白点；阈值过高会抹除细小纹理。

3. LSC 镜头阴影校正 Lens Shading Correction

原理

镜头光学特性：中心透光高，四角亮度低；且 R、G、B 衰减比例不同，四角偏色。

LSC 用二维增益表对画面每个坐标像素乘补偿增益，拉平全局亮度、消除四角偏红 / 偏蓝。

标定：产线标准光源拍摄全白图，生成 LSC 网格系数存模组 EEPROM/OTP
多档增益：不同焦距、不同光圈切换不同 LSC 表

参数

LSC 网格分辨率（32x32/64x64）、R/G/B 三通道增益矩阵

故障

四角发黑、角落偏红 / 偏蓝；LSC 增益过强导致四角噪点放大。

4. AWB 自动白平衡 Auto White Balance

底层 ISP 硬件逻辑

光线色温不同，RGB 通道响应不一致（暖光 R 强，冷光 B 强）。

ISP 提供三组数字增益 r_gain /g_gain/b_gain，均衡三通道亮度实现白色不偏色。

硬件：统计窗口统计画面中性白点 RGB 均值
3A 算法：根据统计值计算白平衡增益下发 ISP
固定色温模式：日光 / 阴天 / 白炽灯预设 gain

配套 CCM 色彩校正矩阵

AWB 只均衡亮度，CCM 修正光谱偏移，还原真实色彩。

3×3 矩阵输入 RGB，输出校正后 RGB：

plain 复制代码

R' = ccm00*R + ccm01*G + ccm02*B
G' = ccm10*R + ccm11*G + ccm12*B
B' = ccm20*R + ccm21*G + ccm22*B

故障

AWB 增益失衡：画面整体偏黄 / 偏蓝 / 偏绿
CCM 矩阵错误：肤色失真、色彩饱和度异常

5. NR 降噪模块 2DNR + 3DNR

2DNR 空域降噪（单帧内降噪）

单张图像邻域滤波，去除椒盐噪点、彩色噪点；窗口 3x3/5x5。

强度：低强度保留细节，高强度模糊画面
色度 NR：单独抑制 UV 彩色噪点（夜景彩噪核心）

3DNR 时域降噪（多帧叠加）

连续多帧取平均抑制随机噪点，利用帧间运动判断：

静态区域：多帧融合大幅降噪
运动区域：降低融合权重，避免拖影模糊

关键联动逻辑

ISO 越高，自动提升 NR 强度；夜景 3DNR 全开，强光降低避免糊化。

典型问题

NR 过低：夜景布满彩色噪点、颗粒感重
NR 过高：人像边缘糊、文字发虚、运动物体拖影

6. HDR 高动态范围融合

主流 DOL HDR（双曝光 / 三曝光）：Sensor 同时输出长曝光（暗部）、短曝光（高光）RAW。

ISP 硬件融合逻辑：

* 长短曝光对齐（运动防重影）

高光区域取短曝光防止过曝发白
暗部区域取长曝光提升细节
中间区域加权融合平滑过渡

参数

高光压缩比例、暗部提升增益、运动阈值

故障

明暗交界处断层、发白高光无细节
运动物体重影、边缘虚影（对齐强度不足）

7. Gamma 伽马校正

人眼对暗部更敏感，线性 RAW 直接输出会暗处压缩、高光溢出。

Gamma 曲线压缩高光、拉伸暗部，匹配人眼视觉；标准 Gamma 2.2。

ISP 内置分段 Gamma LUT（查找表，256/1024 档）。

故障

曲线分段错误：画面明暗断层、对比度异常。

8. Sharpen 锐化

提取图像边缘高频分量叠加原图，提升清晰度；分 Y 亮度锐化、UV 色度锐化。

三层控制：边缘大强度、纹理中等、平坦区域关闭锐化防噪点放大。

故障

锐化过高：边缘白边黑边、夜景噪点加重；过低画面发雾模糊。

9. LDC 镜头畸变矫正 + Rotate

鱼眼 / 广角镜头存在桶形 / 枕形畸变，ISP 硬件坐标映射矫正像素位置。

同时支持 90/180/270 硬件翻转、镜像。

依赖 LDC 标定网格系数，存储在模组 OTP。

故障

画面边缘拉伸扭曲、四角缺失黑边；翻转错位。

10. CS 色彩空间转换 + Scaler 缩放

RGB Bayer 经过 ISP 处理后转为 YUV 格式（NV12/NV21/M420）；

硬件 scaler 支持任意分辨率缩放、硬件裁剪，匹配上层 video 输出尺寸。

约束：宽高对齐（16/32 像素对齐，硬件 DMA 限制）。

3A算法与ISP驱动交互流程

1.AE自动曝光

完整闭环流程：

ISP 硬件统计模块：划分数十个测光窗口，统计画面平均亮度
3A 算法读取 ISP 亮度统计值
算法计算目标曝光参数：Sensor 曝光行数、模拟增益、ISP 数字增益
驱动分两层下发：
- I2C 写入 Sensor 寄存器（曝光时间、模拟增益）
- 写入 ISP 寄存器（ISP 总增益、HDR 曝光比例）
下一帧生效，循环闭环稳定亮度

常见问题：

逆光画面发黑、强光过曝发白、亮度频繁闪烁（AE 收敛速度不合理）

2.AWB自动白平衡闭环

1.ISP 硬件白点统计窗口输出 RGB 均值

2.3A 计算 r/g/b gain 下发 ISP

3.切换色温场景平滑过渡 gain，避免画面跳色

3.AF自动对焦

1.ISP提供对比度统计值(高频锐度值)

2.AF 算法驱动 VCM 马达来回移动镜头，寻找对比度峰值完成对焦。

ISP软件分层机构(芯片原厂驱动分层)

1.ISP 硬件寄存器驱动层

纯底层，读写 ISP IP 寄存器、配置流水线模块开关、加载 LUT/LSC/CCM 矩阵、配置统计窗口、中断处理（帧结束、统计完成中断）

2.3A算法适配层

封装接口，向上对接算法库，向下调用寄存器层下发参数；缓存各档位校准参数（OTP/LSC/DPC/Gamma）

3.V4l2 Subdev控制层

将 3A、画质参数封装为 V4L2_CTRL，上层 v4l2-ctl/HAL 可直接调节锐化、NR、对比度、饱和度

4.校准标准管理模块

读取 Sensor / 模组 OTP/EEPROM，解析 LSC、DPC、黑电平、LDC 标定系数，初始化 ISP

ISP调试经验

一、基础调试工具与抓取手段

1.RAW原图抓取

驱动开启旁路，跳过 ISP 校正，直接抓取 Sensor Bayer RAW：

画面问题只出现在 ISP 输出：算法模块参数异常
RAW 原图已经偏色 / 暗角 / 坏点：Sensor 硬件、LSC、BLC、模组标定问题

2.单模块开关隔离

逐个关闭 ISP 模块快速定位故障源：

关闭 LSC→四角不发黑 = LSC 参数错误；关闭 3DNR→噪点消失 = 降噪强度过高

3.寄存器dump工具

devmem 读取 ISP 全部寄存器，对比标准黄金参数表，定位丢失配置、LUT 加载失败

4.统计窗口可视化

导出 AE 测光、AWB 白点统计数据，判断测光偏区、白平衡统计失效

5.sysfs调试节点

各模块开关、增益实时读写
LSC/Gamma/CCM 矩阵导出导入
HDR 长短曝光融合权重打印
NR/Sharpen 强度实时调节节点

二、分模块典型故障与调参方案

1.画面四角暗，角落偏色

根因：LSC 网格系数不匹配当前焦距 / 光圈；LSC 未加载；BLC 补偿不均

调试：

抓取纯白标定图重新生成 LSC 表写入 OTP
驱动切换分辨率时重载对应 LSC 矩阵
微调 RGB 分通道 LSC 增益，单独修正角落偏红偏蓝

2.夜景噪点严重，彩噪多

根因：2DNR 色度降噪强度低；3DNR 时域融合权重不足；黑电平补偿不准放大噪点

优化步骤：

高 ISO 档位自动提升 2D 色度 NR
夜间场景拉高 3DNR 融合比例，降低运动判定阈值
修正动态 BLC，消除基底噪点
适度降低 ISP 数字增益，优先提升 Sensor 曝光时间替代增益

3.画面运动物体重影、拖影

根因：3DNR 时域融合过高；HDR 长短曝光对齐力度不足

调试：

提高 3DNR 运动检测阈值，运动区域减少多帧融合
HDR 开启运动对齐补偿，降低融合权重

4.高光容易过曝发白，暗处无细节

根因：AE 测光权重偏向高亮；HDR 高光压缩参数弱；Gamma 曲线高光段拉伸过度

调参：

AE 测光增加暗部窗口权重，抑制高光曝光
HDR 调高高光压缩比例，截断过曝像素
修改 Gamma LUT，压低高光增益、抬升暗部

5.色彩失真，肤色发黄/发绿

根因：AWB 增益失衡；CCM 色彩矩阵不匹配 Sensor 光谱；LSC RGB 补偿不一致

调试：

标准灰卡校准重新生成 CCM 矩阵
限制 AWB gain 最大最小值，防止极端色温色彩漂移
分日光 / 室内两套 CCM 自动切换

6.画面模糊，没有清晰度

根因：Sharpen 强度过低；NR 降噪过度抹平边缘；Gamma 曲线压缩细节

优化：

分层锐化，增强边缘高频分量，平坦区域弱化锐化防噪点
降低中低 ISO 下 2DNR 强度，保留纹理细节

7.明暗过度存在明显断层

根因：Gamma LUT 分段数量不足；HDR 融合过渡区间过窄；BLC 档位跳跃

调试：

1024 档高精度 Gamma LUT 替代 256 档
加宽 HDR 长短曝光融合中间过渡区间，平滑亮度变化

三、多场景整机调试经验

场景1：白天强光调试

核心约束：抑制高光溢出、降低 NR、适度锐化、CCM 提升色彩饱和度

禁止大 ISP 增益，避免强光噪点；AE 降低曝光时间，优先保证高光细节。

场景2：夜景低光调试

核心约束：全开 2D+3D 降噪、HDR 必开、抬升暗部 Gamma、适度放宽曝光时间限制；

缺点取舍：降噪会轻微模糊，平衡噪点与清晰度。

场景3：室内荧光灯/白炽灯(色温跳变)

问题：灯光频闪、AWB 频繁跳色、亮度闪烁

调试：

AE 增加频闪检测，锁定曝光行数规避工频频闪
AWB 增加平滑滤波，限制 gain 单次变化幅度，防止画面跳变

场景4：广角/鱼眼镜头畸变

产线标定生成高精度 LDC 网格
ISP 开启边缘像素填充，消除矫正后四角黑边
缩放模块配合裁剪多余空白区域

四、驱动层通用ISP稳定性调试经验

1.分辨率切换规范

切换帧率 / 分辨率必须 STREAMOFF，重新加载全套 ISP 参数（BLC/LSC/Gamma/CCM/NR）；动态改参数易造成 LUT 截断、画面错乱。

2.HDR模式切换处理

单曝光↔多曝光切换时，重置 ISP 融合模块、重新配置长短曝光统计窗口，防止明暗断层。

3.高低温稳定性

低温 Sensor 黑电平漂移大，启用动态 BLC 补偿；高温热坏点增多，动态 DPC 阈值自动提升。

4.内存带宽瓶颈

ISP 流水线处理高分辨率 + HDR+3DNR 时带宽占用极高，若出现丢帧 / 撕裂：

降低 3DNR 融合窗口大小
降低 MIPI RAW 吞吐带宽
增大 ISP 内部 FIFO 深度

5.低功耗休眠唤醒

唤醒后完整重载所有 ISP LUT、校正矩阵，寄存器断电丢失，缺少加载会导致画面发黑、偏色。

五、量产标定流程

暗场拍摄：采集黑电平、静态坏点 DPC 表写入 OTP
均匀白场光源：生成 LSC 镜头阴影校正矩阵
标准 24 色卡：校准 CCM 色彩矩阵、Gamma 曲线
多档位光源（日光 / 阴天 / 室内）：标定 3A 收敛参数
畸变标定台：生成 LDC 矫正网格所有标定参数模组独立存储，驱动开机自动读取适配 ISP

ISP问题标准排查流程

抓取原始 Bayer RAW，区分问题来源（Sensor 硬件 / ISP 算法）
单模块关闭法定位异常校正模块（LSC/DPC/NR/HDR 等）
核对 OTP 标定数据是否正常读取，矩阵 / LUT 是否加载完整
检查 3A 下发参数是否收敛、AE/AWB 统计窗口是否正常工作
寄存器对比黄金参数，排查配置缺失、时序下发错误
分亮度场景（强光 / 室内 / 夜景）调整对应档位参数
高低温长时间拷机验证动态补偿稳定性

SOC时钟-regulator-DTS

整套体系是嵌入式 Linux 硬件资源管理底层基础，Camera 供电、MIPI PHY、ISP、Sensor 时序全部依赖这三块，也是开机无图像、概率性花屏、I2C 无应答、低功耗异常最高发故障根源。

regulator电源子系统(供电管理)

核心概念

Regulator = 电压调节器，分为两类：

1.PMIC 内置 LDO/Buck ：AVDD、DVDD、DOVDD、MIPI PHY、ISP 内核电压

2.SoC 内部集成线性稳压器：给内部 IP（CSI、ISP、MIPI PHY）供电

关键术语：

supply：某模块依赖的一路电源
min_uV / max_uV：该设备工作电压范围
enable：电源使能开关（硬件使能引脚 / 寄存器开关）
ramp_delay：电压升降斜坡延时，防止浪涌击穿 Sensor
power_on_delay：上电稳定等待时间
active / suspend：正常工作电压、休眠降压

Camera相关典型Regulator分组(Sensor模组标准3路)

1.DOVDD IO电源:1.8v,Sensor IIC，MIPI IO电平域，必须最先上电

2.DVDD数字内核：1.2V~1.5V，Sensor

3.AVDD模拟电源:2.8v-3.3v,感光阵列，模拟放大，最后上电

上电时序强制顺序：

DOVDD(数字IO接口电源) -> DVDD(数字核心电源) -> AVDD(模拟电源)

下电反向：AVDD -> DVDD -> DOVDD

时序颠倒直接出现：I2C无ACK,MIPI无HS波形，Sensor锁死

其他SOC内部电源：

vdd_mipi ：MIPi DPHY/CPHY供电
vdd_isp : ISP处理器内核电压
vdd_csi : CSI接收控制器电源
vdd_core ：全局内核电压

DTS标准regulator配置示例

plain 复制代码

pmic {
    reg_avdd: ldo_avdd {
        regulator-min-microvolt = <2800000>;
        regulator-max-microvolt = <2800000>;
        regulator-ramp-delay = <1000>; /* 电压爬升延时us */
    };
    reg_dovdd: ldo_dovdd {
        regulator-min-microvolt = <1800000>;
        regulator-max-microvolt = <1800000>;
    };
};

sensor@1a {
    avdd-supply = <&reg_avdd>;
    dovdd-supply = <&reg_dovdd>;
    dvdd-supply = <&reg_dvdd>;
    power-on-delay-us = <2000>; /* 每路电源稳定后等待2ms */
    reset-gpios = <&gpio RST_PIN GPIO_ACTIVE_LOW>;
    reset-delay-us = <50000>; /* 复位拉高后等待50ms */
};

Regulator驱动核心APi

c 复制代码

// 获取电源句柄
struct regulator *devm_regulator_get(dev, "avdd");
// 使能电源（上电）
regulator_enable(reg);
// 关闭电源（下电）
regulator_disable(reg);
// 动态调压
regulator_set_voltage(reg, min, max);

典型故障与调试经验

故障1：偶尔开机无图像，复现概率30%

根因：

power-on-delay-us 延时太短，电压未稳定就释放 Sensor 复位

ramp-delay 过小，电压爬升过快产生浪涌

调试方案：

DTS 加大 power-on-delay-us 至 2000~50000

示波器抓取三路电源上电波形，确认电压到达额定值再拉高 RST

严格保证 DOVDD 最先上电

故障2：I2C读写间歇性失败，高低温恶化

根因：模拟电源 AVDD 纹波过大，干扰 I2C/MIPI 模拟电路

调试：

PMIC 端加大输出电容

提高 ramp 延时，减少电流冲击

区分模拟 / 数字电源地层 PCB 分割

故障3：休眠唤醒后不出图

根因：休眠时 regulator 被全部关闭，唤醒流程未重新按时序上电

调试：

suspend 阶段仅降压，不 disable Camera 三路电源；或唤醒完整重走上电时序

streamoff 必须先关数据流再关电源

故障4：高帧率高分辨率随机丢帧，大流量下电压跌落

根因：MIPI PHY/ISP 供电压降，大流量下电压跌落

调试：

提升 vdd_mipi/vdd_isp 电压档位

检查 regulator 负载电流能力，更换大电流 LDO

调试工具：

c 复制代码

# 查看系统所有regulator状态、电压、使能计数
cat /sys/class/regulator/regulator*/name
cat /sys/class/regulator/regulator*/microvolts
cat /sys/class/regulator/regulator*/state
# 内核打印电源开关日志
dmesg | grep regulator

CLK时钟子系统(时钟树管理)

基础概念

SoC 内部所有 IP 都依赖时钟，时钟树由 PLL、分频器、多路选择器、门控单元组成。

Camera 相关时钟分为两大类：

1.Sensor侧外部时钟：SCLK（24MHz/26MHz 晶振输入 Sensor）

2.SOC内部IP时钟

mipi_phy_clk：MIPI DPHY 高速参考时钟，决定 lane 速率上限
csi_clk：CSI 接收控制器工作时钟
isp_clk：ISP 流水线主时钟，分辨率越高需要频率越高
pixel_clk：像素同步时钟，匹配 Sensor PCLK

时钟核心操作

clk_get：获取时钟句柄
clk_set_rate：设置目标频率（PLL 倍频 + 分频）
clk_prepare_enable：打开时钟门控
clk_disable_unprepare：关闭时钟，省电
clk_set_parent：切换 PLL 父时钟源

关键约束(Camera必看)

MIPI PHY 时钟与 lane 速率强绑定例：DPHY 1.5Gbps/lane，PHY 参考时钟必须配置对应 PLL 档位
ISP 时钟带宽约束：4K+HDR+3DNR 场景必须提升 isp_clk，否则流水线阻塞丢帧
动态调频：低帧率休眠降低时钟频率，低功耗场景关闭闲置 IP 时钟
时钟门控：不用时必须关闭，否则漏电、发热、干扰 MIPI 时序

DTS时钟标准配置

plain 复制代码

sensor@1a {
    clocks = <&clk_cam_sensor>;
    clock-names = "xclk";
};

csi@xxx {
    clocks = <&clk_mipi_phy>, <&clk_csi>;
    clock-names = "phy", "core";
};

isp@yyy {
    clocks = <&clk_isp>;
    clock-frequency = <400000000>; /* 400M ISP主时钟 */
};

时钟典型故障&调试经验

1.MIPI HS波形速率不对，持续CRC错误

根因：mipi_phy_clk 父 PLL 选错、分频配置错误

调试：

cat /sys/kernel/debug/clk/clk_summary 查看当前实际频率
DTS 固定 PHY 时钟父 PLL，禁止动态切换
重新计算 lane 速率对应的参考时钟档位

2.高分辨率画面撕裂，丢帧，流水线超时

根因：isp_clk 频率过低，ISP 硬件处理带宽不足

调试：

提高 isp_clk 到更高 PLL 档位
关闭 3DNR、HDR 等高带宽模块临时验证带宽瓶颈

3.休眠唤醒MIPI同步丢失

根因：休眠关闭 MIPI PHY 时钟，唤醒未重新 set_rate+enable

调试：唤醒流程重新初始化 PHY 时钟、重新配置速率

4.整机待机功耗偏高

根因：闲置 CSI/ISP/MIPI 时钟未关闭，时钟门控常开

调试：streamoff 后调用 clk_disable_unprepare 关闭全部 Camera IP 时钟

时钟调试工具

plain 复制代码

# 打印全时钟树、当前频率、使能次数
cat /sys/kernel/debug/clk/clk_summary
# 单独查看某个时钟
cat /sys/kernel/debug/clk/mipi_phy/clk_rate
# 过滤时钟相关日志
dmesg | grep clk

DTS设备树核心知识

1.DTS核心作用

把 SoC 硬件资源（寄存器地址、中断、GPIO、时钟、regulator、pinctrl）描述为树形文本，内核驱动通过 DT 匹配获取硬件参数，实现驱动与硬件解耦。

DTS：源码描述文件
DTC：编译工具，生成 DTB 二进制
DTBO：设备树叠加层，用于不同 Sensor / 客制化硬件适配

2.Camera驱动必备DTS标准属性分类

(1) 基础匹配与寄存器

plain 复制代码

compatible = "ov,ov13850"; // 驱动匹配字符串
reg = <0x1a>; // I2C设备地址
reg = <0x10000000 0x1000>; // SoC内部IP寄存器基地址+长度

(2) 中断

plain 复制代码

interrupt-parent = <&gic>;
interrupts = <GIC_SPI 80 IRQ_TYPE_EDGE_RISING>;

Camera 常用中断：帧结束中断、MIPI 错误中断、ISP 统计完成中断

(3) 时钟组

clocks / clock-names：绑定各路 IP 时钟

(4) 电源组

xxx-supply：绑定对应 PMIC regulator

(5)GPIO 控制

plain 复制代码

reset-gpios = <&gpio 10 GPIO_ACTIVE_LOW>;    // 复位（Reset）控制引脚，配置为低电平有效，平时保持高电平
flash-gpios = <&gpio 11 GPIO_ACTIVE_HIGH>;   // 闪光灯控制引脚，配置为高电平有效，平时保持低电平
ircut-gpios = <&gpio 12 GPIO_ACTIVE_HIGH>;

(6) PinCtrl引脚复用

plain 复制代码

pinctrl-names = "default", "sleep";
pinctrl-0 = <&cam_i2c_pins & mipi4lane_pins>;
pinctrl-1 = <&cam_sleep_pins>;

default：正常工作引脚功能（I2C、MIPI 高速）
sleep：休眠拉低 / 浮空，防漏电、干扰

(7) MIPI CSI专属属性

plain 复制代码

mipi-lanes = <4>;
mipi-rate = <1500000000>; /* 1.5Gbps */
data-type = <RAW10>;
link-type = "dphy";

(8) Sensor时序参数 (驱动读取HV时序校验)

plain 复制代码

hactive = <1920>;
vactive = <1080>;
hblank = <320>;
vblank = <120>;
pclk = <148500000>;

(9) Media/V4l2子设备拓扑链路

描述 sensor→csi→isp 的 pad 连接关系，media-ctl 依赖该拓扑生成链路

3.DTS设备树匹配流程

内核加载 DTB，遍历所有 device_node
驱动 of_match_table匹配 compatible 字符串
驱动内部 devm_of_address_iomap映射寄存器
devm_clk_get解析 clocks 属性获取时钟
devm_regulator_get解析 xxx-supply 获取电源
devm_gpiod_get解析复位、闪光灯 GPIO
of_property_read_u32 读取时序、lane、速率等自定义参数

4.DTBO叠加层(原厂多sensor使用独立dtbo叠加)

SoC 基础 dts 不变，不同 Sensor 使用独立 dtbo 叠加
优势：不用修改主 DTS，量产切换模组只更换 dtbo
示例：ov13850.dtbo、imx415.dtbo，分别覆盖 I2C 地址、电源时序、MIPI 参数

5.DTS高频问题与完整调试经验

故障1：probe失败，驱动不加载

compatible 字符串与驱动 of_match_table 不一致
reg I2C 地址写错，PMIC/regulator phandle 引用错误（&reg_avdd 不存在）
时钟 /regulator phandle 标签拼写错误

调试手段：

plain 复制代码

# 查看当前设备树节点属性
cat /proc/device-tree/soc/i2c@1a/sensor@1a/compatible
# 打印probe失败日志
dmesg | grep "of:"
dmesg | grep "probe"

故障2：复位GPIO不生效，Sensor一直处于复位

GPIO 编号写错、GPIO_ACTIVE_LOW/HIGH 极性颠倒
pinctrl 默认模式将该引脚复用为其他功能调试：

查看 pinctrl 状态，确认复位脚配置为 GPIO 功能
使用 gpio_sysfs 手动拉高拉低，测试硬件波形

故障3：I2C无应答，读 Sensor 寄存器全 0

排查顺序：

DOVDD 电源是否正常使能（regulator 打印电压）
复位是否成功释放
pinctrl I2C 引脚是否配置正确
xclk 外部时钟是否输出

故障 4：MIPI 只有 LP 波形，无 HS 高速数据

根因：

mipi-rate 配置超出 PHY 支持范围
mipi-lanes 数量写错（写 1lane 实际硬件 4lane）
mipi_phy_clk 时钟未成功使能 / 频率错误

故障 5：休眠后漏电大、MIPI 干扰其他外设

根因：pinctrl sleep 模式未配置，I2C/MIPI 引脚休眠仍处于驱动状态

调试：补充 pinctrl-1 休眠配置，将 MIPI/I2C 设为浮空输入

故障 6：读取 hactive/hblank 等时序参数全部为 0

根因：DTS 缺少对应属性，驱动 of_property_read_u32 读取失败未做默认容错

优化：驱动增加默认时序兜底，打印 DT 参数读取失败日志

6.DTS调试工具全套

plain 复制代码

# 查看完整设备树节点
ls /proc/device-tree/
# 打印节点下所有属性
cat /proc/device-tree/sensor@1a/mipi-rate
# 反编译dtb查看原始DTS结构
dtc -I dtb -O dts boot/dtb.img -o dump.dts
# 内核DT解析报错日志
dmesg | grep device_tree
# 查看pinctrl引脚状态
cat /sys/kernel/debug/pinctrl/pinctrl0/pinmux-pins

三大模块联动标准开机流程(Camera完整上电链路)

内核解析 DTS，匹配 sensor/csi/isp 驱动
驱动解析 regulator phandle，按 DOVDD→DVDD→AVDD 顺序使能电源，等待 power-on-delay
拉高 Sensor 复位 GPIO，等待 reset-delay-us 稳定
使能 sensor xclk 外部晶振时钟
I2C 初始化 Sensor，写入基础时序寄存器
打开 mipi_phy_clk、csi_clk、isp_clk，配置目标频率
配置 pinctrl default 模式，MIPI/I2C 切换为功能引脚
media 子系统构建拓扑，设置 pad 格式，STREAMON 启动采集

通用排错标准流程（从底层到上层）

查 DTS：compatible、reg、supply、clock、gpio、pinctrl 属性是否完整正确
查 Regulator：电源是否使能、电压是否达标、上电时序顺序与延时
查 CLK：各路 IP 时钟是否成功使能、实际频率是否匹配需求
查 GPIO 复位：复位极性、延时、pinctrl 复用功能
硬件波形抓取：示波器确认电源、复位、MIPI、I2C 波形
上层验证：media-ctl、v4l2-ctl 测试数据流

原厂驱动开发规范要点

所有硬件资源（电压、时钟频率、延时、lane 数）全部放在 DTS，驱动不写死硬编码
电源严格遵循先 IO、后数字、最后模拟时序，休眠反向关闭
时钟按需开关：streamon 打开，streamoff 全部关闭降低功耗
pinctrl 区分 default/sleep 两套状态，解决休眠漏电与干扰
DT 读取参数增加容错，缺失参数打印 warning 并加载默认值
多 Sensor 采用 DTBO 叠加方案，主 DTS 保持统一，便于量产维护
驱动使用 devm_系列托管资源（clk/regulator/gpio），避免内存 / 资源泄漏

树莓派5 Camera完整设备树整理

一、摄像头电源Regulator节点(供电控制)

1.cam0_reg/cam1_reg

plain 复制代码

cam0_reg: cam0_reg {
    compatible = "regulator-fixed";
    regulator-name = "cam0_reg";
    enable-active-high;
    status = "okay";
    gpio = <&rp1_gpio 34 0>;  // CD0_IO0_MICCLK MIPI0供电使能
};
cam1_reg: cam1_reg {
    compatible = "regulator-fixed";
    regulator-name = "cam1_reg";
    enable-active-high;
    status = "okay";
    gpio = <&rp1_gpio 46 0>;  // CD1_IO0_MICCLK MIPI1供电使能
};

功能： 摄像头模组主电源开关 ，Linux regulator 子系统管理 Sensor 3.3V/1.8V 供电轨
compatible = "regulator-fixed"：固定电压稳压器，仅支持开关，不可调压
enable-active-high：GPIO 输出高电平给摄像头上电，低电平断电
rp1_gpio 34/46：RP1 扩展芯片引出的两路独立电源控制脚，分别对应 CAM0、CAM1 FPC 接口
业务逻辑：加载摄像头驱动时自动拉高 GPIO 上电；卸载 / 休眠时断电保护 Sensor

2.cam_dummy_reg

plain 复制代码

cam_dummy_reg: cam_dummy_reg {
    compatible = "regulator-fixed";
    regulator-name = "cam-dummy-reg";
    status = "okay";
};

作用： 占位虚拟电源 ，第三方摄像头 overlay 无专用电源时做兼容占位，防止 DTS 依赖报错

二、摄像头专用IIC控制总线(Sensor寄存器/EEPROM)

1.i2c_csi_dsi0（CAM0 I2C，i2c-6）

c 复制代码

i2c_csi_dsi0: &i2c6 {
    pinctrl-0 = <&rp1_i2c6_38_39>;
    pinctrl-names = "default";
    clock-frequency = <100000>;
    symlink = "i2c-6";
};

对应硬件：RP1 I2C6，SDA=GPIO38、SCL=GPIO39，直连 MIPI0 (CAM0) 排线
用途：读写 CMOS Sensor 寄存器、模组 EEPROM（镜头校正、AWB 标定数据）
clock-frequency = 100000：标准 100K I2C 低速模式，适配摄像头 EEPROM

2.i2c_csi_dsi1（CAM1 I2C，i2c-4）

plain 复制代码

i2c_csi_dsi1: &i2c4 {
    pinctrl-0 = <&rp1_i2c4_40_41>;
    pinctrl-names = "default";
    clock-frequency = <100000>;
    symlink = "i2c-4";
};

对应硬件：RP1 I2C4，SDA=GPIO40、SCL=GPIO41，直连 MIPI1 (CAM1) 排线
i2c_csi_dsi: &i2c_csi_dsi1; 兼容别名，旧摄像头 overlay 统一引用

三、MIPI CSI图像接收硬件通道(rp1_csi0/rp1_csi1)

plain 复制代码

csi0: &rp1_csi0 {
    iommus = <&iommu5>;
};
csi1: &rp1_csi1 {
    iommus = <&iommu5>;
};

核心作用

RP1 芯片内置 MIPI CSI-2 DPHY 接收控制器 ，两路独立硬件通道：

csi0 = MIPI 接口 0（CAM0），最多 2 数据 lane；csi1 = MIPI 接口 1（CAM1），4 数据 lane，支持高分辨率高帧率 Sensor
接收摄像头差分 MIPI RAW 图像数据流，转并行送给 BCM2712 VideoCore VII ISP 处理
iommus = <&iommu5>：绑定 IOMMU5，DMA 内存地址翻译，解决大内存访问、硬件 DMA 隔离

四、IOMMU5摄像头DMA内存管理

配置来源

plain 复制代码

&csi0 { iommus = <&iommu5>; };
&csi1 { iommus = <&iommu5>; };
&dsi0 { iommus = <&iommu5>; };
&dsi1 { iommus = <&iommu5>; };
&dpi { iommus = <&iommu5>; };
&vec { iommus = <&iommu5>; };

IOMMU5 对摄像头的作用

地址翻译 ：CSI 控制器是 32 位 DMA 外设，IOMMU 把 32 位 IO 虚拟地址 (IOVA) 翻译成 64 位系统物理内存，无需 bounce 缓冲，零拷贝提升帧率
硬件隔离安全 ：限制 CSI DMA 仅访问图像缓冲区，防止 Sensor 硬件异常乱改内核内存导致死机
分散内存聚合 ：系统碎片化内存自动映射成 CSI 连续虚拟块，简化 V4L2 图像缓冲管理

五、摄像头参考时钟节点（cam0_clk/cam1_clk)

cpp 复制代码

cam0_clk: cam0_clk {
    compatible = "fixed-clock";
    #clock-cells = <0>;
    status = "disabled";
};
cam1_clk: cam1_clk {
    compatible = "fixed-clock";
    #clock-cells = <0>;
    status = "disabled";
};

功能：提供 Sensor 外部 MCLK 主晶振（24MHz/27MHz 常用）
默认 status = "disabled"：时钟由 VPU 固件动态分配，摄像头 overlay 加载后自动启用对应时钟输出到 MIPI 排线时钟引脚
硬件引脚对应 RP1 GPIO35 (CD0_IO0_MICDAT0)、GPIO48 (CD1_IO1_MICDAT1)

六、RP1 GPIO引脚定义(摄像头信号引脚映射）

取自&rp1_gpio的gpio-line-names，摄像头专用引脚：

cpp 复制代码

GPIO34: CD0_IO0_MICCLK // CAM0电源使能
GPIO35: CD0_IO0_MICDAT0 // CAM0 MCLK时钟输出
GPIO38: CD0_SDA // CAM0 I2C SDA
GPIO39: CD0_SCL // CAM0 I2C SCL
GPIO40: CD1_SDA // CAM1 I2C SDA
GPIO41: CD1_SCL // CAM1 I2C SCL
GPIO46: CD1_IO0_MICCLK // CAM1电源使能
GPIO48: CD1_IO1_MICDAT1 // CAM1 MCLK时钟输出

pinctrl 子系统自动切换引脚功能：摄像头启用时从普通 GPIO 切换为 MIPI/I2C / 时钟专用复用模式

七、设备别名(上层驱动 / 用户空间识别 cam0/cam1)

plain 复制代码

aliases: aliases {
    i2c10 = &i2c_csi_dsi0;
    i2c11 = &i2c_csi_dsi1;
    csi0: &rp1_csi0;
    csi1: &rp1_csi1;
};

i2c10/i2c11：传统树莓派摄像头驱动兼容别名，旧 overlay 默认读取 /dev/i2c-10/i2c-11
csi0/csi1：V4L2 媒体框架别名，rpicam-hello、libcamera通过别名枚举两路摄像头设备

八、关联多媒体后端(Video Core，图像处理)

1.pixelvalve0 /pixelvalve1（BCM2712 顶层）

plain 复制代码

pixelvalve0: pixelvalve@7c410000 {
    compatible = "brcm,bcm2712-pixelvalve0";
    reg = <0x7c410000 0x100>;
    interrupts = <GIC_SPI 101 IRQ_TYPE_LEVEL_HIGH>;
};
pixelvalve1: pixelvalve@7c411000 {
    compatible = "brcm,bcm2712-pixelvalve1";
    reg = <0x7c411000 0x100>;
    interrupts = <GIC_SPI 110 IRQ_TYPE_LEVEL_HIGH>;
    status = "disabled";
};

PixelValve：VC7 ISP 像素流水线，接收 CSI 原始 RAW，做去拜耳、白平衡、降噪、HDR 处理
默认关闭，加载摄像头 overlay 后自动使能对应通道

2.hvs 显示 / 图像合成控制器

plain 复制代码

hvs: hvs@107c580000 {
    compatible = "brcm,bcm2712-hvs";
    interrupt-parent = <&disp_intr>;
    interrupts = <2>, <9>, <16>;
    iommus = <&iommu4>;
};

作用：接收 ISP 处理完的图像帧，缓存、缩放，输出到 HDMI/DSI 屏幕预览摄像头画面

九、摄像头DTS整体数据流链路总结

plain 复制代码

CMOS Sensor(MIPI CSI-2)
    ↓MIPI差分数据
RP1_csi0 / RP1_csi1（MIPI接收PHY）
    ↓DMA（IOMMU5地址转换）
系统物理内存RAW帧缓存
    ↓PixelValve VC7 ISP图像处理（3A/HDR/降噪）
HVS帧合成器
    ↓HDMI/DSI 实时预览
I2C_csi_dsi0/1 ←→ Sensor/EEPROM（参数读写）
cam0_reg/cam1_reg → 摄像头模组上电控制
cam0_clk/cam1_clk → Sensor外部MCLK参考时钟

十、关键属性速查表

DTS 节点	核心 compatible	核心资源	核心业务
cam0_reg	regulator-fixed	rp1_gpio34	CAM0 电源开关
cam1_reg	regulator-fixed	rp1_gpio46	CAM1 电源开关
i2c_csi_dsi0	brcm,brcmstb-i2c	rp1_i2c6	CAM0 Sensor/EEPROM 通信
i2c_csi_dsi1	brcm,brcmstb-i2c	rp1_i2c4	CAM1 Sensor/EEPROM 通信
rp1_csi0	rp1 MIPI CSI 控制器	MIPI0 2lane	CAM0 图像数据接收
rp1_csi1	rp1 MIPI CSI 控制器	MIPI1 4lane	CAM1 图像数据接收
cam0_clk	fixed-clock	外部晶振输出	CAM0 Sensor MCLK
cam1_clk	fixed-clock	外部晶振输出	CAM1 Sensor MCLK
pixelvalve	brcm,bcm2712-pixelvalve	VC7 ISP	RAW 图像 ISP 处理
iommu5	ARM SMMU	DMA 地址翻译	CSI 内存隔离 / 零拷贝
