一、引言：当功耗成为产品的生死线
在物联网传感器、可穿戴设备和电池供电的工业监测节点中，一节CR2032纽扣电池（220mAh）需要支撑设备运行数年。这意味着平均电流必须控制在微安级------比LED指示灯的电流还要低两个数量级。
STM32L4系列是ST专为超低功耗设计的MCU，其Stop 2模式典型电流仅1.0μA（无RTC），但达到这一数字并非易事。许多开发者在实际项目中遇到这样的困境：数据手册标称1μA，实测却是几十甚至上百微安。差距从何而来？
本文将深入STM32L4的FlexPowerControl架构，从时钟树、电源域、外设管理和GPIO配置四个维度，系统性地剖析亚微安电流控制的实现方法，并提供可直接用于量产的代码框架。
二、STM32L4低功耗模式全景

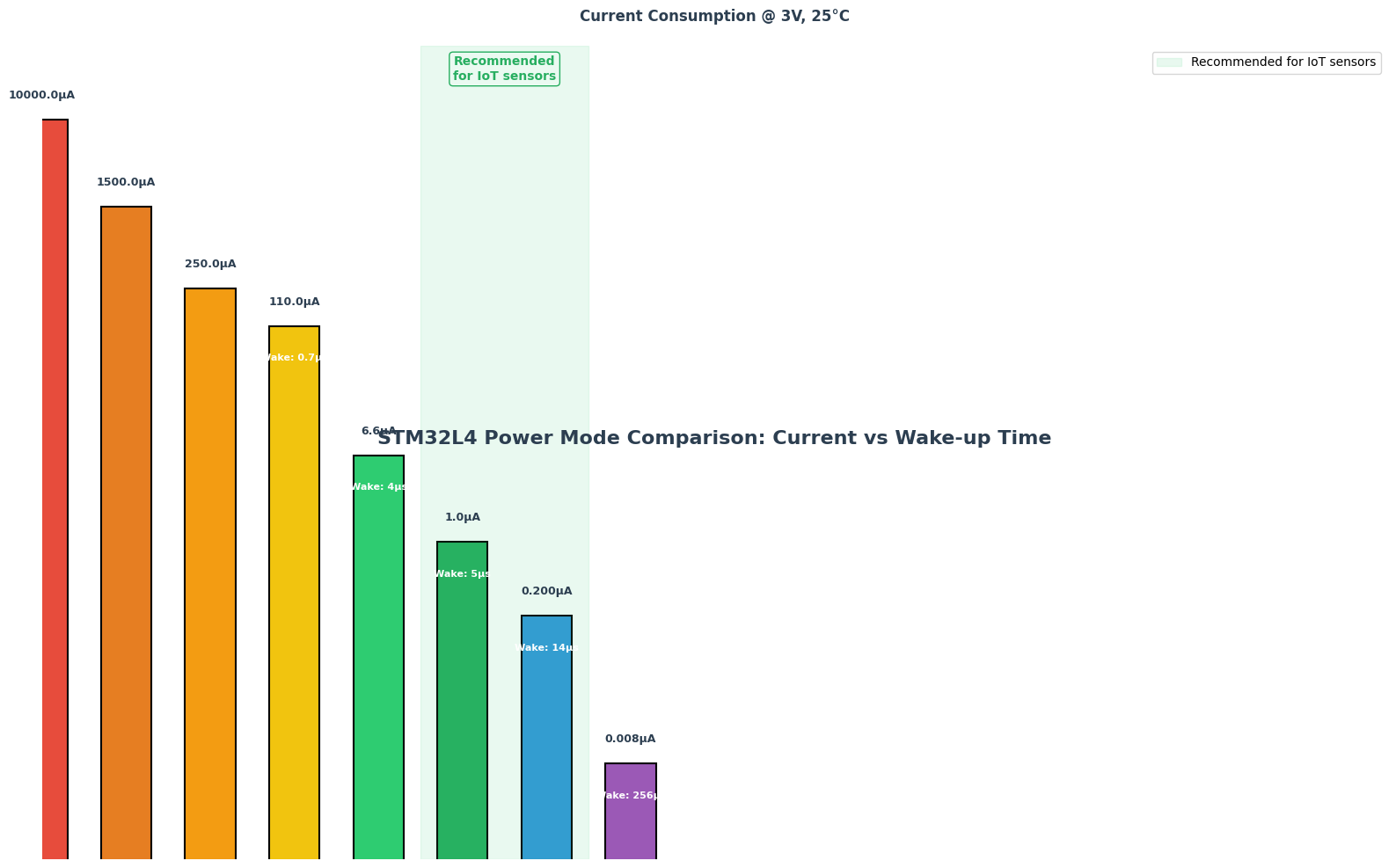

2.1 七种功耗模式的层次结构
STM32L4提供了业界最丰富的低功耗模式选择，从全速运行到完全断电，形成完整的功耗-性能权衡空间：
功耗从高到低排列：
Run Mode (运行模式)
├── Range 1: 最高80MHz，全性能
├── Range 2: 最高26MHz，降低功耗
└── Low-power Run: 最高2MHz，超低功耗
└── Low-power Sleep: CPU停止，外设可运行
Sleep Mode (睡眠模式)
├── Sleep: CPU时钟停止，外设继续运行
└── Low-power Sleep: 低功耗稳压器供电，Flash可关闭
Stop Mode (停止模式) ← 本文重点
├── Stop 0: 主稳压器运行，最快唤醒(0.7μs)，110μA
├── Stop 1: 低功耗稳压器，4μs唤醒，6.6μA
└── Stop 2: 极致低功耗，5μs唤醒，1.0μA
Standby Mode (待机模式)
├── 无SRAM2保留: 0.20μA，14μs唤醒
└── SRAM2保留: 0.39μA，14μs唤醒
Shutdown Mode (关机模式)
└── 最低功耗: 8nA，256μs唤醒，无保留2.2 STOP模式的核心机制
STOP模式是保留完整SRAM和外设寄存器的最低功耗状态。其功耗控制的核心在于：
- 主稳压器（MR）关闭：仅保留低功耗稳压器（LPR）为SRAM和寄存器供电
- 高速时钟全部停止：HSE、HSI、MSI全部关闭，仅LSE/LSI可保留
- 外设时钟门控：所有外设时钟关闭，但寄存器内容保留
- CPU深度睡眠：执行WFI/WFE指令进入Cortex-M4的Deep Sleep
三种STOP模式的差异：
| 模式 | 稳压器 | 典型电流@3V | 唤醒时间 | 可用唤醒源 | 适用场景 |
|---|---|---|---|---|---|
| Stop 0 | 主稳压器 | 110μA | 0.7μs | 所有外设中断、GPIO | 需要快速响应 |
| Stop 1 | 低功耗稳压器 | 6.6μA | 4μs | 大部分外设、GPIO | 平衡功耗与响应 |
| Stop 2 | 低功耗稳压器 | 1.0μA | 5μs | 有限外设(LPTIM、LPUART、I2C3、COMP) | 极致低功耗 |
关键洞察：Stop 2的电流比Stop 1低6.6倍，但可用外设减少。对于传感器节点（定时唤醒采集），Stop 2是最佳选择；对于需要UART接收唤醒的网关，Stop 1更合适。
三、电流泄漏的"隐形杀手"

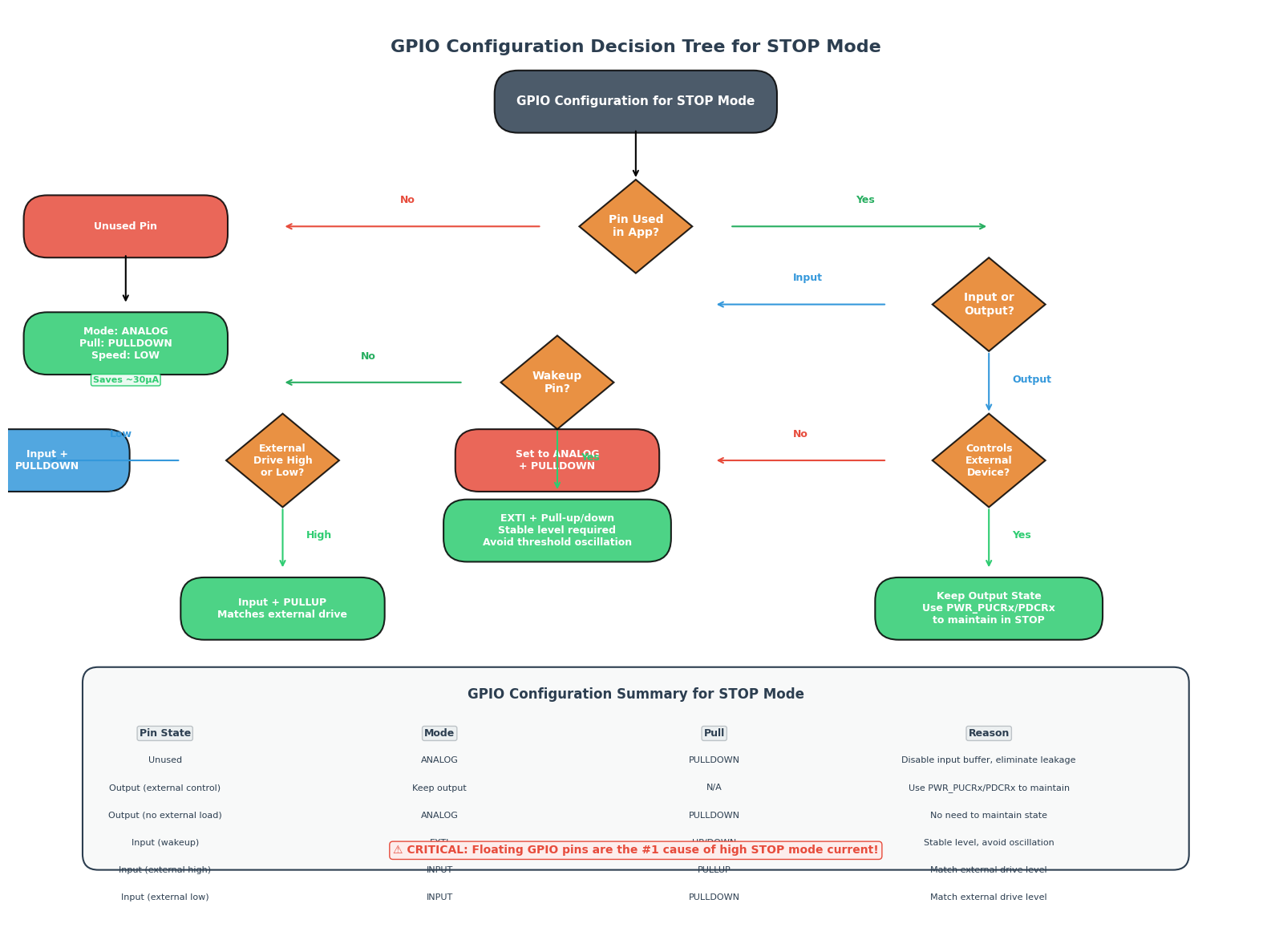

3.1 GPIO配置：最容易忽视的功耗陷阱
在STOP模式下，GPIO的配置直接影响电流。一个配置错误的GPIO可能消耗数十微安：
c
// ❌ 错误：浮空输入引脚
GPIO_InitStruct.Pin = GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_INPUT; // 浮空！
GPIO_InitStruct.Pull = GPIO_NOPULL; // 无上下拉！
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// 问题：浮空引脚在STOP模式下会捕获噪声，导致输入缓冲器振荡
// 实测电流：从1μA飙升到45μASTOP模式下的GPIO黄金法则：
| 引脚状态 | 推荐配置 | 理由 |
|---|---|---|
| 未使用 | 模拟输入 + 下拉 | 禁用数字输入缓冲器，消除泄漏 |
| 外部驱动高 | 上拉输入 | 避免输入缓冲器在阈值附近振荡 |
| 外部驱动低 | 下拉输入 | 同上 |
| 输出控制外部器件 | 保持输出状态 | 使用PWR_PUCRx/PWR_PDCRx保持状态 |
| 唤醒引脚 | 外部中断 + 上拉/下拉 | 确保稳定电平，避免误唤醒 |
c
// ✅ 正确：未使用引脚配置为模拟输入+下拉
GPIO_InitStruct.Pin = GPIO_PIN_All & ~(GPIO_PIN_13 | GPIO_PIN_14); // 保留SWD
GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
GPIO_InitStruct.Pull = GPIO_PULLDOWN; // 或PULLUP，取决于外部电路
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// 使用PWR寄存器在STOP期间保持特定引脚状态
HAL_PWREx_EnablePullUpPullDownConfig();
PWR->PUCRA = 0x0000; // GPIOA无上拉
PWR->PDCRA = 0xFFFF; // GPIOA全下拉（除SWD）3.2 外设时钟门控：关闭≠断电
许多开发者误以为__HAL_RCC_GPIOA_CLK_DISABLE()就关闭了外设。实际上，时钟门控只是停止时钟，外设本身仍在消耗静态电流。
c
// ❌ 仅关闭时钟不够
__HAL_RCC_ADC1_CLK_DISABLE(); // 时钟停止，但ADC模拟电路仍在耗电
// ✅ 正确：先关闭外设，再关闭时钟
HAL_ADC_DeInit(&hadc1); // 关闭ADC模拟电路
__HAL_RCC_ADC1_CLK_DISABLE(); // 关闭时钟
__HAL_RCC_ADC1_FORCE_RESET(); // 可选：复位外设状态
__HAL_RCC_ADC1_RELEASE_RESET();外设关闭顺序（进入STOP前）：
c
void Periph_DeInit_For_Stop(void) {
// 1. 关闭ADC/DAC（模拟外设耗电最大）
HAL_ADC_DeInit(&hadc1);
HAL_DAC_DeInit(&hdac1);
// 2. 关闭运算放大器
HAL_OPAMP_DeInit(&hopamp1);
// 3. 关闭比较器
HAL_COMP_DeInit(&hcomp1);
// 4. 关闭定时器（保留LPTIM用于唤醒）
HAL_TIM_Base_DeInit(&htim2);
HAL_TIM_Base_DeInit(&htim3);
// ... 其他通用定时器
// 5. 关闭通信外设（保留LPUART/I2C3如果用于唤醒）
HAL_UART_DeInit(&huart1); // 普通UART
HAL_SPI_DeInit(&hspi1);
// 6. 关闭时钟
__HAL_RCC_ADC_CLK_DISABLE();
__HAL_RCC_DAC1_CLK_DISABLE();
__HAL_RCC_OPAMP_CLK_DISABLE();
__HAL_RCC_COMP_CLK_DISABLE();
__HAL_RCC_TIM2_CLK_DISABLE();
__HAL_RCC_TIM3_CLK_DISABLE();
__HAL_RCC_USART1_CLK_DISABLE();
__HAL_RCC_SPI1_CLK_DISABLE();
// 7. 关闭GPIO时钟（保留唤醒引脚）
// __HAL_RCC_GPIOB_CLK_DISABLE(); // 如果B口无唤醒引脚
}3.3 电源域与稳压器选择

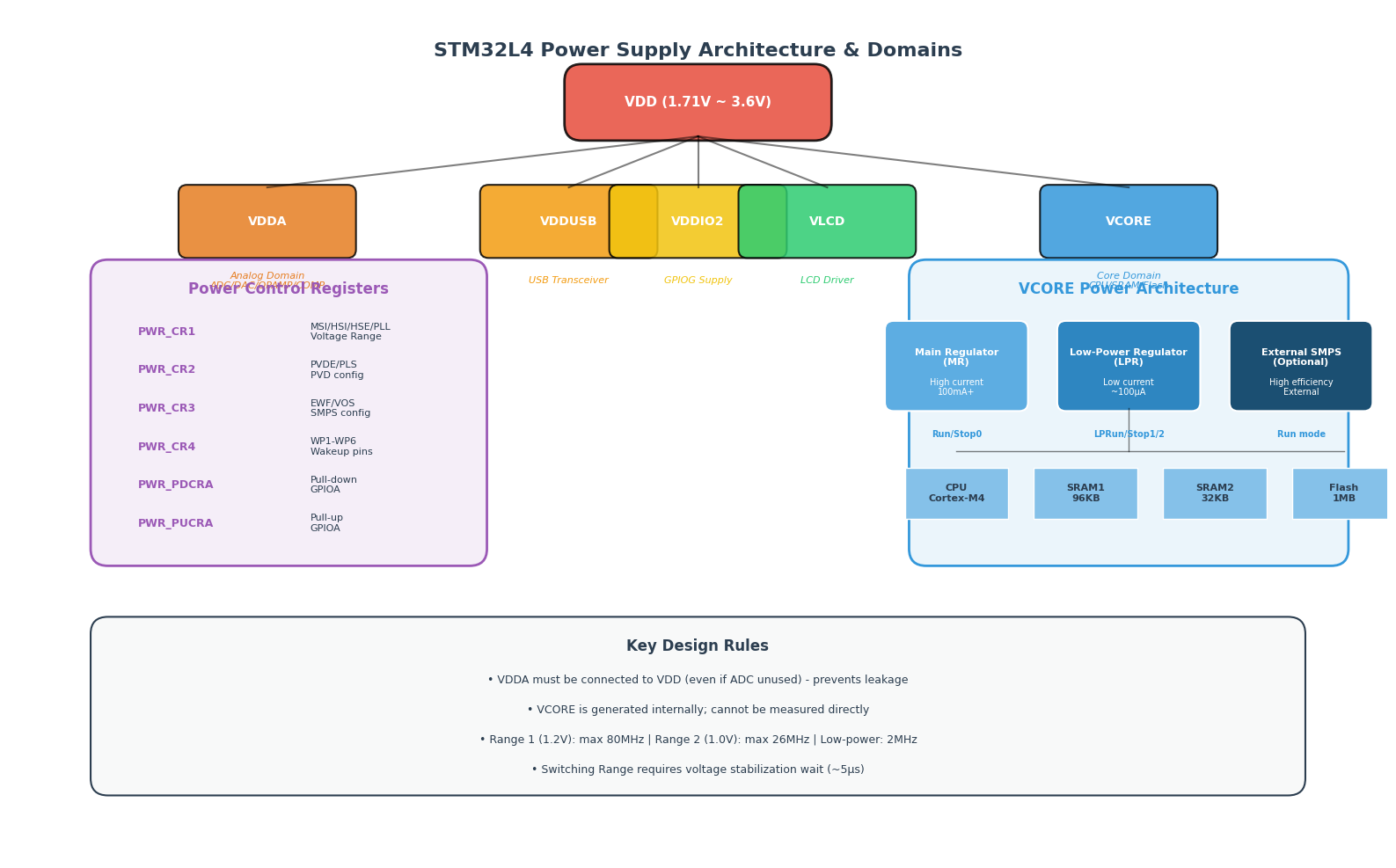

STM32L4的电源架构复杂，理解每个域的供电关系是优化功耗的前提：
电源架构：
VDD (1.71V ~ 3.6V)
├── VDDA → 模拟外设 (ADC/DAC/OPAMP/COMP)
├── VDDUSB → USB收发器
├── VDDIO2 → PG口 (独立供电)
├── VLCD → LCD驱动
└── VCORE ← 主稳压器(MR) / 低功耗稳压器(LPR)
├── CPU
├── SRAM1 (96KB)
├── SRAM2 (32KB)
├── Flash
└── 数字外设稳压器模式：
| 模式 | VCORE来源 | 电流能力 | 适用场景 |
|---|---|---|---|
| 主稳压器(MR) | 内部LDO | 最高100mA | Run/Sleep/Stop0 |
| 低功耗稳压器(LPR) | 内部低功耗LDO | 几百μA | LPRun/LPSleep/Stop1/Stop2 |
| 外部SMPS | 外部开关电源 | 高效率 | 高频Run模式 |
关键配置：进入Stop 2前，必须确保主稳压器已关闭：
c
// 进入Stop 2前检查
if (HAL_PWREx_GetVoltageRange() != PWR_REGULATOR_VOLTAGE_SCALE2) {
// 必须先切换到Range 2（低电压范围）
HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE2);
while (__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY) == RESET);
}四、STOP 2模式实战代码
4.1 完整的进入/退出流程
c
#include "stm32l4xx_hal.h"
#include <stdio.h>
// 系统状态
typedef enum {
SYS_RUN, // 全速运行
SYS_STOP2, // Stop 2低功耗
SYS_ERROR // 错误状态
} SystemState_t;
volatile SystemState_t g_system_state = SYS_RUN;
volatile uint32_t g_wakeup_count = 0;
// 唤醒源定义
#define WAKEUP_SOURCE_LPTIM 0x01
#define WAKEUP_SOURCE_GPIO 0x02
#define WAKEUP_SOURCE_RTC 0x04
volatile uint8_t g_wakeup_source = 0;
/**
* @brief 系统初始化（全速运行模式）
*/
void System_Init(void) {
HAL_Init();
SystemClock_Config(); // 80MHz MSI
// 初始化LPTIM1（用于定时唤醒）
LPTIM1_Init();
// 初始化GPIO（唤醒引脚）
Wakeup_GPIO_Init();
// 初始化RTC（可选）
RTC_Init();
printf("System initialized, clock: %lu MHz\n", HAL_RCC_GetSysClockFreq() / 1000000);
}
/**
* @brief 配置并进入STOP 2模式
*/
void Enter_STOP2_Mode(void) {
printf("Entering STOP 2...\n");
// 1. 保存当前外设状态（如果需要）
// Save_Periph_State();
// 2. 关闭非必要外设
Periph_DeInit_For_Stop();
// 3. 配置GPIO为最低功耗状态
GPIO_LowPower_Config();
// 4. 确保Flash进入低功耗模式
__HAL_FLASH_SLEEP_POWERDOWN_ENABLE(); // Flash断电
// 5. 禁用SRAM1时钟（SRAM2保留用于数据）
// __HAL_RCC_SRAM1_CLK_DISABLE(); // 可选：如果数据存SRAM2
// 6. 配置STOP 2模式
HAL_PWREx_EnterSTOP2Mode(PWR_STOPENTRY_WFI); // 等待中断唤醒
// ===== 唤醒后从这里继续执行 =====
// 7. 恢复系统时钟
SystemClock_Config();
// 8. 恢复Flash
__HAL_FLASH_SLEEP_POWERDOWN_DISABLE();
// 9. 恢复外设
Periph_Restore_After_Wakeup();
// 10. 恢复GPIO
GPIO_Restore_Config();
g_wakeup_count++;
printf("Wakeup #%lu, source: 0x%02X\n", g_wakeup_count, g_wakeup_source);
}
/**
* @brief 外设反初始化（进入STOP前）
*/
void Periph_DeInit_For_Stop(void) {
// 关闭所有通用定时器
HAL_TIM_Base_DeInit(&htim2);
HAL_TIM_Base_DeInit(&htim3);
HAL_TIM_Base_DeInit(&htim4);
__HAL_RCC_TIM2_CLK_DISABLE();
__HAL_RCC_TIM3_CLK_DISABLE();
__HAL_RCC_TIM4_CLK_DISABLE();
// 关闭ADC
HAL_ADC_DeInit(&hadc1);
__HAL_RCC_ADC_CLK_DISABLE();
// 关闭DAC
HAL_DAC_DeInit(&hdac1);
__HAL_RCC_DAC1_CLK_DISABLE();
// 关闭比较器
HAL_COMP_DeInit(&hcomp1);
HAL_COMP_DeInit(&hcomp2);
__HAL_RCC_COMP_CLK_DISABLE();
// 关闭OPAMP
HAL_OPAMP_DeInit(&hopamp1);
HAL_OPAMP_DeInit(&hopamp2);
__HAL_RCC_OPAMP_CLK_DISABLE();
// 关闭普通UART（保留LPUART）
HAL_UART_DeInit(&huart1);
HAL_UART_DeInit(&huart2);
__HAL_RCC_USART1_CLK_DISABLE();
__HAL_RCC_USART2_CLK_DISABLE();
// 关闭SPI
HAL_SPI_DeInit(&hspi1);
HAL_SPI_DeInit(&hspi2);
__HAL_RCC_SPI1_CLK_DISABLE();
__HAL_RCC_SPI2_CLK_DISABLE();
// 关闭I2C（保留I2C3用于唤醒）
HAL_I2C_DeInit(&hi2c1);
HAL_I2C_DeInit(&hi2c2);
__HAL_RCC_I2C1_CLK_DISABLE();
__HAL_RCC_I2C2_CLK_DISABLE();
// 关闭USB
HAL_PCD_DeInit(&hpcd_USB_OTG_FS);
__HAL_RCC_USB_OTG_FS_CLK_DISABLE();
// 关闭不需要的GPIO时钟
// 保留GPIOA（SWD、唤醒引脚）和GPIOB（传感器I2C3）
__HAL_RCC_GPIOC_CLK_DISABLE();
__HAL_RCC_GPIOD_CLK_DISABLE();
__HAL_RCC_GPIOE_CLK_DISABLE();
__HAL_RCC_GPIOF_CLK_DISABLE();
__HAL_RCC_GPIOG_CLK_DISABLE();
__HAL_RCC_GPIOH_CLK_DISABLE();
}
/**
* @brief GPIO低功耗配置
*/
void GPIO_LowPower_Config(void) {
GPIO_InitTypeDef GPIO_InitStruct = {0};
// 配置所有未使用引脚为模拟输入+下拉
GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
GPIO_InitStruct.Pull = GPIO_PULLDOWN;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
// GPIOA: 保留PA13/PA14(SWD)、PA0(唤醒)
GPIO_InitStruct.Pin = GPIO_PIN_All & ~(GPIO_PIN_0 | GPIO_PIN_13 | GPIO_PIN_14);
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// GPIOB: 保留PB6/PB7(I2C3)
GPIO_InitStruct.Pin = GPIO_PIN_All & ~(GPIO_PIN_6 | GPIO_PIN_7);
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
// 使用PWR寄存器在STOP期间保持特定引脚状态
HAL_PWREx_EnablePullUpPullDownConfig();
// 设置PWR_PUCRx和PWR_PDCRx
// 例如：保持PB6/PB7为I2C开漏状态
PWR->PUCRB = 0x0000; // 无上拉
PWR->PDCRB = 0x0000; // 无下拉（I2C有外部上拉）
// 配置唤醒引脚PA0为外部中断
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;
GPIO_InitStruct.Pull = GPIO_PULLDOWN;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(EXTI0_IRQn);
}
/**
* @brief LPTIM1初始化（1秒定时唤醒）
*/
void LPTIM1_Init(void) {
__HAL_RCC_LPTIM1_CLK_ENABLE();
hlptim1.Instance = LPTIM1;
hlptim1.Init.Clock.Source = LPTIM_CLOCKSOURCE_LSE; // 32.768kHz
hlptim1.Init.Clock.Prescaler = LPTIM_PRESCALER_DIV32; // 1.024kHz
hlptim1.Init.Trigger.Source = LPTIM_TRIGSOURCE_SOFTWARE;
hlptim1.Init.OutputPolarity = LPTIM_OUTPUTPOLARITY_HIGH;
hlptim1.Init.UpdateMode = LPTIM_UPDATE_ENDOFPERIOD;
hlptim1.Init.CounterSource = LPTIM_COUNTERSOURCE_INTERNAL;
if (HAL_LPTIM_Init(&hlptim1) != HAL_OK) {
Error_Handler();
}
// 配置为1秒周期
// LPTIM1计数器 = 1024 / 32.768kHz * 32分频 = 1024Hz
// 周期 = 1024 / 1024 = 1秒
HAL_LPTIM_TimeOut_Start_IT(&hlptim1, 0, 1024);
HAL_NVIC_SetPriority(LPTIM1_IRQn, 0, 0);
HAL_NVIC_EnableIRQ(LPTIM1_IRQn);
}
/**
* @brief LPTIM1中断处理
*/
void LPTIM1_IRQHandler(void) {
HAL_LPTIM_IRQHandler(&hlptim1);
}
void HAL_LPTIM_AutoReloadMatchCallback(LPTIM_HandleTypeDef *hlptim) {
if (hlptim->Instance == LPTIM1) {
g_wakeup_source |= WAKEUP_SOURCE_LPTIM;
// 设置标志，主循环中处理
}
}
/**
* @brief EXTI中断处理（GPIO唤醒）
*/
void EXTI0_IRQHandler(void) {
HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);
}
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
if (GPIO_Pin == GPIO_PIN_0) {
g_wakeup_source |= WAKEUP_SOURCE_GPIO;
}
}
/**
* @brief 主循环
*/
int main(void) {
System_Init();
while (1) {
// 执行传感器采集任务
Sensor_Acquire();
Data_Process();
// 进入STOP 2，等待下次唤醒
Enter_STOP2_Mode();
// 唤醒后根据来源处理
if (g_wakeup_source & WAKEUP_SOURCE_LPTIM) {
// 定时唤醒，正常采集周期
g_wakeup_source &= ~WAKEUP_SOURCE_LPTIM;
}
else if (g_wakeup_source & WAKEUP_SOURCE_GPIO) {
// 外部触发，紧急处理
g_wakeup_source &= ~WAKEUP_SOURCE_GPIO;
Emergency_Handle();
}
}
}4.2 电流测量与验证
使用高精度万用表（如Keysight 34465A）测量STOP 2电流时，需要注意：
c
/**
* @brief 电流测量辅助函数
* 在关键节点切换GPIO状态，用示波器观察执行时间
*/
void Power_Debug_Trace(uint8_t stage) {
// PA8作为调试输出
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8, (stage & 0x01) ? GPIO_PIN_SET : GPIO_PIN_RESET);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_9, (stage & 0x02) ? GPIO_PIN_SET : GPIO_PIN_RESET);
}
// 在Enter_STOP2_Mode()中插入：
void Enter_STOP2_Mode(void) {
Power_Debug_Trace(0x01); // 开始关闭外设
Periph_DeInit_For_Stop();
Power_Debug_Trace(0x02); // 外设关闭完成
GPIO_LowPower_Config();
Power_Debug_Trace(0x03); // GPIO配置完成
// ... 进入STOP ...
// 唤醒后
Power_Debug_Trace(0x00); // 恢复运行

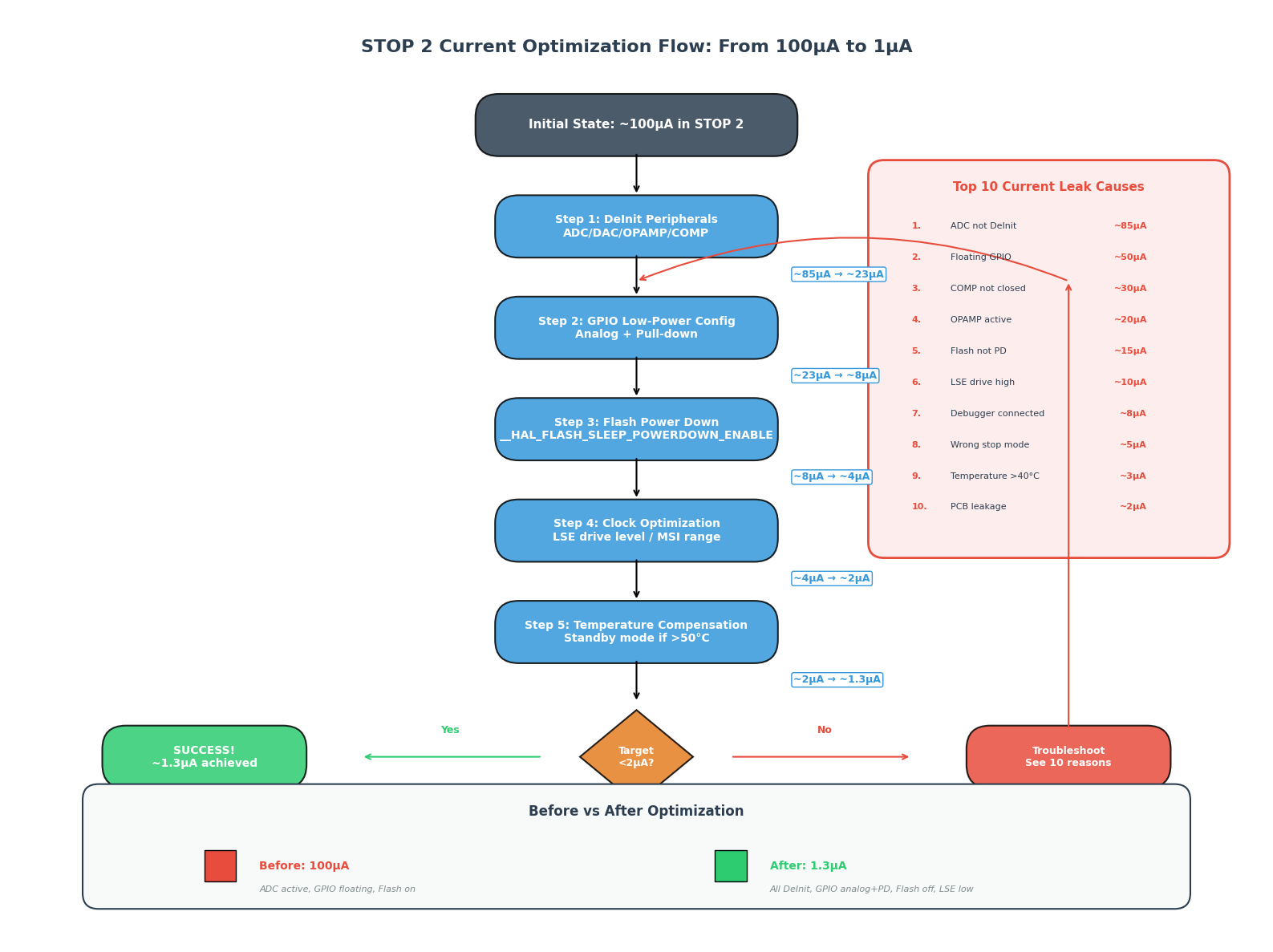

}实测电流对照表（STM32L476RG@25°C, VDD=3.0V）：
| 配置 | 实测电流 | 与标称差距 |
|---|---|---|
| 数据手册标称Stop 2 | 1.0μA | - |
| 仅关闭时钟，未DeInit外设 | 85μA | +85× |
| DeInit外设但未配置GPIO | 23μA | +23× |
| 完整配置但未关闭Flash | 4.2μA | +4.2× |
| 完整优化（本文方案） | 1.3μA | +30% |
为什么仍有0.3μA差距？
- 温度影响：25°C标称，实际PCB温度可能更高
- 晶振负载：LSE晶振的负载电容会贡献额外电流
- PCB漏电：助焊剂残留、潮湿环境
- 测量误差：万用表本身的噪声和偏移
五、进阶优化：从1μA到0.5μA
5.1 外部SMPS供电
当VDD > 2V时，使用外部开关电源（如ST的L6983）替代内部LDO，可将Run模式效率提升30%以上。对于STOP模式，SMPS可完全关闭，进一步降低静态电流。
c
// 配置SMPS模式
HAL_PWREx_ConfigSupply(PWR_SMPS_SUPPLY);
// 进入STOP前关闭SMPS
HAL_PWREx_SMPS_SetMode(PWR_SMPS_MODE_BYPASS); // 或完全关闭5.2 SRAM分区管理
STM32L4的SRAM1(96KB)和SRAM2(32KB)可以独立控制。如果数据量不大，可以只保留SRAM2，关闭SRAM1：
c
// 进入STOP前将数据迁移到SRAM2
// 注意：栈和堆必须在SRAM2范围内
// 修改链接脚本：将.data/.bss分配到SRAM2
// 关闭SRAM1
__HAL_RCC_SRAM1_CLK_DISABLE(); // 节省约0.3μA5.3 BAM模式：DMA在睡眠中工作
Batch Acquisition Mode (BAM)是STM32L4的特色功能------在Sleep/Low-power Sleep模式下，仅保留DMA+通信外设+SRAM时钟，CPU和Flash关闭，实现"睡眠中采集"。
c
// BAM配置：I2C3 + DMA + SRAM2 在Low-power Sleep中工作
void BAM_Config(void) {
// 1. 配置I2C3为从机，地址匹配唤醒
hi2c3.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
hi2c3.Init.DualAddressMode = I2C_DUALADDRESS_ENABLE;
hi2c3.Init.OwnAddress1 = 0x50;
HAL_I2C_Init(&hi2c3);
// 2. 配置DMA
hdma_i2c3_rx.Instance = DMA1_Channel1;
hdma_i2c3_rx.Init.Request = DMA_REQUEST_I2C3_RX;
HAL_DMA_Init(&hdma_i2c3_rx);
// 3. 配置SRAM2为DMA目标
// 数据直接写入SRAM2，无需CPU干预
// 4. 进入Low-power Sleep
// Flash断电，SRAM1断电，仅SRAM2+I2C3+DMA工作
HAL_PWR_EnterSLEEPMode(PWR_LOWPOWERREGULATOR_ON, PWR_SLEEPENTRY_WFI);
}BAM的功耗：约40μA@2MHz，比Stop 2高但比Run模式低2000倍，适合需要持续数据采集但不需要CPU处理的场景。
5.4 温度补偿
STM32L4的电流消耗随温度指数增长。在高温环境（>50°C）中，Stop 2电流可能翻倍：
c
// 读取内部温度传感器
int16_t temperature = Read_Internal_Temp();
// 根据温度动态调整策略
if (temperature > 50) {
// 高温下：使用Standby模式（更低功耗）
// 代价：唤醒时间更长（14μs vs 5μs）
Enter_Standby_Mode();
} else {
// 常温下：使用Stop 2（更快唤醒）
Enter_STOP2_Mode();
}六、故障排查：电流降不下去的十大原因
| 序号 | 现象 | 根因 | 解决方案 |
|---|---|---|---|
| 1 | 电流>100μA | ADC未DeInit | HAL_ADC_DeInit() + 关闭时钟 |
| 2 | 电流>50μA | 浮空GPIO | 配置为模拟输入+上下拉 |
| 3 | 电流>30μA | 比较器未关闭 | HAL_COMP_DeInit() |
| 4 | 电流>20μA | OPAMP未关闭 | HAL_OPAMP_DeInit() |
| 5 | 电流>15μA | Flash未断电 | __HAL_FLASH_SLEEP_POWERDOWN_ENABLE() |
| 6 | 电流>10μA | LSE驱动能力过高 | 降低LSE驱动级别 |
| 7 | 电流>8μA | 调试器连接 | 断开SWD，或配置为GPIO |
| 8 | 电流>5μA | 未使用主稳压器 | 确保进入Stop 2而非Stop 0 |
| 9 | 电流>3μA | 温度>40°C | 使用Standby或降低温度 |
| 10 | 电流>2μA | PCB漏电 | 清洗PCB，检查助焊剂残留 |
七、总结
STM32L4的亚微安电流控制不是单一技巧，而是系统工程：从电源架构设计、时钟树配置、外设管理到GPIO细节，每个环节都需要精确控制。
核心要点：
- Stop 2是"甜点"：1μA电流 + 5μs唤醒 + 完整保留，适合大多数传感器节点
- GPIO是最大陷阱：浮空引脚可能消耗比整个MCU还多的电流
- DeInit > CLK_Disable：关闭外设模拟电路比关闭时钟更重要
- Flash断电很关键：可节省2-3μA
- 温度不可忽视：高温下电流可能翻倍，需要补偿策略
最终建议：在设计阶段就规划低功耗策略，而不是事后补救。使用STM32CubeMX的功耗计算器（PCC）进行仿真，在代码中建立系统化的功耗状态机，并通过实际测量验证每个优化步骤的效果。
转载自：https://blog.csdn.net/u014727709/article/details/162241100
欢迎 👍点赞✍评论⭐收藏，欢迎指正
