M N I S T MNIST MNIST 手写数字识别的 F C N N FCNN FCNN 推理实现

前面的文章中，我们分别学习了激活函数的选择、前向传播的计算流程，并用 N u m P y NumPy NumPy 手动实现了隐藏层和输出层的 A f f i n e Affine Affine 变换与激活函数。但这些知识点始终是"零件"状态------我们还没有把它们组装成一个真正可用的神经网络。

本文将把这些零件拼装起来，从零构建一个能识别手写数字的神经网络。数据集选用深度学习领域的 H e l l o Hello Hello W o r l d World World ------ M N I S T MNIST MNIST 手写数字集，包含 60000 60000 60000 张训练图像和 10000 10000 10000 张测试图像，每张都是 28 × 28 28×28 28×28 像素的灰度手写数字（ 0 0 0~ 9 9 9）。

本文的目标是实现一个简单 3 3 3 层神经网络，通过加载预训练的权重数据，实现简单的推理过程，自动识别手写数字。通过这个实战案例，读者可以直观感受神经网络的推理流程：数据如何从输入层流入，经过层层变换，最终输出预测结果。

所谓 F C N N FCNN FCNN（ F u l l y Fully Fully- C o n n e c t e d Connected Connected N e u r a l Neural Neural N e t w o r k Network Network，全连接神经网络），是指相邻两层之间的神经元两两全部相连，每个神经元都接收上一层所有神经元的输出作为输入

这正是我们之前一直提及的结构，后面我们还将学习到卷积神经网络 C N N CNN CNN、循环神经网络 R N N RNN RNN，对抗神经网络 G A N GAN GAN 等
本文的相关 mnist 数据集以及预训练的 sample_weight.pkl 详见附录，本文代码位于项目目录 predict 下

---

数据集

• 介绍 ------ 本文采用 MNIST 作为数据集。MNIST 是深度学习领域最经典的入门数据集之一，由美国国家标准与技术研究所收集整理。它包含 70000 张手写数字灰度图像：



• 结构 ------ MNIST 的图像数据是 28×28 像素的手写数字灰度图像（1通道），各个像素取值在 0 到 255 之间，每个图像数据都相应地标有 7、 2、1 等标签。训练图像有 6 万张， 测试图像有 1 万张。

  属性	说明	属性	说明
  图像内容	手写数字 0~9	---	---
  图像尺寸	28 × 28 像素（灰度图）	每张图像	784 个像素值（28×28 展平）
  训练集	60000 张	测试集	10000 张

• 任务 ------ 输入一张 28×28 的手写数字图像，神经网络输出它属于 0~9 中哪个数字。

---

网络设计

• 目标 ------ 设计并实现神经网络，能够读取预设定的权重参数 sample_weight.pkl ，输入一张 28×28 的 MNIST 手写数字图像，网络输出它属于 0~9 中哪个数字。

• 网络结构 ------ 设计的神经网络的包括：

  • 输入层有 784 784 784 个神经元，来源于图像大小的 28 28 28× 28 28 28= 784 784 784

  • 输出层有 10 10 10 个神经元，来源于 10 10 10类别分类，数字 0 0 0 到 9 9 9 共 10 10 10 类别

  • 2 2 2 个隐藏层，第 1 1 1 个隐藏层有 50 50 50 个神经元，第 2 2 2 个隐藏层有 100 100 100 个神经元（个数不绝对，可以设置为任何值）

  • 隐藏层采用 s i g m o i d sigmoid sigmoid 函数，输出层采用 s o f t m a x softmax softmax 函数

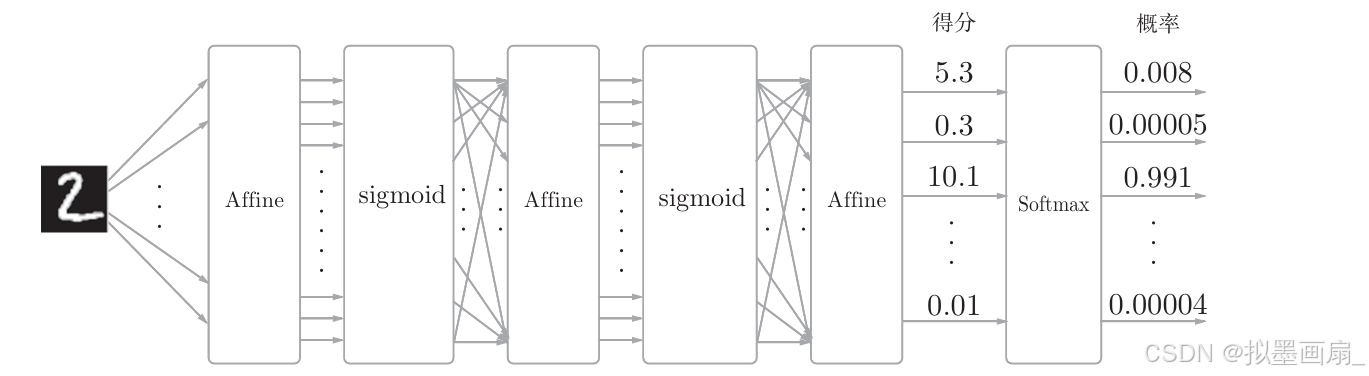

  • 网络结构如下：

    I n p u t → A f f i n e → S i g m o i d → A f f i n e → S i g m o i d → A f f i n e → S o f t m a x → O u t p u t Input → Affine → Sigmoid → Affine → Sigmoid → Affine → Softmax → Output Input→Affine→Sigmoid→Affine→Sigmoid→Affine→Softmax→Output



---

---

单数据处理

加载数据集

• 加载 mnist 数据集，使用 load_mnist 函数以 ( 训练图像 , 训练标签 ) ， ( 测试图像，测试标签 ) (训练图像,训练标签)，(测试图像，测试标签) (训练图像,训练标签)，(测试图像，测试标签) 的形式返回读入的数据，其中函数参数如下：

  • normalize=True ------ 将像素值从 0~255 归一化到 `0.0~1.0``
  • flatten=True ------ 将 28×28 的图像展平为 784 维向量
  • one_hot_label=False ------ 标签保持整数形式（如 3），而非 one-hot 编码

  ps ：load_mnist 函数来源于 dataset/mnist.py，主要功能是从网络下载并读取数据集，具体详见附录

  def get_data():
      (x_train, t_train), (x_test, t_test) = load_mnist(normalize=True, flatten=True, one_hot_label=False)
      return x_test, t_test

初始化参数

• 初始化权重、偏置参数

  • 这里主要通过加载预训练好的网络参数 sample_weight.pkl

  • 在学习了反向传播等内容后，我们可以自行训练神经网络进行学习，获得自己的参数。

• 函数返回的 params 是一个字典，主要包含：

  参数名	形状	连接方向	说明
  W1	(784, 50)	输入层 → 隐藏层 1	输入层 784 个神经元 → 隐藏层 1 共 50 个神经元的权重矩阵
  b1	(50,)	隐藏层 1	隐藏层 1 共 50 个神经元的偏置向量
  W2	(50, 100)	隐藏层 1 → 隐藏层 2	隐藏层 1 共 50 个神经元 → 隐藏层 2 共 100 个神经元的权重矩阵
  b2	(100,)	隐藏层 2	隐藏层 2 共 100 个神经元的偏置向量
  W3	(100, 10)	隐藏层 2 → 输出层	隐藏层 2 共 100 个神经元 → 输出层 10 个神经元的权重矩阵
  b3	(10,)	输出层	输出层 10 个神经元的偏置向量

  def init_network():
      with open("sample_weight.pkl", 'rb') as f:
          params = pickle.load(f)
      return params

激活函数

• 定义激活函数，包括 s i g m o i d sigmoid sigmoid 和 s o f t m a x softmax softmax​ 函数

  def sigmoid(x):
      return 1 / (1 + np.exp(-x))

  def softmax(x):
      if x.ndim == 2:
          x = x.T
          x = x - np.max(x, axis=0)
          y = np.exp(x) / np.sum(np.exp(x), axis=0)
          return y.T
      x = x - np.max(x)
      return np.exp(x) / np.sum(np.exp(x))

前向传播

• 定义神经网络结构，用于前向传播。这里的网络共三层，具体如下：

  def predict(params, x):
      """
      对输入图像进行前向传播，输出每个类别的概率
      网络结构：Input(784) → [Affine → Sigmoid] → [Affine → Sigmoid] → [Affine → Softmax] → Output(10)
      """
      # 取出各层参数
      W1, W2, W3 = params['W1'], params['W2'], params['W3']
      b1, b2, b3 = params['b1'], params['b2'], params['b3']

      # 第 1 层：输入层(784) → 隐藏层1(50)
      a1 = np.dot(x, W1) + b1     # Affine 变换：(N,784)·(784,50) = (N,50)
      z1 = sigmoid(a1)            # Sigmoid 激活：输出 (N,50)，每个值在 (0,1) 之间

      # 第 2 层：隐藏层1(50) → 隐藏层2(100)
      a2 = np.dot(z1, W2) + b2    # Affine 变换：(N,50)·(50,100) = (N,100)
      z2 = sigmoid(a2)            # Sigmoid 激活：输出 (N,100)

      # 第 3 层：隐藏层2(100) → 输出层(10)
      a3 = np.dot(z2, W3) + b3    # Affine 变换：(N,100)·(100,10) = (N,10)
      y = softmax(a3)             # Softmax 激活：输出 (N,10)，每行是一个概率分布

      return y

识别准确率

• 计算神经网络的识别准确率，如输出 0.9352 0.9352 0.9352 表示有 93.52 % 93.52\% 93.52% 的数据被正确分类

  • predict() 函数以 NumPy 数组的形式输出各个标签对应的概率

    如输出 [0.1, 0.3, 0.2, ..., 0.04] 的数组，表示 0 的概率为 0.1，1 的概率为 0.3 等

  • 使用 np.argmax() 取出概率列表中的最大值的索引（即这张图数字几的概率最高），作为预测结果

  • for 语句逐一与真实标签进行对比，统计并给出被正确分类数据的占比

  def accuracy(params, x, t):
      """
      单数据评价识别精度
      :param params: 训练好的网络预训练权重
      :param x: 输入数据
      :param t: 监督标签
      :return: 精度值
      """
      accuracy_cnt = 0
      for i in range(len(x)):
          y = predict(params, x[i])
          p = np.argmax(y)
          if p == t[i]:
              accuracy_cnt += 1
      return float(accuracy_cnt) / len(x)

可视化

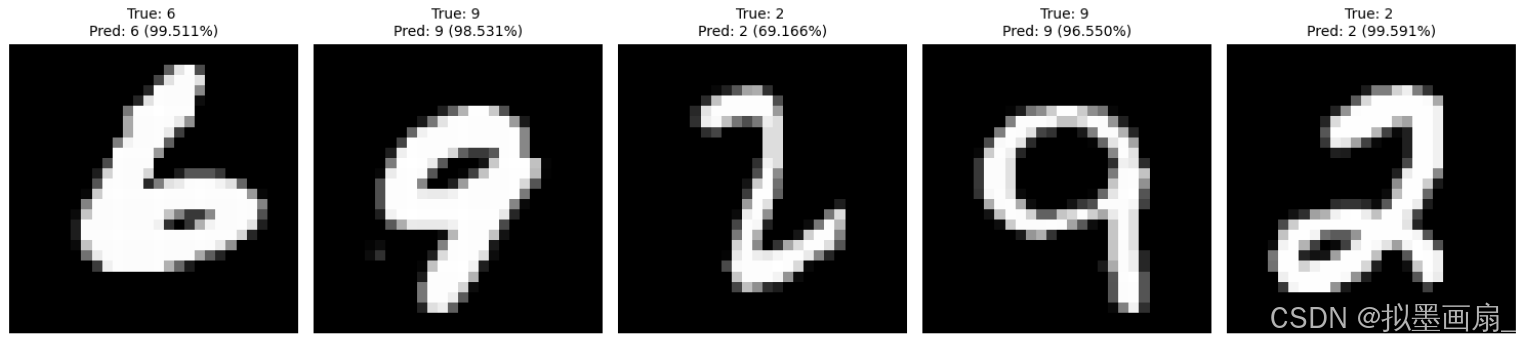

• 从数据集随机取 5 张进行识别，把识别结果展示在界面

  def random_show(params, x, t):
      """
      随机取 MNIST 数据集中 5 张图像进行识别并展示到界面
      :param params: 训练好的网络（包含预训练权重）
      :param x: 测试图像数据，形状 (N, 784)
      :param t: 测试图像的真实标签，形状 (N,)
      :return: None
      """
      indices = random.sample(range(len(x)), 5)
      fig, axes = plt.subplots(1, 5, figsize=(15, 5))
      for i, idx in enumerate(indices):
          img = x[idx].reshape(28, 28)
          # 预测结果
          y = predict(params, x[idx])
          prob = np.max(y)  # 概率值
          pred_digit = np.argmax(y)  # 预测数字标签
          true_digit = t[idx]  # 真实数字标签

          axes[i].imshow(img, cmap='gray')
          axes[i].set_title(f'True: {true_digit} \n'
                            f'Pred: {pred_digit} ({prob:.3%})',
                            fontsize=10,
                            color='black' if pred_digit == true_digit else 'red')
          axes[i].axis('off')
      plt.tight_layout()
      plt.show()

主程序

• 首先读取数据集、预训练参数，然后计算识别精度，最后可视化展示图片

  if __name__ == '__main__':
      x, t = get_data()
      params = init_network()

      # 识别精度
      accuracy = accuracy(params, x, t)
      print(f"Accuracy: {accuracy}")

      # 展示图片
      random_show(params, x, t)

  输出：Accuracy:0.9352，表示有 93.52% 的数据被正确分类



---

---

批数据处理

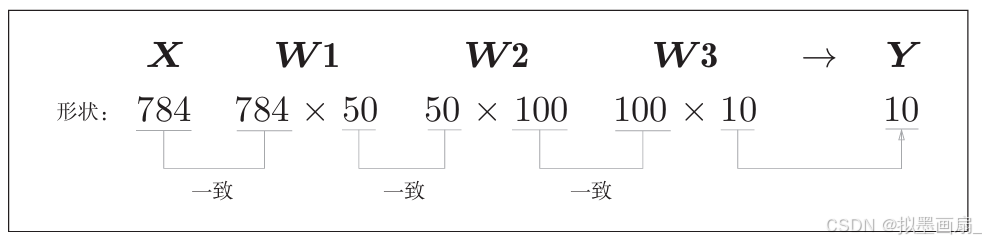

• 上面的代码，在主程序中是逐一对每张图片进行推理，通过 for 循环一并统计并计算识别精度 Accuracy。输入的图片形状是 784，通过神经网络推导，输出包含 10 个概率的一维数组，代表 10 个数字的概率

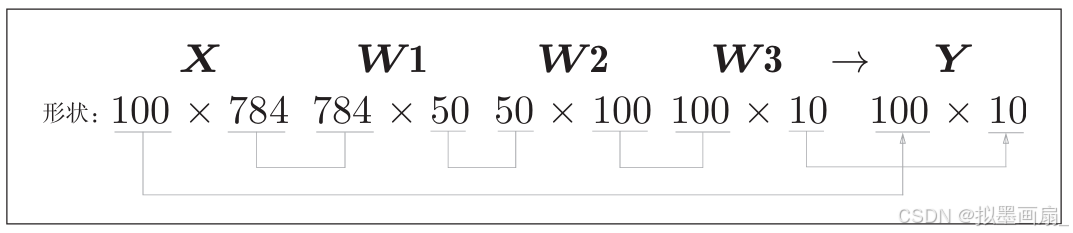

• 现在考虑打包输入多张图像的情形。比如想用 predict() 函数一次性打包处理 100 张图像。为此，可以把 x 的形状改为 100×784，将 100 张图像打包作为输入数据，输出 100 张图片的概率数组



• 这种打包式的输入数据称为批 （ b a t c h batch batch），批有"捆"的意思，图像就如同纸一样扎成一捆

  批处理能大幅缩短处理时间，主要因为两点：

  1. 大多数数值计算库针对大型数组运算做了高度优化；
  2. 当数据读写成为瓶颈时，一次性加载一批数据可以减少数据总线的负荷，让更多时间用在计算上

• 改进代码

  def accuracy_batch(params, x, t, batch_size):
      """
      批处理评价识别精度
      :param params: 训练好的网络（包含预训练权重）
      :param x: 测试图像数据，形状 (N, 784)
      :param t: 测试图像的真实标签，形状 (N,)
      :param batch_size: 一次批处理数
      :return: 精度值
      """
      accuracy_cnt = 0
      for i in range(0, len(x), batch_size):
          x_batch = x[i:i + batch_size]
          y_batch = predict(params, x_batch)
          p = np.argmax(y_batch, axis=1)
          accuracy_cnt += np.sum(p == t[i:i + batch_size])
      return float(accuracy_cnt) / len(x)

  其中：

  • 使用 range(start, end, step) 指定步数 batch_size，每次取 100 个图片

    for i in range(0, len(x), batch_size):

  • 通过 x[i:i+batch_size] 取出从第 i 个到第 i+batch_n 个之间的数据

      x_batch = x[i:i+batch_size]
        y_batch = predict(network, x_batch)

  • 使用 np.argmax() 取出概率列表中的最大值的索引，一次批量统计

      p = np.argmax(y_batch, axis=1)
        accuracy_cnt += np.sum(p == t[i:i+batch_size])

• 主程序

  if __name__ == '__main__':
      x, t = get_data()
      params = init_network()

      # 评价识别精度
      accuracy = accuracy_batch(params, x, t, batch_size=100)
      print(f"Accuracy: {accuracy}")

---

---

封装为类

将上面的代码整理为一个名为 ThreeLayerNet 的类，统一封装 predict、accuracy 等核心方法，方便后续训练和测试时调用

类的实现

import pickle
import random
import matplotlib.pyplot as plt

from dataset.mnist import load_mnist
from common.functions import *


class ThreeLayerNet:
    """
    简单三层全连接神经网络 Fully-Connected Neural Network, FCNN
    网络结构：Input(784) → [Affine → Sigmoid] → [Affine → Sigmoid] → [Affine → Softmax] → Output(10)
    """
    def __init__(self, weight_file="sample_weight.pkl"):
        """
        初始化两层全连接神经网络，从预训练文件中读取权重、配置等参数
        :param weight_file: 预训练文件路径
        """
        with open(weight_file, 'rb') as f:
            self.params = pickle.load(f)

    def predict(self, x):
        """
        前向传播
        :param x: 输入图像数据，形状 (784,) 或 (N, 784)
        :return: y: 预测结果，形状 (10,) 或 (N, 10)，每个元素表示对应类别的概率
        """
        W1, W2, W3 = self.params['W1'], self.params['W2'], self.params['W3']
        b1, b2, b3 = self.params['b1'], self.params['b2'], self.params['b3']

        a1 = np.dot(x, W1) + b1
        z1 = sigmoid(a1)
        a2 = np.dot(z1, W2) + b2
        z2 = sigmoid(a2)
        a3 = np.dot(z2, W3) + b3
        y = softmax(a3)
        return y

    def accuracy(self, x, t):
        """
        单数据评价识别精度
        :param x: 测试图像数据，形状 (N, 784)
        :param t: 测试图像的真实标签，形状 (N,)
        :return:
        """
        accuracy_cnt = 0
        for i in range(len(x)):
            y = self.predict(x[i])
            p = np.argmax(y)
            if p == t[i]:
                accuracy_cnt += 1
        return float(accuracy_cnt) / len(x)

    def accuracy_batch(self, x, t, batch_size):
        """
        批处理评价识别精度
        :param x: 测试图像数据，形状 (N, 784)
        :param t: 测试图像的真实标签，形状 (N,)
        :param batch_size: 一次批处理数
        :return:
        """
        accuracy_cnt = 0
        for i in range(0, len(x), batch_size):
            x_batch = x[i:i + batch_size]
            y_batch = self.predict(x_batch)
            p = np.argmax(y_batch, axis=1)
            accuracy_cnt += np.sum(p == t[i:i + batch_size])
        return float(accuracy_cnt) / len(x)

    def random_show(self, x, t):
        """
        随机取 MNIST 数据集中 5 张图像进行识别并展示到界面
        :param x: 测试图像数据，形状 (N, 784)
        :param t: 测试图像的真实标签，形状 (N,)
        :return: None
        """
        indices = random.sample(range(len(x)), 5)
        fig, axes = plt.subplots(1, 5, figsize=(15, 5))
        for i, idx in enumerate(indices):
            img = x[idx].reshape(28, 28)
            # 预测结果
            y = self.predict(x[idx])
            prob = np.max(y)  # 概率值
            pred_digit = np.argmax(y)  # 预测数字标签
            true_digit = t[idx]  # 真实数字标签

            axes[i].imshow(img, cmap='gray')
            axes[i].set_title(f'True: {true_digit} \n'
                              f'Pred: {pred_digit} ({prob:.3%})',
                              fontsize=10,
                              color='black' if pred_digit == true_digit else 'red')
            axes[i].axis('off')
        plt.tight_layout()
        plt.show()

类的调用

if __name__ == '__main__':
    # 读入数据
    (x_train, t_train), (x_test, t_test) = load_mnist(normalize=True, flatten=True, one_hot_label=False)

    # 初始化全连接神经网络FCNN
    network = ThreeLayerNet(weight_file="sample_weight.pkl")

    # 评价识别精度
    accuracy = network.accuracy_batch(x_train, t_train, batch_size=100)
    # accuracy = network.accuracy(x_test, t_test)
    print(f"Accuracy: {accuracy}")

    # 展示图片
    network.random_show(x_train, t_train)

---

---

附录 ：手写数字识别 Demo 项目地址：MnistRecognition: A simple handwritten digit recognition system using the MNIST dataset and a neural network.
参考文献：

1 斋藤康毅. 深度学习入门：基于Python的理论与实现M. 陆宇杰, 译. 北京: 人民邮电出版社, 2018.
