用 Next.js + React Three Fiber 打造 3D 快递仓储可视化

开源项目：3d-express-warehouse

在线演示：jiaxiantao.github.io/3d-express-...

写在前面

仓储管理系统（WMS）的后台表格能精确记录每一个货位，但运营与参观场景里，「一眼看懂」往往比逐行翻表更重要。本文介绍一个开源方案：在浏览器里用 Three.js + React Three Fiber 将货位状态映射为可交互的 3D 货架，支持状态筛选、选中详情、一键操作与 URL 深链分享。

项目目标可以概括为三点：

数据映射：空闲 / 在库 / 低库存 / 满仓 / 异常 / 预留 / 锁定 → 不同颜色与面板信息
一眼看懂：统计面板 + 3D 高亮筛选 + 选中描边
一键管理：补货、清空、锁定等操作触发 3D 动画反馈

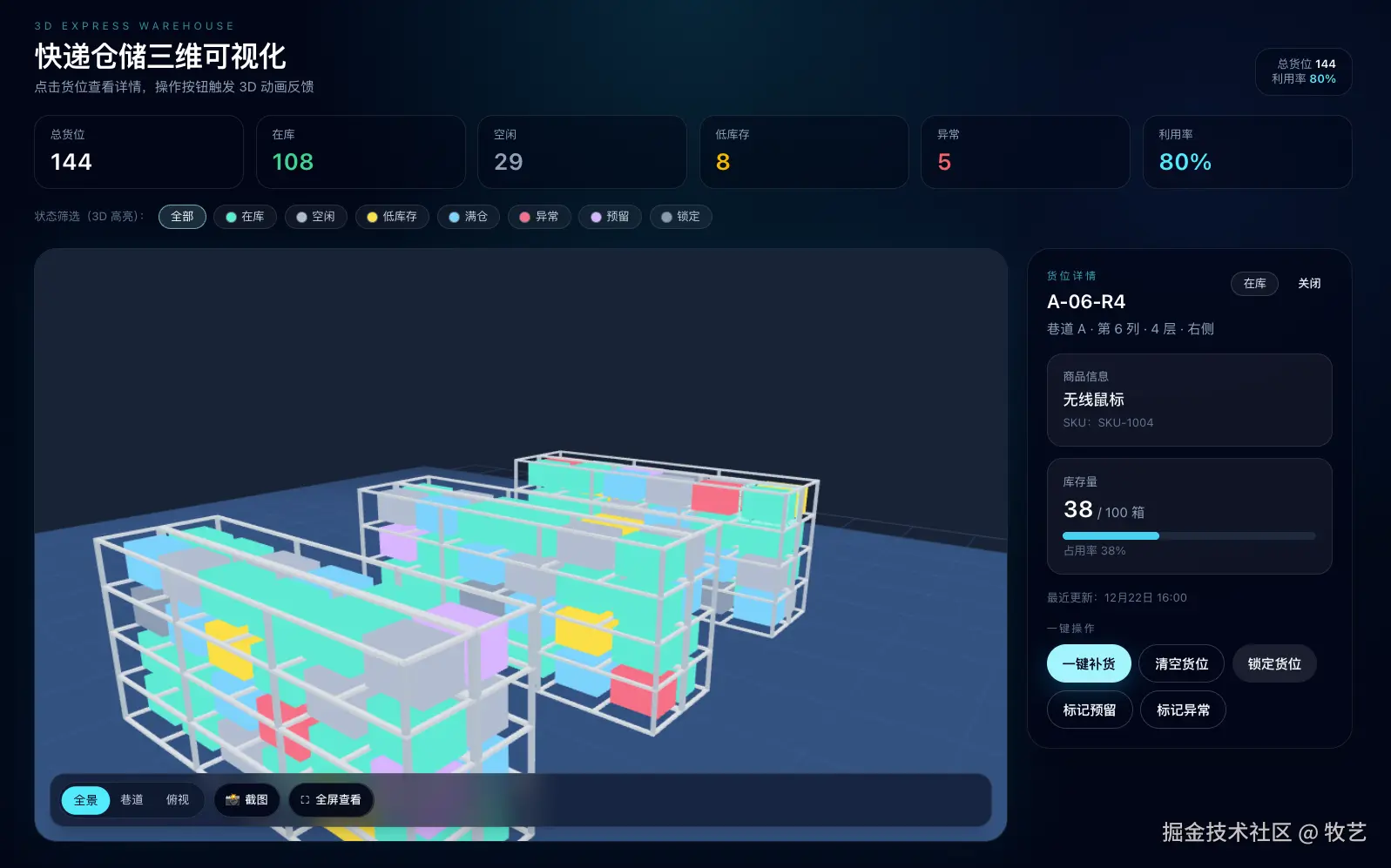

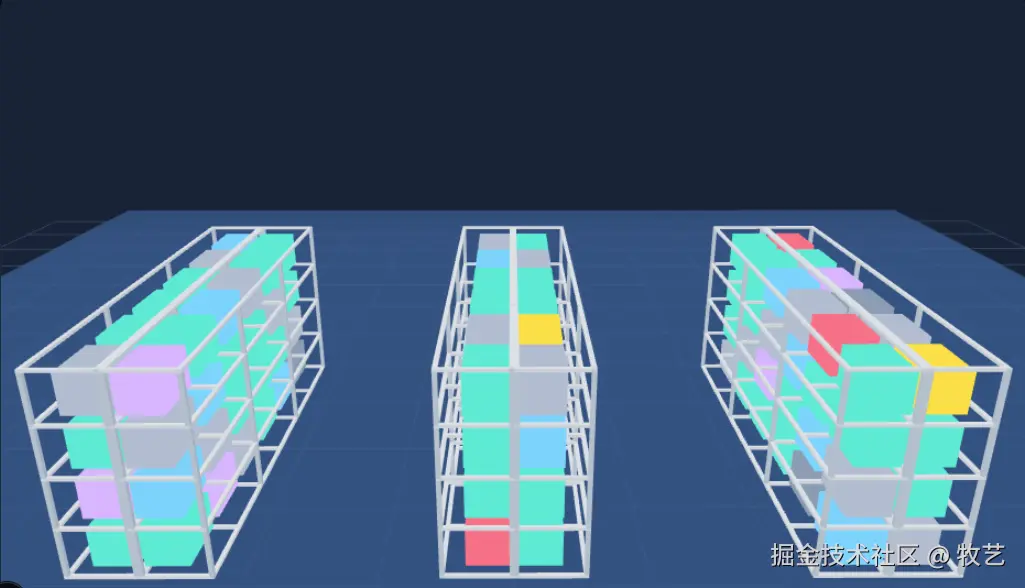

效果预览

技术栈

层级	选型	说明
框架	Next.js 16 · React 19	App Router，`/` 重定向至 `/warehouse`
3D	three · @react-three/fiber	无 `@react-three/drei`，减少依赖与包体
样式	Tailwind CSS 4	深色控制台 UI
语言	TypeScript 5	严格模式
部署	GitHub Pages 静态导出	`basePath: /3d-express-warehouse`

仓库规模：3 条巷道 × 6 列 × 4 层 × 双侧 = 144 个货位，足够展示真实布局与性能取舍，又不会在开发机上拖垮编译。

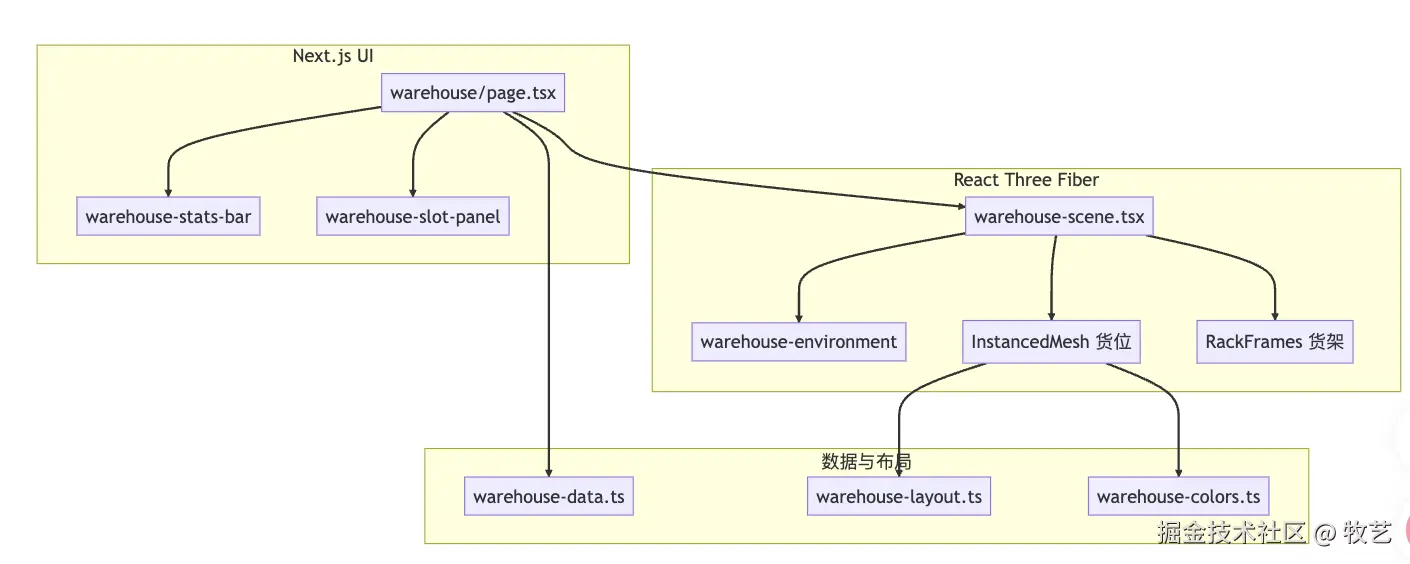

整体架构

业务状态集中在 React 页面，3D 场景只负责「呈现 + 拾取」，数据层预留 WMS 对接入口。

状态归属

模块	职责
`warehouse/page.tsx`	货位列表、选中 ID、筛选、视角、操作脉冲、截图/全屏
`warehouse-scene.tsx`	WebGL 生命周期、实例矩阵、射线选中、相机预设
`warehouse-data.ts`	Mock 数据生成与本地 mutation（可换 API）
`warehouse-layout.ts`	单一坐标源：货架与货位世界坐标
`warehouse-slot-panel.tsx`	选中货位详情与操作按钮

路由与按需加载 Three.js

3D 相关代码体积大，若在根布局加载会拖慢整站编译与首屏。项目采用：

tsx 复制代码

// src/app/warehouse/page.tsx
const WarehouseScene = dynamic(
  () => import("@/components/warehouse-scene").then((mod) => mod.WarehouseScene),
  { ssr: false, loading: () => <LoadingPlaceholder /> },
);

仅 /warehouse 路由加载 R3F Canvas
ssr: false 避免 WebGL 在服务端执行
首页 / 用客户端 router.replace("/warehouse")，兼容 GitHub Pages 静态导出

Canvas 使用 frameloop="demand"：无动画时停止持续渲染，在 useFrame 或交互后调用 invalidate() 触发重绘，降低空闲功耗。

单一坐标源：告别穿模

早期原型里货架横梁与货位立方体各写一套魔法数字，稍改列宽就会穿模。最终约定：所有世界坐标从 warehouse-layout.ts 导出。

ts 复制代码

// 布局常量（节选）
export const WAREHOUSE_LAYOUT = {
  aisles: ["A", "B", "C"],
  baysPerAisle: 6,
  levelsPerBay: 4,
  slotWidth: 1.15,
  slotHeight: 0.75,
  slotDepth: 0.95,
  bayGap: 0.12,
  levelGap: 0.08,
  aisleSpacing: 5.5,
  // ...
};

export const SLOT_FIT_RATIO = 0.86;        // 相对格口缩放，留出立柱间隙
export const SLOT_DEPTH_FIT_RATIO = 0.82; // 深度方向再收缩，避免突出货架

货位世界坐标由 getSlotWorldPosition(slot) 统一计算；货架立柱、横梁、纵梁、封顶均引用同一套 getBayPitch()、getLevelPitch()、getRackOriginX() 等函数。调整 WAREHOUSE_LAYOUT 一处，货架与货位同步移动。

货架结构包括：

4 根角立柱 + 每隔一列的列间立柱（前后各一根）
每层前后横梁 + 左右纵梁 + 列间纵梁
顶层封顶横梁（无列间纵梁，避免视觉拥挤）

144 个货位：InstancedMesh 分组渲染

若每个货位一个 Mesh，draw call 与 React 节点数都会偏高。项目按 7 种 SlotStatus 分组，每组一个 InstancedMesh，共享几何体与材质：

tsx 复制代码

// 每组状态独立材质（MeshBasicMaterial，toneMapped: false）
{SLOT_STATUSES.map((status) => (
  <InstancedStatusSlotBatch
    key={status}
    status={status}
    material={statusMaterials[status]}
    entries={grouped[status]}
    // ...
  />
))}

为什么不用 `instanceColor`？

在 Three.js r181 + R3F 环境下，InstancedMesh 搭配 instanceColor + MeshLambertMaterial 曾出现 整批货位全黑 的问题；模块级材质在 HMR 后也可能绑定失效。最终方案：

按状态拆成 7 个 InstancedMesh
每组 MeshBasicMaterial 纯色，在 Canvas 内 useMemo 创建并在卸载时 dispose
颜色定义集中在 warehouse-colors.ts

每帧在单个 useFrame 中批量 setMatrixAt 更新实例矩阵，避免在循环里 new THREE.Vector3()，选中与 hover 仅影响对应实例的 scale。

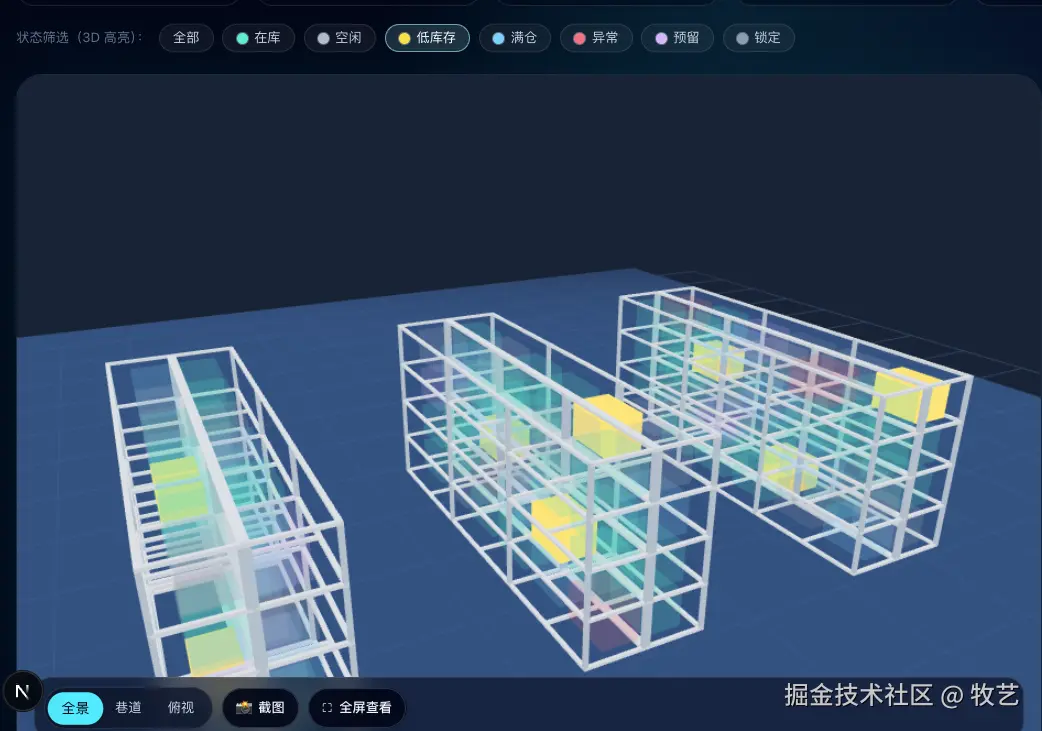

状态筛选：半透明压暗

统计栏可筛选「在库 / 低库存 / 异常」等，3D 侧需让匹配货位突出、其余退后。

踩坑：对整块 InstancedMesh 开 transparent: true 时，透明物体无法按实例排序，会出现「有的面半透明、有的面仍然实心」的斑驳现象。

解法：

匹配状态 ：继续用 InstancedMesh，不透明，略提亮
未匹配状态 ：改为每个货位独立 mesh ，opacity ≈ 0.22，depthWrite: false，由 Three.js 按物体排序混合

选中描边：流动线框且不侵占货位

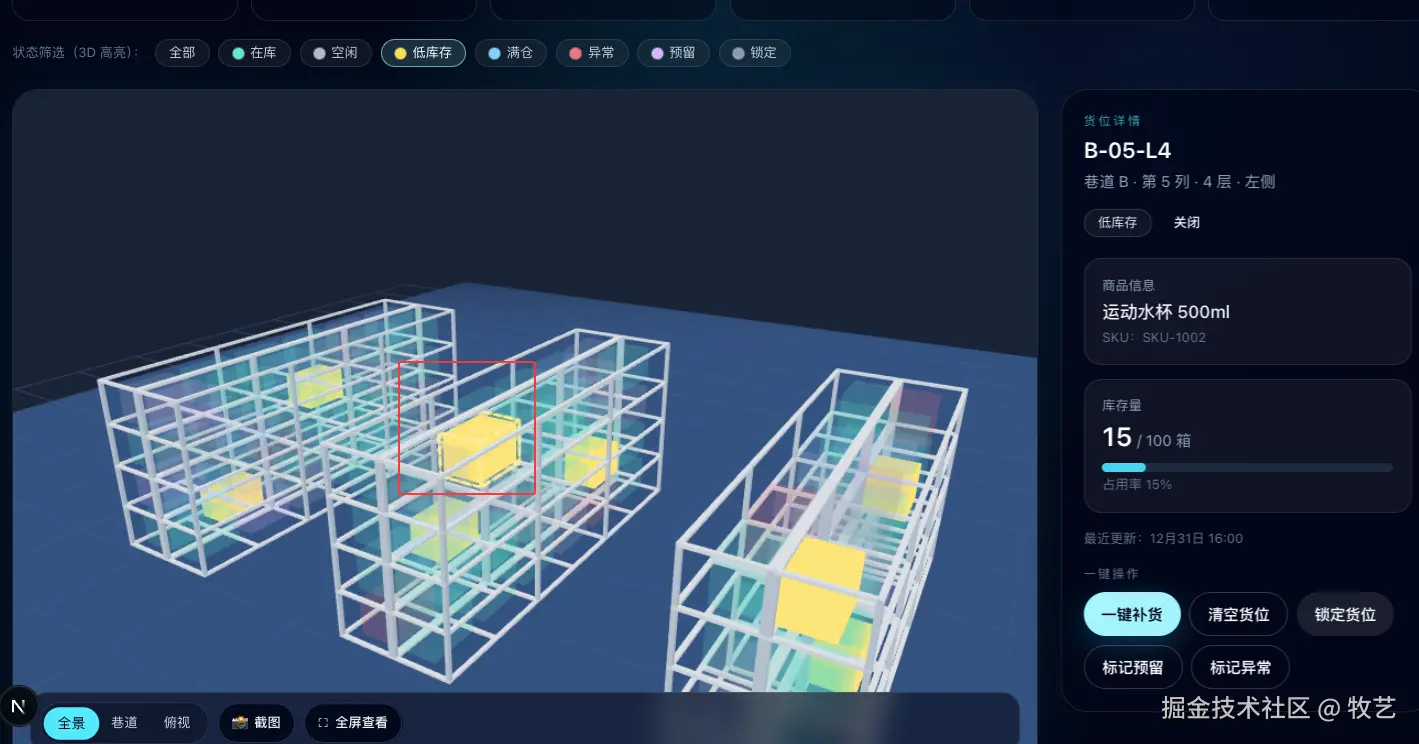

选中货位后，需要清晰的视觉反馈，但不能放大货位立方体（否则会挤占邻格空间）。

实现要点：

货位 mesh 保持原始 SLOT_FIT_RATIO 缩放
单独渲染 SelectedSlotOutline：LineSegments2 + LineMaterial（worldUnits: true）
线框几何比货位外扩约 0.045 世界单位，贴在箱体外侧
描边颜色跟随货位状态色（getSlotSelectionOutlineColors）
dashOffset 在 useFrame 中递增，形成流动虚线；材质引用放在 useRef，满足 React 19 react-hooks/immutability 规则

右侧面板与操作动画

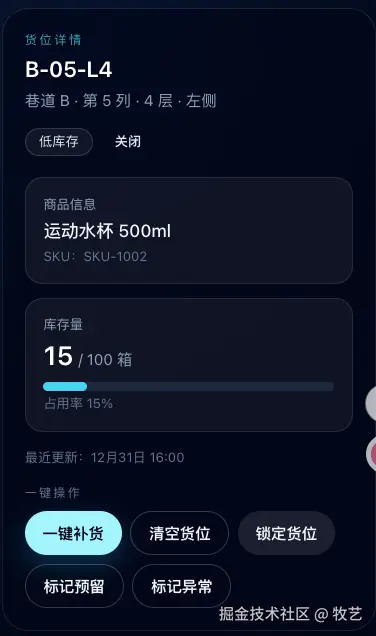

点击货位后，右侧 WarehouseSlotPanel 展示 SKU、库存进度条与操作按钮。操作通过 actionPulse 下发至 3D 层：

ts 复制代码

// warehouse-animations.ts
export function getActionVisual(action: SlotAction, progress: number) {
  switch (action) {
    case "restock":  return { scaleMul: 1 + sin * 0.22, yLift: ... }; // 弹跳
    case "clear":    return { scaleMul: 1 - sin * 0.35, ... };         // 收缩
    case "toggle-lock": return { shakeX: ... };                        // 抖动
    // ...
  }
}

3D 场景根据 actionPulse.slotId 在对应实例上叠加 scale / 位移，约 720ms 缓动结束。

多视角与工具栏

三种相机预设写死在 VIEW_CAMERA 常量中，切换 viewMode 时平滑插值相机位置：

模式	用途
`overview`	全景鸟瞰

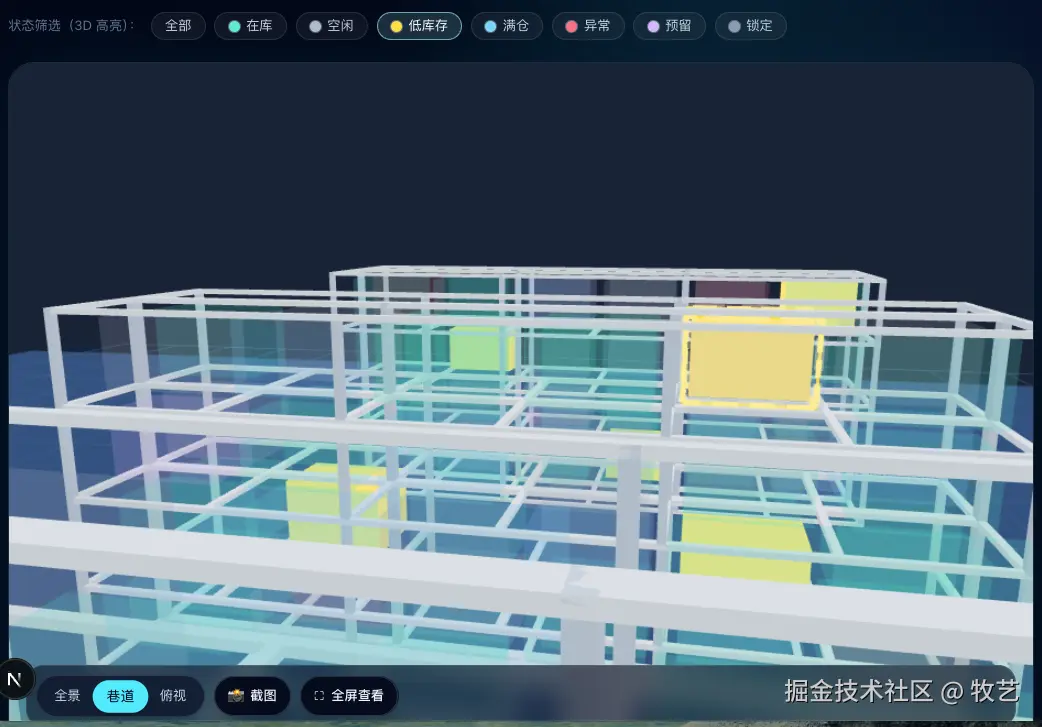

`aisle`	巷道透视

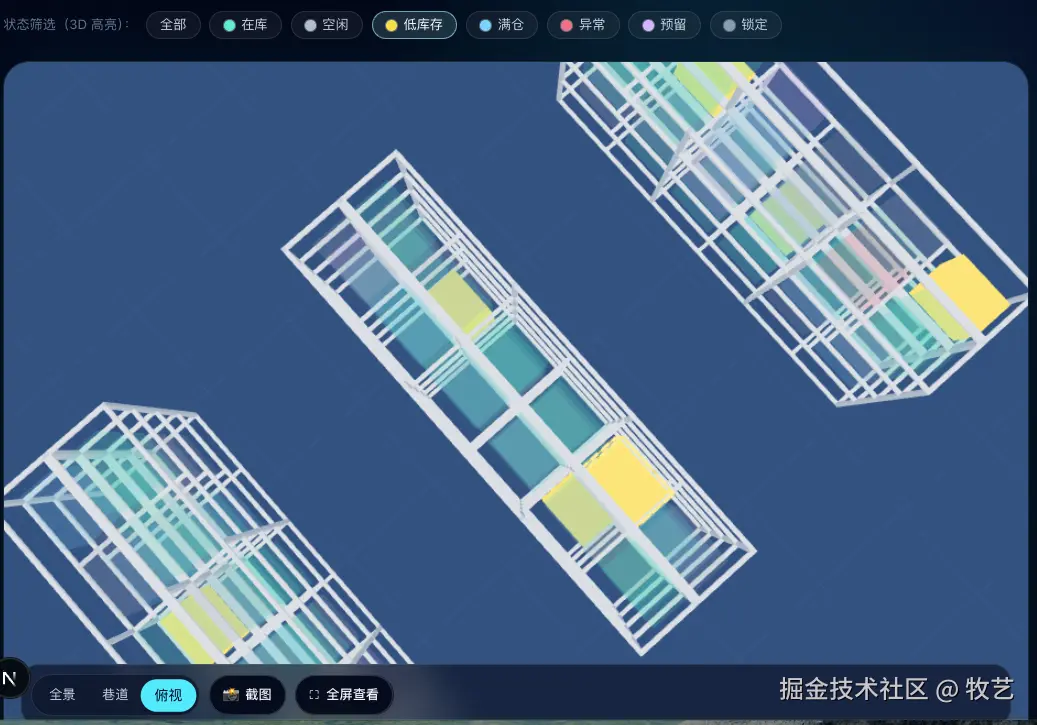

`top`	正俯视

另支持截图（gl.domElement.toBlob）与全屏（requestFullscreen）。

URL 深链

选中货位、视角、筛选条件同步到 query：

css 复制代码

/warehouse?slot=A-03-L2&view=aisle&filter=low

readWarehouseUrlState() 在 useEffect 中读取，避免 SSR hydration 不一致；useWarehouseUrlState 用 history.replaceState 写回，便于分享与书签。

接入真实 WMS

Mock 层在 warehouse-data.ts，替换入口清晰：

createWarehouseState() → GET /api/slots
applySlotAction() → 对应写接口（补货、移库、锁定）
可选 WebSocket 推送 slots 更新，驱动 3D 重绘

类型契约见 warehouse-types.ts 中的 WarehouseSlot / SlotStatus / SlotAction。

性能与工程化备忘

项	做法
渲染	`frameloop="demand"` + `dpr={1}`
矩阵更新	单 `useFrame`、复用 `Object3D` 临时变换
材质	按状态分组；筛选态未匹配改用独立 mesh
开发内存	Three 仅挂在 `/warehouse`；`NODE_OPTIONS=--max-old-space-size=2048`
CI	`pnpm lint` / `typecheck` / `build`；`docs/**` 从 ESLint 排除
部署	`pnpm build:pages` 导出至 `docs/`，GitHub Actions 自动更新 Pages

本地运行

bash 复制代码

git clone https://github.com/jiaxiantao/3d-express-warehouse.git
cd 3d-express-warehouse
pnpm install
pnpm dev
# http://localhost:3100/warehouse

总结

3D 仓储可视化的难点往往不在「画出一个立方体」，而在：

布局单一数据源，避免货架与货位各算各的坐标
144 货位的绘制策略（InstancedMesh 分组 + 透明筛选时的 per-mesh 降级）
选中与筛选的视觉语言（外扩线框、状态色描边、不放大货位本体）
React 与 WebGL 的生命周期协作（dynamic import、demand 渲染、hooks 与可变材质）

如果你在做 WMS 大屏、园区参观演示或物流教学项目，欢迎 Star、提 Issue 或基于 MIT 协议二次开发。
