在高速数字电路设计中，信号完整性（Signal Integrity, SI）是工程师必须面对的核心挑战之一。当我们设计一个时钟信号、SPI总线或任何高频数字接口时，经常会在芯片的输出引脚串联一颗22Ω或33Ω的电阻。这个电阻的作用是什么？阻值又该如何确定？答案的核心，就在于芯片的输出阻抗 与传输线特性阻抗的匹配。本文将详细解读如何从芯片的数据手册（Datasheet）中挖掘出输出阻抗这一关键参数，并以此为基础，计算出匹配50Ω传输系统所需的串联电阻值。
一、什么是芯片的输出阻抗？
1.1 输出阻抗的本质
数字逻辑芯片（如74系列逻辑门、MCU、FPGA）的输出级通常采用推挽（Push-Pull）结构 ------由一个上拉PMOS管和一个下拉NMOS管组成。这两个MOS管在导通时并非理想导体，而是存在一定的导通电阻（On-Resistance）。这个导通电阻，就是我们所说的芯片的输出阻抗（Output Impedance / Source Impedance）-。
需要特别强调的是，芯片的输出阻抗不是一个固定不变的电阻值 。它会随着供电电压（VCC）、负载电流、温度以及制造工艺的离散性而动态变化。因此，数据手册中通常不会直接给出"输出阻抗=XXΩ"这样的参数，而是通过其他电气特性来间接表征。
1.2 为什么数据手册不直接标输出阻抗？
原因主要有两点：
-
阻抗是动态的：输出阻抗随工作条件变化，无法用一个单一数值概括。
-
测试方法不统一：不同厂商对输出阻抗的定义和测试方法可能存在差异。
因此，我们需要从数据手册的电气特性表（Electrical Characteristics） 中自行推导。
二、如何从数据手册计算输出阻抗
2.1 核心公式
从数据手册计算输出阻抗，依据的是最基本的欧姆定律。我们需要找到以下两组参数：
-
输出低电平（VOL）与低电平输出电流（IOL） ：用于计算低电平输出阻抗（ZOL）
-
输出高电平（VOH）与高电平输出电流（IOH） ：用于计算高电平输出阻抗（ZOH）
计算公式如下
注意：IOH在数据手册中通常标为负值（表示电流从芯片流出），计算时取绝对值即可。
2.2 重要概念：最坏值与典型值
数据手册中给出的VOL和VOH通常是最坏情况下的极限值 （最大值或最小值），涵盖了工艺偏差和全温度范围（-40°C ~ 125°C）。因此，用这些极限值计算出的输出阻抗是最坏情况下的最大阻抗。
TI官方工程师在多个场合确认：实际芯片的典型输出阻抗通常约为最坏值的一半。例如，如果计算出最坏情况阻抗为45Ω，那么典型阻抗大约在22Ω左右。
三、实战案例：SN74AHCT1G08 与 SN74LVC1G08
下面以两款常用的单路与门芯片为例，完整演示计算过程。
3.1 SN74AHCT1G08 的输出阻抗
从TI数据手册（SCLS315）的电气特性表中可以找到以下数据（VCC = 4.5V, TA = 25°C）、
低电平输出阻抗（最坏情况） ：
高电平输出阻抗（最坏情况） ：
典型值估算 ：低电平典型阻抗 ≈ 45Ω / 2 ≈ 22.5Ω ；高电平典型阻抗 ≈ 70Ω / 2 ≈ 35Ω。
3.2 SN74LVC1G08 的输出阻抗
LVC系列是低压CMOS逻辑家族，驱动能力更强。根据TI官方E2E论坛的讨论，在VCC = 3.3V条件下：
低电平输出阻抗（最坏情况） ：
高电平输出阻抗（最坏情况） ：
这里VOH最小值3.8V甚至高于VCC=3.3V？实际上，数据手册中的VOH是在特定测试条件下的保证值，当VCC=3.3V时，典型VOH约为2.6V左右，压降约为0.7V：
典型值 ：低电平约 8.5Ω ，高电平约 11Ω

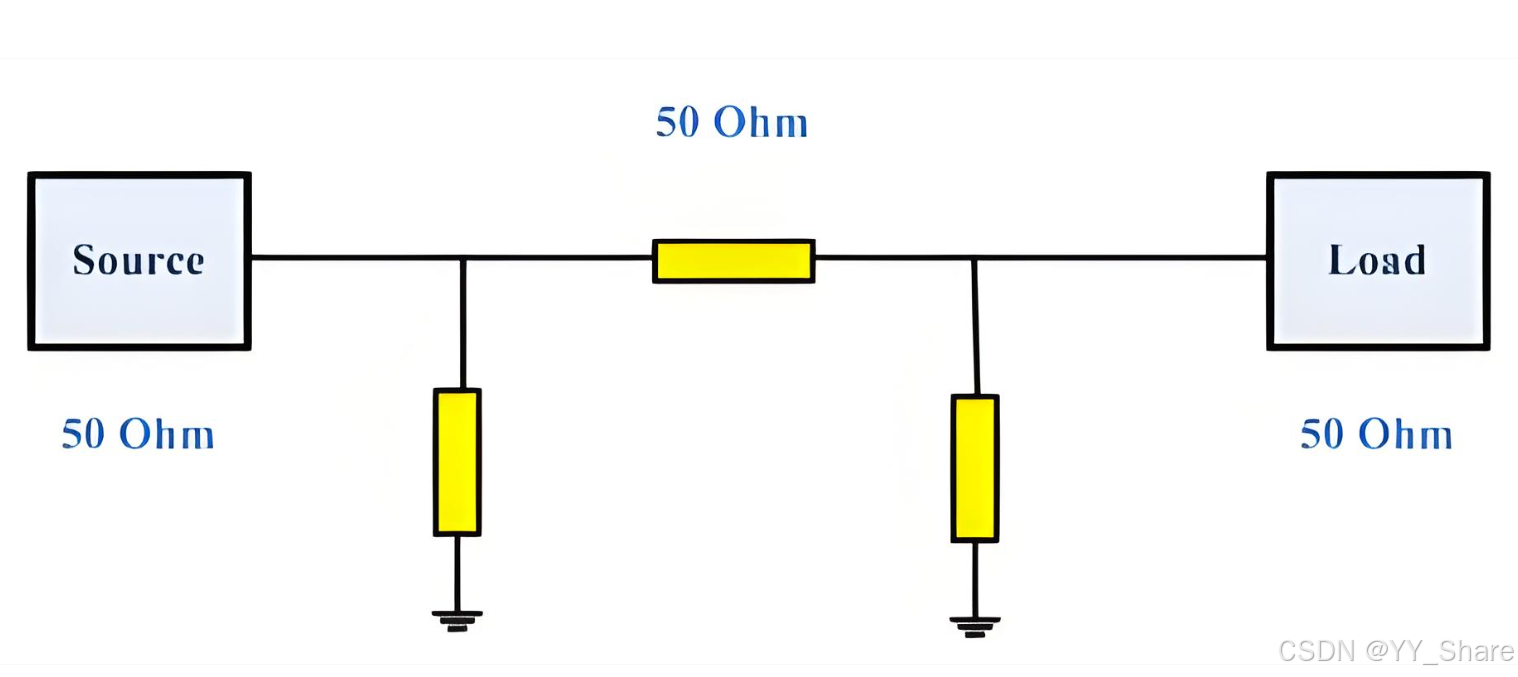

四、源端串联匹配：如何匹配50Ω传输线
4.1 为什么要匹配？
当数字信号沿着PCB走线传输时，如果驱动源的输出阻抗（ZS）与传输线的特性阻抗（Z0）不匹配，信号会在阻抗不连续点发生反射，导致过冲、下冲和振铃，严重时会影响系统可靠性。
源端串联匹配（Series Termination）是最常用的解决方案之一：在芯片输出引脚串联一颗电阻，使驱动源的总输出阻抗等于传输线的特性阻抗-。
匹配公式非常简单-：
Rseries=Z0−ZdriverRseries=Z0−Zdriver
其中，Z0是传输线特性阻抗（常见值为50Ω），Zdriver是芯片的输出阻抗。
4.2 以SN74AHCT1G08为例计算串联电阻
假设我们使用SN74AHCT1G08驱动一条50Ω特性阻抗的PCB走线：
-
使用典型阻抗计算 ：Zdriver ≈ 22.5Ω（低电平）~ 35Ω（高电平）。为了平衡高低电平的匹配效果，通常取平均值或高电平值。Rseries = 50Ω - 30Ω ≈ 20Ω。
-
使用最坏情况阻抗计算 ：Zdriver最大可达70Ω（高电平最坏情况）。此时Rseries = 50Ω - 70Ω = -20Ω，这意味着即使不串联任何电阻，输出阻抗已经超过了50Ω。
这就是为什么实际工程中，我们通常基于典型值而非最坏值 来进行阻抗匹配设计。同时，这也解释了为什么SN74AHCT1G08在实际电路中经常串联33Ω左右的电阻------33Ω + 22Ω ≈ 55Ω，已经非常接近50Ω的目标。
4.3 以SN74LVC1G08为例
对于SN74LVC1G08，典型输出阻抗约为10Ω：
Rseries=50Ω−10Ω=40ΩRseries=50Ω−10Ω=40Ω
实际应用中，33Ω 或39Ω都是常见的选择。如果串联39Ω，总阻抗约为49Ω，匹配效果良好。
4.4 为什么是22Ω或33Ω？
在工程实践中，22Ω和33Ω是最常见的串联电阻值，原因如下：
-
许多CMOS逻辑芯片的典型输出阻抗在15Ω~30Ω之间-。
-
22Ω + 20~30Ω ≈ 42~52Ω，33Ω + 15~20Ω ≈ 48~53Ω，都能较好地匹配50Ω系统。
-
这些是标准电阻值，容易获得且成本低廉。
五、实际设计中的注意事项
5.1 最坏情况分析与典型值设计的取舍
这是一个经典的工程权衡问题：
-
典型值设计：适用于信号完整性仿真和常规工作条件，能获得较好的信号质量。
-
最坏情况分析：用于确保系统在全温度范围、全电压范围内仍能正常工作（如保证接收端的VIH/VIL裕量）。
TI官方建议：设计系统时最好按最坏情况值来设计，但如果只是想了解芯片的"典型表现"，则典型值更有用。
5.2 串联电阻的PCB布局
串联电阻必须紧靠驱动芯片的输出引脚放置-。如果电阻离芯片太远，芯片输出引脚到电阻之间的那段走线仍然存在阻抗不连续，会削弱匹配效果-。
5.3 电阻的精度与功率
-
精度：5%精度的电阻通常就足够了，1%精度更佳。
-
功率：数字信号通常为电压信号，电流很小（mA级别），0603或0402封装的电阻功率完全足够。
5.4 输出阻抗与负载电容的关系
输出阻抗和负载电容（CL）共同决定了信号的上升/下降时间。较大的输出阻抗会减缓边沿速率，有助于减少EMI，但过大的阻抗可能导致时序违规。这是一个需要综合权衡的设计点。
六、总结
| 步骤 | 操作 | 关键点 |
|---|---|---|
| 1 | 查找数据手册电气特性表 | 找到VOL、VOH、IOL、IOH |
| 2 | 计算最坏情况输出阻抗 | ZOL = VOL/IOL，ZOH = (VCC-VOH)/IOH |
| 3 | 估算典型输出阻抗 | 约为最坏值的一半 |
| 4 | 计算串联电阻 | Rseries = Z0 - Zdriver（典型值） |
| 5 | PCB布局 | 串联电阻紧靠芯片输出引脚 |
芯片的输出阻抗是信号完整性设计的基础参数之一。虽然数据手册不会直接给出这个数值，但只要掌握了从VOL/VOH和IOL/IOH推导的方法，就能准确估算出芯片的驱动能力，并据此计算出匹配50Ω传输系统所需的串联电阻值。
在实际工程中，先基于典型值计算得到一个初始阻值，然后在PCB上预留电阻位，通过示波器实测波形来微调，是最为稳妥的设计流程。毕竟，理论计算给我们的是起点，而示波器上的完美波形才是终点。
