本来是打算把整个内存分配两大块：【连续分配】+【离散分配】一起写完笔记，但是发现【离散分配】复杂到离谱，只能分开写了，本章节是《连续分配》

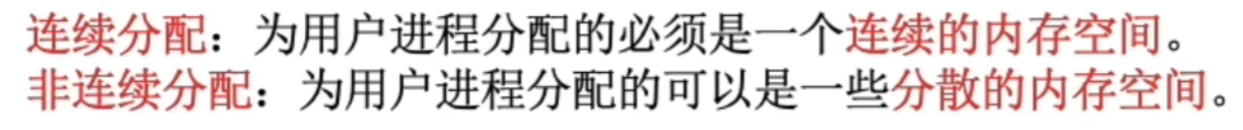

一、离散分配（非连续分配）概念

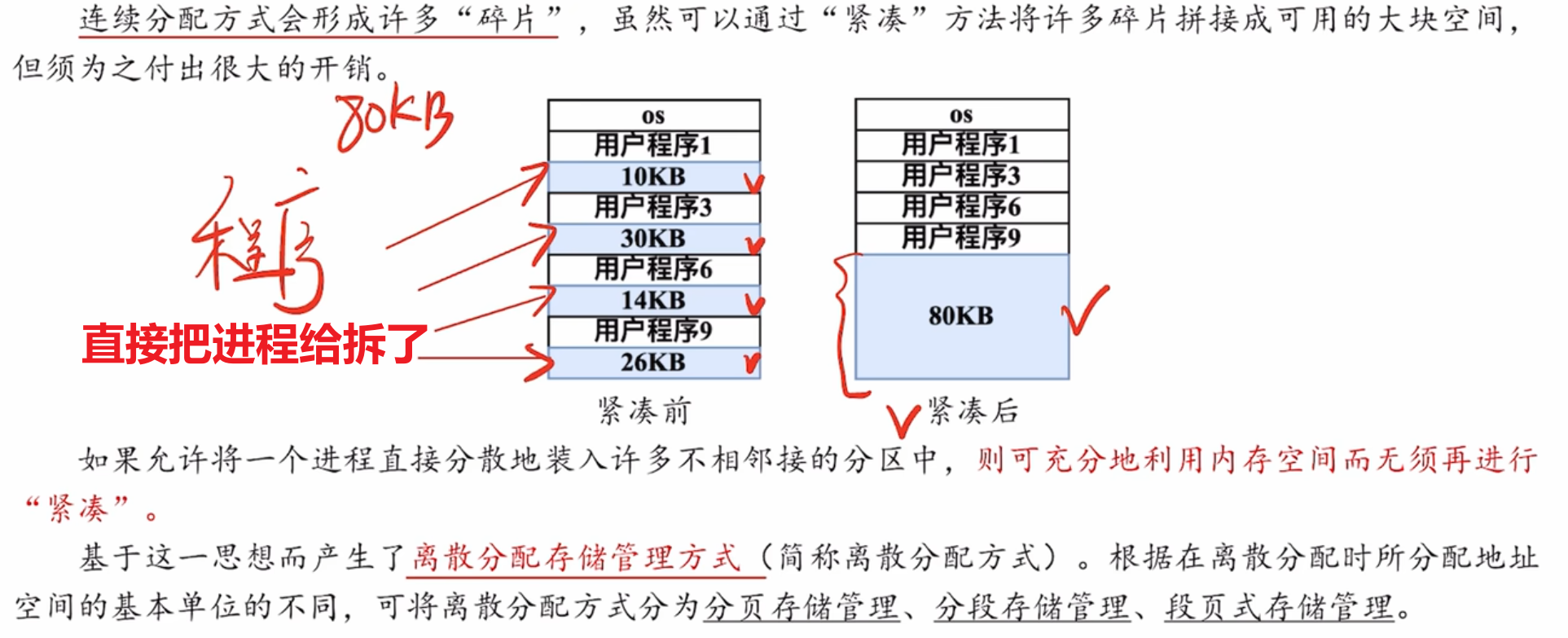

1、为何要有离散分配？

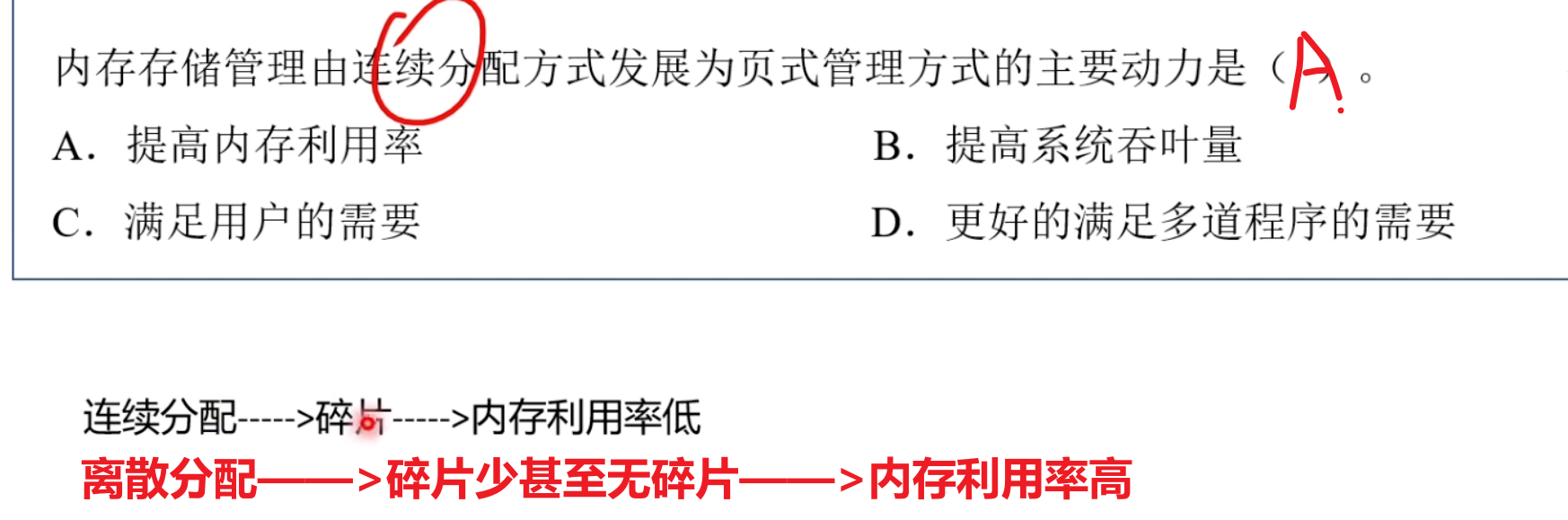

说人话：因为【整块连续的进程】装入内存，肯定会有碎片。要利用这些碎片空间，那就把【进程拆分成不连续的小块】，离散分配内存
二、【分页】分配

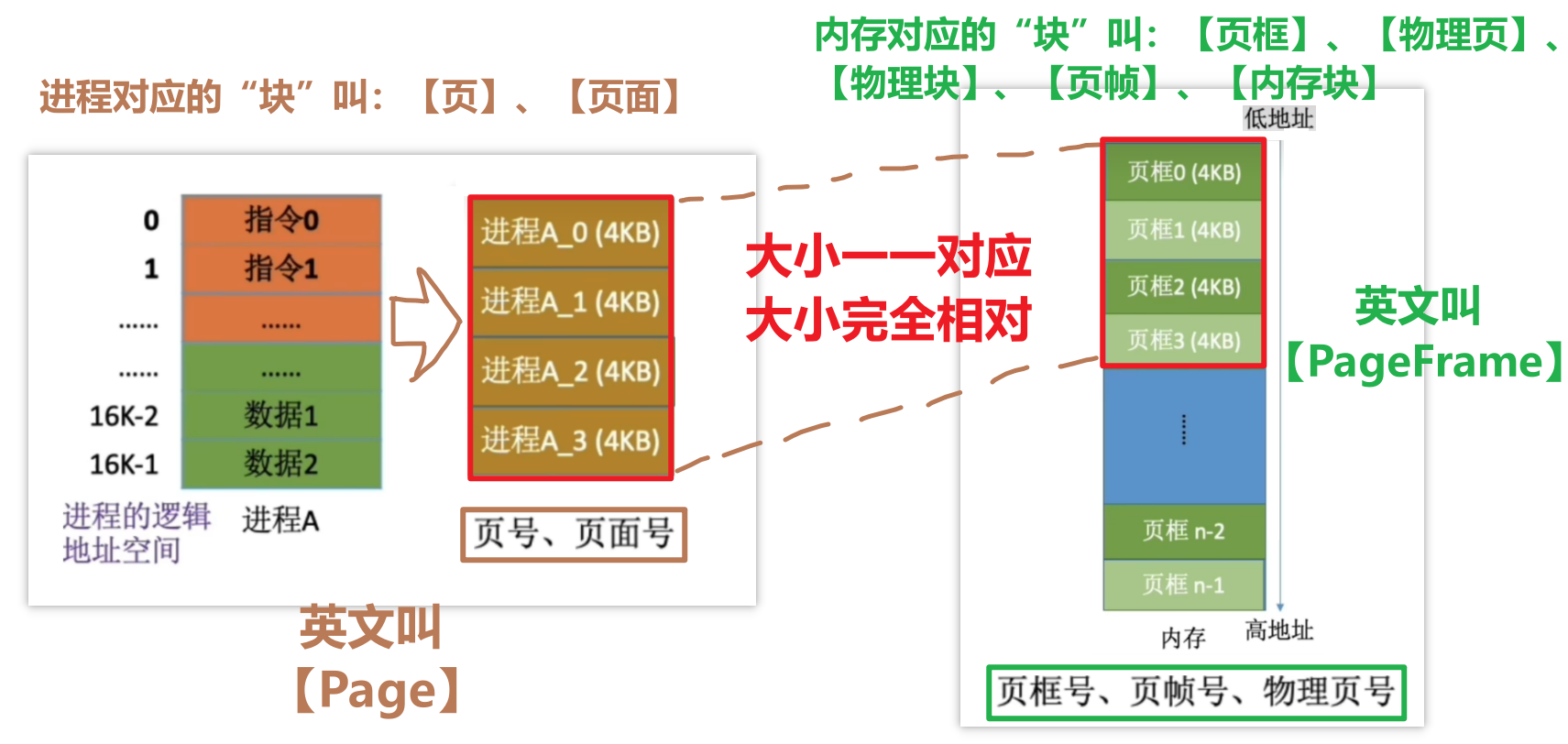

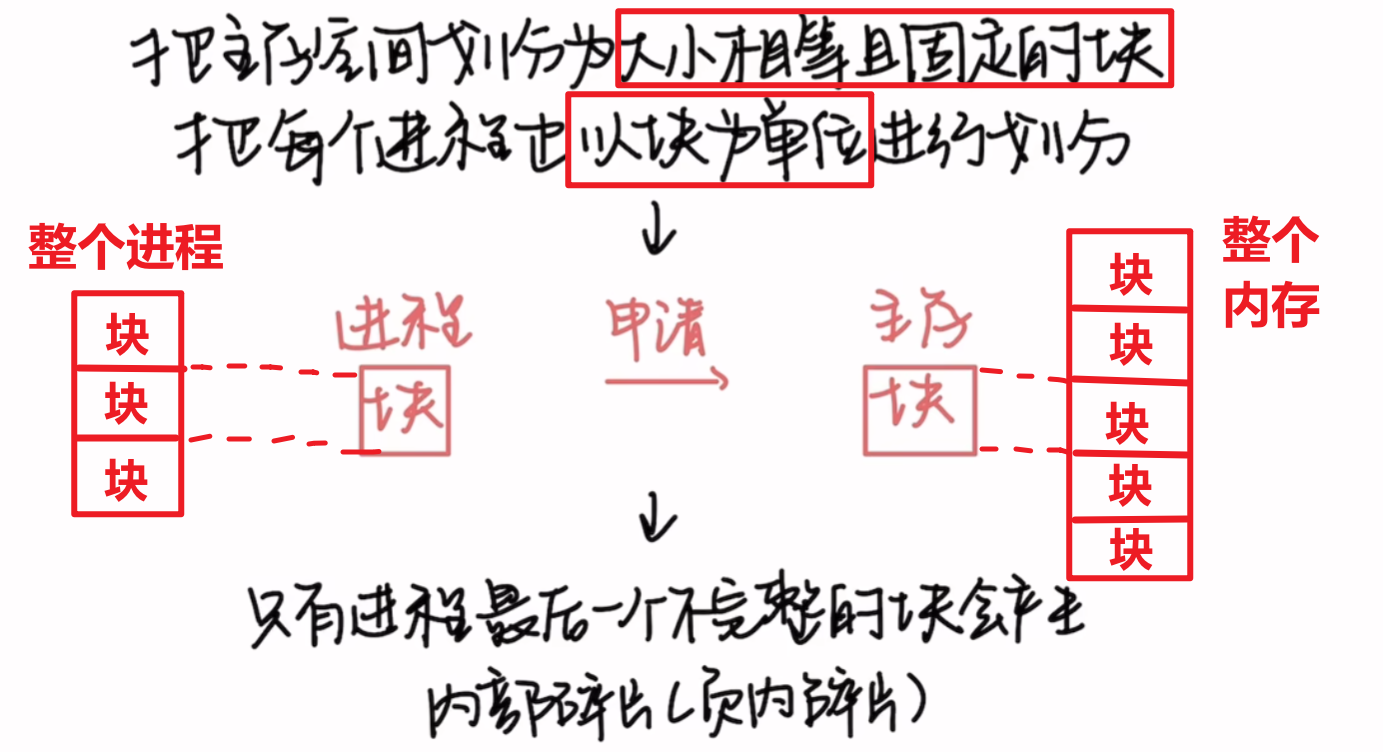

1、分页的概念
- 首先：进程全拆成以【块】为单位，内存也拆成以【块】为单位，它两的块大小固定且一样，有一一映射对应关系
- 另外注意，关于这个【块】，进程和内存它两有专有名字的区分：
- 【进程】的分配的单位叫【页】、【页面】、【Page】
- 对应每个块的编号叫：【页号】、【页面号】
- 【内存】的分配的单位叫【页框】、【页帧】、【物理页】、【物理块】、【内存块】、【PageFrame】
- 对应每个块的编号叫：【页框号】、【页帧号】、【物理页号】
- 【另外 注意地址单位】
- 在这些分页分配的地址中，【页面（进程块）】、【页框（内存块）】的大小单位是按【字节B】为最小单位，注意区分【字节B ≠ 比特位b (bit)】

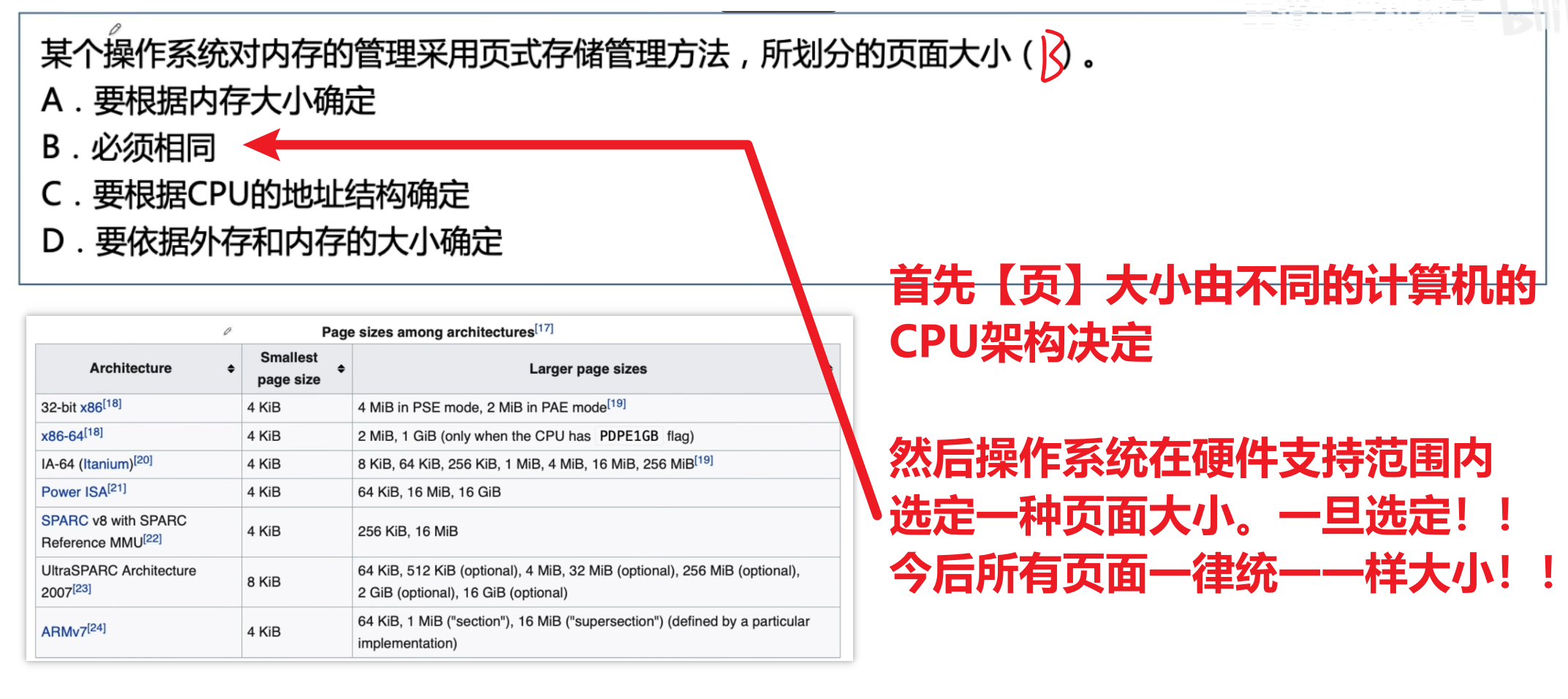

- 然后【页】的大小是固定统一的，OS一旦确定后全部页面一样大小！！

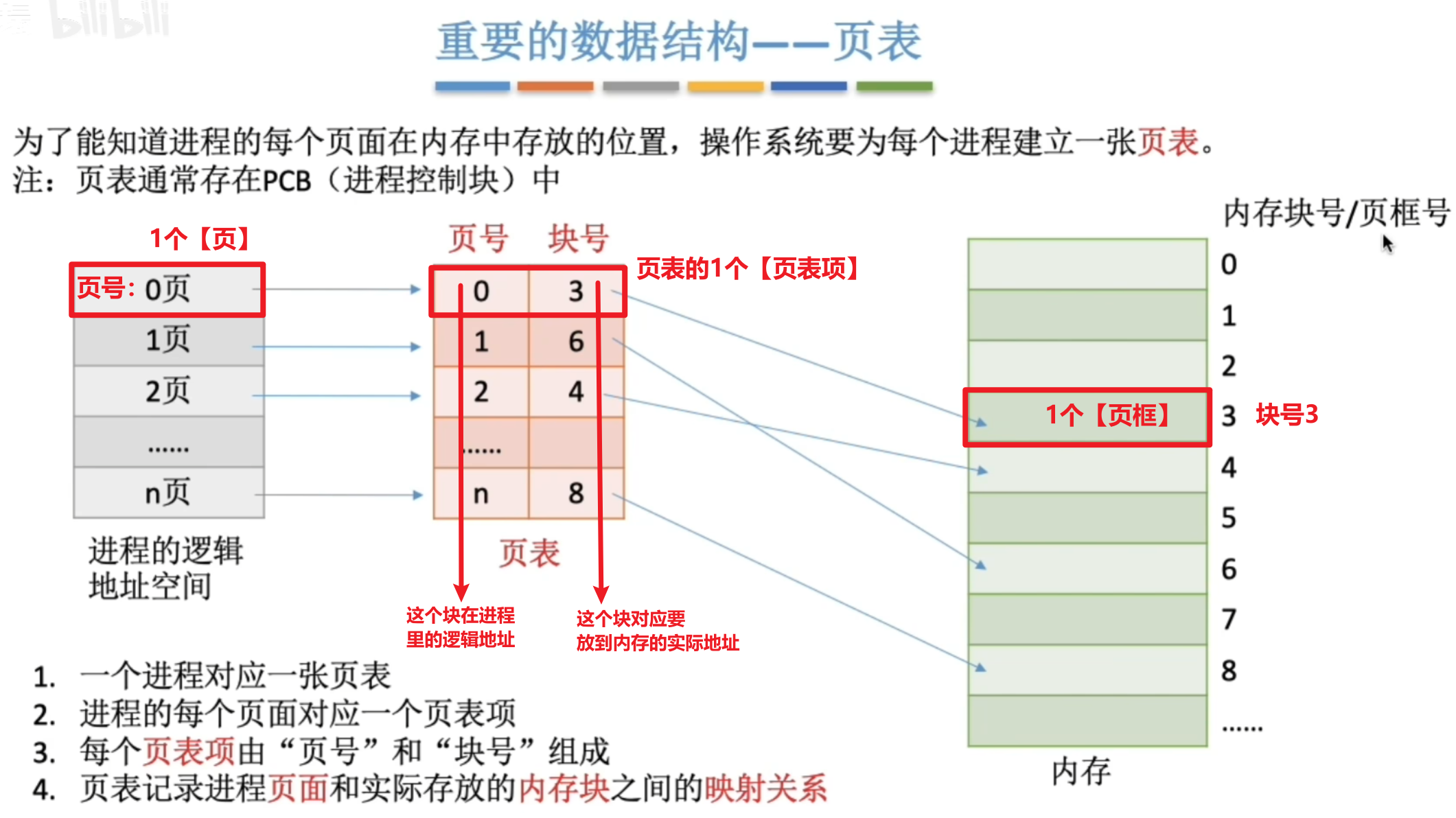

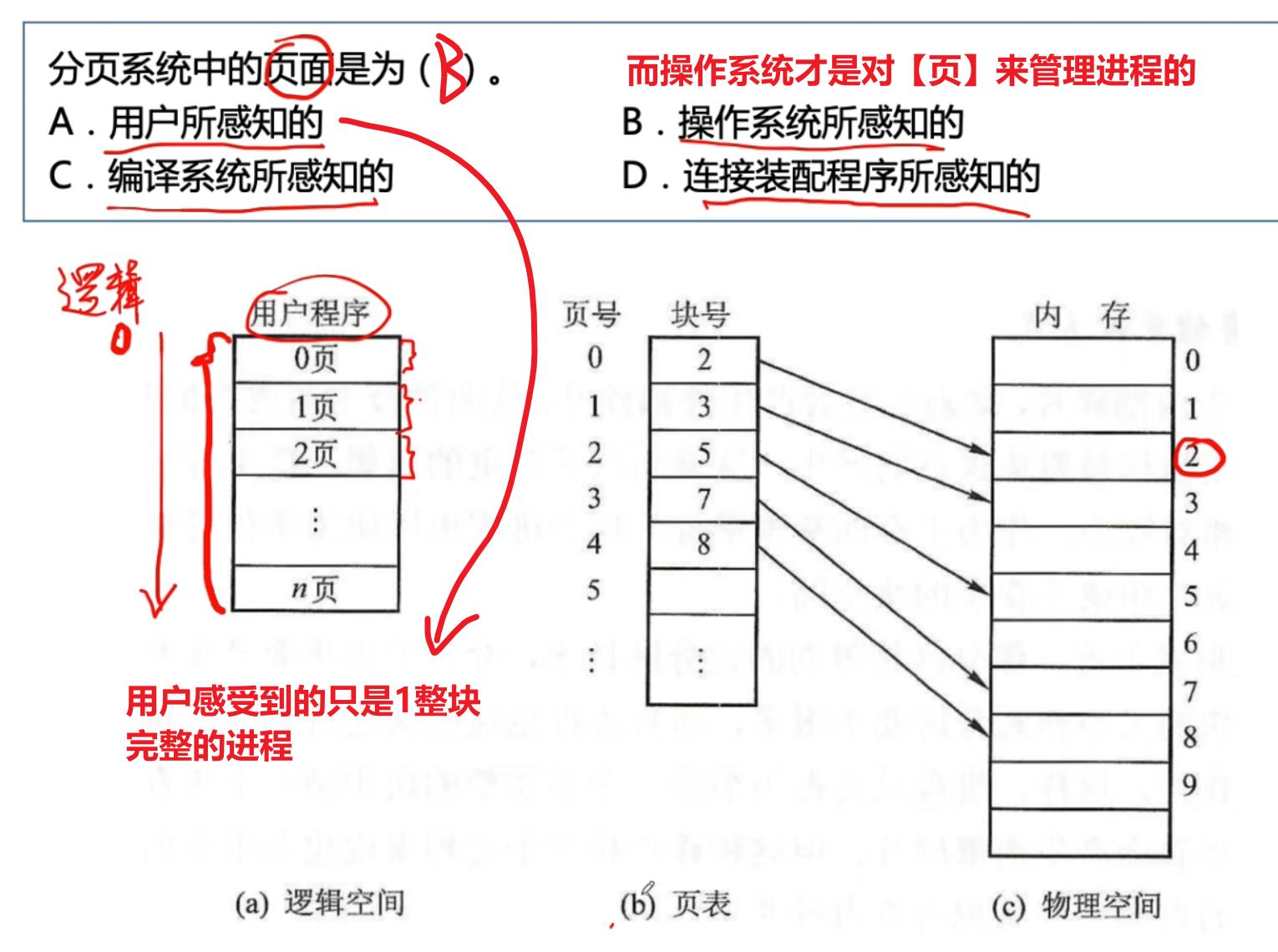

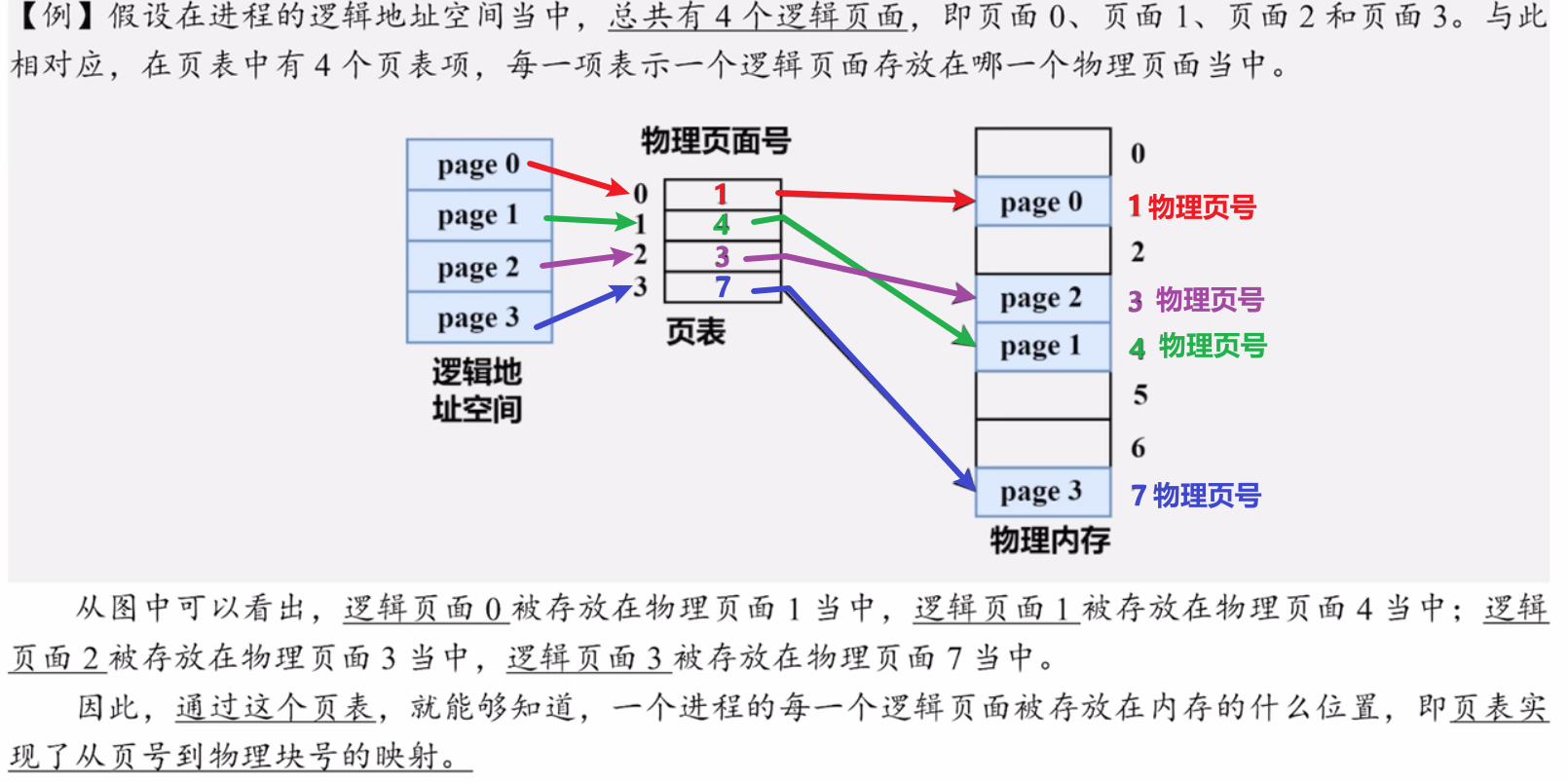

2、映射关系数据结构【页表】
那么这两个块要怎么映射对应？

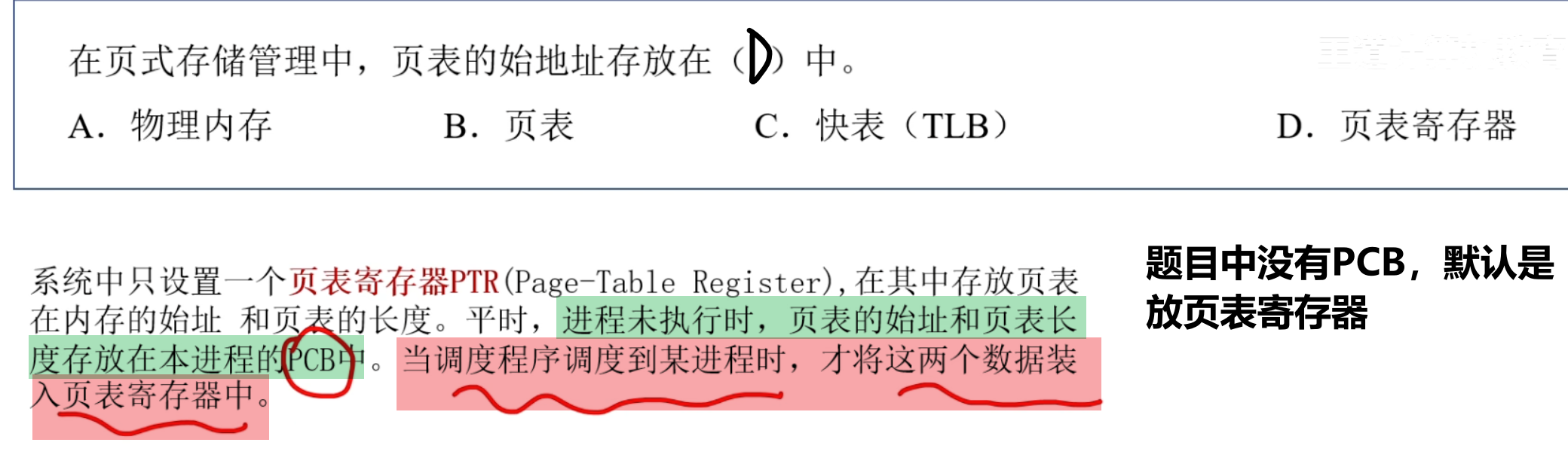

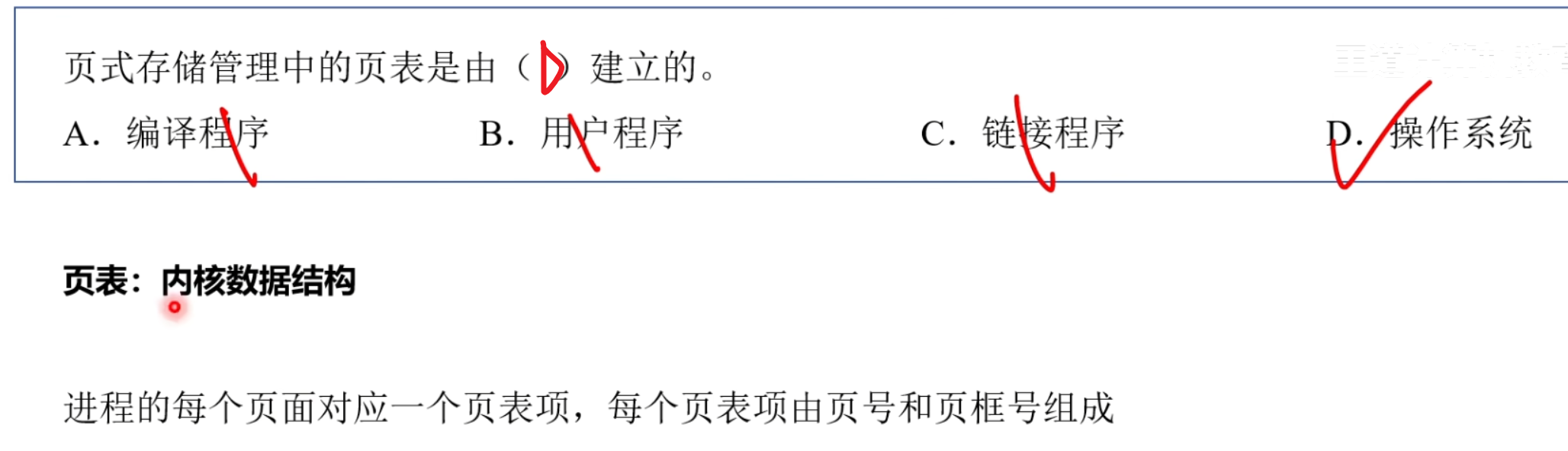

进程的【页面的逻辑地址】转化成内存里【页框的物理实际地址】的映射关系，被记录保存在【页表】这个数据结构里。而【页表】保存在【内核空间的PCB中】
这里我需要强调**【页】** 和**【页表里的页表项】**，不然后面会乱：
- 【页表】一整块存放，他不会拆开！！！！
- 所以【页表】里的【页表项】是连续存放的！！！
- 【页】是把一个进程拆开的【各个块】
- 所以【页】会拆散存放，不要搞混了！！！
；
；

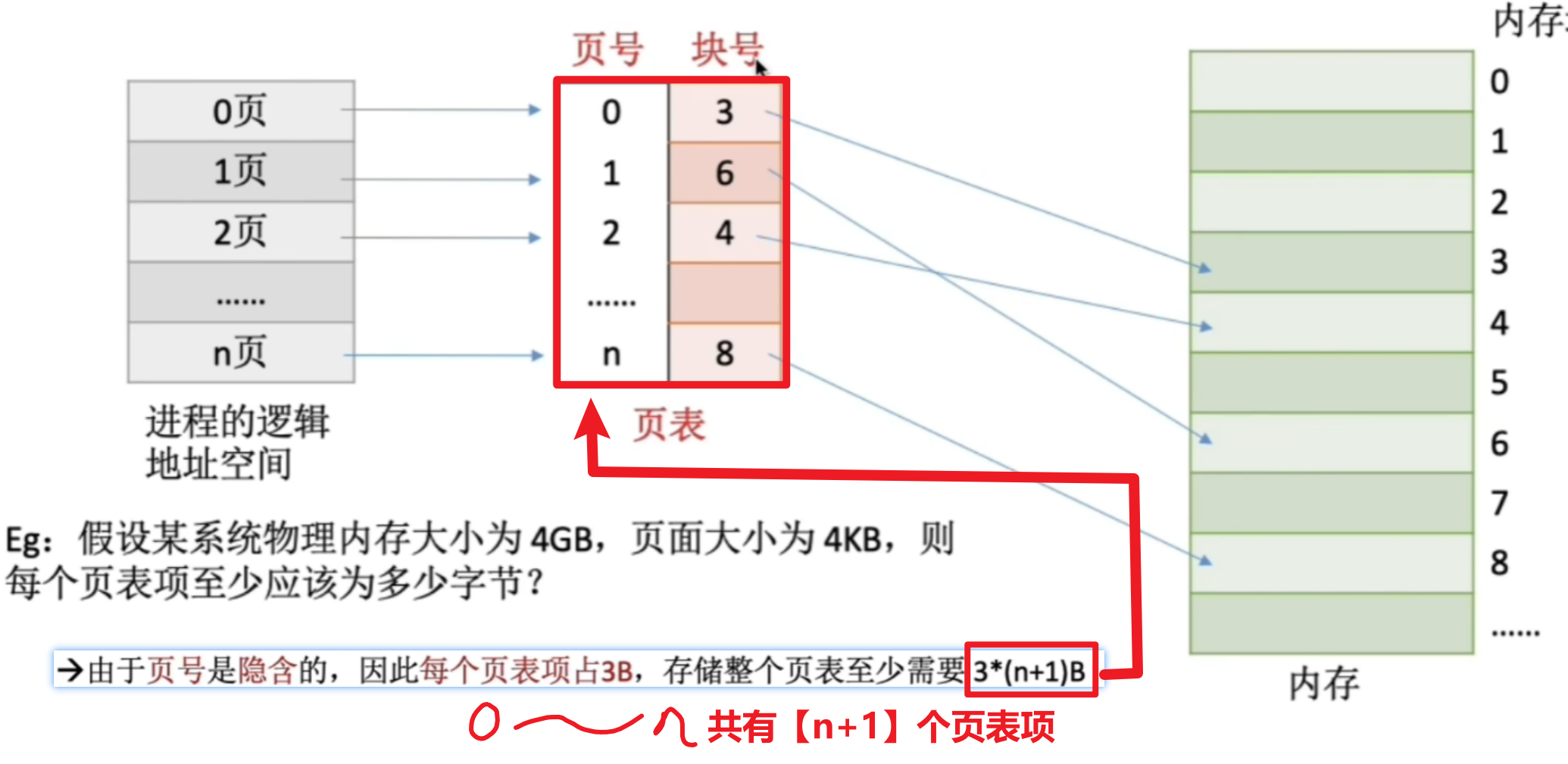

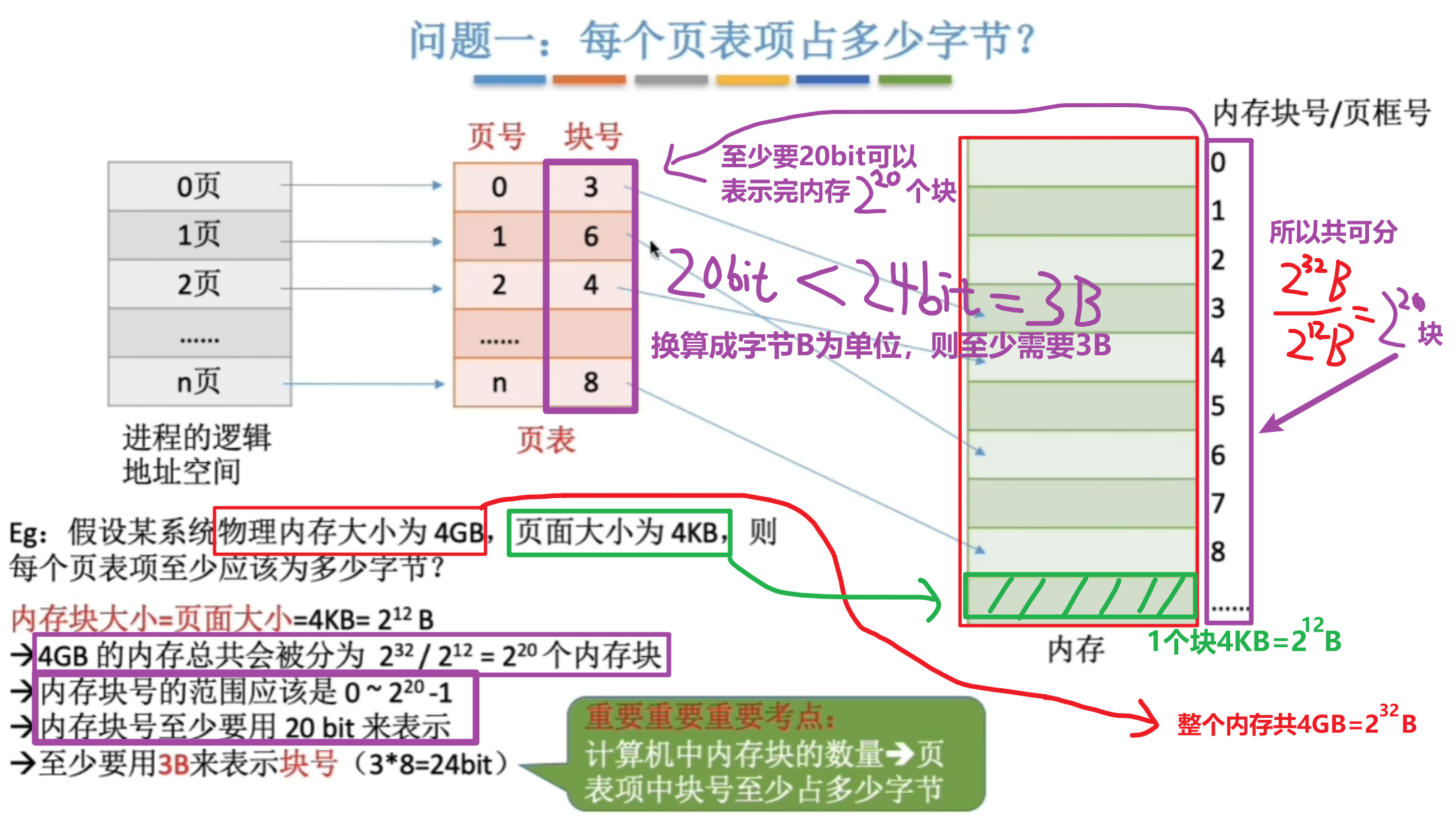

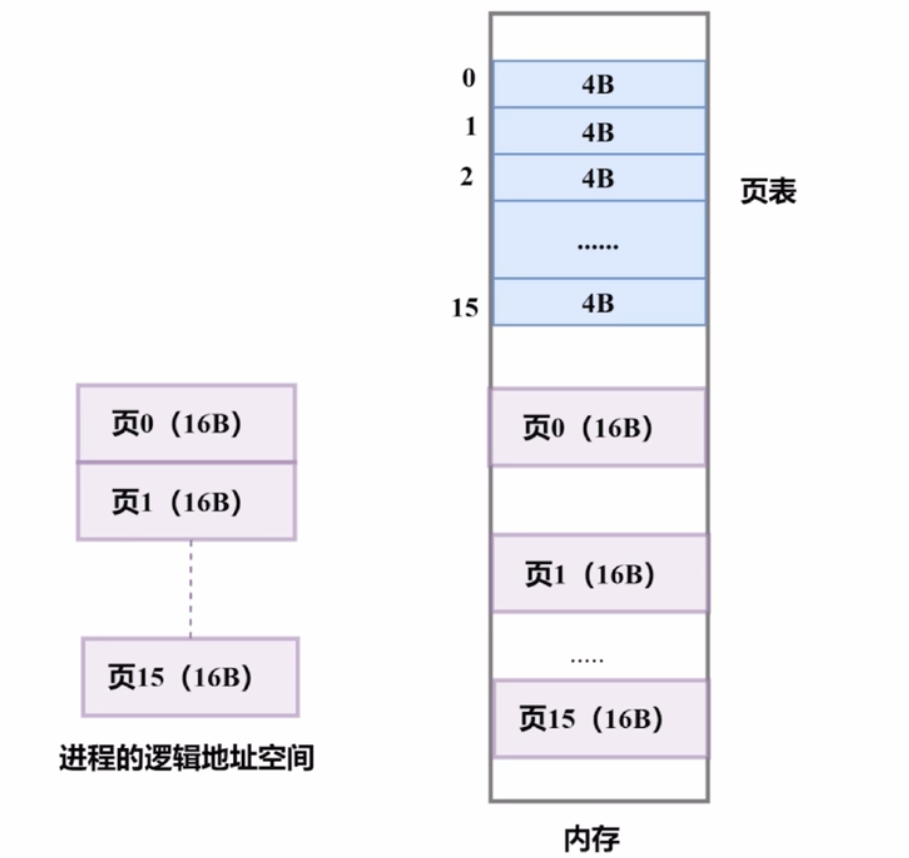

【计算页表项大小】
一般题目就是给出【内存总容量：M】和【页 或 页框大小（两者相等）：N】
- 【页、页框要多少位地址】 ：**【2^x = N】，则需要【x位】**二进制来表示N个地址
- 【内存可以分配几个页框】 ：1个页大小为N，则可分配【M / N】个页框
- 那么**【块号需要多少位地址】** ：页表要记录【M / N】个页框
- 那么自然页面也得有【M / N】个页表项，也得有【M / N个块号】
- 【2^k】=【M / N】，则需要【k位】 二进制来表示【M / N】个页框号
- 然后由于【页号】是隐含的，就像数组【a9】，你无需存储这个9下标
- 所以**【1个页表项】只用存储【块号】：假设1块是【kB】**
- 整个页表若从【0~n】，则有【n+1】个页表项
- 也就是**【k * (n+1)B】**
；
；

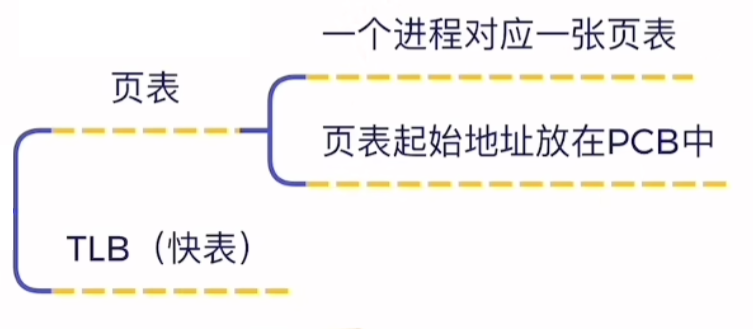

【快表（页表的副本）】
- 【页表（慢表）】存储在【内存】，访问内存虽然比访问外存快，但是也相对较慢

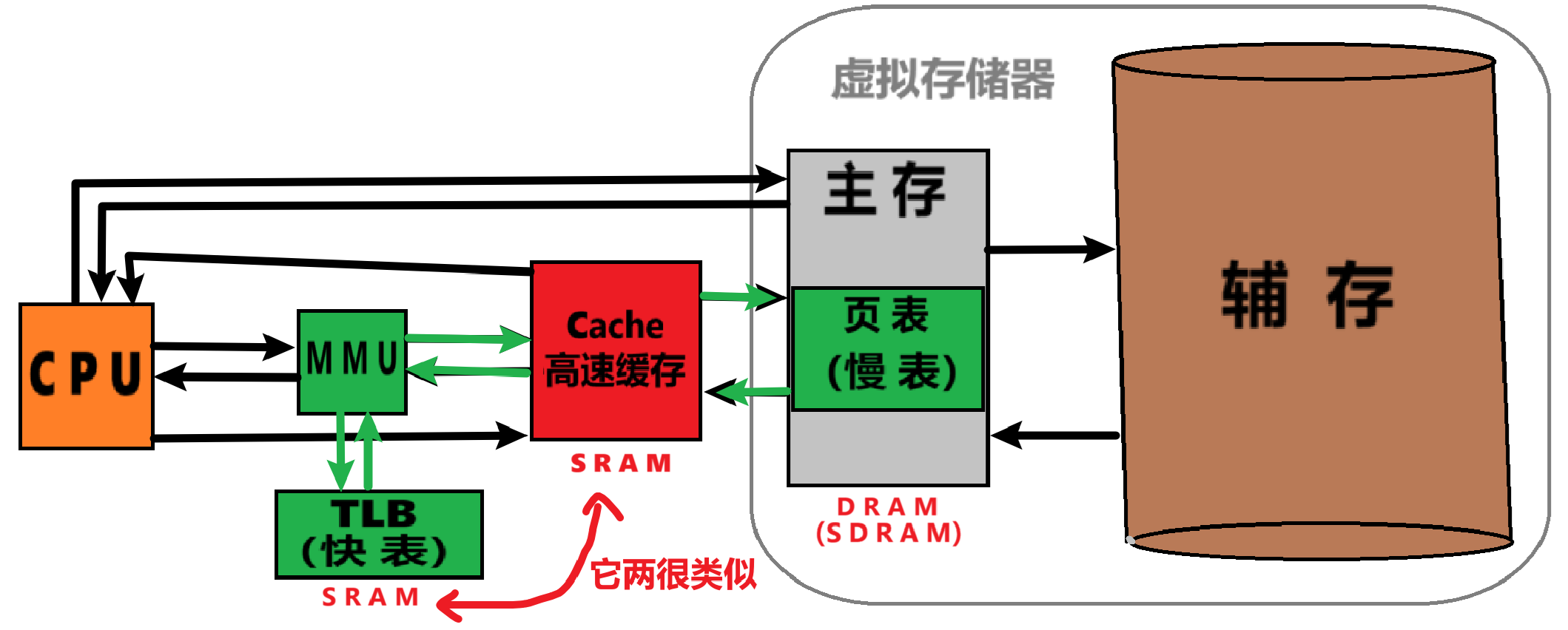

- 【快表】存储在【高速缓存】，它可以复制页表的内容，代替页表加快地址查询速度
- 【页表】是 "页表的优化"、"页表的副本"
- 更多【快表】具体内容在《计组》笔记：考研408《计算机组成原理》复习笔记，第三章(7)------虚拟存储器_tlb表项408-CSDN博客
3、【逻辑地址结构】
1） 注意【页】和【页内地址】区别：

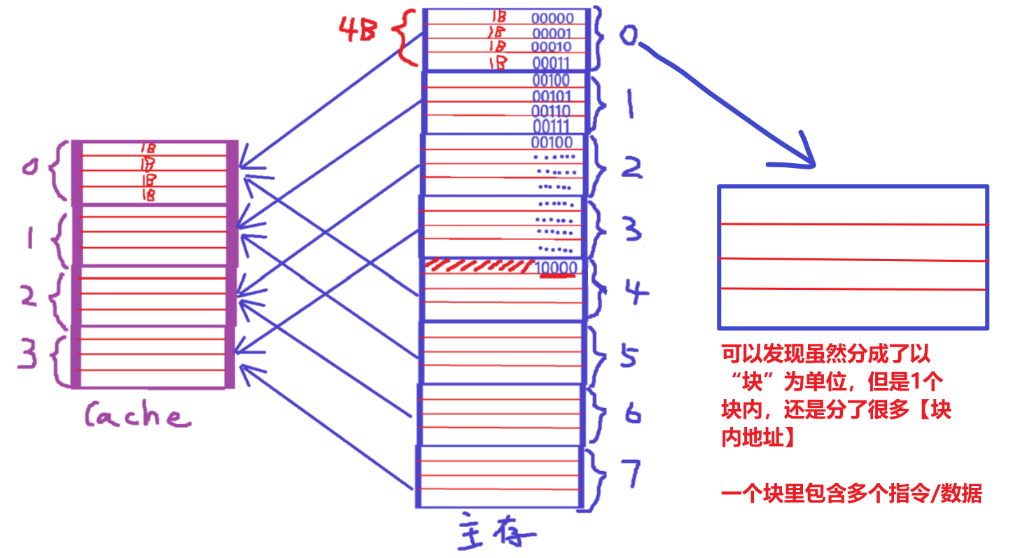

计算机组成原理《第三章(6)------Cache》学过：【块】和【块内地址】考研408《计算机组成原理》复习笔记，第三章(6)------Cache（超级重点！！！）_408cache-CSDN博客
- 而其中的细节跟内存和进程的差不多
- 一定要弄清楚**【1个进程的各个"整块页"可以离散存放】** ，但是**【"1个页"里面的内容是连续存放的】**
- 注意：我引入《机组：cache和主存》地址转换是为了解释清楚这里【进程和主存】分区映射的特点，实际上【cache映射的 "块"】和【内存分配的 "页"】是完全不一样的
- 前者为了存取数据快速而容量小，后者为了存够多进程数据而容量较大

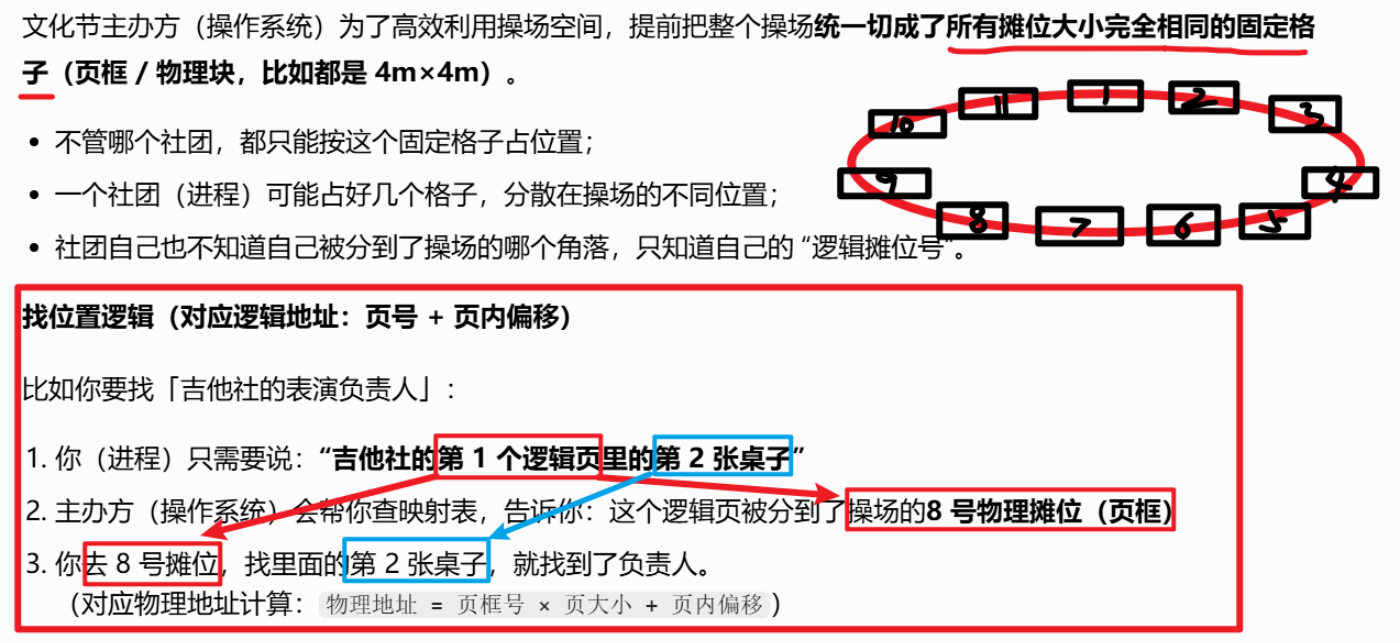

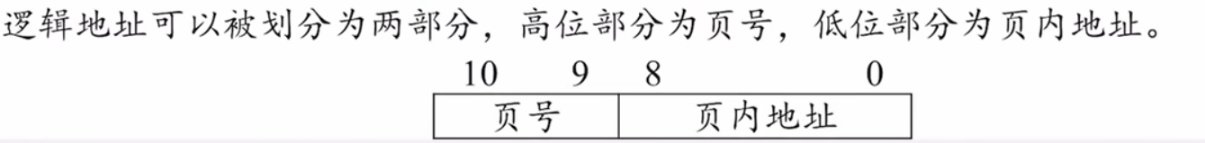

2）【逻辑地址】的组成表达
这里提示，关于页号、页内偏移量的理解因人而异，我个人很讨厌用【页内偏移量】，所以我建议用【页内地址】、【页框内地址】来代替，会更方便理解。
就是：【页号】+【页内地址（页内偏移量）】
- 【页号】代表【这个页是进程里第几块】
- 【页内偏移量】代表【一个页内的具体一个位置】，【相对于这个页内的地址】 （比如下图蓝色的部分，也可以叫**【页内地址】、【页框内地址】**）
3）【逻辑地址的结构】和【页表项】关系
【逻辑地址】和前面刚学的【页表项】有什么关系？

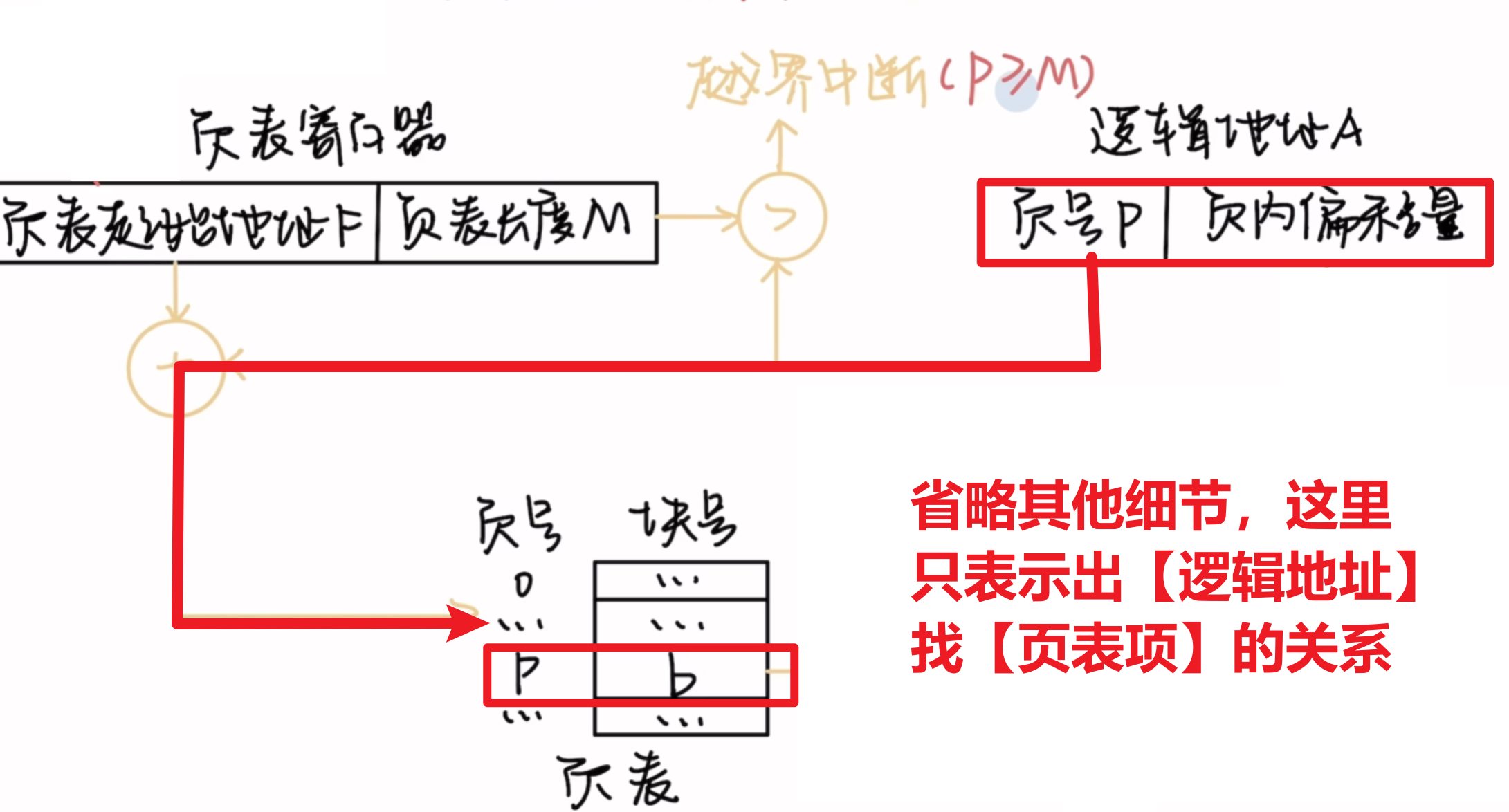

- 我们程序会给出一个一维【逻辑地址】，去到页表找到对应的【页表项】
- 页表通过一定规则拆分逻辑地址，映射分析出对应的是第几个【页表项】
；
；
因此逻辑地址映射物理地址的第一步就是： "把**【逻辑地址】拆分出【页号】+【页内偏移量】**"

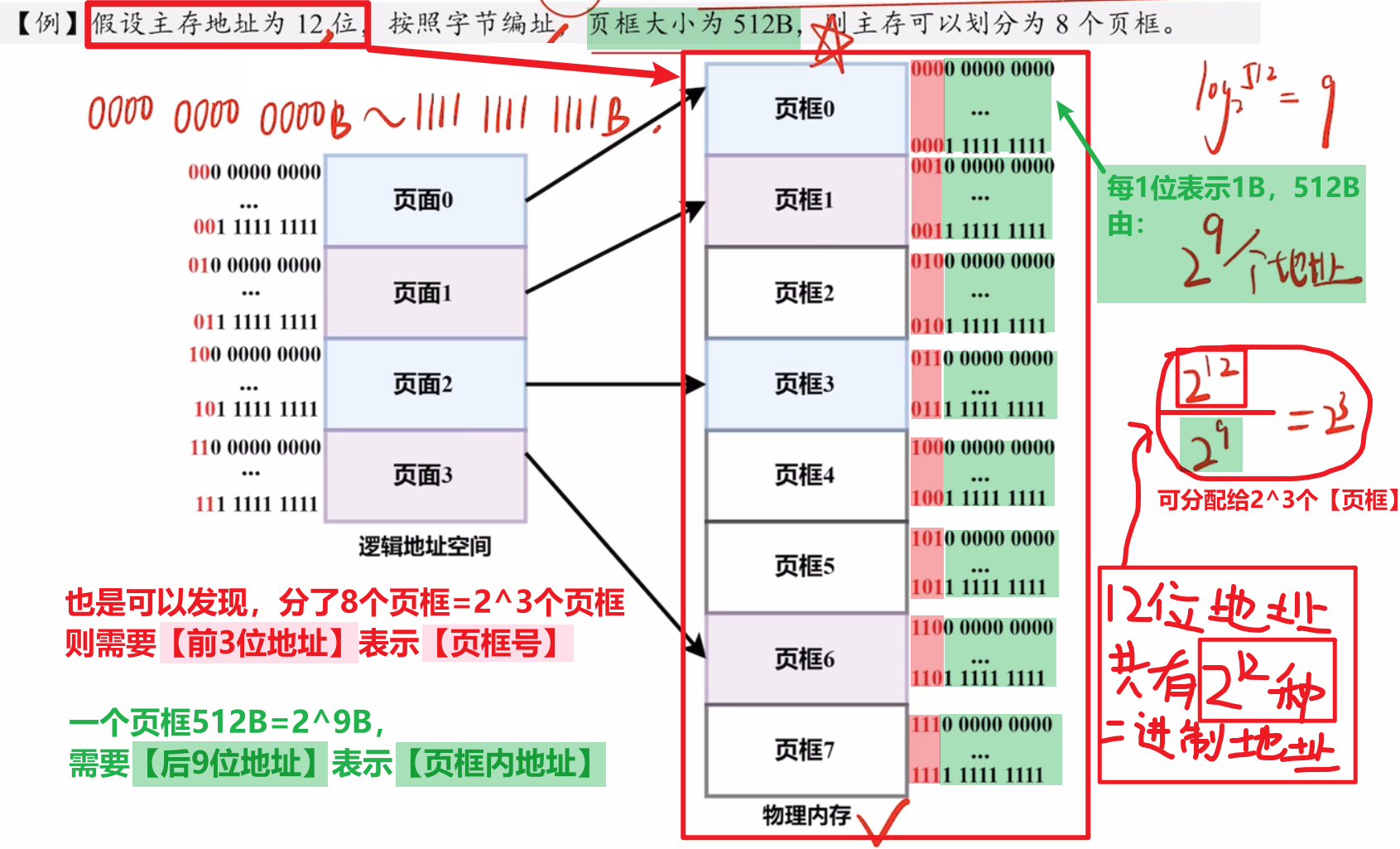

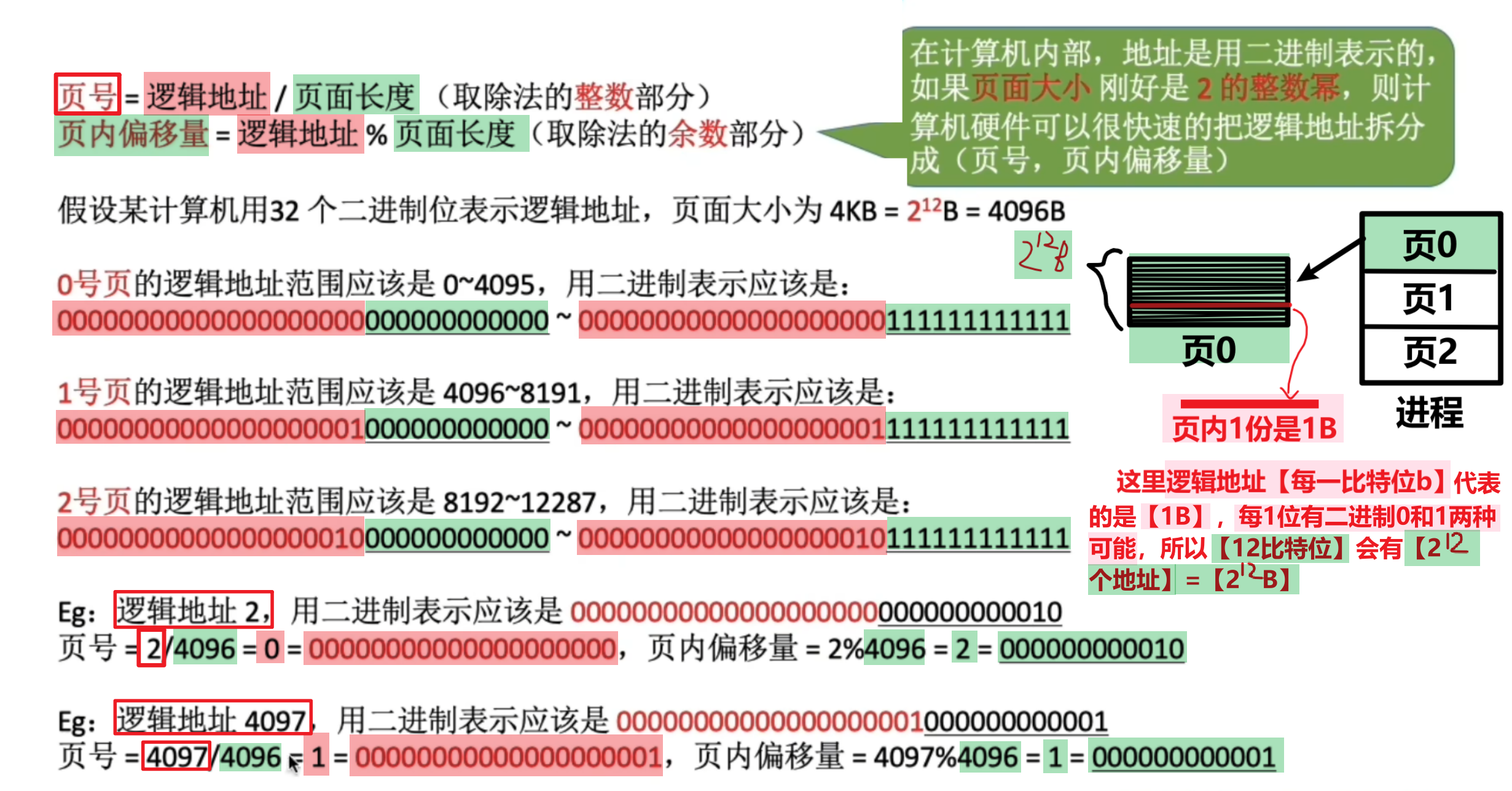

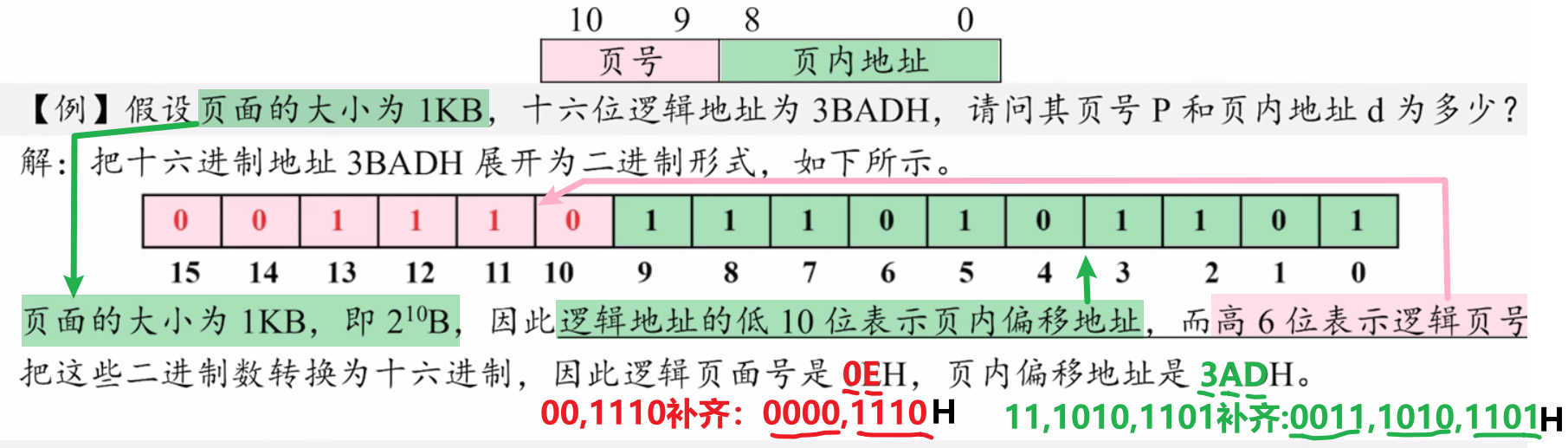

1、先按【二进制】视角分析
- 若【一个页框大小M字节】，那么
- 【1个页框需要k位地址】（2^k=M）
- 若【一个内存大小L字节】，那么
- 【内存共有y个地址】（2^y=L），然后
- 【内存y个地址】可以分出【N个页框】(N = L / M = 2^y / 2^y)
- 最终得出**【N个页框】需要【n位地址表示】（2^n=N）**
- 然后可以发现：逻辑地址**【前n位：是页号】、【后k位：是1个页地址长度】**
- （一定要弄清楚这几个例子，很透彻）

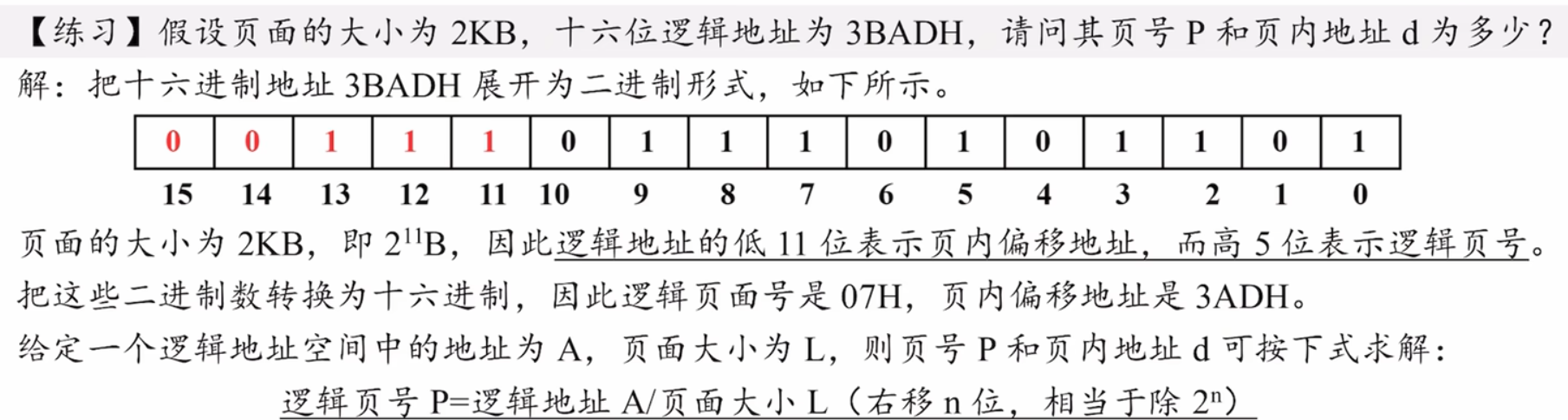

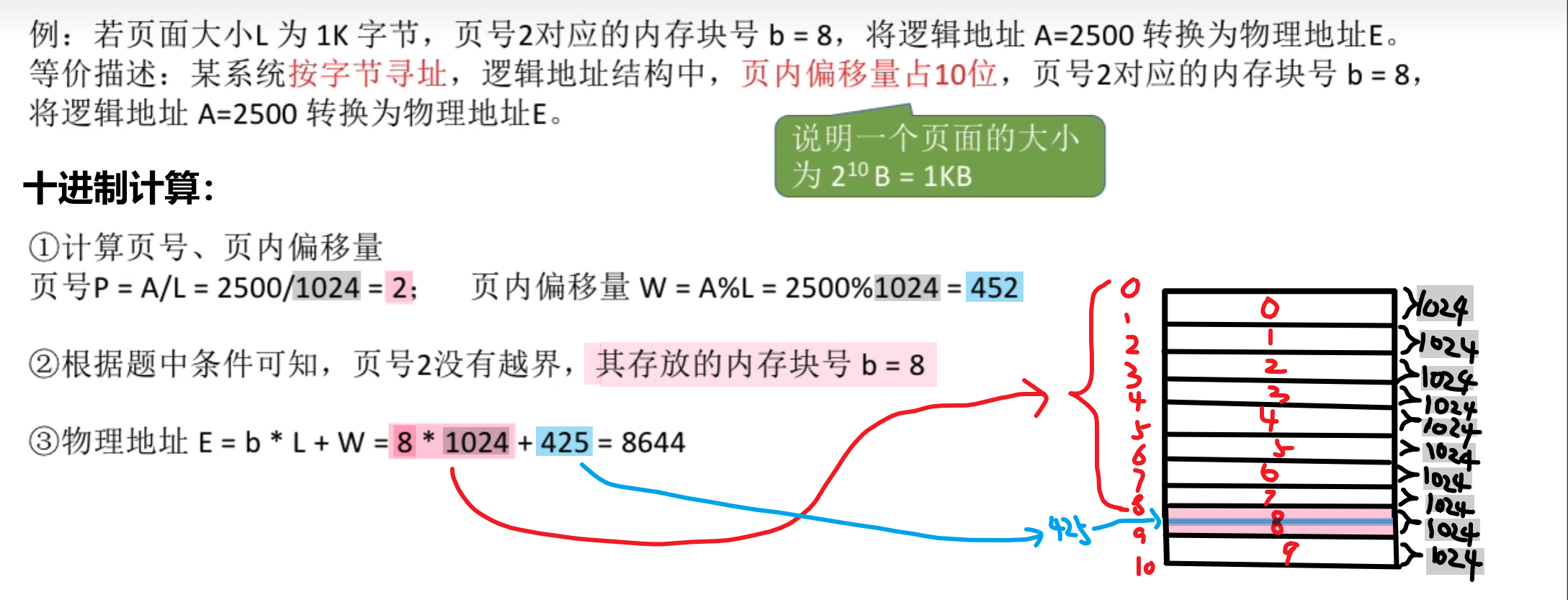

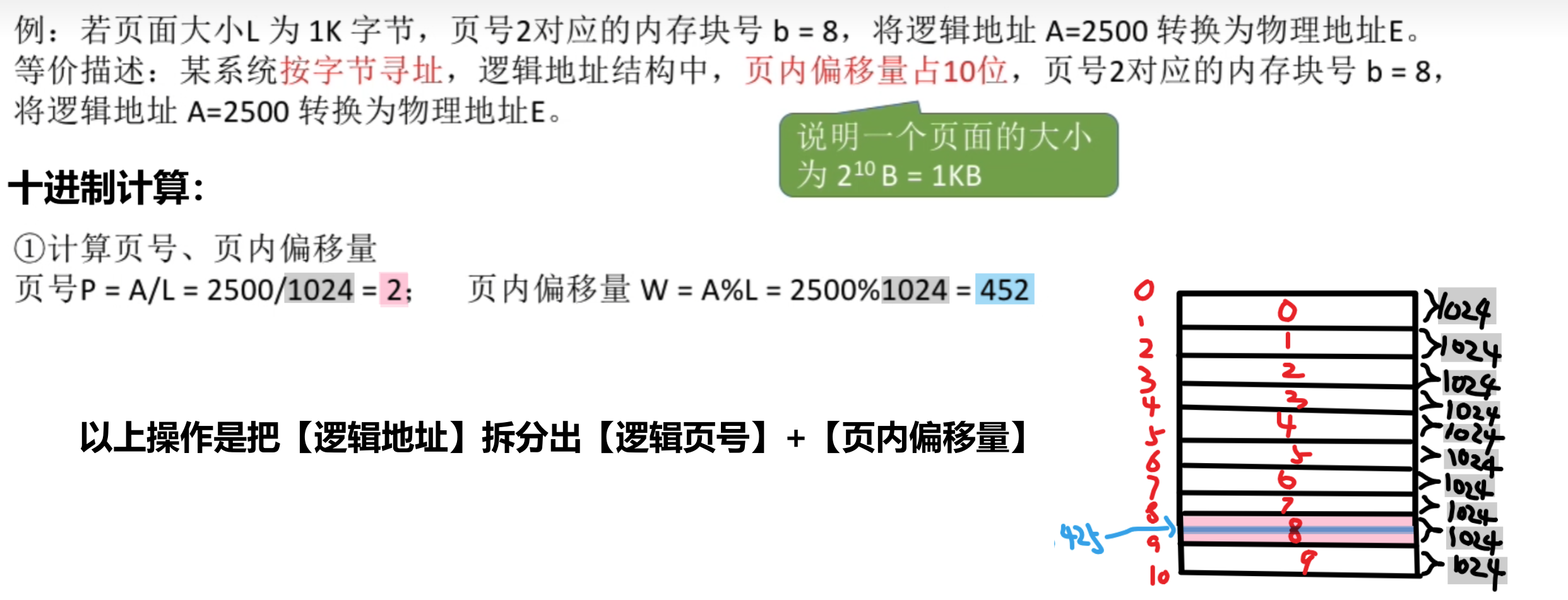

2、再按【十进制】视角分析
- 一般题目的地址给出的形式是【十进制】，则可以用十进制除法计算：
- 至于为什么可以这样，你不用管，这是前人总结的规律

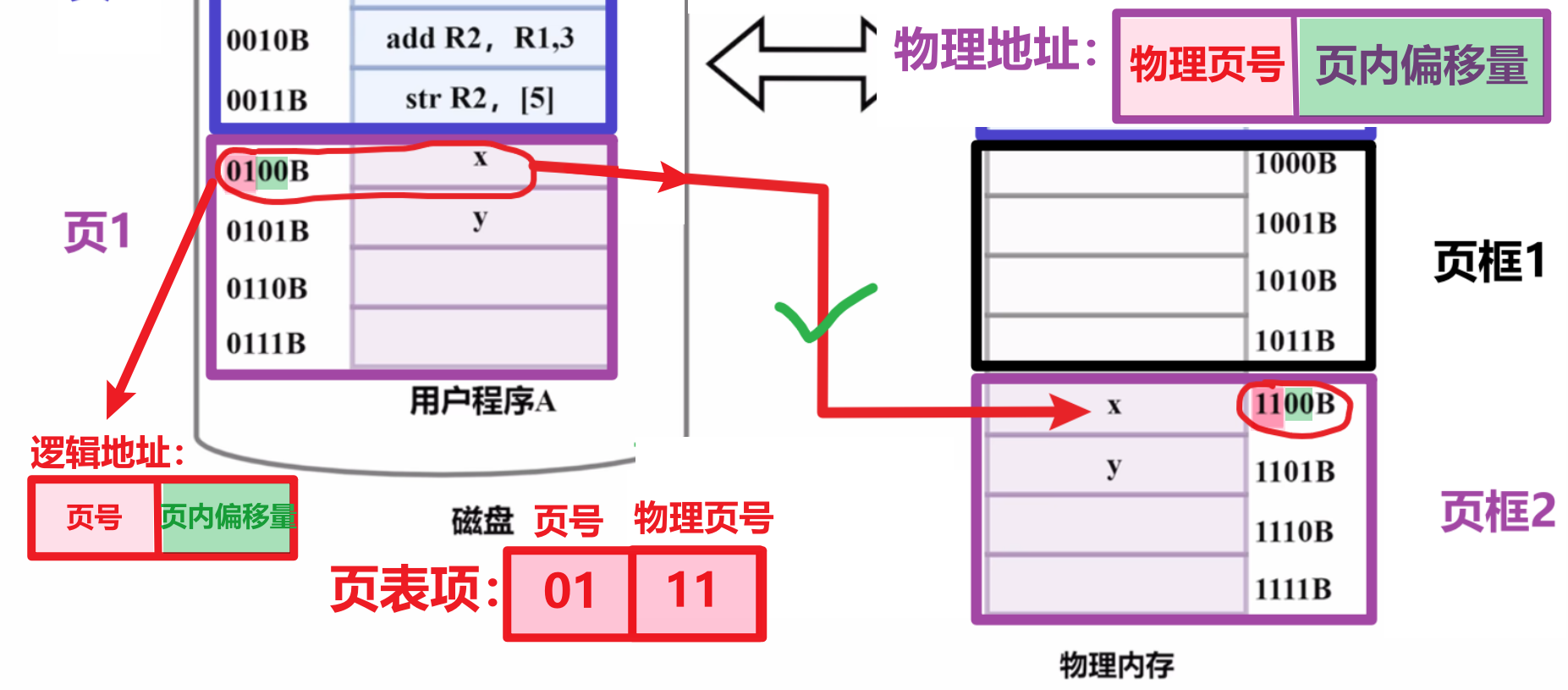

4、如何【逻辑】和【物理】映射
找到对应【找物理页框】
- 现在已经根据【逻辑地址】找到了【页表项】，那就好办了
- 【页表项】不就【页号】+**【块号】**吗
- 现在找到了【页表项】，然后不就直接拿【块号】找【物理页号】就行了
；

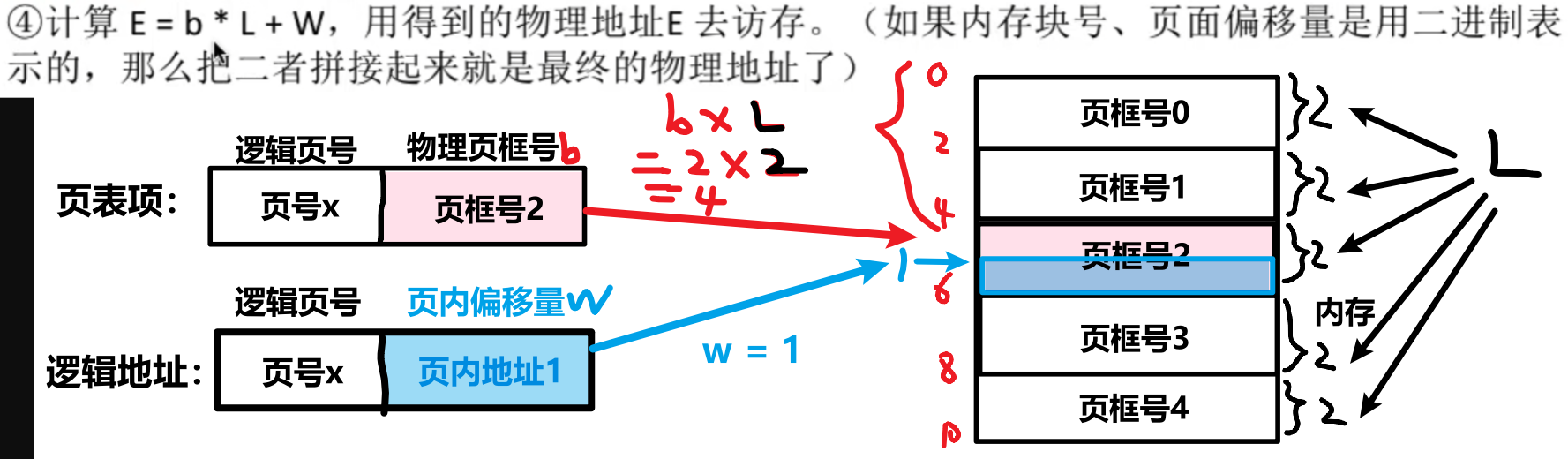

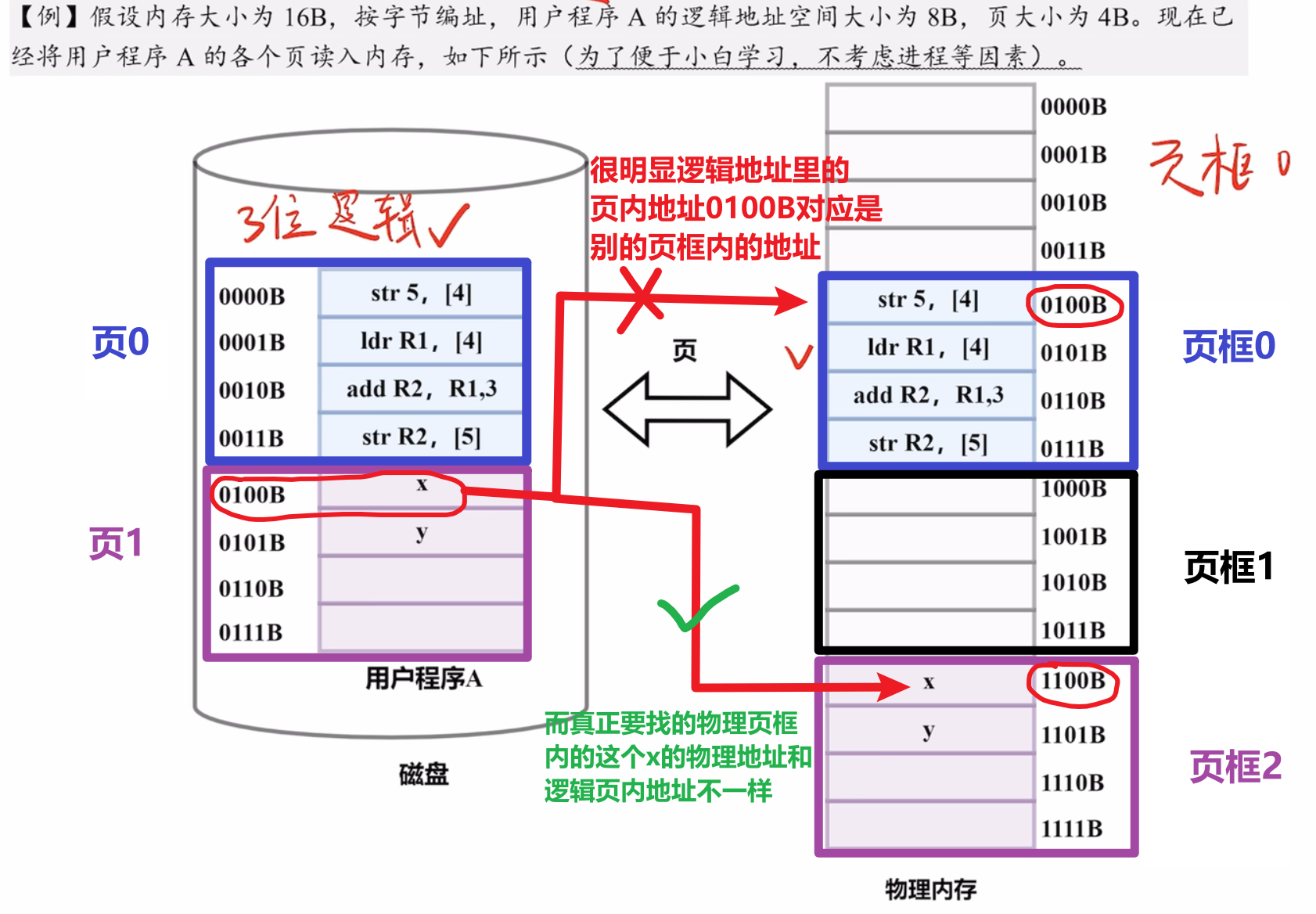

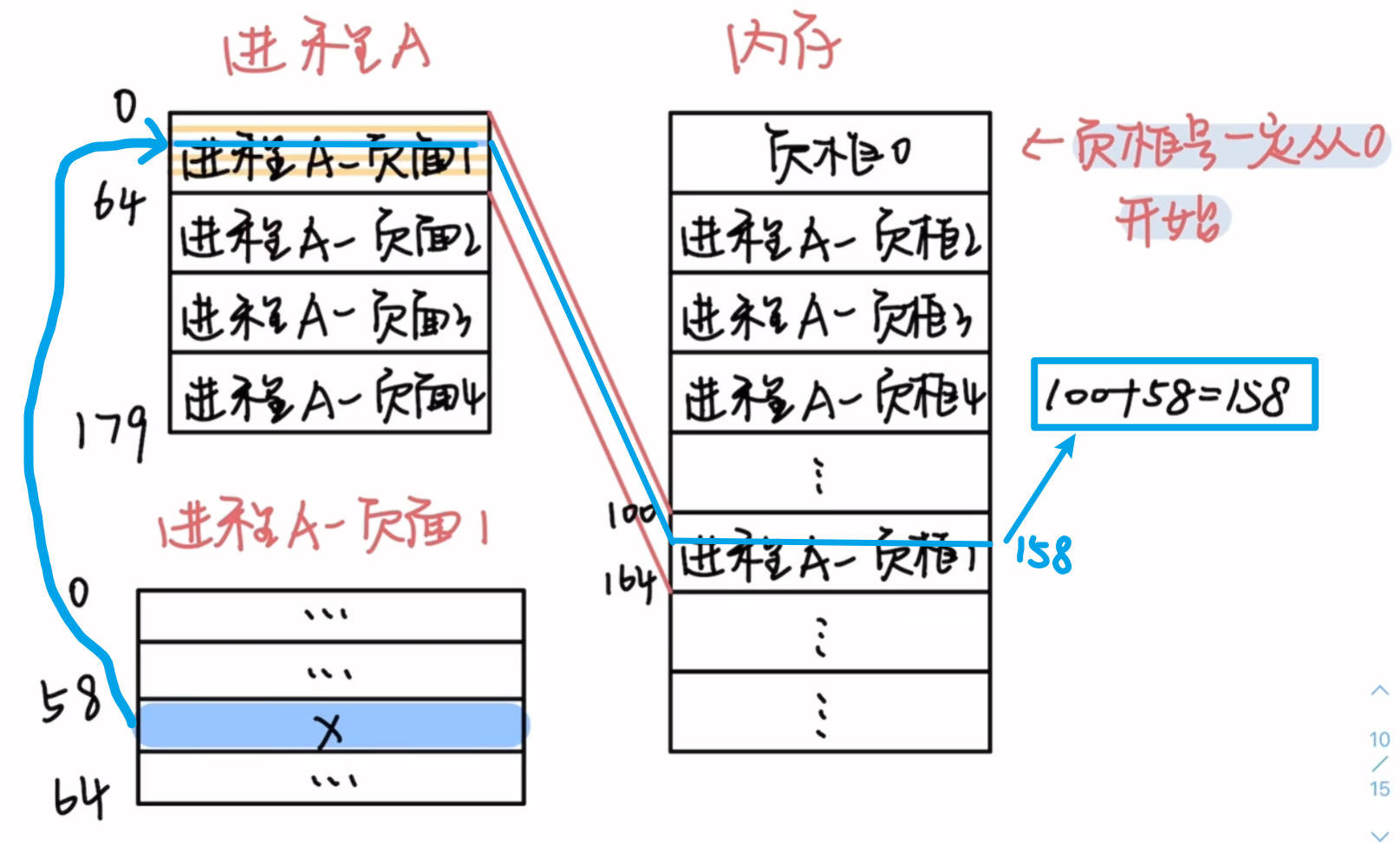

找到【物理页框里具体地址映射】
- 但是虽然你找到了内存对应的【物理页框】
- 但是【页内地址】和【页框内地址】是对不上的啊！！
- 那么只需要：【完整物理地址】=【物理页号】+【页内偏移量】
- 因为**【物理页号】** 对应在**【内存哪个页框】**
- 而**【页内偏移量】** 是**【相对一个页内的地址】** ，【页】和【页框】大小一样，相对位置当然不会变啊，直接用就行了

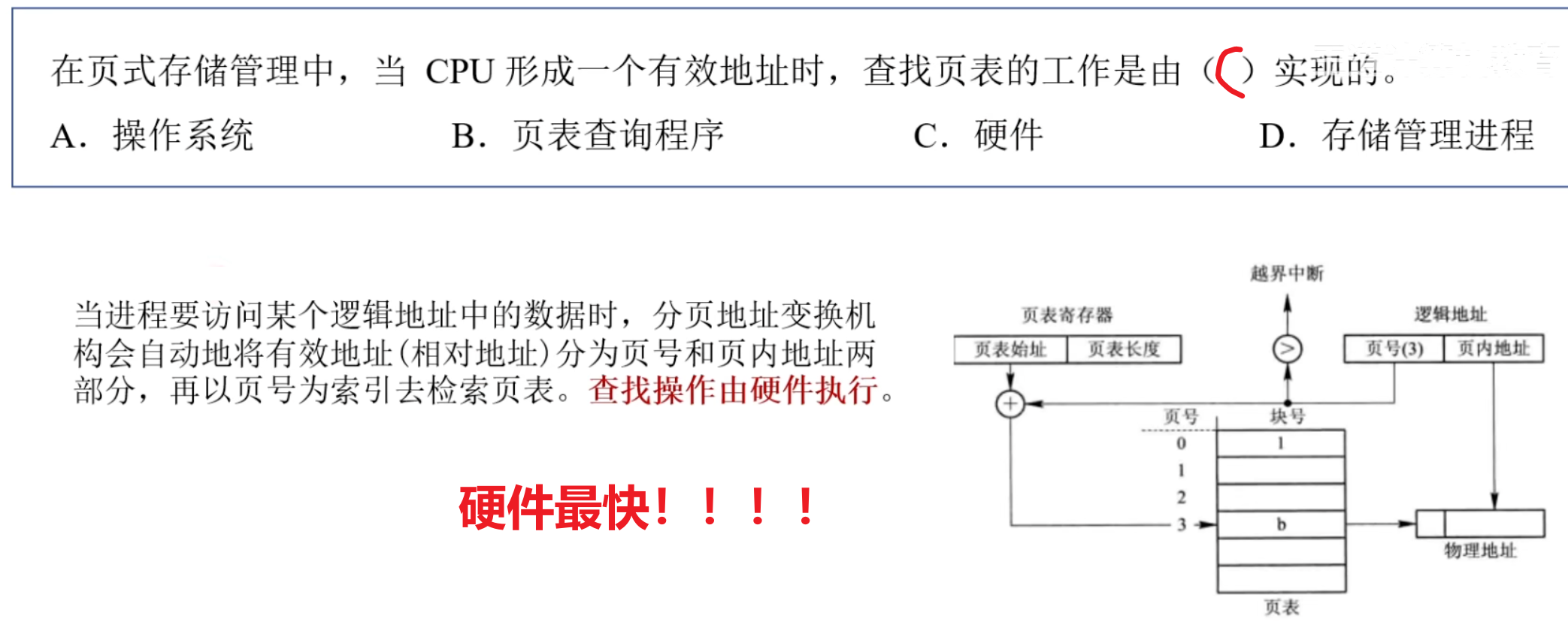

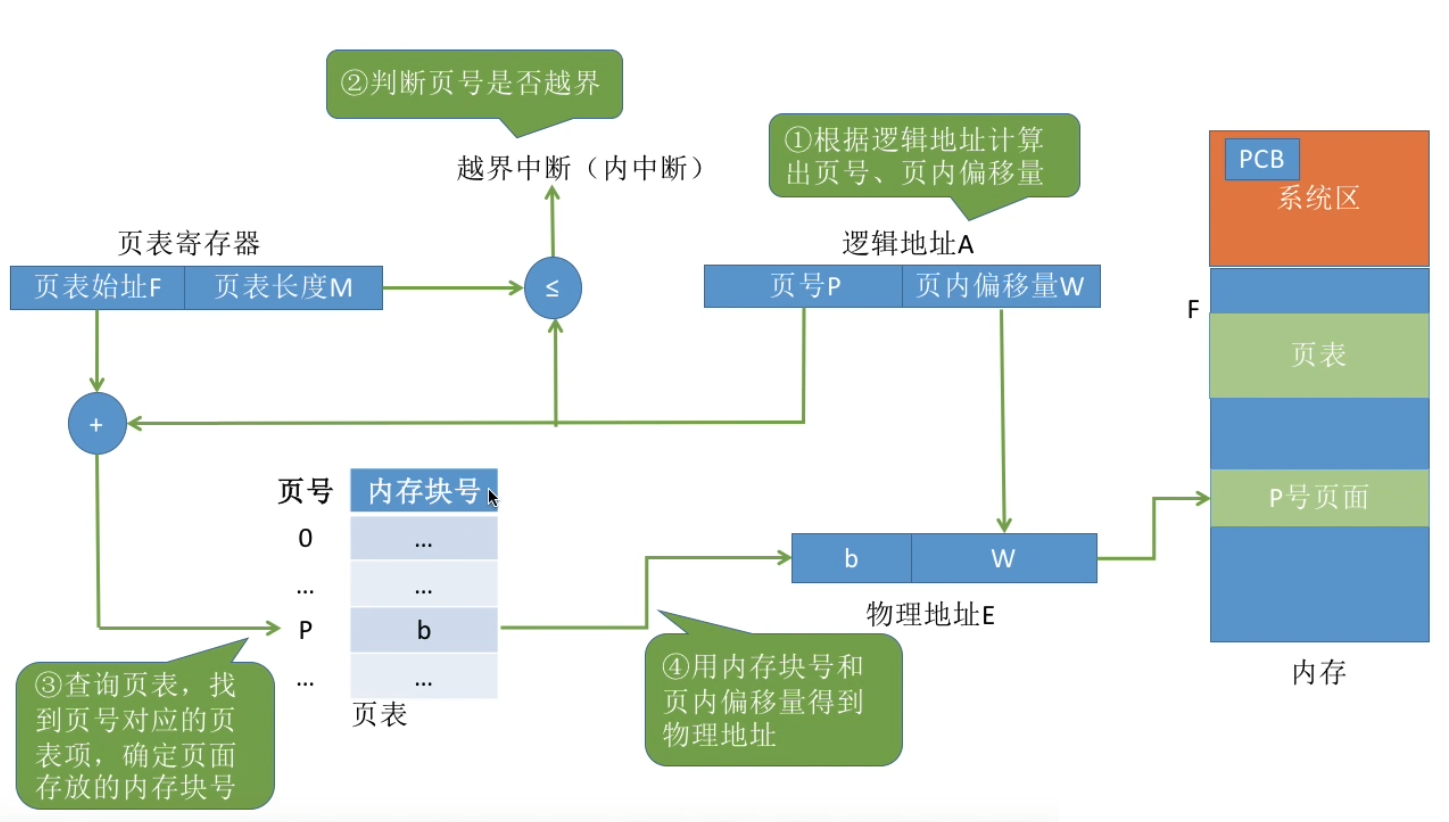

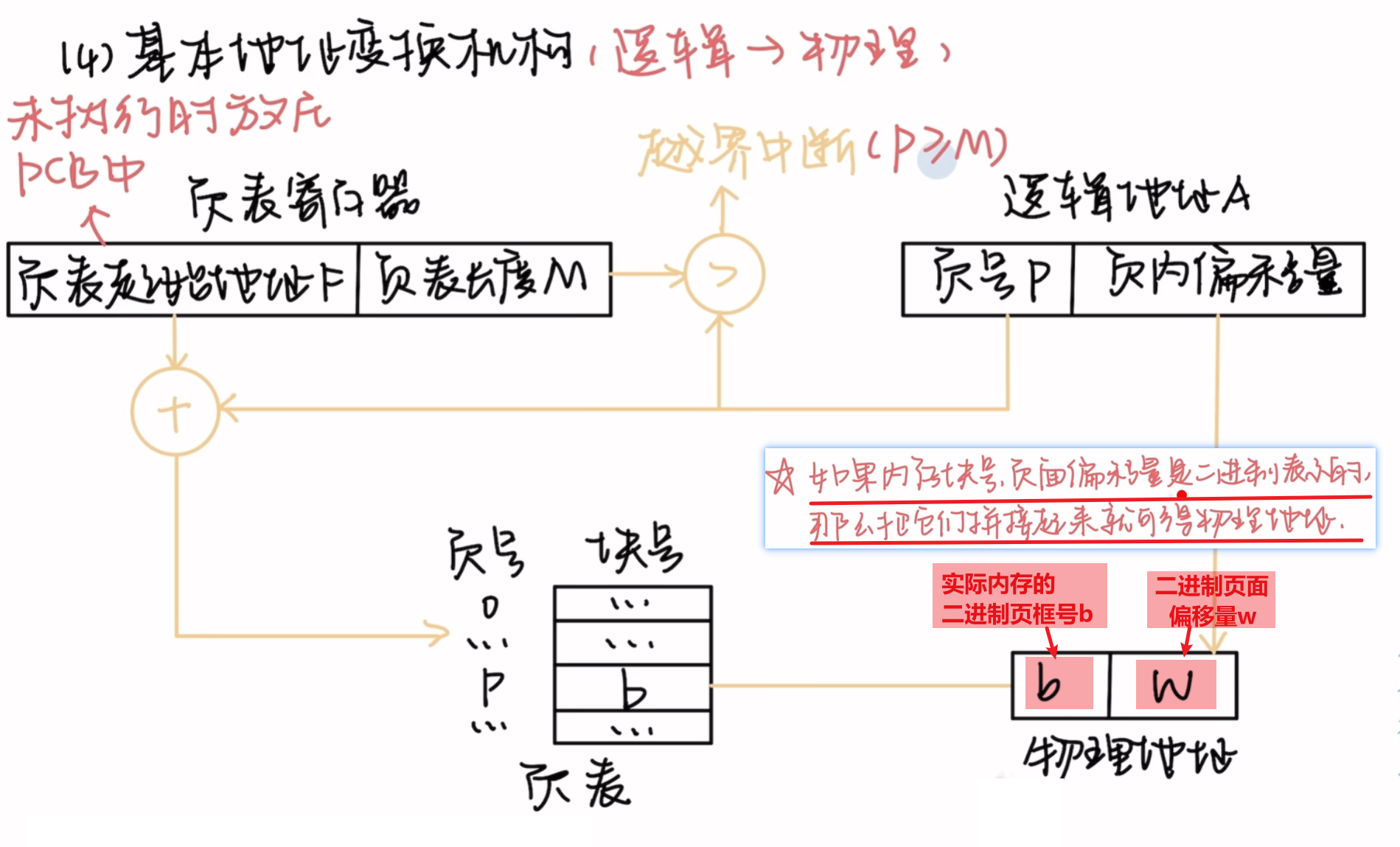

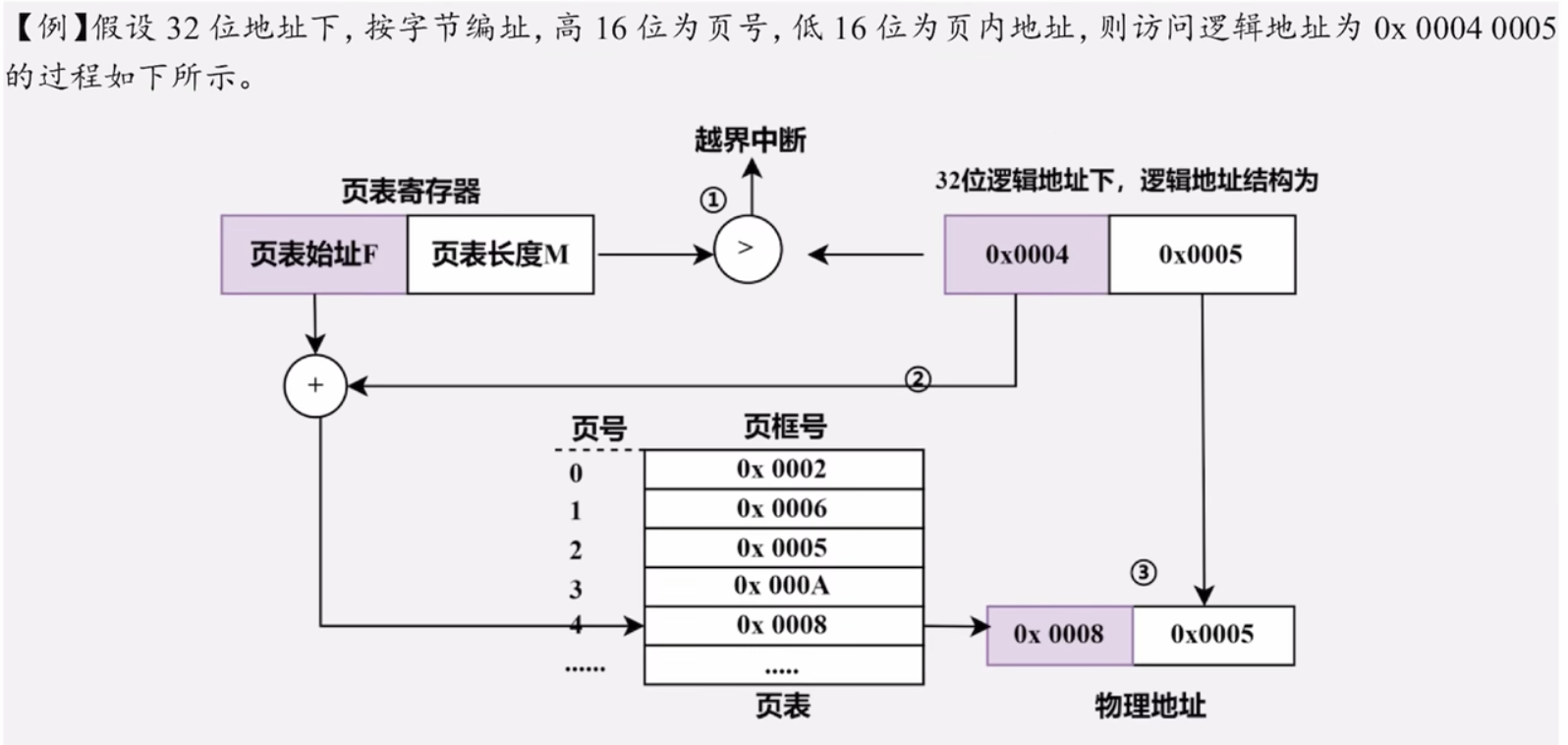

5、基本地址变换机构（硬件实现）

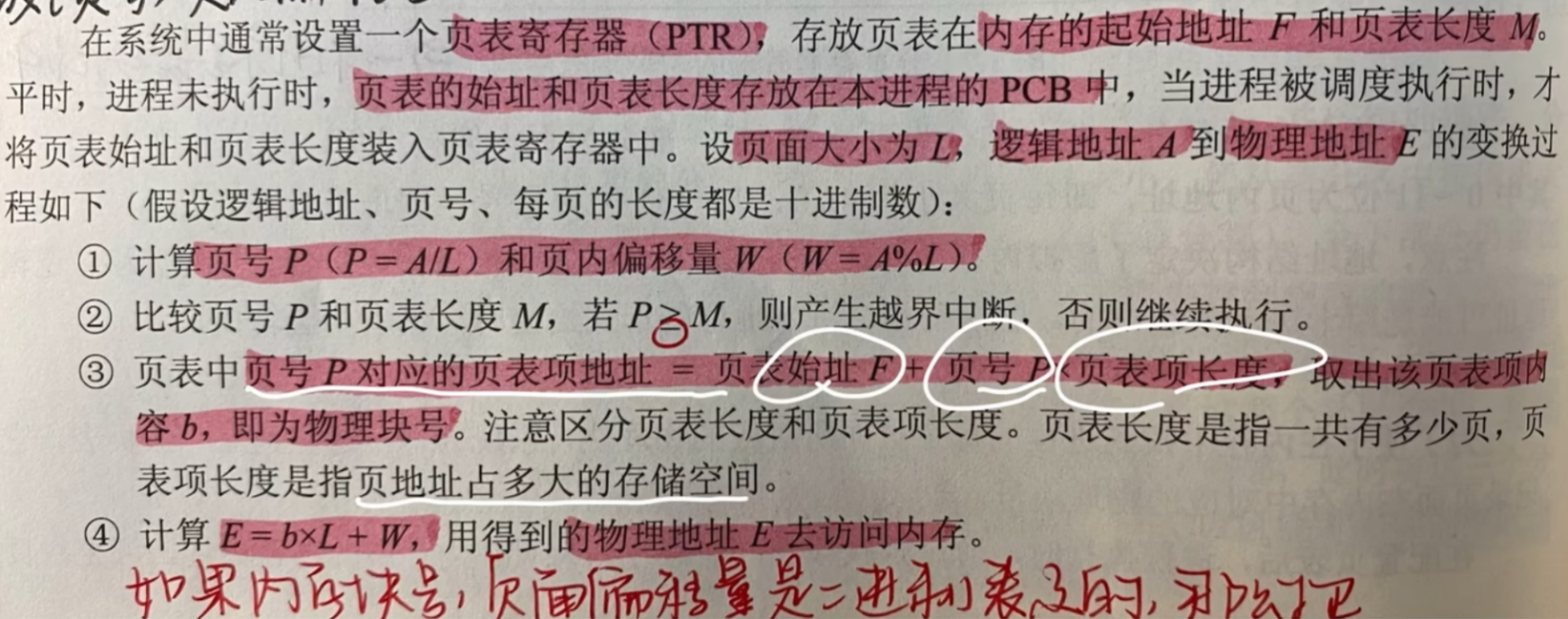

教材书完整表述：
教材图像：
分析每一句话：

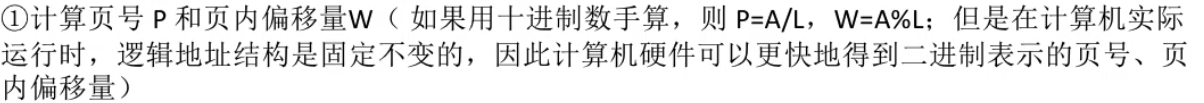

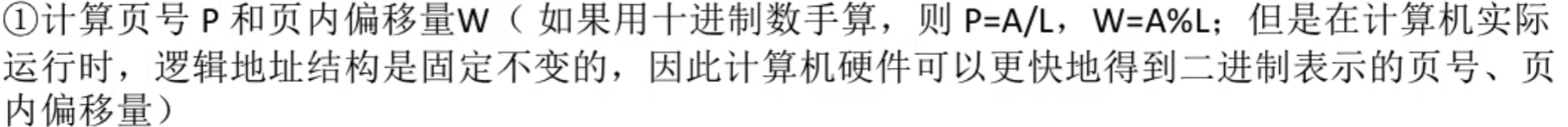

- 第一步：【逻辑地址】解析出【页号】+【页内偏移量】
- 不多说，直接背这两公式行，一个得出**【页号】** 、一个得出**【页内偏移量】**

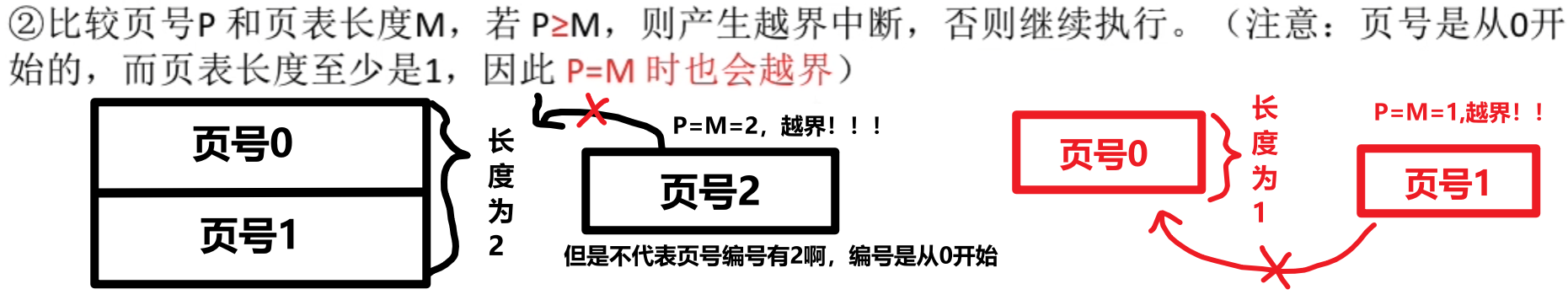

- 第二步：【越界中断】，你这个逻辑地址的【页号】不能超过这个【页表的范围】啊

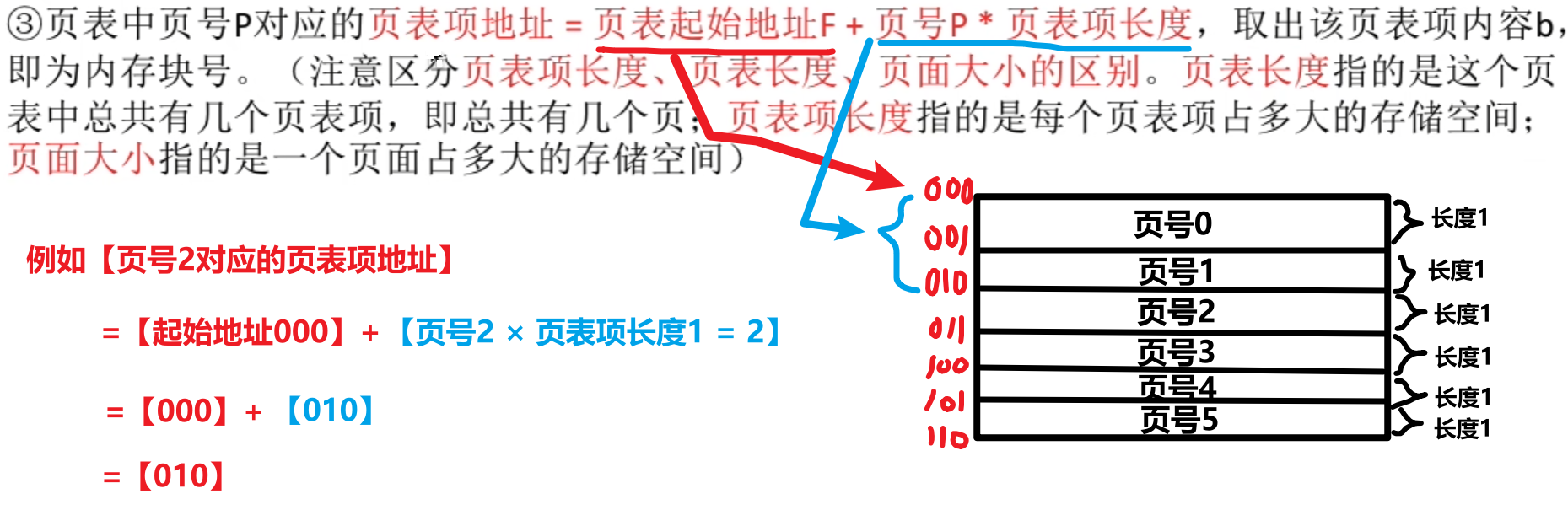

- 第三步：找到【这个页号】在【页表对应的 页表项的位置】
- 最后一步：利用【页表项的 "物理页号"】+【逻辑地址的 "页内偏移量"】得到完整【物理实际地址】

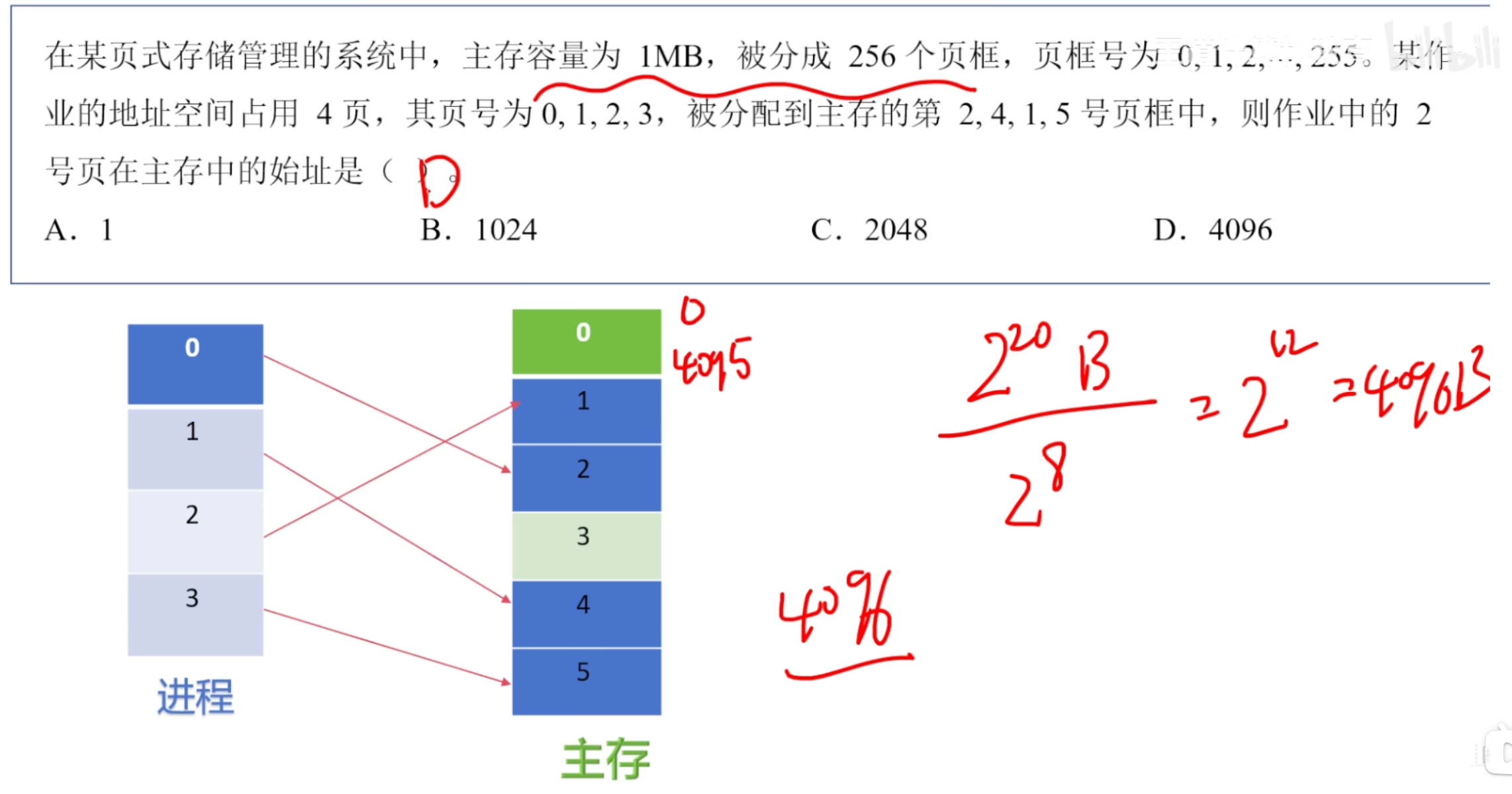

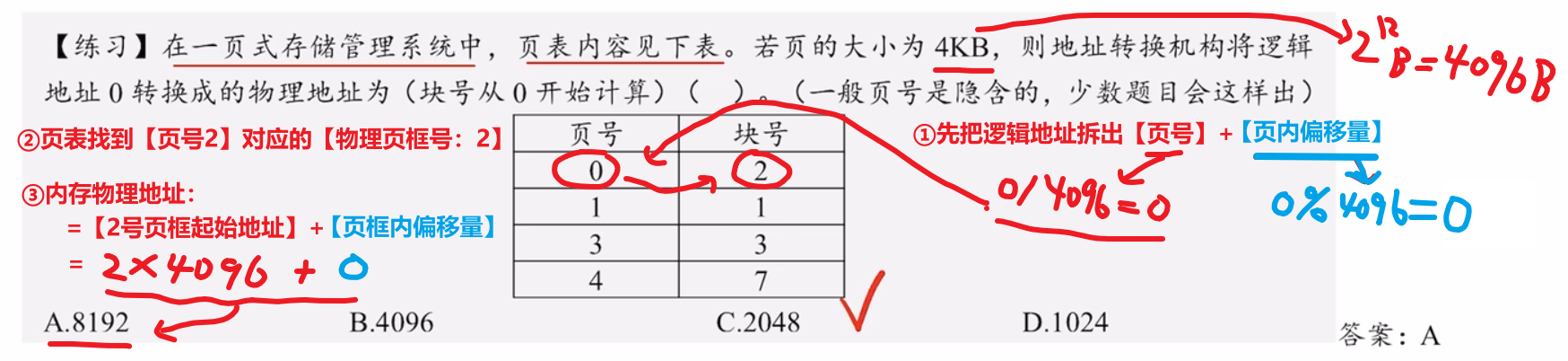

结合例题加深理解：

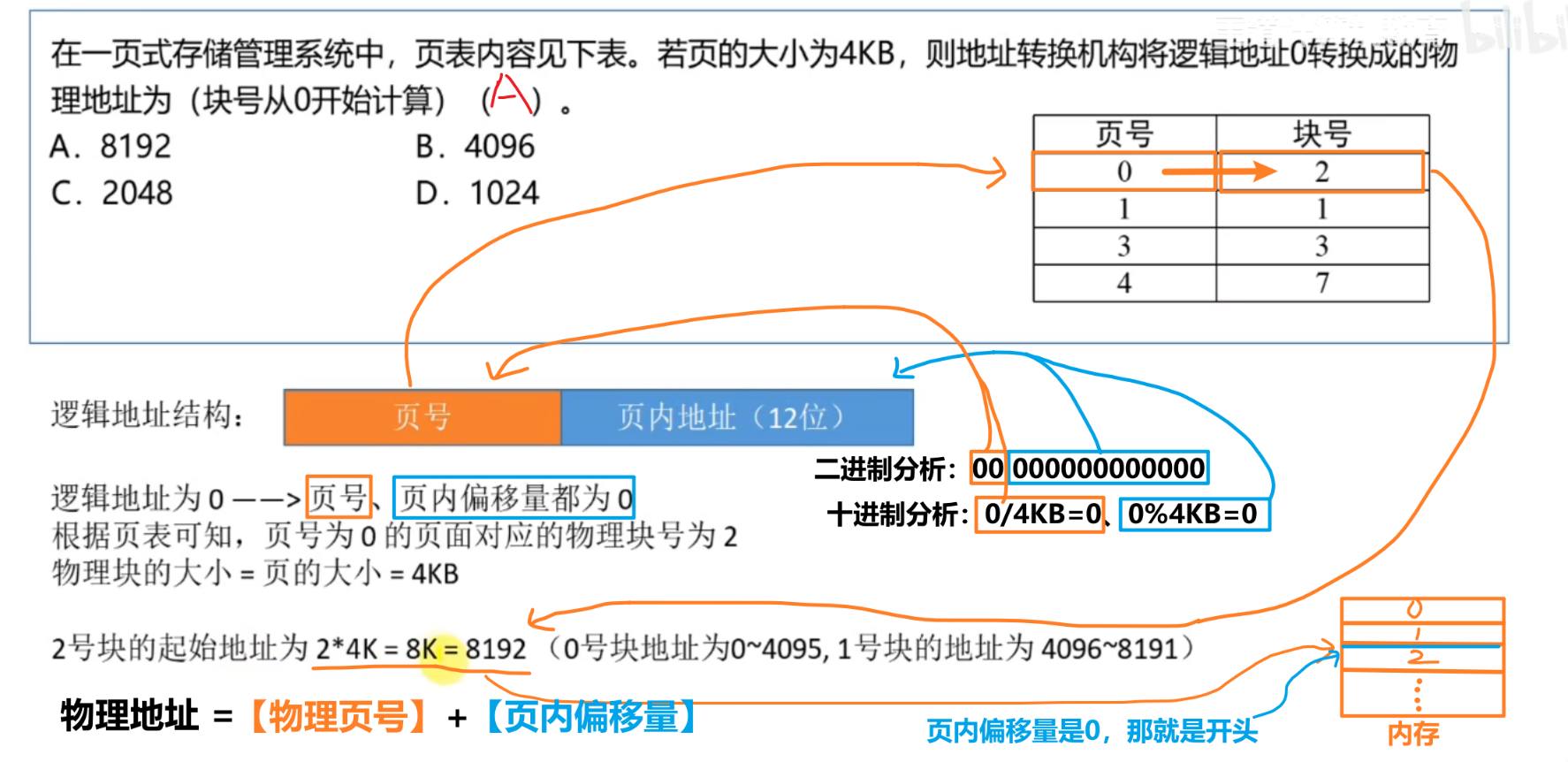

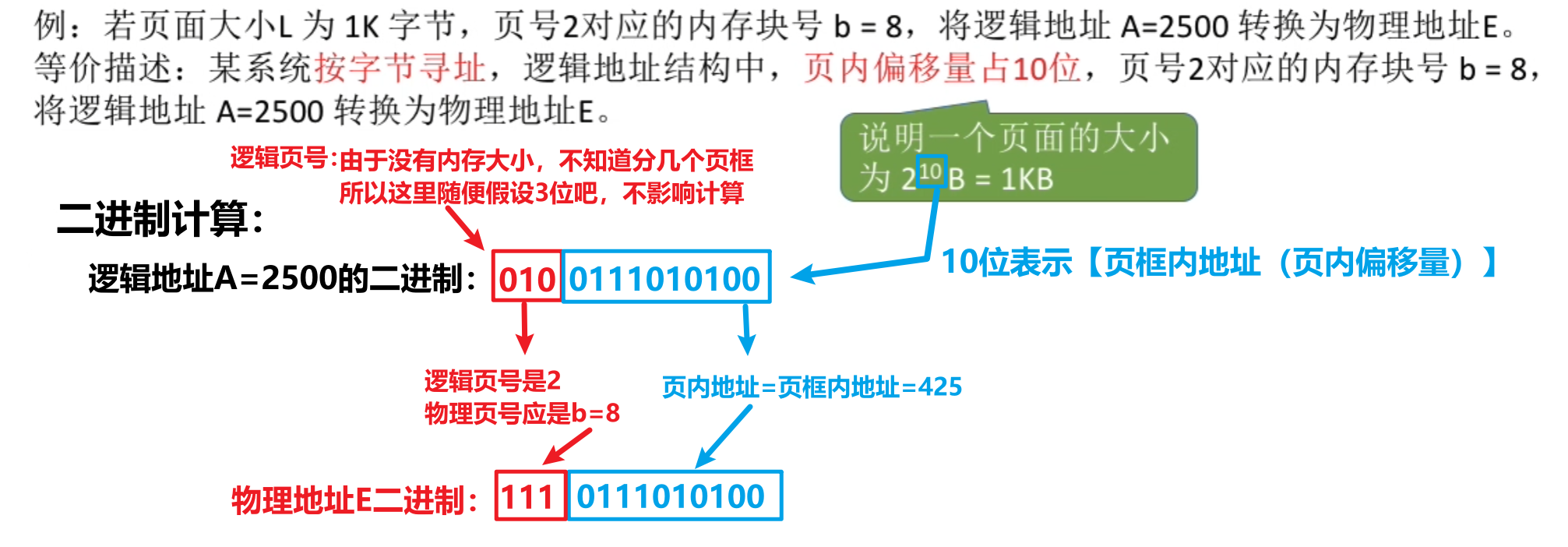

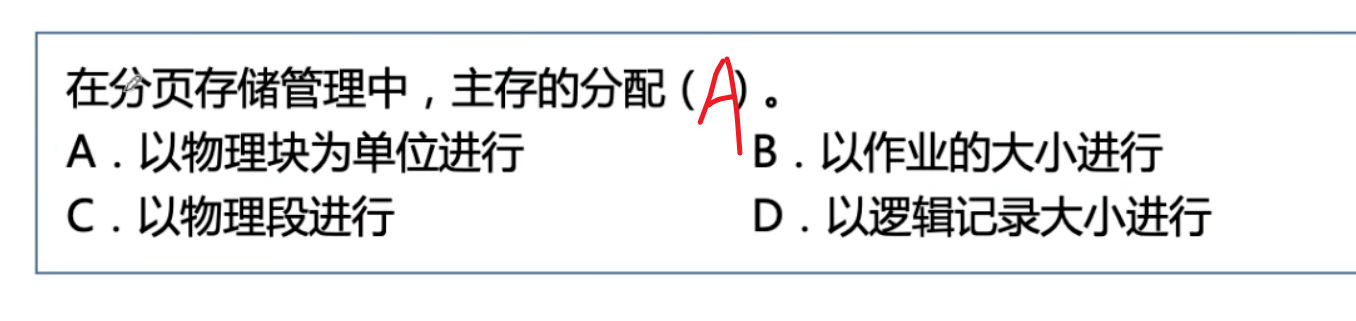

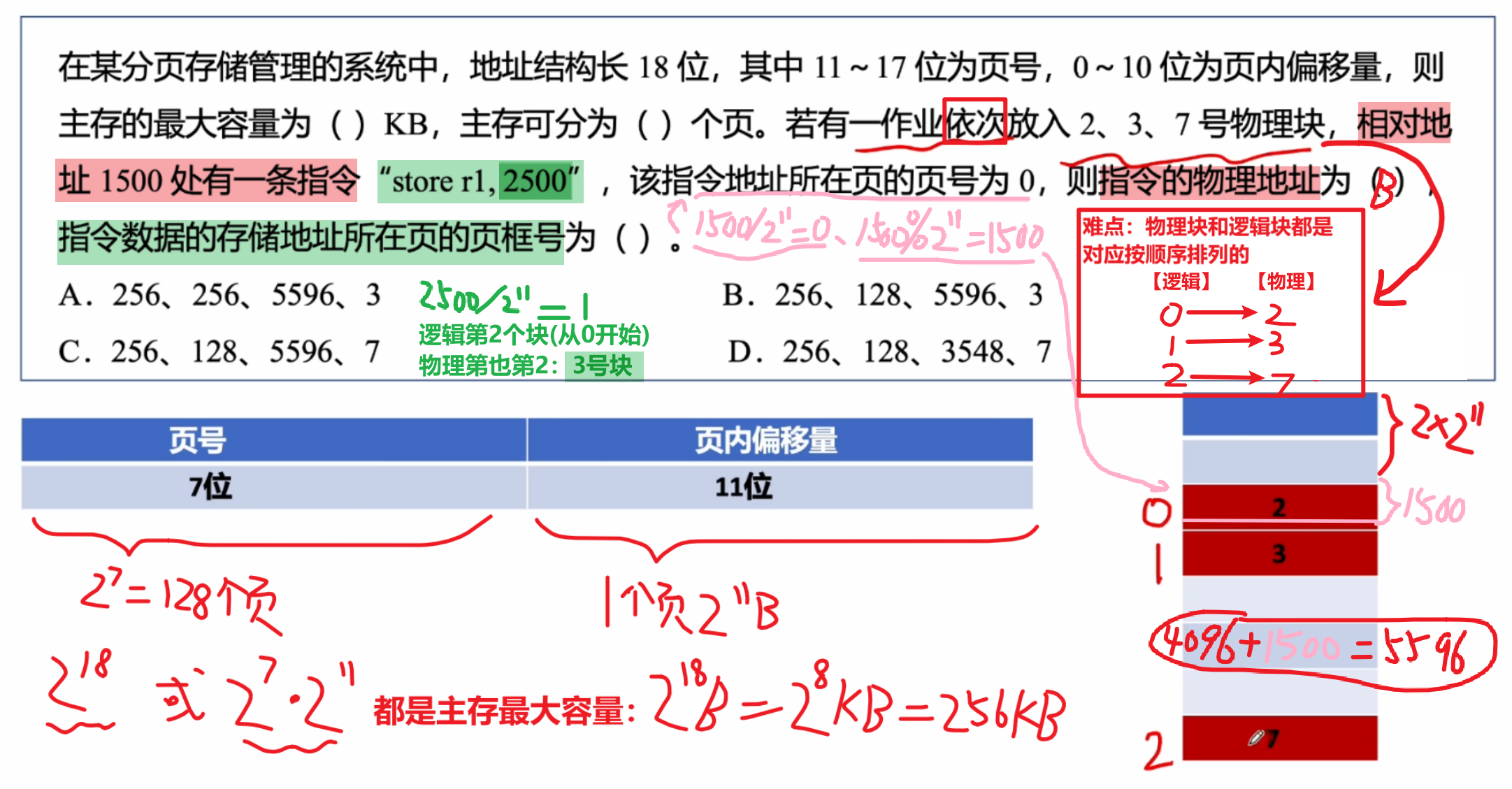

- 例子1

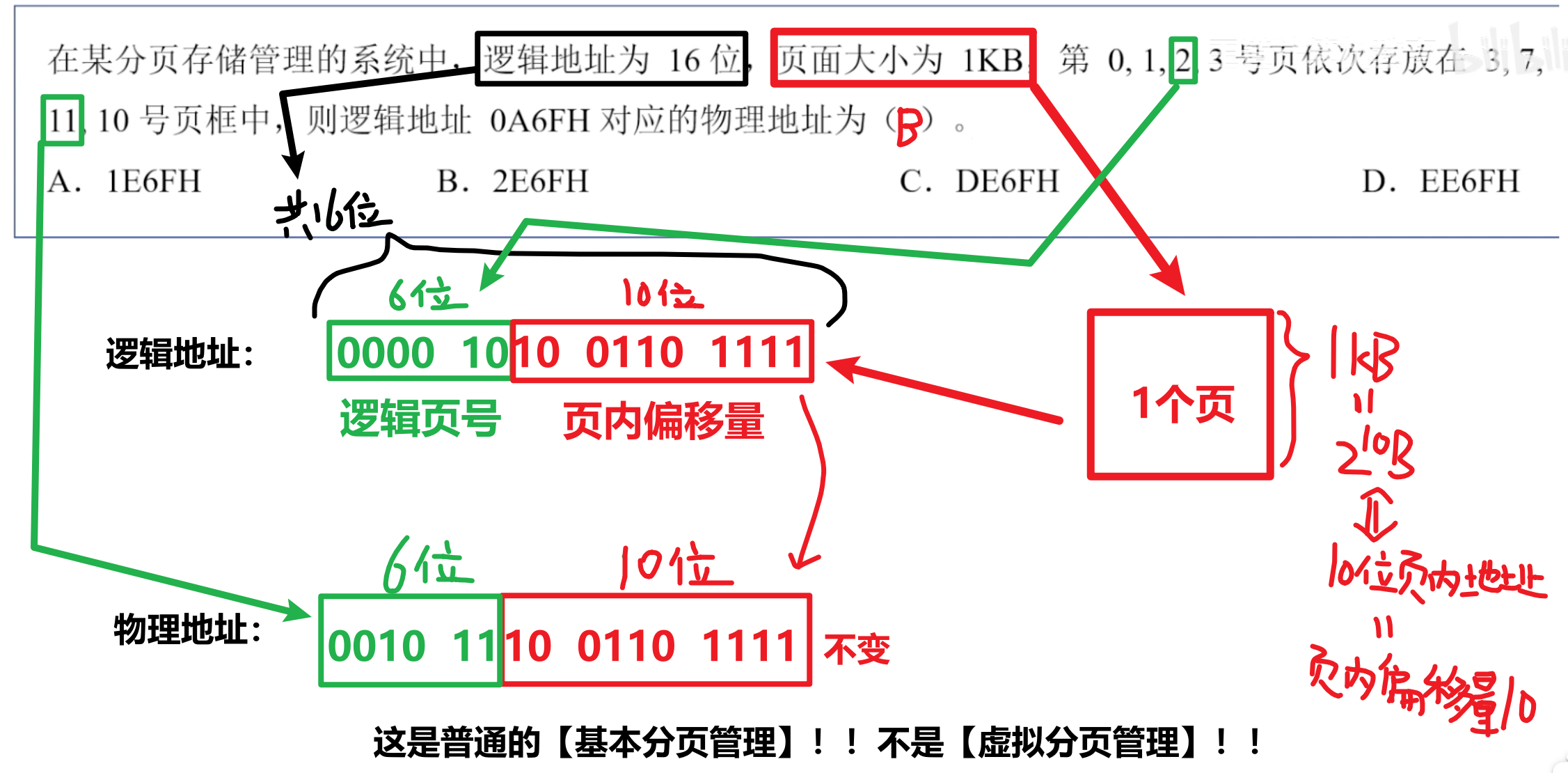

- 例子2
- 例子3
- 例子4
【其他博主的图，结合理解】

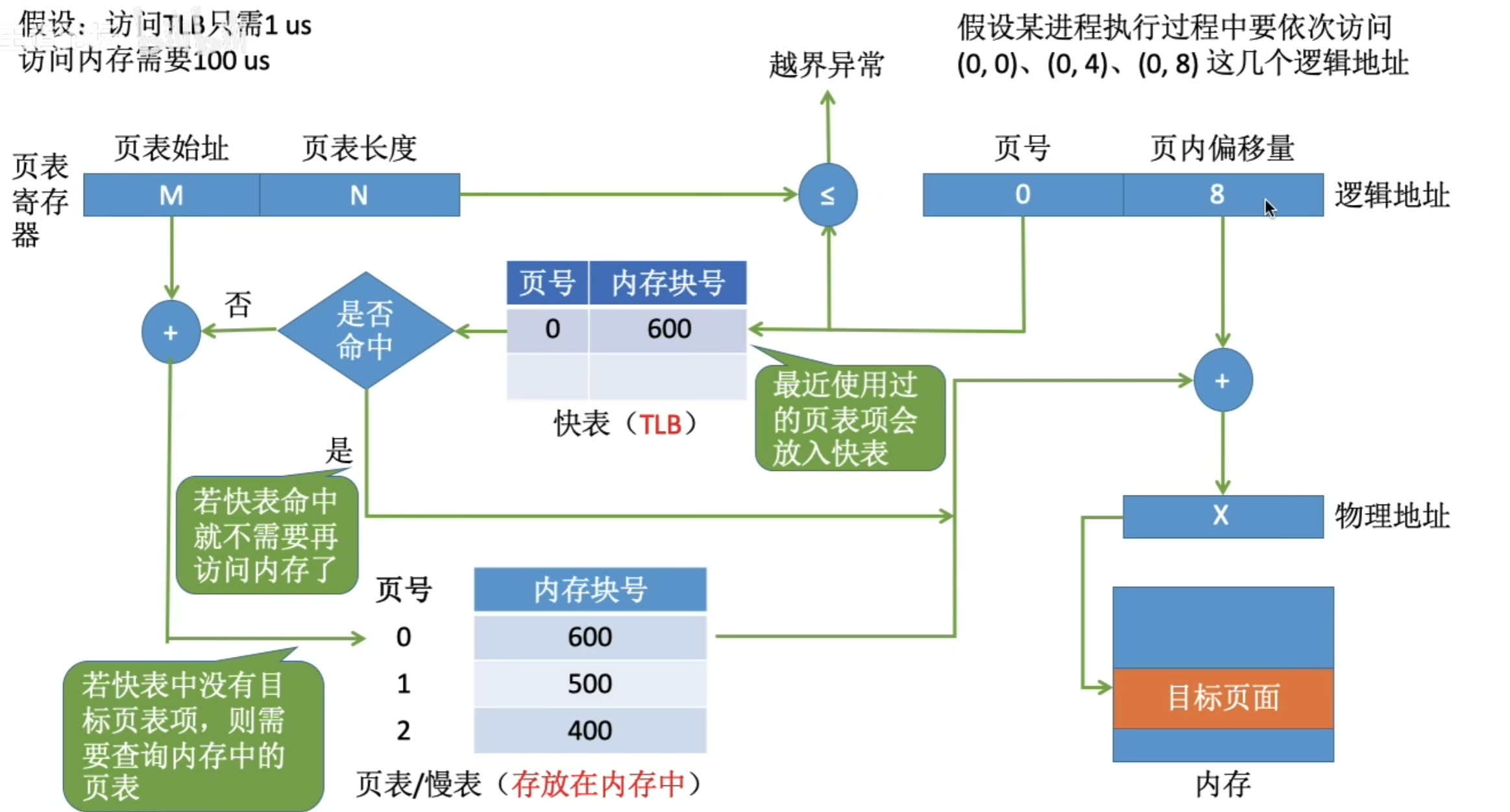

6、具有【快表】的【地址转换机构】
前面说过，页表的优化是【快表】，快表可以

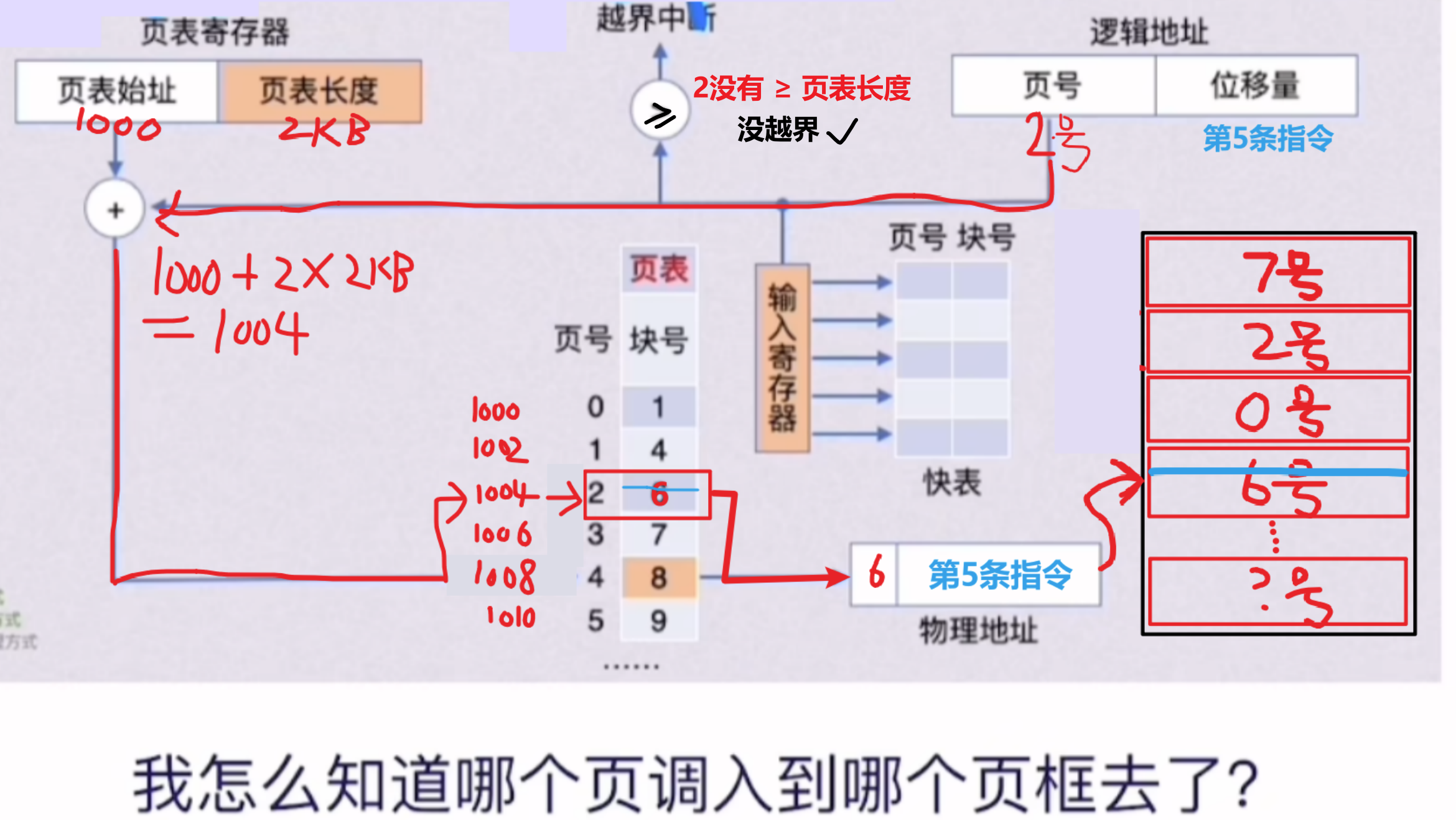

- 图像理解机构：
- 其实就是多加了一个【快表TLB寄存器】
- 初始情况，页表和快表都没有内容
- 然后进程切换，PCB存入页表数据
- 然后当第一次内存分配时，使用了页表，那么这个【页表项数据】同时就会被复制一份副本到【快表TLB】（以后每一次用到一次新的页表项都会同时备份到快表）
- 那么当下次分析【逻辑地址】时，会先去缓存的【快表】查找，若找到了对应页号，就不用再去页表查找，直接去内存对应物理地址。没找到再去页表查找。
- 而【具有快表的地址转换机构】也分两种
- 一种是只支持【先查快表】、【快表未命中再去页表查】
- 一种是支持【快表 和 页表 同时查询】

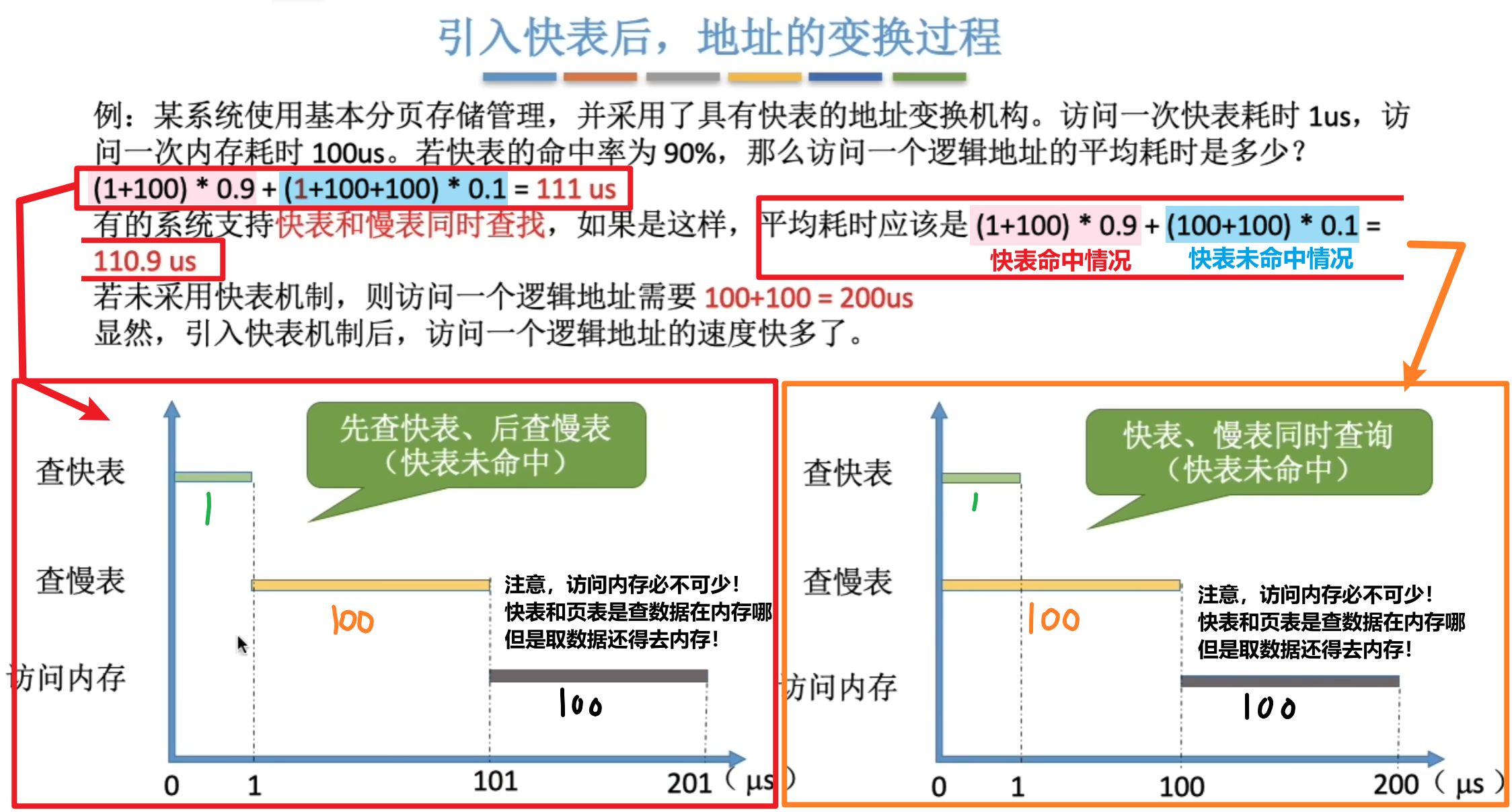

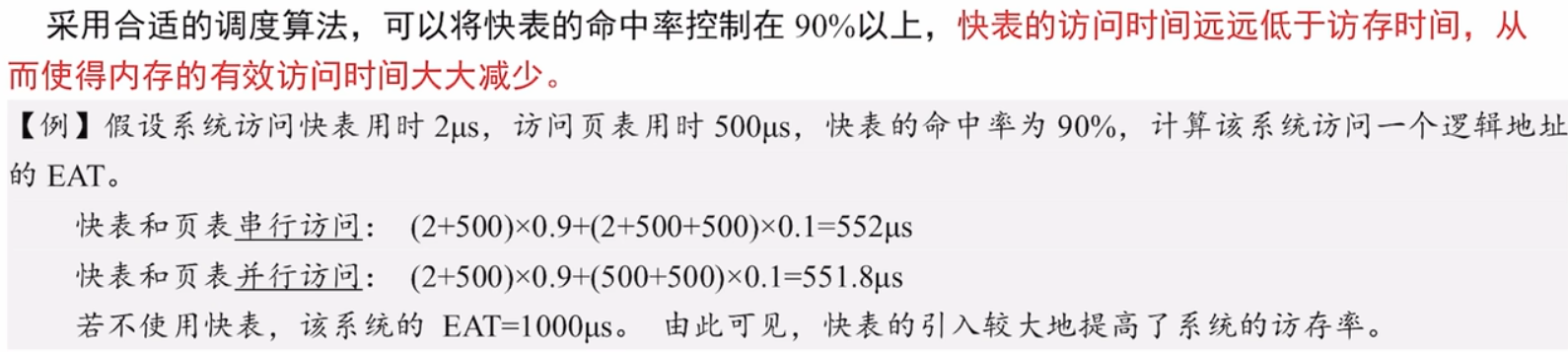

- 要会根据两种系统，具体运行耗时是怎样计算的：
- 【例子1】
- 【例子2】
；

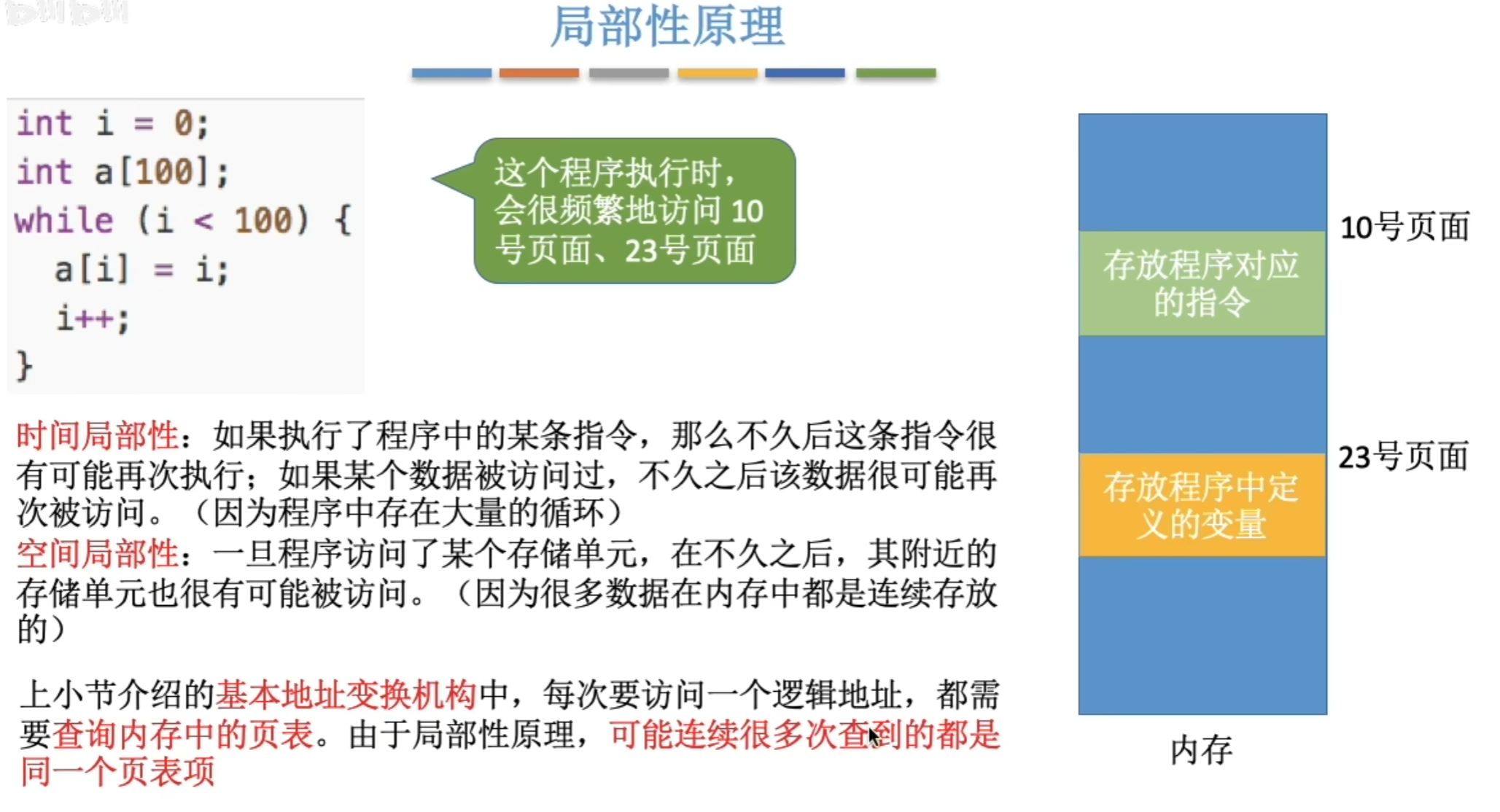

引入快表的明显的两个原理、原因：
- 1、时间局部性：
- 进程有的指令、数据很有可能会在【连续一段时刻】不断被访问
- 2、空间局部性：
- 进程有的指令、数据很有可能会在【连续的邻近空间】不断被访问
；

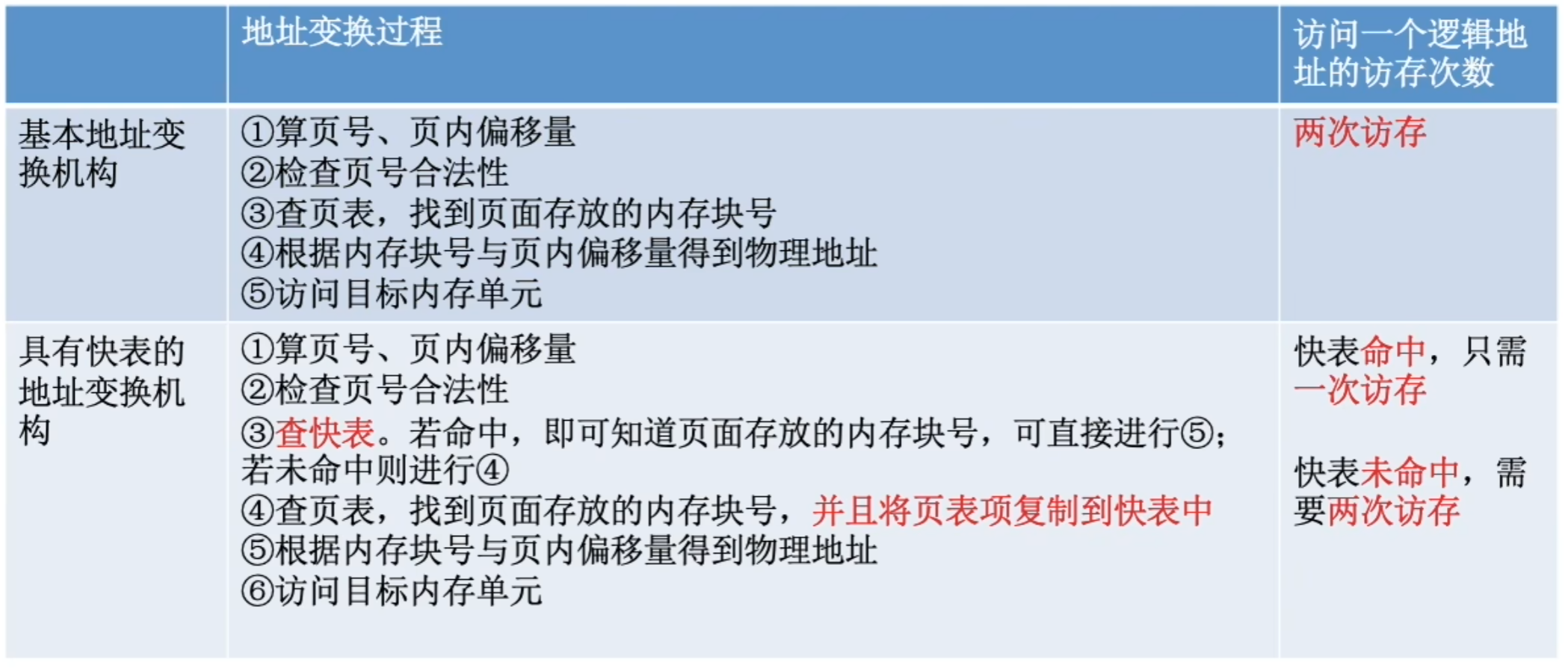

【对比两个硬件机构】
7、两级页表和多级页表

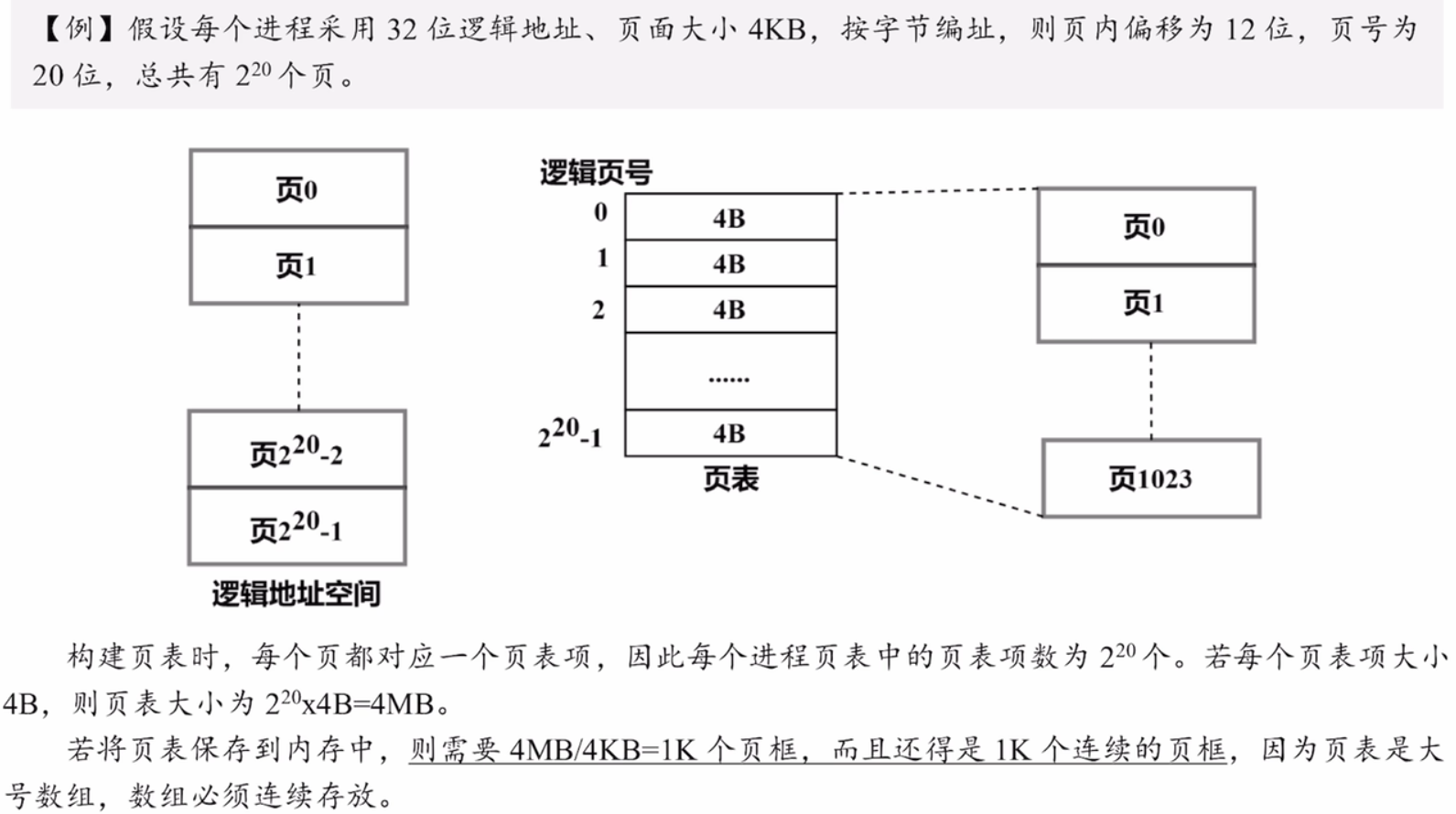

1）单一页表的问题
还没完！现在还有两个问题
- 注意：【页表项】有自己的大小，跟【页的大小】没有关系，只有跟【页的数量】有关系，
- 比如上面例子定死了一个【页表项4B】，【页多大】都不影响一个【页表项大小】
- 但是，【页的数量】多则【页表项数量】也多，【页表总体积】就大

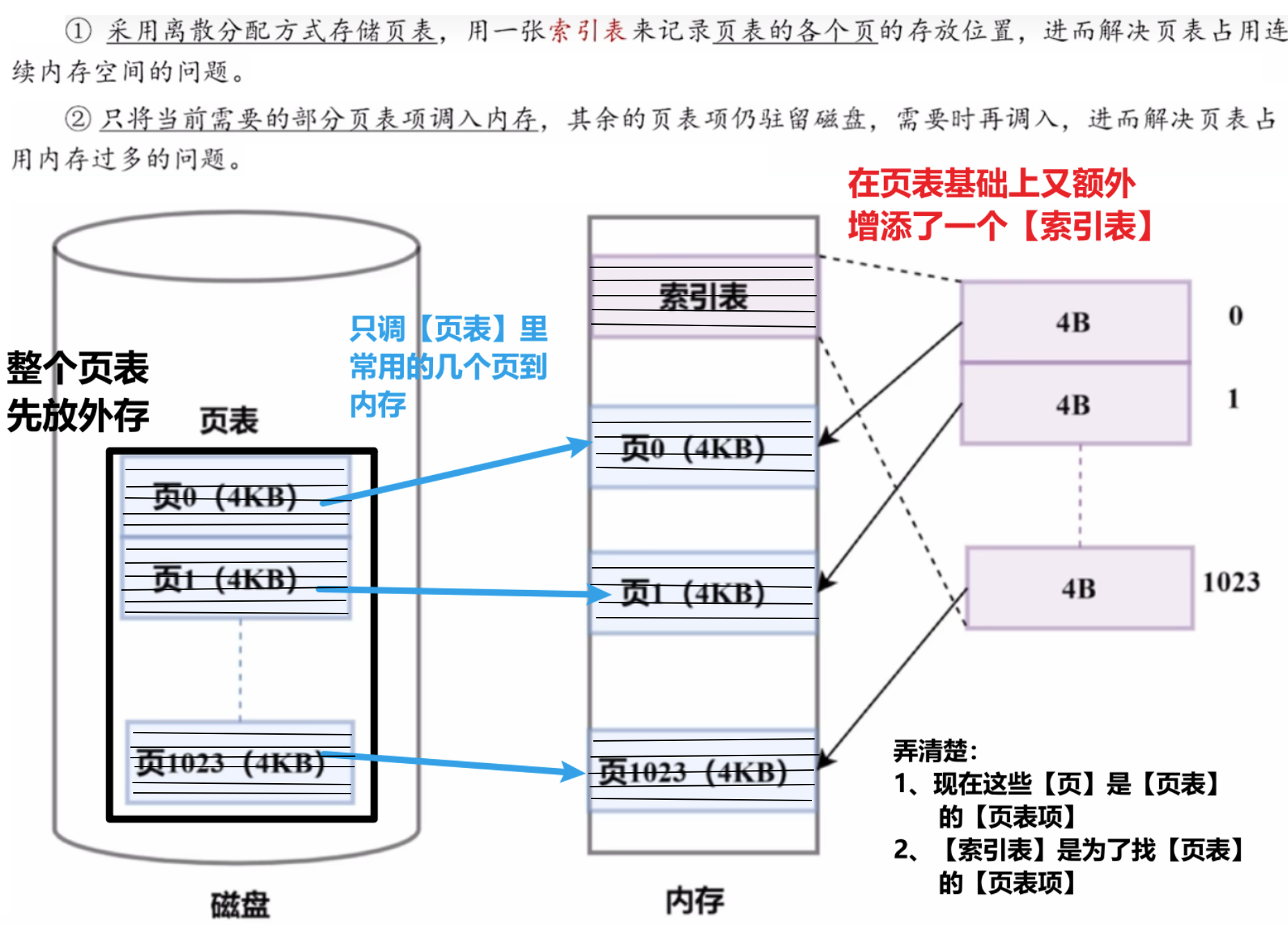

2）解决思路：分级页表
- 那么【进程】太大了，我们可以拆分成多个【页】离散存放
- 【页表】太大了 ，我们一样可以拆分成多个【页】 离散存放
- 【页表】统一记录了【进程各个页】的地址映射关系
- 那只需要再额外加一个【索引表】，就可以让**【索引表】统一记录了【页表各个页】的地址映射关系**
- 为了区分【页表的页】和【进程的页】，后续我尽量用**【页表块】这个说法代表【页表的页】**

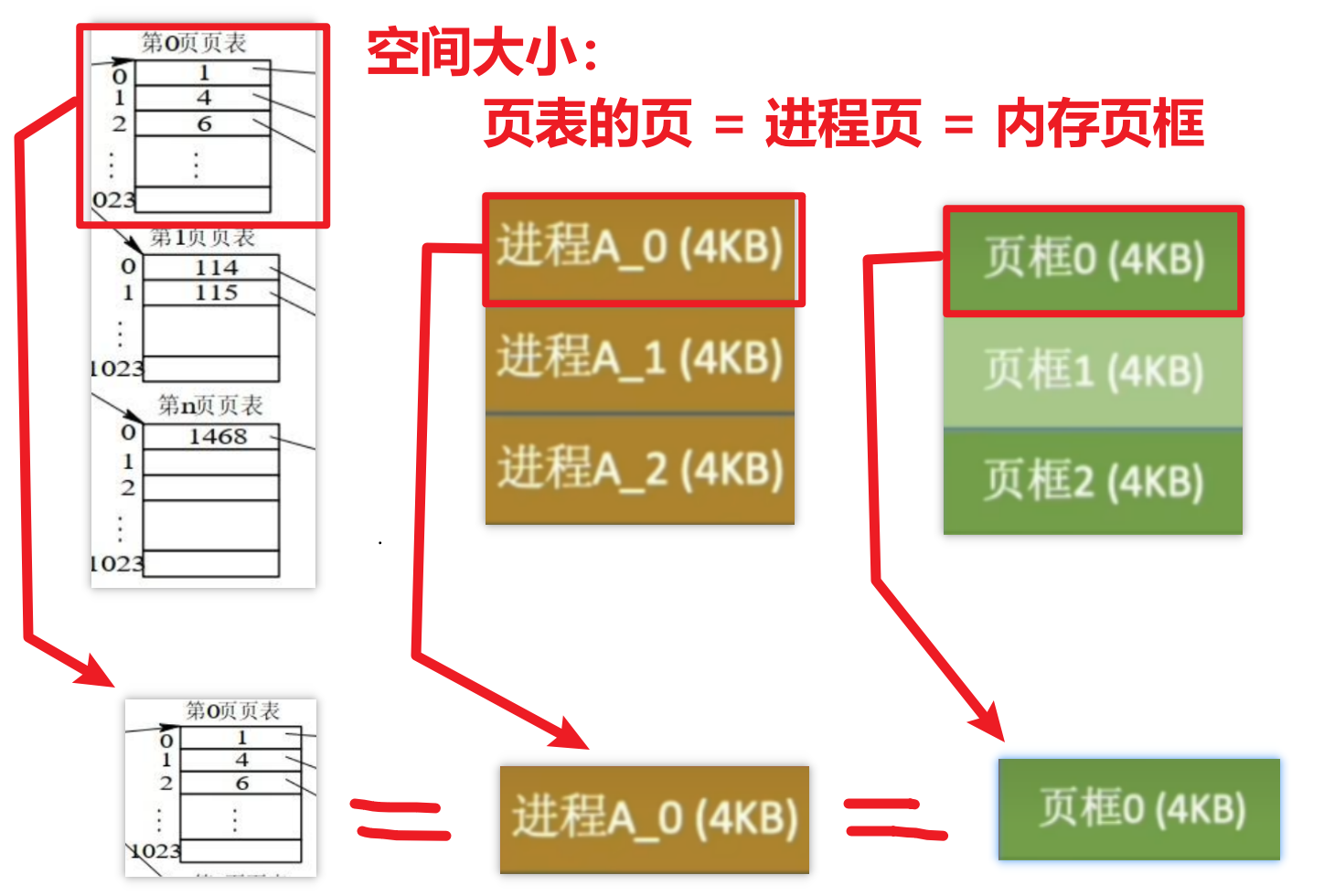

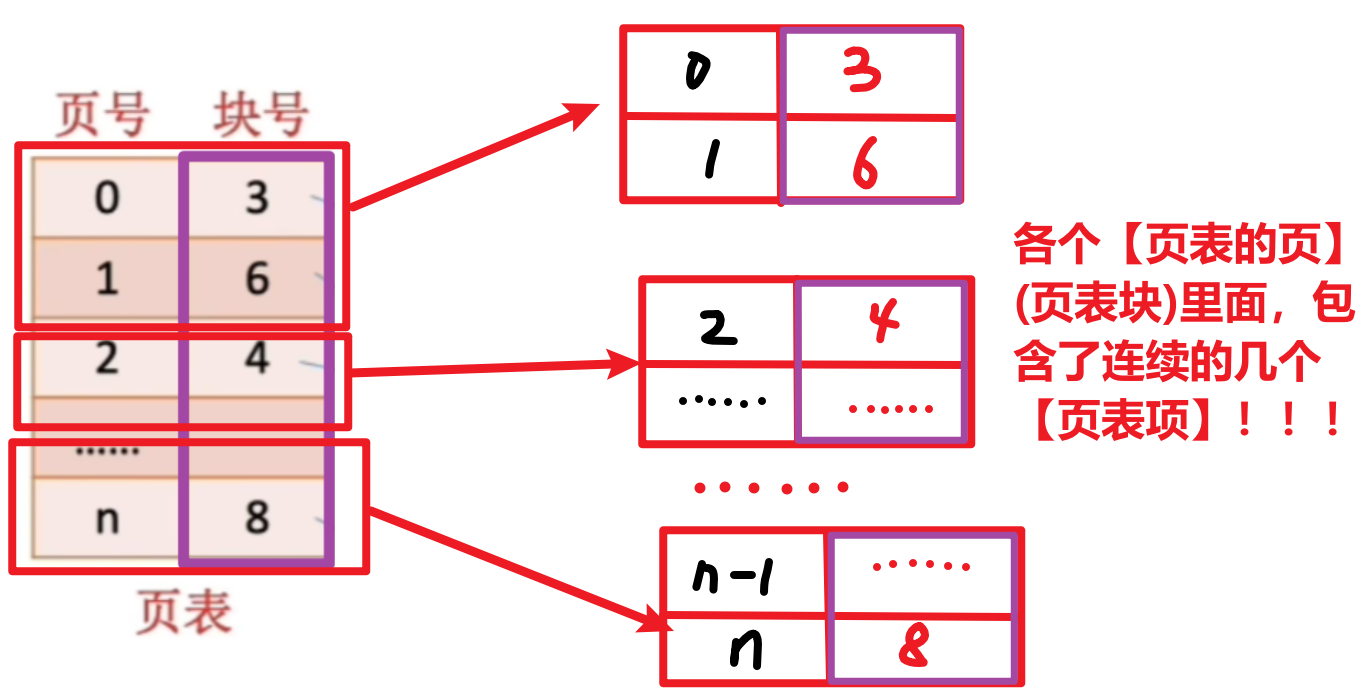

- 还有2个误区！！！
- 1、【页表的页（页表块）】=【连续几个页表项】≠【1个页表项】
- 2、但是不管你页表、进程、内存页框，反正你能【分页】，就必须按统一的大小分！！！分页的规则就是拆分的所有【页（块）】都要一样大
- 所以**【页表块（页表页）】=【进程页】=【内存页框】**

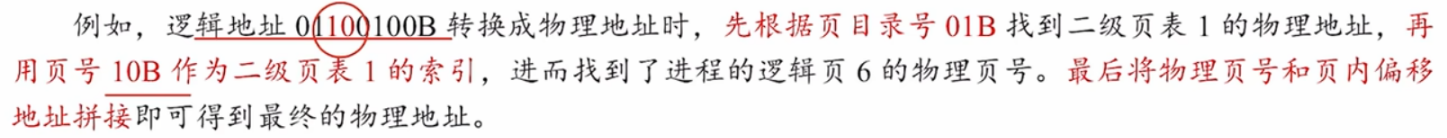

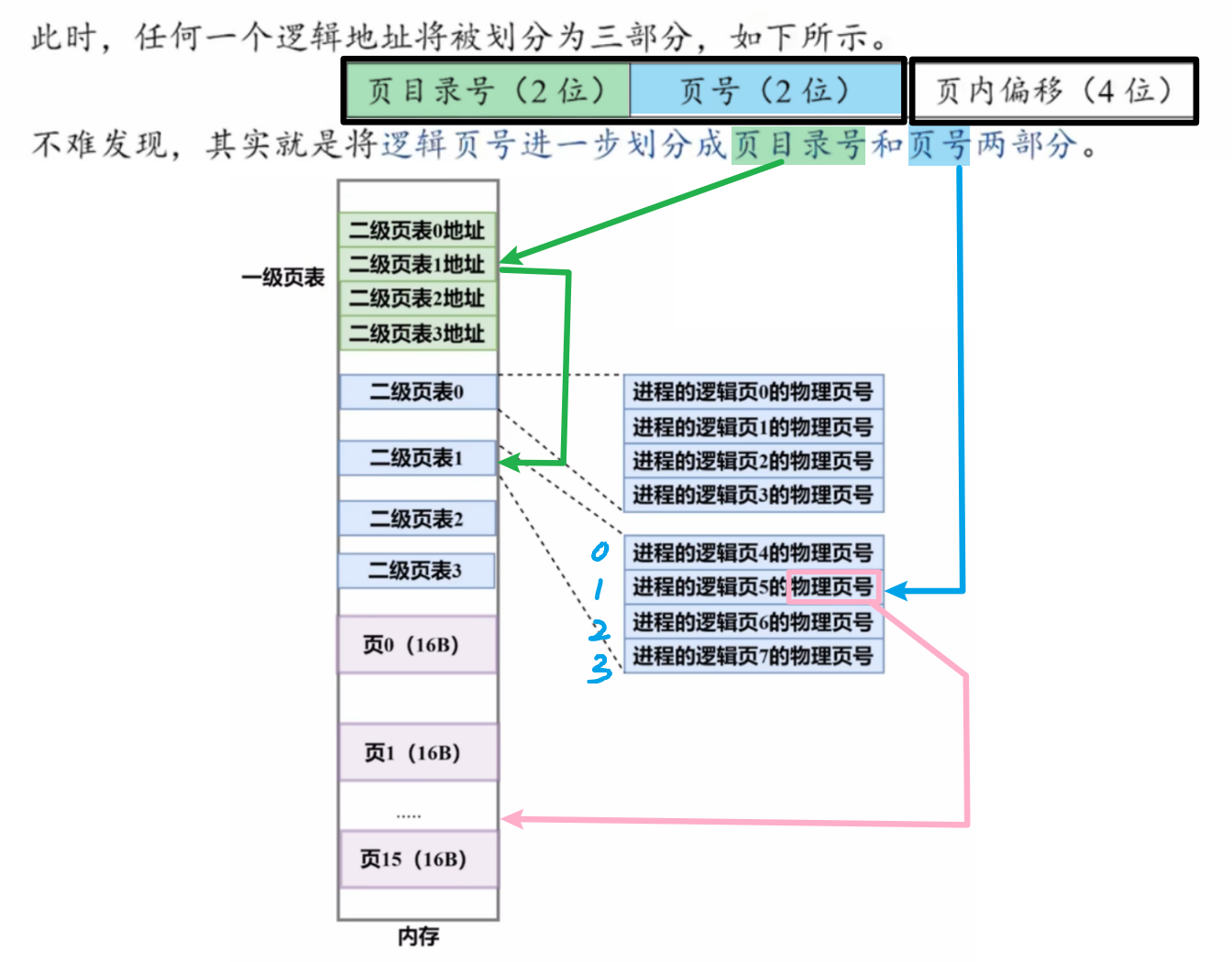

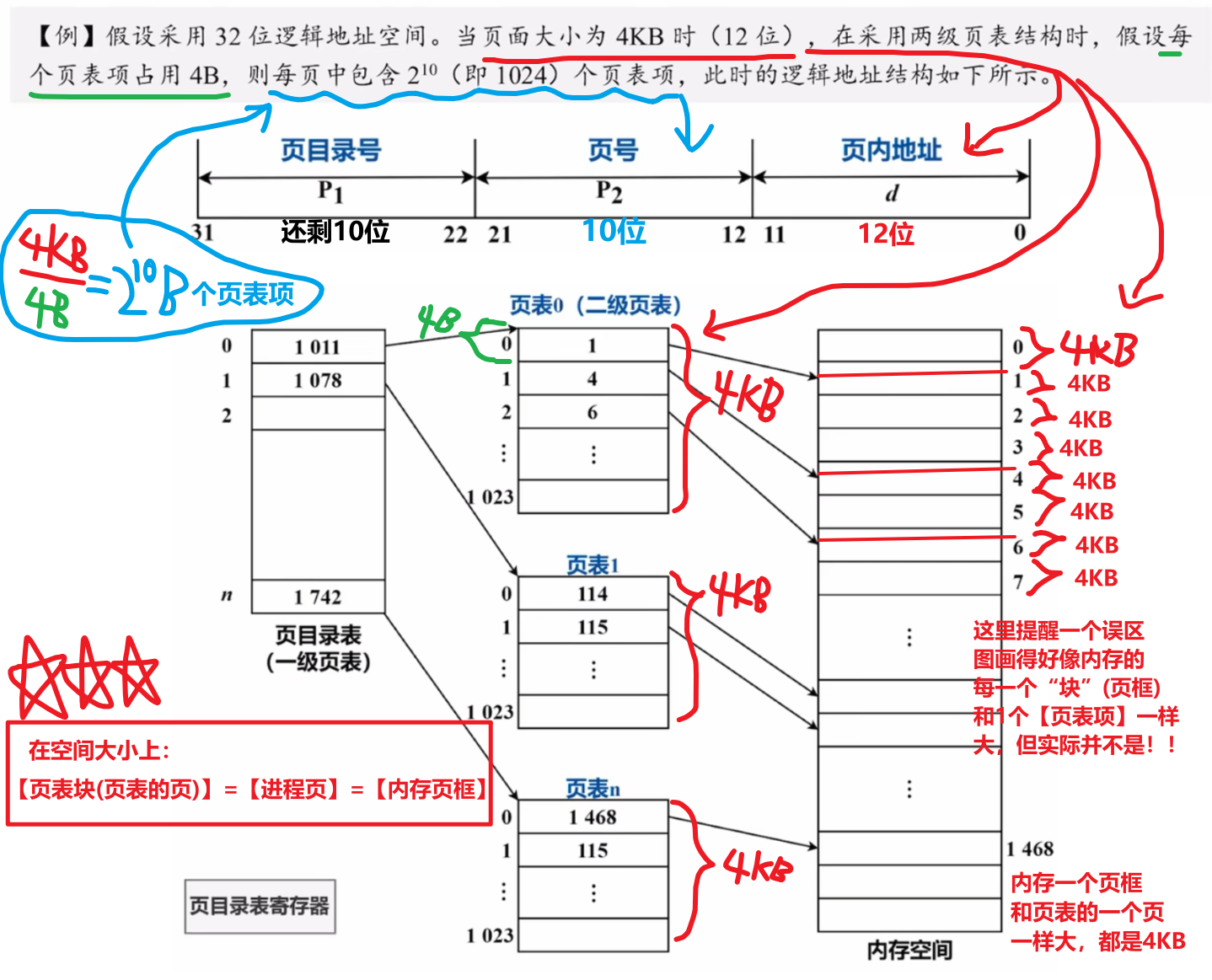

3）两级页表的【逻辑地址结构】
- 两级页表的【逻辑地址】就是把【页号】又细分成【页目录号】+【页号】
- 其中【页目录号】指的是【索引表的各个表项】
- 【索引表的表项】记录的是每一个【页表块（页表的页）】在哪
- 【页号】指的是1个页表块里的【页表项】
- 【页表项】记录的是每一个【逻辑页 和 物理页框号 的映射关系】
- 【页内地址】指的是具体在【页 和 页框内的相对位置】

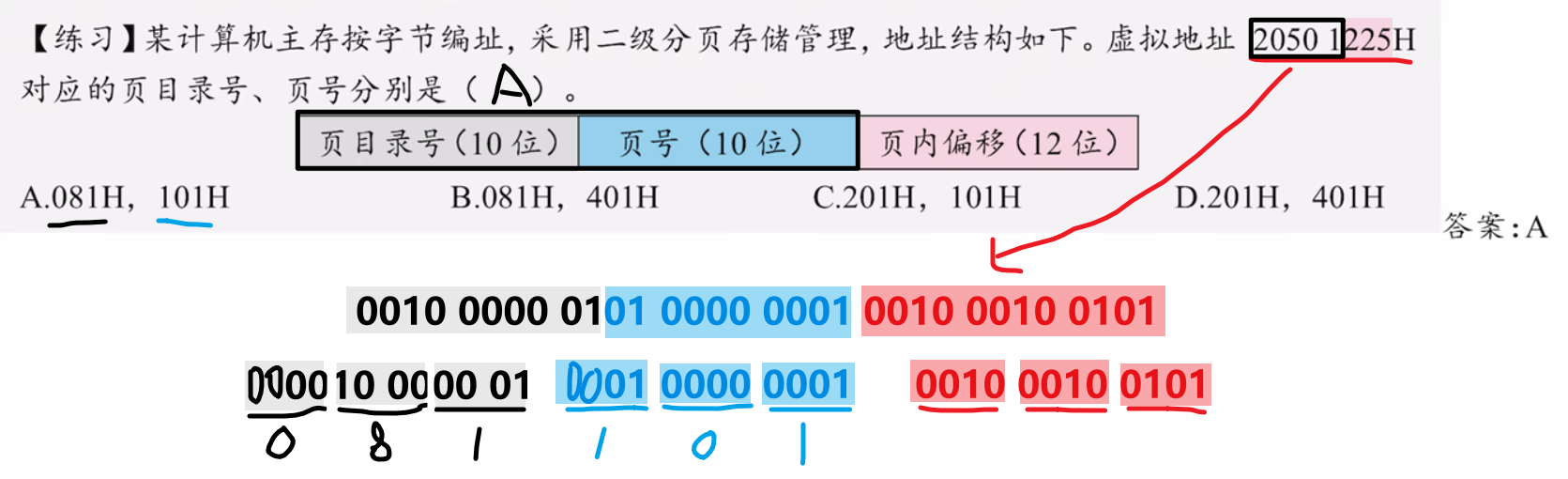

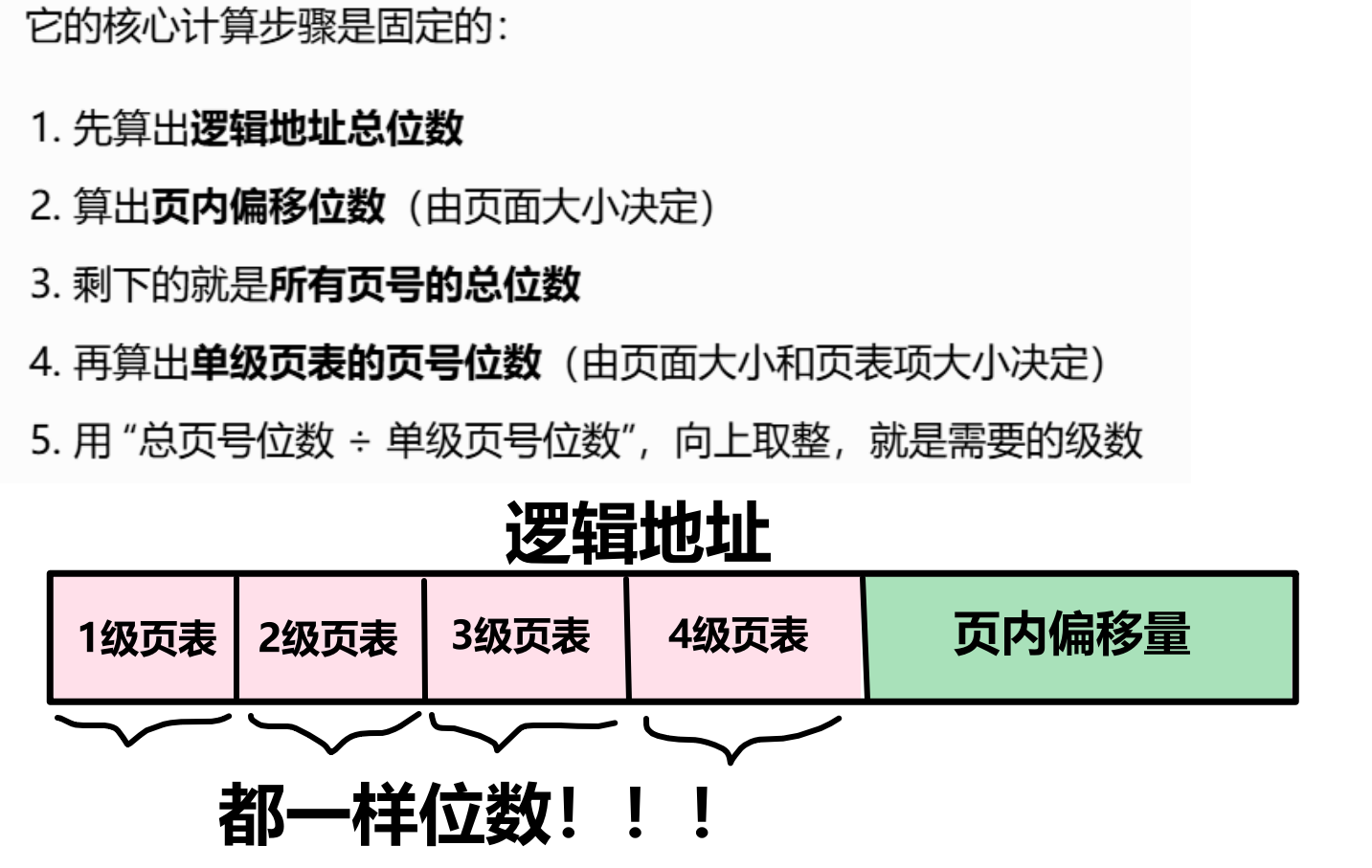

如何计算【逻辑地址】的【页目录号】、【页号】、【页内地址】位数

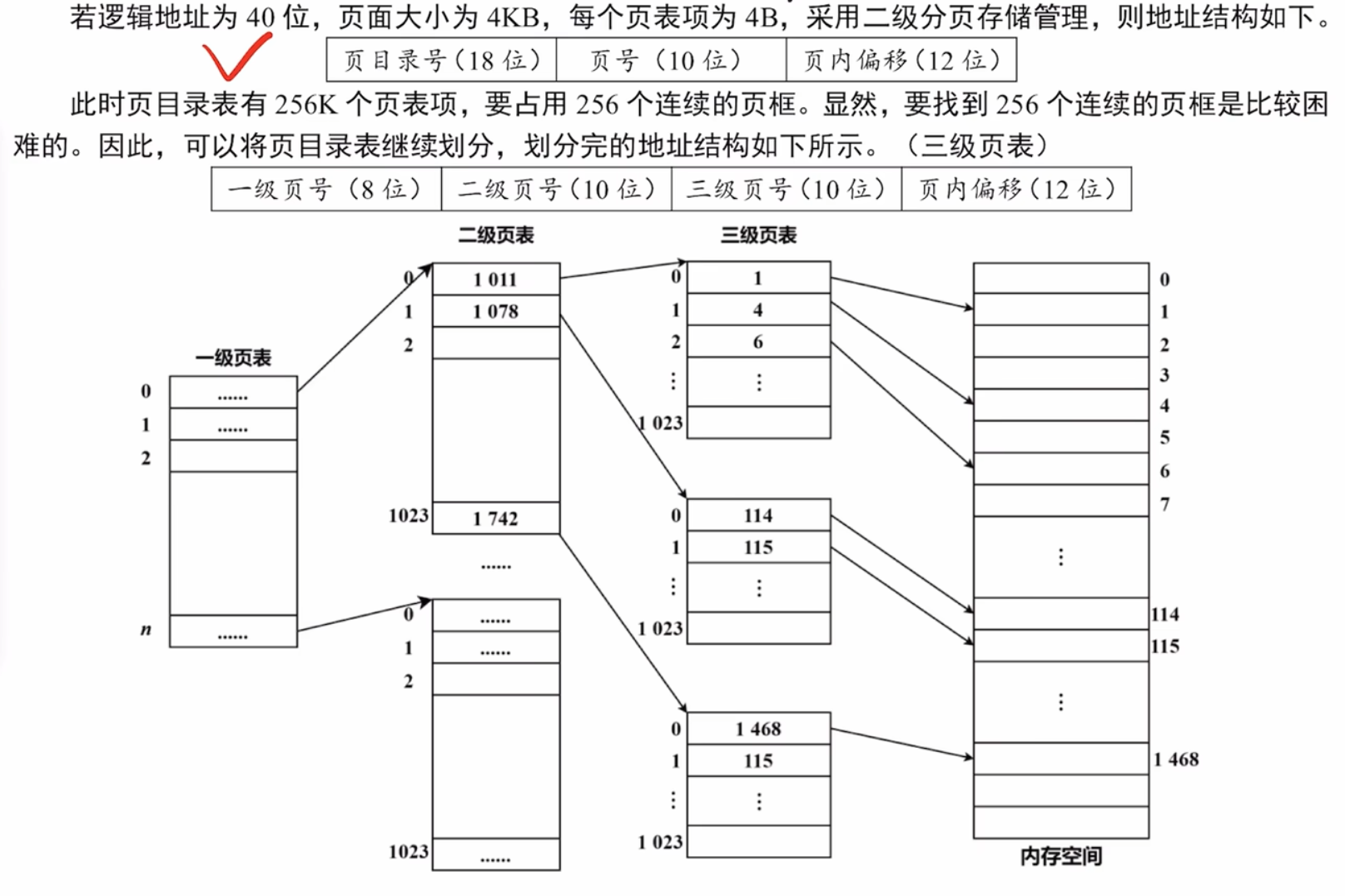

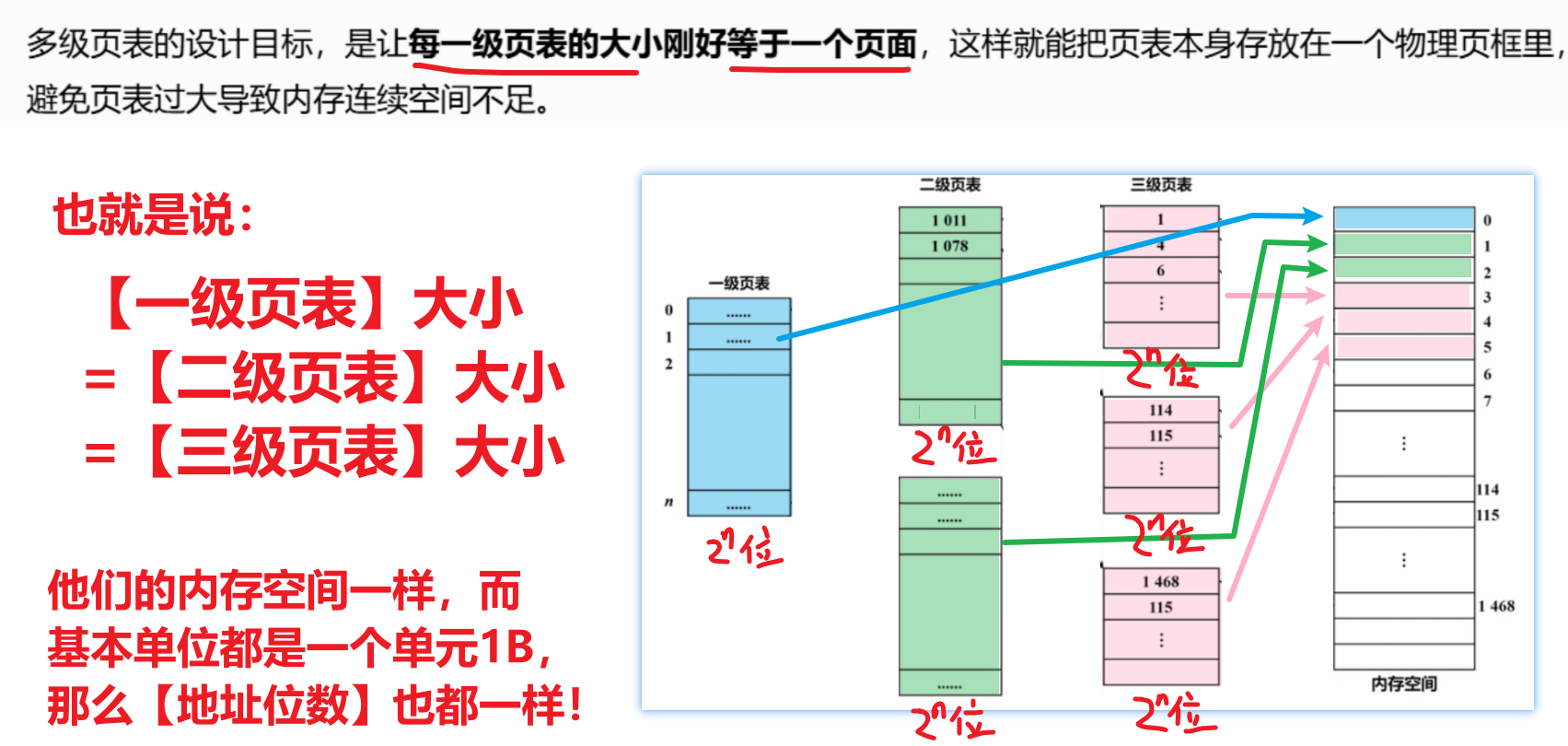

4）多级页表（按二级页表思路类推）

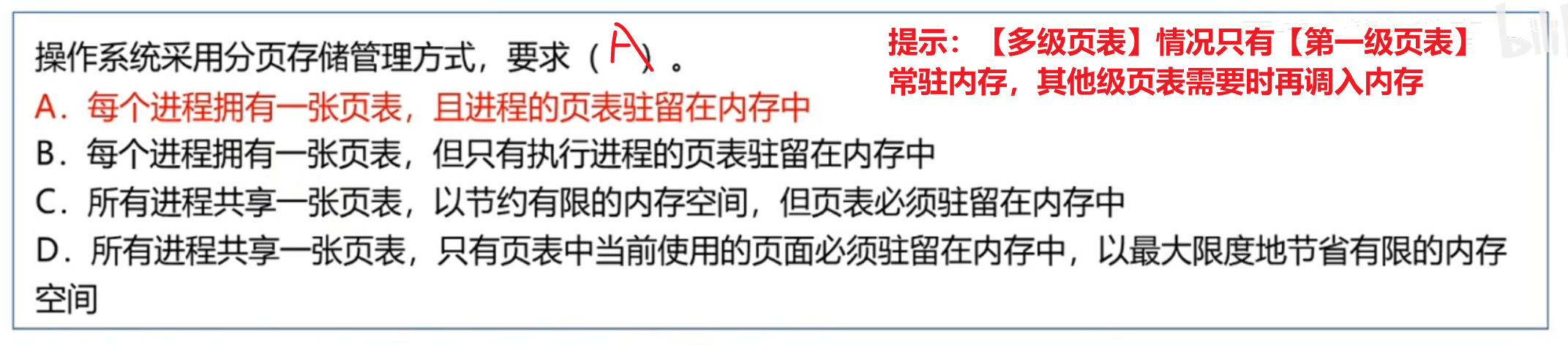

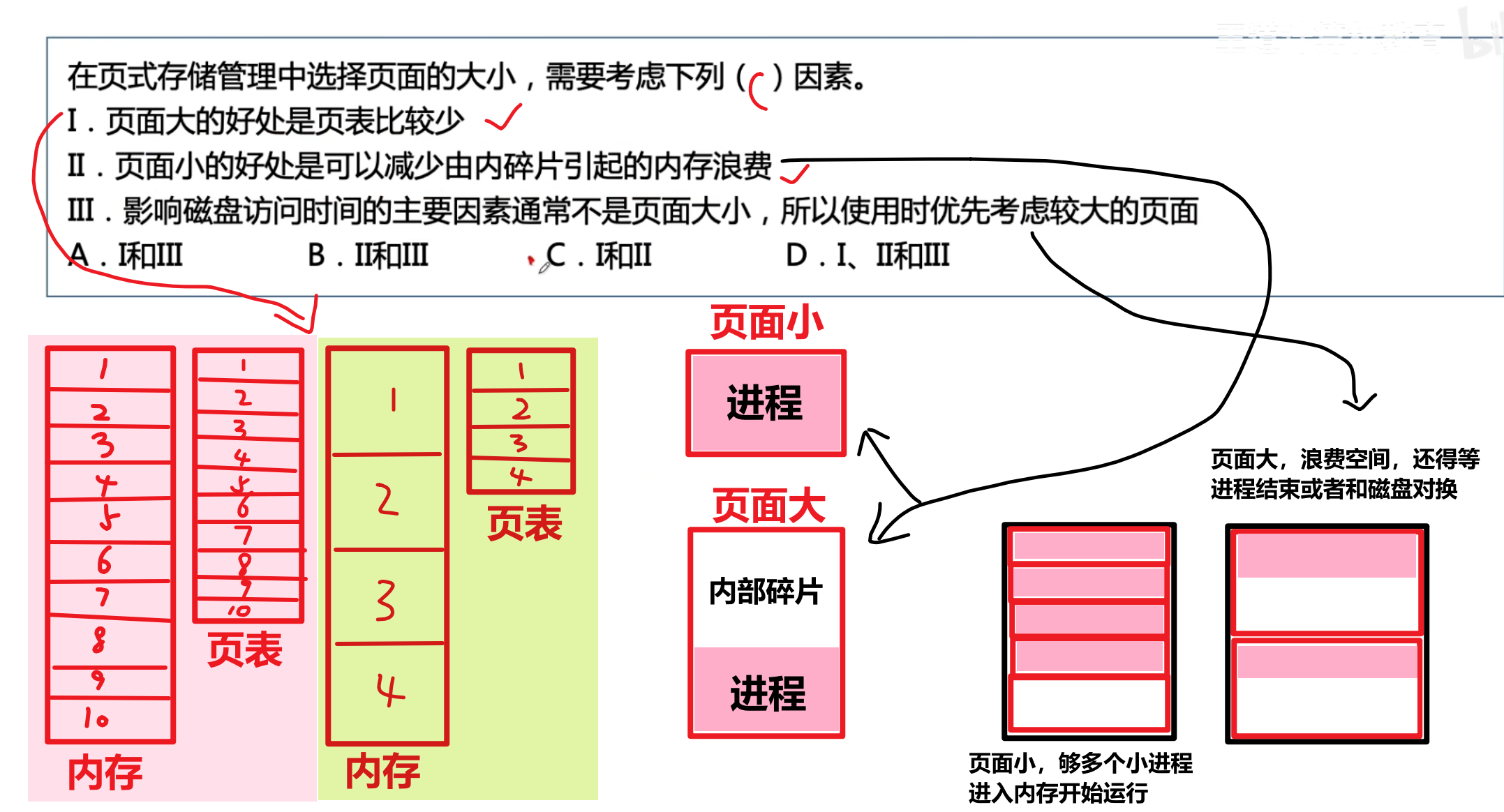

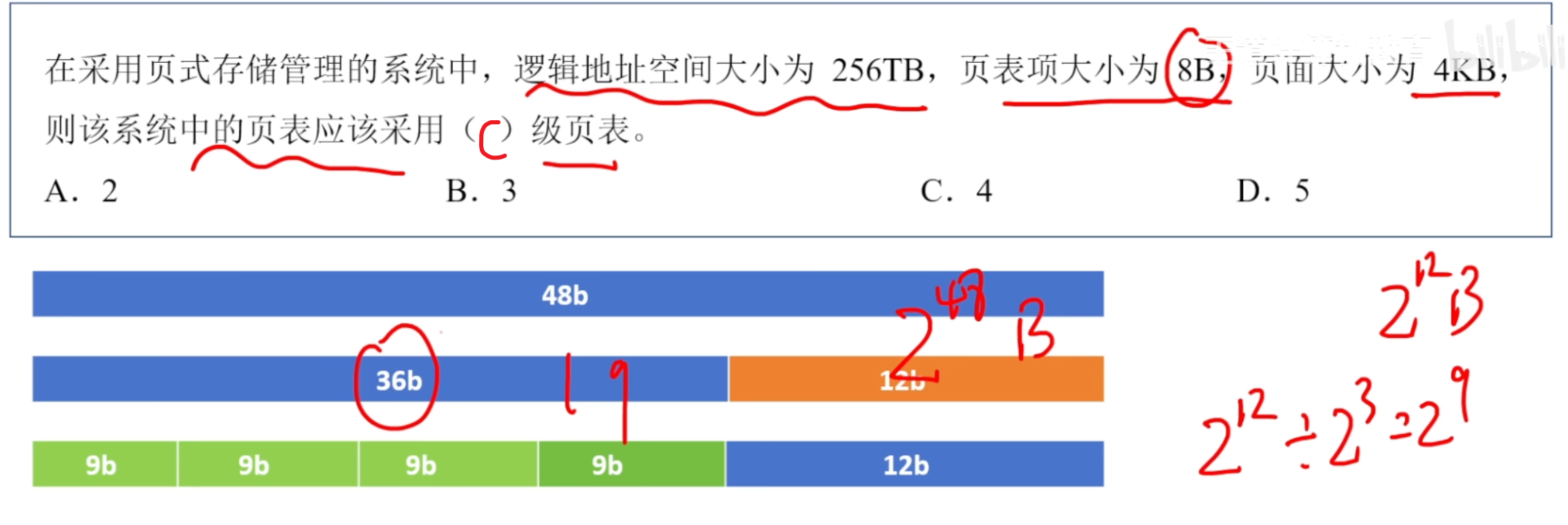

【例题】
【例题】

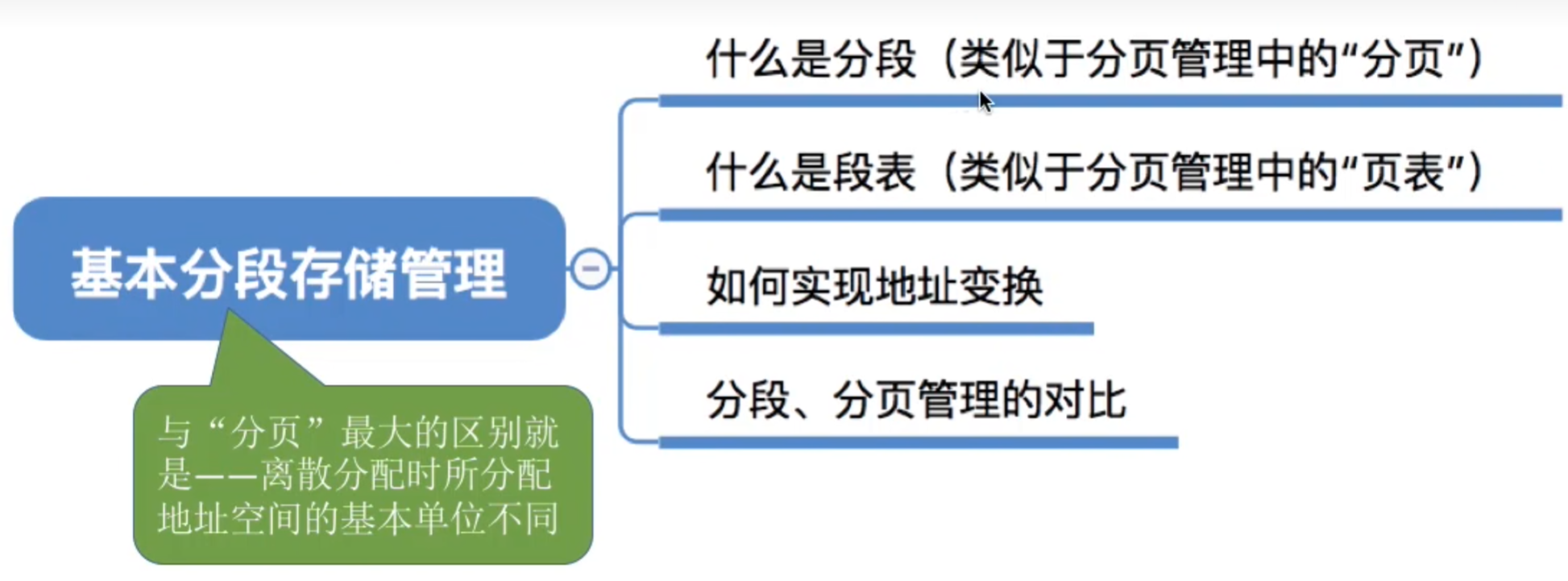

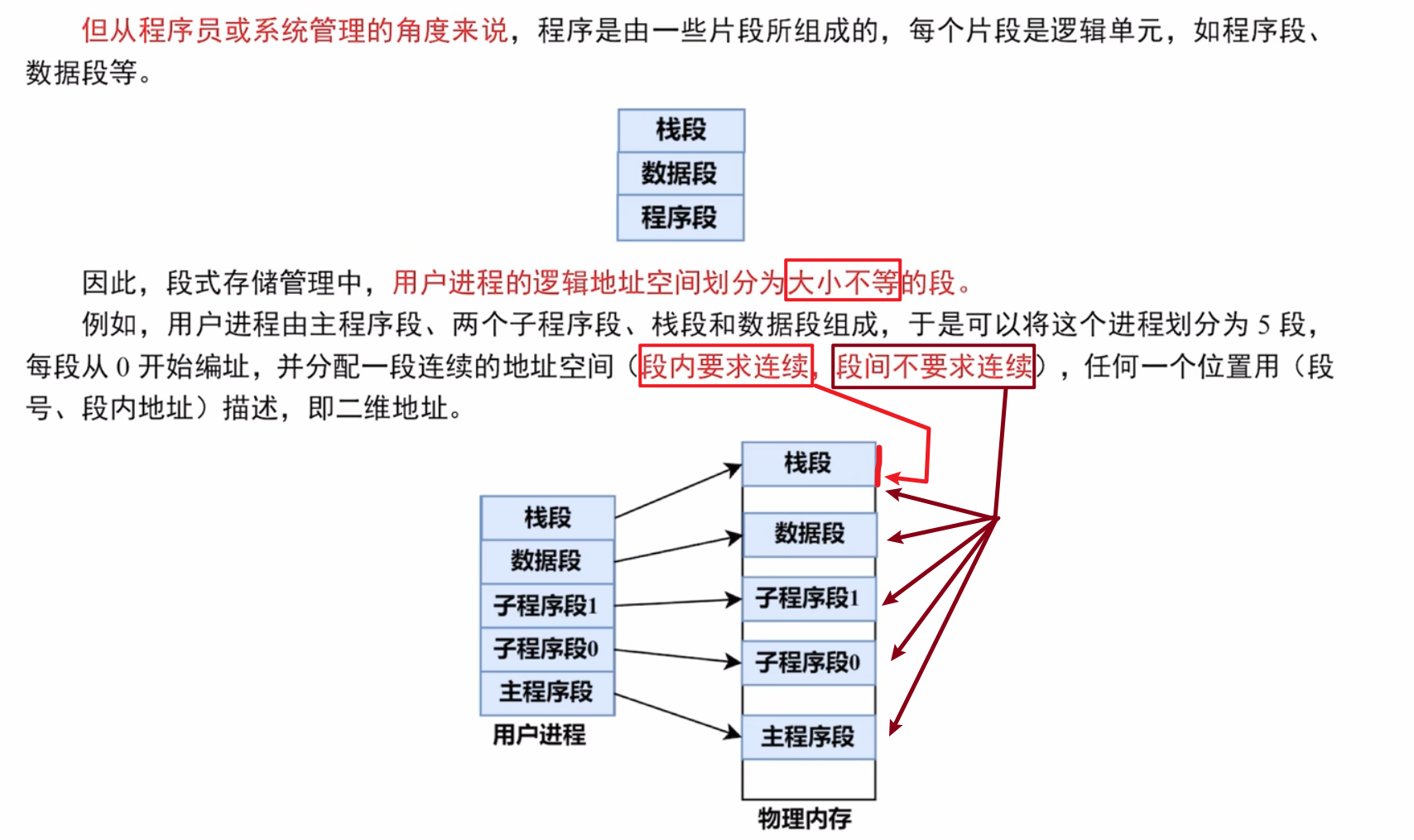

三、【分段】分配
1、为什么要分成【段】？分块不就够了？
人话：
- 【分页】每个【页】都是【固定一样大小】！！！
- 而且每个【页】里包含了各种【可共享、不可共享】的不同权限的内容，不够灵活
- 【分段】每个【段】都【不一样大】！！！
- 各个【段】有自己内容类型所带的特殊权限、不同功能，够灵活
- 尤其是第二章、第三章我们都学过，【进程映像】里包含了各个【段】
；
；

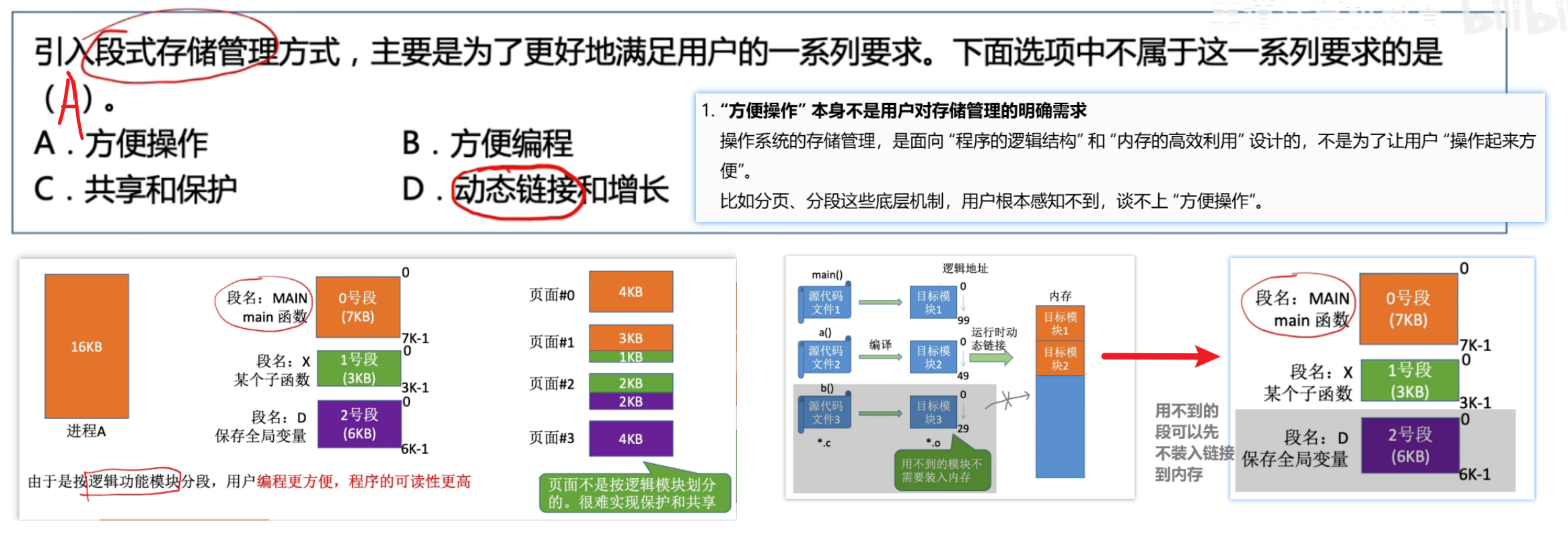

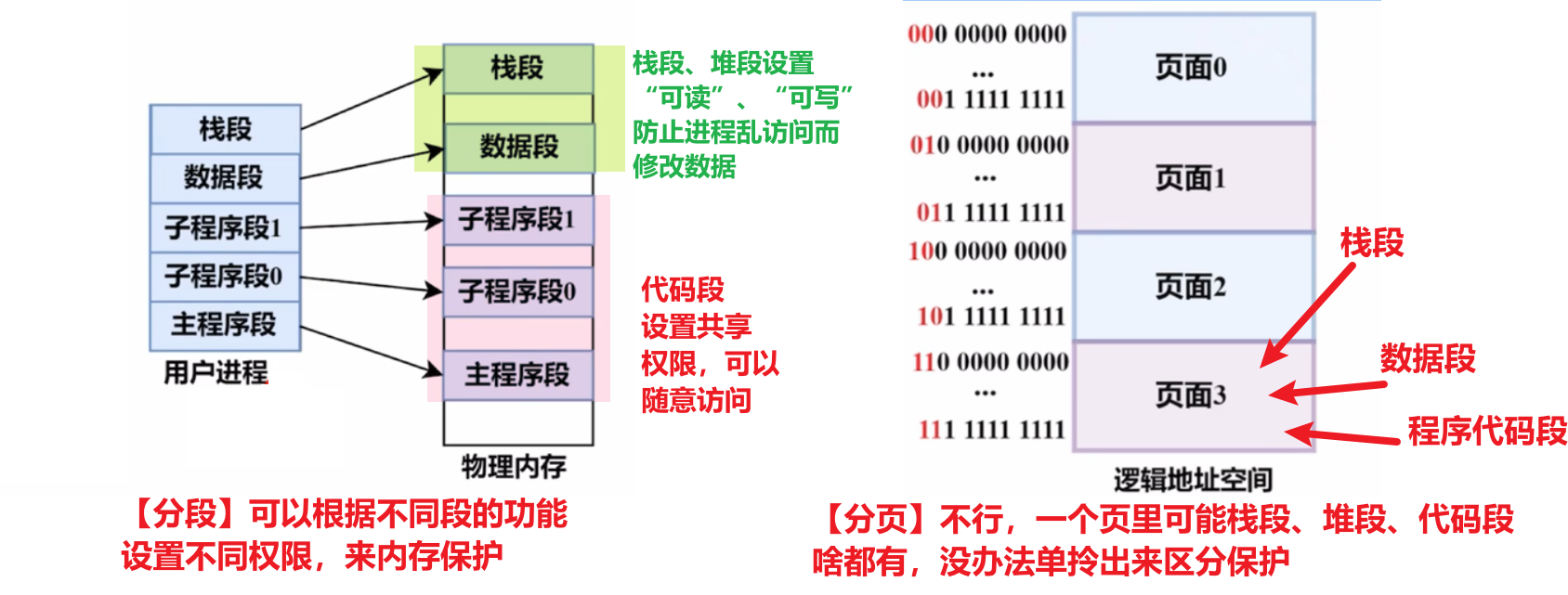

【具体4大优势】
- 1、便于分段设置【权限管理、保护】

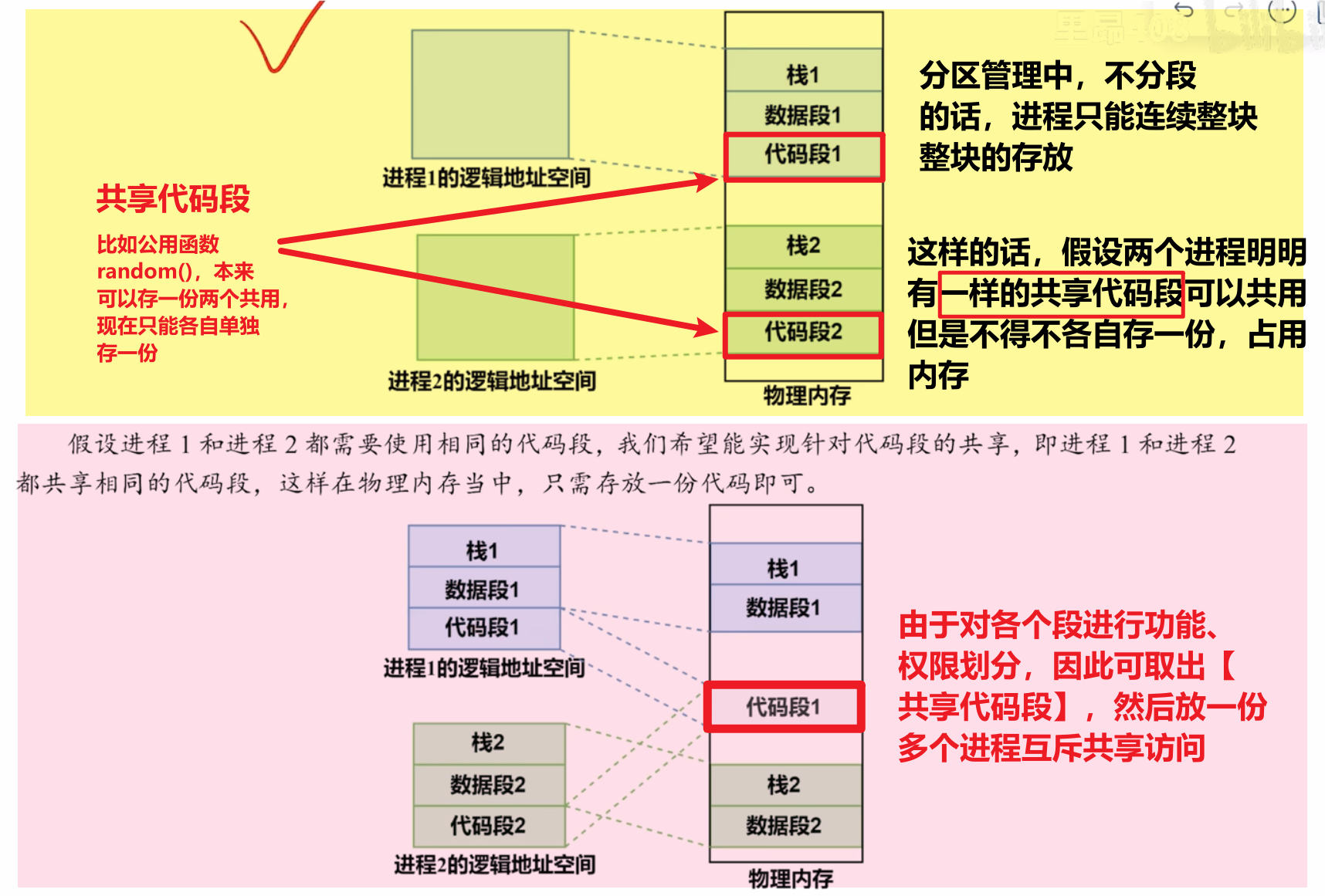

- 2、便于【存储共享】

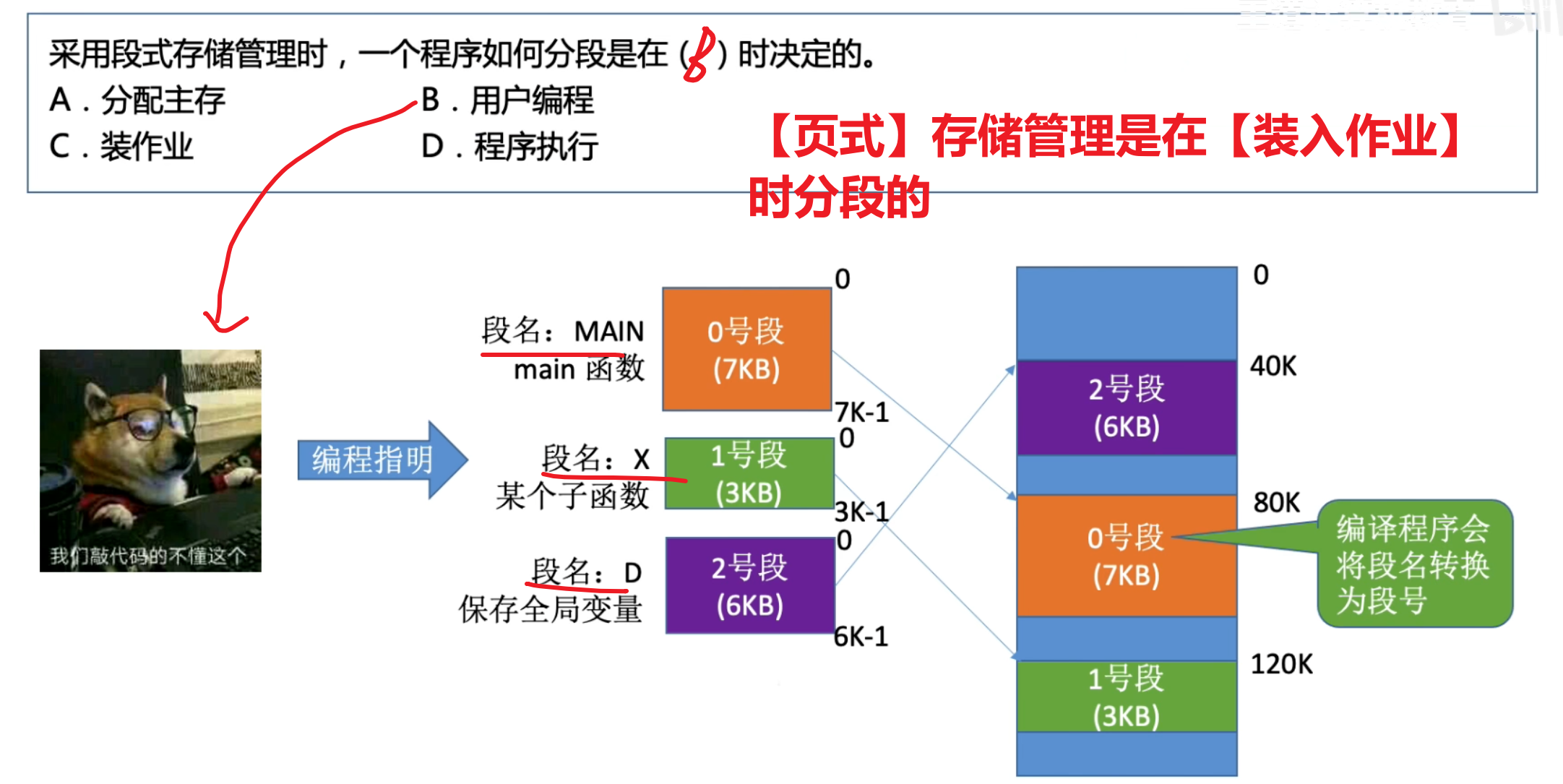

- 3、【段名】便于程序员编程时区分、管理各个段
- 在程序员视角可以用【段名】区分、指明具体段
- 操作系统实际运行时仍用【段号】区分、管理

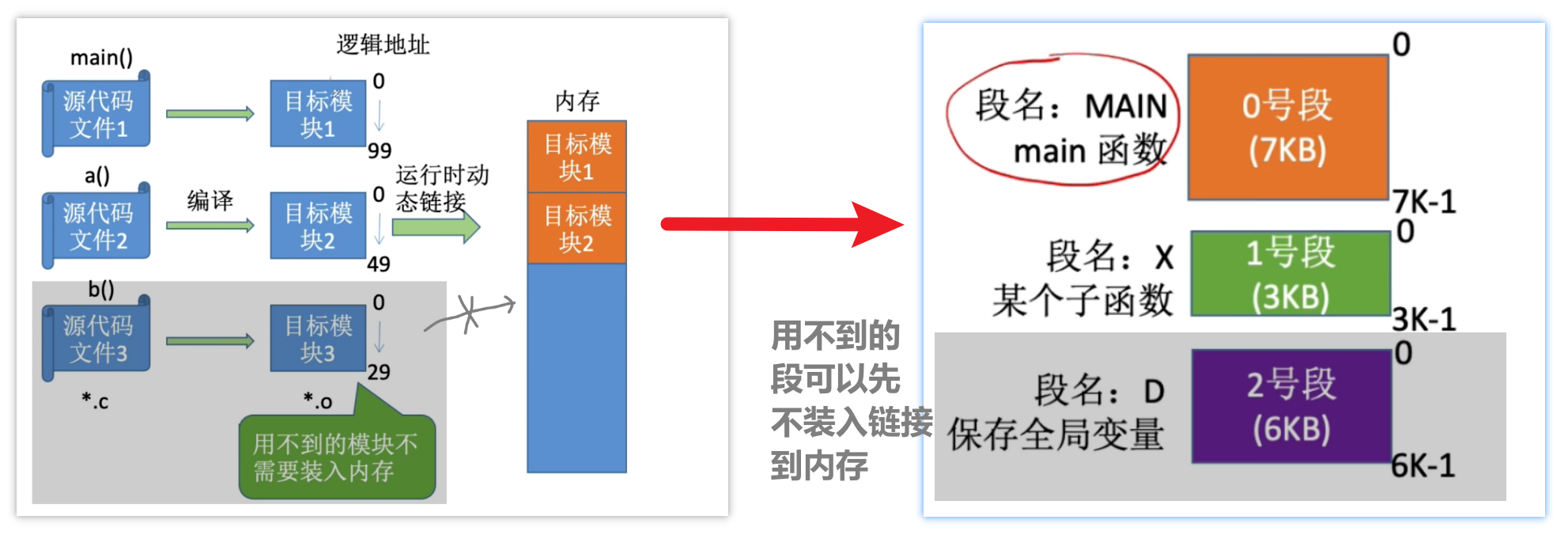

- 4、便于【动态链接和增长】
- 前面动态链接学过，暂时不需要的模块可以先不链接到内存
- 那么【分段】正是按逻辑分各个代码段、数据段，有的可能暂时不用链接到内存

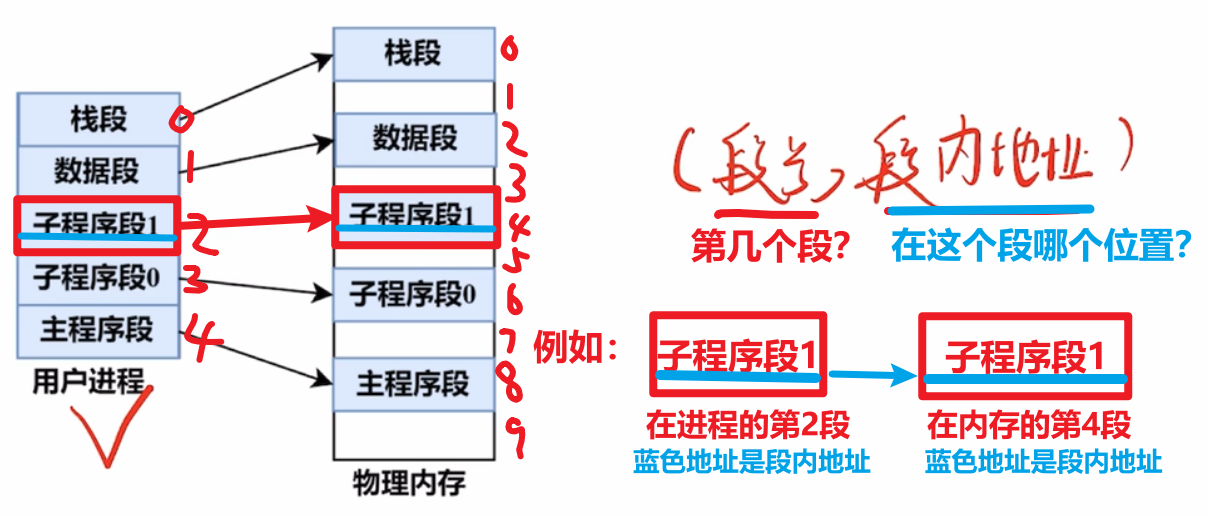

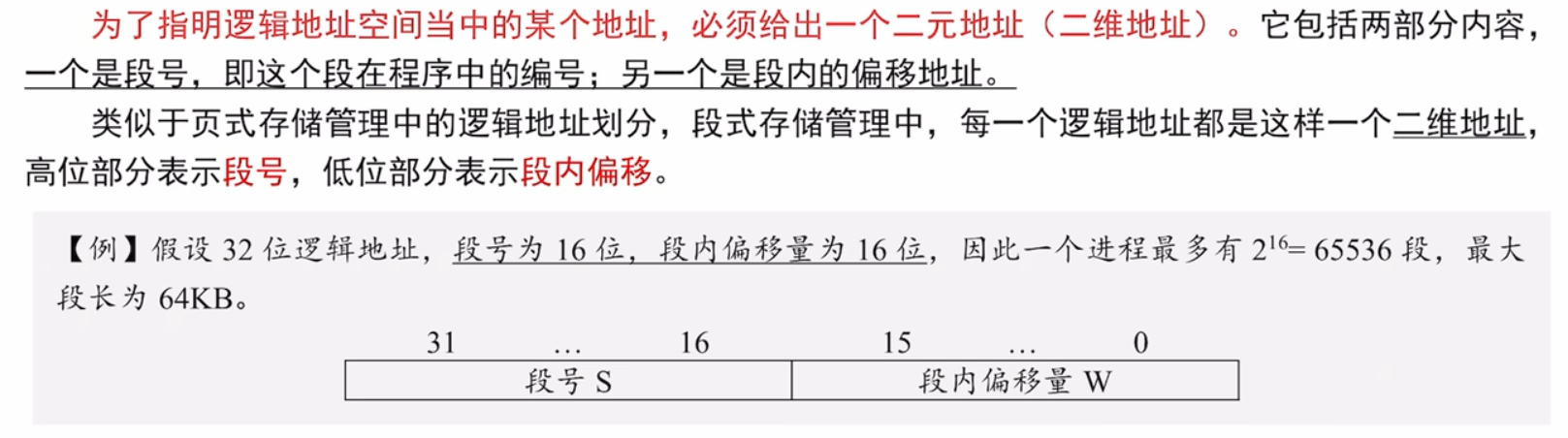

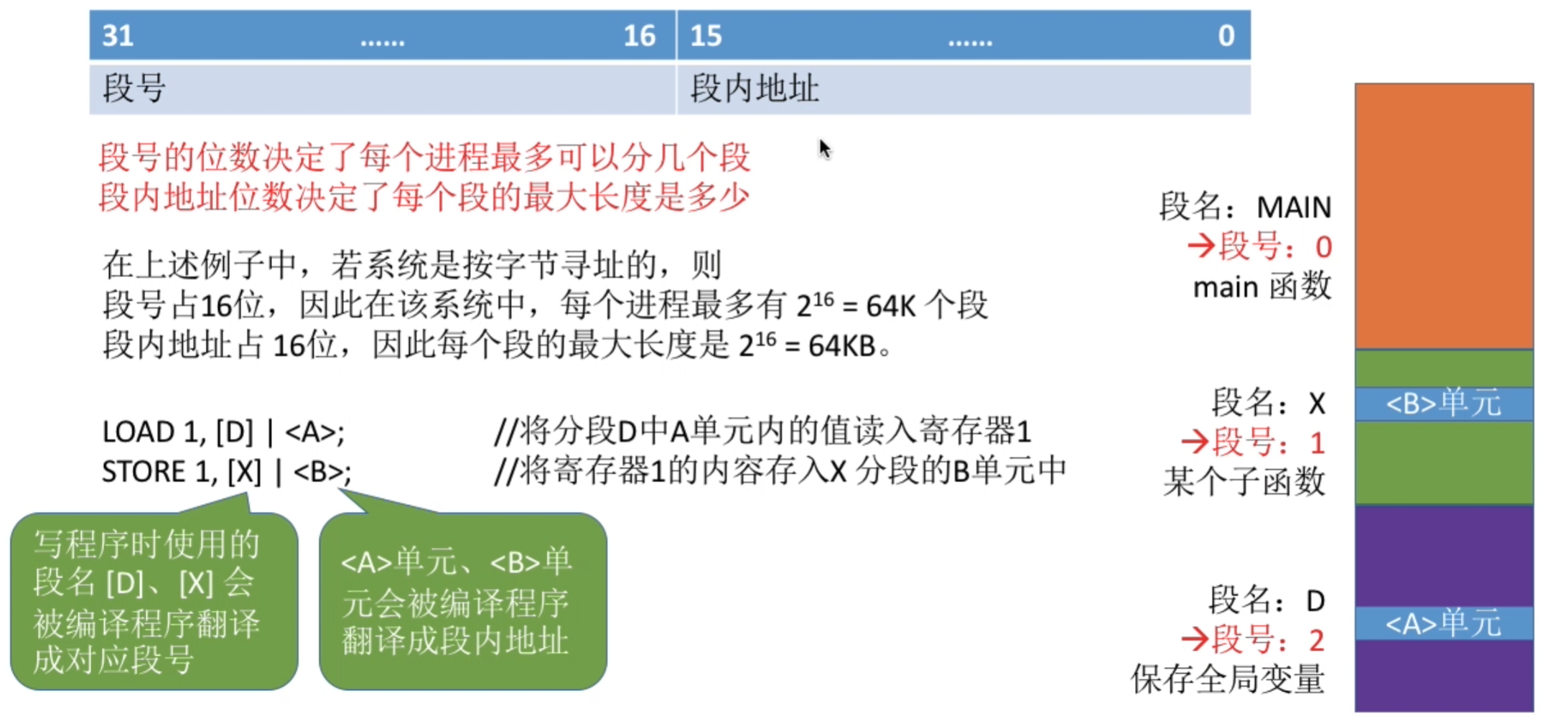

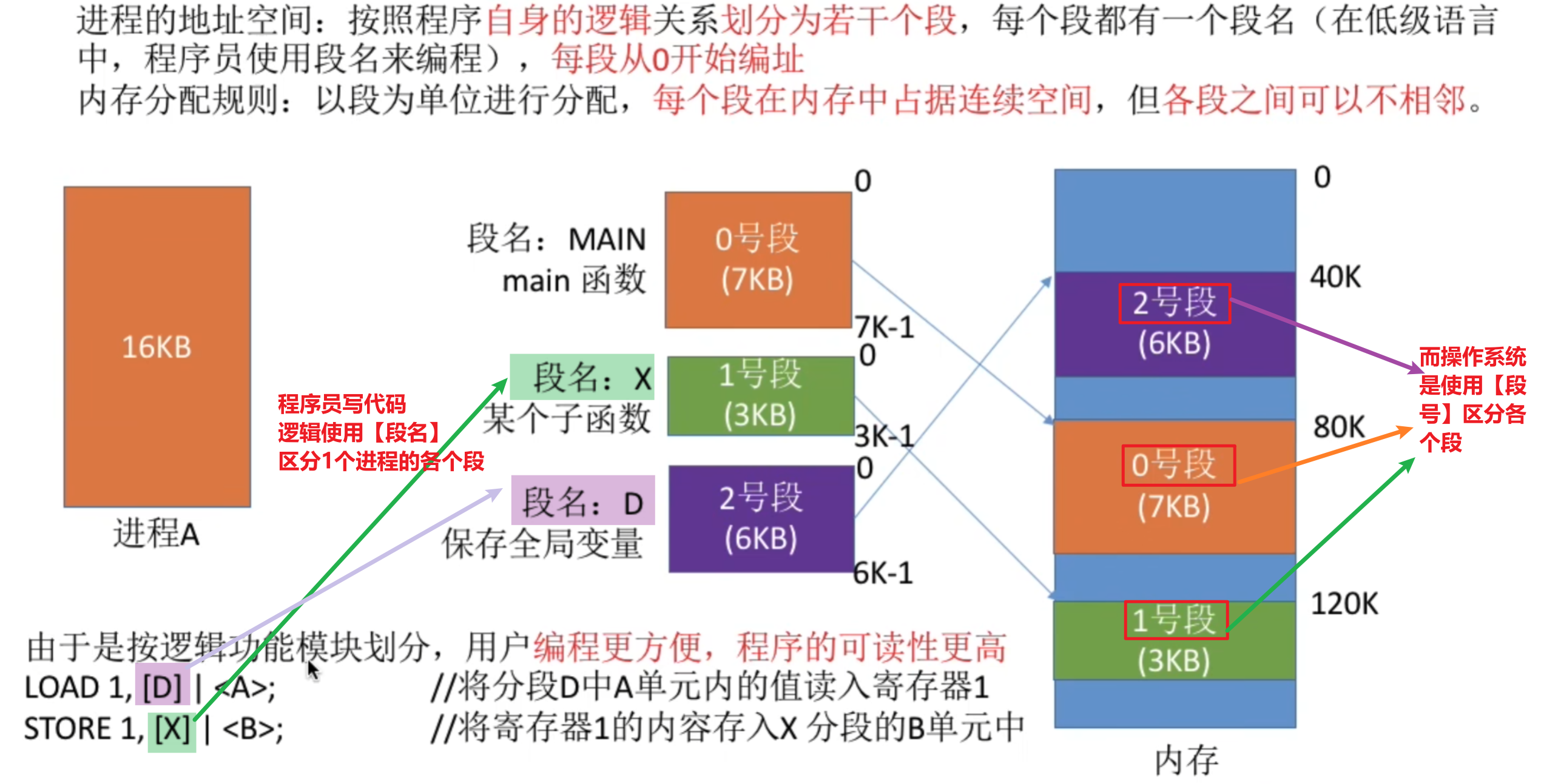

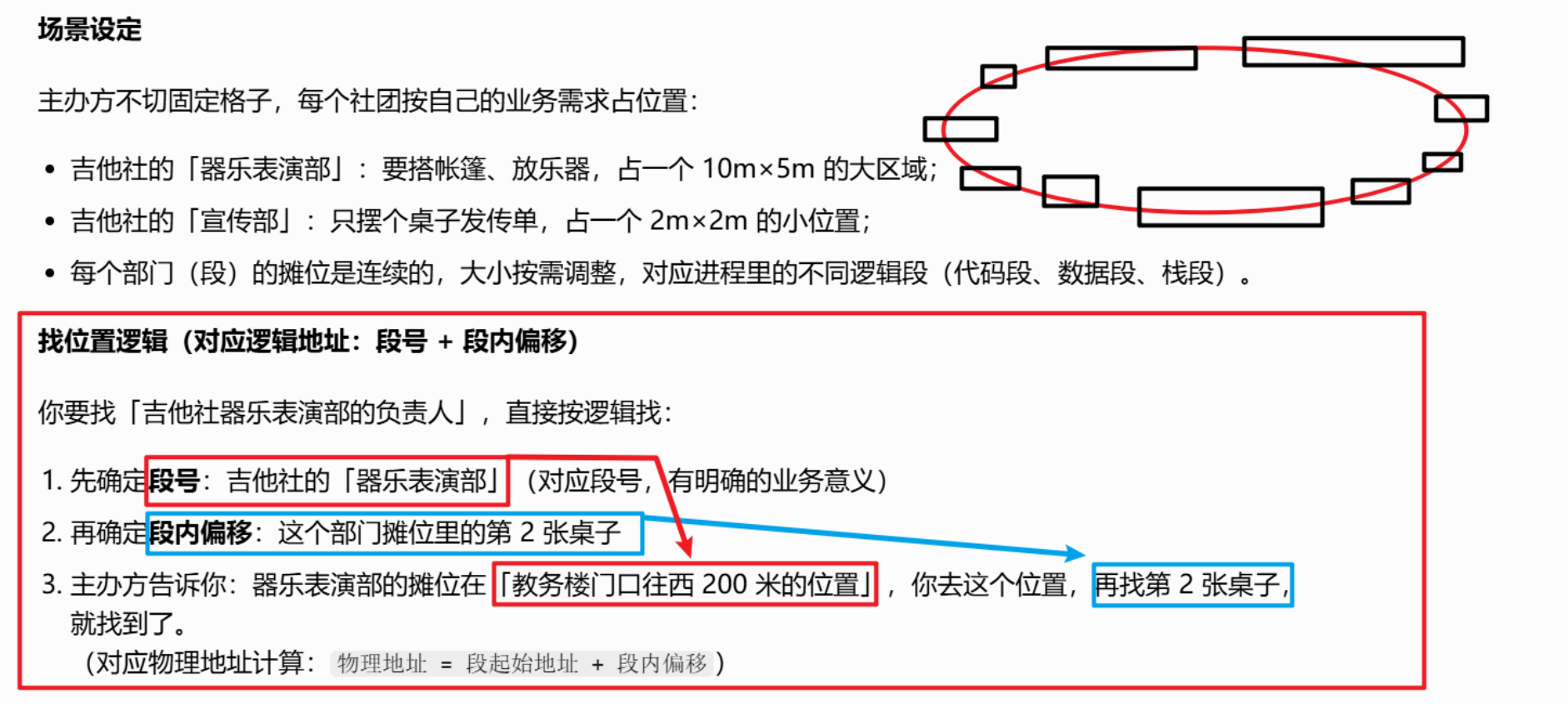

2、【段】的【逻辑地址结构】
注意重点：
- 因为【段】不是一样大小的，所以段的【逻辑地址】必须是二维的！！
- 结构上其实跟【分页】一样，也是：【段号】+【段内偏移量】
- 区别在于【内在含义】：

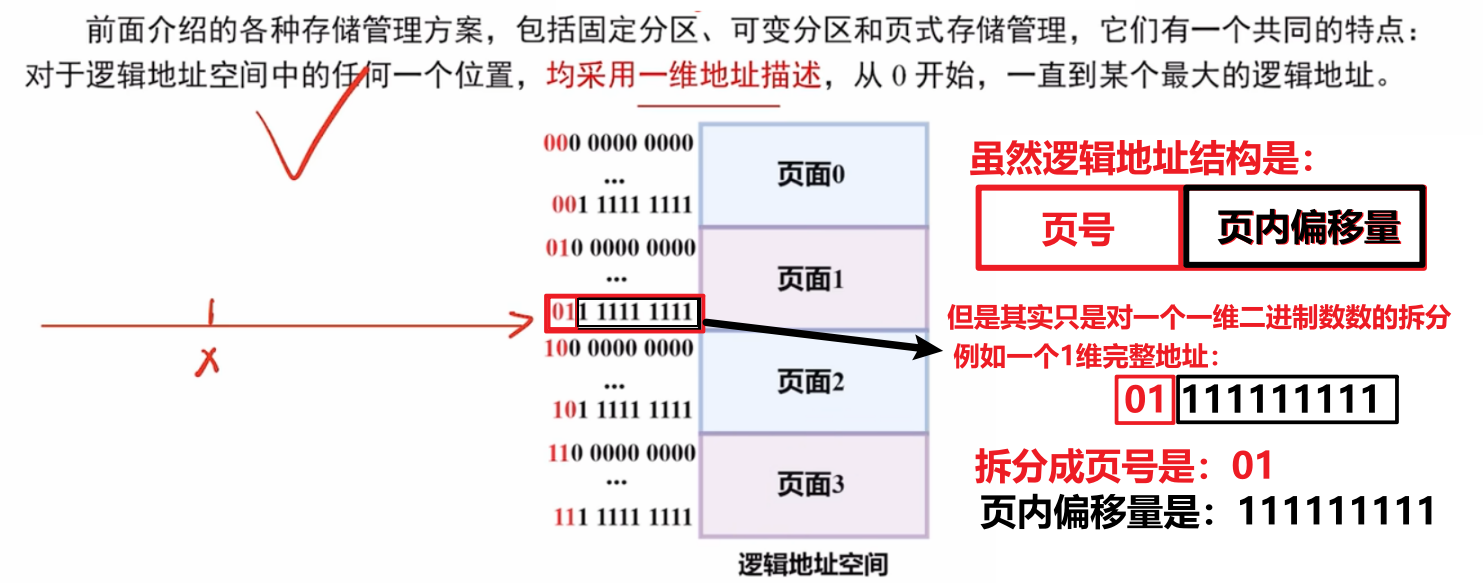

- 【分页】：可以直接用【完整的一维逻辑地址】，固定【前n位：页号】、【后k位页内偏移量】

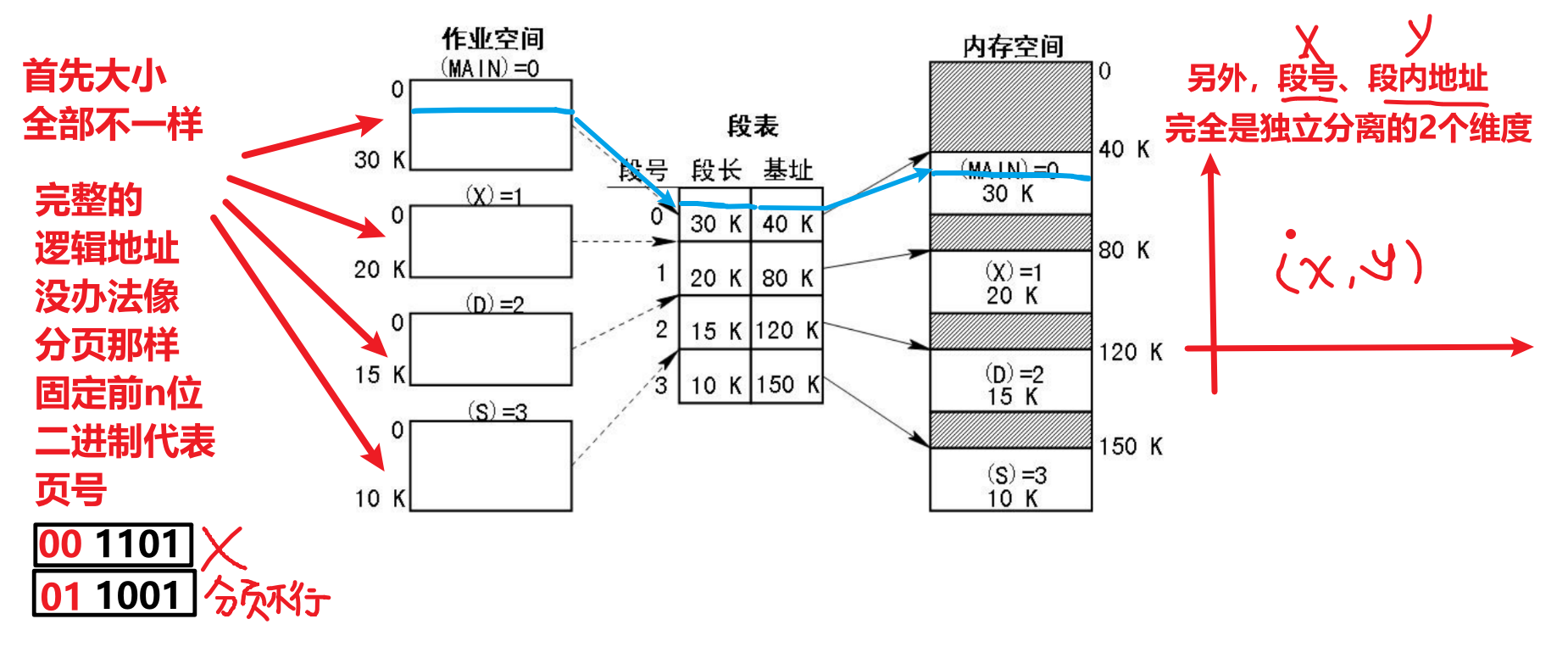

- 【分段】：不可以用【二维逻辑地址】固定分析出【段号】、【段内偏移量】，因为段大小不一样，地址位数自然也不一样

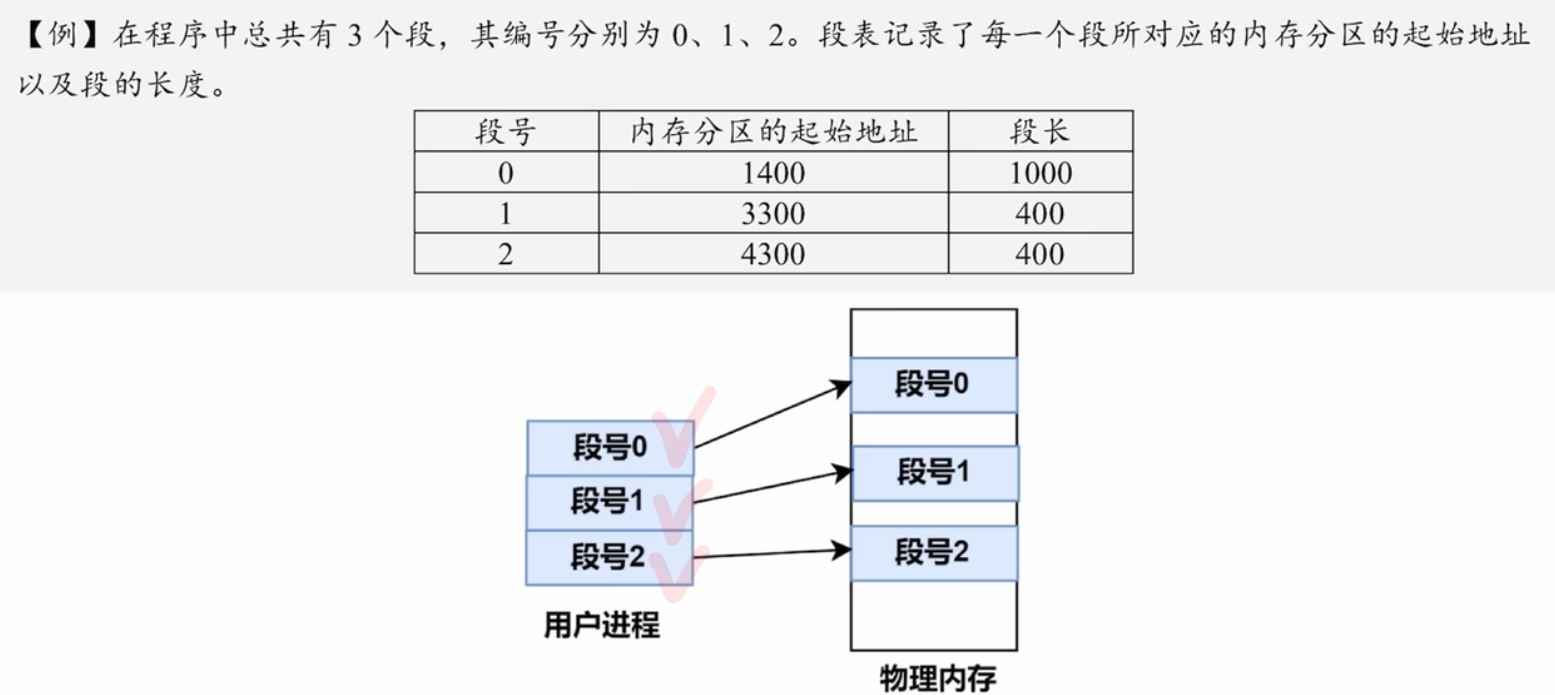

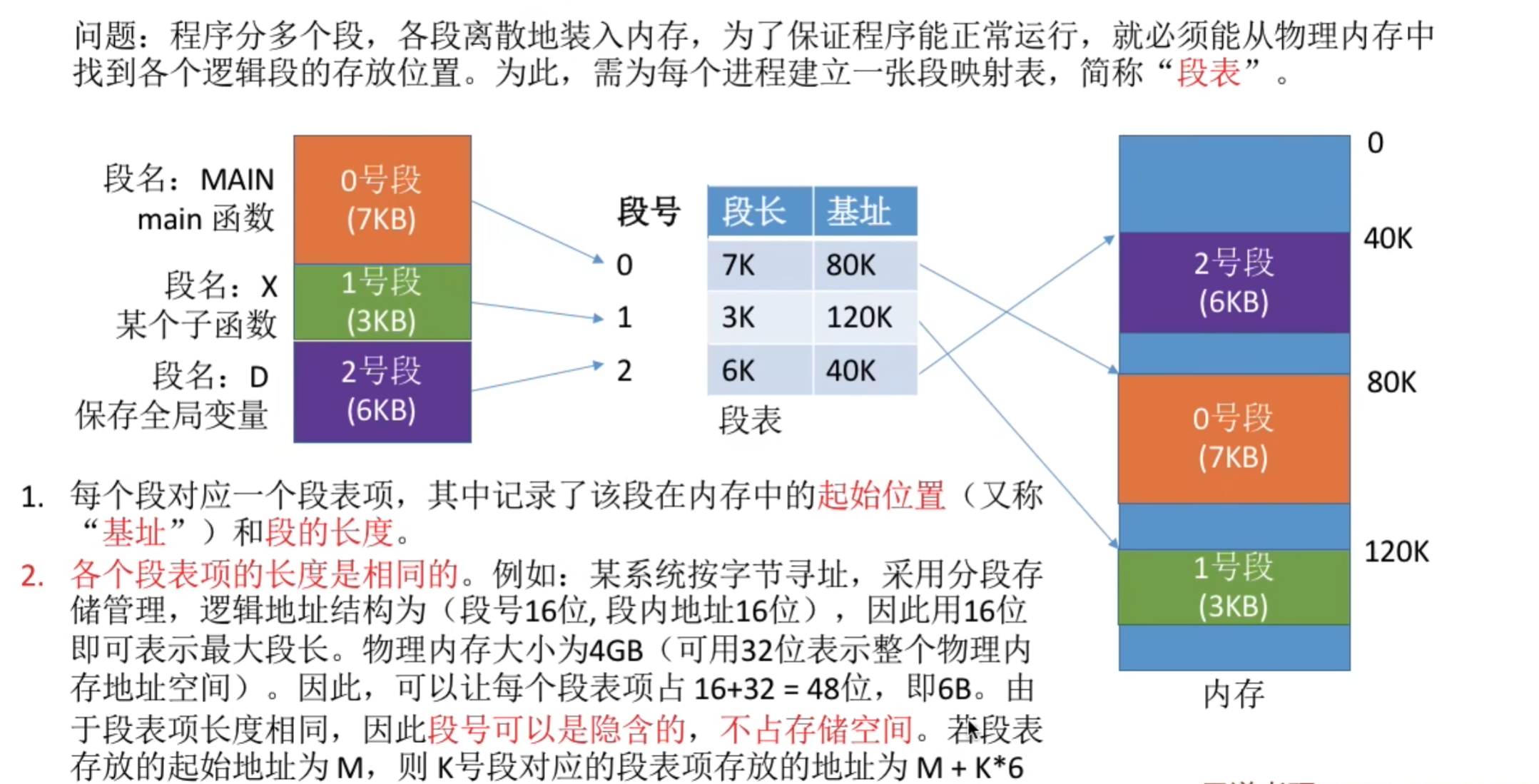

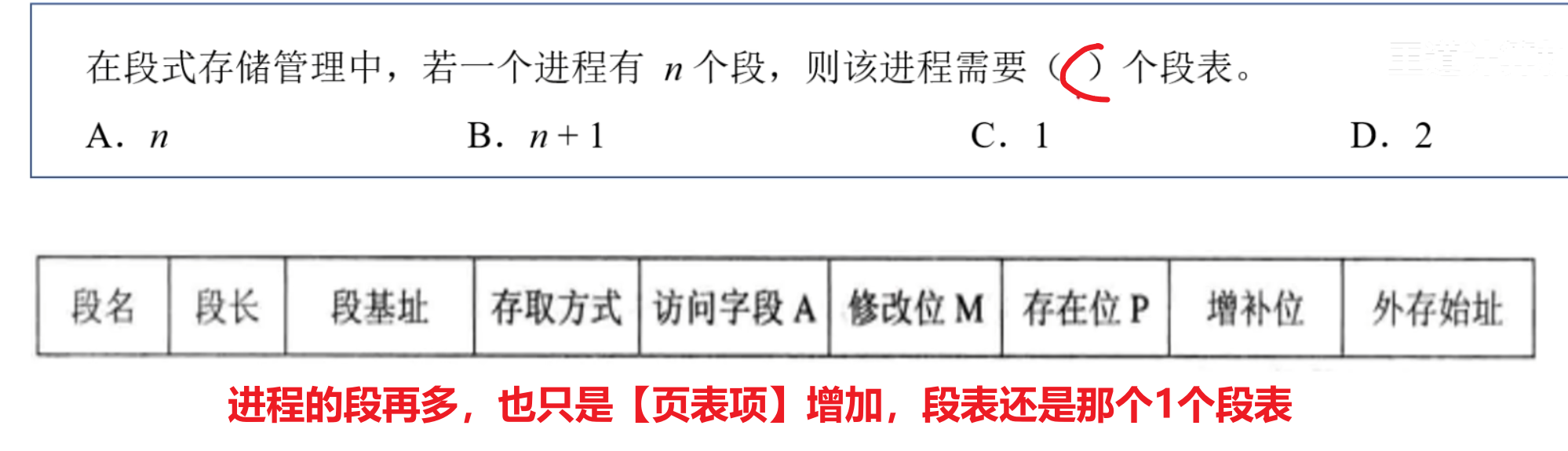

3、映射关系的数据结构【段表】
简单说就是【页表项】=【段号】+【段在内存起始地址】+【段长】（实际段号不存储）

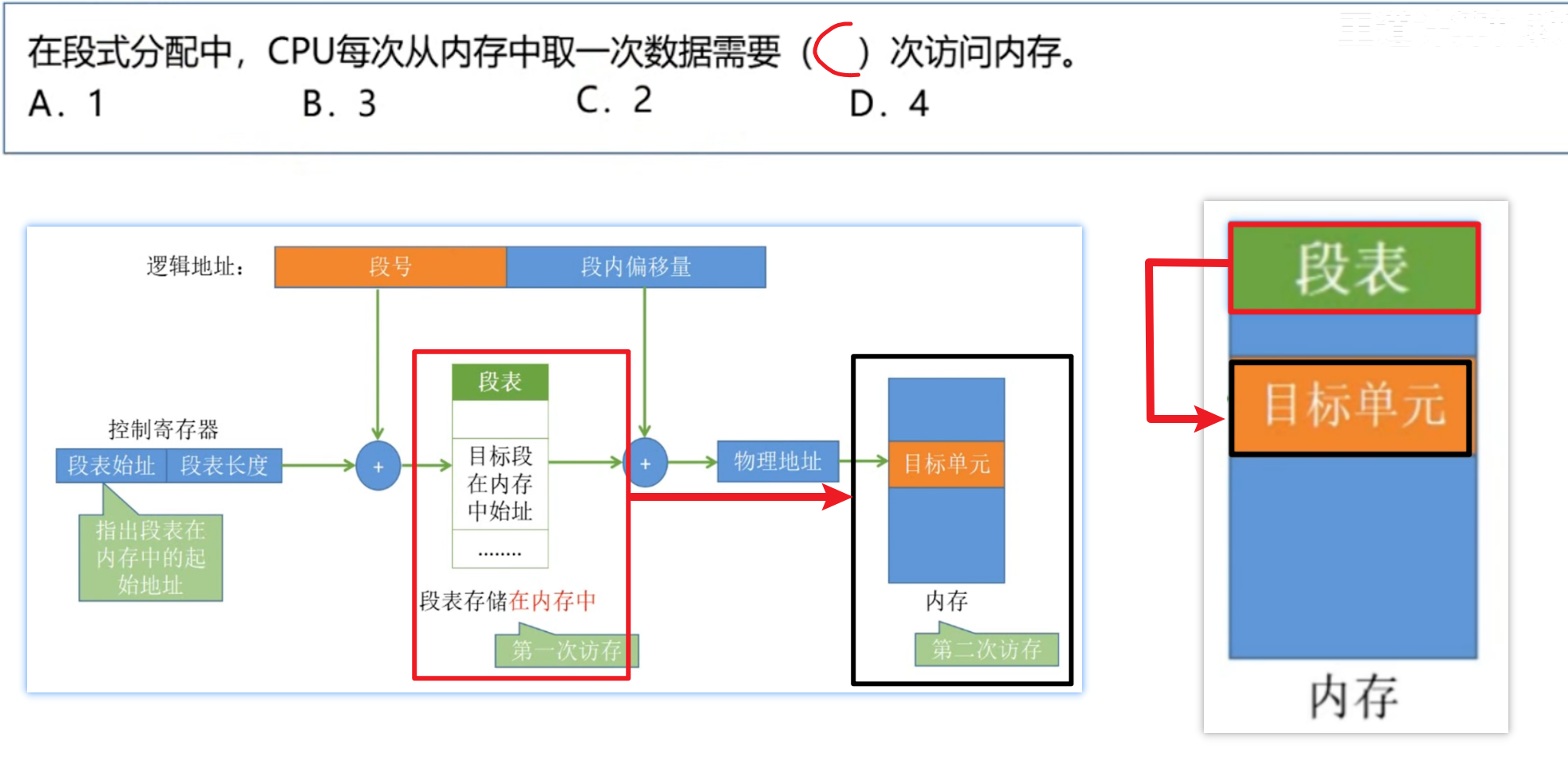

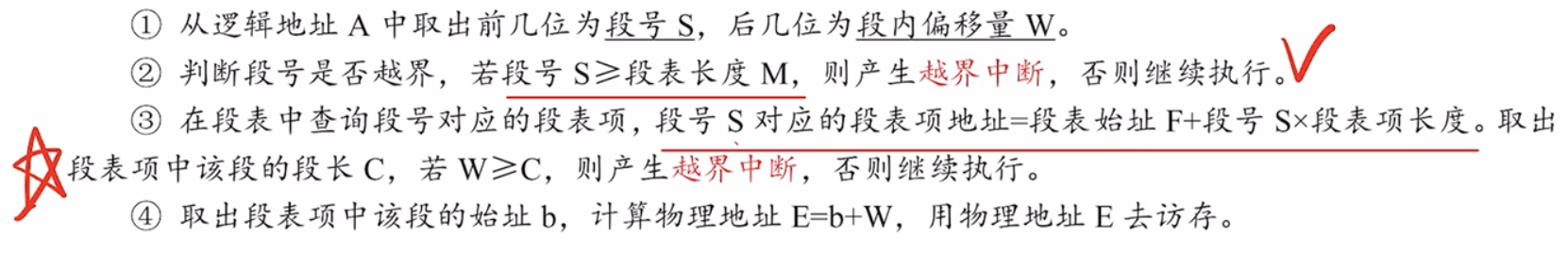

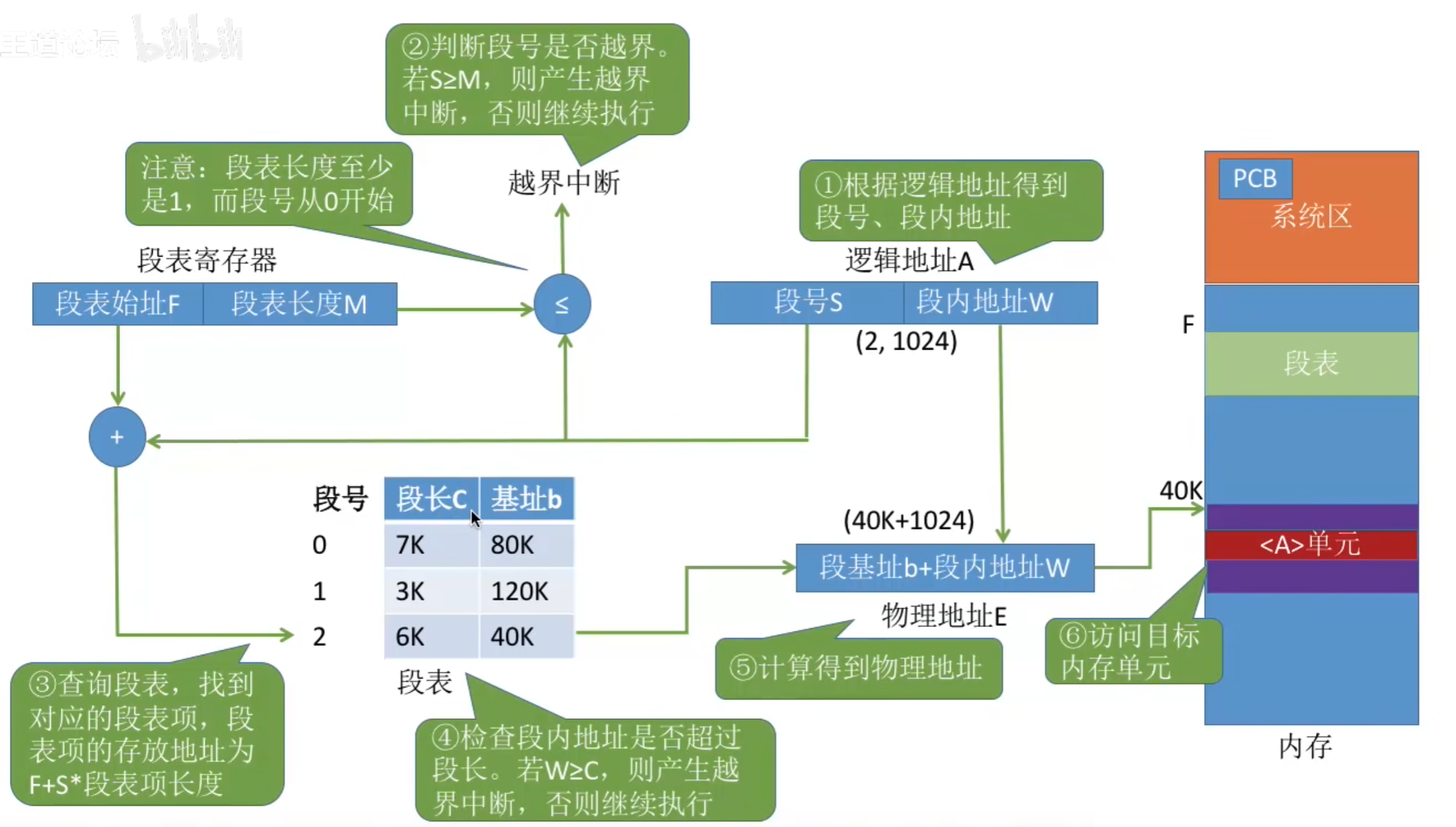

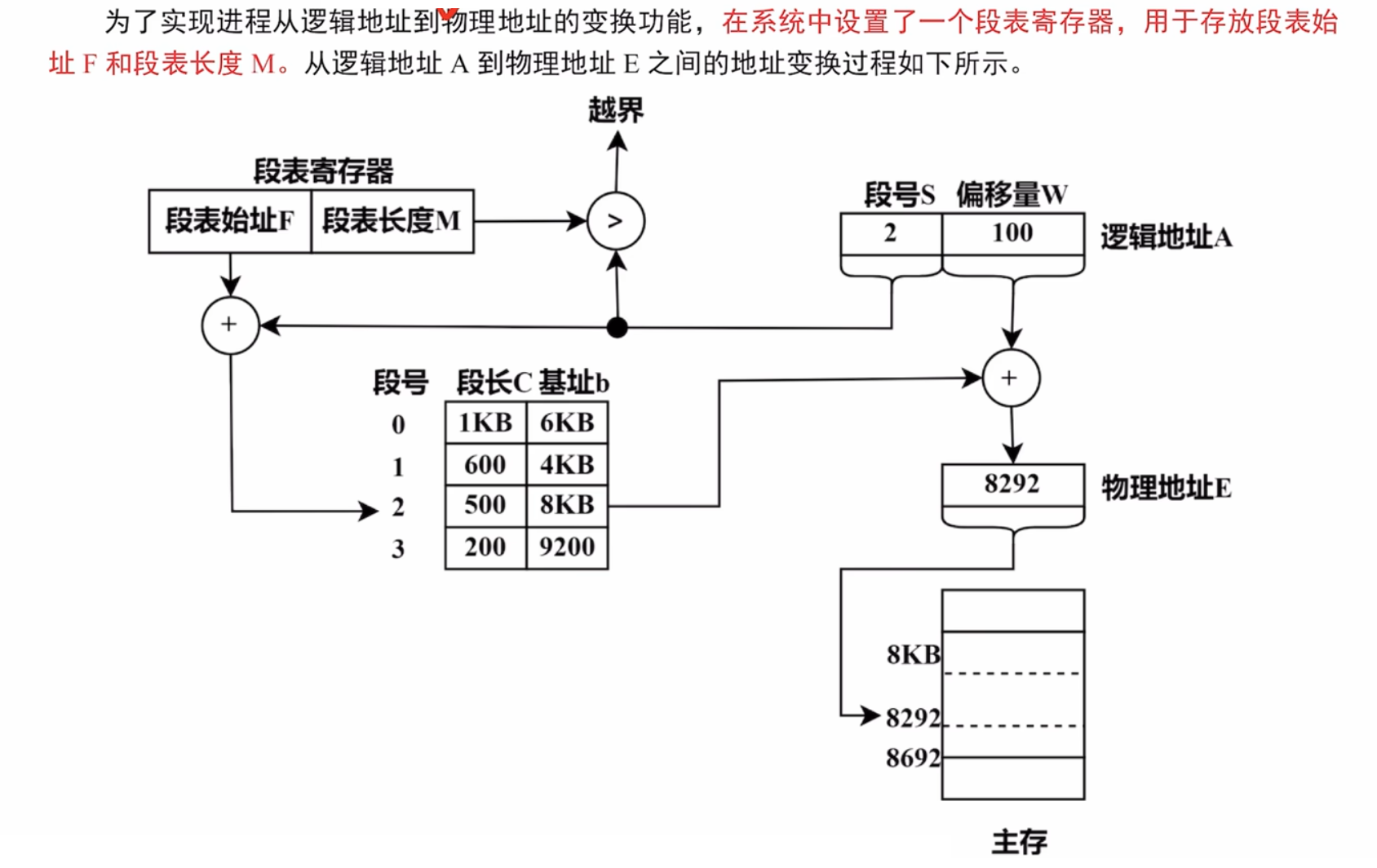

【硬件】

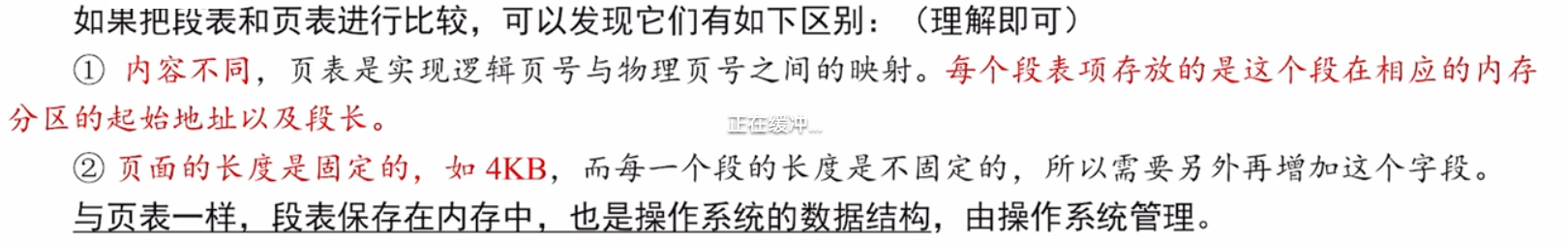

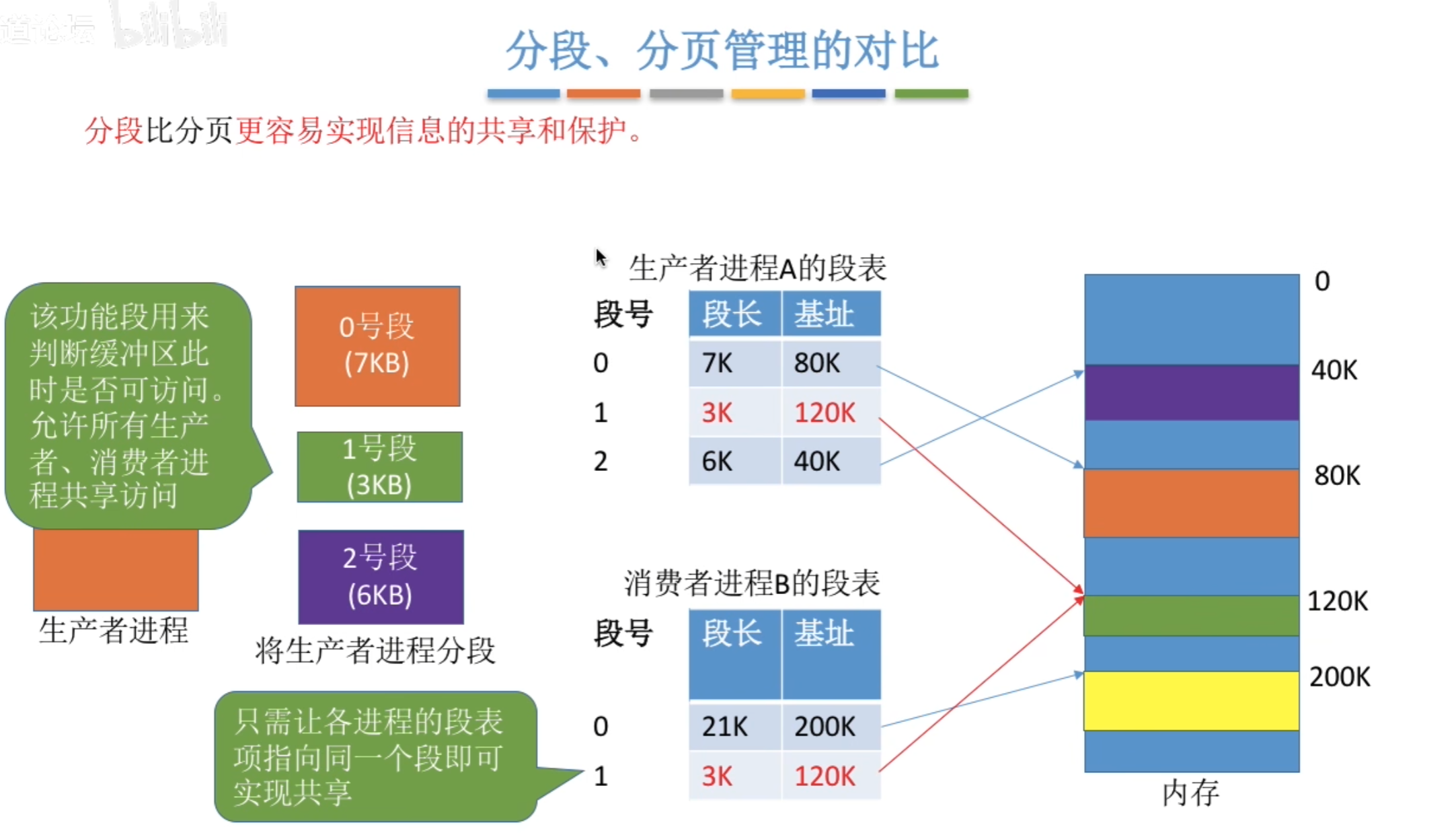

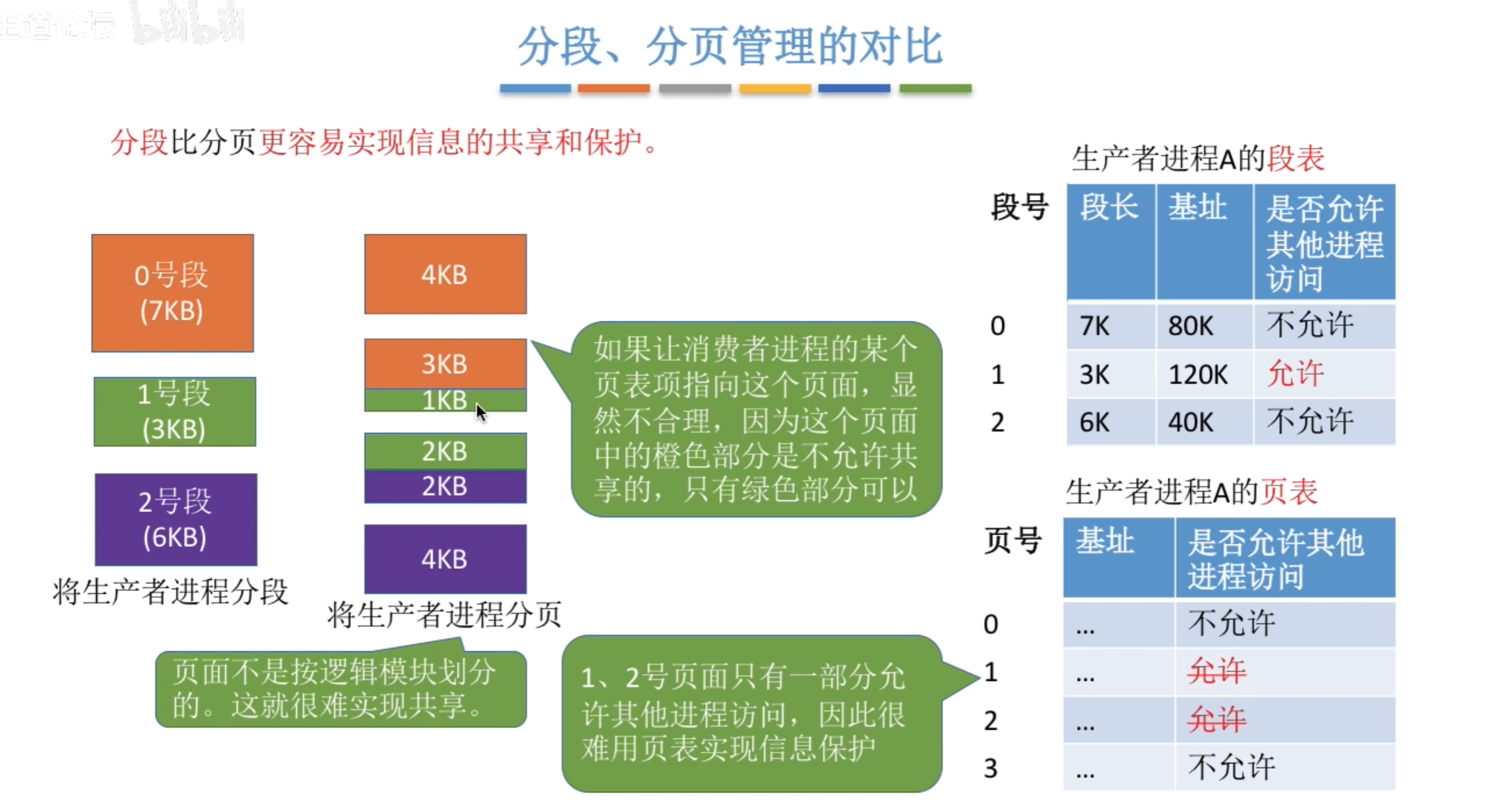

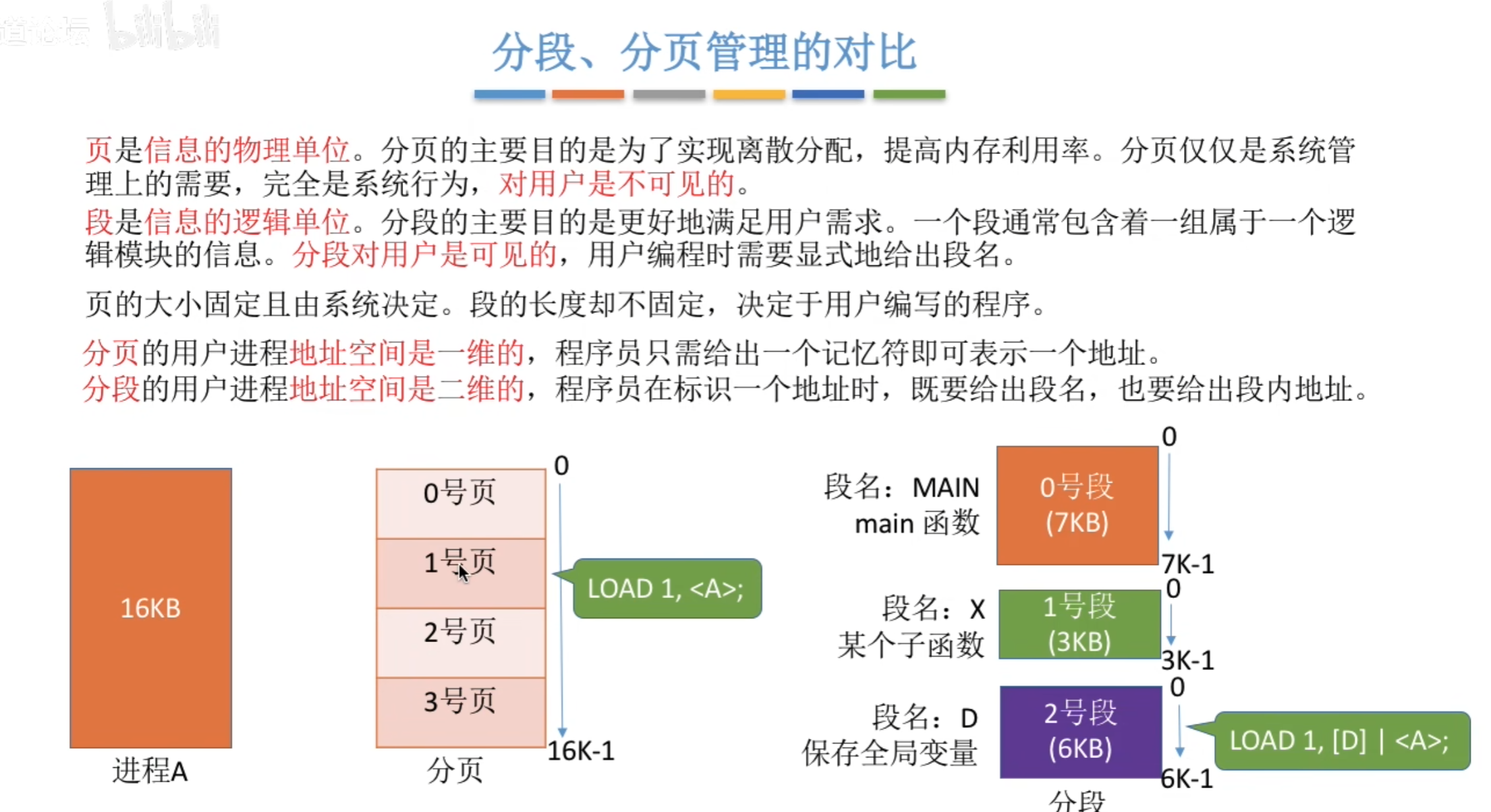

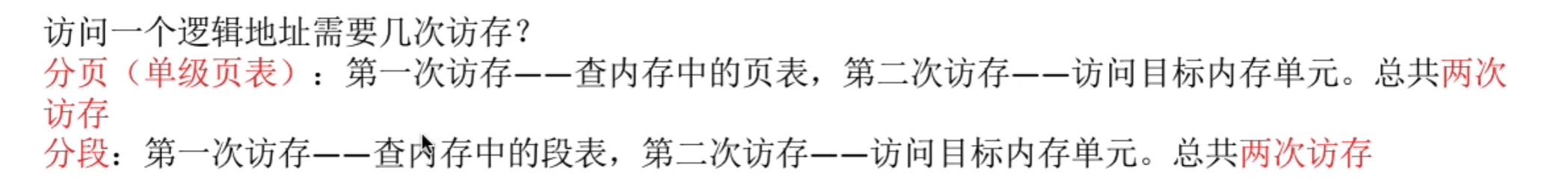

【对比分段、分页】
【逻辑结构】一个一维、一个二维

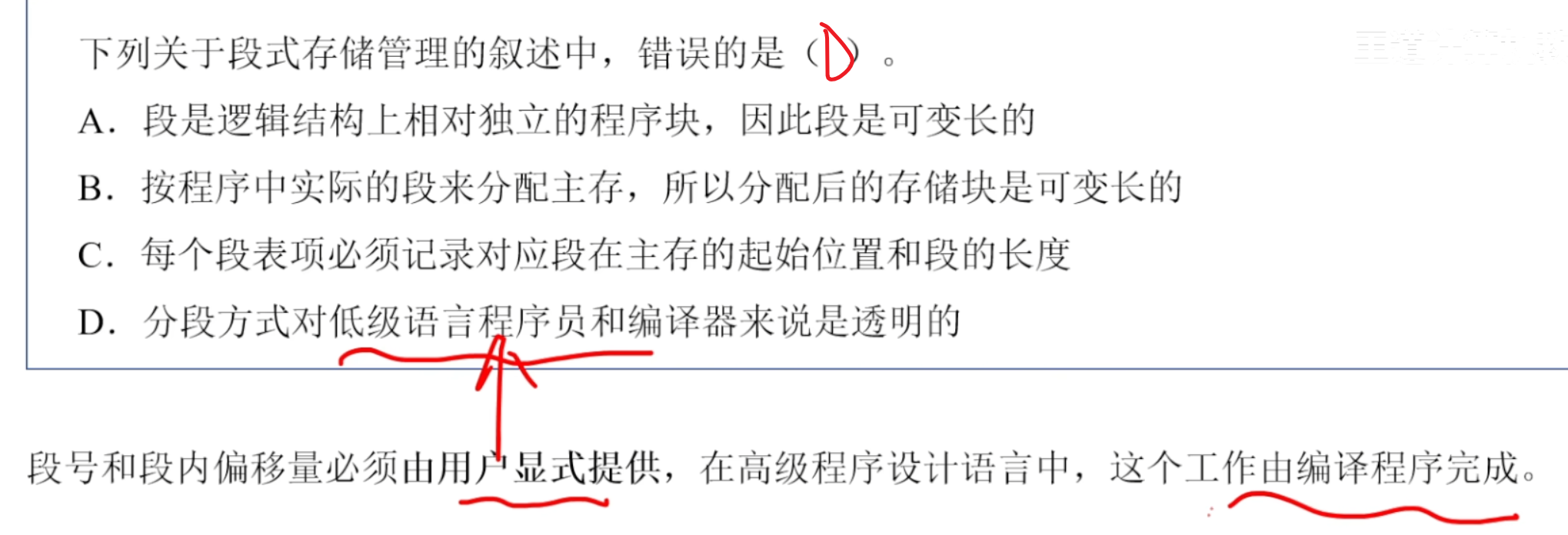

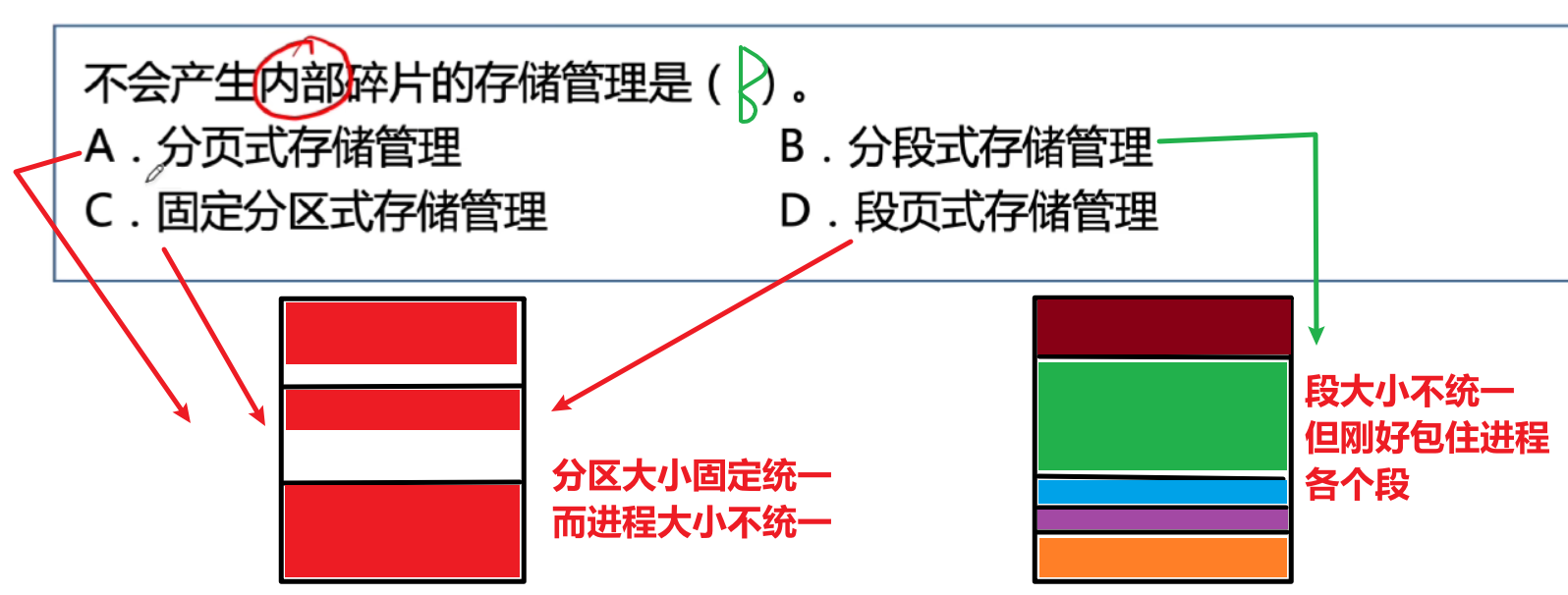

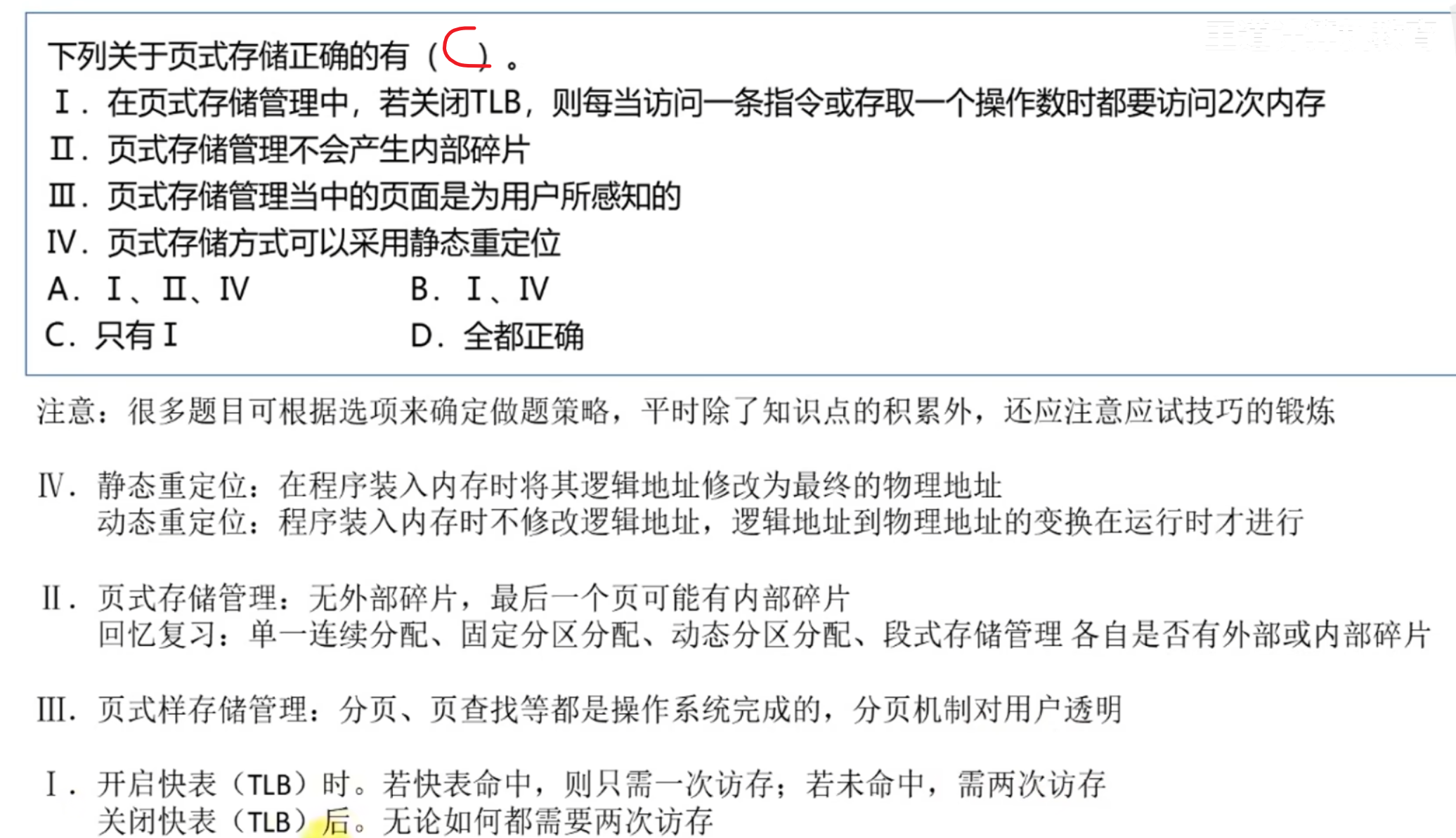

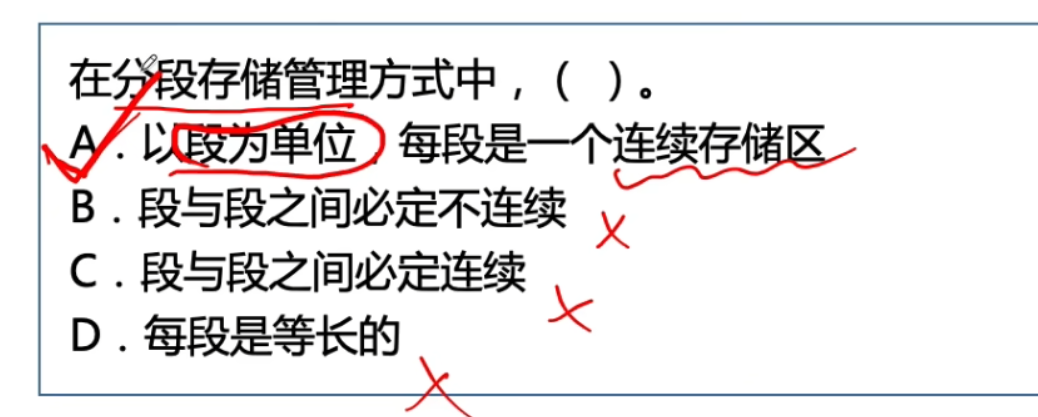

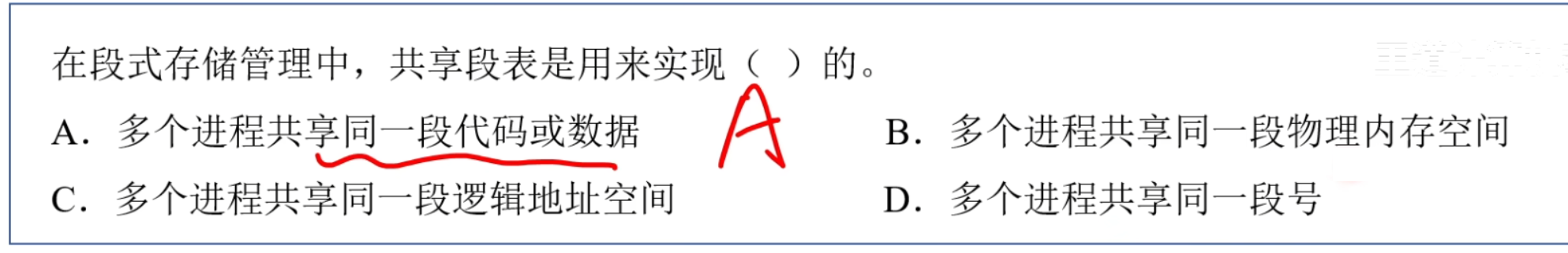

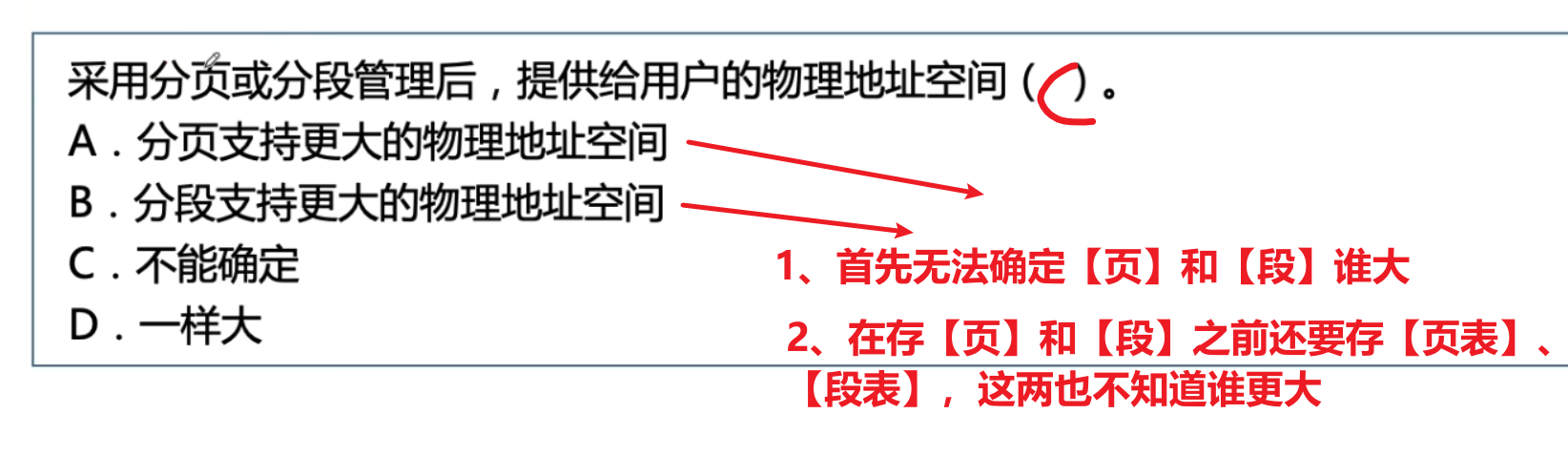

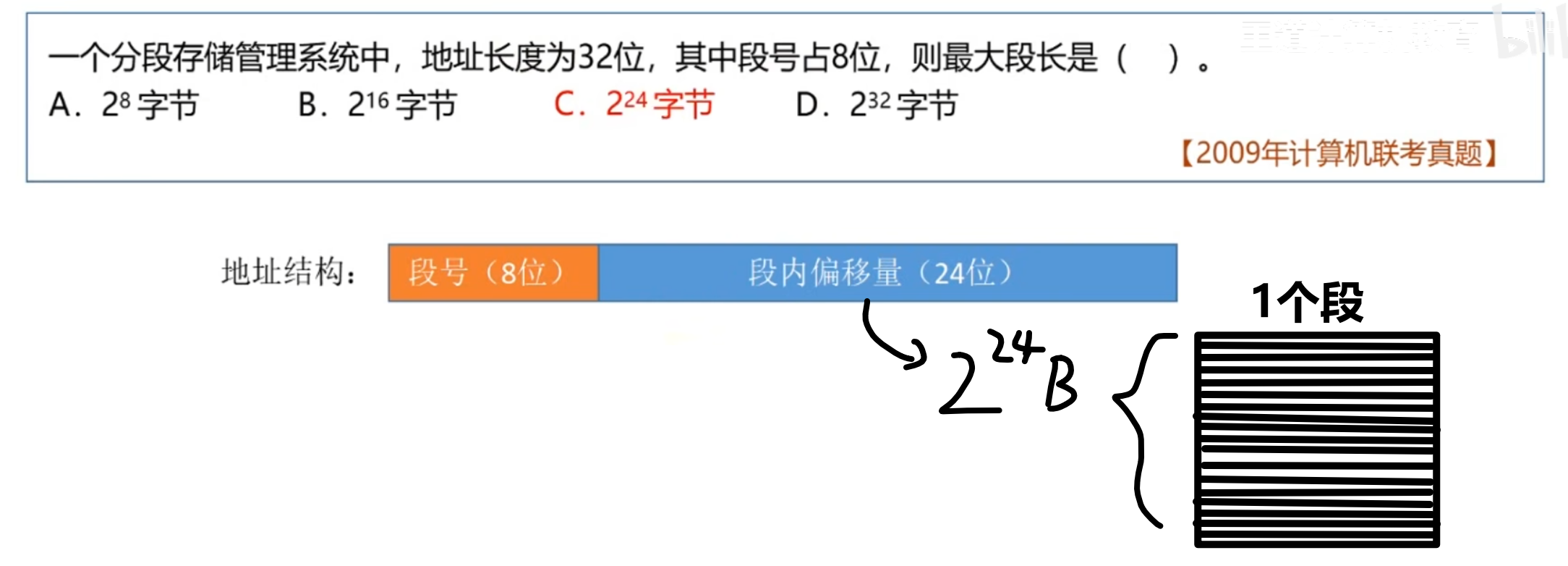

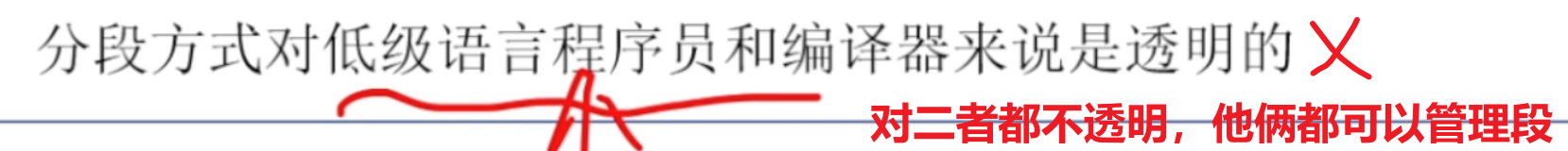

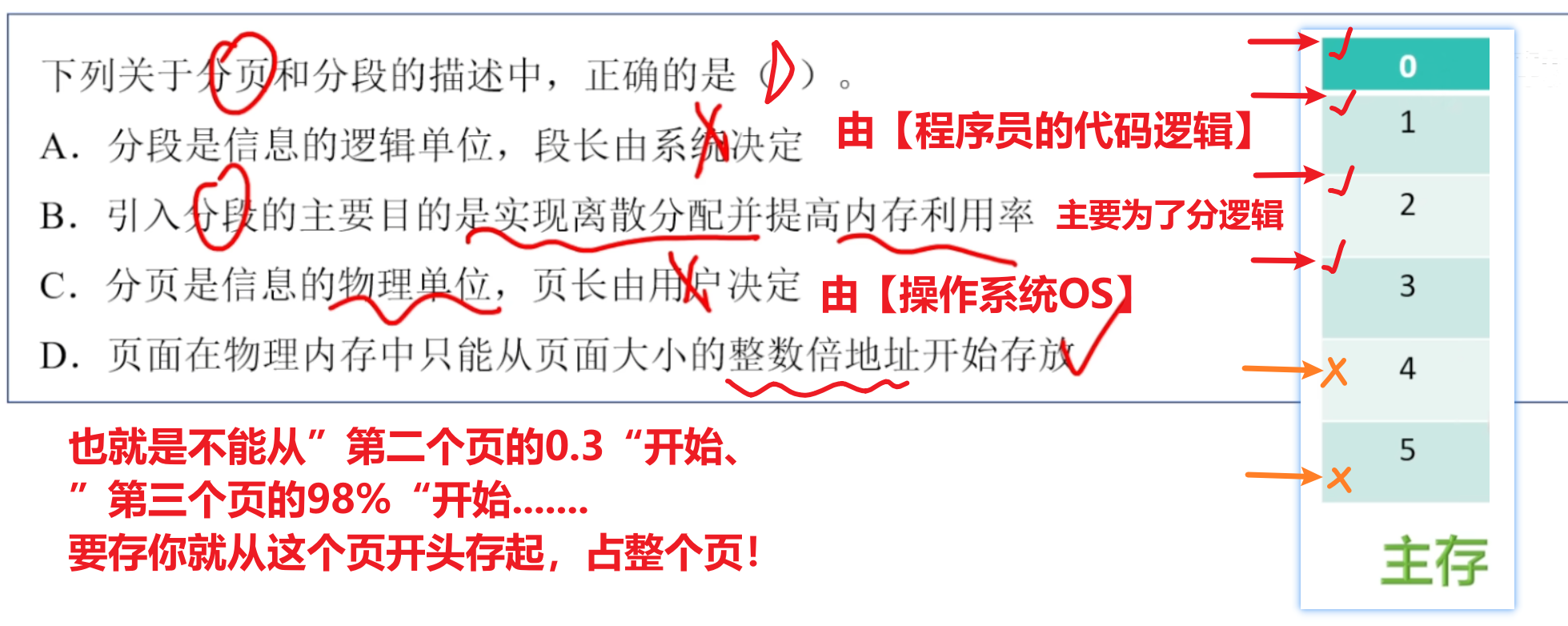

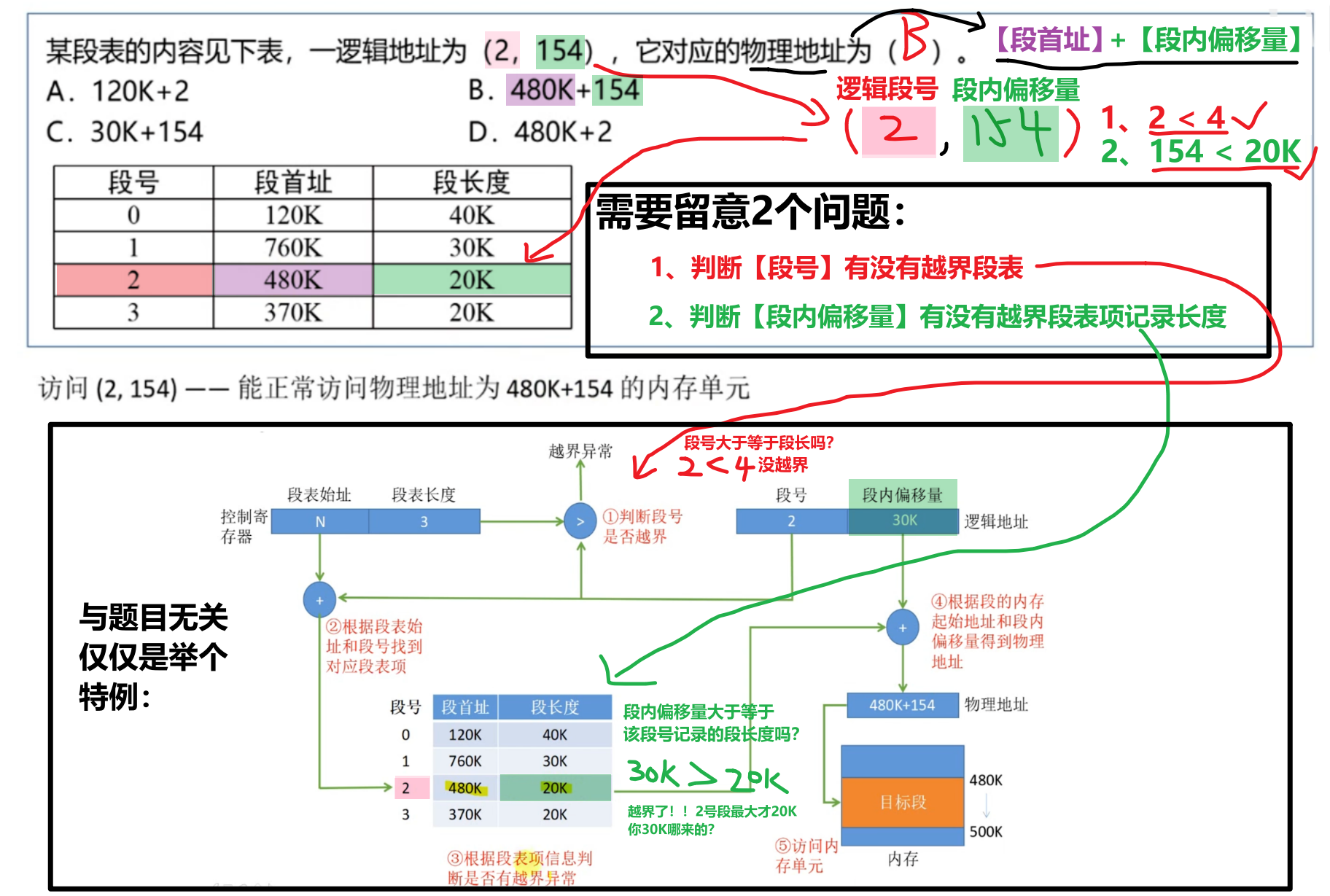

【例题】

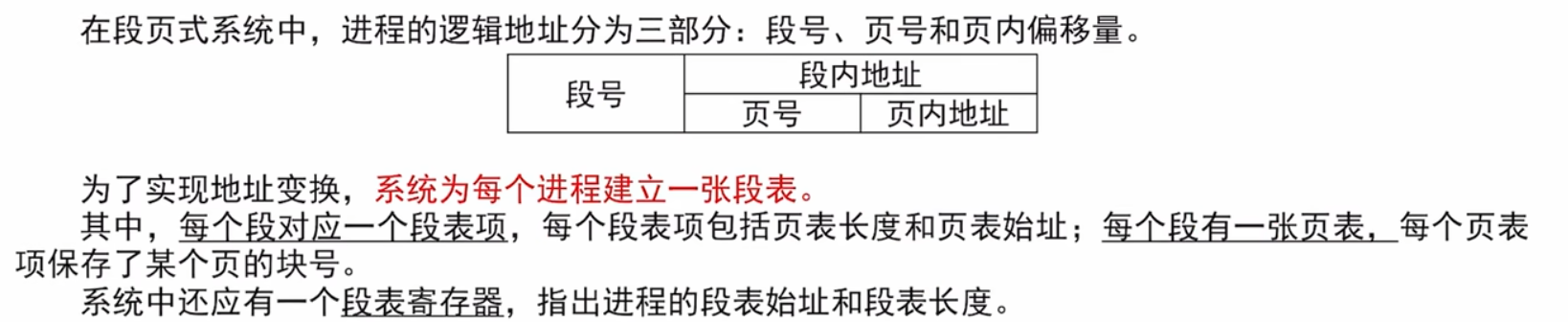

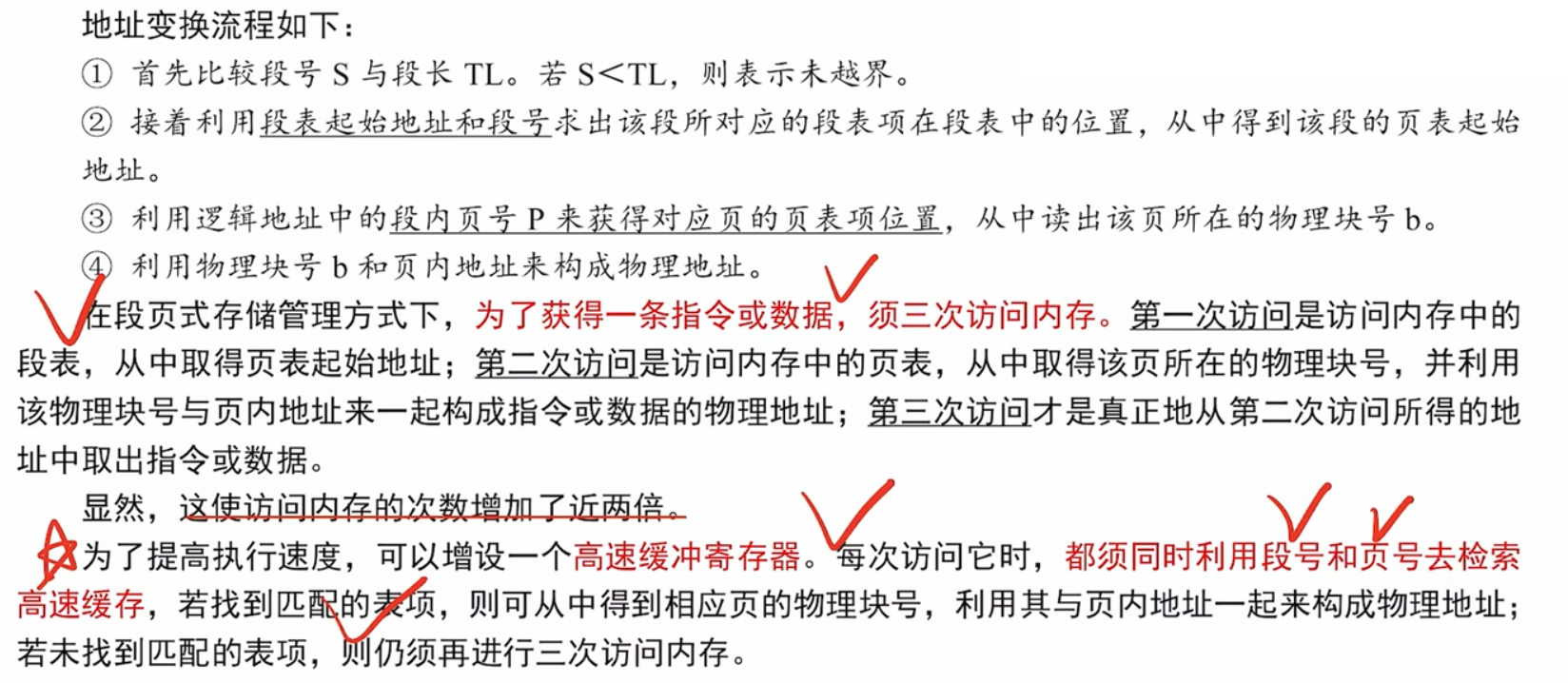

三、【段页式】分配

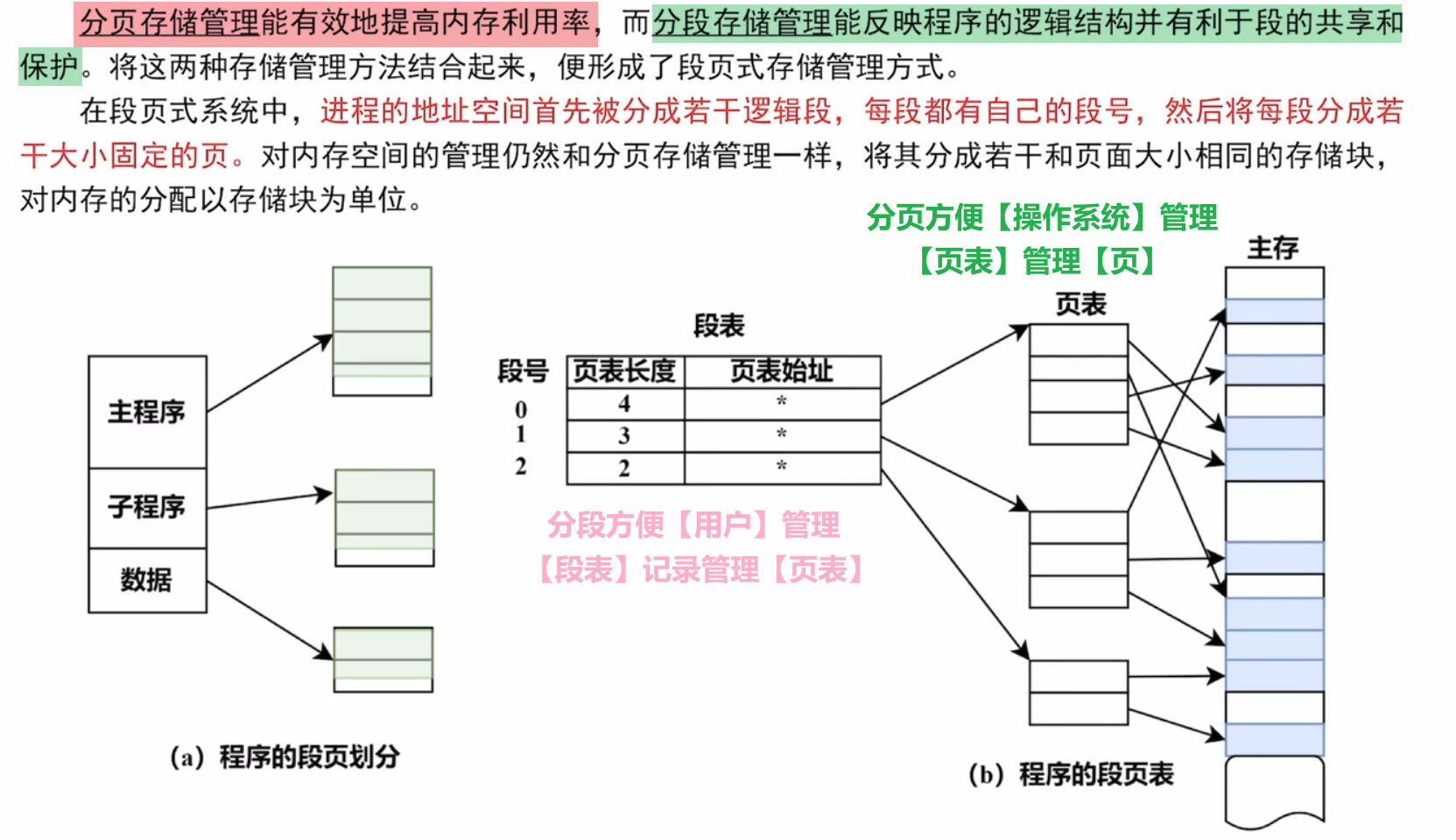

就是把【分段】和【分页】结合起来而已

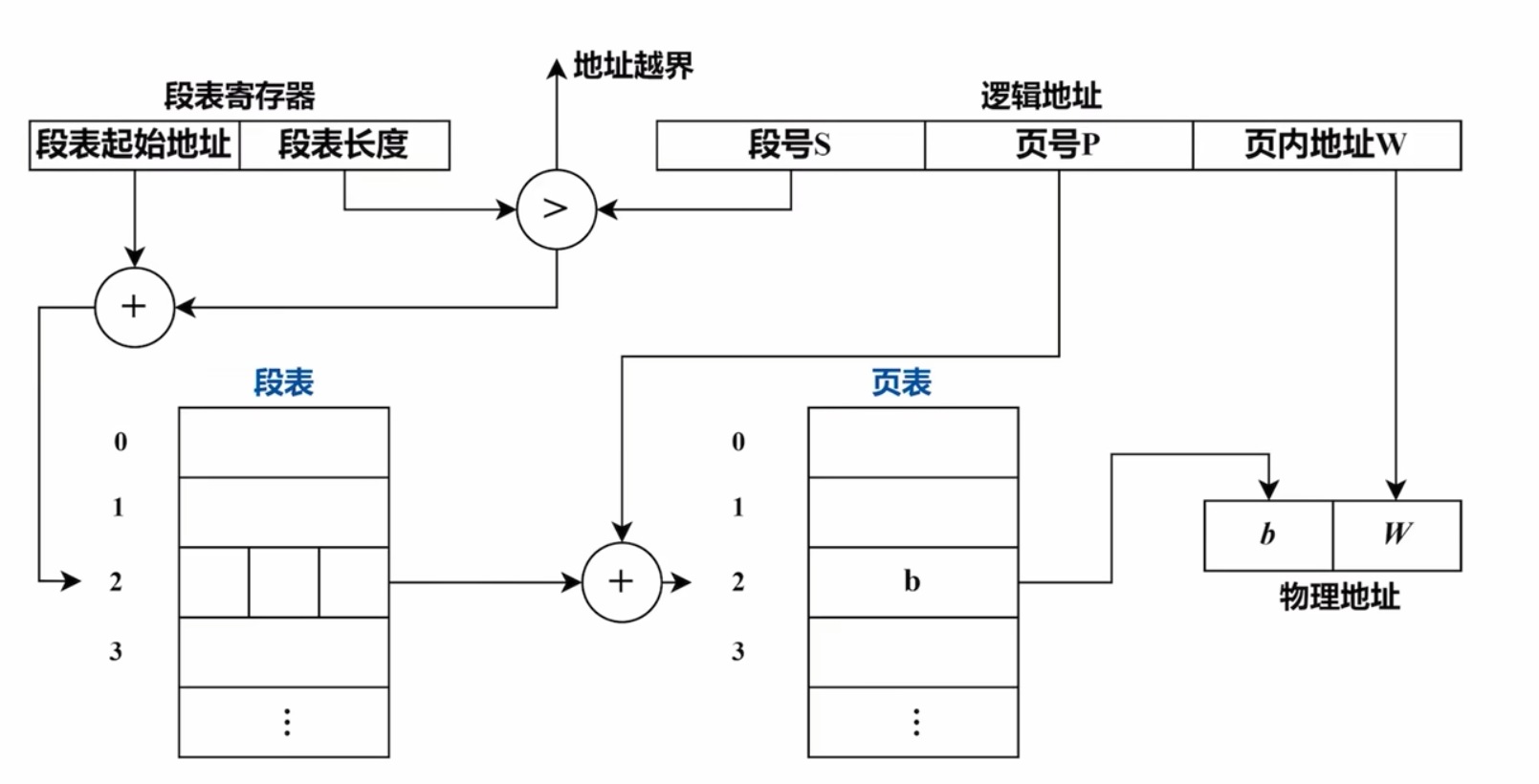

细节如下图，我写笔记累了，不想打字了

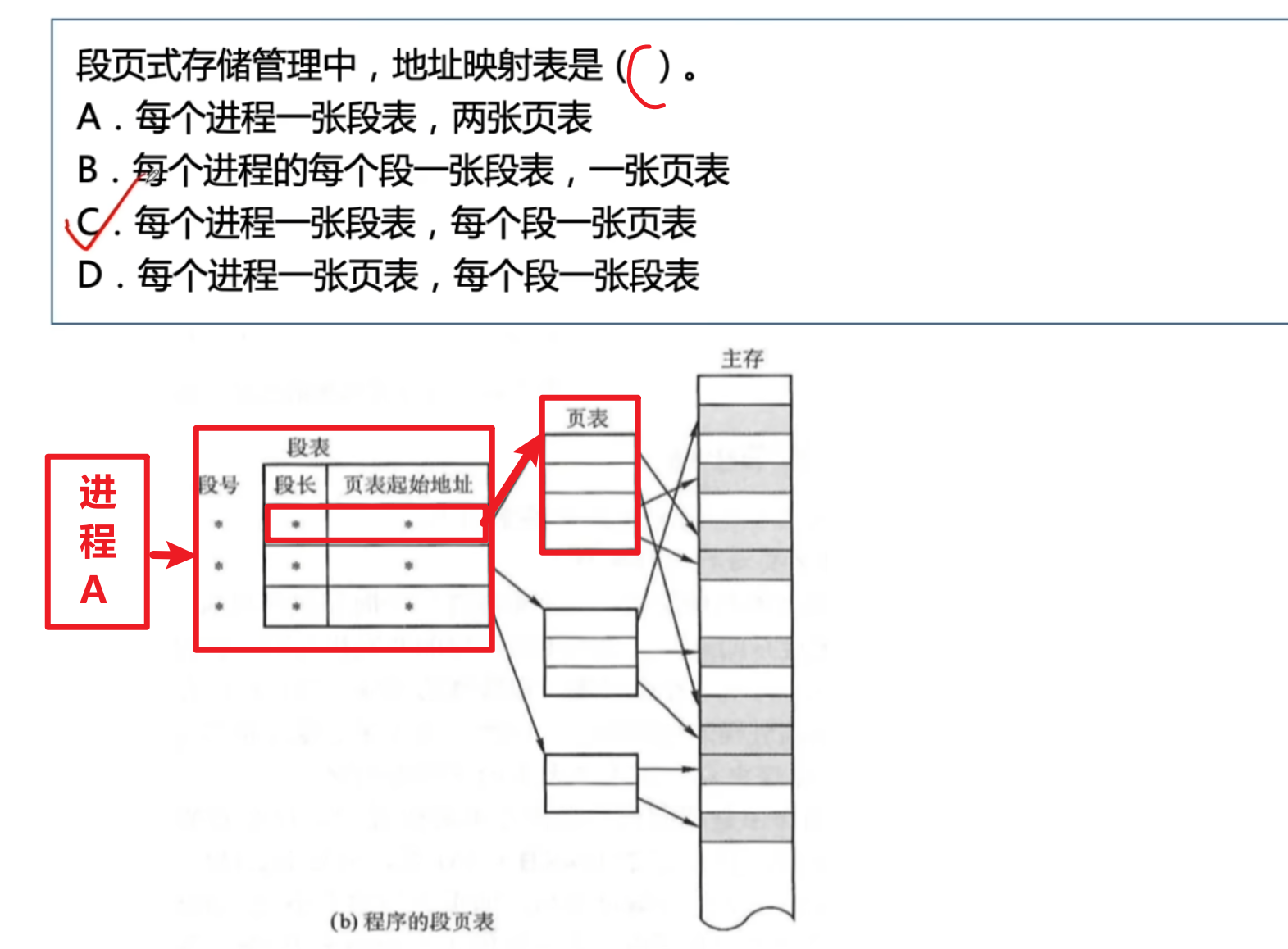

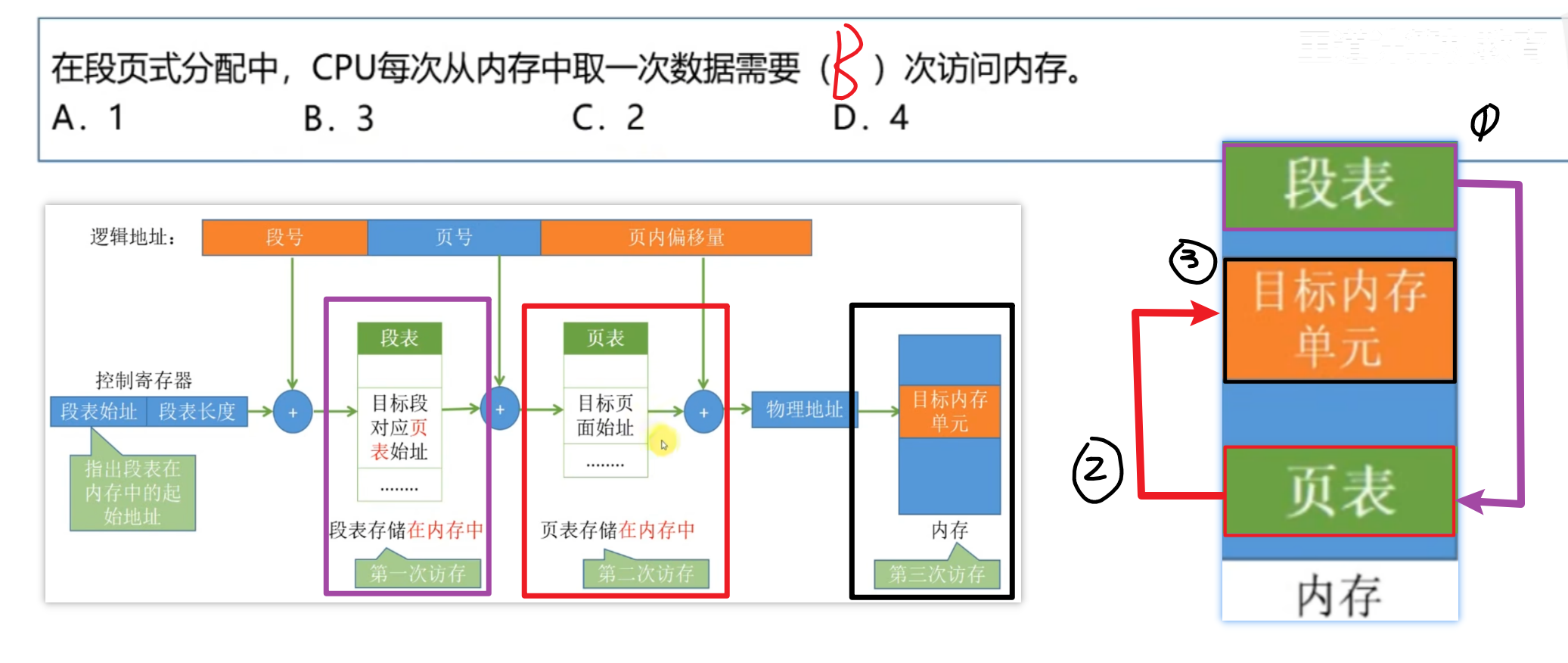

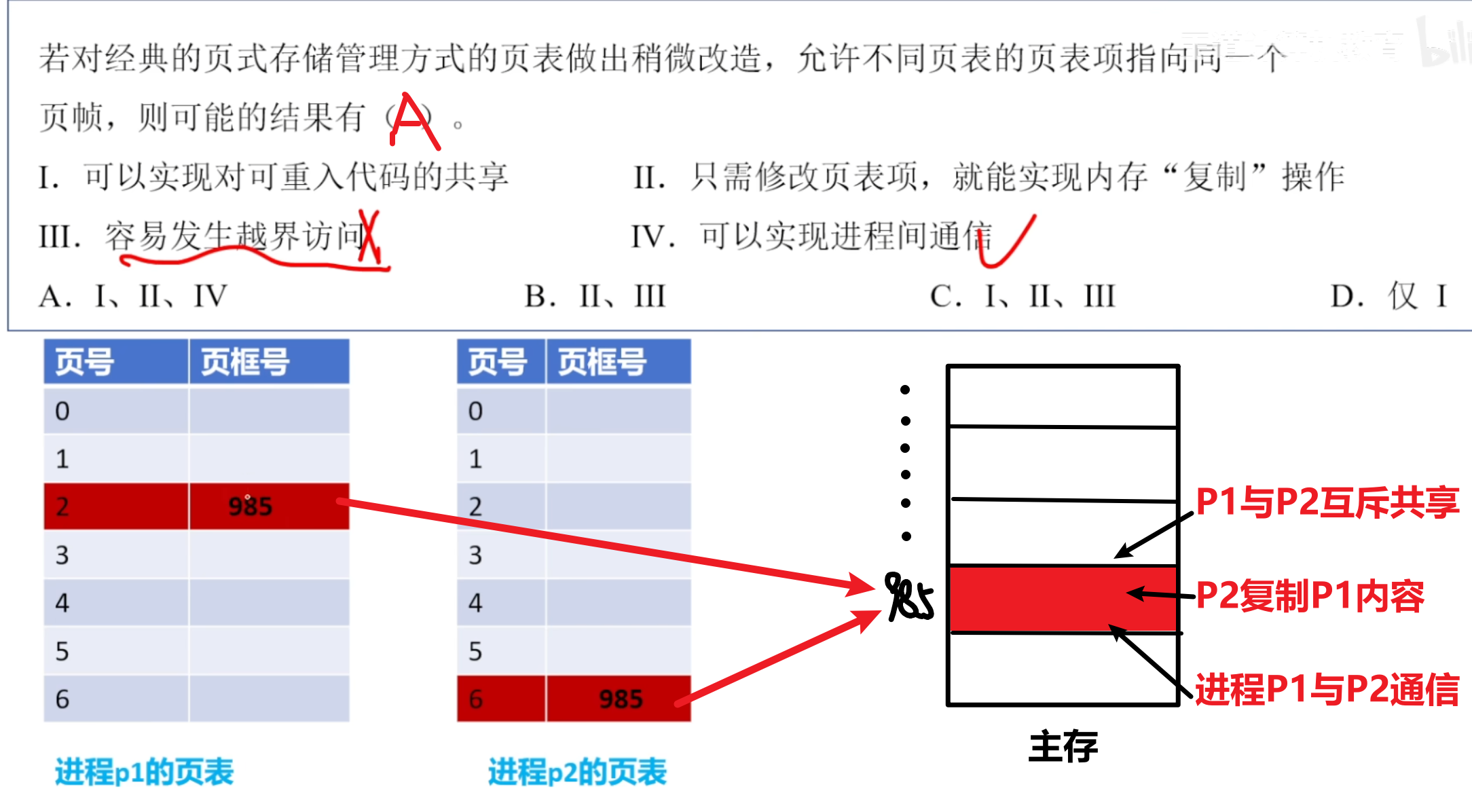

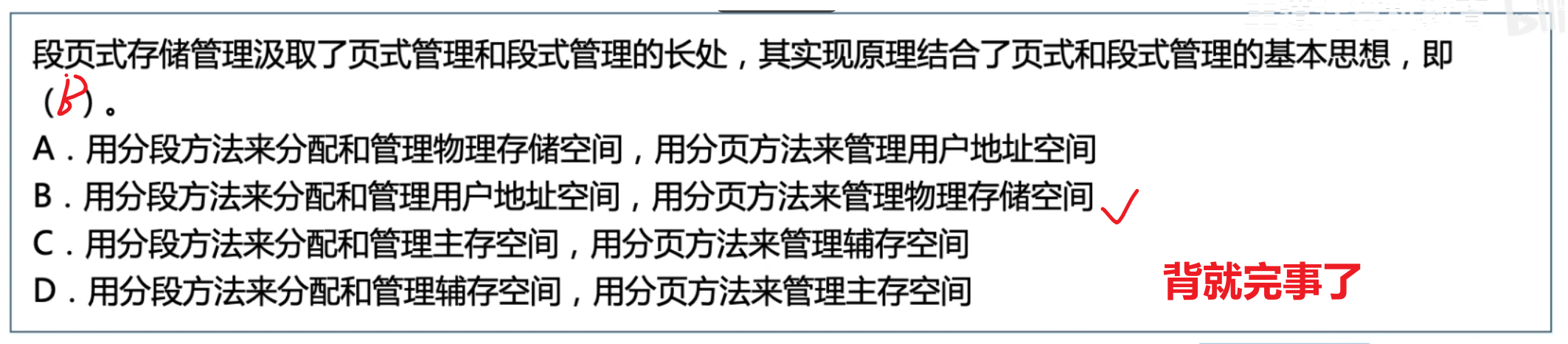

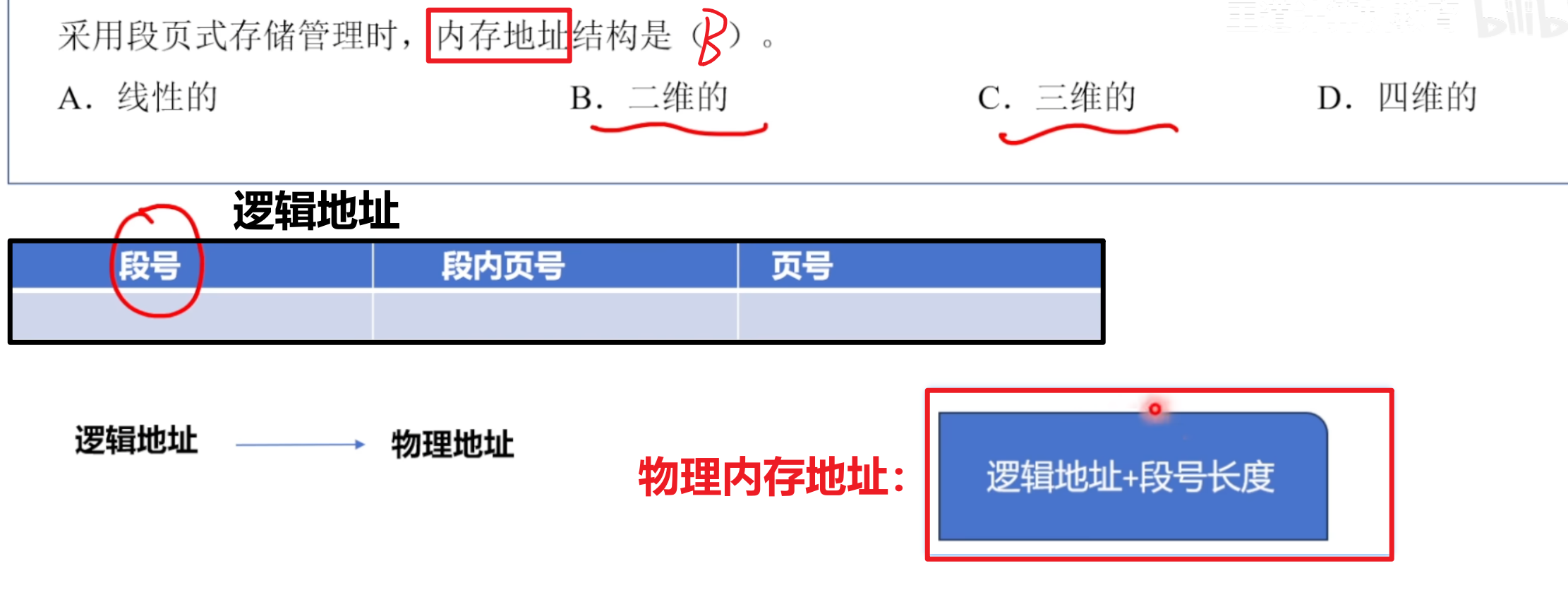

【例题】

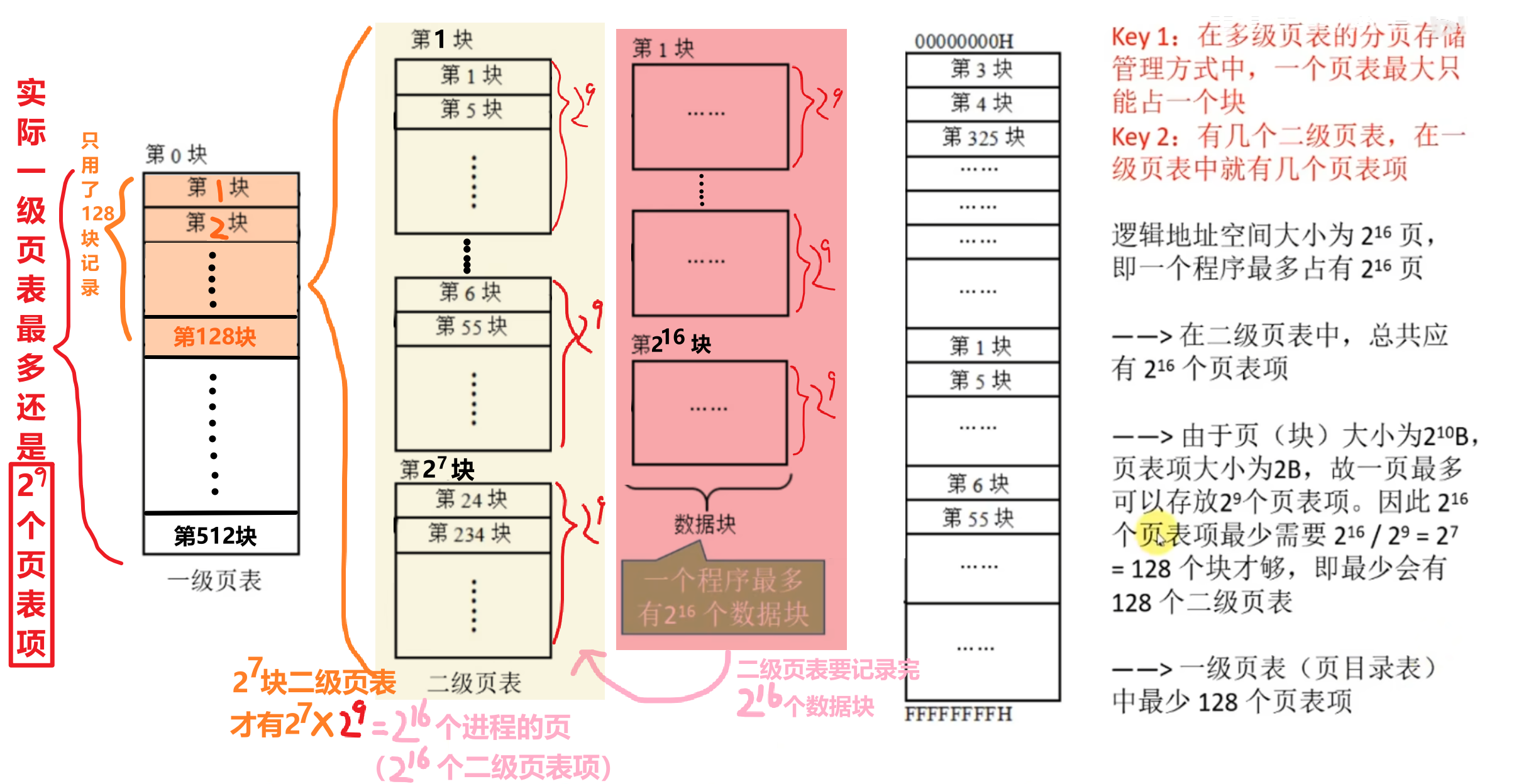

最难的一题：
- 第一大难点：【多级页表】里【页表页大小相同】，一级页表、二级页表、进程页...都是一样大，页表项也一样多；然而你可以选择最少使用前几块页表项，比如下图一级页表只选择了前128个页表项记录，二级页表则用满了整个页表记录
- 第二大难点：【一级页表的1个页表项】对应【二级页表的1个页】！！！【二级页表的1个页表项】对应【进程的1个页】！！！！
