映翰通 IR315 + InConnect 远程维护 PLC 实践记录（含 VLAN 路由踩坑排查）

本文记录一次完整的现场远程维护部署过程：IR315 工业路由器下接 PLC，经 InConnect 云平台建立 OpenVPN 安全通道，维护人员可在办公室通过虚拟 IP 远程访问现场设备。文中重点记录了「能 ping 通路由器虚拟 IP，但 ping 不通 PLC」的 VLAN 路由踩坑与排查过程。

本文现场关键参数

项目	地址/网段
IR315 管理地址（VLAN1）	192.168.2.1
IR315 接 PLC 侧地址（VLAN4）	192.168.4.1
PLC 真实 IP（问题发生时）	192.168.4.10
PLC 所在网段	192.168.4.0/24（VLAN4）
IR315 虚拟 IP	10.16.0.6
PLC 虚拟 IP	10.16.36.1

---

目录

1. 前言与适用场景
2. 网络拓扑与原理简述
3. 环境准备与硬件接线
4. [IR315 本地基础配置（联网 + VLAN 规划）](#IR315 本地基础配置（联网 + VLAN 规划）)
5. [InConnect 平台配置（站点 / 路由器 / 终端）](#InConnect 平台配置（站点 / 路由器 / 终端）)
6. [IR315 接入 InConnect](#IR315 接入 InConnect)
7. [PC 端 OpenVPN 客户端配置](#PC 端 OpenVPN 客户端配置)
8. [连通性验证（路由器 → PLC）](#连通性验证（路由器 → PLC）)
9. [故障排查：能 ping 通路由器虚拟 IP，但 ping 不通 PLC](#故障排查：能 ping 通路由器虚拟 IP，但 ping 不通 PLC)
10. 经验总结与注意事项

• [附录 A：关键参数速查表](#附录 A：关键参数速查表)

---

1. 前言与适用场景

1.1 目标读者

• 现场自动化工程师，首次使用映翰通 IR315 + InConnect 做 PLC 远程维护
• 运维人员，需要排查「VPN 已连通但下端设备不可达」类问题

1.2 本文案例

项目	说明
现场设备	映翰通 IR315 工业路由器 ×1，下接 PLC ×1
上行网络	4G 蜂窝 / 有线上网（二选一，需能访问互联网）
远程平台	InConnect 云平台（ics.inhandiot.com）
维护方式	维护 PC 导入 OpenVPN 配置文件，通过虚拟 IP 远程访问 IR315 及 PLC
现场 PLC 网段	VLAN4，192.168.4.0/24，PLC IP 为 192.168.4.10
IR315 接 PLC 侧	VLAN4 接口 192.168.4.1，作为 PLC 网关

1.3 预期结果

• 维护 PC 经 OpenVPN 隧道 ping 通 IR315 虚拟 IP
• 维护 PC ping 通 PLC 虚拟 IP
• 可使用 PLC 编程软件或 Web 界面进行远程维护

---

2. 网络拓扑与原理简述

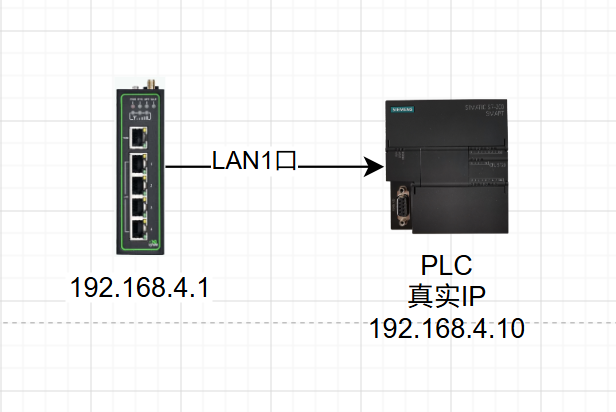

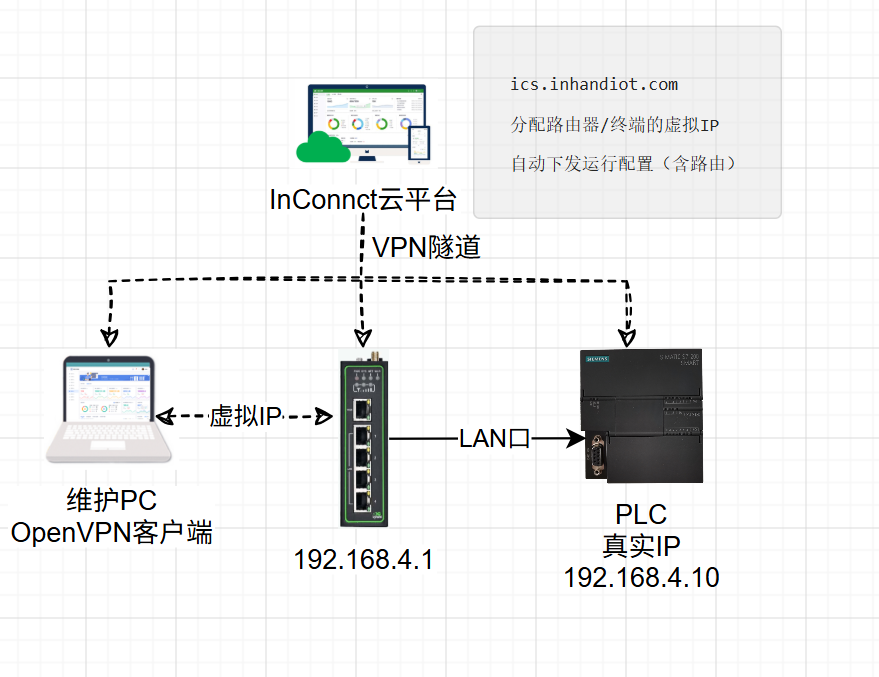

2.1 整体拓扑

数据路径：维护 PC → OpenVPN 隧道 → InConnect 云平台 → IR315 → PLC

现场 IP 关系：

设备	接口/角色	IP 地址
IR315	VLAN1（管理）	192.168.2.1
IR315	VLAN4（接 PLC）	192.168.4.1
PLC	以太网口	192.168.4.10，网关 192.168.4.1

2.2 工作原理（三句话）

1. 在 InConnect 平台添加路由器后，平台会自动下发运行配置 ，与 IR315 建立 VPN 通道，并分配路由器虚拟 IP 10.16.0.6。
2. 维护 PC 安装 OpenVPN 客户端、导入用户配置文件后，接入同一安全通道，即可通过虚拟 IP 访问远端 IR315。
3. 在平台添加终端（PLC）后，平台为 PLC 映射终端虚拟 IP 10.16.36.1，并再次下发路由相关配置，使维护 PC 能访问下端设备。

2.3 VLAN 关键点（务必提前了解）

IR315 支持多 VLAN 划分。出厂默认情况：

参数	默认值
默认 VLAN	VLAN1
默认网段	192.168.2.0/24，网关 192.168.2.1
LAN 口归属	LAN1~LAN4 均加入 VLAN1

本文现场将 PLC 所在 LAN 口划入 VLAN4 ，配置独立网段 192.168.4.0/24：IR315 侧 192.168.4.1，PLC 为 192.168.4.10。PLC 物理上接在路由器 LAN 口，逻辑上属于 VLAN4 网段。

踩坑要点 ：InConnect 平台自动下发的路由配置默认指向 VLAN1 （192.168.2.0/24），不会自动覆盖 VLAN4 网段，这正是本文 ping 不通 PLC 的核心原因，详见第 9 章。

---

3. 环境准备与硬件接线

3.1 设备清单

设备/物料	数量	备注
IR315 工业路由器	1	确认型号、序列号（铭牌可查）
PLC	1	本文配置 IP 192.168.4.10，网关 192.168.4.1
nano SIM 卡	1	使用蜂窝上网时，需已开通数据业务
维护用 PC	1	Windows，需安装 OpenVPN 客户端
网线	若干	设备随附 1.5 m 网线
12 V DC 电源	1	使用随附电源适配器

3.2 硬件接线

步骤	操作
1	IR315 固定于 DIN 导轨或机柜
2	（蜂窝场景）断电后安装 SIM 卡与天线
3	WAN/LAN1 口接上行网络（蜂窝场景可跳过，直接拨号上网）
4	LAN 口 接 PLC（本文接在 VLAN4 对应端口，PLC IP 192.168.4.10）
5	接入 12 V DC 电源，观察指示灯

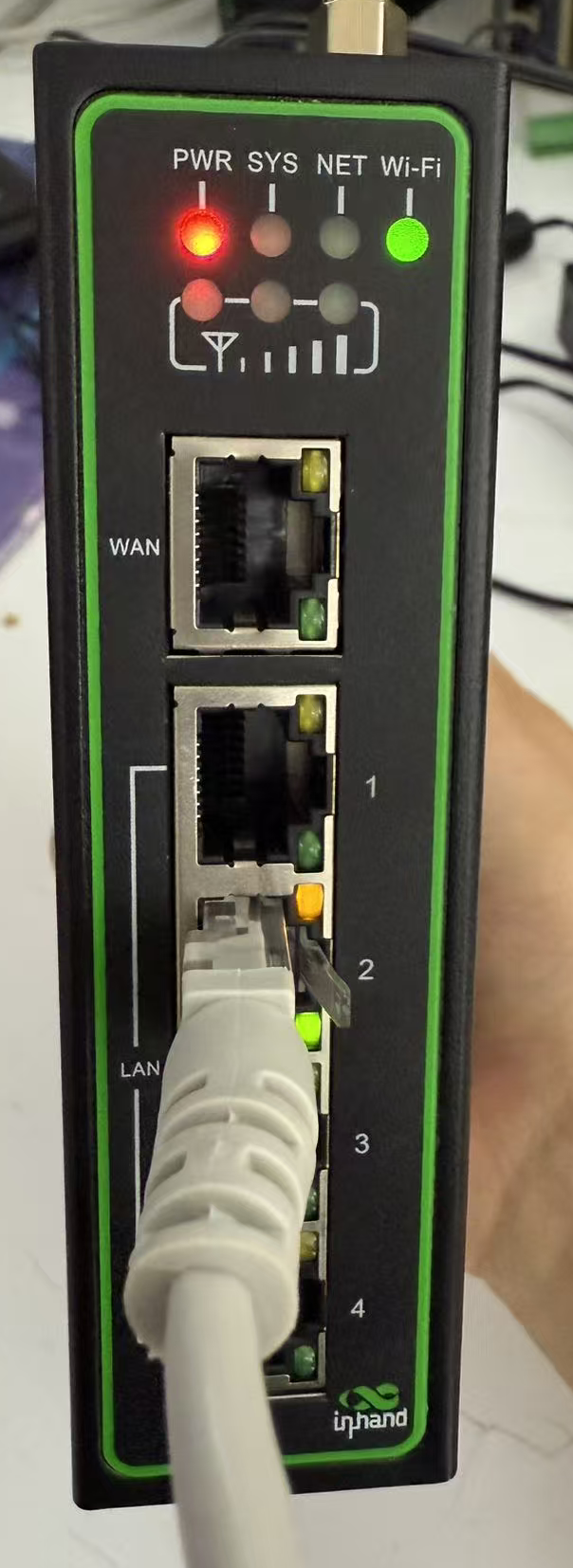

3.3 指示灯判读

PWR	SYS	NET	含义
亮	常亮	亮	正常，可继续配置
亮	常亮	闪	网络连接中，稍候
亮	灭/闪	---	启动中或故障，需排查

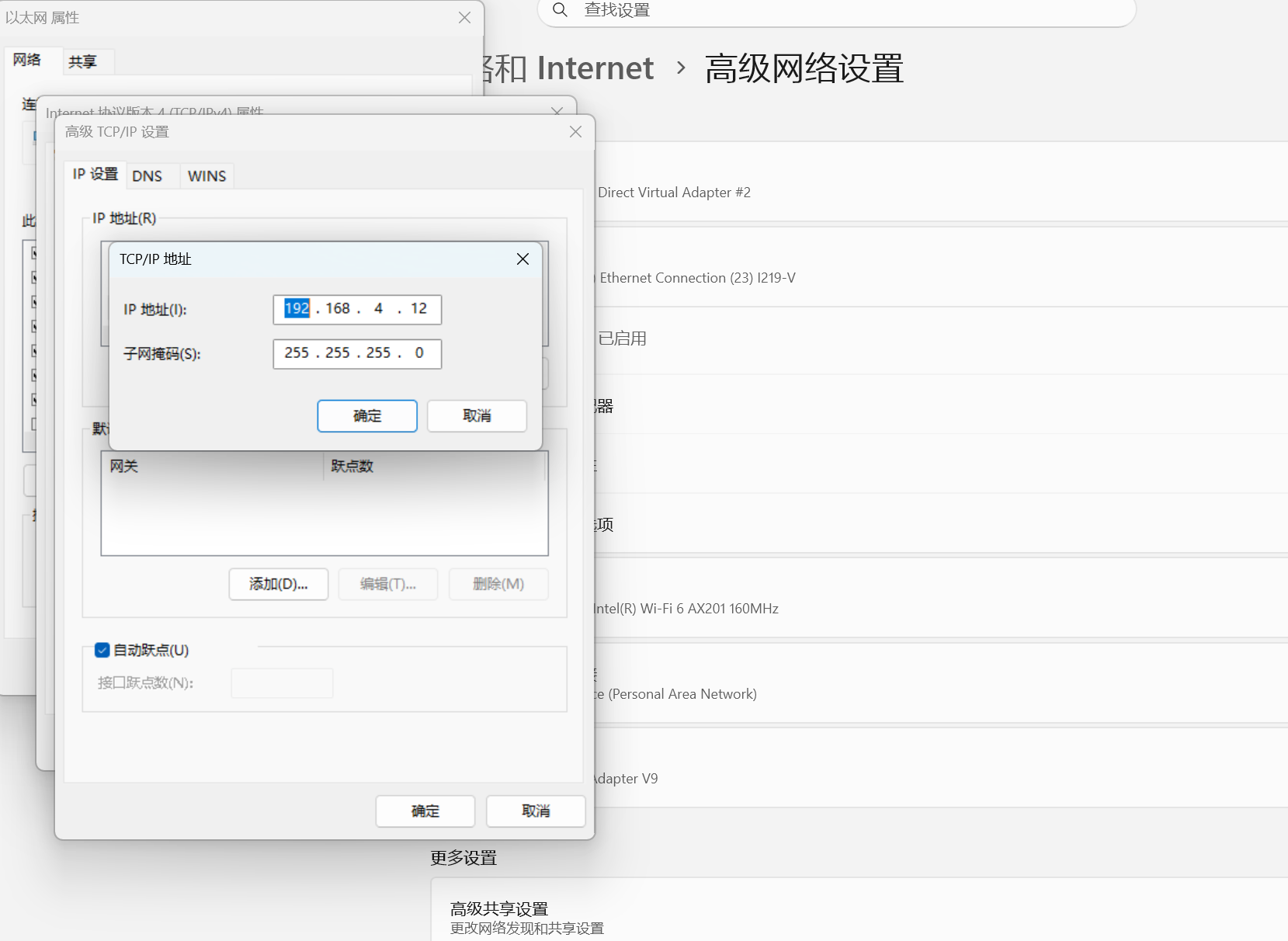

3.4 PC 本地网络配置

首次本地配置 IR315 时，PC 接路由器管理口，需与 VLAN1 管理网段 在同一网段：

1. 控制面板 → 网络和 Internet → 更改适配器设置
2. 以太网 → 属性 → IPv4 → 自动获得 IP 地址（推荐）
3. 或手动设置：192.168.2.2 ~ 254，掩码 255.255.255.0，网关 192.168.2.1

说明 ：IR315 Web 管理地址为 VLAN1 的 192.168.2.1；PLC 业务网段为 VLAN4 的 192.168.4.0/24，两者相互独立。

---

4. IR315 本地基础配置（联网 + VLAN 规划）

说明：IR315 与 IR300 系列产品在 InConnect 接入路径上操作一致，以下步骤以 IR315 为准。

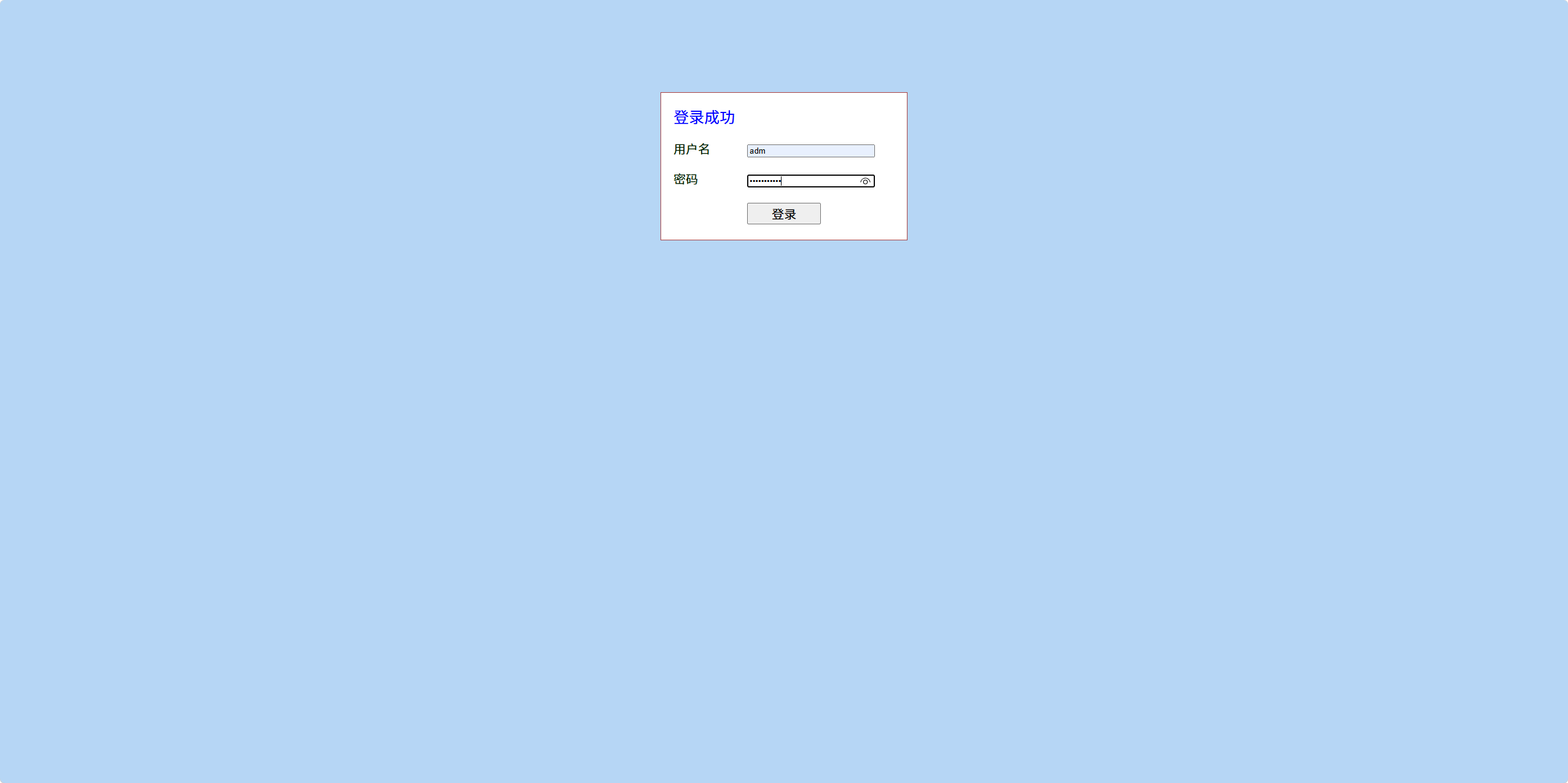

4.1 登录 Web 管理界面

步骤	操作
1	浏览器访问 http://192.168.2.1
2	输入设备铭牌上的用户名和密码
3	若提示「连接不安全」，点击 高级 → 继续访问

安全建议：首次登录后修改默认密码。

4.2 配置上行联网

根据现场情况选择 蜂窝 或 WAN 有线 其中一种：

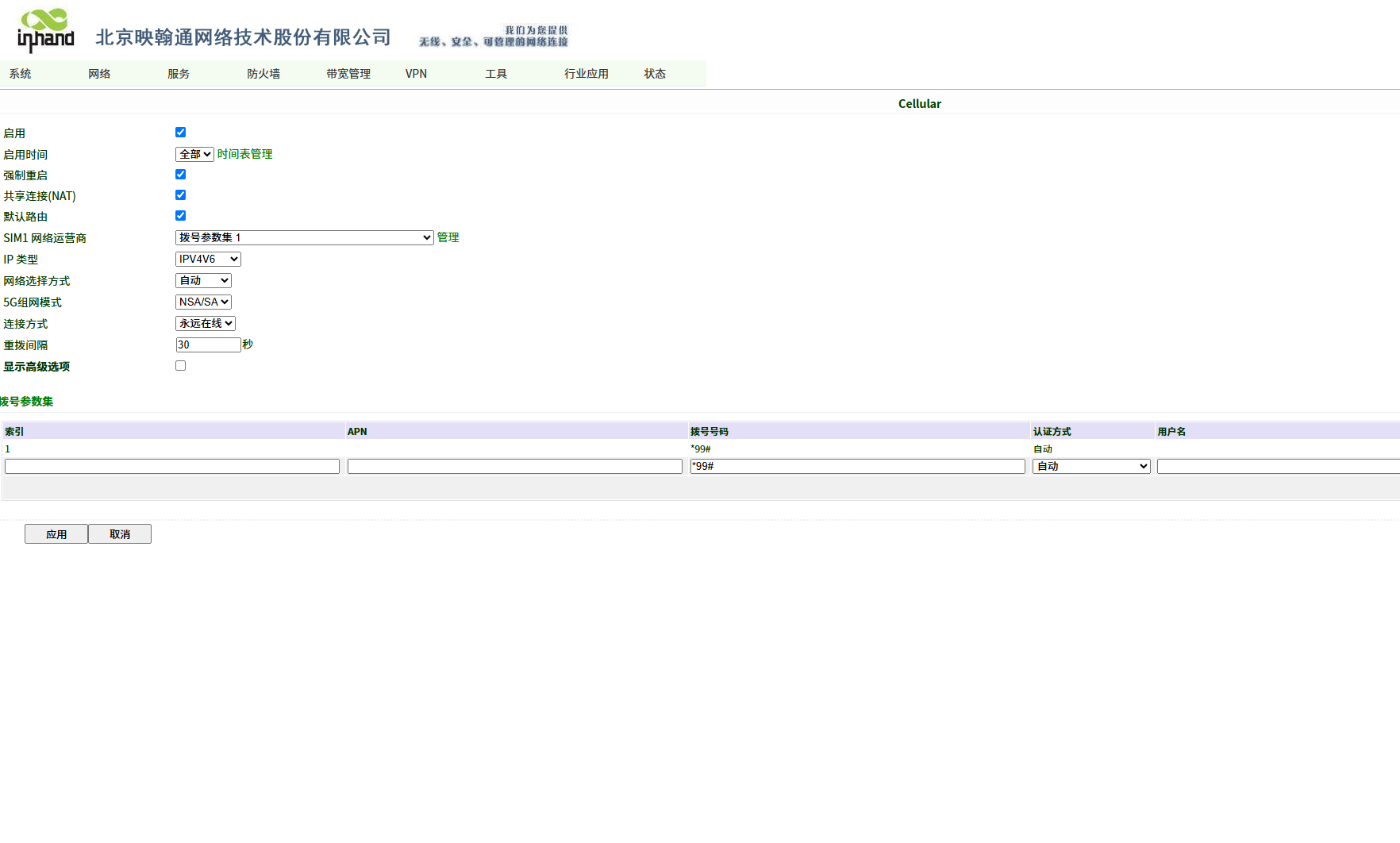

方式 A：蜂窝上网

1. 【网络】→【蜂窝】，确认已启用
2. 专网 SIM 需填写 APN
3. 等待 NET 指示灯常亮

方式 B：有线上网

1. 【网络】→【WAN】，新建 WAN 接口
2. 选择 DHCP / 静态 IP / ADSL 等接入方式
3. 保存并应用

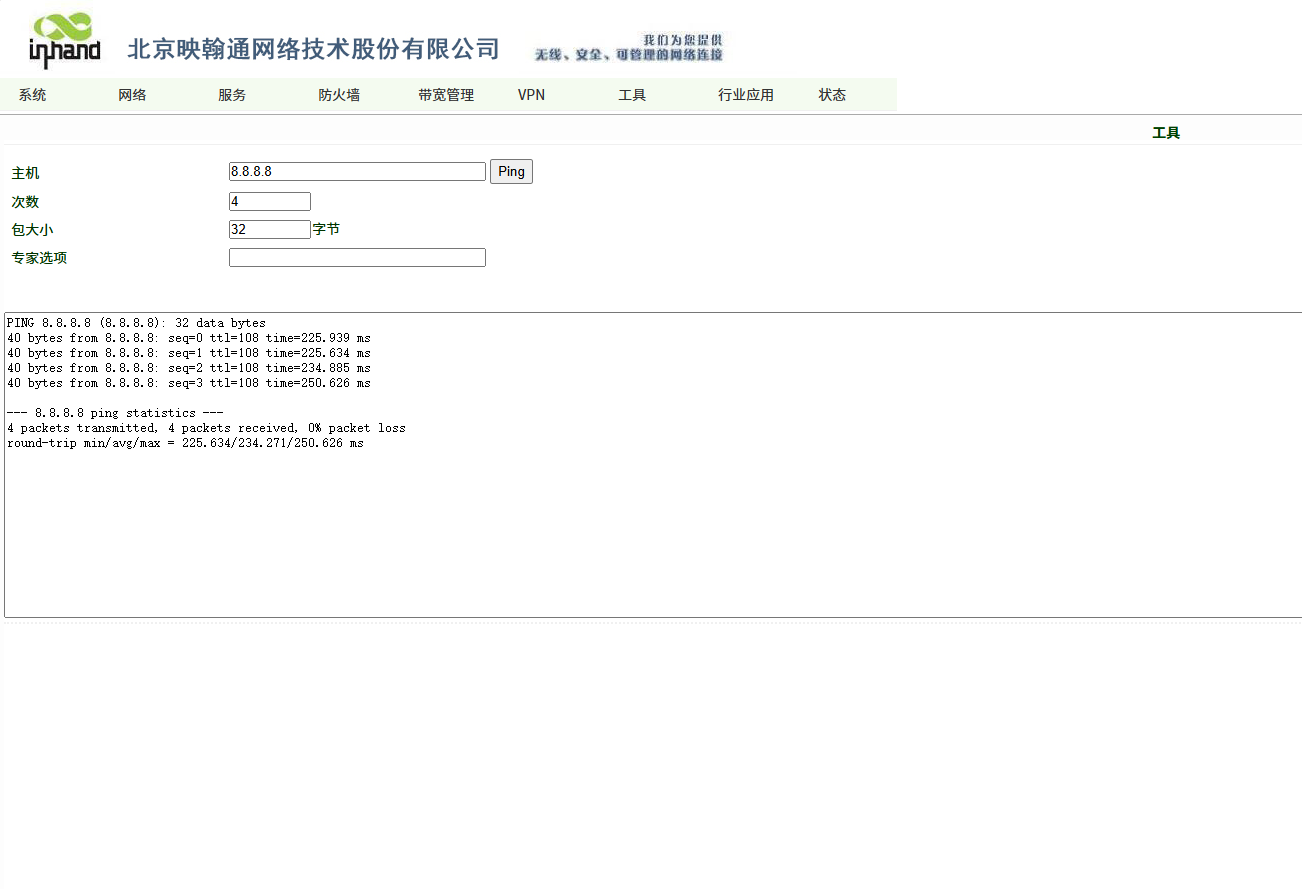

验证联网

1. 【工具】→【PING】
2. 在「主机」填入 www.baidu.com 或 8.8.8.8
3. 出现成功回复即表示已接入互联网

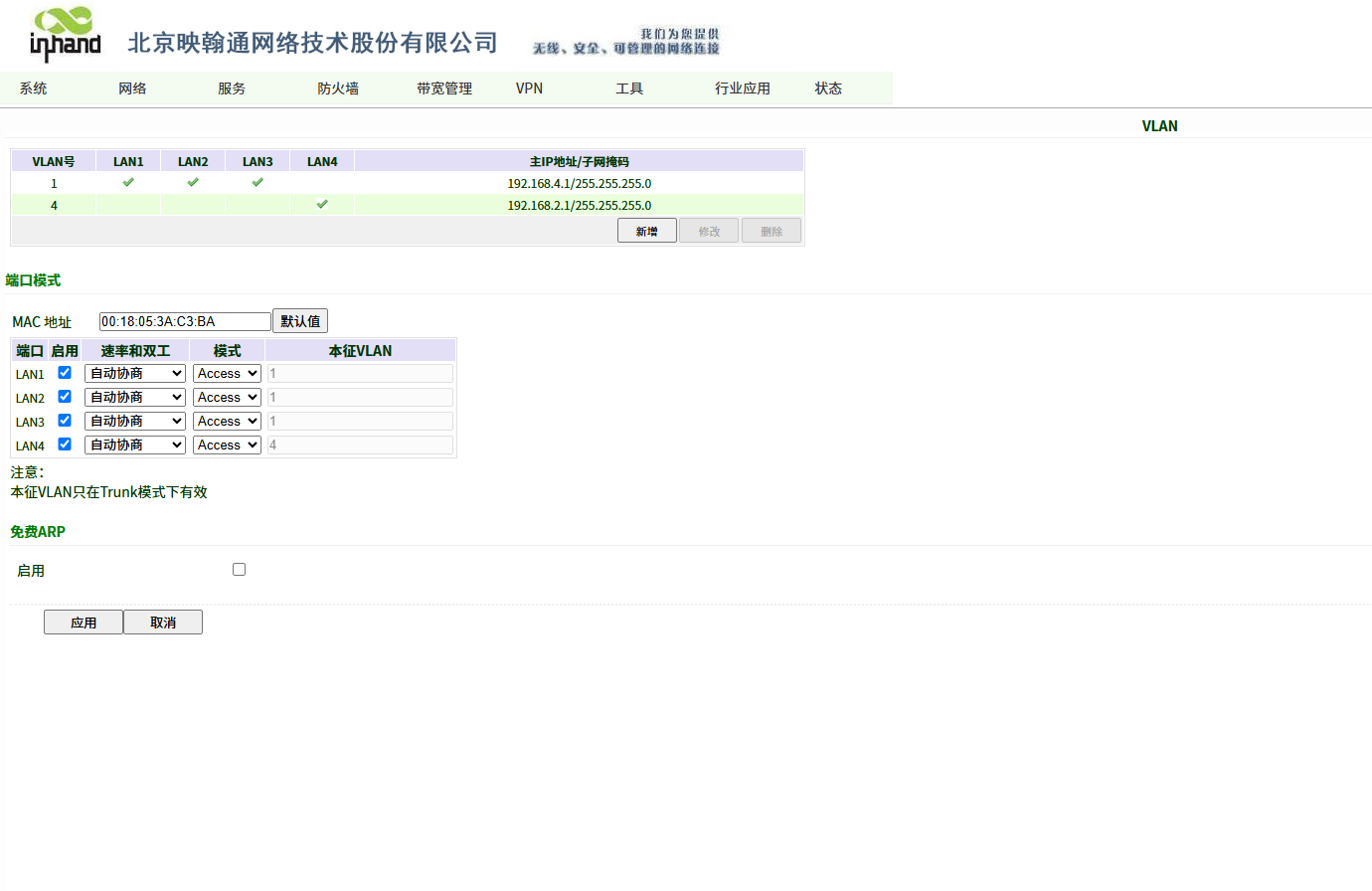

4.3 VLAN 规划（重要）

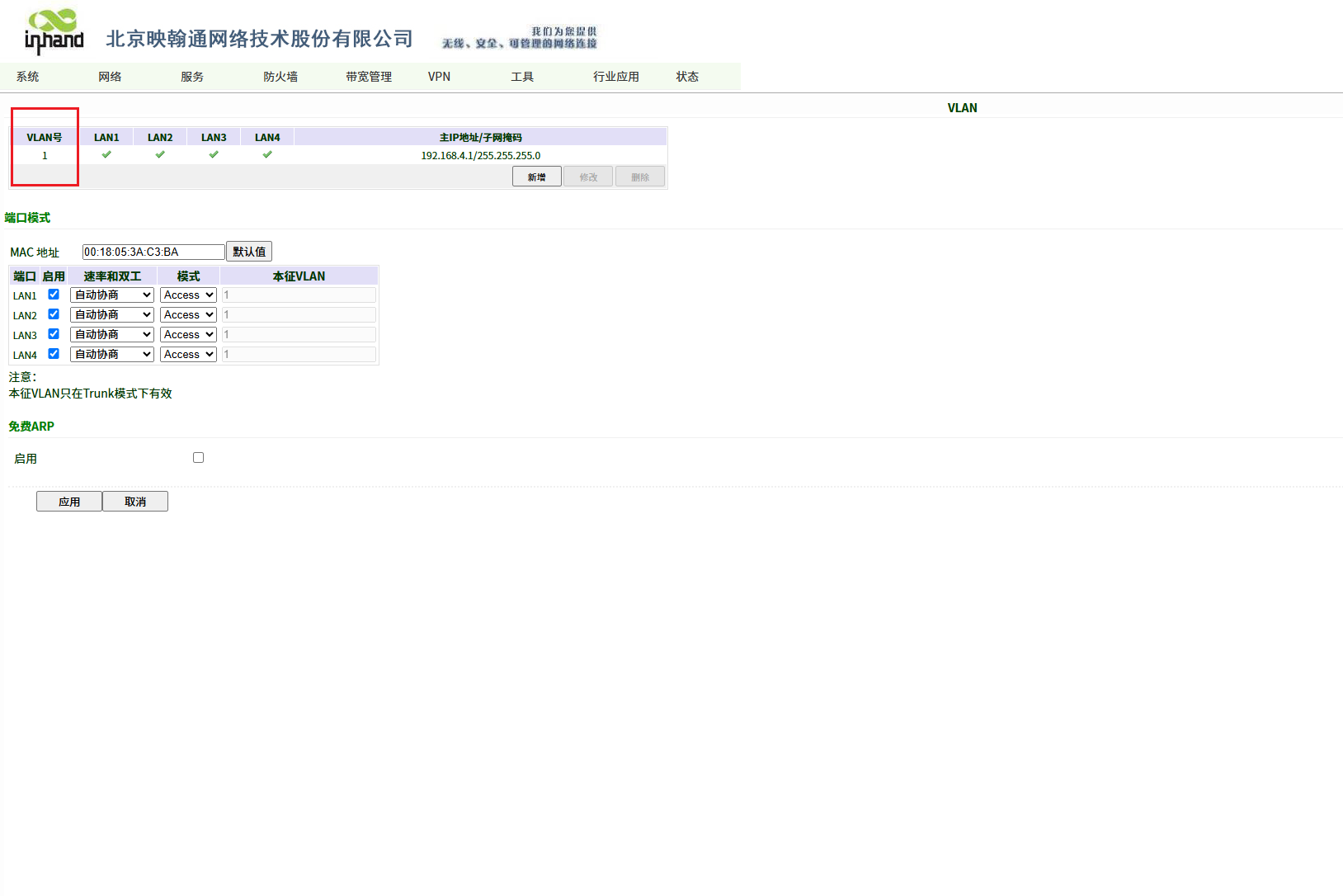

打开 【网络】→【VLAN】，本文现场配置如下：

VLAN	网段	接口 IP	LAN 口	说明
VLAN1（默认）	192.168.2.0/24	192.168.2.1	管理/默认 LAN	InConnect 默认路由下发目标
VLAN4（本文现场）	192.168.4.0/24	192.168.4.1	PLC 所在 LAN 口	PLC 192.168.4.10 接在此 VLAN

问题背景：

• 现场将 PLC 接在 VLAN4，IP 为 192.168.4.10，网关 192.168.4.1
• InConnect 平台下发路由时仅覆盖 VLAN1 网段，导致远程无法访问 VLAN4 下的 PLC

修复后推荐做法（见第 9.4 节）：

• 将 PLC 改接到 VLAN1，将VLAN1改成192.168.4.0网段

本地预检 ：在 IR315 【工具】→【PING】中 ping 192.168.4.10，确认本地可达后再进行平台配置。

---

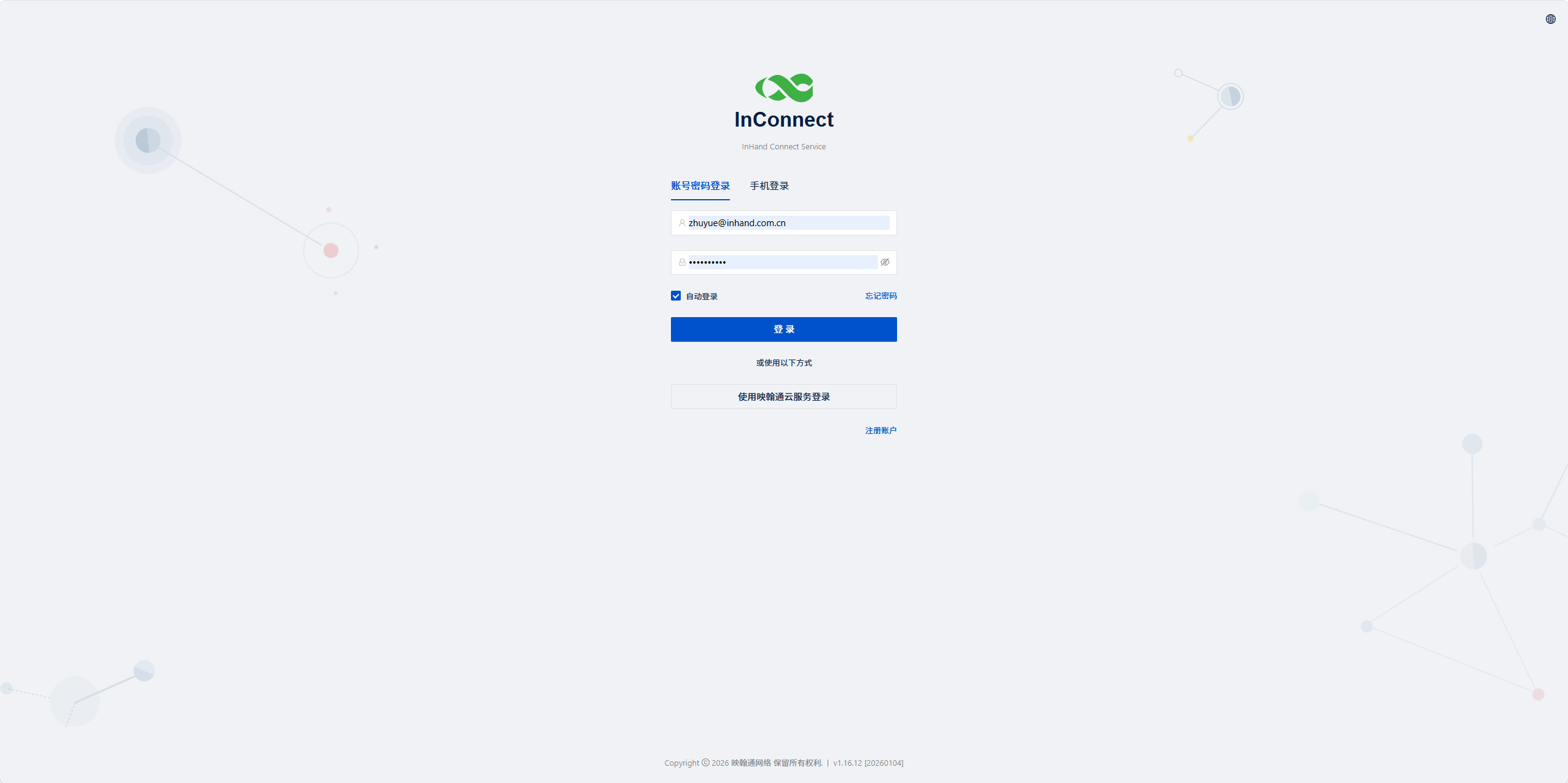

5. InConnect 平台配置（站点 / 路由器 / 终端）

5.1 注册与登录

1. 浏览器访问 https://ics.inhandiot.com（推荐 Chrome）
2. 注册账号或使用已有映翰通云服务账号登录

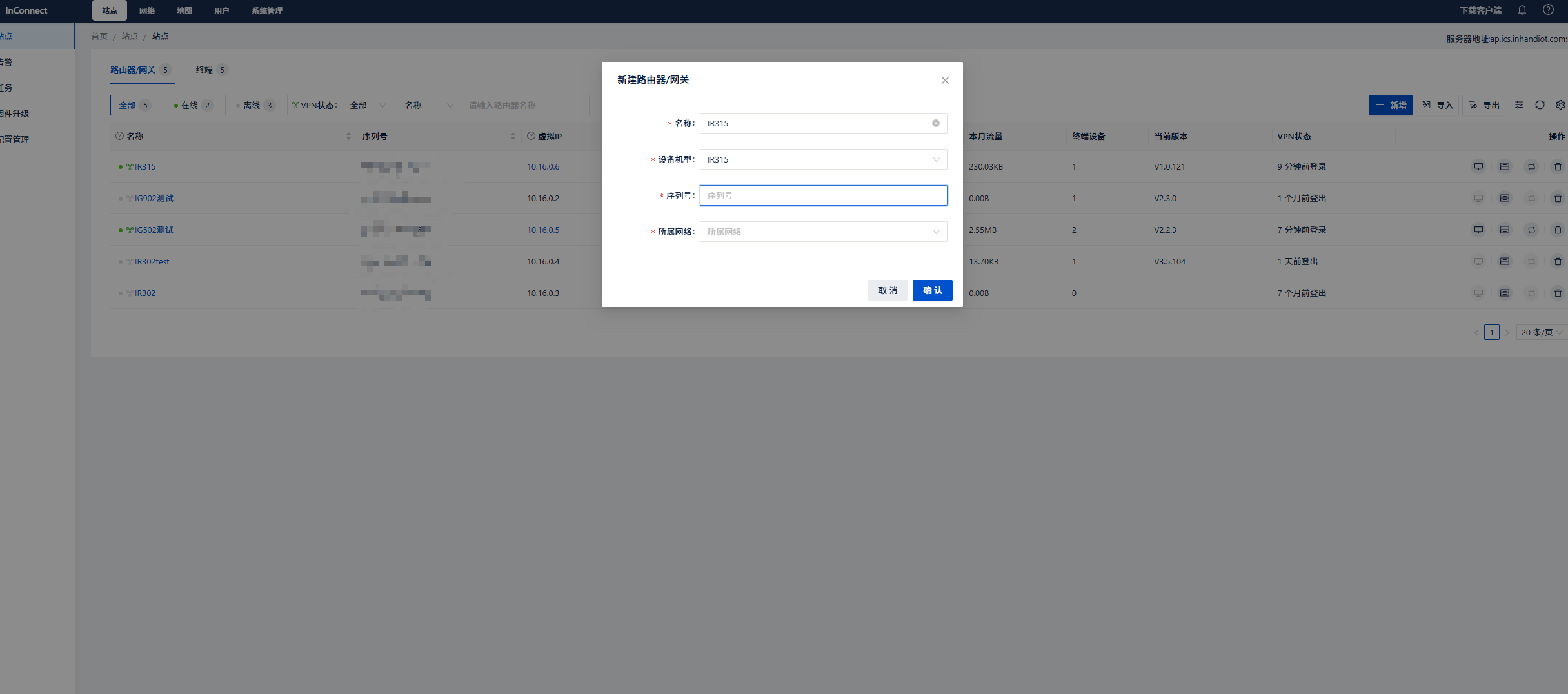

5.2 添加路由器

1. 进入 站点 → 路由器 ，点击 新增
2. 填写以下信息：

字段	填写说明
路由器名称	自定义，如 现场_IR315_01
序列号	设备铭牌或 IR315 Web 页面可查
路由器机型	选择 IR315 系列（务必选对）
所属网络	默认网络或自建对等网络

3. 点击 确认 保存

注意：机型选错会导致路由器无法成功建立连接。

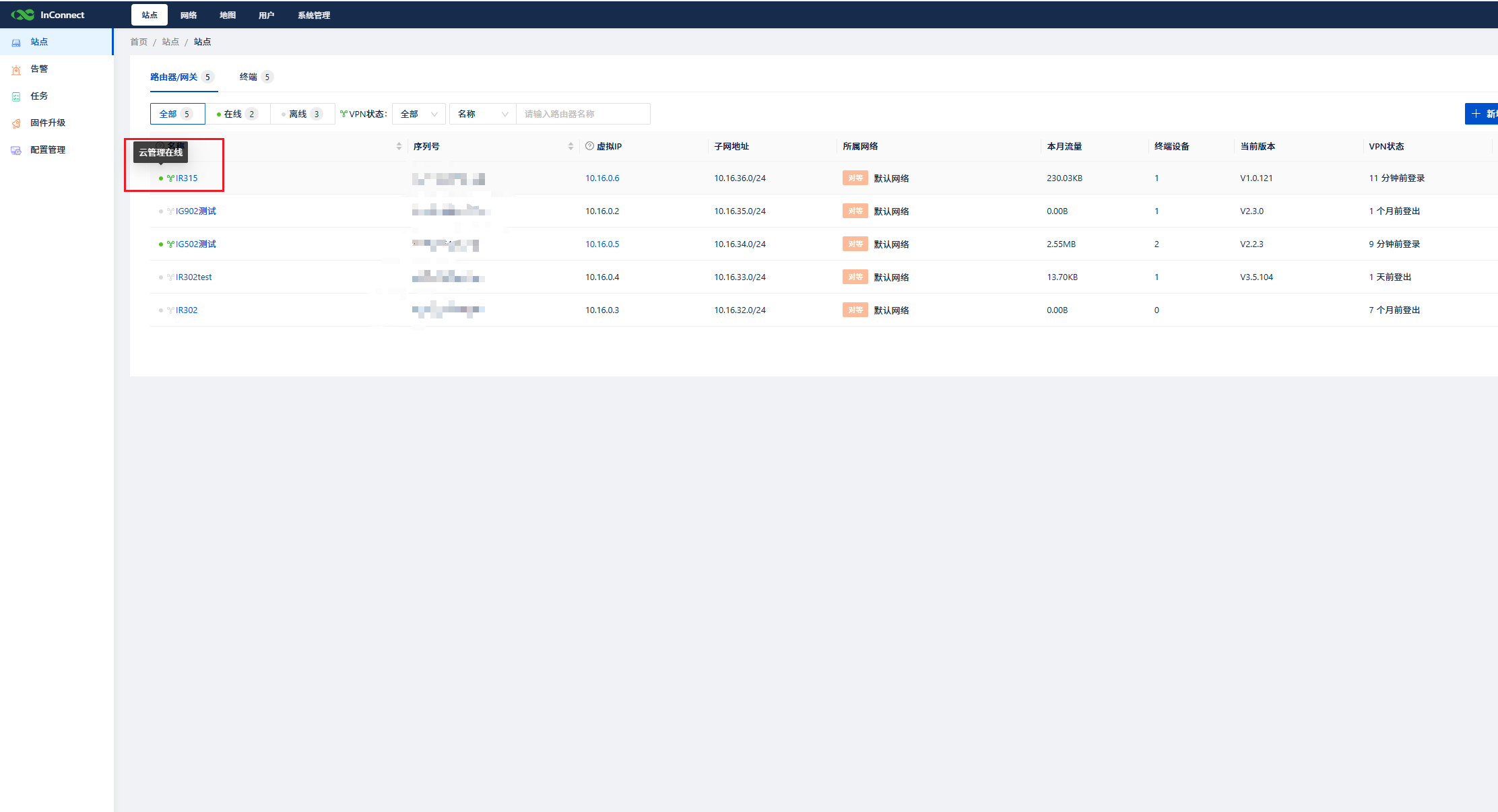

4. 添加成功后，在路由器列表中确认设备出现，并记录平台分配的 路由器虚拟 IP 10.16.0.6（站点列表横向滚动可见）

5. 确认 在线状态 与 VPN 状态 均为绿色（路由器本地接入 InConnect 后才会变绿，见第 6 章）

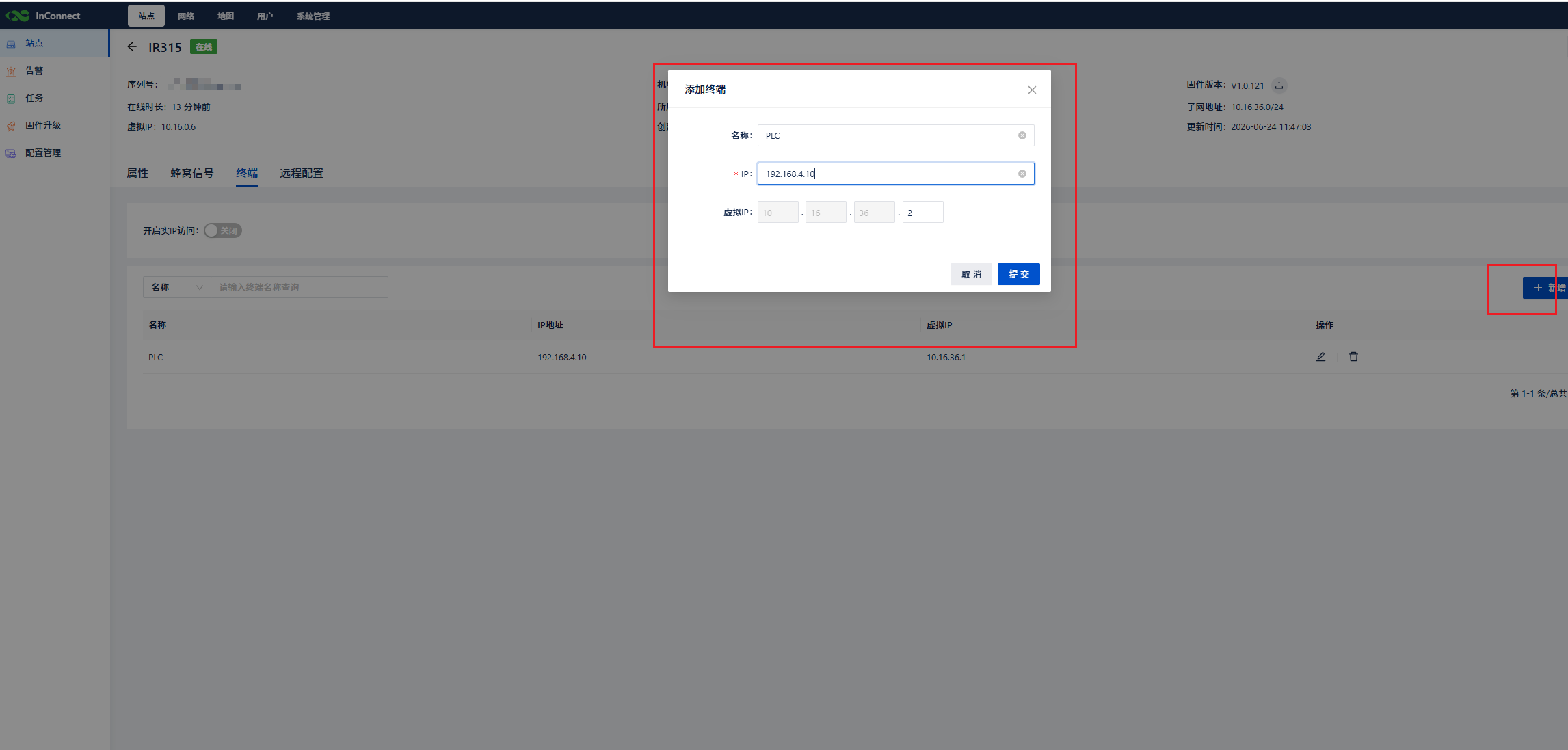

5.3 添加终端（PLC）

方式一：站点页面添加

1. 在 站点 页面，点击 终端 → 新增
2. 填写：

字段	填写说明
名称	如 PLC_01
真实 IP	192.168.4.10（须与 PLC 实际 IP 一致）
所属站点	选择刚添加的路由器

3. 点击 提交

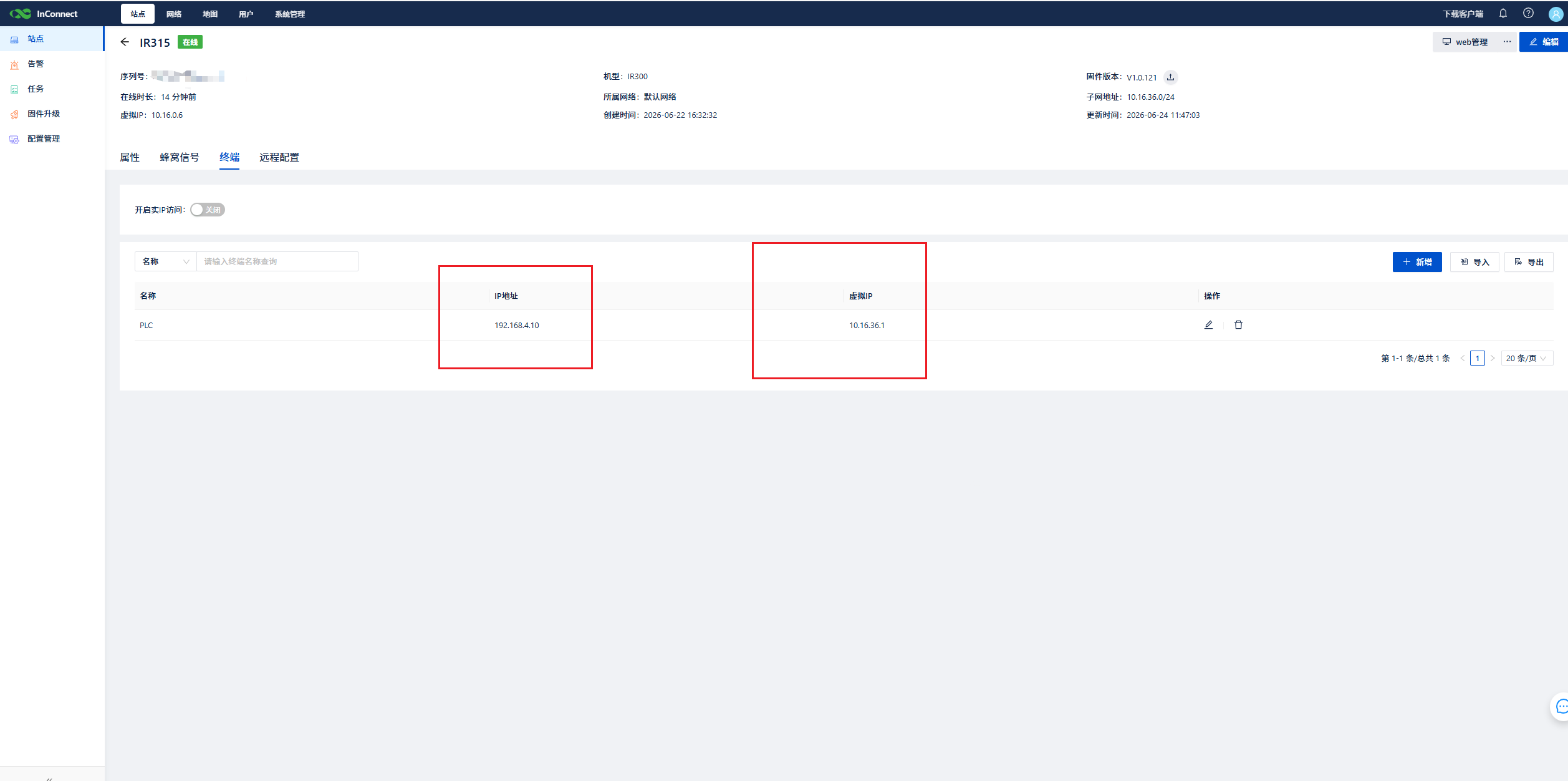

方式二：路由器详情页添加

1. 点击路由器名称进入详情
2. 终端 → 新增 ，填写同上，点击 提交

3. 提交后，平台自动为 PLC 映射 终端虚拟 IP 10.16.36.1，记录该地址

注意 ：添加终端后，平台会自动下发运行配置。单台路由器下最多可添加 254 个终端。

---

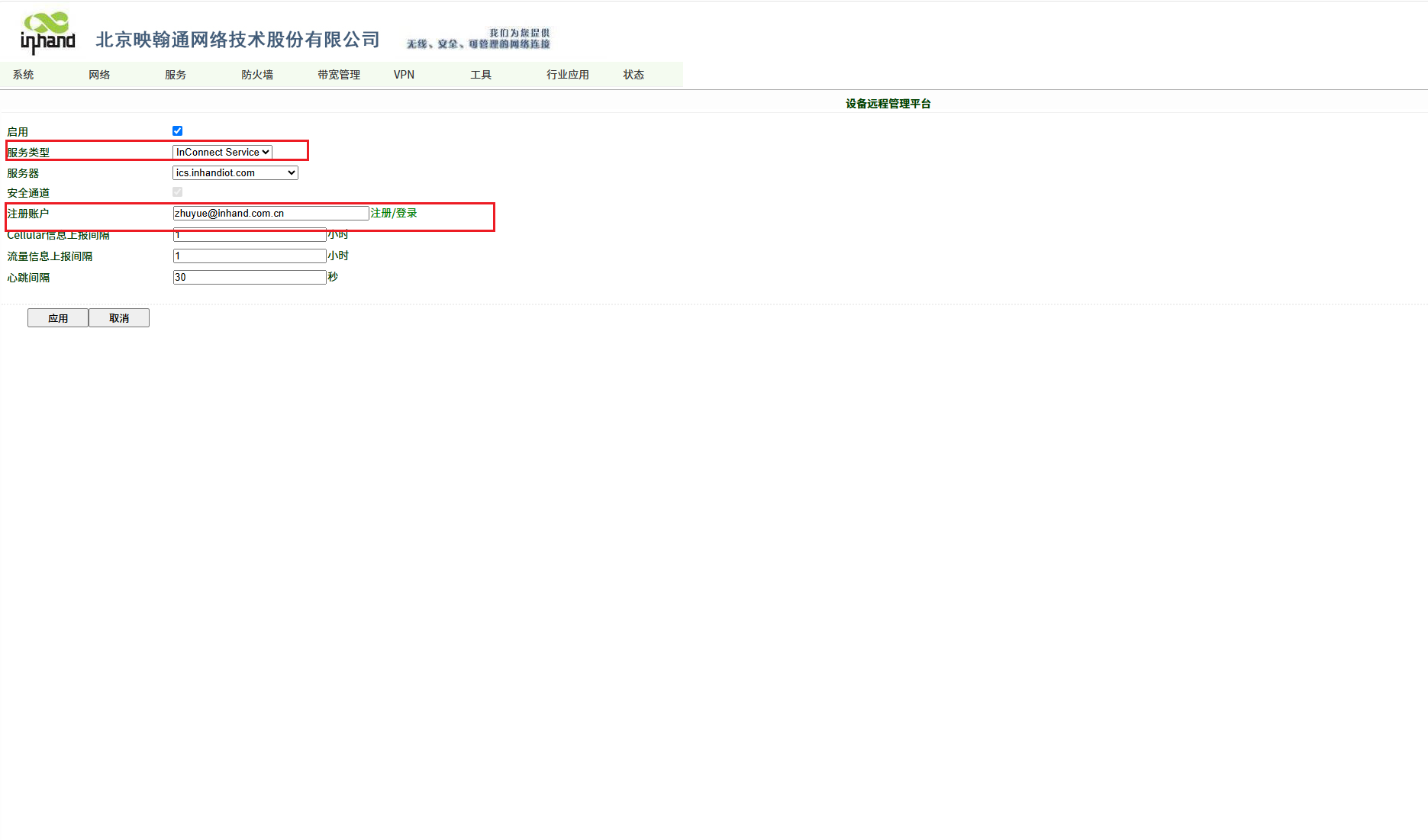

6. IR315 接入 InConnect

6.1 配置步骤

1. 登录 IR315 Web（http://192.168.2.1）
2. 进入 【服务】→【设备远程管理平台】
3. 按以下参数配置：

参数	值
服务类型	InConnect Service
服务器	ics.inhandiot.com（国内）
注册账户	InConnect 平台注册邮箱

4. 点击 应用

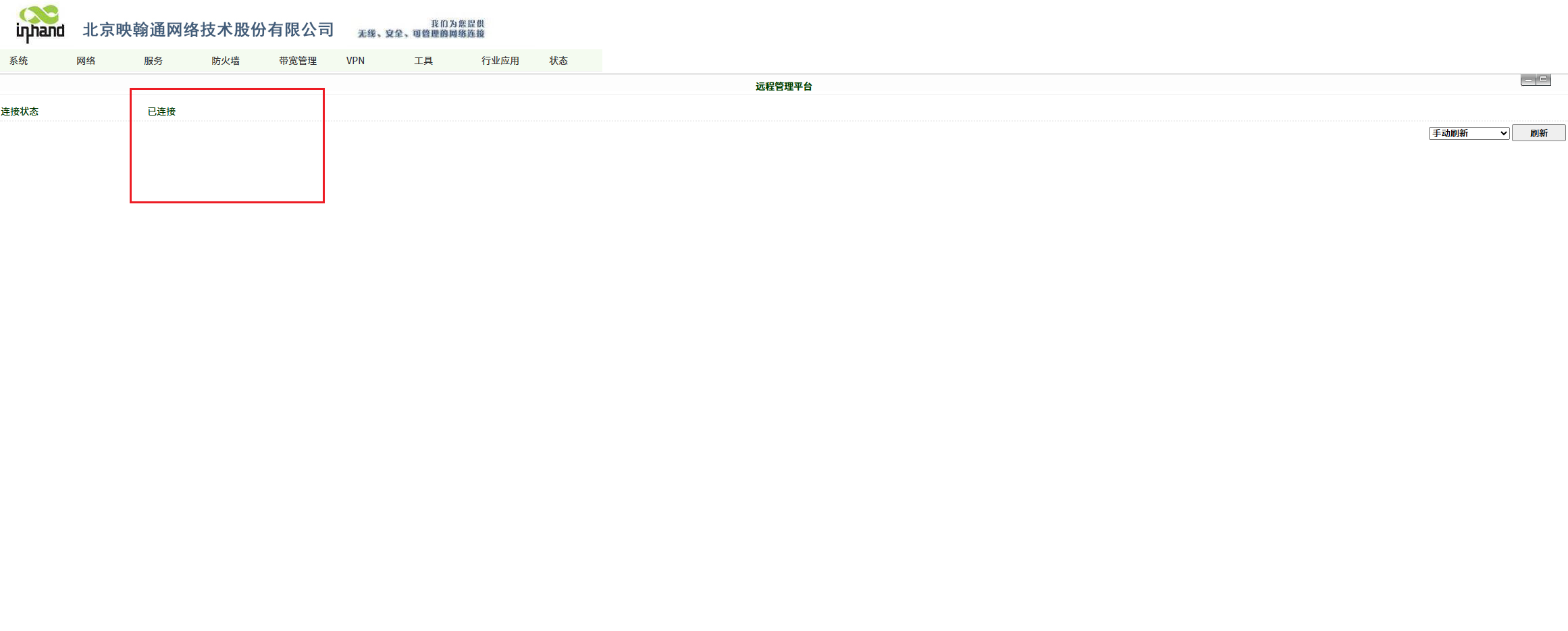

6.2 验证连接状态

1. 进入 【状态】→【远程管理平台】
2. 状态显示 已连接 表示 IR315 已成功接入 InConnect

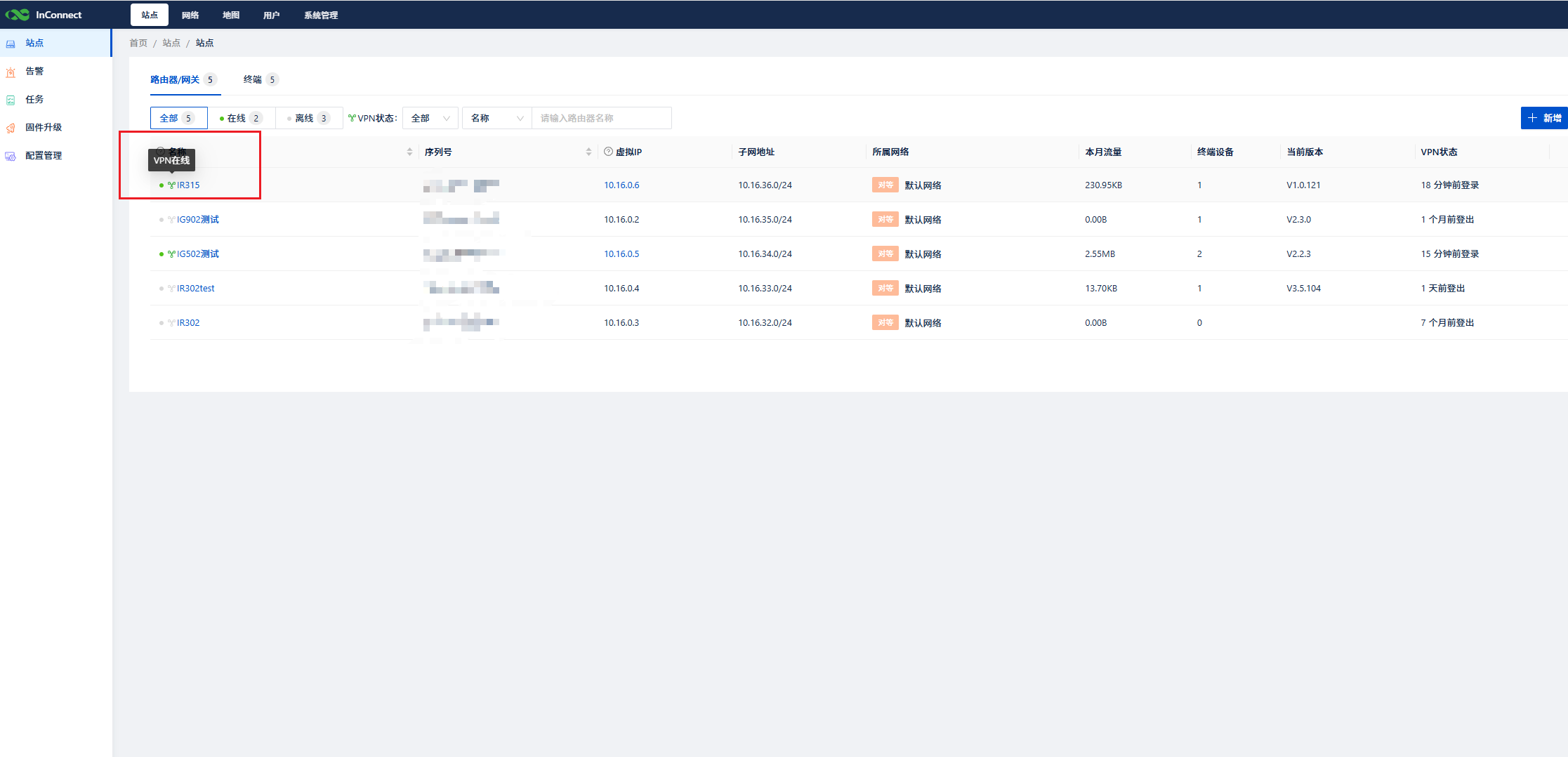

6.3 平台侧确认

回到 InConnect 平台 站点 → 路由器 列表：

• 在线状态：绿色
• VPN 状态：绿色

若路由器在线但 VPN 为离线，在操作列点击 下发运行配置 重新触发连接。

排查提示：若状态为「正在注册」或「注册中」，请确认平台是否已添加该设备，且序列号、机型、注册邮箱均正确。

---

7. PC 端 OpenVPN 客户端配置

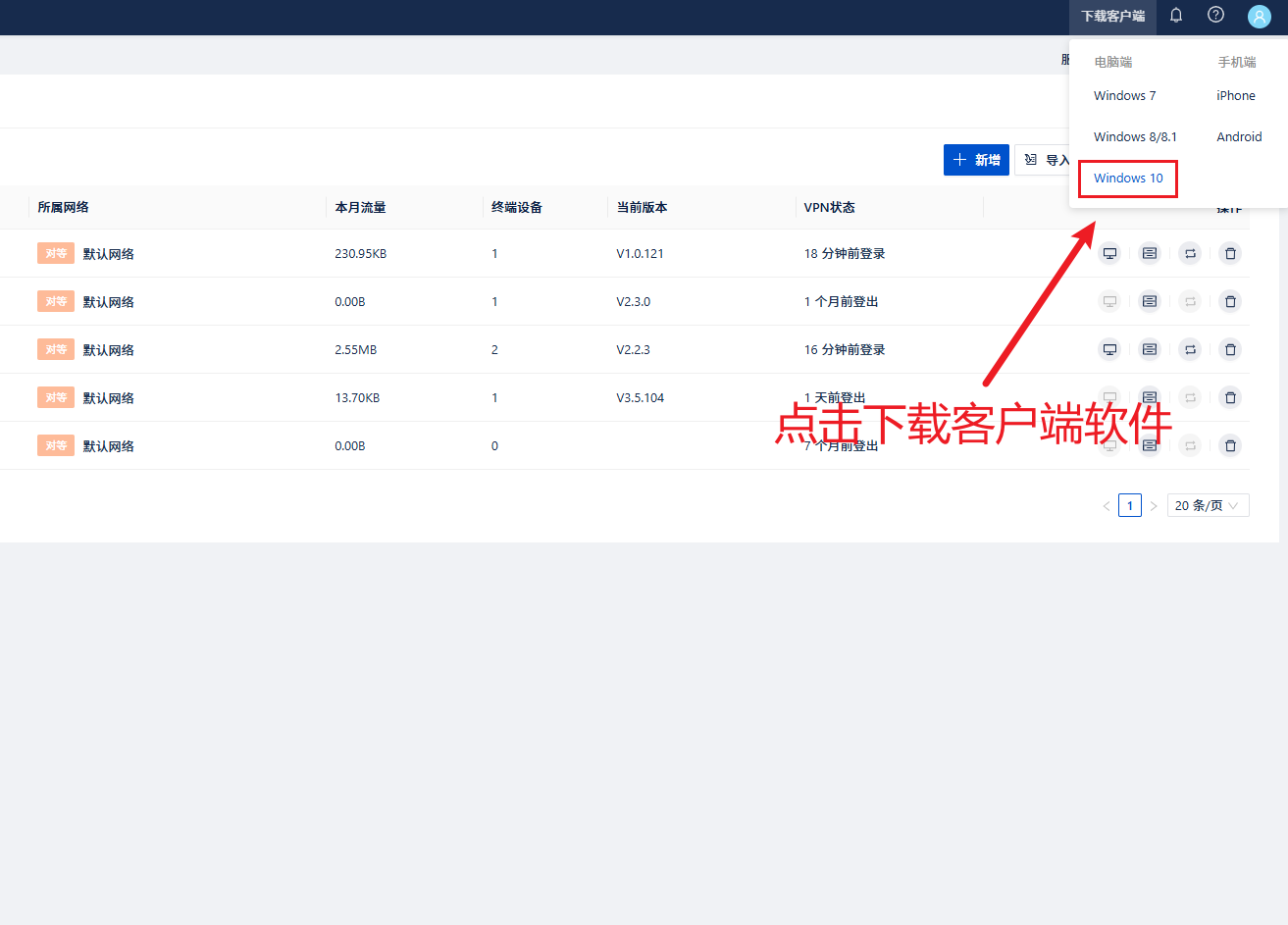

7.1 下载与安装

1. 登录 InConnect 平台
2. 下载 OpenVPN 客户端 并安装到维护 PC

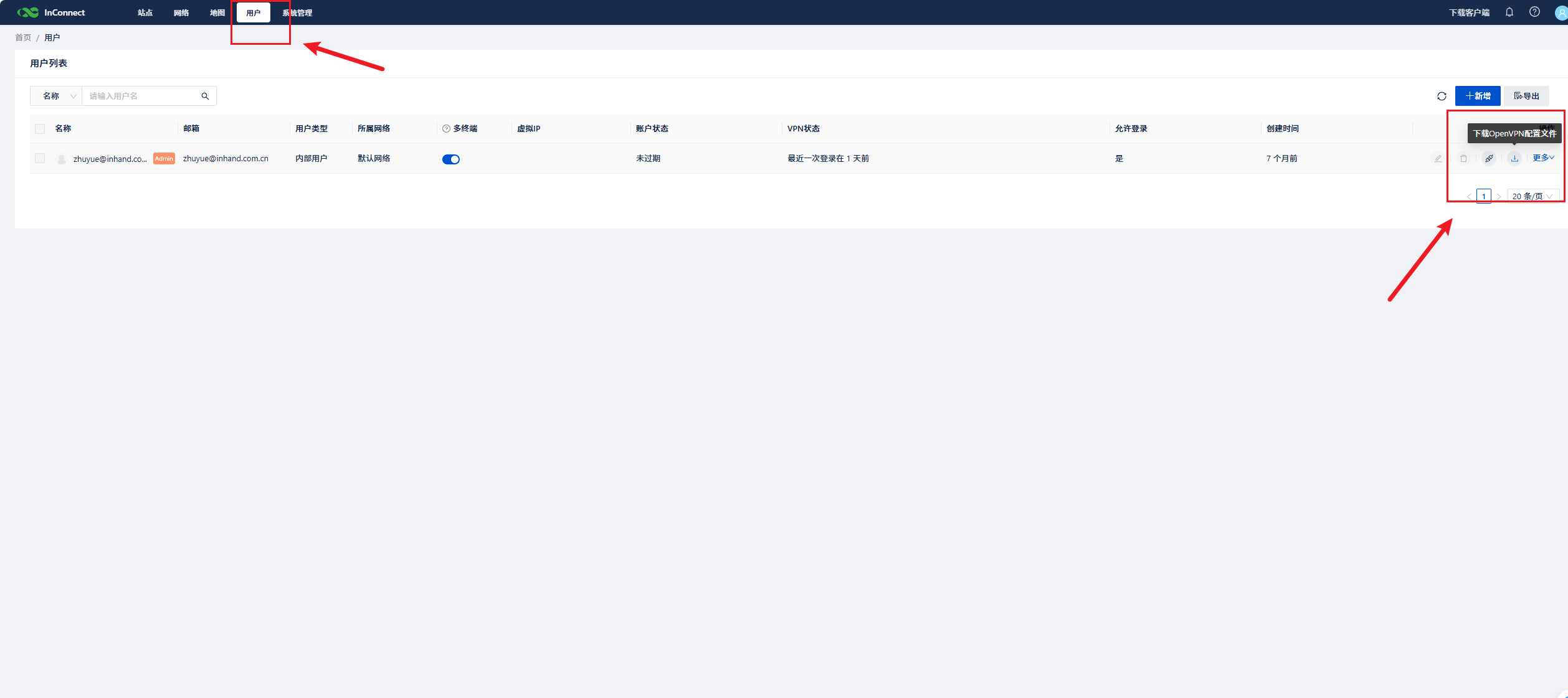

7.2 下载用户配置文件

1. 进入平台 用户 菜单
2. 点击 下载配置文件 ，保存 .ovpn 文件

7.3 导入并连接

1. 以管理员身份 运行 OpenVPN GUI

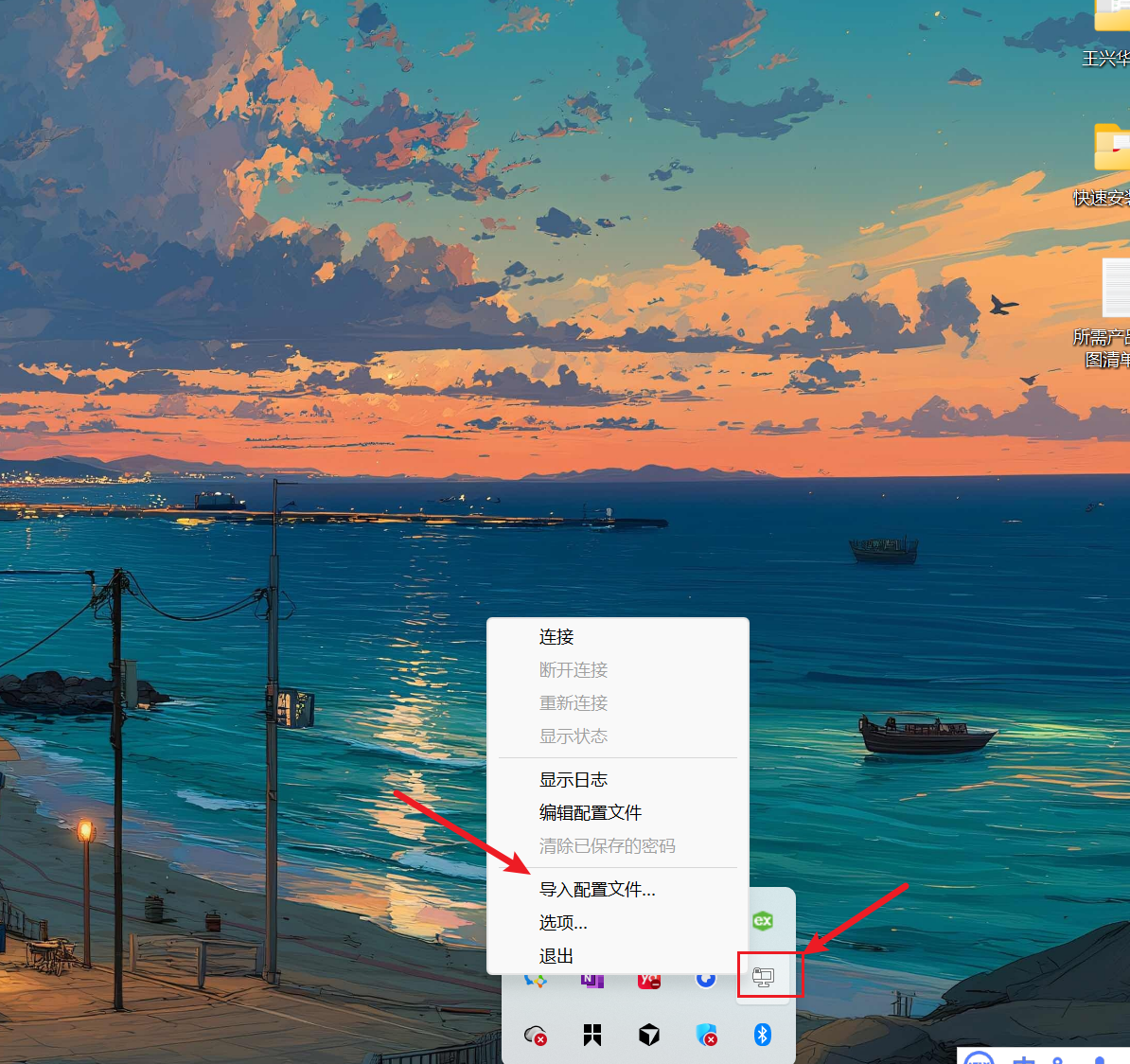

2. 桌面右下角托盘找到 OpenVPN 图标，右键 → 导入配置文件
3. 选择刚下载的 .ovpn 文件
4. 再次右键，点击 连接

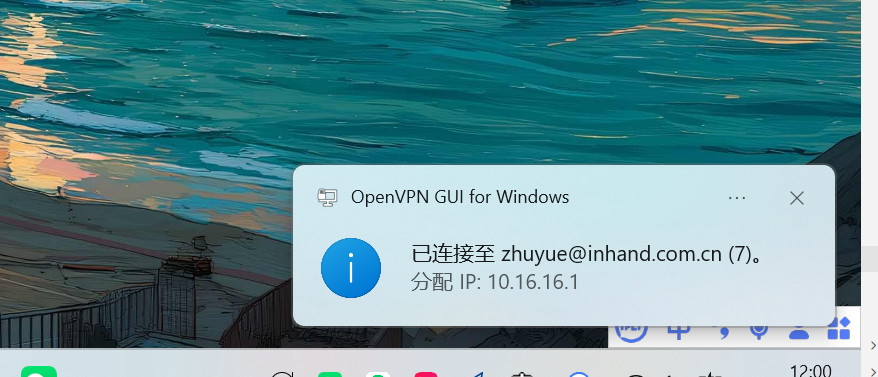

5. 图标变 绿色 表示 VPN 隧道已建立

---

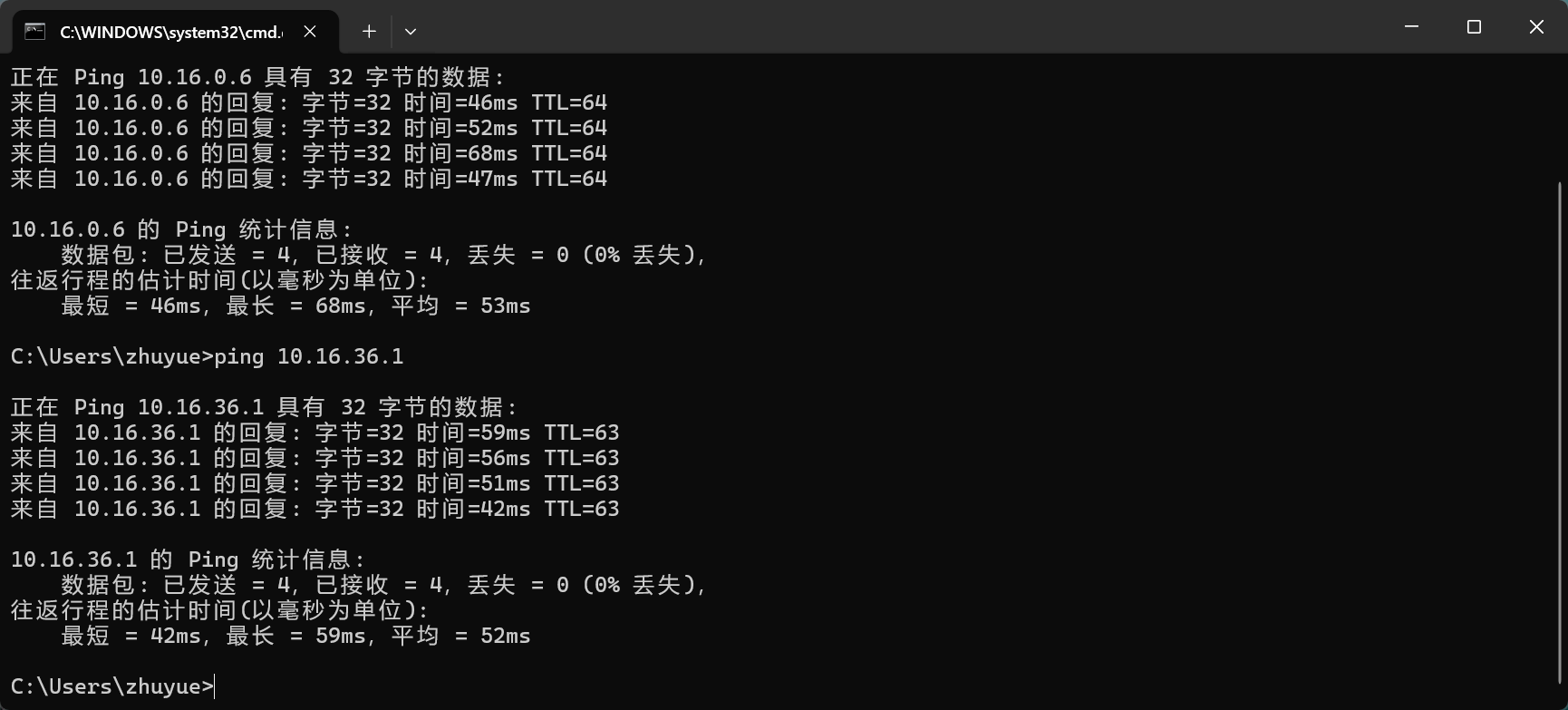

8. 连通性验证（路由器 → PLC）

建议按以下顺序分层验证，不要跳步：

步骤	操作	预期结果
1	确认 OpenVPN 图标为绿色	隧道已建立

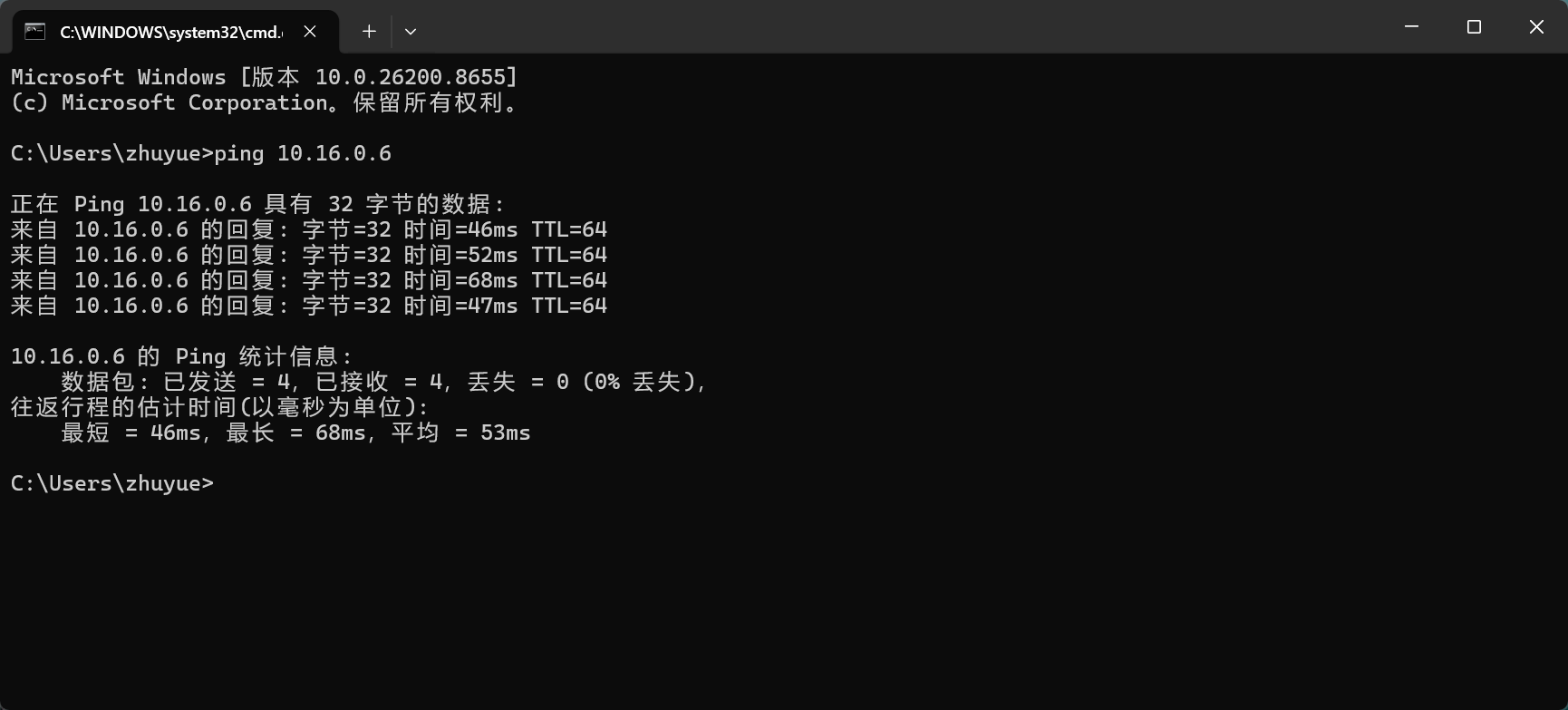

2	ping 10.16.0.6	通
3	ping 10.16.36.1	通（VLAN 配置正确时）

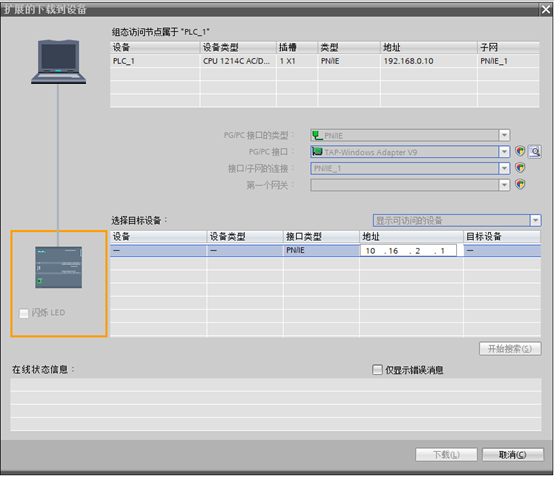

4	用 PLC 编程软件连接虚拟 IP 10.16.36.1 或真实 IP 192.168.4.10	可正常通信

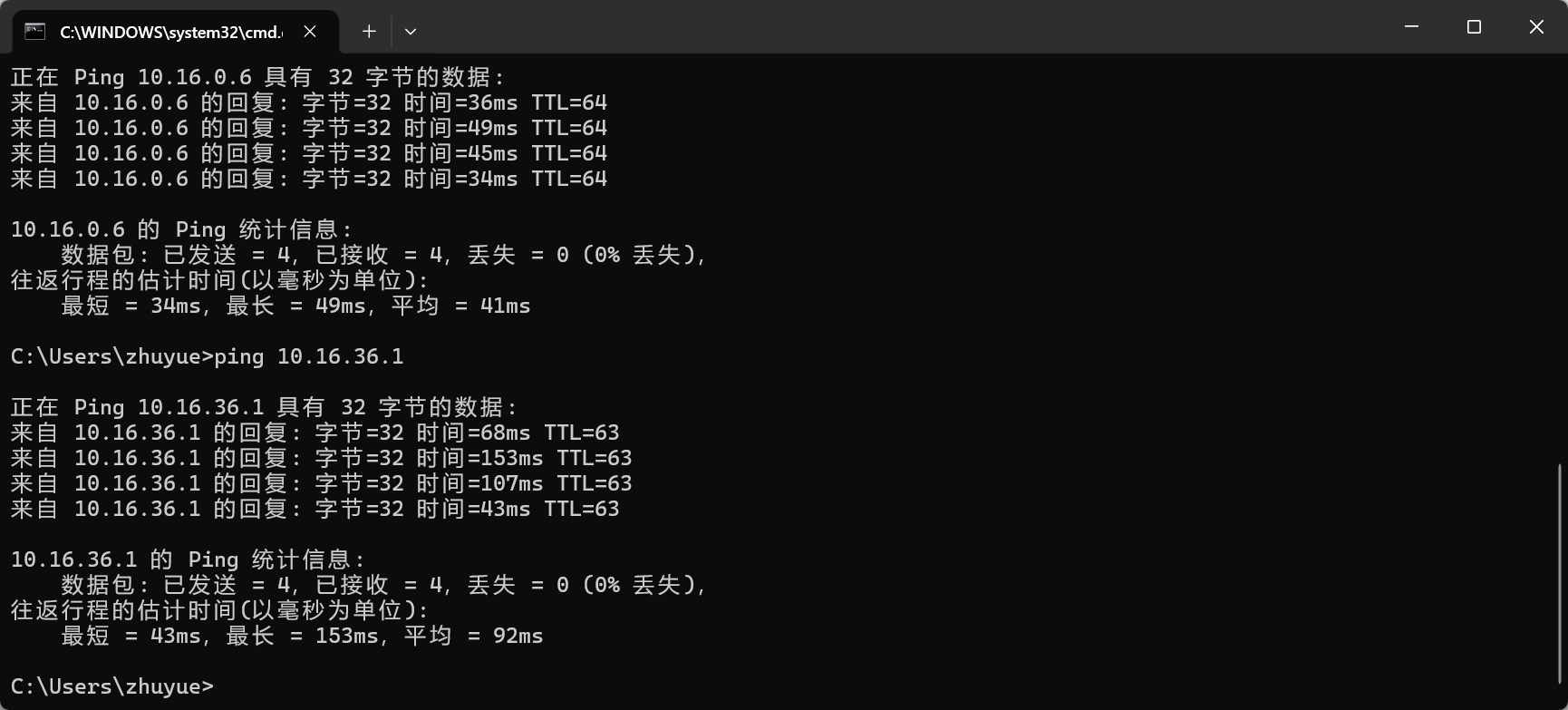

示例命令：

ping 10.16.0.6
ping 10.16.36.1

排障提示：Windows 防火墙开启时可能导致 ping 不通，验证前可临时关闭防火墙，或为 ICMP 协议添加放行规则。
本文现场：步骤 2 通过，步骤 3 失败 --- 详见第 9 章故障排查。

---

9. 故障排查：能 ping 通路由器虚拟 IP，但 ping 不通 PLC

本章为本文核心踩坑记录，现象与根因均来自实际现场排查。

9.1 现象描述

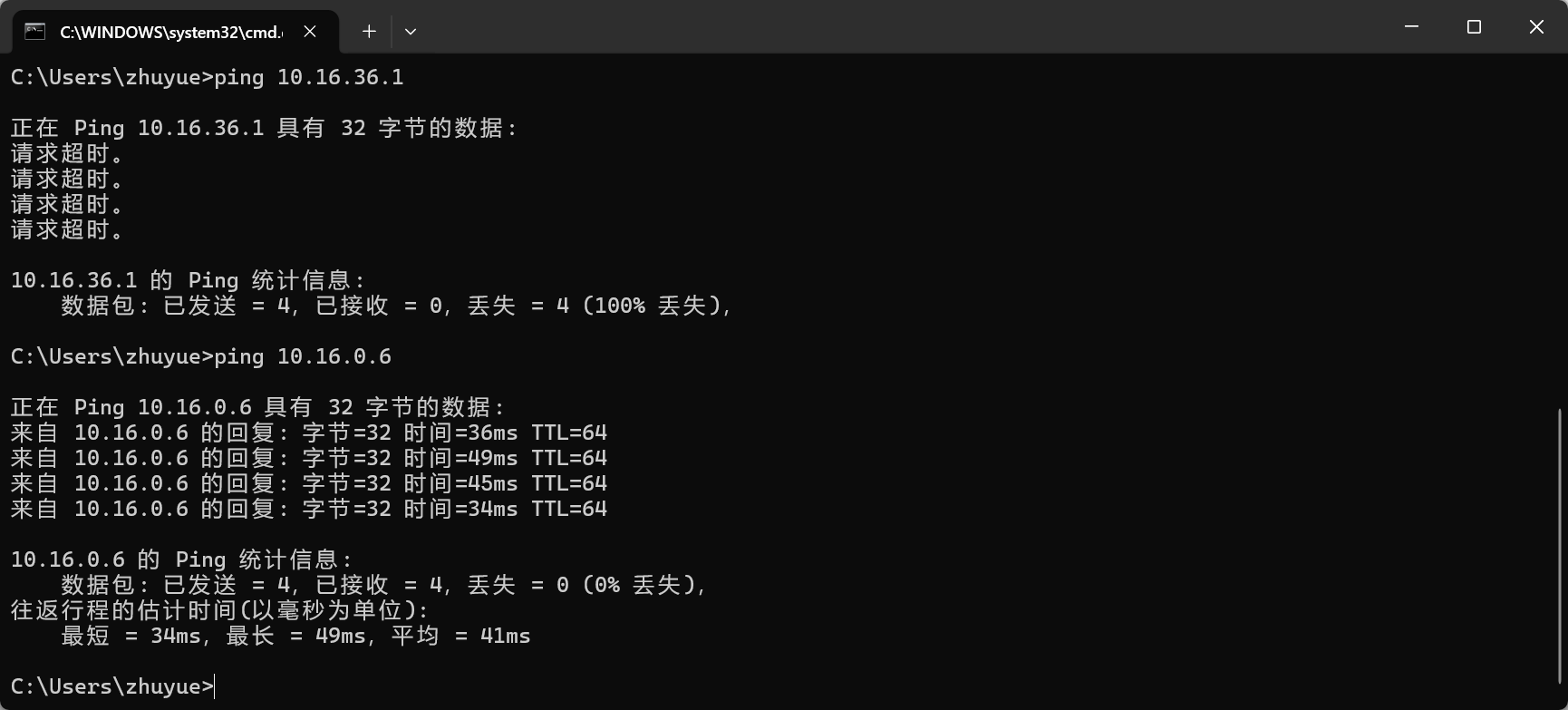

检查项	结果
OpenVPN 连接状态	已连接（图标绿色）
ping IR315 虚拟 IP（10.16.0.6）	成功
ping PLC 虚拟 IP（10.16.36.1）	失败（请求超时）
PLC 真实 IP	192.168.4.10
IR315 接 PLC 侧 IP	192.168.4.1（VLAN4）
现场接线	PLC 接在 IR315 VLAN4 对应 LAN 口，网段 192.168.4.0/24

9.2 排查 Checklist

按顺序逐项排除：

□ OpenVPN 是否已连接？（托盘图标是否为绿色）
□ InConnect 路由器在线 + VPN 状态是否均为绿色？
□ 平台终端真实 IP 是否填写为 192.168.4.10？
□ 在 IR315 本地 【工具】→【PING】能否 ping 通 192.168.4.10？（排除 PLC 本体/接线问题）
□ PLC 所在 VLAN4 与 InConnect 下发路由目标（VLAN1）是否一致？

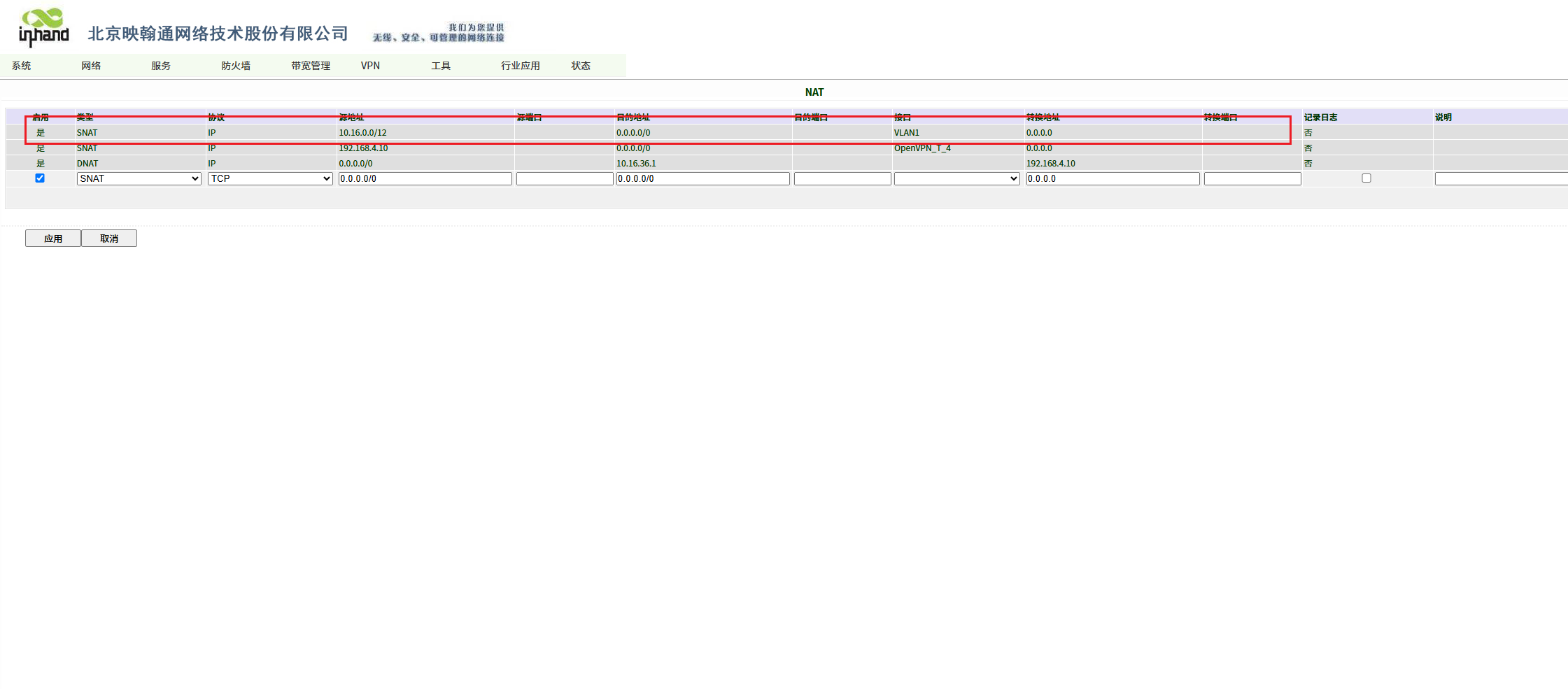

9.3 根因分析

因果链：

InConnect 添加终端（真实 IP 192.168.4.10）
    ↓ 自动下发运行配置（含路由）
    ↓ 路由目标仅为 IR315 的 VLAN1 网段（192.168.2.0/24）
    ↓ 但 PLC 实际接在 VLAN4（192.168.4.0/24，192.168.4.10）
    ↓ VPN 流量到达 IR315 后，无法正确转发至 VLAN4
    ↓ 结果：ping 路由器虚拟 IP 通，ping PLC 虚拟 IP 不通

文字解释：

• InConnect 为终端自动下发的运行配置/路由，默认仅指向 IR315 的 VLAN1 （192.168.2.0/24），不会自动下发到 VLAN4 （192.168.4.0/24）。
• PLC 在 VLAN4（192.168.4.10），IR315 接 PLC 侧为 192.168.4.1；维护 PC 经 VPN 来的流量到达 IR315 后，缺少指向 VLAN4 的路由，无法转发到 PLC。
• 因此出现：路由器本身可达（虚拟 IP ping 通），下端 PLC 不可达 的典型现象。

9.4 解决方案：将 PLC 改接 VLAN1 同网段

本文采用最简单可靠的方案：将 PLC 从 VLAN4 调整到 VLAN1 网段。

步骤	操作
1	登录 IR315 Web → 【网络】→【VLAN】
2	确认 PLC 所接 LAN 口属于 VLAN1（或将 PLC 网线改接到已在 VLAN1 的 LAN 口）
3	修改 PLC IP 为 VLAN1 网段，并把VLAN网段改成192.168.4.0网段
4	在 IR315 本地 ping 192.168.4.10，确认本地可达
5	登录 InConnect，将终端真实 IP 更新为 192.168.4.10
6	在平台路由器操作列点击 下发运行配置
7	维护 PC 重新 ping 10.16.36.1 验证

9.5 延伸阅读

若业务场景必须保留 VLAN 隔离 （PLC 必须留在 192.168.4.0/24），需与映翰通技术支持确认 InConnect 对多 VLAN 网段的下发策略，或评估平台 实 IP 访问 功能配置多网段（参见 InConnect 用户手册 §5.2）。本文案例以 改接 VLAN1 方案为准，适合大多数远程维护场景。

---

10. 经验总结与注意事项

1. 先本地、后远程 ：远程维护前，务必在 IR315 本地 Web 【工具】→【PING】确认能 ping 通 PLC（本文先 ping 192.168.4.10）。
2. 终端真实 IP 必须准确 ：InConnect 添加终端时须填写 PLC 实际 IP（本文为 192.168.4.10）。
3. 默认路由仅指向 VLAN1 ：InConnect 自动下发的路由配置默认覆盖 192.168.2.0/24，不会自动覆盖 VLAN4 （192.168.4.0/24）；多 VLAN 场景需提前规划。
4. 三处信息必须一致：平台序列号、机型、IR315 注册邮箱，任何一处错误都会导致连接失败。
5. VPN 连通 ≠ 下端可达：OpenVPN 连接成功只代表接入了安全通道，还需分层 ping 验证路由器与 PLC。
6. 变更后重新下发 ：修改 VLAN、PLC IP 或平台终端信息后，记得在 InConnect 点击 下发运行配置。
7. 机型别选错：IR315 在平台添加时选择 IR315 / IR300 系列对应机型，选错无法建连。

---

附录 A：关键参数速查表

参数	本文现场值
IR315 Web 管理地址（VLAN1）	http://192.168.2.1
IR315 接 PLC 侧地址（VLAN4）	192.168.4.1
IR315 默认登录凭据	见设备底部铭牌
InConnect 平台地址	https://ics.inhandiot.com
InConnect 服务器（国内）	ics.inhandiot.com
VLAN1 网段	192.168.2.0/24，网关 192.168.2.1
VLAN4 网段（问题发生时）	192.168.4.0/24，网关 192.168.4.1
PLC 真实 IP（问题发生时）	192.168.4.10
PLC 真实 IP（修复后，VLAN1）	192.168.4.10（示例）
路由器虚拟 IP	10.16.0.6
PLC 虚拟 IP	10.16.36.1

---
