STM32 可移植教程 04：定时器 PWM 驱动 RGB LED，按键消抖与事件机制（实战篇）

STM32 可移植教程 04：定时器 PWM 驱动 RGB LED，按键消抖与事件机制

前三篇我们已经把几个基础能力跑起来了：

LED 能亮、能灭；
KEY1、KEY2 能读到按键输入；
USART printf 能把程序状态打印到电脑上。

这一篇我们加入定时器 PWM，用三路 PWM 分别控制红、绿、蓝三个 LED。同时把按键处理升级为状态机 + 事件消费的写法，让按键「按一次只触发一次」。

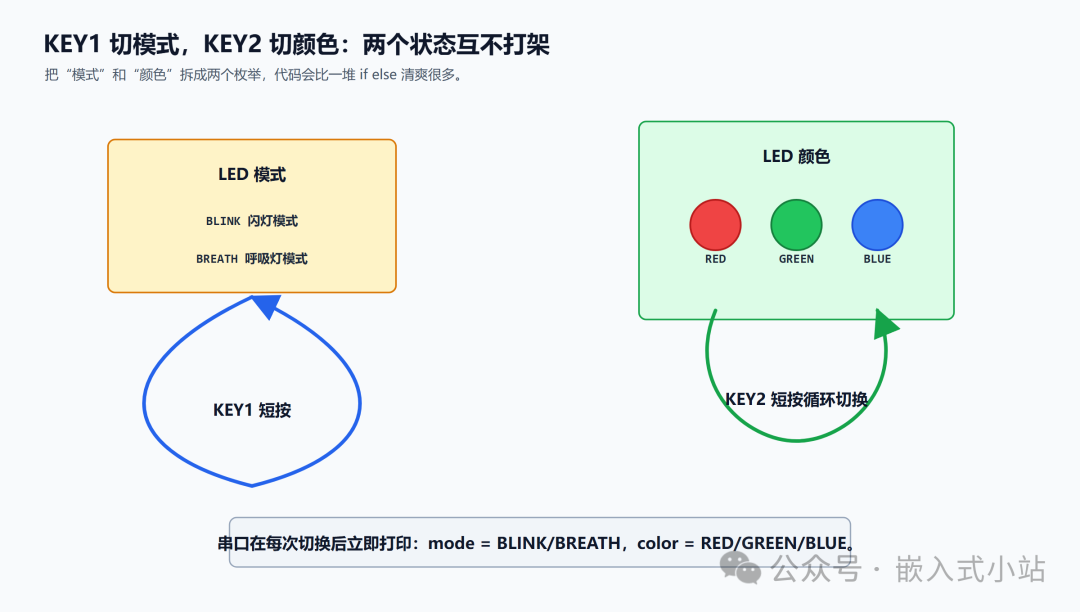

我们要做的小工程：

bash 复制代码

TIM3 输出 3 路 PWM，分别控制红、绿、蓝 LED
KEY1 / KEY2 带消抖的按键状态机
按键事件：按下事件（Pressed_Event）、释放事件（Release_Event）
串口 printf 打印状态
主循环非阻塞轮询

这一篇的重点不是"把所有功能堆在一起"，而是让你看到：

PWM 怎么控制 LED 亮度；
按键状态机怎么写才稳定；
事件（Event）为什么要「取走即清零」。

本篇目标

最终现象：

bash 复制代码

上电后：
  串口打印开机信息和当前状态
  红色 LED 以呼吸灯效果运行（可选扩展）

KEY1 / KEY2 按下：
  按键状态机消抖 20ms
  产生 Pressed_Event 或 Release_Event
  串口打印按键事件
  主循环消费事件后清除

全程不使用 HAL_Delay 阻塞

本篇用到的外设：

外设	用途
GPIO Input	KEY1（PA0）、KEY2（PC13）按键输入，下拉模式
USART1	`printf` 打印状态，DMA 接收
TIM3 PWM	三路 PWM（CH2/CH3/CH4）控制 RGB LED

跑通标准：

编译无 error；
下载后串口能看到开机信息；
KEY1/KEY2 按下后产生 Pressed_Event，串口打印；
按一次键只触发一次事件（事件消费机制）；
LED 能通过 PWM 控制亮度。

本篇先不做：

不做 RGB 混色；
不做 TIM2 系统节拍（使用 SysTick + HAL_GetTick）；
不做 RTOS；
不追求特别丝滑的视觉曲线，先把 PWM 和按键事件机制的工程结构跑通。

准备工作

你需要先完成前面几篇：

前置内容	本篇怎么复用
LED 基础	这一篇升级成 RGB LED，底层不再用普通 GPIO 翻转，而是用 PWM 控制亮度
KEY 输入	继续使用 KEY1、KEY2 两个按键
USART printf	继续用 `printf` 打印状态
VSCode Makefile 工程	本篇继续使用 CubeMX 生成 Makefile，然后在 VSCode 里编译下载

硬件假设：

功能	STM32 引脚	CubeMX 功能	备注
KEY1	PA0	GPIO_Input	Pull-down，按下为高
KEY2	PC13	GPIO_Input	Pull-down，按下为高
红灯 LED_R	PB5	TIM3_CH2	PWM 输出
绿灯 LED_G	PB0	TIM3_CH3	PWM 输出
蓝灯 LED_B	PB1	TIM3_CH4	PWM 输出
USART1_TX	PA9	USART1_TX
USART1_RX	PA10	USART1_RX

这里的 RGB LED 引脚来自你这块 STM32F103ZET6 开发板的原理图。Key 配置为 Pull-down，按下读到高电平（GPIO_PIN_SET）。如果你换板子，先看自己的原理图------按键可能是 Pull-up 按下读到 0，LED 引脚也可能不同。

为什么要引入定时器

前面几篇我们其实已经在做"按时间办事"了：

按键消抖需要等 20ms；
LED 闪烁需要隔一段时间翻转；
串口打印不能每圈都打，一般 1 秒打一次。

如果你到处写 HAL_Delay()，程序很快就会变得难受：

bash 复制代码

HAL_Delay(100);
App_LED_Toggle();
HAL_Delay(100);
printf("status...\r\n");

这样写的问题是：CPU 在 delay 时什么都不干。你按键按下去，程序可能正在 delay，按键事件就会丢掉。

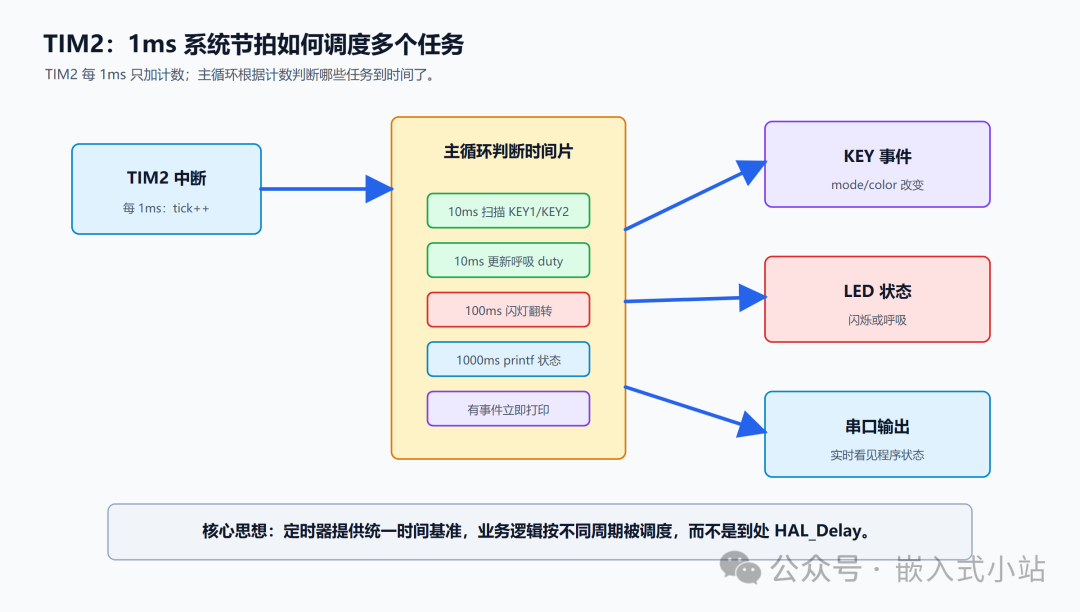

更工程化的做法是：

bash 复制代码

用 HAL_GetTick() 获取系统毫秒数。
各任务根据时间差来判断自己是不是该执行了。

HAL 库在 HAL_Init() 时会自动配置 SysTick 为 1ms 中断。所有 HAL 延时函数（包括 HAL_Delay）都依赖这个 SysTick。HAL_GetTick() 返回的就是系统启动以来的毫秒数。

本篇在按键消抖中使用 HAL_GetTick() 来判断时间：

bash 复制代码

uint32_t now = HAL_GetTick();
if (now - key->entry_time > APP_KEY_DEBOUNCE_TIME) {
    // 消抖时间到
}

这就是非阻塞延时的核心思路：记录时间点，每次轮询比较时间差，到了就执行。

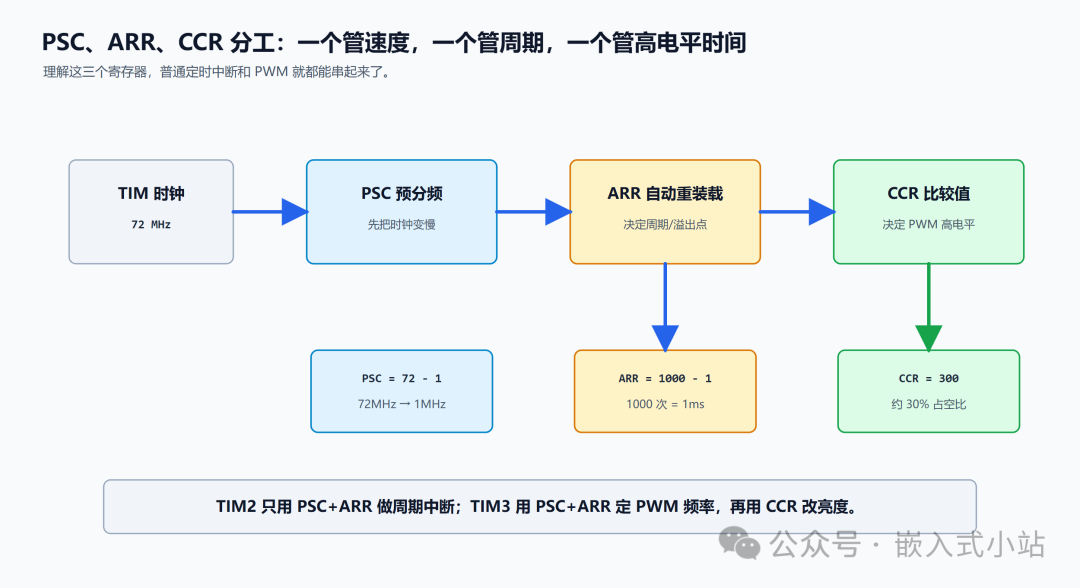

STM32 定时器先理解这 4 个东西

新手学定时器很容易被各种名词吓到：基本定时器、通用定时器、高级定时器、输入捕获、输出比较、PWM、编码器模式。

先别急。

这一篇你只需要抓住 4 个词：

名称	含义	本篇怎么用
`CNT`	Counter，计数器当前数到多少	硬件自动增加
`PSC`	Prescaler，预分频器	先把定时器时钟变慢
`ARR`	Auto Reload Register，自动重装载值	决定数到多少溢出，也决定 PWM 周期
`CCR`	Capture/Compare Register，捕获比较寄存器	PWM 模式下决定高电平时间

简单理解：

bash 复制代码

PSC：让定时器慢一点数
ARR：规定数到哪里算一个周期
CCR：规定 PWM 在周期里的高电平占多少

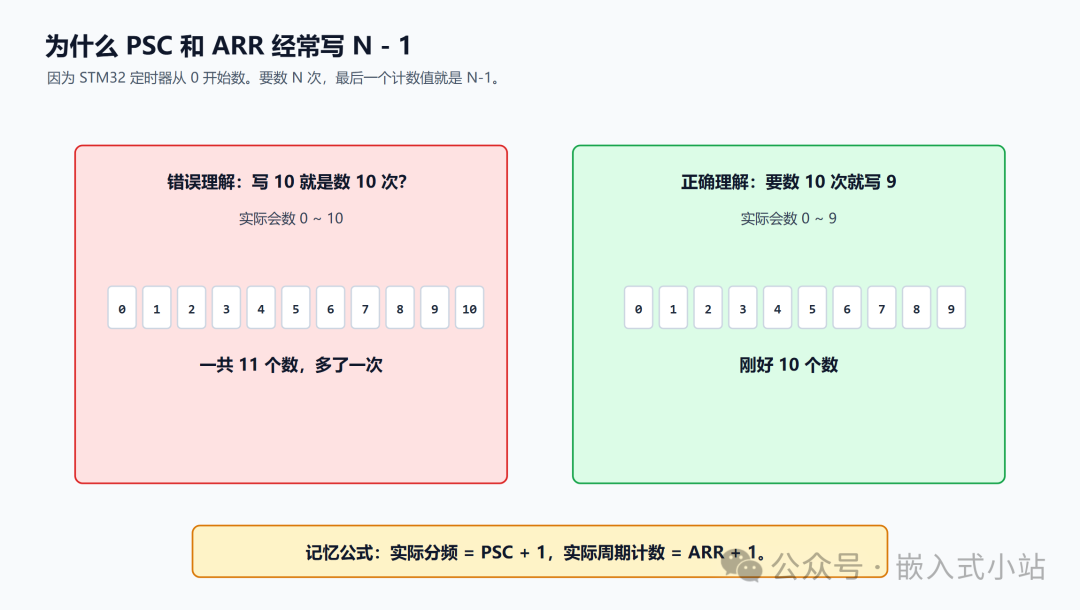

为什么配置值经常要写 N - 1

这是学定时器最容易卡住的地方。

定时器不是从 1 开始数，而是从 0 开始数。

如果你想让它数 10 次，计数值应该是：

bash 复制代码

0, 1, 2, 3, 4, 5, 6, 7, 8, 9

最后一个值是 9，不是 10。

所以：

bash 复制代码

想分频 N 次，PSC 写 N - 1
想计数 N 次，ARR 写 N - 1

本篇时钟配置：HSI 8MHz

本篇使用 STM32F103ZET6 的内部高速时钟 HSI（8MHz），没有使用外部晶振和 PLL。

这样配置的好处是：

不依赖外部晶振，任何板子都能跑；
对 LED PWM 来说，8MHz 足够产生 100Hz 以上的 PWM 信号；
时钟配置简单，不容易出错。

CubeMX 默认就是 HSI，本篇的 .ioc 文件保持默认 RCC 配置即可。

系统的时钟树：

bash 复制代码

HSI = 8MHz
  ├── SYSCLK = 8MHz
  ├── AHB = 8MHz
  ├── APB1 = 8MHz  → TIM3 时钟 = 8MHz（APB1 分频为 1 时，TIMxCLK = APB1）
  └── APB2 = 8MHz

注意：STM32F1 里 TIM3 挂在 APB1 上。如果 APB1 分频不是 1（比如 APB1 = 4MHz），定时器时钟会变成 APB1 时钟的 2 倍。但本篇 APB1 分频 = 1，所以 TIM3 时钟 = 8MHz。

【截图位置 1：CubeMX Clock Configuration，标出 HSI=8MHz、SYSCLK=8MHz、APB1 Timer Clock=8MHz】

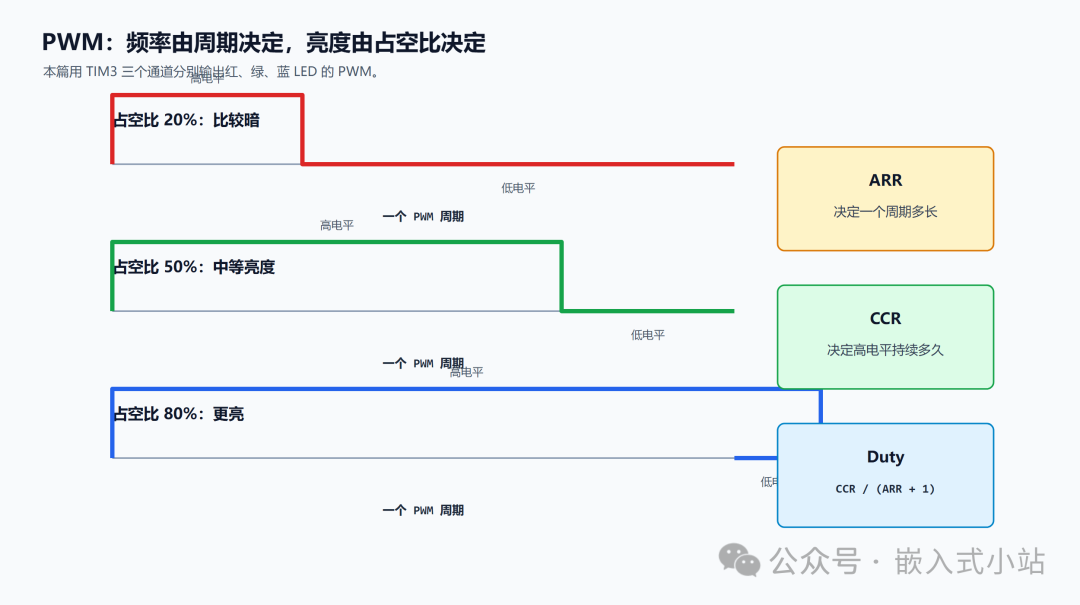

PWM 到底是什么

PWM 叫脉宽调制。它不是输出一个真正的"模拟电压"，而是在固定周期内快速切换高低电平。

如果周期足够快，人眼看 LED 就不是在闪，而是觉得亮度变了。

占空比越大，LED 看起来越亮：

bash 复制代码

占空比 20%：一个周期里高电平时间短，比较暗
占空比 50%：一半亮一半灭，中等亮度
占空比 80%：高电平时间长，更亮

在 STM32 定时器里：

bash 复制代码

ARR 决定 PWM 周期
CCR 决定高电平时间
占空比 = CCR / (ARR + 1)

本篇 TIM3 PWM 的计算：

bash 复制代码

TIM3 时钟 = 8MHz（来自 HSI）
PSC = 72 - 1 = 71          → 定时器计数频率 = 8MHz / 72 ≈ 111,111 Hz
ARR = 1000 - 1 = 999       → PWM 频率 = 111,111 / 1000 ≈ 111 Hz

CCR 范围：0 ~ 999
CCR = 0    → 占空比 0%（LED 最暗）
CCR = 999  → 占空比 ≈ 100%（LED 最亮）

为什么选 111Hz？因为 PWM 频率只要 > 50Hz 人眼就不会看到闪烁。111Hz 完全足够，而且和 1kHz 相比没有可感知的差别。但如果你后面做蜂鸣器或电机控制，频率就要根据需求重新算。

按键的硬件连接和行为设计

硬件连接

本篇 KEY1（PA0）和 KEY2（PC13）配置为 Pull-down 模式：

bash 复制代码

默认状态：IO 被下拉电阻拉低，读到 0
按键按下：IO 被拉到 VCC，读到 1

所以 APP_KEY_ACTIVE_LEVEL 定义为 GPIO_PIN_SET（读到 1 表示按键被按下）。

如果你的板子按键是按下接地，应该配置 Pull-up，并把 APP_KEY_ACTIVE_LEVEL 改为 GPIO_PIN_RESET。

按键状态机

按键处理用一个 4 状态的状态机：

bash 复制代码

IDLE  →  DebouncePress  →  Pressed  →  DebounceRelease  →  IDLE

状态	含义
`IDLE_State`	空闲，等待按下
`DebouncePress_State`	检测到按下，等待 20ms 消抖
`Pressed_State`	确认按下（稳定）
`DebounceRelease_State`	检测到松开，等待 20ms 消抖

状态切换条件：

IDLE → DebouncePress：读到有效电平
DebouncePress → Pressed：消抖时间到（20ms）
Pressed → DebounceRelease：读到无效电平
DebounceRelease → IDLE：消抖时间到（20ms）

事件机制

状态机告诉你「当前按键处于什么状态」，但不告诉你「刚刚发生了什么」。

比如按键按住期间，状态一直是 Pressed_State。如果你在主循环里判断 if (state == Pressed_State)，这件事每个循环周期都会触发一次------按住越久，触发越多次。

所以我们要在状态切换的边沿产生事件（Event）：

bash 复制代码

DebouncePress_State → Pressed_State    ：产生 Pressed_Event
DebounceRelease_State → IDLE_State     ：产生 Release_Event

事件产生后存储在 event 字段里，被读取后立刻清零。这就是事件消费（Event Consumption）机制。

CubeMX 配置步骤

1. 创建工程

打开 CubeMX，选择芯片 STM32F103ZETx，创建新工程命名为：

bash 复制代码

04_timer_pwm_rgb

Project Manager 中 Toolchain / IDE 选 Makefile。

2. 系统时钟

保持默认 HSI 配置即可。RCC 中 High Speed Clock (HSI) 已默认启用。

3. 配置 USART1

沿用第三篇配置：

bash 复制代码

USART1 -> Asynchronous
Baud Rate -> 115200
Word Length -> 8 Bits
Parity -> None
Stop Bits -> 1

如果需要 DMA 接收，在 DMA 选项卡中添加 USART1_RX 的 DMA 通道。

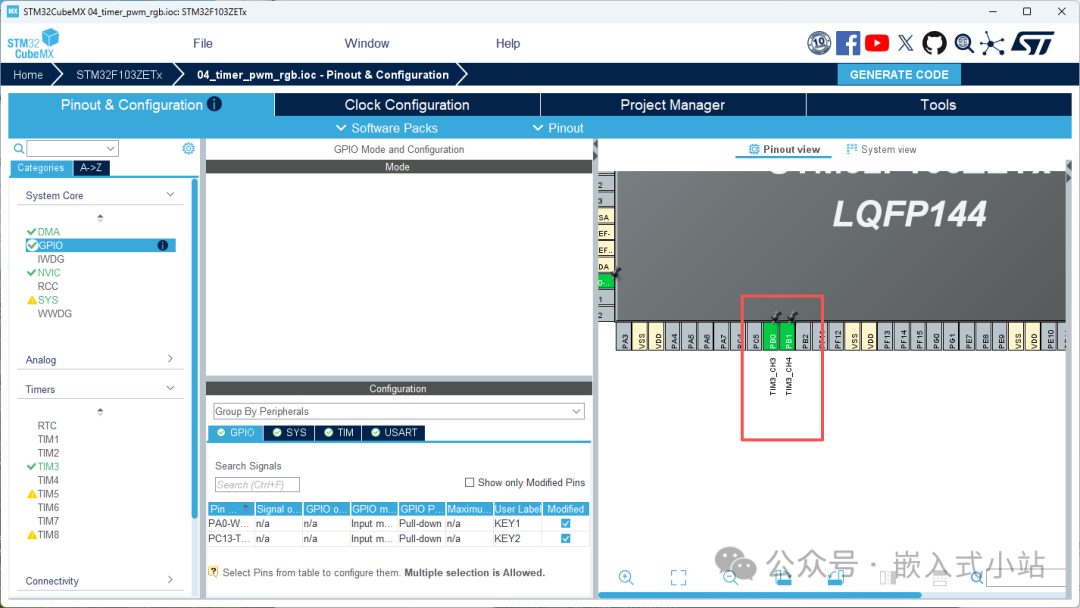

4. 配置 GPIO 按键

引脚	Mode	Pull	User Label
PA0	GPIO_Input	Pull-down	KEY1
PC13	GPIO_Input	Pull-down	KEY2

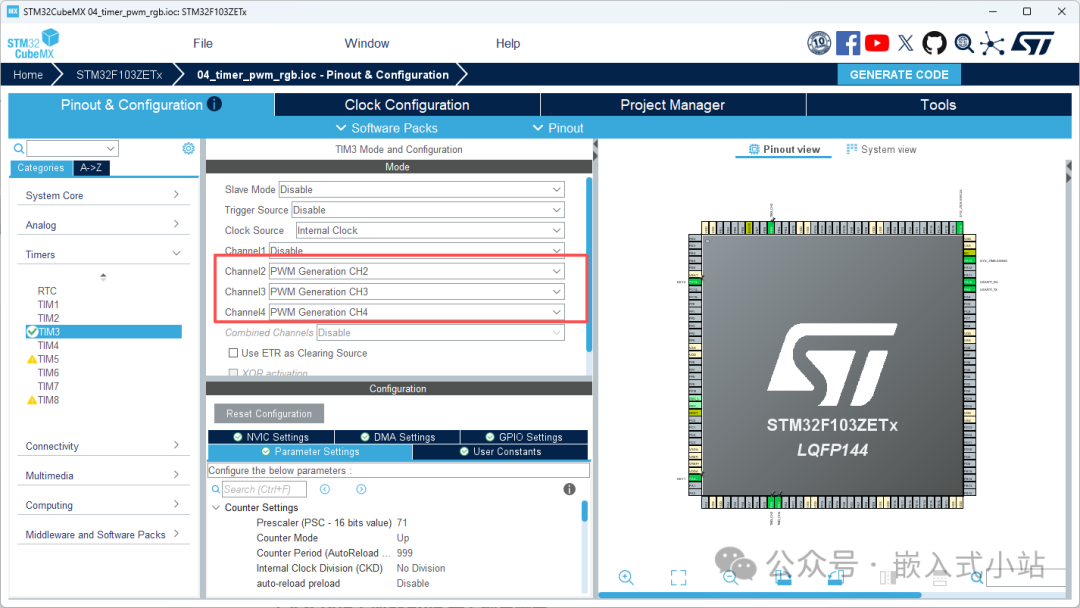

5. 配置 TIM3 为三路 PWM

在 CubeMX 左侧找到：

bash 复制代码

Timers -> TIM3

勾选：

bash 复制代码

Clock Source -> Internal Clock
Channel2 -> PWM Generation CH2
Channel3 -> PWM Generation CH3
Channel4 -> PWM Generation CH4

TIM3 参数：

bash 复制代码

Prescaler      -> 72 - 1  (= 71)
Counter Mode   -> Up
Counter Period -> 1000 - 1 (= 999)

三个 PWM Channel 的参数相同：

bash 复制代码

Mode     -> PWM mode 1
Pulse    -> 0（默认占空比 0%，上电不亮）
Polarity -> High

对应引脚（CubeMX 自动分配）：

TIM3 通道	引脚	连接
TIM3_CH2	PB5	LED_R
TIM3_CH3	PB0	LED_G
TIM3_CH4	PB1	LED_B

6. 生成代码

点击 GENERATE CODE。

生成后检查 Core/Src/main.c 里是否出现：

bash 复制代码

TIM_HandleTypeDef htim3;

static void MX_TIM3_Init(void);

以及 main() 里是否调用了 MX_TIM3_Init()。

VSCode / Makefile 需要检查哪里

新建 .c 文件后，Makefile 里必须把它们加入 C_SOURCES。

本篇的 Makefile 中 C_SOURCES 包含了：

bash 复制代码

C_SOURCES =  \
Core/Src/main.c \
Core/Src/stm32f1xx_it.c \
Core/Src/stm32f1xx_hal_msp.c \
Core/Src/app_led.c \
Core/Src/app_key.c \
Core/Src/app_usart.c \
...

如果你新增了 .c 文件忘记加，编译时会报：

bash 复制代码

undefined reference to `App_LED_Init'

这不是函数名写错，而是 .c 文件没有参与编译。去 Makefile 里加上即可。

完整代码：app_led（RGB LED 模块）

LED 模块负责用 PWM 控制单颗 LED 的亮度。

PWM 模式下控制 LED 不需要翻转 GPIO，而是直接往 CCR 寄存器写占空比值：

__HAL_TIM_SET_COMPARE(handle, channel, 0) → 占空比 0%，LED 最暗
__HAL_TIM_SET_COMPARE(handle, channel, 999) → 占空比 100%，LED 最亮

Core/Inc/app_led.h

bash 复制代码

#ifndef APP_LED_H
#define APP_LED_H
#include "main.h"

typedef struct
{
    TIM_HandleTypeDef* handle;
    uint32_t channel;
    uint8_t status;          // 1=亮, 0=灭
} App_Led;

void APP_LED_INIT(App_Led* led, TIM_HandleTypeDef* handle, uint32_t channel);
void APP_LED_ON(App_Led* led);
void APP_LED_OFF(App_Led* led);
void APP_LED_TOGGLE(App_Led* led);

#endif

Core/Src/app_led.c

bash 复制代码

#include "app_led.h"

void APP_LED_INIT(App_Led *led, TIM_HandleTypeDef *handle, uint32_t channel)
{
    led->handle = handle;
    led->channel = channel;
    APP_LED_OFF(led);
}

void APP_LED_ON(App_Led *led)
{
    __HAL_TIM_SET_COMPARE(led->handle, led->channel, 0);
    led->status = 1;
}

void APP_LED_OFF(App_Led *led)
{
    __HAL_TIM_SET_COMPARE(led->handle, led->channel, 999);
    led->status = 0;
}

void APP_LED_TOGGLE(App_Led *led)
{
    if (led->status == 1) {
        APP_LED_OFF(led);
    } else {
        APP_LED_ON(led);
    }
}

注意 APP_LED_ON 写 CCR = 0，APP_LED_OFF 写 CCR = 999。

为什么这样写？这取决于 LED 的硬件连接方式：

如果你板子上的 LED 是低电平点亮（LED 阳极接 VCC，阴极接 GPIO），CCR = 0 时输出一直为低 → LED 亮。CCR = 999 时输出一直为高 → LED 灭。
如果你的 LED 是高电平点亮 ，那 APP_LED_ON 和 APP_LED_OFF 里的 CCR 值就要对调。

这也是为什么后面我们建议加一个 APP_LED_SET_BRIGHTNESS 函数，并配合 APP_RGB_ACTIVE_LOW 这样的宏来处理电平反转。

移植提示：如果你发现调用 APP_LED_ON 后 LED 反而灭了，把 APP_LED_ON 里的 0 和 999 互换即可。或者更规范的做法是加一个宏 [#define](javascript:;) APP_LED_ACTIVE_LOW 1 来统一处理。

完整代码：app_key（按键状态机 + 事件）

按键模块是本篇最值得仔细看的部分。它实现了：

4 状态消抖状态机：IDLE → DebouncePress → Pressed → DebounceRelease
边沿事件：在状态切换的瞬间产生 Pressed_Event / Release_Event
事件存储 ：事件存在 event 字段中，等待调用者取走

Core/Inc/app_key.h

bash 复制代码

#ifndef APP_KEY_H
#define APP_KEY_H
#include "main.h"

#ifndef APP_KEY_ACTIVE_LEVEL
#define APP_KEY_ACTIVE_LEVEL GPIO_PIN_SET
#endif

#ifndef APP_KEY_DEBOUNCE_TIME
#define APP_KEY_DEBOUNCE_TIME 20u
#endif

/*
状态机：
Idle_State  ->  DebouncePress_State  ->  Pressed_State  ->  DebounceRelease_State  ->  Idle_State
*/

typedef enum {
    IDLE_State = 0,
    DebouncePress_State,
    Pressed_State,
    DebounceRelease_State
} KeyState;

typedef enum {
    Idle_Event = 0,
    Pressed_Event,
    Release_Event
} KeyEvent;

typedef struct {
    GPIO_TypeDef* port;
    uint16_t pin;
    uint8_t current_state;
    uint32_t entry_time;
    uint8_t event;           // 待消费的事件
} App_Key;

void APP_KEY_INIT(App_Key *key, GPIO_TypeDef* port, uint16_t pin);
void App_Key_Tick(App_Key *key);

#endif

Core/Src/app_key.c

bash 复制代码

#include "app_key.h"

/*
状态机：
Idle_State  ->  DebouncePress_State  ->  Pressed_State  ->  DebounceRelease_State  ->  Idle_State
*/

void APP_KEY_INIT(App_Key *key, GPIO_TypeDef *port, uint16_t pin)
{
    key->current_state = IDLE_State;
    key->port = port;
    key->pin = pin;
    key->event = Idle_Event;
}

void App_Key_Tick(App_Key *key)
{
    uint8_t raw = HAL_GPIO_ReadPin(key->port, key->pin);
    uint32_t now = HAL_GetTick();
    switch (key->current_state)
    {
    case IDLE_State:
        if (raw == APP_KEY_ACTIVE_LEVEL)
        {
            key->current_state = DebouncePress_State;
            key->entry_time = now;
        }
        break;

    case DebouncePress_State:
        if (now - key->entry_time > APP_KEY_DEBOUNCE_TIME)
        {
            key->current_state = Pressed_State;
            key->event = Pressed_Event;      // 产生按下事件
        }
        break;

    case Pressed_State:
        if (raw != APP_KEY_ACTIVE_LEVEL)
        {
            key->current_state = DebounceRelease_State;
            key->entry_time = now;
        }
        break;

    case DebounceRelease_State:
        if (now - key->entry_time > APP_KEY_DEBOUNCE_TIME)
        {
            key->current_state = IDLE_State;
            key->event = Release_Event;      // 产生释放事件
        }
        break;

    default:
        break;
    }
}

事件如何被消费

状态机在 DebouncePress_State → Pressed_State 时写入 Pressed_Event。但写入后，如果调用者不清理，这个事件就会一直保留。

所以调用者读到事件后，必须立刻清零 ------这就是事件消费。你应该在 app_key.c 中再提供一个「读取并消费」的函数：

bash 复制代码

uint8_t App_Key_GetEvent(App_Key *key)
{
    uint8_t e = key->event;
    key->event = Idle_Event;    // 取走即清零
    return e;
}

对应的头文件声明加在 app_key.h 中 App_Key_Tick 下面：

bash 复制代码

uint8_t App_Key_GetEvent(App_Key *key);

这样调用者在主循环里就可以这样用：

bash 复制代码

if (App_Key_GetEvent(&s_key1) == Pressed_Event) {
    // 按一次 KEY1，这里只执行一次
}

如果你忘了调用 App_Key_GetEvent 而是直接读 s_key1.event，就不会自动清零，事件会一直保持。

完整代码：app_usart（串口 printf）

串口模块保持简单------只负责把 printf 重定向到 USART1。

Core/Inc/app_usart.h

bash 复制代码

#ifndef APP_USART_H
#define APP_USART_H
#include "main.h"

#endif

这个头文件目前只有 include 保护，没有暴露函数。printf 的重定向实现在 .c 文件里，不需要额外声明。

Core/Src/app_usart.c

bash 复制代码

#include "app_usart.h"
#include <stdio.h>
#include <string.h>

#ifndef APP_UART_HANDLE
#define APP_UART_HANDLE huart1
#endif

extern UART_HandleTypeDef APP_UART_HANDLE;

int __io_putchar(int ch)
{
    if (ch == '\n') {
        uint8_t cr = '\r';
        HAL_UART_Transmit(&APP_UART_HANDLE, &cr, 1u, HAL_MAX_DELAY);
    }

    uint8_t data = (uint8_t)ch;
    HAL_UART_Transmit(&APP_UART_HANDLE, &data, 1u, HAL_MAX_DELAY);

    return ch;
}

int fputc(int ch, FILE *f)
{
    return __io_putchar(ch);
}

这里面几个要点：

**__io_putchar**：这是 arm-none-eabi newlib 的半主机（semihosting）接口。重写它，printf 就会走你的串口而不是调试器。
**fputc**：标准 C 库的字符输出函数，printf 最终调用它。我们让它也走 __io_putchar。
**\n → \r\n**：串口终端需要 \r\n 才能正常换行。__io_putchar 在遇到 \n 时自动补一个 \r。
**HAL_MAX_DELAY**：阻塞发送，直到数据发完。对于打印调试信息来说，阻塞是可以接受的。但在中断里不要调用 printf。

main.c 调用方式

本篇 main.c 负责：

初始化 TIM3 PWM 并启动三个通道；
初始化三个 LED 并绑定到对应通道；
初始化两个按键；
在主循环中轮询按键状态机、消费按键事件。

1. Includes 区域

在 main.c 中找到：

bash 复制代码

/* USER CODE BEGIN Includes */
/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */
#include "app_led.h"
#include "app_key.h"
#include "app_usart.h"
#include <stdio.h>
/* USER CODE END Includes */

2. Private variables 区域

找到：

bash 复制代码

/* USER CODE BEGIN PV */
/* USER CODE END PV */

加入：

bash 复制代码

/* USER CODE BEGIN PV */
static App_Led s_led_r, s_led_g, s_led_b;
static App_Key s_key1, s_key2;
/* USER CODE END PV */

这里用 s_ 前缀表示 static 变量，led_r/led_g/led_b 分别对应红、绿、蓝。

3. 初始化区域

找到 main() 里的：

bash 复制代码

/* USER CODE BEGIN 2 */
/* USER CODE END 2 */

改成：

bash 复制代码

/* USER CODE BEGIN 2 */
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_3);
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_4);

APP_LED_INIT(&s_led_r, &htim3, TIM_CHANNEL_2);
APP_LED_INIT(&s_led_g, &htim3, TIM_CHANNEL_3);
APP_LED_INIT(&s_led_b, &htim3, TIM_CHANNEL_4);

APP_KEY_INIT(&s_key1, KEY1_GPIO_Port, KEY1_Pin);
APP_KEY_INIT(&s_key2, KEY2_GPIO_Port, KEY2_Pin);

printf("\r\n");
printf("================================\r\n");
printf(" STM32 Timer PWM RGB Demo\r\n");
printf(" KEY1/KEY2: press to test\r\n");
printf("================================\r\n");
/* USER CODE END 2 */

注意顺序：

CubeMX 生成的 MX_GPIO_Init()、MX_TIM3_Init() 等必须先执行（它们在 USER CODE BEGIN 2 之前）；
然后手动启动 PWM（HAL_TIM_PWM_Start）；
再初始化 LED 和按键；
最后用 printf 打印开机信息。

4. while 循环

找到：

bash 复制代码

while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  /* USER CODE END 3 */
}

改成：

bash 复制代码

while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  App_Key_Tick(&s_key1);
  App_Key_Tick(&s_key2);

  if (App_Key_GetEvent(&s_key1) == Pressed_Event)
  {
      APP_LED_TOGGLE(&s_led_g);
      printf("[KEY1] Pressed_Event\r\n");
  }

  if (App_Key_GetEvent(&s_key2) == Pressed_Event)
  {
      APP_LED_TOGGLE(&s_led_b);
      printf("[KEY2] Pressed_Event\r\n");
  }
  /* USER CODE END 3 */
}

这个主循环的逻辑：

bash 复制代码

每一圈：
  1. 驱动 KEY1 状态机（消抖 + 状态切换 + 事件产生）
  2. 驱动 KEY2 状态机
  3. 消费 KEY1 事件 → 翻转绿灯 + 打印
  4. 消费 KEY2 事件 → 翻转蓝灯 + 打印

没有 HAL_Delay，没有阻塞。按键状态机使用 HAL_GetTick() 做消抖定时，主循环可以在任意时刻调用 App_Key_Tick，不会丢事件。

验证效果

按下 KEY1：

绿灯翻转一次
串口输出 [KEY1] Pressed_Event
再按一次，绿灯再翻转一次

按下 KEY2：

蓝灯翻转一次
串口输出 [KEY2] Pressed_Event

按住 KEY1 不放：

只触发一次 Pressed_Event（因为事件被消费了，后续 event 为 Idle_Event）
直到松手后产生 Release_Event

这就是事件消费机制的核心价值：按一次，触发一次。

编译、下载和验证

编译

在 VSCode 里按：

bash 复制代码

Ctrl + Shift + B

或者终端执行：

bash 复制代码

make -j8

下载

如果你已经配置好 OpenOCD，可以按 F5 调试，或者执行：

bash 复制代码

make flash

串口验证

打开串口助手：

bash 复制代码

COM 口：你的 USB 转串口模块对应的 COM
波特率：115200
数据位：8
停止位：1
校验：None

正常上电后，应该看到类似：

bash 复制代码

================================
 STM32 Timer PWM RGB Demo
 KEY1/KEY2: press to test
================================
[KEY1] Pressed_Event
[KEY2] Pressed_Event
[KEY1] Pressed_Event

从这篇开始建立"事件消费"的习惯

按键事件如果只写不消费，就会一直触发。这是很多初学者在按键处理上踩的坑。

bash 复制代码

❌ 错误：直接读 current_state
   if (key->current_state == Pressed_State) { ... }
   → 按住按键期间，每圈都触发

✅ 正确：读取事件 + 清零
   if (App_Key_GetEvent(&key) == Pressed_Event) { ... }
   → 只在按下边沿触发一次

这个「取走即清零」的模式不仅用于按键，后面做串口命令解析、传感器报警、CAN 消息队列等场景也会反复出现。

扩展：呼吸灯

掌握了 PWM 控制 LED 亮度的基础后，你可以自然地扩展出呼吸灯效果：

这部分不再展开，代码结构和你已经写好的按键事件消费模式完全一致：用 HAL_GetTick() 做非阻塞定时，用事件驱动状态变化。

移植到其他板子的修改点

要改的地方	为什么要改	在哪里改
RGB LED 引脚	不同板子的红绿蓝 LED 不一定接 PB5/PB0/PB1	CubeMX Pinout
TIM3 通道	LED 对应的 PWM 通道可能不同	CubeMX 和 `main.c` 初始化
LED 有效电平	有些 LED 高电平亮，有些低电平亮	`app_led.c` 中 ON/OFF 的 CCR 值
按键引脚	KEY1/KEY2 可能不是 PA0/PC13	CubeMX GPIO 和 `main.h` 的宏
按键有效电平	按下可能读到 0（Pull-up），也可能读到 1（Pull-down）	`APP_KEY_ACTIVE_LEVEL`
按键消抖时间	不同按键抖动时间可能不同	`APP_KEY_DEBOUNCE_TIME`
TIM 时钟	不同工程的 `TIMxCLK` 可能不是 8MHz	CubeMX Clock Configuration，重新计算 PSC/ARR
串口实例	有些板子 USART1 被占用	CubeMX 选 USART2/3，`app_usart.c` 改句柄

移植顺序建议：

先确认 RGB LED 三个引脚能不能配置成 PWM；
再确认 TIMx 的通道映射；
再确认 LED 高/低电平有效；
再接入 KEY 和 USART。

不要一上来就把所有功能全打开。移植时建议按顺序验证：

bash 复制代码

TIM3 单色 PWM → 三色 PWM → KEY 消抖 + 事件 → 串口打印

常见问题排查

1. LED 完全不亮

按这个顺序查：

优先级	检查点	方法
1	TIM3 PWM 有没有启动	`HAL_TIM_PWM_Start` 是否在 `USER CODE BEGIN 2` 调用
2	通道是否对应	红绿蓝通道是否和原理图一致
3	引脚复用是否正确	CubeMX Pinout 看 PB5/PB0/PB1 是否为 TIM3_CHx
4	LED 有效电平是否反了	交换 `APP_LED_ON` 和 `APP_LED_OFF` 中的 0 和 999

2. 按键按一次触发多次

这就是本篇重点讲的事件消费问题。检查：

是否使用了 App_Key_GetEvent() 而不是直接读 key->current_state？
App_Key_GetEvent() 内部是否返回事件后清零？
事件 event 字段是否在 APP_KEY_INIT 时初始化为 Idle_Event？

3. 按住按键不放会怎样

App_Key_Tick 驱动状态机：IDLE → DebouncePress → Pressed（停留）
Pressed_Event 只产生一次（从 DebouncePress 进入 Pressed 的瞬间）
被消费后 event 变回 Idle_Event
松手时：Pressed → DebounceRelease → IDLE，产生 Release_Event

如果你希望在按住期间重复触发（比如长按连发），需要在 Pressed 状态下增加额外的定时逻辑。但这是另一个需求，本篇不展开。

4. 串口没有输出

优先确认：

USART1 是否仍然是 115200 8N1；
app_usart.c 是否加入 Makefile；
USB 转串口模块 TX/RX 是否交叉；
GND 是否共地；
printf 的 fputc 是否只有一份定义。

5. 按键完全没反应

检查：

CubeMX 里 PA0/PC13 是否配置成 GPIO Input；
Pull-down 是否和原理图一致；
KEY1_GPIO_Port、KEY1_Pin 是否在 main.h 里正确生成；
App_Key_Tick() 是否在主循环里被调用；
APP_KEY_ACTIVE_LEVEL 是否写反。

本篇小结

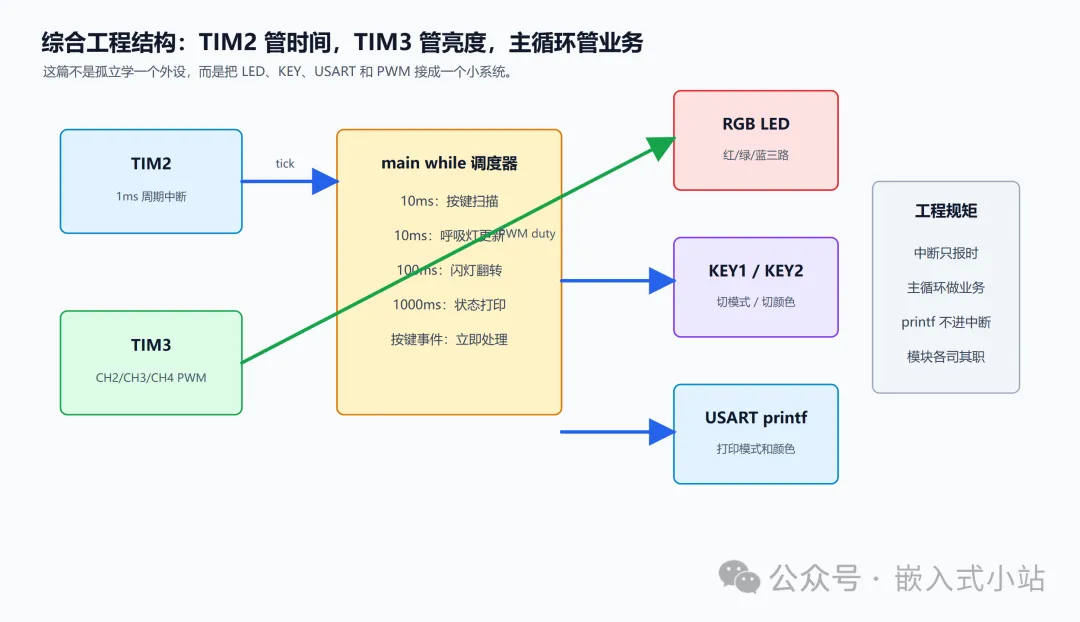

这一篇我们把前面的 LED、KEY、USART 和定时器 PWM 整合在一起。

你现在应该理解：

TIM3 可以输出 PWM 控制 LED 亮度；
PSC 负责预分频，ARR 负责周期，CCR 负责占空比；
N - 1 是因为定时器从 0 开始数；
按键状态机有 4 个状态：空闲 → 消抖按下 → 按下 → 消抖释放；
事件（Event）是在状态切换边沿产生的，不是状态本身；
事件必须被消费（读取后清零），否则会一直触发；
HAL_GetTick() 来自 SysTick，可以替代 HAL_Delay 做非阻塞定时；
主循环没有阻塞代码，所有任务都可以公平轮询。

这一篇搭建的「状态机 + 事件」结构是后续工程的地基。后面无论做串口命令解析、传感器报警、还是菜单导航，都可以沿用这个模式。

下一篇预告

下一篇我们继续沿着 PWM 往下走：

STM32 可移植教程 05：PWM 控制无源蜂鸣器，频率、占空比和声音到底是什么关系。

这一篇我们用 PWM 控制 LED 亮度，下一篇就用 PWM 控制蜂鸣器频率。到时候你会看到：同样是 PWM，用在 LED 上是亮度，用在蜂鸣器上就是声音。
